HPA-840 - INSTALATION MANUAL - Aparelho de aquecimento TEKA - Manual de utilização gratuito

Tipo de produto	Forno embutível
Marca	TEKA
Modelo	HPA-840
Número de funções	9 (Convencional, Turbo, Grill, MaxiGrill, MaxiGrill com turbina, Resistência inferior, Resistência inferior e turbo, Descongelar, Pirólise)
Função pirólise	Sim, com 3 programas (P1: 1h, P2: 1h30, P3: 2h)
Segurança infantil	Sim, bloqueia o forno ou o relógio
Travamento da porta	Automático durante a pirólise e manual possível
Relógio eletrónico	Com aviso sonoro, programação de duração e fim de cozedura
Iluminação interior	Sim, apaga-se no modo pirólise
Acessórios fornecidos	Grelha, tabuleiro de pastelaria, tabuleiro para assados, leiteira, suportes cromados + guias telescópicas
Cozinha em vários níveis	Sim, até 2 níveis no modo Turbo
Tipo de limpeza	Pirólise
Manutenção	Limpar após pirólise com pano húmido; acessórios retirados antes do ciclo
Alimentação elétrica	Não especificado, típico 230 V / 50 Hz (estimativa)
Dimensões	Não especificado
Peso	Não especificado

Perguntas frequentes - HPA-840 - INSTALATION MANUAL TEKA

Como ajustar o relógio do forno TEKA HPA-840?

Aquando da ligação, TIME e 00:00 piscam. Prima as teclas + ou - para ajustar a hora, depois prima OK. Para alterar a hora posteriormente, prima + ou - até TIME piscar, depois OK e ajuste.

Como utilizar a função pirólise?

Retire todos os acessórios do forno. Coloque o seletor de funções na posição pirólise. Prima a tecla PIRO até aparecer PIRO no ecrã. Escolha P1 (1h), P2 (1h30) ou P3 (2h) com + ou -. A porta trava automaticamente. Terminado o ciclo, o forno arrefece e a porta destrava. Limpe as cinzas com um pano húmido.

Como ativar a segurança infantil?

Prima prolongadamente a tecla → até ouvir 2 bipes; o símbolo de bloqueio acende. Para desativar, prima novamente prolongadamente a mesma tecla.

O que fazer se a porta do forno ficar bloqueada após a pirólise?

Coloque o seletor de funções na posição [ ] (paragem). Aguarde que o forno arrefeça e que o indicador de bloqueio se apague. Se o símbolo de pirólise ainda piscar, prima a tecla PIRO durante 3 segundos para cancelar a programação.

Como programar uma duração de cozedura automática?

Prima as teclas + ou - até o símbolo duração piscar, depois prima OK. Selecione a duração com + ou -, confirme com OK. Em seguida, escolha uma função e uma temperatura. O forno parará automaticamente.

Posso utilizar a função Grill com a porta fechada?

Sim, para as funções Grill, MaxiGrill e MaxiGrill com turbina, a porta deve permanecer fechada durante a utilização.

Como descongelar alimentos?

Utilize a função Descongelar. O calor é suave e adequado para alimentos que não devem ser aquecidos, como chantilly ou bolos de fruta.

O que fazer se o forno não aquecer no modo pirólise?

Verifique se a porta está bem fechada. Se estiver, mas o forno não aquecer, o interruptor de porta pode estar com defeito. Contacte o serviço de assistência técnica.

Como utilizar a função Turbo?

Selecione o modo Turbo com o seletor de funções. A turbina distribui o calor uniformemente, permitindo cozinhar em 2 níveis ao mesmo tempo.

Como cancelar um ciclo de pirólise em curso?

Coloque o seletor de funções na posição [ ]. Destrave a porta (aguarde o arrefecimento se mais de 30 min). Prima a tecla PIRO durante 3 segundos para cancelar a programação.

MANUAL DE UTILIZADOR HPA-840 - INSTALATION MANUAL TEKA

Hoja de Caracteristicas

Folha de Caracteristicas

Feature List

Funcionamento Manual

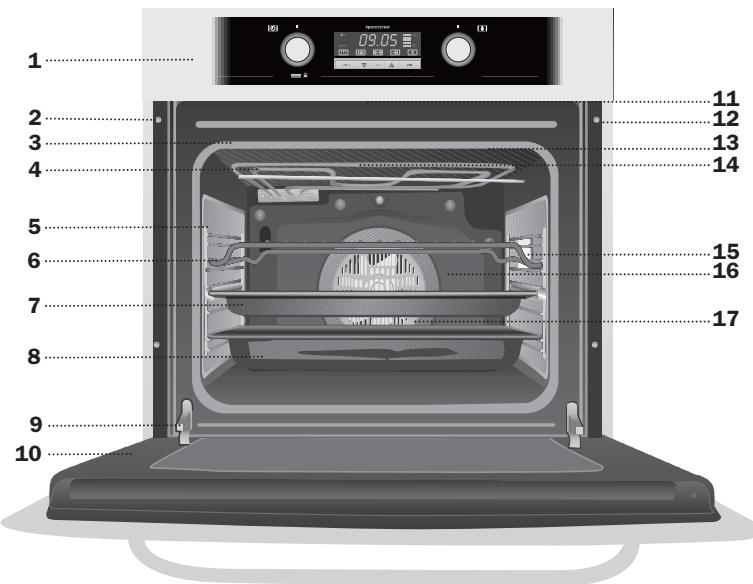

1 Seletor de funções. 2 Bloqueio de abertura da porta. Quando este piloto está iluminado, indica que a porta do forno está bloqueada e não pode ser aberta.

[ ] Desconexão do forno

Convencional

Usado em bolos e tortas nos quais o calor recebido deve ser uniforme para que adquiram uma textura esponjosa.

Convencional com Turbina

Adequado para assados e pastelaria. O ventilador reparte de forma uniforme o calor no interior do forno.

Grill

Gratina e assa superficialmente. Permite alourar a camada exterior sem afetar o interior do alimento. Indicado para pedaços planos como filetes, costelas, peixe, torradas.

MaxiGrill

Permite gratinar superfícies maiores que o Grill, bem como gratinar com maior potência, alourando assim o alimento de forma mais rápida.

MaxiGrill com Turbina

Permite assar de modo uniforme ao mesmo tempo que aloura superficialmente. Ideal para churrascos. Especial para pedaços com grande volume como aves, caça, etc. Recomenda-se colocar a porção de carne sobre a grelha do forno com a bandeja por baixo, para recolher os molhos ou gorduras.

Atenção

Durante o uso da função Grill, MaxiGrill ou MaxiGrill com Turbina deve-se manter a porta fechada.

Turbo

A turbina distribui o calor que provém de uma resistência situada na parte traseira do forno. Pela uniformidade da temperatura que se produz, permite cozinhar em 2 vezes ao mesmo tempo.

Resistência inferior com Turbo

Especial para cozinhar pizzas, empadas e pastéis ou bolos recheados de fruta.

Resistência Inferior

Calor somente na parte inferior. Apropriado para aquecer pratos ou levantar massas de confeitaria e semelhantes.

Descongelação

Esta função é apropriada para a descongelação leve de alimentos. Em especial alimentos sem aquecer, por exemplo, cremes, natas, pastas, tartes, biscoitos, frutas...

Função Pirólise

Permite realizar um ciclo de limpeza por pirólise, onde se produz um processo de oxidação e carbonização de gorduras acumuladas durante a elaboração, através das temperaturas que são atingidas no interior do forno. Durante o ciclo de limpeza a iluminação interior do forno permanecerá desligada.

Nota

A lâmpada permanece acesa em qualquer função de cozinhado, exceto na função Pirólise.

Acerto do Relógio Electrónico

Ao ligar o forno, observará que, no relógio, aparece a piscar a palavra TIME e a indicação 00:00. Premindo as teclas ou acertará o relógio; a seguir ouvirá 2 beeps seguidos como confirmação da hora selecionada.

Se desejar alterar a hora, prima as teclas ou até a palavra TIME piscar bem como a hora atual. A seguir prima a tecla OK. Premindo as teclas ou poderá modificar a hora. Finalmente, ouvirá 2 beeps seguidos como confirmação da alteração realizada.

Funcionamento Manual

Depois de acertar o relógio, o forno está pronto para cozinhar. Selecione uma função de cozinhado e uma temperatura.

Ao iniciar o cozinhado, observe que o símbolo se ilumina de forma progressiva até o forno aquecer 100% a temperatura selecionada.

Para desligar o forno, coloque os comandos na posição []

O símbolo desligar-se-á de forma progressiva à medida que diminui a temperatura interior do forno.

Funções do Relógio Electrónico

Avisador: Gera um sinal acústico ao fim de algum tempo, para tal, não é necessário que o forno esteja a cozinhar.

Duração do Cozinhado: Permite cozinhar durante um tempo selecionado; de seguida, o forno desligar-se-á de forma automática.

Hora de Finalização do Cozinhado: Permite cozinhar até uma hora estabelecida, de seguida, o forno desligar-se-á de forma automática.

Duração e Fim do Cozinhado: Permite programar a duração e a hora de finalização do cozinhado. Com esta função, o forno colocar-se-á em funcionamento de forma automática à hora necessária para cozinhar durante o tempo selecionado (Duração), finalizando de forma automática à hora anteriormente indicada (Fim do Cozinhado).

Função Segurança para Crianças. Esta função bloqueia o forno, evitando o manuseamento por parte de crianças mais pequenas.

Programação da função Pirolíse

Programação do Avisador

1 Prima a tecla ▲ até se iluminar o símbolo (0•). A seguir prima a tecla OK.

2 Selecione o tempo após o qual deseja que o relógio avise, premindo as teclas ou ▲

4 Decorrido o tempo programado, soará um sinal acústico e o símbolo ((•)) começará a piscar.

5 Prima qualquer tecla para parar o sinal acústico, o símbolo ||<•>|| desligar-se-á.

Em qualquer momento, pode visualizar o tempo restante, premindo as teclas ∇ ou ▲ até o símbolo piscar, e premindo de seguida a tecla OK. Neste momento, pode alterar o tempo selecionado premindo as teclas ∇ ou ▲. A seguir ouvirá 2 beeps seguidos como confirmação da alteração.

Se desejar ver de forma permanente o tempo restante até a finalização, prima as teclas ou até o símbolo (( )) piscar e prima a tecla OK de forma prolongada. O símbolo (( )) piscará e a palavra BACK iluminar-se-á. Para voltar à hora atual, basta premir de novo a tecla OK de forma prolongada.

Programação da Duração do Cozinhado

1 Prima as teclas ou até se iluminar o símbolo. De seguida prima a tecla OK.

2 Selecione a duração, premindo as teclas ou ▲

3 Posteriormente soarão 2 beeps seguidos, será apresentada a hora atual e o símbolo 1 > 1 permanecerá iluminado, indicando que o forno desligar-se-á de forma automática.

4 Selecione uma função e uma temperatura de cozinhado.

5 Decorrida a duração do cozinhado, o forno desligar-se-á, soará um sinal acústico e o símbolo → ↓ piscará.

6 Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo.

7 Coloque os comandos na posição [] para desligar o forno.

A qualquer momento, pode visualizar o tempo restante de cozinhado, premindo as teclas ou até o símbolo → piscar, e premindo de seguida a tecla OK. Neste momento, pode modificar o tempo selecionado premindo as teclas ou. A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Se desejar ver de forma permanente o tempo restante até a finalização, prima as teclas ou até o símbolo piscar e prima a tecla de forma prolongada. O símbolo piscará e a palavra BACK iluminar-se-á. Para voltar à hora atual basta premir de novo a tecla de forma prolongada.

Programação da Hora de Finalização do Cozinhado

1. Prima as teclas ou até se iluminar o símbolo →. De seguida prima a tecla OK.

2. Selecione a hora de finalização do cozinhado, premindo as teclas ou △.

3. Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo → permanecerá iluminado, indicando que o forno se desligará de forma automática.

4. Selecione uma função e uma temperatura de cozinhado. 5. Alcançada a hora selecionada, o forno desligar-se-á, soarão um sinal acústico e o símbolo → piscará. 6. Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo. 7. Coloque os comandos na posição [] para desligar o forno.

A qualquer momento pode visualizar a hora de finalização do cozinhado, premindo as teclas ou até o símbolo → piscar, e premindo de seguida a tecla OK. Neste momento, pode modificar a hora de finalização selecionada premindo as teclas ou △. A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Pode usar esta função mesmo que já esteja a utilizar o forno. Para tal, siga as instruções indicadas, exceto a número 4.

Programação da Duração e Fim do Cozinhado

1. Prima as teclas ou até se iluminar o símbolo. De seguida prima a tecla OK. 2. Selecione a duração, premindo as teclas ou. 3. Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo permanecerá iluminado. 4. Prima as teclas ∇ ou △ até o símbolo → se iluminar. A seguir prima a tecla OK. 5. Selecione a hora de finalização do cozinhado, premindo as teclas ou. 6. Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo → permanecerá iluminado. 7. Selecione uma função e uma temperatura de cozinhado. 8. O forno permanecerá desligado, ficando iluminados os símbolos [ ] e [ ]. O seu forno está programado. 9. Quando alcançar a hora de início do cozinhado, o forno entrará em funcionamento e realizar-se-á o cozinhado durante o tempo selecionado.

10. Alcançada a hora final que tinha sido programada, o forno desligar-se-á, soarão um sinal acústico e os símbolos [→] e [→] piscarão. 11. Prima qualquer tecla para parar o sinal acústico, ligando-se o seu forno de novo. 12. Coloque os comandos na posição [] para desligar o forno.

Se desejar modificar a hora de finalização, prima as teclas ou até se iluminar o símbolo →, e prima a tecla OK. A partir deste modo, pode modificar a hora selecionada premindo as teclas ou. A seguir ouvirá 2 beeps seguidos, como confirmação da modificação.

Função segurança para crianças.

Para ativar a função, prima a tecla → de forma prolongada, a seguir ouvirá 2 beeps seguidos e o símbolo iluminar-se-á. O relógio está bloqueado.

Se ativar a função segurança para crianças com o forno desligado (comando seletor de funções em 0), evitará que o forno se coloque em funcionamento. Se ativar esta segurança com qualquer função de cozinhado, só bloqueará o manuseamento do relógio eletrónico. Para desativar a função, prima a tecla → de forma prolongada, a seguir ouvirá 2 beeps seguidos e o símbolo desligar-se-á.

Atenção

No caso de um corte de fornecimento elétrico, será eliminada toda a programação do relógio eletrónico e aparecerá a indicação 00:00 a piscar no relógio. Deverá acertá-lo e programá-lo de novo.

TIME	09.05		100
BACK	→1	((·))	→1	△
PIRO		OK	△	→0

PROGRAMAÇÃO E MANUSEAMENTO DA FUNÇÃO PIROSE

Siga as seguintes instruções para realizar um ciclo de limpeza pirolítica:

1 IMPORTANTE: Retire todos os acessórios (prateleiras, grelhas, suportes laterais para a colocação das prateleiras, guias telescópicas) do interior do forno. 2 Gire o comando seletor de funções de cozinhado, para a posição Pirólise. 3 A seguir, pulse a tecla PIRO do relógio, observando a palavra PIRO no ecrã. 4 Após uns segundos, no ecrã do relógio verá a indicação P2 (programa 2 de pirólise), ficando também iluminado o símbolo BACK. 5 Nesse instante pode-se modificar o programa de pirólise para P1, P2 ou P3 pulsando as teclas + ou -, onde:

P1: Programa mínimo. Duração 1 hora P2: Programa standard. Duração 1 hora e 30 minutos P3: Programa máximo. Duração 2 horas

6 Decorridos vários segundos ou pulsando a tecla PIRO podem-se ouvir 2 beeps seguidos como confirmação da programação escolhida. 7 Neste instante já é possível modificar o programa de pirólise, pulsando a tecla PIRO e as teclas + ou -. 8 Após uns instantes, no ecrã do relógio verá o tempo restante para que o programa selecionado finalize e os símbolos e BACK iluminados. O piloto ficará iluminado e a porta do forno já não se pode abrir, iniciando-se o aquecimento.

IMPORTANTE: Uma vez chegado a este ponto, o forno encontrar-se programado e a realizar ciclo de limpeza pirolítica. Durante a realização deste ciclo, não poderá selecionar nenhuma das funções do relógio do forno, salvo a função segurança para crianças. Não tente abrir a porta do forno dado que poderia interromper o processo de limpeza.

9 Quando concluir o ciclo de limpeza pirolítica, ouvirá um sinal sonoro, o símbolo piscará e verá a hora atual no ecrã do relógio. 10 Pressione qualquer tecla do relógio para parar o sinal sonoro. 11 Coloque em posição o comando seletor de funções de cozinha. 12 O processo de aquecimento do forno concluiu, no entanto, o forno está excessivamente quente e não pode ser utilizado. Até que o forno arrefeça, observará que o motor de refrigeração continua a funcionar, o piloto permanece iluminado e o símbolo pisca no ecrã do relógio.

IMPORTANTE

Devido às altas temperaturas no interior do forno, o processo de arrefecimento pode demorar até 2 horas.

13 Uma vez que o seu forno tenha arrefecido, o piloto ficará desligado. 14 Pressione a tecla PIRO para cancelar a intermitência do símbolo.

IMPORTANTE

Para desbloquear a porta (piloto aceso), o seletor de funções deve estar em posição [1]. Se não realizou a instrução 11, coloque o seletor de funções em posição [1] e espere alguns minutos até que a porta fique desbloqueada e o piloto desligado.

15 Abra a porta do forno e passe um pano húmido pelo interior da cavidade, retirando a cinza obtida durante o ciclo de limpeza. Em zonas de difícil acesso no interior do forno, será necessário limpar com uma esfregona de fibra não metálica. 16 Uma vez limpo o interior do forno, não se esqueça de instalar novamente os suportes e os seus acessórios. 17 O forno já está preparado para um novo cozinhado.

IMPORTANTE: se detetar uma incidência na programação e manuseamento desta função, consulte a "Incidências no Manuseamento da Função Pirólise".

CANCELAMENTO DO CICLO DE LIMPEZA PIROLÍTICA

A pirólise é uma função automática e, assim, apenas pode ser acionada mediante a programação do relógio. Para cancelar um ciclo de limpeza é necessário desprogramar o forno, seguindo estas instruções:

1 Coloque em posição [o comando seletor de funções. 2 Desbloqueie a porta do forno. 3 Cancele a programação Pirólise do relógio. 1 Coloque na posição [o comando seletor de funções. O forno deixará de aquecer. Deve esperar alguns minutos antes de continuar com as instruções para desbloquear a porta. 2 Desbloqueie a porta do forno. Para cancelar a programação do ciclo de limpeza é imprescindível que a porta do forno se encontre desbloqueada. Para isto deve ter em conta:

a) Desbloqueio da porta decorridos 30 minutos do ciclo de limpeza. Se o forno esteve a funcionar mais de 30 minutos, o desbloqueio da porta produzir-se-á de forma automática uma vez que tenha arrefecido até à temperatura de segurança. Então o piloto desliga-se.

b) Desbloqueio da porta nos primeiros 30 minutos do ciclo de limpeza (a baixa temperatura). Decorridos menos de 30 minutos do ciclo de limpeza, deve proceder ao desbloqueio manual da porta. As instruções são:

1 Gire o comando seletor de funções para a posição . 2 Espere aproximadamente 1 minuto. 3 Gire o comando seletor de funções para a posição []. 4 Aproximadamente 1 minuto mais tarde o piloto desliga-se e já pode abrir a porta do forno.

3 Cancele a programação Pirolise do relógio. Para cancelar a programação deve:

1 Girar o comando seletor de funções para a posição e (antes de voltar de novo à posição). 2 Pressione a tecla PIRO durante 3 segundos. 3 A seguir verá que o visor do relógio mostrará a hora atual, desaparecido o símbolo

INCIDÊNCIAS NO MANUSEAMENTO DA FUNÇÃO PIROLÍTICA

INCIDÊNCIA	CAUSA	SOLUÇÃO
Os meus acessórios e suportes fixação prateleiras está danificados.	Não foram retirados quando realizou o processo de limpeza pirolítica.	É preciso substituí-los por outros novos ecretá-los em posteriores ciclos de limpeza.
A cor do esmalte sorfeu variações ou apareceram nódoas.	A composicao química de algunos alimentos pode gerar estas mudanças no esmalte.	É umprocesso normal que não danifica as propriedades do esmalte.
A porta do forno estábloqueada, o piloto é estáceso mas o forno nãoaquece.	Girou o commando selector defunções para a posicao !!!e não realizou nenhumaprodução adicional.	Deslique o forno e siga as instruções para desbloquear a porta nos primeiros 30minutos, a baixa temperatura.A seguir, seleção a funcao pirôlise社会发展as instruções de forma correcta.
Girei o commando selector defunções para a posicao !!!, pulsei a tecla PIRO, no ecravejo a indicação P1, P2 ou P3mas o piloto não se acen-de e o forno não aquece.	A porta do forno está malfechada, portanto, não se pode bloquear a abertura daporta.	Revise a porta e assegure-se de que está bem fechada.
Girei o commando selector defunções para a posicao !!!, pulsei a tecla PIRO, no ecravejo a indicação P1, P2 ou P3mas o piloto não seillumina e o forno não aquece.	O interruptor de porta nãofunctionou apesar da portaestar bem fechada.	Ligue, se faz favor, para o Servico de AssistênciaTécnicas dado que existe uma falha do interruptor de porta.
Programei a função Pirôlise, o forno funçiona correctamentemas o piloto não seillumina.	O piloto não funcionacorrectamente.	Ligue, se faz favor, para o Servico de AssistênciaTécnicas.
O programa de pirôliseconcluiu e o forno está frio, no entanto, a porta estábloqueada e o símbolo piscaca.	Não colocou em posicao !!! ocommando selector de funções quando conclusui o programadepirôlise.	1. Coloque em posicao !!! ocommando selector defunções e espere 1 minuto.2. Gire o commando selector defunções para a posicao !!!e espere 1 minuto.3. Volte a colocar na posicao[o commando selector defunções e espere que o piloto se deslfigure.4. Pulse a tepla PIRO durante3 segundos.

INCIDÊNCIA	CAUSA	SOLUÇÃO
Coloquei em posicao [ ] o commando selector de funções e a porta continua bloqueada.	O forno não arrefeceu até atingir a temperatura de segança.	Espere que a temperatura desça e o piloto se desliege. Depois cancele a programação pirôise do relógio.
Coloquei em posicao [ ] o commando selector de funções, o forno está frio e a porta continua bloqueada.	Não seguiu de forma correcta as instruções dadas para o cancelamento.	1. Coloque em posicao [ ] o commando selector de funções e espere 1 minuto. 2. Gire o commando selector de funções para a posicao [ ] e espere 1 minuto. 3. Volte a colocar em posicao [ ] o commando selector de funções e espere que o piloto se desliege.
Coloquei na posicao [ ] o commando selector de funções e a porta está desbloqueada, no entanto, o símbolo permanece iluminado e vê-se no ecra o tempo restante do ciclo de limpeza.	Não seguiu de forma correcta as instruções dadas para o cancelamento.	Siga as instruções de cancelamento de Programação Pirôise do relógio.
