Tipo de producto	Horno empotrable
Marca	TEKA
Modelo	HPA-840
Número de funciones	9 (Convencional, Turbo, Grill, MaxiGrill, MaxiGrill con turbina, Resistencia inferior, Resistencia inferior y turbo, Descongelar, Pirólisis)
Función pirólisis	Sí, con 3 programas (P1: 1 h, P2: 1 h 30, P3: 2 h)
Seguridad infantil	Sí, bloquea el horno o el reloj
Bloqueo de puerta	Automático durante pirólisis y manual posible
Reloj electrónico	Con avisador, programación de duración y fin de cocción
Iluminación interior	Sí, se apaga en modo pirólisis
Accesorios incluidos	Rejilla, bandeja de repostería, bandeja para asados, bandeja recoge-gotas, soportes cromados + guías telescópicas
Cocción en varios niveles	Sí, hasta 2 niveles en modo Turbo
Tipo de limpieza	Pirolítica
Mantenimiento	Limpiar después de pirólisis con paño húmedo; retirar accesorios antes del ciclo
Alimentación eléctrica	No especificado, típico 230 V / 50 Hz (estimación)
Dimensiones	No especificado
Peso	No especificado

Preguntas frecuentes - HPA-840 - INSTALATION MANUAL TEKA

¿Cómo ajustar el reloj del horno TEKA HPA-840?

Al conectarlo, TIME y 00:00 parpadean. Pulse las teclas + o - para ajustar la hora, luego pulse OK. Para modificar la hora posteriormente, pulse + o - hasta que TIME parpadee, luego OK y ajuste.

¿Cómo utilizar la función pirólisis?

Retire todos los accesorios del horno. Coloque el selector de funciones en la posición pirólisis. Pulse la tecla PIRO hasta que aparezca PIRO en la pantalla. Elija P1 (1 h), P2 (1 h 30) o P3 (2 h) con + o -. La puerta se bloquea automáticamente. Una vez finalizado el ciclo, el horno se enfría y la puerta se desbloquea. Limpie las cenizas con un paño húmedo.

¿Cómo activar la seguridad infantil?

Mantenga pulsada la tecla → hasta oír 2 pitidos; el símbolo de bloqueo se enciende. Para desactivar, vuelva a pulsar largamente la misma tecla.

¿Qué hacer si la puerta del horno permanece bloqueada después de la pirólisis?

Coloque el selector de funciones en la posición [ ] (apagado). Espere a que el horno se enfríe y el indicador de bloqueo se apague. Si el símbolo de pirólisis sigue parpadeando, pulse la tecla PIRO durante 3 segundos para cancelar la programación.

¿Cómo programar una duración de cocción automática?

Pulse las teclas + o - hasta que el símbolo duración parpadee, luego pulse OK. Seleccione la duración con + o -, confirme con OK. Luego, elija una función y una temperatura. El horno se detendrá automáticamente.

¿Puedo usar la función Grill con la puerta cerrada?

Sí, para las funciones Grill, MaxiGrill y MaxiGrill con turbina, la puerta debe permanecer cerrada durante el uso.

¿Cómo descongelar alimentos?

Utilice la función Descongelar. El calor es suave y adecuado para alimentos que no deben calentarse, como la nata montada o las tartas de frutas.

¿Qué hacer si el horno no calienta en modo pirólisis?

Verifique que la puerta esté bien cerrada. Si lo está pero el horno no calienta, el interruptor de la puerta puede estar defectuoso. Póngase en contacto con el servicio de asistencia técnica.

¿Cómo utilizar la función Turbo?

Seleccione el modo Turbo con el selector de funciones. La turbina distribuye el calor uniformemente, permitiendo cocinar en 2 niveles al mismo tiempo.

¿Cómo cancelar un ciclo de pirólisis en curso?

Coloque el selector de funciones en la posición [ ]. Desbloquee la puerta (espere el enfriamiento si más de 30 min). Pulse la tecla PIRO durante 3 segundos para cancelar la programación.

MANUAL DE USUARIO HPA-840 - INSTALATION MANUAL TEKA

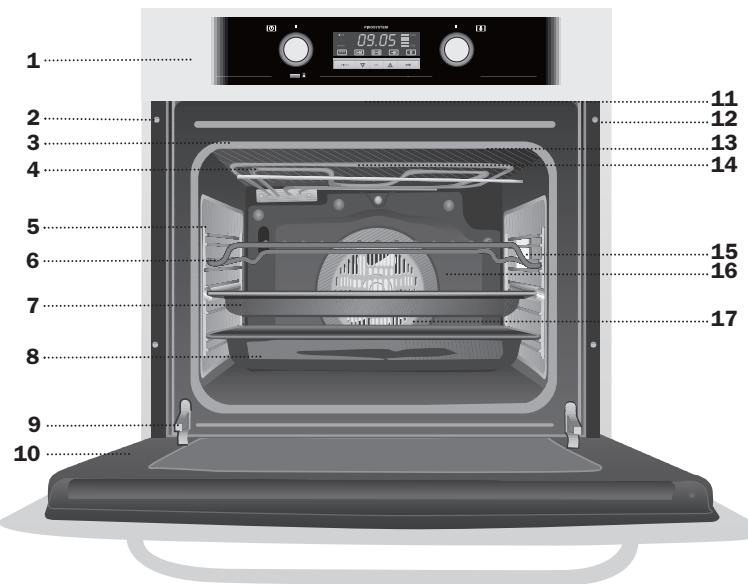

1 Frente de Mandos 2 Fijación al mueble 3 Junta de Horno 4 Resistencia de Grill 5 Soporte Cromado + Guía Telescópica 6 Parrilla 7 Bandeja Pastelera 8 Bandeja Profunda 9 Bisagra

10 Puerta 11 Salida de aire de refrigeración 12 Interruptor-bloqueo de puerta 13 Pantalla de Grill 14 Salida de Humos 15 Lámpara 16 Panel Trasero 17 Turbina

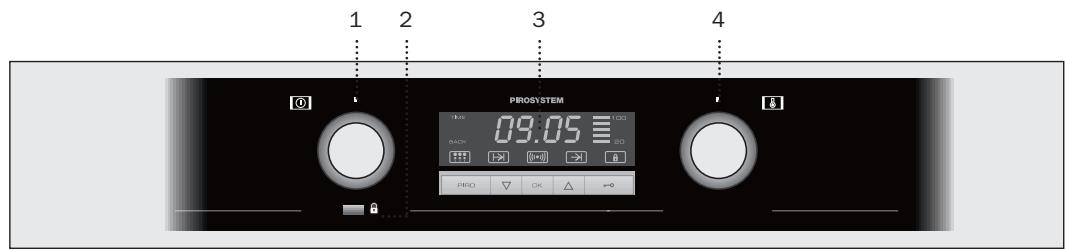

Frontal de Mandos

1 Selector de sistemas. 2 Bloqueo Apertura de Puerta. Cuando este piloto está iluminado, indica que la puerta del horno está bloqueada y no puede ser abierta.

3 Reloj electrónico. 4 Selector de temperaturas.

[ ] Desconexión del horno

Convencional

Se usa en bizcochos y tartas en los que el calor recibido debe ser uniforme y para que consigan una textura esponjosa.

Convencional con Turbina

Adecuado para asados y pastelería. El ventilador reparte de forma uniforme el calor en el interior del horno, reduciendo el tiempo y la temperatura de cocinado.

Grill

Gratinado y asado superficial. Permite el dorado de la capa exterior sin afectar al interior del alimento. Indicado para piezas planas como bistec, costillas, pescado, tostadas.

MaxiGrill

Permite el gratinado en mayores superficies que en Grill, así como una mayor potencia de gratinado, obteniendo un dorado del alimento de forma más rápida.

MaxiGrill con Turbina

Permite el asado uniforme al mismo tiempo que dora superficialmente. Ideal para parrillas. Especial para piezas con gran volumen como aves, caza, etc. Se recomienda colocar la pieza de carne sobre la parrilla del horno y la bandeja por debajo, para el escurrido de jugos o grasa.

Atención

Durante el uso de la función Grill, MaxiGrill o MaxiGrill con Turbina, la puerta debe mantenerse cerrada.

Turbo

La turbina reparte el calor que proviene de una resistencia situada en la parte trasera del horno. Por la uniformidad de la temperatura que se produce, permite cocinar en 2 alturas al mismo tiempo.

Solera con Turbo

Especial para cocinar pizzas, empanadas y pasteles o bizcochos rellenos de fruta.

Solera

Calor solo desde la parte inferior. Apropiado para calentar platos o levantar masas de repostería y afines.

Descongelación

Esta función es apropiada para descongelaciones suaves de alimentos. En especial aquellos que son consumidos sin calentar, por ejemplo cremas, pastas, tartas, pasteles, etc.

Función Pirólisis

Permite realizar un ciclo de limpieza por pirólisis, donde se produce un proceso de oxidación y carbonización de las grasas acumuladas durante el cocinado, mediante las altas temperaturas que se alcanzan en el interior del horno. Durante el ciclo de limpieza, la iluminación interior del horno permanecerá apagada.

Nota

La lámpara permanece encendida en cualquier función de cocinado, excepto en función Pirólisis.

Manejo del Horno

Puesta en Hora del Reloj Electrónico

Al conectar su horno, observará que en el reloj aparece parpadeando la palabra TIME y la indicación 00:00. Pulsando las teclas o pondrá el reloj en hora; a continuación escuchará 2 beep seguidos como confirmación de la hora elegida.

Si desea modificar la hora, pulse las teclas o hasta que parpadee la palabra TIME y la hora actual. A continuación pulse la tecla o. Pulsando las teclas o podrá modificar la hora. Finalmente escuchará 2 beep seguidos como confirmación del cambio realizado.

Tras poner el reloj en hora, su horno está listo para cocinar. Pulsando y girando los mandos del horno, selecciona una temperatura y una función de cocinado.

Al comenzar el cocinado observará que el símbolo se ilumina de forma progresiva hasta que el horno se caliente 100% a la temperatura seleccionada.

Para apagar el horno, ponga los mandos en posición ⊔, a continuación pulse los mandos y estos quedarán ocultos.

El símbolo ≡ se apagará de forma progresiva conforme disminuya la temperatura inferior del horno.

Funciones del Reloj Electrónico

Avisador: Genera una señal acústica al cabo del tiempo, para activarlo no es necesario que el horno esté cocinando.

Duración del Cocinado: Permite cocinar durante un tiempo seleccionado, a continuación el horno se apagará de forma automática.

Hora de Finalización del Cocinado: Permite cocinar hasta una hora establecida, a continuación el horno se apagará de forma automática.

Duración y Fin del Cocinado: Permite programar la duración y la hora de finalización del cocinado. Con esta función el horno se pondrá en marcha de forma automática a la hora necesaria para cocinar durante el tiempo seleccionado (Duración) y finalizando de forma automática a la hora que le hayamos indicado (Fin del Cocinado).

Función Seguridad Niños: Esta función bloquea el horno, evitando la manipulación por parte de niños.

Programación Pirólisis

Programación del Avisador

1 Pulse la tecla hasta que el símbolo (()) se ilumine. A continuación pulse la tecla OK.

2 Seleccione el tiempo tras el cual desea que el reloj avise, pulsando las teclas o

3 Posteriormente sonarán 2 beeps seguidos, se mostrará la hora actual y el símbolo (()) permanecerá iluminado, indicando que el avisador ya está programado.

4 Transcurrido el tiempo programado, sonará una señal acústica y el símbolo [((·)] empezará a parpadear.

5 Pulse cualquier tecla para detener la señal acústica, en este momento el símbolo (()) se apagará.

En cualquier momento usted puede visualizar el tiempo restante pulsando las teclas o hasta que el símbolo () parpadee y pulsando luego la tecla 口 . En ese momento usted puede modificar el tiempo seleccionado pulsando las teclas o . A continuación escuchará 2 beeps seguidos como confirmación del cambio.

Si desea ver de forma permanente el tiempo restante hasta la finalización, pulse las teclas oólica hasta que el símbolo (||) parpadee y luego pulse la tecla K de forma prolongada. El símbolo (||) está parpadeando y la palabra BAC se iluminará. Para volver a la hora actual, pulse de nuevo la tecla K de forma prolongada.

Programación de la Duración del Cocinado

1 Pulse las teclas o霾 hasta que el símbolo se ilumine. A continuación pulse la tecla K 2 Seleccione la duración, pulsando las teclas _ó 3 Posteriormente sonarán 2 beeps seguidos, se mostrará la hora actual y el símbolo 1 permanecerá iluminado, indicando que su horno se apagará de forma automática. 4 Seleccione una dirección y una temperatura de cocinado. 5 Transcurrida la duración del cocinado, el horno se desconectará, sonará una señal acústica y el símbolo [b] parpadeará. 6 Pulse cualquier tecla para detener la señal acústica, encendiéndose el horno de nuevo. 7 Ponga los mandos en posición [] para apagar el horno.

En cualquier momento usted puede visualizar el tiempo restante de cocinado, pulsando las teclas o hasta que el símbolo 1→ parpadee y pulsando luego la tecla OK. En ese momento usted puede modificar el tiempo seleccionado pulsando las teclas o . A continuación escuchará 2 beeps seguidos como confirmación del cambio.

Si desea ver de forma permanente el tiempo restante hasta la finalización, pulse las teclas oólica hasta que el símbolo → parpadee y luego pulse la tecla OK de forma prolongada. El símbolo → está parpadeando y la palabra BACK se iluminará. Para volver a la hora actual, pulse de nuevo la tecla OK de forma prolongada.

Programación de la Hora de Finalización del Cocinado

1 Pulse las teclas o hasta que el símbolo se ilumine. A continuación pulse la tecla OK. 2 Seleccione la hora de finalización del cocinado, pulsando las teclas ∇ o △. 3 Posteriormente sonarán 2 beeps seguidos, se mostrará la hora actual y el símbolo → permanecerá iluminado, indicando que su horno se apagará de forma automática.

4 Seleccione una referencia y una temperatura de cocinado. 5 Alcanzada la hora seleccionada, el horno se desconectará, sonará una señal acústica y el símbolo → parpadeará. 6 Pulse cualquier tecla para detener la señal acústica, encendiéndose el horno de nuevo. 7 Ponga los mandos en posición [] para apagar el horno.

En cualquier momento usted puede visualizar la hora de finalización del cocinado, pulsando las teclas ∇ o △ hasta que el símbolo → parpadee y pulsando luego la tecla OK. En ese momento usted puede modificar la hora de finalización seleccionada pulsando las teclas ∇ o △. A continuación escuchará 2 beeps seguidos como confirmación del cambio.

Puede emplear esta función excepto cuando esté cocinando con su horno. Para ello siga las instrucciones indicadas salvo la número 4.

Programación de la Duración y Fin del Cocinado

1 Pulse las teclas o hasta que el símbolo se ilumine. A continuación pulse la tecla OK. 2 Seleccione la duración, pulsando las teclas ∇ o △. 3 Posteriormente sonarán 2 beeps seguidos, se mostrará la hora actual y el símbolo → permanecerá iluminado. 4 Pulse las teclas o hasta que el símbolo se ilumine. A continuación pulse la tecla OK. 5 Seleccione la hora de finalización del cocinado, pulsando las teclas ∇ o △. 6 Posteriormente sonarán 2 beeps seguidos, se mostrará la hora actual y el símbolo → permanecerá iluminado. 7 Seleccione una referencia y una temperatura de cocinado. 8 El horno permanecerá desconectado, quedándose iluminados los símbolos y su horno está programado.

9 Cuando se alcance la hora de comienzo del cocinado, el horno se pondrá en marcha y se realizará el cocinado durante el tiempo seleccionado. 10 Alcanzada la hora de finalización que se había programado, el horno se desconectará, sonará una señal acústica y los símbolos parpadearán. 11 Pulse cualquier tecla para detener la señal acústica, encendiéndose su horno de nuevo. 12 Ponga los mandos en posición [] para apagar el horno.

Si usted desea modificar la hora de finalización, pulse las teclas ∇ o △ hasta que se ilumine el símbolo → y pulse la tecla OK. En ese momento usted puede modificar la hora seleccionada pulsando las teclas ∇ o △. A continuación escuchará 2 beeps seguidos como confirmación del cambio.

Función seguridad niños.

Para activar la función, pulse la tecla → de forma prolongada, a continuación escuchará 2 beeps seguidos y el símbolo se iluminará. El reloj está bloqueado.

Si se activa la función seguridad niños con el horno apagado (mando selector de sistemas en [ ]) se evitará que su horno se ponga en marcha. Si se activa con cualquier función de cocinado, solo bloqueará la manipulación del reloj electrónico.

Para desactivar la función, pulse la tecla de forma prolongada; a continuación escuchará 2 beeps seguidos y el símbolo se apagará.

Atención

En caso de un corte de suministro eléctrico, se borrará toda la programación de su reloj electrónico y aparecerá parpadeando la indicación 00:00 en el reloj. Deberá ponerlo en hora y programarlo de nuevo.

TIME	09.05		100
BACK	→I	((10))	→I	A
PIRO		OK		-0

PROGRAMACIÓN Y MANEJO DE LA FUNCIÓN PIROLISIS

Siga las siguientes instrucciones para realizar un ciclo de limpieza pirolítica:

1 IMPORTANTE: Retire todos los accesorios (bandejas, parrillas, soportes laterales para la colocación de las bandejas, guías telescópicas) del interior del horno. 2 Gire el mando selector de funciones de cocinado a la posición Pirólisis. 3 A continuación pulse la tecla PIRO del reloj, observando la palabra PIRO en la pantalla. 4 Tras unos instantes, en la pantalla del reloj verá la indicación P2 (programa 2 de pirólisis), quedando además iluminado el símbolo BACK. 5 En este instante se puede modificar el programa de pirólisis a P1, P2 o P3 pulsando las teclas + o -, donde:

P1: Programa mínimo. Duración 1 hora. P2: Programa estándar. Duración 1 hora y 30 minutos. P3: Programa máximo. Duración 2 horas.

6 Transcurridos varios segundos o pulsando la tecla PIRO se escucharán 2 beeps seguidos como confirmación de la programación elegida. 7 En este instante aún se puede modificar el programa de pirólisis pulsando la tecla PIRO y las teclas + o -. 8 Tras un breve tiempo, en la pantalla del reloj verá el tiempo restante para que el programa seleccionado termine y los símbolos y BACK iluminados. El piloto se iluminará y la puerta del horno ya no se podrá abrir, comenzando el calentamiento.

IMPORTANTE: Llegado a este punto, el horno está programado y realizando el ciclo de limpieza pirolítica. Durante la realización de este ciclo, no intente seleccionar ninguna de las funciones del reloj del horno, salvo la función seguridad niños. Tampoco intente abrir la puerta del horno ya que podría interrumpir el proceso de limpieza.

9 Cuando finaliza el ciclo de limpieza pirolítica, escuchará una señal acústica, el símbolo parpadeará y verá la hora actual en la pantalla del reloj. 10 Pulse la tecla del reloj para detener la señal acústica. 11 Ponga en posición el mando selector de funciones de cocinado. 12 El proceso de calentamiento del horno ha finalizado, sin embargo el horno está excesivamente caliente y no puede ser utilizado. Hasta que el horno no se enfríe observará que el motor de refrigeración continúa funcionando, el piloto permanece iluminado y el símbolo parpadea en la pantalla del reloj.

IMPORTANTE

Debido a las altas temperaturas del interior del horno, el proceso de enfriamiento puede durar hasta 2 horas.

13 Una vez que su horno se haya enfriado, el piloto se apagará. 14 Pulse la tecla PIRO para cancelar el parpadeo del símbolo.

IMPORTANTE

Para desbloquear la puerta (piloto encendido), el selector de funciones debe estar en posición []. Si no realizó la instrucción 11, entonces ponga el selector de funciones en posición y espere unos minutos hasta que la puerta se desbloquee y el piloto se apague.

15 Abra la puerta del horno y pase un paño húmedo por el interior de la cavidad, retirando la ceniza obtenida durante el ciclo de limpieza. En zonas de fácil acceso del interior del horno será necesario limpiar con un estropajo de fibra no metálica. 16 Una vez limpio el interior del horno, no olvide instalar de nuevo los soportes y sus accesorios. 17 El horno ya está preparado para un nuevo cocinado. IMPORTANTE: Si detecta una incidencia en la programación y manejo de esta referencia, consulte la sección "Incidencias en el Manejo de la Función Pirolisis".

CANCELACIÓN DEL CICLO DE LIMPIEZA PIROLÍTICA

La pirólisis es una función automática y como tal sólo puede accionarse mediante la programación del reloj. Para cancelar un ciclo de limpieza es necesario desprogramar el horno, siguiendo estas instrucciones:

1 Ponga en posición [ el mando selector de sistemas. 2 Desbloquee la puerta del horno. 3 Cancele la programación Pirolisis del reloj.

1 Ponga en posición [ el mando selector de funciones. El horno deja de calentar. Debe esperar unas horas antes de seguir con las instrucciones para desbloquear la puerta. 2 Desbloquee la puerta del horno. Para cancelar la programación del ciclo de limpieza es imprescindible que la puerta del horno esté desbloqueada. Para ello debe tener en cuenta:

a) Desbloqueo de la puerta transcurridos 30 minutos del ciclo de limpieza. Si el horno ha estado funcionando más de 30 minutos, el desbloqueo de la puerta se producirá de forma automática una vez que se haya enfriado hasta la temperatura de seguridad. Entonces el piloto se apagará.

b) Desbloqueo de la puerta en los primeros 30 minutos del ciclo de limpieza (a baja temperatura). Si han transcurrido menos de 30 minutos del ciclo de limpieza, deben proceder al desbloqueo manual de la puerta. Las instrucciones son:

1 Gire el mando selector de sistemas a la posición . 2 Espere aproximadamente 1 minuto. 3 Gire el mando selector de sistemas a la posición. 4 Aproximadamente, 1 minuto más tarde se apagará el piloto y ya podrá abrir la puerta del horno.

3 Cancele la programación Pirolisis del reloj. Para cancelar la programación debe:

1 Gire el mando selector de sistemas a la posición y luego vuelva de nuevo a la posición. 2 Pulse la tecla PIRO durante 3 segundos. 3 A continuación verá que la pantalla del reloj muestra la hora actual, desapareciendo el símbolo

INCIDENCIA	CAUSA	SOLUTION
Mis accesos y soportes fijación bandejas está dañados.	No los ha retirado cuando ha realizado un proceso de limpieza pirolítica.	Es necessario sustituirlos por otros新模式 y retirarlos en posteriores ciclos de limpieza.
El color del esmalte ha sufrido variociones o han aparecido manchas.	La composición química de algunos alimentos puede tener这些 Cambios en el esmalte.	Es un proceso normal que no daña las propietades del esmalte.
La puerta del hora está bloqueada, el piloto ♂ está encendido pero el hora no calienta.	Ha girado el mando selector de functions a la posición y ya no ha realizado ninguna operación adicional.	Apanece el hora y siga las instrucciones para desbloquear la puerta en los primeros 30 horas, a baja temperatura. A continuación selección la funciona pirólicos sugiuendo todas las instrucciones de forma correcta.
He girado el mando selector de functions a la posición [***], he pulsado la tecla PIRO, en la pantalla veo la indicación P1, P2 or P3 pero el piloto ♂ no se ilumina y el hora no calienta.	La puerta del hora está mal cerrada, luigo no se pueda bloquear la aperture de la puerta.	Revise la puerta y asegúrese que está bien cerrada.
He girado el mando selector de functions a la posición [***], he pulsado la tecla PIRO, en la pantalla veo la indicación P1, P2 or P3 pero el piloto ♂ no se ilumina y el hora no calienta.	El interruptor de puerta no ha funciona a pesar de estar la puerta bien cerrada.	Llampe por favor al Servicio de Asistencia Técnica ya que hay un fallo del interruptor de puerta.
He programado la funciona Pirólicos, el hora funciona correctamente pero el piloto ♂ no se ilumina.	El piloto ♂ no funciona correctamente.	Llampe por favor al Servicio de Asistencia Técnica.
El programa de pirólicos ha terminado y el hora está frío, sin embargo la puerta está bloqueada y el símbolo [***] parpadea.	No puso en posición [ ] el mando selector de functions cuando terminó el programa de pirólicos.	1. Ponga en posición [ ] el mando selector de functions y espere 1 minuto. 2. Gire el mando selector de functions a la posición [ ] y espere 1 minuto. 3. Vuelva a poder en posición [ ] el mando selector de functions y espere a que el piloto ♂ se apague. 4. Pulse la tecla PIRO durante 3 segundos.

INCIDENCIA	CAUSA	SOLUTION
He puesto en posición [ ] el mando selector de functions y la puerta sigue bloqueada.	El hora no se ha enfiado hasta alcanzar la temperatura de seguidad.	Espere a que la temperatura baje y el piloto [ ] se apague. Luego cancele la programación pirolisis del reloj.
He puesto en posición [ ] el mando selector de functions, el hora está frío y la puerta sigue bloqueada.	No ha seguido de forma correcta las instrucciones dadas para la cancelación.	1. Ponga en posición [ ] el mando selector de temas y espere 1 minuto. 2. Gire el mando selector de problemas a la posición [ ] y espere 1 minuto. 3. Vuelva a poder en posición [ ] el mando selector de problemas y espere a que el piloto [ ] se apague.
He puesto en posición [ ] el mando selector de functions y la puerta está desbloqueada, sin embargo el símbolo [ ] permanece iluminado y se ve en la pantalla el tiempo restante del ciclo de limpieza.	No ha seguido de forma correcta las instrucciones dadas para la cancelación.	Siga las instrucciones de cancelación de Programación Pirolisis del reloj.

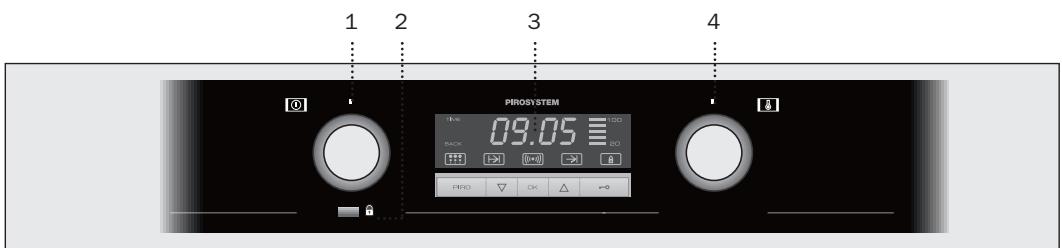

Panel de Comandos

3 Reloj electrónico programador. 4 Selector de temperatura

Funciones del horno

3. Posteriormente, sonarán 2 pitidos seguidos, se mostrará la hora actual y el símbolo (10) permanecerá iluminado, indicando que el avisador ya está programado.
