VT8820 - Ventilador SOLAC - Manual de utilização gratuito

Marca	SOLAC
Modelo	VT8820
Tipo de produto	Ventilador de pé
Alimentação	220-240 V, 50 Hz
Número de velocidades	3 (mínimo, médio, máximo)
Oscilação	Sim, horizontal, controlado por botão
Temporizador	Sim, programador de 0 a 2 horas
Ajuste de altura	Sim, tubo telescópico com anel de ajuste
Inclinação vertical	Sim, manual
Controle	Teclas táteis para velocidades e parada, botão para oscilação, botão giratório para timer
Materiais	Plástico, metal
Montagem necessária	Sim, base, grades e pás para montar
Manutenção	Limpar com pano úmido, não imergir
Segurança	Não mergulhar em água, não colocar perto de chamas, usar em superfície estável
Uso	Doméstico apenas
Grade de proteção	Dianteira e traseira

Perguntas frequentes - VT8820 SOLAC

Como montar o ventilador ?

Para montar o ventilador, comece fixando a base e o tubo telescópico. Insira o pé do tubo na base e gire no sentido horário. Monte o corpo do ventilador no tubo e aperte o parafuso de fixação. Em seguida, monte a grade traseira, as pás e a grade frontal. Siga as instruções do manual de instruções para os detalhes.

Como ajustar a altura do ventilador ?

Para ajustar a altura, use o anel de ajuste de altura no tubo telescópico. Afrouxe o anel, ajuste a altura desejada e aperte-o firmemente.

Como usar o temporizador ?

O temporizador permite programar a parada automática até 2 horas. Gire o botão do temporizador para a duração desejada. O ventilador desligará automaticamente após esse período. Se não quiser usar o timer, deixe-o na posição I.

Como fazer o ventilador oscilar horizontalmente ?

Para ativar a oscilação horizontal, pressione o botão de oscilação localizado no corpo do ventilador. Para parar, puxe suavemente o botão.

Como limpar o ventilador ?

Sempre desconecte o aparelho antes da limpeza. Use um pano levemente úmido para limpar as superfícies. Nunca mergulhe o ventilador em água e evite que gotas entrem no motor. Não use solventes ou detergentes abrasivos.

O que fazer se o ventilador não funcionar ?

Verifique primeiro se o ventilador está conectado e se a tomada funciona. Certifique-se de que o cabo de alimentação não está danificado. Se o problema persistir, entre em contato com um Serviço Técnico Especializado. Não tente reparar o aparelho você mesmo.

Posso usar o ventilador em um banheiro ?

Não, o ventilador foi projetado para uso doméstico em ambientes secos. Não o use perto de banheira, chuveiro ou piscina para evitar risco de choque elétrico.

Como ajustar a inclinação vertical ?

Para inclinar o ventilador verticalmente, pressione suavemente a parte superior do corpo do ventilador para frente ou para trás até obter o ângulo desejado.

Quais são as instruções de segurança importantes ?

Nunca mergulhe o aparelho em água. Não o coloque perto de chamas ou gases inflamáveis. Use-o em uma superfície estável. Desconecte-o quando não estiver em uso. Mantenha-o fora do alcance de crianças e animais. Se o cabo estiver danificado, mande substituí-lo por um profissional qualificado.

Como armazenar o ventilador no inverno ?

Guarde o ventilador em um local seco e livre de umidade. Desconecte e limpe antes de guardar. Se possível, desmonte as pás e a grade para economizar espaço.

MANUAL DE UTILIZADOR VT8820 SOLAC

VENTILADOR FAN
VENTILATEUR
VENTILATOR
VENTILADOR
VENTILATORE
VENTILATOR
VENTILÁTORU
WENTYLATOR
VENTILÁTOR
VENTILÁTOR
BEHTUJATOP
VENTILATOR
VENTILATORUL

INSTRUCCIONES DE USO
INSTRUCTIONS FOR USE
MODE D'EMPLOI
GEBRAUCHSANLEITUNG
INSTRUÇões DE USO
ISTRUZIONI PER L'USO
GEBRUKSAANWIJZING
NÁVOD K POUZITÍ
INSTRUÇA OBSLUGI
NÁVOD NA POUZITIU
HASZNÁLATI UTSÍTÁS
Инструкциа за уnotpe6a
UPUTE ZA UPOTREBU
INSTRUÇIUNI DE UTILIZARE

5-7·ESPANOL
8-10 • ENGLISH
11-13·FRANÇAIS
14-16 · DEUTsCH
17-19·PORTUGUES
20-22 • ITALIANO
23-25 • NEDERLANDS
26-28·CESKY
29-31 • POLSKA
32-34 • SLOVENSKY
35-38·MAGYAR
39-41·6bIrapck
42-44·HRVATSKA
45-47 · ROMANA

Fig. 1

Fig. 2

Fig. 3

Fig. 4

ATENCLON

• Leia com muito atençao estas instruções antes de utilizes o aparelho e guarde-o parautures consultas.
• Certifique-se que a tensão da placá de característica e a da sua casa coincidem.
• Retire todas as embalagens de papel ou de plástico, lâminas plácicas, cartões e eventuels autocolantes que se encontrar dentro ou fora do aparelho e que serviram como proteção de transporte ou promoção de vendal.
• Nunca introduza objetivos no interior do aparelho. Coloque o aparelho afastado de objetivos que possam entrada nas redes.
• Nunca submirja o aparelho em água ou em qualquer及其他 liquido. Não o coloque perto da banheira, chuveiro ou piscina.
• Não coloque o aparecido perto de uma chama ou de gases inflamíveis.
• Não cubra o cabo com tapetes ou com qualquer outras material.
• Enquanto o aparelho está em functimento deve manter-se fora do alcance das crianças, de animais e de pessoas incapacitasadas. Se o aparelho foro utilizes na sua presence, vigie a sua utilização.
• O aparecido destinata-se uniquamente a utilização domestica, não se pode'utilizar para uma aplicação industrial.
• Desligue o aparelho da corrente quando não o utilizes.
• Não utilize o aparecido se este não funciona correctamente ou se o cabo de alimentação estiver danificado, recorra a uma Assistência Tecnica especializada.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo service pos-venda ou por pessoal semelhante qualificado com o fim de evitar riscos.
• Antes de colocar o aparelho em funciona, assegure-se de que este está sobre uma superficie estável e na posicao normal de funciona (sobre o propre pé).

ATENÇÂO! quando pretender defazer-se do aparelho, NUNCA o deite no caixote do lixo, faça-o no seu ECOPONTO ou no punto de recolha de resíduos mais perto de sua casa, para o seu posterior tratamento. Desta forma, está a contribuir para a proteçao do meio ambiente.

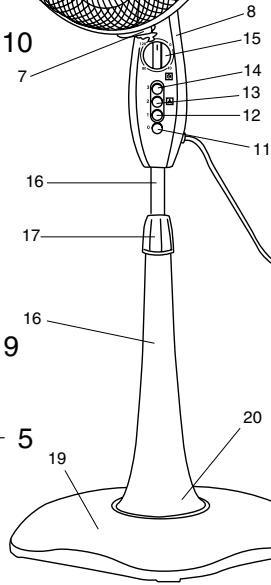

COMPONENTES PRINCIPAIS

1. Rede frontal
2. Tampa

3. Palhetas

4. Aro

5. Rede posterior
6. Aro de união
7. Patilha de fixação
8. Corpo do ventilador
9. Asa para transporte
10. Botão de oscilação
11. Botão de paragem
12. Botão de potência minima
13. Botão de potência media
14. Botão de potência Tmaxima
15. Temporizador de desligamento
16. Tubo telescópico
17. Anel de regulação da alta
18. Parafuso de fixação
19. Base
20. Pé do tubo telescópico
21. Protector do eixo

MONTAGEM

Montagem da base

• Retire a base (19) e o tubo telescópico (16) da caixa. Introduza o pé do tubo telescópico (20) na base de forma a que as suas linguetasarem tem nos espécços da base (19). Para unir ambas as peças é necessário rodar o tubo no sentido dos ponteiros do relógio até atingir o máximo.
• Puxe o tubo telescópico (16) até à alta desejada e fixe a alta do ventiladorutilizando para isso o anel de regulação da alta (17).

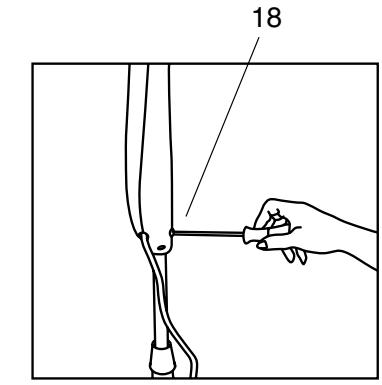

• Monte o corpo do ventilador (8) sobre o tubo (16) e, para o fixar, desaparafuse ligeiramente o parafuso de fixação (18) de forma a que o tubo telesópico (16) entre no interior do corpo do ventilador e, après isso, aperte de novo o parafuso de fixação e verifique se ambas as peças está fixas.

Montagem da rede e das palhetas

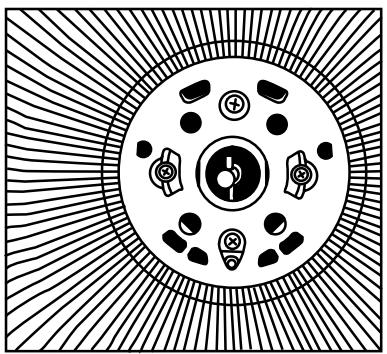

• Desenosque do corpo do ventilador a tampa (2) e o aro (4) e retire também o protector do eixo (21) que existe entre ambos. Coloque a rede posterior (5) sobre o corpo (8) de forma que as saliências existentes no corpo do ventilador coincidam com os orificios que existem na rede posterior (5) Fig 1.
  Fixe esta rede posterior (5) ao corpo do ventilador utilizingo para isso o aro (4),ajuste-o no sentido dos ponteiros do relógio. Fig 2.

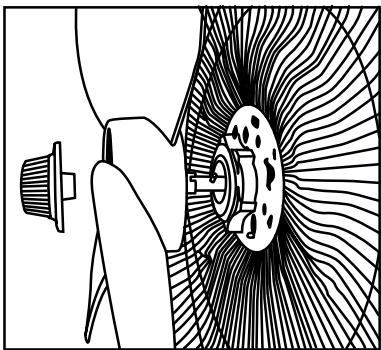

• Introduza as palhetas (3) de forma que as fendas que existem na sua parte posterior se integrem com as saliências existentes no corpo do ventilador (8). Fig 3

Fixe as palhetas rodando a tampa (2) no sentido contrario ao dos ponteiros do relógio. Por fim, verifique se rodam livremente.

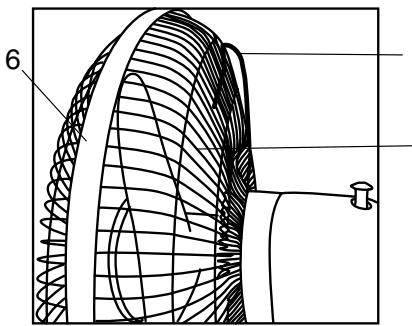

- Monte a rede frontal (1) introduzindo na guia existente no aró de união (6) a rede posterior (5). Ouvir-se-á um "clic". A patilha de fixação (7) deve ficar centrada na parte inferior.
- Feche a patilha de fixação (7) e aparafuse o aparfuso de segurarça.

FUNCIONAMENTO

• Para que o ventilador comece a functionar, pressione a tecla de acordo como caudal de ar que desejar: minimo (12), medio (13) ou Tmaximo (14).
• Ao pressionar a tecla de paragem (11) o ventilador deixará de funciona.
• Para fazer oscilar o ventilador horizontalmente pressione o botão (10); para o parar, puxe-o suavamente.

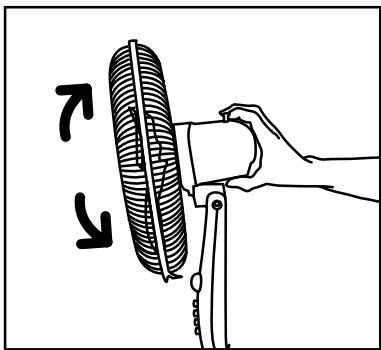

• O ventilador permite也是非常 una inclinação vertical de 45^ . Regule esta inclinação pressionando suavamente a parte superior do corpo do ventilador (8) para arente ou paraTRS. Fig. 4
• Se durante o funciona do ventilador não desejar usar o temporização de desligamento (15), este deverá permanecer na posão I.

• Este temporizador (15) permitir-lhe-á escolher o tempo que quer que o ventilador esteja em functimento num periodo máximo de 2 horas. Rode o temporizador até selecionar um periodo de tempo e, decorrido este, o aparecido desligar-se-á automaticamente.

• O seu aparecido deve ser desligado antes de qualquer operacao de limpeza.
• Limpe-o com um pano ligeiramente humido.
• Nunca submirja o aparelho em agua ou em qualquer及其他 liquido. Assegurar-se de que não chega nenhuma gota até a zona onde se situa o motor.
• Nunca use dissolventes nem detergentes abrasivos para a limpeza do aparheiro, poised poderia danIFICAR as partes plácicas do mesmo.
• Quando não utilizes o aparecido, este deve permanecer num lugar protegido da humidade.
