MANUAL DE UTILIZADOR CFL533CB HAIER

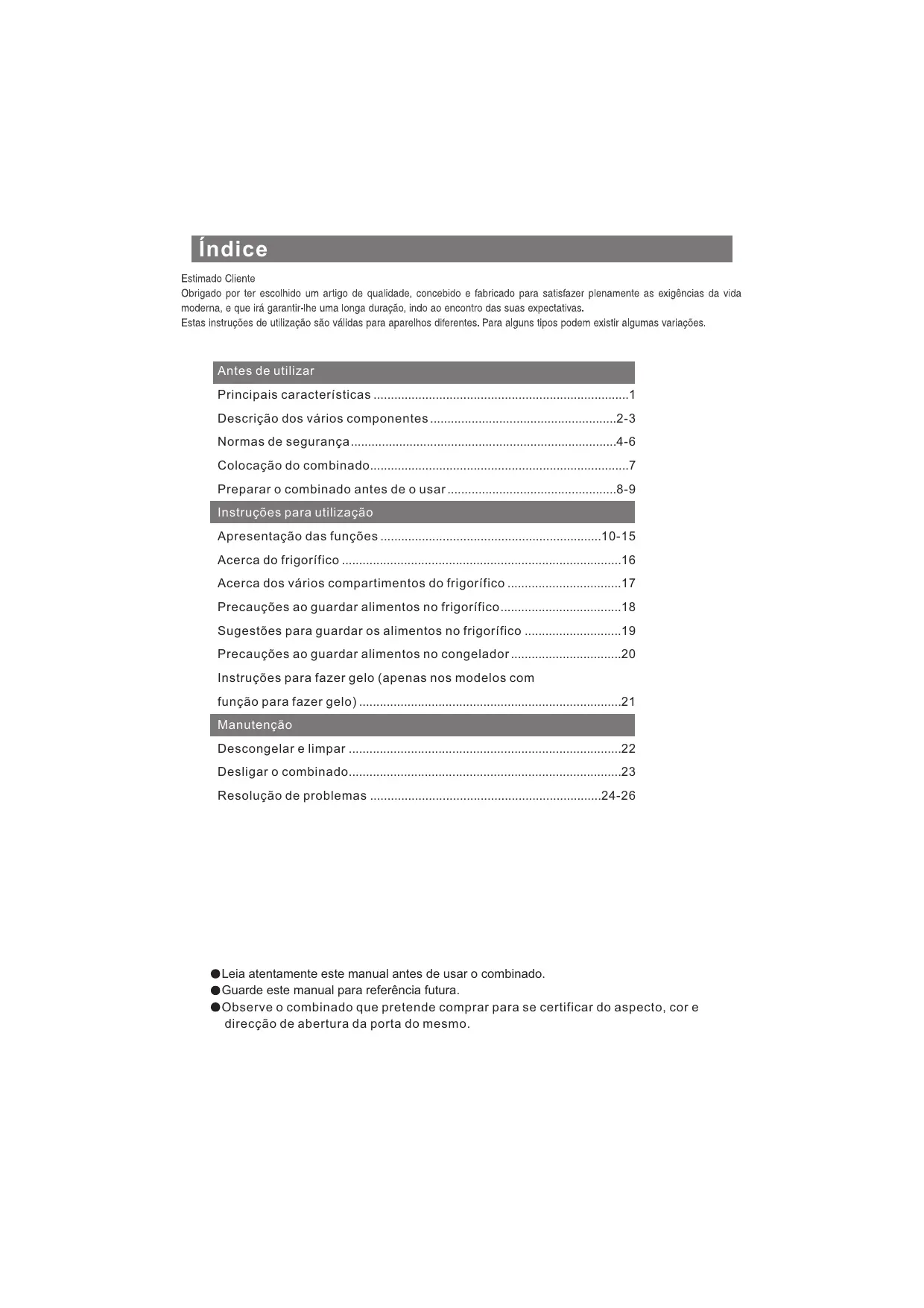

• Índice Antes de utilizar Principais características p. 1
• Descrição dos vários componentes p. 2
• -3 Normas de segurança p. 4
• -6 Colocação do combinado p. 7
• Preparar o combinado antes de o usar p. 8
• -9 Instruções para utilização Apresentação das funções p. 10
• -15 Acerca do frigorífico p. 16
• Acerca dos vários compartimentos do frigorífico p. 17
• Precauções ao guardar alimentos no frigorífico p. 18
• Sugestões para guardar os alimentos no frigorífico p. 19
• Precauções ao guardar alimentos no congelador p. 20
• Instruções para fazer gelo (apenas nos modelos com função para fazer gelo) p. 21
• Manutenção Descongelar e limpar p. 22
• Desligar o combinado p. 23
• Resolução de problemas -26 Leia atentamente este manual antes de usar o combinado. Guarde este manual para referência futura. Observe o combinado que pretende comprar para se certificar do aspecto, cor e direcção de abertura da porta do mesmo. Principais características Fazedor de gelo automático amovível (apenas nalguns modelos) A porta do congelador é substituída por duas gavetas. Isto facilita o acesso aos alimentos ao mesmo tempo de poupa energia e proporciona uma maior facilidade de utilização (apenas nalguns modelos). Estrutura para meia prateleira. Sistema de iluminação inovador e eficaz. Suporte para garrafas desdobrável. Caixa grande para legumes e com ajuste do nível de humidade. Função Férias O ligar/desligar do combinado é definido no visor (apenas nalguns modelos). O compartimento do frigorífico pode ser ligado/desligado independentemente. Função de alarme inteligente: alarme automático de sobreaquecimento, mau funcionamento, porta aberta. Teclas sensíveis ao toque (apenas nalguns modelos) Função para eliminar cheiros (apenas nalguns modelos). Compartimento para guardar produtos frescos a zero graus. Descrição dos vários componentes Modelos: AFL631CB/AFL631CS/AFD631CX/AFD631CB/AFD631CS/ AFD630IX/AFD630IB/AFD630IS/AFT630IX/ AFT630IB Compartimentos do frigorífico Painel de controlo Prateleira Suporte metálico para garrafas Tampa do compartimento para produtos frescos Compartimento para produtos frescos Tampa da caixa de legumes Caixa de legumes Caixa (incluindo caixa para ovos) Prateleira Compartimento para a manteiga Prateleira para garrafas médias Prateleira para garrafas grandes Prateleira para garrafas pequenas Gaveta intermédia Gaveta inferior Compartimentos do congelador Gaveta intermédia Tabuleiro transparente Gaveta inferior Os acessórios mostrados são aplicáveis a vários modelos. Podem existir Nota ligeiras diferenças entre os diversos modelos. Descrição dos vários componentes Modelos: CFE533CW/CFE533AW/CFE633CW/CFL533CB/CFL533CS/CFL533AB/ p. 24

CFL533AS/CFL633CB/CFL633CS

Painel de controlo Prateleira Suporte metálico para Caixa (incluindo caixa para ovos) Prateleira Compartimento para a manteiga Prateleira para garrafas médias Tampa do compartimento para produtos frescos Compartimento para produtos frescos Tampa da caixa de Caixa de legumes Prateleira para garrafas grandes Prateleira para garrafas pequenas Gavetas do congelador Nota Os acessórios mostrados são aplicáveis a vários modelos. Podem existir ligeiras diferenças entre os diversos modelos. Normas de segurança O combinado utiliza uma alimentação a.c. 220-240 V/50 Hz. Uma flutuação anómala em termos da voltagem pode fazer com que o combinado não funcione ou pode danificar o controlo da temperatura ou o compressor. O combinado pode também produzir um ruído fora do normal durante o funcionamento do compressor. Se tal acontecer, deve montar um regulador automático. Deve ser fornecida uma ficha de alimentação própria com a devida ligação à terra. O cabo de alimentação do combinado está equipado com uma ficha de 3 fios (ligação à terra) que encaixe numa tomada eléctrica padrão também com 3 fios (ligação à terra). Nunca corte ou remova o terceiro terminal (ligação à terra). A ficha deve ficar acessível após instalação do combinado. Cuidados a ter com o cabo de alimentação Segure pela ficha e não pelo cabo ao desligar o combinado. Certifique-se de que o cabo de alimentação não está entalado nalguma parte do combinado. Não pise o cabo de alimentação. Tenha cuidado para não tropeçar no cabo de alimentação e para não o danificar ao afastar o combinado da parede. Cabo de alimentação danificado Quando o cabo de alimentação é danificado ou a ficha se encontra desgastada, desligue o combinado e consulte um agente autorizado para proceder à substituição do cabo ou da ficha Se houver uma fuga de gás de hulha ou de Desligue o combinado nas seguintes outro gás inflamável na proximidade do situações: combinado Em caso de limpeza ou manutenção; Desligue a válvula do gás; Para substituir a lâmpada Abra as portas e as janelas; Não desligue ou ligue os cabos de alimentação do combinado ou de qualquer outro equipamento. Normas de segurança Nunca guarde materiais inflamáveis, explosivos ou corrosivos no combinado. Não guarde medicamentos, bactérias ou agentes químicos no combinado. Este combinado é um electrodoméstico, não sendo por isso apropriado para guardar materiais que requeiram temperaturas exactas. Vacina Bactéri Alaalin Ácido Gás Spray Mousse Agentes químicos Não guarde ou use gasolina ou outros Não coloque objectos instáveis (objectos materiais inflamáveis nas proximidades do pesados, recipientes cheios de água) na parte de cima do combinado para evitar combinado para evitar o risco de incêndio. quaisquer ferimentos pessoais causados pela queda dos mesmos ou ainda a possibilidade de choque eléctrico devido ao contacto com a água. Não se pendure nas prateleiras para garrafas existentes na porta do combinado. A porta pode desencaixar-se, as prateleiras podem soltar-se ou o combinado pode cair. Não se ponha em pé sobre as portas do compartimento de congelação quando quiser colocar ou retirar alimentos do frigorífico. Não toque na superfície interior do compartimento do congelador, sobretudo se tiver as mãos molhadas pois estas podem ficar coladas a esta superfície. Normas de segurança Abra e feche as portas utilizando apenas as pegas. O espaço existente entre as duas portas e entre estas e a estrutura externa do combinado é muito pequeno. Evite qualquer contacto com estas áreas para não entalar os dedos. Abra ou feche as portas do combinado apenas quando não existirem crianças na zona de movimentação da porta. Para garantir o correcto isolamento do combinado em termos do seu circuito eléctrico, não pulverize ou molhe o combinado ao limpá-lo e não o coloque numa zona húmida ou num local onde o mesmo possa ser salpicado por água. Qualquer operação de desmontagem ou de Nunca guarde garrafas de cerveja ou de a l t e r a ç ã o d o c o m b i n a d o a p e n a s d e v e s e r refrigerantes no congelador pois estas realizada mediante autorização. Qualquer podem rebentar ao congelar. movimentação do combinado pode danificar o circuito de refrigeração. Podem também verificarse danos materiais ou ferimentos pessoais. A reparação do combinado apenas deve ser levada a cabo por pessoal técnico devidamente qualificado. Desligue o combinado em caso de corte no abastecimento de energia ou antes de o limpar. Aguarde durante pelo menos 5 minutos antes de voltar a ligar o combinado. Se desligar e ligar novamente o combinado várias vezes poderá danificar o compressor. Quando quiser deitar o combinado fora e para evitar que as crianças fiquem presas no interior do mesmo, remova as portas e as prateleiras e deposite-as num local apropriado. Colocação do combinado Nivelação do combinado O combinado deve ser colocado sobre uma superfície plana e sólida. Se o combinado for colocado sobre uma plataforma, esta deve ser plana e feita de material forte e resistente ao fogo. Nunca utilize o material de embalamento como plataforma para o combinado. Se o combinado evidenciar alguma instabilidade, pode regular a altura dos pés ajustáveis rodando-os no sentido dos ponteiros do relógio ou em sentido contrário. Sentido dos ponteiros do Nunca coloque o combinado numa área húmida ou num local onde este possa ser salpicado de água. Limpe e seque os salpicos de água e as manchas com um pano macio. O combinado deve ser colocado num local bem ventilado e não muito longe de água potável. Deve deixar um espaço de pelo menos 20 cm e 10 cm em redor e por cima do combinado respectivamente. Ao topo Distânci À parte de trás Lado direito ou Não tente guardar uma grande quantidade de alimentos no congelador para evitar o funcionamento prolongado do compressor ou a queda de alimentos. Recomendamoslhe que não ultrapasse a altura das gavetas. O peso total dos alimentos guardados no congelador não deve exceder os 30 kg. Para evitar a queda de alimentos não puxe a gaveta com muita força ou na diagonal. O equipamento deve ser posicionado de forma a que a ficha fique acessível. Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, seu agente autorizado ou pessoal técnico qualificado para evitar qualquer situação de perigo. Aviso: Mantenha as aberturas de ventilação, tanto do equipamento como da estrutura embutida, livres de quaisquer obstruções. Aviso: Não use dispositivos mecânicos ou outros que acelerem o processo de descongelação para além dos recomendados pelo fabricante. Aviso: Não danifique o circuito de refrigeração. Aviso: Não use equipamentos eléctricos no interior dos compartimentos dos alimentos a não ser que se trate de equipamentos recomendados pelo fabricante. Aviso: Este equipamento não deve ser usado por pessoas (incluindo crianças) com uma reduzida capacidade física, sensorial ou mental, com falta de experiência ou conhecimentos a não ser sob supervisão ou caso lhes tenham sido dadas instruções relativas à utilização do equipamento pela pessoa responsável pela sua segurança. Aviso: As crianças devem ser sempre supervisionadas para ter a certeza de que não brincam com o equipamento. Preparar o combinado antes de o usar Remova todos os materiais de embalamento Remova também a esponja e a fita adesiva que prendem os acessórios. Verifique os acessórios e a documentação que acompanham o combinado Confirme os itens que constam da embalagem tendo como referência e lista de componentes. Se houver qualquer problema, peça ajuda na loja onde comprou o combinado. Instalação das pegas ( AFL631CB/AFL631CS/AFD631CX/AFD631C B/AFD631CS/AFD630IX/AFD630IB/AFD630IS / AFT630IX/ AFT630IB) Retire as duas pegas da caixa de acessórios e coloque-as nas respectivas ranhuras tal como mostra a imagem. Fixe as pegas às portas com os parafusos fornecidos (4) e de cima para baixo. Mova o combinado para o local onde o pretende usar (Consulte a secção “Colocação do combinado”) Recomendamos-lhe que limpe o combinado antes de o usar Limpe o interior e o exterior do combinado com água antes de colocar quaisquer alimentos no mesmo. Deixe o combinado descansar Depois de ter nivelado e limpo o combinado deixe-o descansar durante pelo menos 6 horas antes de o ligar de forma a garantir um funcionamento normal.

Preparar o combinado antes de o usar Ligação à fonte de alimentação Quando o combinado for ligado à fonte de alimentação, as temperaturas do frigorífico e do congelador são automaticamente definidas para 5 e -18 respectivamente. Modos de funcionamento do combinado Modo de ajuste manual: permite-lhe definir a temperatura usando a tecla respectiva (consulte a secção “Apresentação das funções"). Colocação de alimentos no combinado Coloque alimentos no combinado depois deste ter estado em funcionamento por algum tempo e quando o interior estiver suficientemente frio. Nota O combinado demora algum tempo a atingir a temperatura definida quando esta é alterada. Este período de tempo depende da diferença existente entre a temperatura actual e a definida, da temperatura ambiente, da frequência com que as portas do combinado são abertas e da quantidade de alimentos aí guardados.

Apresentação das funções 1 Modelos: CFE533CW/CFE533AW/CFE633CW/ Painel de controlo Botão de super refrigeração Botão para configuração da temperatura Indicador de do frigorífico alimentação Botão para configuração da temperatura do congelador Botão da função de super congelação Ligar o combinado pela primeira vez Ao ligar o combinado pela primeira vez, o LED indicador de alimentação acende. Será emitido um alarme devido à alta temperatura do congelador. Pode cancelar o alarme premindo qualquer botão. Configuração da temperatura do frigorífico A temperatura do frigorífico pode ser definida usando o botão para configuração da temperatura do frigorífico. Existem três opções possíveis em termos da temperatura do frigorífico: Férias, Normal e Super refrigeração. Configuração da temperatura do congelador A temperatura do congelador pode ser definida usando o botão para configuração da temperatura do congelador. Existem três opções possíveis em termos da temperatura do congelador: Fraca, Normal e Super congelação. Super refrigeração Seleccione esta função depois de ter colocado alimentos frescos no frigorífico. Prima o botão da função de super refrigeração para a activar. O LED indicador correspondente acende. Esta função será automaticamente desactivada quando a temperatura desce para o valor pretendido. Pode também desactivar esta função premindo novamente o botão de super refrigeração. Quando a temperatura no interior do combinado for muito baixa, a função de super refrigeração pode não estar a funcionar. Ou seja, ao premir uma vez o botão da função de “super regriferação”, ouvirá uma vez um aviso sonoro e o LED não pisca. Isto significa que a temperatura no interior do compartimento é muito baixa e a função de super refrigeração não necessita de ser activada. Super congelação Seleccione esta função depois de ter colocado uma grande quantidade de alimentos no congelador. Prima o botão da função de super congelação para a activar. O LED indicador correspondente acende. Esta função é automaticamente desactivada após 24 horas. Pode também desactivar esta função premindo novamente o botão de super congelação. Função Férias Se rodar o botão de configuração da temperatura do frigorífico para o modo “Férias” estará a activar este modo de funcionamento. Neste modo, o frigorífico funciona a uma temperatura relativamente alta. (Remova quaisquer alimentos frescos do frigorífico e feche a porta antes de activar esta função) Painel de controlo O visor do painel de controlo desliga-se automaticamente 1 minuto após a conclusão da operação. Este volta a acender se abrir a porta ou premir um qualquer botão. (O alarme não faz acender o visor do painel de controlo)

Apresentação das funções Alarme de porta aberta Quando uma das portas do combinado fica aberta por mais de 3 minutos, o indicador da função de super refrigeração fica intermitente e o aviso sonoro emite 3 bips de 30 em 30 segundos. Para silenciar o aviso sonoro feche a porta ou prima um botão qualquer. Alarme de subida da temperatura Quando a temperatura no congelador sobe para um determinado valor, o indicador da função de super congelação fica intermitente e o aviso sonoro faz-se ouvir de segundo a segundo. O aviso sonoro é silenciado quando a temperatura do congelador desce para o valor especificado ou premindo qualquer botão. Como desligar o frigorífico Defina a temperatura do frigorífico para OFF (Desligar). A parte do frigorífico é desligada enquanto que o congelador continua a funcionar normalmente. Como desligar o combinado Defina a temperatura do congelador para OFF (Desligar). O combinado deixa de funcionar. Isto não é o mesmo que desligar a alimentação. 2 Modelos: CFL533CB/CFL533CS/CFL533AB/CFL533AS/CFL633CB/CFL633CS

Configuração da Temperatura do Painel de controlo temperatura do congelador frigorífico A1 Botão para ligar/desligar a parte do frigorífico A3 Função de super refrigeração A5 Diminuir temperatura do frigorífico A7 Diminuir temperatura do congelador A9 Alarme de subida da temperatura/de porta aberta A2 Função Férias A4 Aumentar temperatura do frigorífico A6 Aumentar temperatura do congelador A8 Super congelação A10 Botão de alimentação Ligar o combinado pela primeira vez Quando o combinado é ligado pela primeira vez, o indicador de alimentação do o indicador do frigorífico acendem. A temperatura do frigorífico é mostrada como “-” devido à alta temperatura no interior. A temperatura do congelador é mostrada como “- -” devido à sua alta temperatura. O aviso sonoro faz-se ouvir. Prima o botão A9 para silenciar o aviso sonoro. Quando a temperatura descer para um determinado nível, as temperaturas tanto do frigorífico como do congelador são apresentadas como “5” e “-18” respectivamente. Configuração da temperatura do frigorífico Prima o botão A4 ou A5 para ajustar a temperatura do frigorífico. A temperatura do frigorífico varia de 2 a 8. A temperatura escolhida é automaticamente confirmada 5 segundos após conclusão da operação ou premindo qualquer outro botão.

Apresentação das funções Configuração da temperatura do congelador Prima o botão A6 ou A7 para definir a temperatura do congelador. A temperatura do congelador varia entre -16 e -24 . A temperatura escolhida é automaticamente confirmada 5 segundos após conclusão da operação ou premindo qualquer outro botão. Super refrigeração Seleccione esta função depois de ter colocado alimentos frescos no frigorífico. Prima o botão A3 para activar esta função. O LED indicador correspondente acende. Esta função será automaticamente desactivada quando a temperatura desce para o valor pretendido. Pode também desactivar esta função premindo novamente o botão A3. Quando a temperatura no interior do combinado for muito baixa, a função de super refrigeração pode não estar a funcionar. Ou seja, ao premir uma vez o botão da função de “super regriferação”, ouvirá uma vez um aviso sonoro e o LED não pisca. Isto significa que a temperatura no interior do compartimento é muito baixa e a função de super refrigeração não necessita de ser activada. Super congelação Seleccione esta função depois de ter colocado uma grande quantidade de alimentos no congelador. Prima o botão A8 para activar esta função. O LED indicador correspondente acende. Esta função é automaticamente desactivada após 24 horas. Pode também desactivar esta função premindo novamente o botão A8. Função Férias Prima o botão A2 para activar esta função. O LED indicador correspondente acende. Neste modo, o frigorífico funciona a uma temperatura relativamente alta. A temperatura do frigorífico será mostrada como “-” (Remova os alimentos frescos que tiver no combinado e feche a porta antes de activar esta função). Prima novamente o botão A2 para que o combinado assuma o seu funcionamento normal. O LED indicador correspondente desliga-se. Painel de controlo O visor do painel de controlo desliga-se automaticamente 1 minuto após a conclusão da operação. Este volta a acender se abrir a porta ou premir um qualquer botão. (O alarme não faz acender o visor do painel de controlo) Alarme de porta aberta Quando uma das portas do combinado fica aberta por mais de 3 minutos, o indicador do alarme fica intermitente e o aviso sonoro emite 3 bips de 30 em 30 segundos. Para silenciar o aviso sonoro feche a porta ou prima o botão A9. Alarme de subida da temperatura Quando a temperatura no congelador sobe para um determinado valor, o indicador do alarme acende e o aviso sonoro faz-se ouvir de segundo a segundo. O aviso sonoro é silenciado quando a temperatura do congelador desce para o valor especificado ou premindo o botão A9. Como desligar o frigorífico Mantenha premido o botão A1 durante 3 segundos, o frigorífico é assim desligado bem como o indicador correspondente enquanto que o congelador continua a funcionar normalmente. O ícone que indica a temperatura do frigorífico desliga-se também. Mantenha premido o botão A1 durante 3 segundos, o frigorífico é assim ligado bem como o indicador correspondente. O frigorífico assume a sua temperatura normal de funcionamento. Como desligar o combinado Mantenha premido o botão A10 durante 3 segundos, o indicador bem como o painel de controlo desligam-se e o combinado deixa de trabalhar. Mantenha novamente premido o botão A10 durante 3 segundos para ligar tanto o indicador correspondente como o painel de controlo e para que o combinado comece a funcionar normalmente. Isto não é o mesmo que desligar a alimentação.

Apresentação das funções Indicação de mau funcionamento O combinado continua a produzir frio mesmo que sejam mostrados os ícones assinalados pelas letras E e F como resultado de uma falha. Contacte o serviço de apoio ao cliente o mais rapidamente possível. 3 Modelo: AFD631CX/AFD631CB/AFD631CS/AFD630IX/AFD630IB/AFD630IS Painel de controlo A1 Botão para ligar/desligar a parte do frigorífico A2 Botão Menu A3 Botão para aumentar a temperatura A4 Botão para diminuir a temperatura A5 Botão de confirmação A6 Botão de alimentação Ícone da função de super refrigeração Ícone da função Férias Temperatura do frigorífico

Ícone do frigorífico Ícone do congelador Ícone de alarme Temperatura do congelador Ícone da função de super congelação Ícone da função de gelo (apenas nos modelos com capacidade para fazer gelo) Ícone da função de ajuste da hora para introdução de água (apenas nos modelos com capacidade para fazer gelo) Ligar o combinado pela primeira vez Quando o combinado é ligado pela primeira vez, o ícone assinalado pela letra G acende. A temperatura do frigorífico é mostrada como “-” devido à alta temperatura no interior. A temperatura do congelador é mostrada como “- -” devido à sua alta temperatura. O aviso sonoro faz-se ouvir. Prima o botão A5 para silenciar o aviso sonoro. O ícone assinalado pela letra G permanece ligado. Quando a temperatura descer para um determinado nível, o ícone assinalado pela letra G desliga-se e as temperaturas tanto do frigorífico como do congelador são apresentadas como “5” e “-18” respectivamente. Configuração da temperatura do frigorífico Prima o botão A2 até o ícone assinalado pela letra D ficar intermitente. Depois, prima o botão A3 ou A4 para ajustar a temperatura. A temperatura do frigorífico pode ser ajustada de 2 a 8. Depois de ter ajustado a temperatura para o valor pretendido, prima o botão A5 para confirmar. Nota : Tanto o ícone assinalado pela letra D como o ícone assinalado pela letra E ficam intermitentes Configuração da temperatura do congelador Prima o botão A2 até o ícone assinalado pela letra H ficar intermitente. Depois, prima o botão A3 ou A4 para ajustar a temperatura. A temperatura do congelador pode ser ajustada de -16 a -24. Depois de ter ajustado a temperatura para o valor pretendido, prima o botão A5 para confirmar. Nota : Tanto o ícone assinalado pela letra H como o ícone assinalado pela letra F ficam intermitentes

Apresentação das funções Função de super refrigeração Prima o botão A2 até o ícone assinalado pela letra B ficar intermitente. Depois, prima o botão A5 para confirmar a escolha da função de refrigeração rápida. O ícone assinalado pela letra B acende. Para desactivar esta função basta seguir o mesmo procedimento. Quando a temperatura no interior do combinado for muito baixa, a função de super refrigeração pode não estar a funcionar. Ou seja, ao premir uma vez o botão da função de “super regriferação”, ouvirá uma vez um aviso sonoro e o LED não pisca. Isto significa que a temperatura no interior do compartimento é muito baixa e a função de super refrigeração não necessita de ser activada. Função Férias Prima o botão A2 até o ícone assinalado pela letra C ficar intermitente. Depois, prima o botão A5 para confirmar a escolha da função de Férias. O ícone assinalado pela letra C acende. Para desactivar esta função basta seguir o mesmo procedimento. Função de super congelação Prima o botão A2 até o ícone assinalado pela letra I ficar intermitente. Depois, prima o botão A5 para confirmar a escolha da função de congelação rápida. O ícone assinalado pela letra I acende. Para desactivar esta função basta seguir o mesmo procedimento. Função de gelo (apenas nos modelos com capacidade para fazer gelo) Prima o botão A2 até o ícone assinalado pela letra J ficar intermitente. Depois, prima o botão A5 para confirmar a escolha da função de gelo. O ícone assinalado pela letra J acende. Para desactivar esta função basta seguir o mesmo procedimento. Nota : Se a função de fazer gelo não estiver instalada, o ícone H no ecrã passa a “Er” Ajuste da hora para introdução de água (apenas nos modelos com capacidade para fazer gelo) Prima o botão A2 até o ícone assinalado pela letra K ficar intermitente. Depois, prima o botão A5 para confirmar o ajuste da hora para introdução de água. O ícone assinalado pela letra K acende. A hora para introdução da água é assinalada pelos ícones identificados pelas letras H e D. Por exemplo, se a hora definida for 4.0s, o ícone assinalado pela letra H mostra o número 4 e o ícone assinalado pela letra D mostra o número 0. Prima o botão A3 ou A4 para ajustar a hora em períodos de 0,5 segundos. O ciclo desta função vai de 2 a 7 segundos. Depois de ter escolhido o período de tempo pretendido, prima o botão A5 para confirmar. O ícone assinalado pela letra K desliga-se. Para sair da opção de ajuste desta função siga o mesmo procedimento. Nota : esta operação apenas pode ser levada a cabo após selecção da função de gelo. Painel de controlo O visor do painel de controlo desliga-se 1 minuto após a conclusão da operação. Este acende sempre que abrir uma das portas do combinado ou se premir qualquer botão. (O alarme não faz acender o visor do painel de controlo) Alarme de porta aberta Quando uma das portas do combinado fica aberta por mais de 3 minutos, o ícone assinalado pela letra G fica intermitente e o aviso sonoro emite 3 bips de 30 em 30 segundos. Se fechar a porta, o alarme deixa de se ouvir e o ícone assinalado pela letra G desliga-se. Pode também silenciar o aviso sonoro premindo o botão A5. Alarme de subida da temperatura Quando a temperatura no congelador sobe para um determinado valor, o ícone assinalado pela letra G acende e o aviso sonoro faz-se ouvir de segundo a segundo. Quando a temperatura no congelador desce para um determinado valor, o alarme deixa de se ouvir e o ícone assinalado pela letra G desliga-se. Pode também silenciar o aviso sonoro premindo o botão A5. Como desligar o frigorífico Mantenha premido o botão A1 durante 3 segundos, o frigorífico é assim desligado enquanto que o congelador continua a funcionar normalmente. O ícone assinalado pela letra D desliga-se enquanto que o assinalado pela letra E fica menos brilhante. Mantenha novamente premido o botão A1 durante 3 segundos para ligar o frigorífico. O ícone assinalado pela letra D acende e o ícone assinalado pela letra E assume o seu brilho normal. Nota : se a função de refrigeração rápida ou de férias tiver sido previamente escolhida, esta será desactivada e o ícone correspondente desliga-se quando o frigorífico for desligado. Como desligar o combinado Mantenha premido o botão A6 durante 3 segundos, o painel de controlo desliga-se e o combinado deixa de

Apresentação das funções trabalhar. Mantenha novamente premido o botão A6 durante 3 segundos para ligar o painel de controlo e para que o combinado comece a funcionar normalmente. Isto não é o mesmo que desligar a alimentação. Indicação de erro O combinado continua a produzir frio mesmo que sejam mostrados os ícones assinalados pelas letras E e F como resultado de uma falha. Contacte o serviço de apoio ao cliente o mais rapidamente possível. 4 Models: AFT630IX/ AFT630IB Ap ê ndice

Acerca do frigorífico Coloque no frigorífico os alimentos que pretende guardar por curtos períodos de tempo ou para consumo diário. Embora a temperatura média na maior parte das áreas do combinado possa ser regulada para valores entre os 0 e os 10 , não recomendamos o armazenamento dos alimentos por períodos de tempo prolongados. O frigorífico apenas deve ser usado para guardar os alimentos por curtos períodos de tempo. Ajuste da altura das prateleiras As prateleiras podem ser ajustadas conforme o tamanho ou altura dos alimentos que quiser guardar. Para ajustar a altura de uma prateleira, remova-a primeiro da seguinte forma: levante a parte da frente da prateleira e depois puxe-a para fora. Para colocar a prateleira, encaixe as extremidades laterais desta nas ranhuras existentes para o efeito e empurre a prateleira para dentro. Utilização da caixa de legumes O frigorífico inclui uma caixa para legumes. É possível ajustar o nível de humidade desta caixa de acordo com as propriedades dos alimentos que aí colocar. Se rodar o botão de controlo da humidade para a direita estará a definir um nível de humidade superior adequado para guardar pepinos, uvas, kiwis, diospiros, etc. Se rodar o botão de controlo da humidade para a esquerda estará a definir um nível de humidade inferior adequado para guardar morangos, laranjas, alho, melão, ameixas, tomates, etc. Compartimento para guardar produtos frescos a zero graus A temperatura deste compartimento é mantida a cerca de 0 . Esta é a temperatura adequada para guardar peixe fresco, carne crua e alimentos cozinhados. Remoção das prateleiras para garrafas Para remover as prateleiras para garrafas, levante-as na direcção e segurando de ambos os lados puxe para fora na direcção . Depois de limpar as prateleiras, instale-as seguindo as etapas anteriores pela ordem inversa.

Acerca dos vários compartimentos do frigorífico Utilização da prateleira dobrável A fig. mostra a prateleira depois desta ter sido desdobrada. Esta pode ser utilizada para colocação de recipientes baixos contendo alimentos. A fig. mostra a prateleira dobrada. Esta pode ser utilizada para colocação de recipientes altos contendo alimentos. Para dobrar a prateleira do estado para o estado , basta empurrá-la para dentro seguindo a direcção da seta tal como mostra a figura. Para desdobrar a prateleira do estado para o estado , basta puxá-la para fora seguindo a direcção da seta tal como mostra a figura. Utilização do suporte metálico para garrafas A fig. mostra o suporte metálico para garrafas dobrado. Desta forma, obtém mais espaço. A fig. mostra o suporte metálico para garrafas desdobrado. Desta forma, pode colocar vários garrafas no suporte. Para abrir o suporte do estado para o estado , basta puxar a estrutura metálica para baixo. Para dobrar o suporte do estado para o estado , basta puxar a estrutura metálica para cima. Nota certifique-se de que ambas as extremidades do suporte estão ao mesmo nível. Caso contrário, a prateleira ou os alimentos aí colocados podem cair. Áreas de armazenamento recomendadas para os vários tipos de alimentos À medida que o ar frio circula pelo frigorífico há uma diferença de temperatura no interior dos compartimentos do mesmo. Os diferentes alimentos devem ser colocados nas respectivas áreas segundo as suas propriedades. Ovos, manteiga, queijo, etc. Bebidas, alimentos enlatados, etc. Temperos e pickles Refrigerantes, alimentos enlatados, bolos, etc. Vinho, champagne, etc. Leite, queijo, etc. Carne cozinhada, peixe fresco, carne fresca, etc. Fruta, legumes, saladas, etc. A lâmpada existente no frigorífico e sua substituição Parâmetros da lâmpada: 12 V, 1 W/4 W/5 W (a potência da lâmpada depende do modelo de combinado). A lâmpada é feita de LEDs proporcionando um baixo consume de energia e uma maior vida útil. Se detectar qualquer problema, contacte o serviço de apoio ao cliente.

Precauções ao guardar alimentos no frigorífico Deixe os alimentos quentes arrefecerem até atingirem a temperatura ambiente antes de os guardar no combinado. Limpe os alimentos e elimine quaisquer salpicos que estes possam ter antes de os colocar no combinado. Sempre que quiser guardar alimentos no combinado estes devem ser devidamente selados. Isto evita que a humidade dos alimentos se evapore e também que os mesmos se estraguem. Separação dos alimentos a guardar. Sempre que quiser guardar alimentos no combinado estes devem ser organizados conforme a categoria a que pertencem. Os alimentos de consumo diário devem ser colocados na parte das frente das prateleiras. Isto evita que tenha de manter a porta aberta durante um longo período de tempo e também que os alimentos se estraguem por se ter esquecido de os consumir. Não guarde grandes quantidades de alimentos. Os alimentos devem ser guardados com algum espaço entre os mesmos. Isto permite a livre circulação do ar frio o que lhe permite obter melhores resultados. Não coloque os alimentos muito próximo das paredes internas do combinado. Não deixe que os alimentos com muita humidade fiquem encostados às paredes internas do combinado. Caso contrário, estes podem ficar presos às paredes. Coloque os alimentos ligeiramente afastados das paredes internas do combinado. Nota Evite qualquer contacto entre os alimentos (especialmente alimentos com qualquer tipo de óleo) e o revestimento interno do combinado uma vez que o óleo pode corroer este revestimento. Recomendamos-lhe por isso que limpe qualquer vestígio de óleo sempre que este esteja presente.

Sugestões para guardar os alimentos no frigorífico Ao guardar nabos, rabanetes e outros legumes semelhantes corte as folhas para evitar que os nutrientes sejam absorvidos por estas. Descongele os alimentos congelados no frigorífico. Desta forma, pode usar os alimentos congelados para diminuir a temperatura no interior do frigorífico e poupar energia. Alguns legumes como, por exemplo, cebolas, alho, gengibre, castanhas-deágua e outros alimentos podem ser guardados por longos períodos de tempo à temperatura normal. Não é necessário guardar estes alimentos no combinado. Não guarde abóbora, melão, papaia, banana ou ananás no frigorífico pois isto promove o rápido amadurecimento dos mesmos. No entanto, se quiser amadurecer fruta que esteja verde deve guardá-la no frigorífico.

Precauções ao guardar alimentos no congelador Os alimentos quentes devem ser arrefecidos até atingirem a temperatura ambiente antes de serem guardados no combinado. Os alimentos cortados em pedaços pequenos congelam mais rapidamente e são depois mais fáceis de descongelar e cozinhar. O peso recomendado para cada porção é inferior a 2,5 kg. O melhor é colocar os alimentos em caixas antes de os colocar no congelador. O exterior da caixa deve estar seco para evitar que os vários recipientes fiquem colados. Os materiais de embalamento devem estar isentos de odor, devem ser herméticos, não venenosos e não tóxicos. De forma a evitar que os alimentos ultrapassem o seu prazo de validade, tome nota da data, da hora e do nome dos alimentos na embalagem. Tenha em atenção os diferentes períodos de congelação para os diferentes alimentos. DMA

Não coloque grandes quantidades de alimentos frescos no congelador. Consulte a informação sobre a capacidade de refrigeração do combinado. (Consulte a secção “Especificações técnicas”.) Retire apenas a quantidade de alimentos de que precisa do congelador. Os alimentos descongelados não podem voltar a ser congelados a não ser que sejam cozinhados primeiro. Caso contrário, poderão ser impróprios para consumo.

Instruções para fazer gelo (apenas nos modelos com função para fazer gelo) Preparativos antes de usar a função de fazer gelo Corte o tubo da água para o comprimento desejado ao mesmo tempo que se certifica de que este não fica muito dobrado. Normalmente, o comprimento total não deve ultrapassar os 5 metros. A utilização de um tubo maior pode diminuir a pressão da água e como resultado afectar a circulação da água e a capacidade de fazer gelo; O tubo da água deve ficar afastado de qualquer fonte de calor uma vez que não é resistente a altas temperaturas. O tubo da água deve ser instalado e testado por um técnico devidamente autorizado; O fazedor de gelo deve ser ligado a uma fonte de abastecimento de água com uma pressão entre os 1,5 e os 7 bar; Como limpar o tabuleiro dos cubos de gelo Desactive a função de fazer gelo no ecrã,retire o acessório de fazer gelo do combinado. Vire-o ao contrário para poder ver o tabuleiro dos cubos de gelo. Empurre o elemento de fixação em forma de elipse na direcção . Remova o tabuleiro dos cubos de gelo na direcção . Depois de limpar o tabuleiro, instale-o novamente seguindo as etapas anteriores pela ordem inversa.encaixe a máquina de fazer gelo, feche a porta do congelador e active a função de fazer gelo no ecrã. Precauções Nunca instale o tubo da água do fazedor de gelo em locais em que a temperatura ambiente seja inferior a 0 para evitar o congelamento da água no seu interior. O fazedor de gelo começa a fazer cubos de gelo quando a temperatura interna atinge os -12 ou abaixo. (Se estiver a usar o fazedor de gelo pela primeira vez ou se o voltar a usar após um período de tempo prolongado, os primeiros cubos de gelo criados devem ser deitados for a devido à existência de impurezas no tubo da água) Depois de colocar o combinado no local pretendido, o tubo da água deve ser colocado de forma a não ficar entalado. A instalação do fazedor de gelo apenas deve ser feita por um agente autorizado. Este fazedor de gelo apenas deve ser usado com água potável. Funcionamento do fazedor de gelo Em cada ciclo são feitos 8 cubos de gelo. A capacidade para fazer gelo depende da temperatura ambiente, da frequência com que a porta é aberta, da pressão da água e da temperatura do congelador entre outros factores. Para garantir que a caixa de armazenamento dos cubos de gelo está cheia, deve organizar os mesmos com frequência. Uma vez que o fazedor de gelo faz 8 cubos num só ciclo, é normal que alguns fiquem colados (para evitar esta situação diminua o abastecimento de água). Nota No caso de um combinado recém instalado, deixe o mesmo funcionar durante 24 horas antes de começar a fazer gelo. Se este for o seu primeiro fazedor de gelo Poderá ouvir alguns “estalidos” durante o processo de criação dos cubos de gelo. Não se preocupe, isto é normal. Se não utilizar os cubos de gelo frequentemente Os cubos de gelo que ficam guardados durante muito tempo podem ficar opacos ou apresentar um cheiro estranho. Esvazie a caixa de armazenamento do gelo regularmente e limpe-a com água morna. Antes de repor a caixa, deixe-a arrefecer e seque-a ao sol desde que este não esteja muito forte. Caso contrário, os cubos de gelo podem ficar presos à caixa. Se não quiser usar a caixa para guardar os cubos de gelo por um longo período de tempo. Remova todos os cubos de gelo da caixa e lave-a com água morna. Limpe a caixa com um pano seco antes de a voltar a introduzir no combinado. Depois, desligue a válvula existente entre a fonte de abastecimento de água e o combinado.

Descongelar e limpar Descongelar o congelador O congelador descongela automaticamente. Não é necessária qualquer intervenção por parte do utilizador. Limpeza O combinado deve ser limpo regularmente para evitar os maus cheiros causados por uma má distribuição dos alimentos no seu interior. Para sua segurança, desligue o cabo de alimentação antes de limpar o combinado. Limpe o combinado com um pano macio ou com uma esponja e usando água morna (à qual pode adicionar um detergente suave). Seque todas as gotas de água presentes nas superfícies do combinado com um pano seco. Como usar o filtro de limpeza (nalguns modelos) A vida útil deste filtro é de 5 a 6 anos. No entanto, como o tipo de alimentos guardados no combinado e os odores emitidos podem variar conforme as condições de utilização recomendamos-lhe que substitua o filtro ao fim de 3 anos. Após uma utilização prolongada, pode colocar o filtro ao sol por 30 minutos para remover os maus cheiros. Para o limpar, use água corrente me pequenas quantidades. Notas O combinado é muito pesado. Sempre que o deslocar para o limpar ou reparar, tenha cuidado para não estragar o chão. Mantenha o combinado na vertical ao deslocá-lo. Não tente deslocar o combinado balançando-o para evitar estragar o chão. Não pulverize ou derrame água sobre o combinado para evitar qualquer contacto do circuito eléctrico deste com a água. Não use escovas rijas, escovas de arame, detergentes em pó, gasolina, acetato de amilo, acetona e outros produtos do género, água morna ou soluções ácidas ou alcalinas. Limpe o combinado com o detergente especial para o efeito para evitar danos. Não toque nas peças de ferro frias com as mãos molhadas para evitar ficar com elas coladas às peças. Ao limpar, não use água morna para limpar as prateleiras de vidro que estejam frias. Se o fizer, o vidro pode partir-se devido à mudança repentina da temperatura e causar ferimentos pessoais ou danos materiais. Mantenha sempre limpa a área em redor da porta do combinado.

Desligar o combinado Medidas em caso de corte de energia Mesmo no Verão, os alimentos podem ser guardados no combiando por algumas horas após um corte de energia. Se houver um corte de energia, contacte a empresa de electricidade para se informar acerca da duração do corte. Não coloque alimentos adicionais no combinado durante um corte de energia e tente abrir a porta o menos possível. Se receber um aviso prévio de corte de energia e este corte durar mais de 24 horas, faça gelo e coloque-o num recipiente na parte superior do frigorífico.geben dies in einem Behälter in den oberen Bereich des Kühlbereiches. Nota Uma vez que a temperatura no interior do combinado aumenta durante um corte de energia ou durante outro tipo de falhas, o período de armazenamento e a qualidade dos alimentos sofre uma redução. Desligar o combinado Se o combinado não for usado por um período de tempo prolongado, desligue o cano de alimentação, desligue o fornecimento de água ao combinado e limpe-o seguindo os procedimentos descritos acima. Mantenha as portas do combinado abertas para evitar que os alimentos ainda contidos no seu interior emitam maus cheiros. Para garantir o bom funcionamento do seu combinado, recomendamos-lhe que este não seja desligado a não que tal seja necessário. Nota Antes de ir de férias Se se pretender ausentar por um período de tempo prolongado, desligue a alimentação e o abastecimento de água ao combinado, remova os alimentos e deixe o gelo derreter. Depois, limpe o interior e mantenha as portas do combinado abertas para evitar que os alimentos ainda contidos no seu interior emitam maus cheiros. Se prever que a temperatura ambiente vai descer abaixo dos 0 , peça a um técnico qualificado que faça a drenagem da água ainda existente no sistema de abastecimento de água ao combinado. Caso contrário, poderá sofrer danos materiais significativos se o tubo da água ou a junta de partir. Deslocar o combinado Desligue o combinado. Remova todos os ailmentos. Fixe bem as prateleiras e a caixa para legumes existentes no frigorífico bem como as prateleiras e outras peças amovíveis existentes no congelador usando para o efeito fita adesiva. Feche a porta e fixe com fita adesiva. Não incline o combinado num ângulo superior a 45 graus (na vertical) para evitar danificar o sistema de refrigeração. Não tente deslocar o combinado pela pega para evitar danos materiais ou ferimentos pessoais. Nunca coloque o combinado na horizontal. Aviso

Resolução de problemas Antes de pedir assistência, leia a seguinte informação para resolução de problemas. Esta pode poupar-lhe tempo e dinheiro. A tabela seguinte inclui os problemas mais comuns à excepção dos causados por defeitos de fabrico ou nos materiais usados no combinado. Problema Causas Soluções Funcionamento do combinado O compressor não funciona O combinado está sempre a funcionar ou funciona por longos períodos de tempo O combinado encontra-se a efectuar o ciclo de descongelação. O combinado não está ligado a uma tomada eléctrica. O combinado está DESLIGADO. Isto é normal nos combinados com função de descongelação automática. Verifique se a ficha está bem ligada à tomada eléctrica. Prima o botão de alimentação durante 3 segundos ou mais para ligar o combinado ou rode o botão da posição OFF (Desligar) para a posição de selecção da temperatura. A temperatura interna ou externa é muito alta. O combinado foi desligado durante um determinado período de tempo. O fazedor de gelo automático está a funcionar. A porta é aberta muito frequentemente ou por longos períodos de tempo. A porta do frigorífido/congelador não está bem fechada. A temperatura definida para o congelador apresenta um valor muito baixo. Neste caso, é normal o combinado funcionar por um período de tempo maior. Normalmente, o combinado demora cerca de 8 a 12 horas e ficar completamente frio. O processo de criação de gelo faz com que o combinado funcione por períodos de tempo maiores. Há entrada de ar quente para o interior do combinado o que faz com que este arranque frequentemente. Não abra a porta muito frequentemente. Certifique-se de que o combinado se encontra sobre uma superfície nivelada e de que não existem alimentos ou recipientes a bloquearem a porta. Consulte o tópico sobre a abertura/fecho de portas/gavetas na secção “Resolução de problemas” Defina a temperatura para um valor superior até obter a temperatura pretendida para o combinado. A temperatura do combinado demora 24 horas a estabilizar. Limpe ou substitua a borracha da porta. Se a borracha apresentar folgas o combinado pode ter de funcionar por um período de tempo maior para atingir a temperatura desejada. Limpe o condensador. A borracha em redor da porta do frigorífico/congelador está suja, gasta, rachada ou não é a borracha apropriada para este combinado. O condensador está sujo. Temperatura muito alta Temperatura muito alta no frigorífico/congel ad or A temperatura no congelador é muito alta enquanto que a temperatura no frigorífico está normal. A porta é aberta muito frequentemente ou por longos períodos de tempo. A temperatura está definida para um valor muito alto. A porta não está bem fechada. O condensador está sujo. Há entrada de ar quente para o interior do combinado sempre que a porta é aberta. Tente abrir a porta o menos possível. Reponha a temperatura. Consulte o tópico sobre a abertura/fecho de portas/gavetas na secção “Resolução de problemas” Limpe o condensador. A temperatura do congelador está definida para um valor muito alto. Defina a temperatura do congelador para um valor mais baixo. A temperatura do combinado demora 24 horas a estabilizar.

Resolução de problemas Problema Causas Soluções Temperatura muito alta A temperatura no A temperatura do frigorífico é muito alta frigorífico está definida para enquanto que a um valor muito alto. temperatura no congelador está normal. Defina a temperatura do frigorífico para um valor mais baixo. A temperatura do combinado demora 24 horas a estabilizar. Existência de água/humidade/gelo no combinado Existe acumulação de humidade nas paredes internas do combinado Clima quente e húmido. A porta não está bem fechada. A porta é aberta muito frequentemente ou por longos períodos de tempo. Neste tipo de condições há uma maior acumulação de gelo e de humidade. Consulte o tópico sobre a abertura/fecho de portas/gavetas na secção “Resolução de problemas” Não abra a porta muito frequentemente. Existência de água/humidade/gelo nas superfícies externas do combinado Existe acumulação de humidade no exterior do combinado ou entre as duas portas Clima húmido. A porta do combinado não está bem fechada. Isto leva à formação de condensação devido ao contacto entre o ar frio existente dentro do combinado e o ar quente existente no exterior. Isto é normal em climas húmidos. A condensação sofre uma redução quando houver também uma redução do nível de humidade. Consulte o tópico sobre a abertura/fecho de portas/gavetas na secção “Resolução de problemas” Fazedor de gelo automático O fazedor de gelo não faz gelo A capacidade para fazer gelo não é suficiente O fazedor de gelo não está ligado A válvula para abastecimento de água não está ligada A temperatura no interior do congelador não está suficientemente baixa O fazedor de gelo não está instalado. A capacidade para fazer gelo é inferior ao esperado A temperatura no interior do congelador não está suficientemente baixa Active o fazedor de gelo no painel de controlo. Ligue a válvula de fornecimento de água. Consulte o tópico “Temperatura muito alta” na secção “Resolução de problemas”. Instale o fazedor de gelo. O fazedor de gelo consegue fazer cerca de 1 kg de gelo em forma de cubos em 24 horas. Defina a temperatura do congelador para um valor mais baixo. O fazedor de gelo não pára de fazer gelo A barra de detecção de gelo está numa posição baixa devido a um qualquer objecto existente no congelador. Remova o objecto que está a obstruir a barra de detecção de gelo, liberte a barra e remova todos os pedaços de gelo existentes em redor da mesma. Os cubos de gelo têm um sabor desagradável Houve contaminação de odor com origem no frigorífico/congelador. A água fornecida ao fazedor de gelo não é água corrente. Os cubos de gelo estão guardados há muito tempo. Sele bem todos os alimentos. Deite fora os cubos de gelo que estão guardados há muito tempo ou os primeiros cubos que fez. Adicione um filtro ao tubo da água. Consulte uma empresa de purificação de água. Deite fora os cubos de gelo que estejam guardados há muito tempo. Maus cheiros no combinado O interior do combinado está sujo O interior do combinado precisa de ser limpo Existem alimentos de cheiro forte guardados no combinado.

Limpe o interior do combinado Embrulhe bem os alimentos. Resolução de problemas Problema Causas Soluções Se ouvir A porta do frigorífico está aberta. A temperatura do congelador está muito alta. Feche a porta ou silencie o alarme manualmente. É normal ouvir o alarme ao ligar o frigorífico pela primeira vez devido à alta temperatura deste. O alarme pode ser silenciado manualmente. Som anómalo O combinado não está colocado num local nivelado. O combinado está a tocar num outro objecto. Regule a altura dos pés do combinado. Remova os objectos existentes em redor do combinado. Som semelhante ao correr de água Este é o som do sistema de refrigeração Aquecimento da estrutura do combinado O sistema de eliminação da condensação está a funcionar. Avisos sonoros Isto é normal. Isto evita a formação de condensação e é normal. Significado do caixote do lixo com uma cruz em cima: Não elimine os equipamentos eléctricos juntamente com o lixo doméstico. Em vez disso, use os pontos de recolha existentes para o efeito. Contacte a autoridade local para mais informações sobre os esquemas de recolha disponíveis. Se os equipamentos eléctricos forem depositados em aterros ou lixeiras, pode haver fuga de substâncias perigosas as quais podem penetrar nos lençóis de água e na cadeia alimentar afectando a sua saúde e bem-estar. Ao substituir equipamentos velhos por novos, a loja está juridicamente obrigada a receber o seu equipamento velho sem qualquer custo para posterior eliminação do mesmo.
