MANUAL DE UTILIZADOR BD 208GAA HAIER

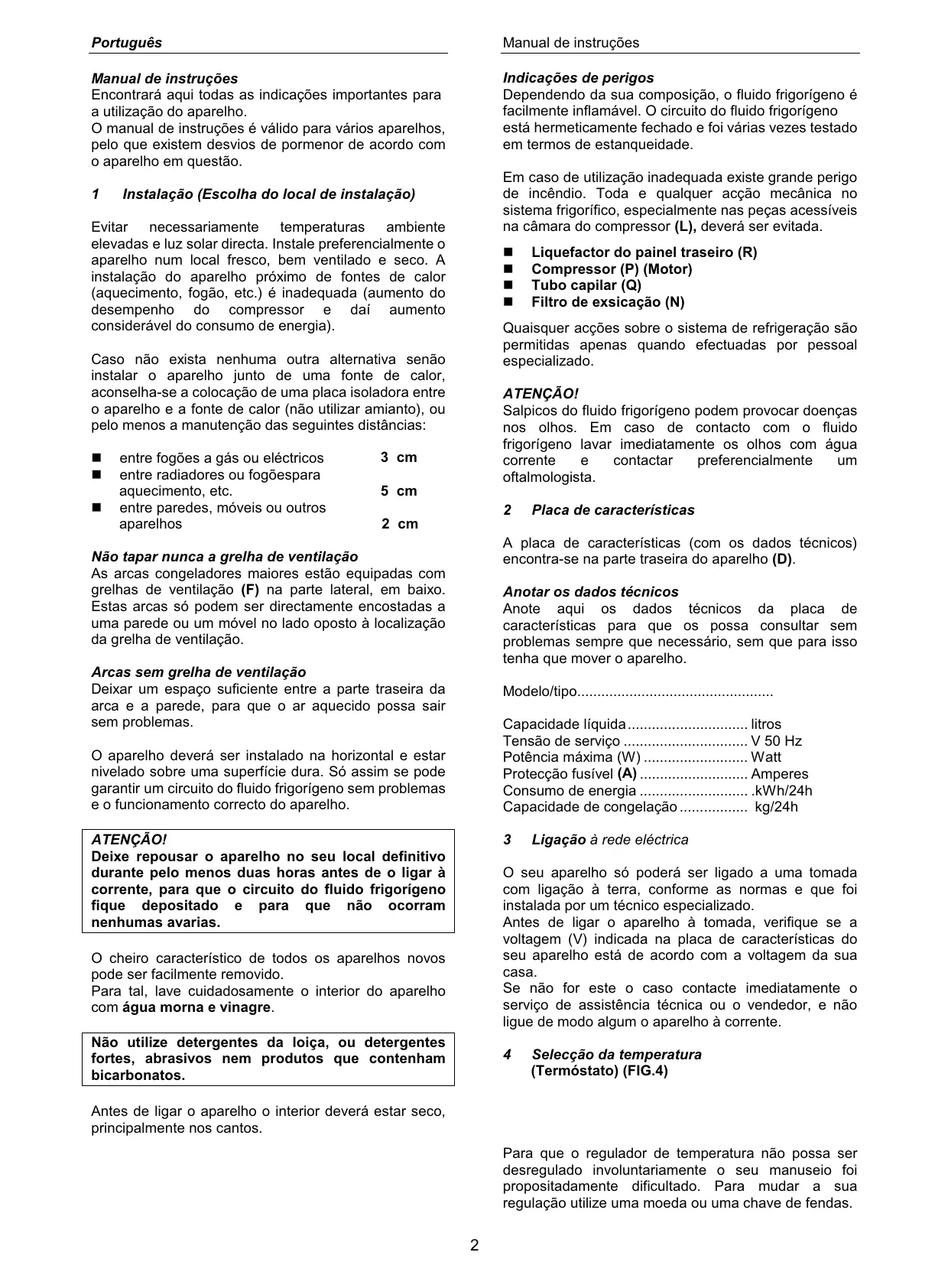

Português Manual de instruções Manual de instruções Encontrará aqui todas as indicações importantes para a utilização do aparelho. O manual de instruções é válido para vários aparelhos, pelo que existem desvios de pormenor de acordo com o aparelho em questão. Indicações de perigos Dependendo da sua composição, o fluido frigorígeno é facilmente inflamável. O circuito do fluido frigorígeno está hermeticamente fechado e foi várias vezes testado em termos de estanqueidade.

Em caso de utilização inadequada existe grande perigo de incêndio. Toda e qualquer acção mecânica no sistema frigorífico, especialmente nas peças acessíveis na câmara do compressor (L), deverá ser evitada. Instalação (Escolha do local de instalação) Evitar necessariamente temperaturas ambiente elevadas e luz solar directa. Instale preferencialmente o aparelho num local fresco, bem ventilado e seco. A instalação do aparelho próximo de fontes de calor (aquecimento, fogão, etc.) é inadequada (aumento do desempenho do compressor e daí aumento considerável do consumo de energia). „ Liquefactor do painel traseiro (R) „ Compressor (P) (Motor) „ Tubo capilar (Q) „ Filtro de exsicação (N) Quaisquer acções sobre o sistema de refrigeração são permitidas apenas quando efectuadas por pessoal especializado. Caso não exista nenhuma outra alternativa senão instalar o aparelho junto de uma fonte de calor, aconselha-se a colocação de uma placa isoladora entre o aparelho e a fonte de calor (não utilizar amianto), ou pelo menos a manutenção das seguintes distâncias: „ entre fogões a gás ou eléctricos „ entre radiadores ou fogõespara aquecimento, etc. „ entre paredes, móveis ou outros aparelhos ATENÇÃO! Salpicos do fluido frigorígeno podem provocar doenças nos olhos. Em caso de contacto com o fluido frigorígeno lavar imediatamente os olhos com água corrente contactar preferencialmente oftalmologista. 3 cm 5 cm

Placa de características 2 cm A placa de características (com os dados técnicos) encontra-se na parte traseira do aparelho (D). Não tapar nunca a grelha de ventilação As arcas congeladores maiores estão equipadas com grelhas de ventilação (F) na parte lateral, em baixo. Estas arcas só podem ser directamente encostadas a uma parede ou um móvel no lado oposto à localização da grelha de ventilação. Anotar os dados técnicos Anote aqui os dados técnicos da placa de características para que os possa consultar sem problemas sempre que necessário, sem que para isso tenha que mover o aparelho. Arcas sem grelha de ventilação Deixar um espaço suficiente entre a parte traseira da arca e a parede, para que o ar aquecido possa sair sem problemas. Modelo/tipo................................................. Capacidade líquida.............................. litros Tensão de serviço ............................... V 50 Hz Potência máxima (W) .......................... Watt Protecção fusível (A) ........................... Amperes Consumo de energia ........................... .kWh/24h Capacidade de congelação ................. kg/24h O aparelho deverá ser instalado na horizontal e estar nivelado sobre uma superfície dura. Só assim se pode garantir um circuito do fluido frigorígeno sem problemas e o funcionamento correcto do aparelho.

ATENÇÃO! Deixe repousar o aparelho no seu local definitivo durante pelo menos duas horas antes de o ligar à corrente, para que o circuito do fluido frigorígeno fique depositado e para que não ocorram nenhumas avarias. Ligação à rede eléctrica O seu aparelho só poderá ser ligado a uma tomada com ligação à terra, conforme as normas e que foi instalada por um técnico especializado. Antes de ligar o aparelho à tomada, verifique se a voltagem (V) indicada na placa de características do seu aparelho está de acordo com a voltagem da sua casa. Se não for este o caso contacte imediatamente o serviço de assistência técnica ou o vendedor, e não ligue de modo algum o aparelho à corrente. O cheiro característico de todos os aparelhos novos pode ser facilmente removido. Para tal, lave cuidadosamente o interior do aparelho com água morna e vinagre. Não utilize detergentes da loiça, ou detergentes fortes, abrasivos nem produtos que contenham bicarbonatos.

Selecção da temperatura (Termóstato) (FIG.4) Antes de ligar o aparelho o interior deverá estar seco, principalmente nos cantos. Para que o regulador de temperatura não possa ser desregulado involuntariamente o seu manuseio foi propositadamente dificultado. Para mudar a sua regulação utilize uma moeda ou uma chave de fendas.

Português Manual de instruções Ligar: Rodar o regulador para a direita > e ajustar a temperatura ao nível pretendido, entre: Min. (pouca refrigeração) e Máx. (a mais baixa temperatura)

Quando lâmpada vermelha acende simultaneamente accionado o alarme acústico, isto se o seu aparelho estiver assim equipado. O alarme desliga automaticamente quando ligar o BOTÃO DE REFRIGERAÇÃO RÁPIDA. A regulação da temperatura tem de ser ajustada conforme a:

Desempacotar completamente o aparelho. Tirar os elementos em esferovite da câmara do compressor (quando existente).

3. Retirar a documentação e todos os acessórios

existentes do interior do aparelho.

4. Lavar o interior do aparelho com água morna e

vinagre, e secar cuidadosamente com um pano.

5. Fechar o aparelho.

6. Inserir a ficha na tomada.

7. Ligar o aparelho ao rodar o regulador do

termóstato (FIG.4) para a direita (rodar o regulador primeiramente para a direita para a posição Máx.) (as lâmpadas verde e vermelha acendem).

8. Quando existente, ligar o BOTÃO DE

CONGELAÇÃO RÁPIDA (a lâmpada amarela acende também).

9. Não abrir o aparelho durante cerca de 4 horas até

que a lâmpada vermelha apague, para que no interior se possa repor o frio necessário.

10. Nesta altura é possível armazenar os produtos

com congelação rápida (já adquiridos como produtos congelados), tendo em conta o capítulo “Altura máxima de empilhamento”.

11. Desligar o BOTÃO DE CONGELAÇÃO RÁPIDA o

mais tardar 24 horas depois.

12. Se pretender congelar alimentos frescos, não

congelados, proceda como indicado no capítulo “Congelação / armazenagem de alimentos frescos”. Lâmpadas de controlo (FIG.4) Se o seu aparelho estiver equipado com lâmpadas de controlo, segue-se uma lista explicativa sobre a função de cada uma delas:

verde = CONTROL (controlo) O aparelho está ligado à corrente e em funcionamento A lâmpada de controlo verde tem de estar sempre acesa quando o aparelho está ligado à corrente eléctrica. É muito importante ter este facto em conta, dado que quando a electricidade faltar, as lâmpadas vermelha e amarela não funcionam, não podendo assim servir de aviso.

Colocar em funcionamento

Temperatura ambiente do aparelho Quantidade de alimentos armazenados Frequência de abertura da porta do aparelho Aconselhamos uma regulação média. Em breve saberá qual a regulação ideal para o tipo de utilização que faz do seu aparelho.

Alarme acústico vermelha = ALARM (alarme) A temperatura interna está demasiado elevada. A lâmpada vermelha acende por vários motivos: Atenção ! Não congelar garrafas com bebidas. O líquido aumenta de volume com a congelação e a garrafa pode rebentar. Não guarde nunca recipientes com substâncias explosivas (isqueiros a gás, gasolina, éter ou semelhante) na câmara de congelação do aparelho. Ao armazenar produtos congelados devem ser respeitadas as indicações do fabricante que se encontram na embalagem do produto. „ Primeiro funcionamento do aparelho „ Colocação em funcionamento após descongelação „ Abastecimento da arca com alimentos frescos Nestes casos, o acender da lâmpada vermelha é normal e apaga automaticamente quando a temperatura interna atingir cerca de -15ºC Ligue (quando existente) o BOTÃO DE CONGELAÇÃO RÁPIDA (FIG.4). (desligar o botão após 24 horas ou quando a lâmpada vermelha apagar novamente). Gelo e gelados apenas deverão ser consumidos alguns minutos após terem sido retirados do aparelho, de modo a evitar ferimentos nos lábios e na língua. Pelo mesmo motivo evite tocar nas paredes interiores congeladas do aparelho com as mãos molhadas. Consumir imediatamente os produtos ligeiramente ou totalmente descongelados, dado que já não podem ser novamente congelados. Abra o aparelho, se possível, apenas quando a lâmpada vermelha apagar novamente. Se a lâmpada continuar acesa 12 a 24 horas depois, deverá contar com uma possível avaria. Para tal consulte o capítulo: “O que fazer quando..” na parte final deste manual de instruções.

amarela = O BOTÃO DE REFRIGERAÇÃO RÁPIDA está ligado e a função do termóstato é suprimida. Congelação frescos

alimentos Praticamente todos os produtos frescos podem ser congelados e armazenados no seu aparelho. Elaboramos uma tabela com as indicações sobre os possíveis tempos de congelação e o material de embalagem indicado. (ver “Tabela de armazenagem” na parte final deste manual de instruções). O compressor refrigera em regime de funcionamento permanente, até que o BOTÃO DE REFRIGERAÇÃO RÁPIDA seja novamente desligado.

Português Escreva sempre os produtos que colocou na embalagem para congelação, porque mesmo utilizando sacos de congelação transparentes nem sempre se consegue identificar completamente os alimentos em estado congelado. Sugerimos que utilize as etiquetas para congelação existentes no mercado. Manual de instruções

Altura máxima de empilhamento Para garantir uma armazenagem adequada dos produtos congelados, não deverá nunca encher o compartimento (E) até em cima. Entre a tampa e o produto congelado deverá haver sempre um pouco de ar. Embale os produtos frescos em quantidades de acordo com o seu consumo, de modo a evitar que sejam descongeladas quantidades superiores ao consumo diário da sua casa. Regule impreterivelmente o regulador de temperatura (FIG.4) de acordo com a quantidade de enchimento. Escreva pelo menos as seguintes informações: Em caso de uma temperatura ambiente normal (+18ºC até +22ºC) sugerimos as seguintes regulações do regulador de temperatura, tendo também em conta o aspecto da poupança de energia: „ Nome do produto (por exemplo: bife de vaca) „ Peso „ Quantidade (Nº de peças) „ Data de congelação „ Data de consumo (ver tabela de armazenagem) de Regulação Quantidade de Marca enchimento empilhamento Prossiga como indicado a seguir: cheio meio cheio 1/4 e menos

Colocar alimentos frescos de preferência na prateleira lateral de pré-congelação (I) (não existente em todos os modelos) ou no fundo da arca, onde a temperatura é mais baixa. Evite que os alimentos frescos a congelar entrem em contacto directo com alimentos já congelados. Os produtos já congelados poderiam descongelar ligeiramente, não podendo ser cumprido o tempo de armazenagem. b) Encha o seu aparelho num espaço de tempo de 24 horas apenas com as quantidades de alimentos frescos de acordo com a capacidade de congelação do seu aparelho. Ver indicação na placa de características (XX kg/24h) c) Quando existente, ligue o BOTÃO DE CONGELAÇÃO RÁPIDA (FIG.4). (Não é necessário quando forem inseridos alimentos, por exemplo, congelados). d) 24 horas depois retire os alimentos já congelados do fundo da arca ou da prateleira de précongelação e coloque-os num cesto amovível (K), de modo a que a prateleira de pré-congelação ou o fundo da arca fiquem livres para a eventual congelação de produtos frescos. e) Desligar o BOTÃO DE CONGELAÇÃO RÁPIDA (a lâmpada amarela apaga). f) Regular o regulador de temperatura para uma posição de acordo com o grau de enchimento do aparelho (ver “Altura máxima de empilhamento”). g) Controlar a temperatura na prateleira de armazenamento (E), de preferência introduzindo um termómetro adequado à medição de temperaturas até -26ºC. A temperatura de armazenamento deverá estar sempre no mínimo em -18ºC. superior do meio inferior 12.00h 10.00h 08.00h 10 Duração da armazenagem O tempo de armazenagem para produtos congelados difere de acordo com o tipo de composição do produto. Tenha em conta as indicações dadas pelo fabricante na embalagem do produto. Para alimentos frescos que vai congelar, tenha em conta a tabela de armazenagem no final deste manual de instruções. Os produtos já descongelados deverão ser consumidos. Os produtos descongelados deverão ser consumidos num prazo de 24h. 11 Medidas de precaução e advertências „ Retirar a ficha da tomada em cada limpeza ou descongelação. „ Não abrir imediatamente a tampa da arca logo após tê-la fechado, nem utilize força. O vácuo que se poderá formar na borracha (B) desaparece ao fim de 1-2 minutos, de modo a permitir que a tampa possa ser de novo aberta. „ Os alimentos cozinhados inseridos em caixas com tampa deverão ser previamente arrefecidos à temperatura ambiente para evitar a condensação e a formação de gelo. „ Abrir a tampa da arca durante o menor tempo possível, de modo a não despender energia e evitar a formação excessiva de gelo no aparelho. „ No caso da lâmpada vermelha acender durante um período de tempo maior, não abrir de modo algum o aparelho e tomar imediatamente as medidas necessárias (ver “O que fazer quando...” na parte final deste manual de instruções). „ Não utilize nunca uma chave de fendas ou outras ferramentas de metal para retirar camadas de gelo. As paredes internas do aparelho são bastante sensíveis e não suportam arestas cortantes. Utilize somente espátulas de plástico ou madeira sem arestas cortantes. Reabastecimento de alimentos frescos (alimentos não congelados) Tenha em atenção que apenas 24 horas após o abastecimento de alimentos frescos é que poderá reabastecer o seu aparelho com quantidades adequadas (XX kg/24h) à capacidade de congelação do mesmo. (Não ultrapassar a altura máxima de empilhamento)

Manual de instruções Português As reparações de avarias que ocorreram devido a má utilização ou não seguimento de informações e conselhos dados neste manual e efectuadas pelo serviço de assistência técnica terão que ser custeadas pelo cliente e não são abrangidas pela garantia.

O que fazer quando........:

Nenhuma função (aparelho não funciona)>> Atenção ! O isolamento das paredes do aparelho possibilita em caso de avaria ou falha de energia, um tempo de armazenamento de 10 a 12 horas após ocorrência da mesma. Em aparelhos com isolamento forte o período de tempo é bastante superior. Consulte o seu vendedor sobre o “Tempo de armazenamento em caso de avaria” correspondente ao seu aparelho. Tenha em atenção: O compressor (M) (também designado por refrigerador) não tem que funcionar ininterruptamente. Ele é comandado pelo termóstato que se utiliza para regular a temperatura mediante o relativo (FIG.4); ligase automaticamente se a temperatura regulada na câmara de armazenamento for ultrapassada e desligase também automaticamente quando a mesma for alcançada. Em avarias de maior duração os produtos congelados começam a descongelar, pelo que deverá tomar rapidamente as respectivas medidas para resolução da avaria ou, se necessário, mudar os produtos para outro aparelho de refrigeração (possivelmente de um vizinho). Em todos os sistemas de refrigeração com compressor surgem ruídos quando o compressor está ligado. Estes ruídos são originados pelo motor em funcionamento no compressor e pelo fluxo do fluido frigorígeno nos tubos do sistema de refrigeração. Tais ruídos são normais e não significam nenhuma falha de funcionamento.

O aparelho não congela o suficiente O processo de refrigeração é demasiado longo O compressor trabalha demasiadas vezes Possíveis causas / Soluções: „ Teve em conta o facto de deixar repousar o aparelho no seu local definitivo, 2 horas antes de o ligar. (Depositar o circuito do fluido frigorígeno) ver: “Funcionamento do aparelho”. Em caso negativo; Com a arca fechada retire a ficha da tomada, levante a arca de lado durante pouco tempo e pouse novamente. Duas horas depois coloque a ficha novamente na tomada. Durante este tempo e até 12 horas depois não abra arca até que a lâmpada vermelha apague. Em divisões não aquecidas e húmidas surge por vezes a formação de água de condensação nas paredes exteriores do aparelho. Isto não é sinónimo de avaria e resolve-se por si só, quando o clima se tornar mais ameno. Contactar o serviço de assistência técnica „ A ficha está funcional e correctamente inserida na tomada Contacte o serviço de assistência técnica apenas quando não encontrar uma causa possível da avaria ou um meio para a resolver. Ver primeiro em “O que fazer quando...” „ A tomada tem corrente? (Verificar eventualmente com electrodoméstico como uma batedeira, etc.) pequeno „ A tampa do aparelho não fecha correctamente A borracha não é comprimida com força Teste: coloque uma folha de papel entre a borracha e a arca e feche a tampa. O papel apenas poderá ser retirado de todos os lados com dificuldade. Se o papel sair de um dos lados ou de vários com facilidade contacte o serviço de assistência técnica. 16 Serviço após-venda Consulte o documento de garantia em anexo ou a lista de empresas que fazem o serviço de assistência técnica, de modo a saber qual a empresa responsável pela assistência do seu aparelho. Se existirem várias empresas escolha a que estiver mais próxima da sua residência. Caso não tenha nenhuma lista de empresas que fazem o serviço de assistência técnica, solicite-o, se necessário, junto do seu vendedor. „ Grande formação de gelo nas paredes interiores (Ver “Limpeza e tratamento”) „ O aparelho é atingido por luz solar directa ou encontra-se perto de uma fonte de calor (fogão, aquecedor, etc.) Proteger o aparelho de luz solar directa / verificar a distância entre o aparelho e a fonte de calor / colocar uma placa de isolamento entre o aparelho e a fonte de calor „A quantidade de produtos frescos armazenados não é adequada à capacidade de refrigeração do seu aparelho (placa de características: XX kg/24h) ou foram armazenados alimentos demasiado quentes. (ver “Reabastecimento de alimentos frescos”) Para obter rapidamente auxílio tenha consigo os dados relevantes para a identificação do seu aparelho quando efectuar o telefonema: „Marca do aparelho „Modelo/Tipo „Tipo de avaria „Data da compra „Nome do vendedor 17 Garantia Respeitar as condições de garantia gerais e o período de garantia indicado na relativa ficha. Se a documentação do aparelho não conter nenhuma ficha de garantia, dirigir-se ao próprio vendedor. fabricante trabalha permanentemente melhoramento dos seus produtos. Por esse motivo, pedimos que compreenda que reservamos o direito de proceder a alterações na forma, no equipamento e nos aspectos técnicos.

TABELA DE CONSERVAÇÃO

Géneros alimentícios frescos Embalagem adequada

Tempo de conservação aprox. em meses 2-3

10-12 Carne picada > Saco de congelação de polietileno

Charcutaria > Saco de congelação de polietileno

Peixes pequenos > Saco de congelação de polietileno

Coração / Fígado > Saco de congelação de polietileno

Queijo > Saco de congelação de polietileno

Pão > Saco de congelação de polietileno

Peixes grandes > Saco de congelação de polietileno

Carne de porco > Folha de alumínio

Carne bovina > Folha de alumínio

Coelho > Folha de alumínio

Carne de carneiro > Folha de alumínio

Cogumelos > Saco de congelação de polietileno

Aspáragos > Saco de congelação de polietileno

Legumes (cortados) > Saco de congelação de polietileno

Morangos > Saco de congelação de polietileno

Tortas > Folha de alumínio

Frango > Folha de alumínio

Pato > Folha de alumínio

Ganso > Folha de alumínio

Couve-flor > Saco de congelação de polietileno

Feijão > Saco de congelação de polietileno

Pimentos > Saco de congelação de polietileno

Frutas cozidas > Recipiente de vidro

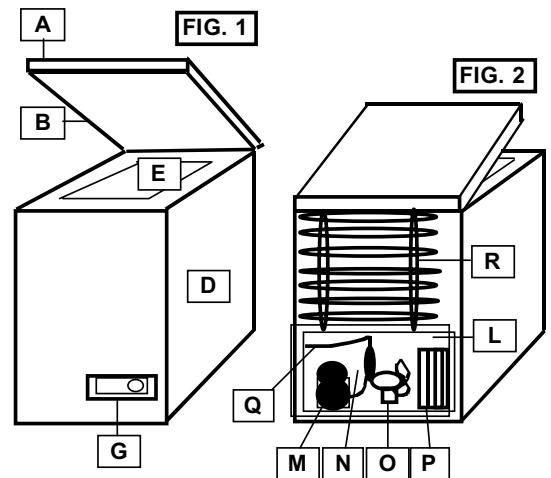

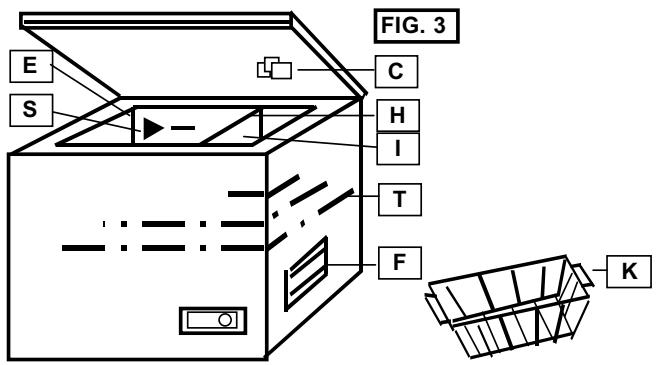

Português Componentes As peças existem individualmente de acordo com o modelo

Tampa da arca Vedação da tampa (borracha) Luz interior Caixa Espaço de armazenagem Grelha de ventilação Painel de comandos Separador Prateleira de pré-congelação Cesto amovível Câmara do compressor Compressor (Motor) Filtro de exsicação Ventilador Condensador Tubo capilar Liquefactor do painel traseiro Marca de empilhamento Liquefactor da parede exterior

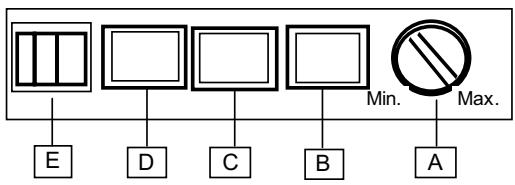

As diferentes variações dos painéis de comando FIG. 4 Por favor, marque a variante correspondente ao seu aparelho

1. Variante com botão para função de congelação rápida em separado

Max. Regulador da temperatura (Termóstato ALARME vermelha CONTROLO (a funcionar) verde INDICADOR DE CONGELAÇÃO RÁPIDA amarela BOTÃO DE CONGELAÇÃO RÁPIDA Em separado

2. Variante com botão luminoso de congelação rápida

Se as lâmpadas de controlo no seu aparelho estiverem dispostas de forma diferente, é sempre válido: verde = Controlo de funcionamento / vermelha = alarme / amarela = botão de congelação rápida
