MANUALE UTENTE BD 208GAA HAIER

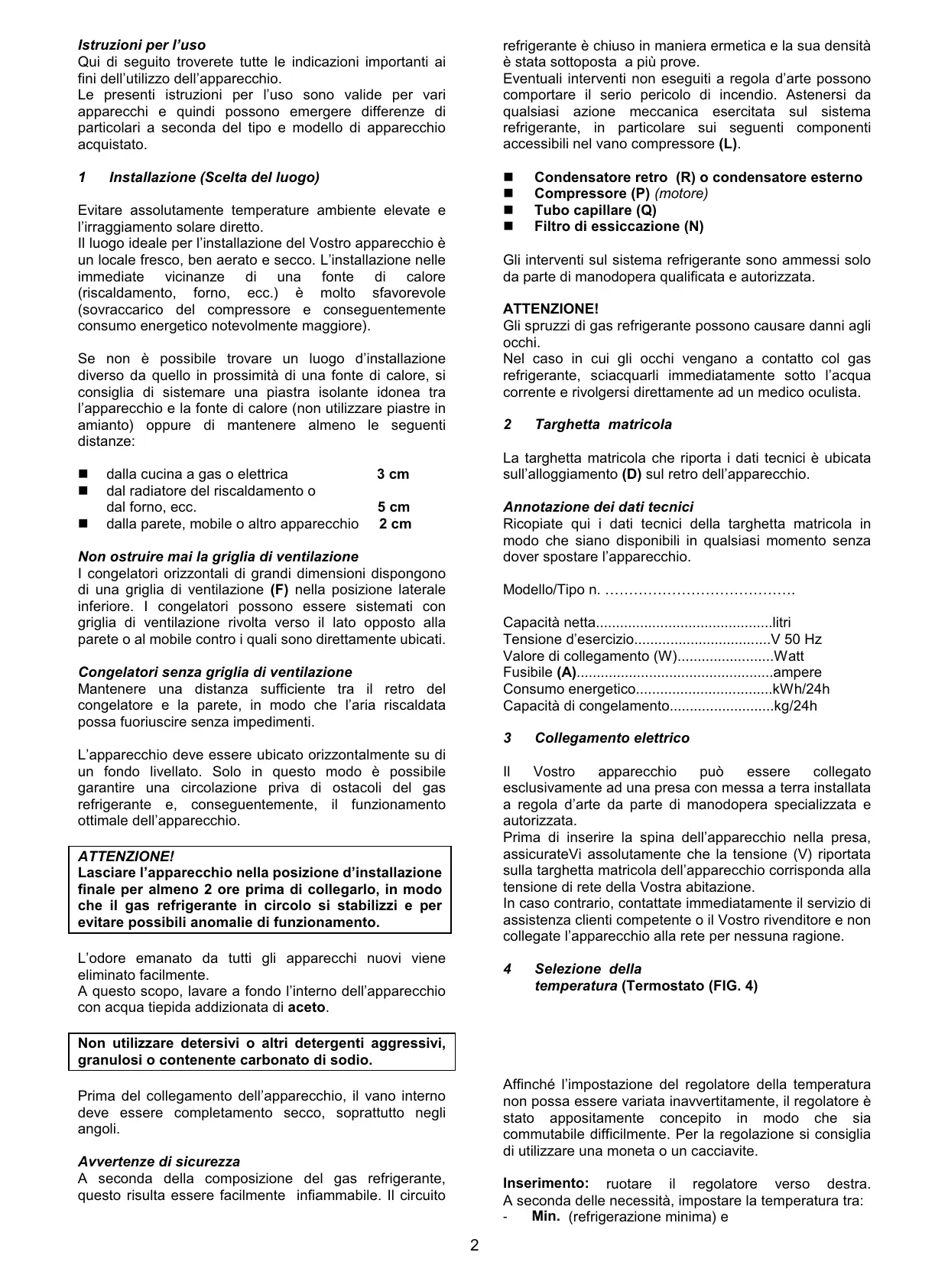

Istruzioni per l’uso Qui di seguito troverete tutte le indicazioni importanti ai fini dell’utilizzo dell’apparecchio. Le presenti istruzioni per l’uso sono valide per vari apparecchi e quindi possono emergere differenze di particolari a seconda del tipo e modello di apparecchio acquistato. refrigerante è chiuso in maniera ermetica e la sua densità è stata sottoposta a più prove. Eventuali interventi non eseguiti a regola d’arte possono comportare il serio pericolo di incendio. Astenersi da qualsiasi azione meccanica esercitata sul sistema refrigerante, in particolare sui seguenti componenti accessibili nel vano compressore (L).

Installazione (Scelta del luogo) Evitare assolutamente temperature ambiente elevate e l’irraggiamento solare diretto. Il luogo ideale per l’installazione del Vostro apparecchio è un locale fresco, ben aerato e secco. L’installazione nelle immediate vicinanze di una fonte di calore (riscaldamento, forno, ecc.) è molto sfavorevole (sovraccarico del compressore e conseguentemente consumo energetico notevolmente maggiore). Gli interventi sul sistema refrigerante sono ammessi solo da parte di manodopera qualificata e autorizzata. ATTENZIONE! Gli spruzzi di gas refrigerante possono causare danni agli occhi. Nel caso in cui gli occhi vengano a contatto col gas refrigerante, sciacquarli immediatamente sotto l’acqua corrente e rivolgersi direttamente ad un medico oculista. Se non è possibile trovare un luogo d’installazione diverso da quello in prossimità di una fonte di calore, si consiglia di sistemare una piastra isolante idonea tra l’apparecchio e la fonte di calore (non utilizzare piastre in amianto) oppure di mantenere almeno le seguenti distanze: „ dalla cucina a gas o elettrica „ dal radiatore del riscaldamento o dal forno, ecc. „ dalla parete, mobile o altro apparecchio Condensatore retro (R) o condensatore esterno Compressore (P) (motore) Tubo capillare (Q) Filtro di essiccazione (N)

Targhetta matricola La targhetta matricola che riporta i dati tecnici è ubicata sull’alloggiamento (D) sul retro dell’apparecchio. 3 cm 5 cm 2 cm Annotazione dei dati tecnici Ricopiate qui i dati tecnici della targhetta matricola in modo che siano disponibili in qualsiasi momento senza dover spostare l’apparecchio. Non ostruire mai la griglia di ventilazione I congelatori orizzontali di grandi dimensioni dispongono di una griglia di ventilazione (F) nella posizione laterale inferiore. I congelatori possono essere sistemati con griglia di ventilazione rivolta verso il lato opposto alla parete o al mobile contro i quali sono direttamente ubicati. Modello/Tipo n. …………………………………. Capacità netta............................................litri Tensione d’esercizio..................................V 50 Hz Valore di collegamento (W)........................Watt Fusibile (A).................................................ampere Consumo energetico..................................kWh/24h Capacità di congelamento..........................kg/24h Congelatori senza griglia di ventilazione Mantenere una distanza sufficiente tra il retro del congelatore e la parete, in modo che l’aria riscaldata possa fuoriuscire senza impedimenti.

L’apparecchio deve essere ubicato orizzontalmente su di un fondo livellato. Solo in questo modo è possibile garantire una circolazione priva di ostacoli del gas refrigerante e, conseguentemente, il funzionamento ottimale dell’apparecchio. Collegamento elettrico

Vostro apparecchio può essere collegato esclusivamente ad una presa con messa a terra installata a regola d’arte da parte di manodopera specializzata e autorizzata. Prima di inserire la spina dell’apparecchio nella presa, assicurateVi assolutamente che la tensione (V) riportata sulla targhetta matricola dell’apparecchio corrisponda alla tensione di rete della Vostra abitazione. In caso contrario, contattate immediatamente il servizio di assistenza clienti competente o il Vostro rivenditore e non collegate l’apparecchio alla rete per nessuna ragione. ATTENZIONE! Lasciare l’apparecchio nella posizione d’installazione finale per almeno 2 ore prima di collegarlo, in modo che il gas refrigerante in circolo si stabilizzi e per evitare possibili anomalie di funzionamento. L’odore emanato da tutti gli apparecchi nuovi viene eliminato facilmente. A questo scopo, lavare a fondo l’interno dell’apparecchio con acqua tiepida addizionata di aceto.

Selezione della temperatura (Termostato (FIG. 4) Non utilizzare detersivi o altri detergenti aggressivi, granulosi o contenente carbonato di sodio. Affinché l’impostazione del regolatore della temperatura non possa essere variata inavvertitamente, il regolatore è stato appositamente concepito in modo che sia commutabile difficilmente. Per la regolazione si consiglia di utilizzare una moneta o un cacciavite. Prima del collegamento dell’apparecchio, il vano interno deve essere completamento secco, soprattutto negli angoli. Avvertenze di sicurezza A seconda della composizione del gas refrigerante, questo risulta essere facilmente infiammabile. Il circuito Inserimento: ruotare il regolatore verso destra. A seconda delle necessità, impostare la temperatura tra: Min. (refrigerazione minima) e

Max. (temperatura più bassa). L’impostazione commisurata:

Rimuovere l’apparecchio dall’imballaggio.. Rimuovere le parti in polistirolo nel vano compressore (se presenti).

3. Rimuovere dal vano interno dell’apparecchio tutta la

documentazione e gli accessori eventualmente presenti.

4. Pulire il vano interno con acqua tiepida addizionata

di aceto ed asciugarlo a fondo con uno straccio.

5. Chiudere l’apparecchio.

6. Inserire la spina nella presa.

7. Mettere in funzione l’apparecchio ruotando verso

destra il regolatore della temperatura (FIG. 4) (inizialmente, ruotare completamente il regolatore verso destra, nella posizione max.). (La spia verde e la spia rossa si illuminano)

presente, inserire l’interruttore SUPERCONGELAMENTO (anche la spia gialla si accende).

9. Non aprire l’apparecchio per ca. 4 ore o fino a

quando la spia rossa non si è spenta in modo che il vano interno possa creare il freddo necessario.

10. A questo punto è possibile inserire gli alimenti a

congelazione rapida (alimenti comprati già congelati). (A tale proposito si veda il capitolo “Altezza massima di caricamento”).

11. Al più tardi dopo 24 ore disinserire nuovamente

l’interruttore di SUPERCONGELAMENTO.

12. Se desiderate congelare alimenti freschi e quindi

non già congelati, procedere come indicato nel capitolo “Congelamento/Conservazione di alimenti freschi”. alla temperatura dell’ambiente in cui è ubicato l’apparecchio; alla quantità di alimenti contenuti nell’apparecchio; alla frequenza di apertura dell’apparecchio. Si consiglia di impostare una temperatura media. In breve tempo, riuscirete a stabilire con cura l’impostazione migliore per Vostro fabbisogno attraverso un’osservazione precisa.

Spie luminose (FIG. 4) Se il Vostro apparecchio dispone di spie luminose, queste avranno i seguenti significati a seconda dell’illuminazione:

spia verde = CONTROL (controllo) L’apparecchio è collegato all’alimentazione elettrica ed è in funzione. La spia verde deve essere sempre accesa se l’apparecchio è collegato all’alimentazione elettrica ed è inserito. La presenza di questa condizione è di particolare importanza in quanto in caso di cadute di tensione la spia rossa e la spia gialla perdono la loro funzione e non possono segnalarVi nulla.

rossa = ALARM (allarme) Temperatura interna troppo elevata L’illuminazione della spia rossa può essere provocata da diverse condizioni, vale a dire: Attenzione! Non congelare bottiglie contenenti bevande. Il liquido si dilata durante la fase di congelamento e la bottiglia può scoppiare. Non conservare mai recipienti contenenti sostanze esplosive (accenditori a gas, benzina, etere o similari) nel vano di congelamento dell’apparecchio. In caso di conservazione di prodotti di congelazione rapida occorre assolutamente seguire le istruzioni del produttore riportate sulla confezione dell’alimento. „ prima messa in funzione dell’apparecchio; „ rimessa in funzione dopo lo sbrinamento; „ inserimento di alimenti freschi. In tali casi, l’illuminazione della spia rossa è normale. La spia si spegne automaticamente quando la temperatura all’interno ha raggiunto ca. -15°C. Inserire (se presente) l’interruttore SUPERCONGELAMENTO (FIG. 4). (Disinserirlo al massimo dopo 24 ore o quando la spia rossa si è spenta) Gelati e ghiaccioli devono essere degustati allo stato congelato solo pochi minuti dopo la rimozione dall’apparecchio per evitare ferite alle labbra ed alla lingua (abrasioni epidermiche). Per la stessa ragione, evitare di toccare le pareti interne ghiacciate con le mani bagnate. In ogni caso, aprire l’apparecchio possibilmente solo quando la spia rossa si è spenta. Se tuttavia la spia rossa resta illuminata anche dopo 1224 ore, è possibile che sia presente un guasto vero e proprio. Si consiglia di consumare immediatamente i prodotti scongelati o semi-scongelati. In linea generale, se ne sconsiglia il ri-congelamento. A questo scopo, fare riferimento al capitolo: “Ricerca guasti/Cause/Rimedi” all’interno delle presenti

gialla = l’interruttore di SUPER-CONGELAMENTO è inserito e la funzione del termostato è annullata.

Il compressore esercita la sua funzione di raffreddamento fino a quando l’interruttore di SUPERCONGELAMENTO viene di nuovo disinserito.

Messa in funzione dell’apparecchio Congelamento/Conservazione di alimenti freschi Quasi tutti i prodotti freschi possono essere congelati e conservati nel Vostro apparecchio. Abbiamo pertanto creato una tabella dei prodotti che vengono più frequentemente congelati dietro indicazione dei possibili periodi di conservazione e del materiale di avvolgimento da preferirsi (si veda “Tabella di conservazione” all’interno delle presenti istruzioni per l’uso). Allarme acustico Nel caso in cui l’apparecchio ne sia dotato, insieme all’illuminazione della spia rossa viene emesso un segnale di allarme acustico. Questo si disinserisce automaticamente se si inserisce l’interruttore di SUPERCONGELAMENTO.

Prima di inserirli nell’apparecchio, identificare i prodotti freschi sulle relative confezioni, in quanto - in caso di impiego di sacchetti di plastica trasparente - gli alimenti risultano difficilmente riconoscibili nello stato congelato. A questo proposito, si consiglia di utilizzare le etichette per prodotti congelati comunemente in commercio. Avvolgere i prodotti freschi in confezioni idonee suddividendoli nelle porzioni che siete soliti utilizzare per evitare di scongelare grossi quantitativi che non consumereste nemmeno in un’intera giornata. coperchio ed i prodotti congelati deve essere sempre presente un certo margine di distanza. Impostare sempre il regolatore della temperatura (FIG.4) a seconda della quantità di riempimento. In caso di temperatura ambiente normale (da +18°C a +22°C) consigliamo inoltre di effettuare le seguenti impostazioni del regolatore della temperatura al fine di consentire un risparmio energetico: Identificare le porzioni riportando almeno le seguenti informazioni: „ nome prodotto (ad es.: filetto di manzo); „ peso della porzione; „ quantità (numero di pezzi); „ data di congelamento; „ data di consumo (si veda la ‘Tabella conservazione’). Quantità riempimento

pieno semipieno 1/4 o meno di Contrassegno di Impostazione caricamento superiore intermedio inferiore ore 12.00 ore 10.00 ore 8.00 Successivamente, procedere come segue: 10 Durata di conservazione

possibilmente, riporre gli alimenti freschi nel vano di pre-congelamento laterale (I) (non presente in tutti i modelli) o sul fondo del congelatore dove è presente la temperatura più bassa. A questo proposito, evitare contatti tra gli alimenti freschi e quelli già congelati durante l’inserimento, altrimenti i prodotti congelati potrebbero scongelarsi ed Il periodo di conservazione previsto non sarebbe più valido. b) Entro 24 ore inserire i prodotti in modo da raggiungere solo la quantità di alimenti freschi adeguata per la capacità di congelamento del Vostro apparecchio. Si vedano i dati riportati sulla targhetta di omologazione (XX kg/24h). c) Se presente, inserire l’interruttore (FIG. SUPERCONGELAMENTO (non obbligatoriamente necessario se vengono inseriti alimenti già congelati (ad es.: prodotti di congelazione rapida]). d) Dopo 24 ore rimuovere i prodotti congelati dal fondo del congelatore o dal vano di pre-congelamento e sistemarli in un cestello (K) in modo che il vano di pre-congelamento o il fondo del congelatore possano essere liberati per il congelamento di eventuali altri alimenti freschi. e) Disinserire l’interruttore SUPERCONGELAMENTO (la spia gialla si spegne). f) Impostare il regolatore della temperatura in una posizione adeguata per il grado di riempimento dell’apparecchio (si veda “Altezza massima di caricamento”). g) Possibilmente, tenere sotto controllo la temperatura nel vano di conservazione (E) mediante l’inserimento di un termometro che sia in grado di misurare temperature fino a -26°C. La temperatura di conservazione deve sempre equivalere ad almeno -18°C. Aggiunta di alimenti freschi (alimenti non congelati) Aggiungere alimenti freschi non congelati solo dopo essersi assicurati che la presenza totale di alimenti freschi nell’arco delle 24 ore, non superi mai la quantità idonea per la capacità di congelamento (XX kg/24h) del Vostro apparecchio. (Non superare l’altezza massima di caricamento).

Il tempo di conservazione per i prodotti congelati pronti varia notevolmente a seconda del tipo e del confezionamento dell’alimento. A questo proposito, seguire le istruzioni fornite dal produttore riportate sulla confezione del prodotto. Per gli alimenti freschi da Voi congelati, seguire le indicazioni della tabella di conservazione all’interno delle presenti istruzioni per l’uso. I prodotti già scongelati devono essere consumati immediatamente. Consumare i prodotti scongelati nel giro di 24 ore.

Misure di sicurezza e indicazioni „ Ad ogni intervento di pulizia o sbrinamento, staccare la spina dalla presa di rete. „ Non aprire coperchio del congelatore immediatamente dopo la chiusura e non aprirlo con troppa forza. Il vuoto possibilmente presente sulla guarnizione (B) scompare dopo 1-2 minuti in modo che il coperchio possa essere di nuovo aperto normalmente. „ Lasciar raffreddare a temperatura ambiente gli alimenti cucinati prima di richiudere il coperchio del recipiente e riporli nell’apparecchio per evitare la formazione di condensa e ghiaccio. „ Lasciare sollevato il coperchio del congelatore per il più breve tempo possibile per non sprecare corrente e per evitare la formazione di ghiaccio superfluo nell’apparecchio. „ In caso di illuminazione improvvisa o più lunga del normale della spia rossa, non aprire l’apparecchio per nessuna ragione e adottare le misure idonee (si veda il capitolo “Ricerca guasti/ Cause/ Rimedi”, all’interno delle presenti istruzioni per l’uso)). „ Non utilizzare mai un cacciavite o altri utensili in metallo durante la rimozione dello strato di ghiaccio. Le pareti interne sono molto sensibili e non sopportano il contatto con forme appuntite. Utilizzare esclusivamente raschietti in materiale plastico o in legno.

Altezza massima di caricamento Per garantire una conservazione ottimale dei prodotti congelati, si consiglia di non riempire mai il vano di congelamento (E) fino al margine superiore. Tra il

Pulizia e manutenzione Per una cura delle parti esterne del Vostro apparecchio, utilizzare saltuariamente un lucidante per mobili o un altro detergente per oggetti laccati (da non utilizzarsi all’interno per nessuna ragione). Di tanto in tanto, pulire la (B) guarnizione con acqua calda senza utilizzare alcun detergente.

rivenditore il tempo di conservazione del Vostro apparecchio: “Tempo di conservazione in caso di guasto”. In caso di guasto duraturo, gli alimenti congelati cominciano a scongelarsi nel congelatore. A questo scopo, occorre adottare tempestivamente le misure idonee per l’eliminazione del guasto ed eventualmente sistemare gli alimenti congelati in un altro congelatore (eventualmente dai vicini). Il compressore (M) (motore del sistema refrigerante) non deve funzionare ininterrottamente. Il compressore viene comandato dal termostato che si utilizza per impostare la temperatura con il relativo regolatore (FIG. 4); si inserisce automaticamente se la temperatura impostata nel vano di conservazione viene superata e si disinserisce automaticamente quando questa viene nuovamente raggiunta.

Ogni sistema refrigerante a compressore produce una certa rumorosità quando il compressore è in funzione. Tale rumorosità è causata da un lato dal funzionamento del motore e dall’altro dalla circolazione del gas refrigerante nelle tubazioni del sistema refrigerante. Tali rumori sono quindi normali e non sono indice di alcuna anomalia di funzionamento. Cause e rimedi possibili: „ Vi siete ricordati di lasciar l’apparecchio nel luogo d’installazione definitivo per 2 ore prima di inserirlo (per la stabilizzazione del circuito del refrigerante)? Si veda: “Messa in funzione dell’apparecchio”. Nei vani non riscaldati in caso di rigide condizioni climatiche, può accadere che sulle pareti esterne dell’apparecchio venga a formarsi della condensa. Ciò non indica alcun guasto ed è una condizione che si ripristina da sola al ristabilirsi di condizioni climatiche più miti. In caso negativo: staccare la spina dalla presa con congelatore chiuso e sollevare il congelatore da un lato per breve tempo e riposarlo. Dopo 2 ore, reinserire la spina nella presa. Durante questo tempo e fino a 12 ore dopo o fino a quando la spia rossa non si è spenta, non aprire più il congelatore. Rivolgersi al servizio di assistenza clienti „ La spina dell’apparecchio è in buono stato ed è inserita correttamente nella presa? solo quando non si è in grado di trovare la causa di un possibile guasto anche dopo aver analizzato i possibili fattori o se non disponete dei mezzi necessari per la rimozione del guasto. A questo proposito, si leggano assolutamente le istruzioni di “Ricerca guasti/Cause/Rimedi”.

„ E’ presente tensione nella presa di alimentazione? (Eventualmente, controllare mediante il collegamento di un altro apparecchio come un mixer manuale). „ Il coperchio dell’apparecchio non si chiude saldamente. La guarnizione non viene premuta con forza. Prova: sistemare un foglio di carta da scrivere tra la guarnizione ed il congelatore e chiudere il coperchio. La carta deve essere estratta tirando da tutti i lati con fatica. Se la carta viene rimossa da uno o più punti senza resistenza, informare il servizio di assistenza Servizio di assistenza clienti Nella cartolina di garanzia allegata o nell’elenco dei punti di assistenza clienti allegato è riportato il nome della ditta competente per il servizio di assistenza clienti del Vostro apparecchio. Nel caso in cui siano indicati più punti di assistenza, scegliete quello più vicino a Voi. Nel caso in cui al Vostro apparecchio non sia allegato alcun elenco dei punti di assistenza, rivolgeteVi al Vostro rivenditore in caso di bisogno. „ Forte formazione di ghiaccio sulle pareti interne (si veda: “Pulizia e manutenzione”) „ L’apparecchio è stato esposto alla luce solare diretta o è sistemato troppo vicino ad una fonte di calore (forno, resistenza, ecc.). Proteggere l’apparecchio dai raggi solari diretti / Controllare la isolante tra l’apparecchio e la fonte di calore (si veda “Scelta del luogo d’installazione”). Per ottenere una pronta assistenza, si consiglia di tenere a portata di mano i dati importanti per l’identificazione del Vostro apparecchio al momento della chiamata: „ Quantità di alimenti freschi inseriti non idonea per la capacità di congelamento del Vostro apparecchio (targhetta di matricola: XX kg/24h) o inserimento di cibi ancora troppo caldi (si veda: “Aggiunta di alimenti freschi”). „ marca dell’apparecchio; „ modello / tipo; „ genere di guasto; „ data d’acquisto; „ nome rivenditore.

L’apparecchio non abbastanza freddo Il processo di congelamento dura troppo Il compressore entra in funzione troppo spesso Il produttore lavora incessantemente per sviluppare ulteriormente il proprio prodotto. Contando sulla vostra comprensione, ci riserviamo la facoltà di apportare modifiche di forma, equipaggiamento e tecnica di questo apparecchio. Garanzia Osservare le condizioni di garanzia generali e il periodo di garanzia indicato sulla relativa scheda. Nel caso in cui la documentazione del apparecchio non contenga alcuna scheda di garanzia, rivolgersi al proprio rivenditore.

Nessun funzionamento funziona) (l’apparecchio non Attenzione! In caso di guasti o di caduta di tensione, l’isolamento delle pareti dell’apparecchio consente un tempo di conservazione di 10-12 ore dall’insorgere dell’anomalia. Negli apparecchi dotati di isolamenti maggiori, il tempo di conservazione risulta prolungato. Richiedete al Vostro

TABELLA DI CONSERVAZIONE

Alimento fresco Imballo adatto

Tempo di conservazione ca.mesi 2-3

Piccoli pesci > Sacchetto in polietilene

Cuore/fegato > Sacchetto in polietilene

Formaggio > Sacchetto in polietilene

Pesci grossi > Sacchetto in polietilene

Carne di manzo > Foglio d'alluminio

Funghi > Sacchetto in polietilene

Cavolfiore > Sacchetto in polietilene

Fagioli > Sacchetto in polietilene

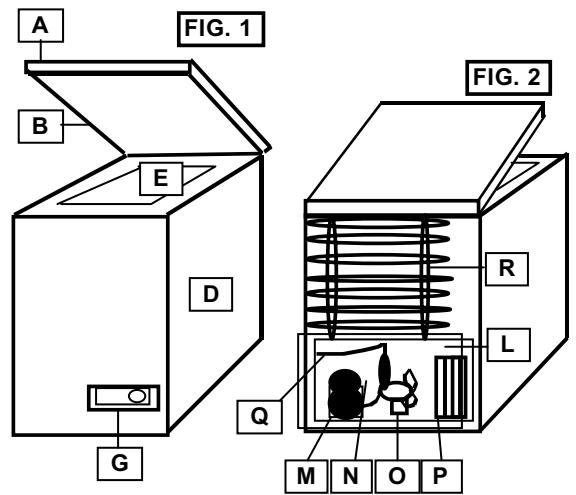

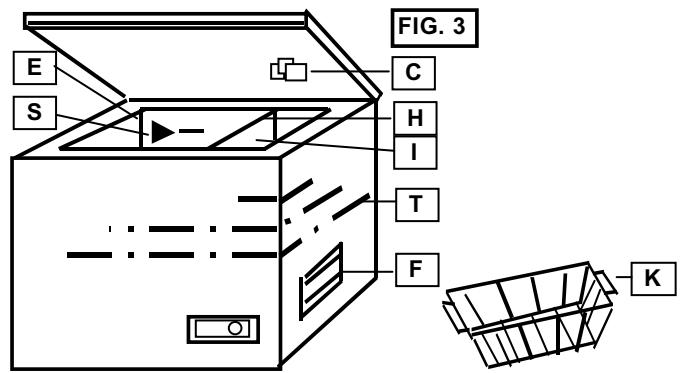

Italiano Componenti i componenti illustrati possono essere o non essere presenti a seconda dei modelli

Coperchio congelatore Guarnizione coperchio Illuminazione interna Alloggiamento Vano di conservazione Griglia di ventilazione Pannello di comando Divisoria Vano di precongelamento Cestello Vano compressore Compressore (motore) Filtro di essiccazione Ventilatore Condensatore Tubo capillare Condensatore retro Contrassegno d’impilaggio Condensatore parete esterna

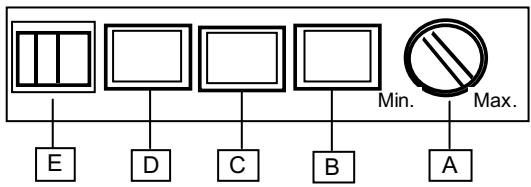

Diverse varianti dei pannelli di comando FIG. 4 Si prega di segnare le varianti pertinenti al Vostro apparecchio 1° variante con interruttore separato per funzione di supercongelamento Min.

Max. Regolatore della temperatura (termostato) ALARME Spia rossa CONTROLLO (in funzione) Spia verde SUPER GONGELAMENTO Spia gialla INTERRUTORE SUPER separato

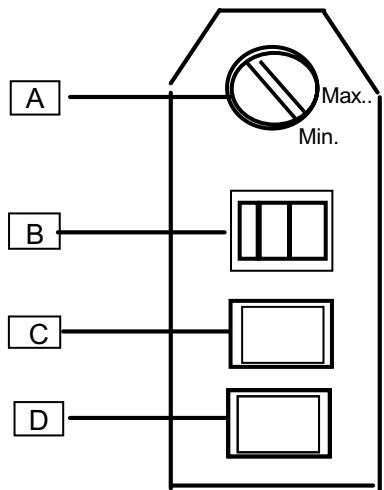

2° variante con interruttore di supercongelamento

Max.. Min. Regolatore della temperatura (termostato) SUPER GONGELAMENTO Spia gialla ALARME Spia rossa CONTROLLO (in funzione) Spia verde

Se le spie sono disposte diversamente sul Vostro apparecchio vale sempre quanto segue: spia verde = controllo del funzionamento / spia rossa = allarme / spia gialla = funzione di supercongelamento
