MANUAL DE UTILIZADOR ARCTIS G 7 88 53-6I AEG

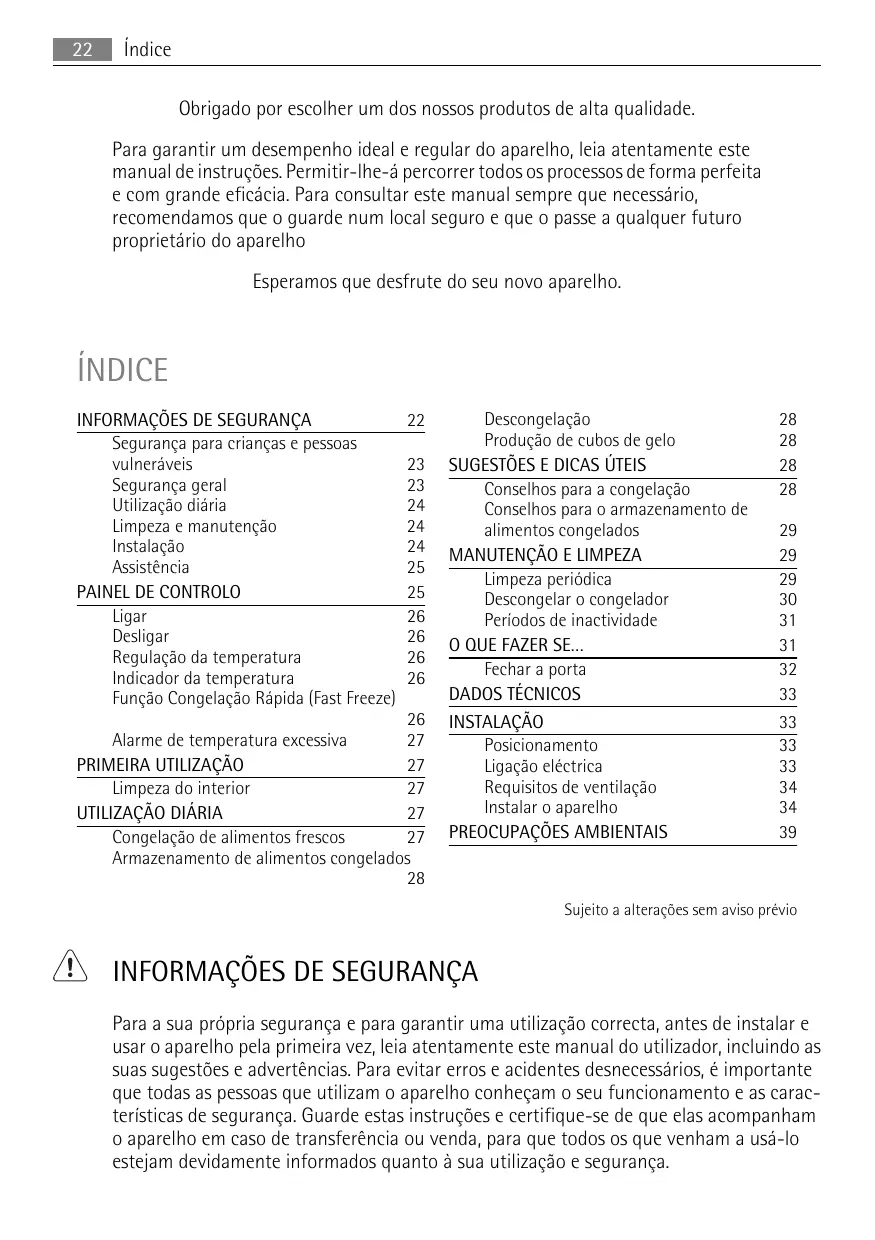

Índice Obrigado por escolher um dos nossos produtos de alta qualidade. Para garantir um desempenho ideal e regular do aparelho, leia atentamente este manual de instruções. Permitir-lhe-á percorrer todos os processos de forma perfeita e com grande eficácia. Para consultar este manual sempre que necessário, recomendamos que o guarde num local seguro e que o passe a qualquer futuro proprietário do aparelho Esperamos que desfrute do seu novo aparelho. ÍNDICE

INFORMAÇÕES DE SEGURANÇA

Segurança para crianças e pessoas vulneráveis Segurança geral Utilização diária Limpeza e manutenção Instalação Assistência

Ligar Desligar Regulação da temperatura Indicador da temperatura Função Congelação Rápida (Fast Freeze)

Congelação de alimentos frescos Armazenamento de alimentos congelados

Descongelação Produção de cubos de gelo

SUGESTÕES E DICAS ÚTEIS

Conselhos para a congelação Conselhos para o armazenamento de alimentos congelados

MANUTENÇÃO E LIMPEZA

Limpeza periódica Descongelar o congelador Períodos de inactividade

INSTALAÇÃO Posicionamento Ligação eléctrica Requisitos de ventilação Instalar o aparelho

Sujeito a alterações sem aviso prévio

INFORMAÇÕES DE SEGURANÇA

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança. Informações de segurança

Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão. Segurança para crianças e pessoas vulneráveis

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.
• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.
• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta para evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.
• Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne numa armadilha fatal para uma criança. Segurança geral CUIDADO Mantenha as aberturas de ventilação sem obstruções.
• O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como explicado neste manual de instruções.
• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.
• Não utilize outros aparelhos eléctricos (tais como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.
• Não danifique o circuito refrigerante.
• O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho, um gás natural com um alto nível de compatibilidade ambiental, que é, no entanto, inflamável. Durante o transporte e a instalação do aparelho, certifique-se de nenhum dos componentes do circuito refrigerante está danificado. Se o circuito refrigerante se danificar: – evite chamas livres e fontes de ignição – ventile totalmente a divisão onde o aparelho se encontra
• É perigoso alterar as especificações ou efectuar qualquer tipo de alteração neste produto. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico. ADVERTÊNCIA Qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser substituído por um técnico certificado ou um técnico qualificado.

1. Não deve colocar extensões no cabo de alimentação.

Informações de segurança

2. Certifique-se de que a ficha não está esmagada ou danificada pela parte traseira do

aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.

3. Certifique-se de que consegue alcançar a ficha do aparelho.

4. Não puxe o cabo de alimentação.

5. Se a tomada da ficha de alimentação estiver solta, não introduza a ficha de alimentação. Existe um risco de choque eléctrico ou incêndio.

6. Não deve utilizar o aparelho sem a tampa da lâmpada 6) iluminação interior.

Este aparelho é pesado. Tenha cuidado quando o deslocar. Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos molhadas, pois pode causar abrasões na pele ou queimaduras de gelo. Evite a exposição prolongada do aparelho à luz solar directa. As lâmpadas 7) utilizadas neste aparelho são lâmpadas para efeitos especiais, seleccionadas apenas para aparelhos electrodomésticos. Não são adequadas para iluminar uma divisão. Utilização diária

Não coloque panelas quentes nas partes de plástico do aparelho. Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir. Não coloque alimentos directamente contra a saída de ar na ventilação traseira. 8) Depois de descongelados, os alimentos não devem ser recongelados. Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.

• As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Consulte as respectivas instruções.
• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.
• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho. Limpeza e manutenção
• Antes da manutenção, desligue o aparelho e desligue a ficha de alimentação eléctrica da tomada.
• Não limpe o aparelho com objectos de metal.
• Não utilize objectos afiados para retirar o gelo do aparelho. Utilize um raspador de plástico. Instalação Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

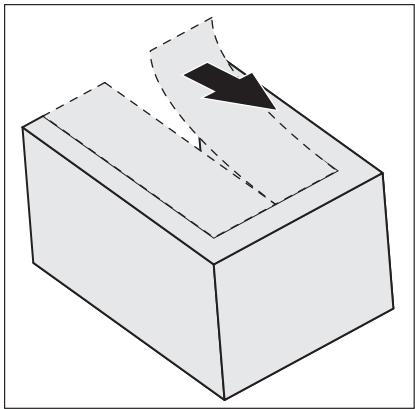

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.

6) Se a tampa da lâmpada tiver

7) Se a lâmpada estiver prevista

8) Se o aparelho não criar gelo

• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compressor.
• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.
• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.
• Não coloque o aparelho perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.
• Ligue apenas a uma fonte de água potável. 9) Assistência
• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser efectuados por um electricista qualificado ou pessoa competente.
• A manutenção deste produto deve ser efectuada por um Centro de Assistência autorizado, o qual deverá utilizar apenas peças sobressalentes originais. Protecção ambiental Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo são recicláveis.

Indicador luminoso Regulador da temperatura Luz da função Congelação Rápida Botão Congelação Rápida Botão de reiniciação do alarme acústico 5 Luz de alarme

9) Se estiver prevista uma ligação hídrica

1. Introduza a ficha na tomada.

2. Rode o regulador de temperatura no sentido dos ponteiros do relógio para uma definição média.

3. O indicador luminoso acender-se-á e será emitido um som durante apenas 2 segundos

para indicar que o aparelho se encontra ligado. 4. A luz de alarme piscará e o sinal sonoro de alarme será emitido, indicando que a temperatura no interior do aparelho está demasiado elevada.

5. Pressione o botão de Congelação Rápida e o sinal sonoro será desligado.

6. Pressione o botão de Congelação Rápida novamente e a luz de Congelação Rápida

acender-se-á. O congelador começará a funcionar. Desligar

1. Para desligar o aparelho, rode o regulador de temperatura para a posição "O" e será

emitido um sinal sonoro durante apenas 2 segundos.

2. O indicador luminoso desliga-se.

Regulação da temperatura A temperatura no aparelho é controlada pelo regulador de temperatura localizado na base do armário. Para utilizar o aparelho, proceda do seguinte modo:

• rode o regulador de temperatura para definições inferiores para obter a frescura mínima.
• rode o regulador de temperatura para definições superiores para obter a frescura máxima. Normalmente, uma definição média é a mais adequada. No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura dentro do aparelho depende da:
• temperatura ambiente
• frequência de abertura da porta
• quantidade de alimentos conservados
• localização do aparelho. Indicador da temperatura O regulador de temperatura pode ser utilizado para a regulação variável da temperatura de armazenamento para os seus alimentos congelados. As condições ideais de armazenamento ocorrem a -18 ºC e podem ser verificadas no termómetro. +10

Função Congelação Rápida (Fast Freeze) Poderá activar a função Congelação Rápida premindo o botão Congelação Rápida. A luz da função Congelação Rápida acende-se. É possível desactivar a função em qualquer altura, premindo o botão Congelação Rápida. A luz da função Congelação Rápida apaga-se. Primeira utilização

Alarme de temperatura excessiva Se a temperatura no interior do congelador aumentar até um valor em que deixe de ser possível assegurar o armazenamento seguro de alimentos congelados (por exemplo devido a uma falha de alimentação de energia) a luz de alarme piscará e será emitido um alarme acústico.

1. Desligue o sinal sonoro premindo o botão de Congelação Rápida.

A luz da função Congelação Rápida acende-se. A luz de alarme pisca até a temperatura necessária voltar a ser atingida.

2. O botão de Congelação Rápida pode ser desligado assim que a luz de alarme se apague.

A luz da função Congelação Rápida apaga-se. Quando o congelador é inicialmente ligado, a luz de alarme piscará até que a temperatura tenha descido até um valor seguro para o armazenamento de alimentos congelados.

Limpeza do interior Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente. Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

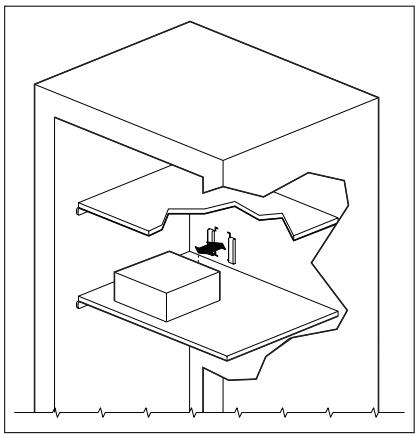

Congelação de alimentos frescos O compartimento do congelador é adequado para a congelação de alimentos frescos e armazenamento a longo prazo de alimentos congelados e ultracongelados. Para congelar alimentos frescos active a função FROSTMATIC, pelo menos, 24 horas antes de colocar os alimentos a serem congelados no compartimento do congelador. Coloque os alimentos frescos a serem congelados nos dois compartimentos superiores. A quantidade máxima de alimentos que podem ser congelados em 24 horas está indicada na placa de características , uma etiqueta presente no interior do aparelho. O processo de congelação demora 24 horas: durante este período, não introduza novos alimentos a serem congelados. Para utilizar a quantidade máxima indicada na placa de características, remova todas as gavetas do compartimento do congelador.

Sugestões e dicas úteis Para garantir a melhor funcionalidade e desempenho do aparelho, os alimentos não devem entrar em contacto com a parede traseira do congelador na área indicada na figura. Armazenamento de alimentos congelados Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os produtos no compartimento, deixe o aparelho em funcionamento durante no mínimo 2 horas nas definições mais elevadas. Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a alimentação estiver desligada por mais tempo que aquele mostrado na tabela de características técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois, novamente congelados (depois de arrefecerem). Descongelação Os alimentos congelados, antes de serem utilizados, podem ser descongelados no compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação. Os pedaços pequenos podem mesmo ser cozinhados ainda congelados, directamente do congelador: neste caso, a confecção irá demorar mais. Produção de cubos de gelo Este aparelho possui um ou mais tabuleiros para a produção de cubos de gelo. Encha estes tabuleiros com água, de seguida coloque-os no compartimento do congelador. Não utilize instrumentos metálicos para remover os tabuleiros do congelador.

SUGESTÕES E DICAS ÚTEIS

Conselhos para a congelação Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser congelada em 24h. está mostrada na placa de dados; Manutenção e limpeza

• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimentos para congelação durante este período;
• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;
• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e completamente congeladas e para tornar possível subsequentemente descongelar apenas a quantidade necessária;
• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as embalagens são herméticas;
• Não permita que os alimentos frescos e descongelados entrem em contacto com os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;
• os alimentos sem gordura são melhores para armazenar que os alimentos com gordura; o sal reduz o tempo de armazenamento dos alimentos;
• a água congela. Se for consumida imediatamente após a remoção do compartimento do congelador, poderá causar queimaduras de gelo na pele;
• é aconselhável que anote a data de congelação em cada embalagem individual para permitir que saiba o tempo de armazenamento. Conselhos para o armazenamento de alimentos congelados Para obter o melhor desempenho deste aparelho, deve:
• certificar-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• ter a certeza que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;
• não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.
• Uma vez descongelados, os alimentos degradam rapidamente e não podem tornar a ser congelados.
• Não exceda o período de armazenamento indicado pelo fabricante de alimentos.

MANUTENÇÃO E LIMPEZA

CUIDADO Retire a ficha da tomada antes de efectuar qualquer operação de manutenção. Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados. Limpeza periódica O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sabão neutro.
• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão limpos e sem resíduos.
• lave e seque minuciosamente. Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário. Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor forte.

Manutenção e limpeza Limpe o condensador (grelha preta) e o compressor no fundo do aparelho com uma escova ou um aspirador. Esta operação irá melhorar o desempenho do aparelho e poupar o consumo de electricidade. Tenha cuidado para não danificar o sistema de arrefecimento. Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem atacar/ danificar os plásticos usados neste aparelho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada. Após a limpeza, volte a ligar o equipamento à tomada de alimentação. Descongelar o congelador Vai sempre formar-se uma certa quantidade de gelo nas prateleiras do congelador e em redor do compartimento superior. Descongele o congelador quando a camada de gelo atingir uma espessura de cerca de 3-5 mm. Aprox. 12 horas antes de descongelar, ajuste o regulador da temperatura para as definições mais altas de forma a criar uma reserva de frio suficiente para a operação de interrupção. Para remover o gelo, execute estes passos:

1. Desligue o aparelho.

2. Retire os alimentos armazenados, embrulhe-os em várias páginas de jornal e coloque-os num local frio.

CUIDADO Não toque nos objectos congelados com as mãos molhadas. Poderia ficar com as mãos coladas aos alimentos.

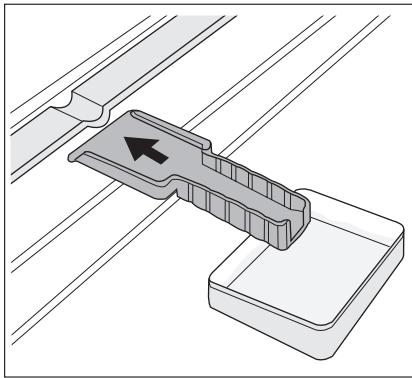

3. Deixe a porta aberta e coloque o raspador

de plástico no local adequado no fundo, ao centro, colocando uma bacia por baixo para recolher a água descongelada Para acelerar o processo de descongelação, coloque uma panela com água quente no compartimento do congelador. Para além disso, retire pedaços de gelo que se tenha partido antes de concluída a descongelação.

4. Quando a descongelação estiver concluída, seque o interior minuciosamente e

guarde o raspador para utilização futura.

5. Ligue o aparelho.

6. Após duas ou três horas, volte a colocar os alimentos anteriormente retirados no compartimento.

Nunca utilize ferramentas de metal pontiagudas para raspar o gelo do evaporador, pois pode danificá-lo. Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante. Um aumento de temperatura das embalagens de alimentos congelados, durante a descongelação, pode encurtar a vida útil de armazenamento. Períodos de inactividade Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:

• desligue o aparelho da tomada da electricidade
• retire todos os alimentos
• descongelação 10)e limpe o aparelho e todos os acessórios
• deixe a(s) porta(s) aberta(s) para evitar cheiros desagradáveis. Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.

ADVERTÊNCIA Antes da resolução de problemas, retire a ficha de alimentação eléctrica da tomada. A resolução de problemas que não se encontram no manual só deve ser efectuada por um electricista qualificado ou uma pessoa competente. Existem alguns ruídos durante a utilização normal (compressor, circulação de refrigerante). Problema Possível causa O aparelho não funciona. O aparelho está desligado. O indicador luminoso não pisca. Solução Ligue o aparelho. A ficha de alimentação eléctrica Ligue a ficha de alimentação elécnão está correctamente inserida trica correctamente à tomada. na tomada. O aparelho não tem alimentaLigue um aparelho eléctrico difeção. Não existe tensão na toma- rente à tomada. da. Contacte um electricista qualificado. O indicador luminoso pis- O aparelho não está a funcionar Contacte um electricista qualificorrectamente. cado. ca. A luz de alarme pisca. A temperatura no congelador está demasiado alta. O compressor funciona continuamente. A temperatura não está definida Defina uma temperatura mais alcorrectamente. ta.

O que fazer se… Problema Possível causa A porta não está fechada correctamente. Solução Consulte "Fechar a porta". A porta foi aberta muitas vezes. Não mantenha a porta aberta mais tempo do que o necessário. A temperatura do produto está demasiado alta. Deixe que a temperatura do produto diminua até à temperatura ambiente antes de o guardar. A temperatura ambiente está demasiado alta. Diminua a temperatura ambiente. A função FROSTMATIC está liga- Consulte " Função FROSTMATIC". da. A temperatura no conge- O regulador da temperatura não Defina uma temperatura mais alestá definido correctamente. ta. lador está demasiado baixa. A função FROSTMATIC está liga- Consulte " Função FROSTMATIC". da. A temperatura no conge- O regulador da temperatura não Defina uma temperatura mais baixa. lador está demasiado al- está definido correctamente. ta. Existe demasiado gelo. A porta não está fechada correctamente. Consulte "Fechar a porta". A temperatura do produto está demasiado alta. Deixe que a temperatura do produto diminua até à temperatura ambiente antes de o guardar. Muitos produtos armazenados ao mesmo tempo. Armazene menos produtos ao mesmo tempo. Os produtos estão demasiado perto uns dos outros. Armazene os produtos de forma a haver circulação de ar frio. Os alimentos não estão embala- Embale os alimentos correctados correctamente. mente. A porta não está fechada correctamente. Consulte "Fechar a porta". O regulador da temperatura não Defina uma temperatura mais alestá definido correctamente. ta. Fechar a porta

1. Limpe as juntas da porta.

2. Se necessário, ajuste a porta. Consulte "Instalação".

3. Se necessário, substitua as juntas de porta defeituosas. Contacte o Centro de Assistência.

Dimensão do nicho de instalação Altura 880 mm Largura 560 mm Profundidade 550 mm Tempo de reinício 20 h As informações técnicas encontram-se na placa de dados no lado esquerdo interno do aparelho e na etiqueta de energia. INSTALAÇÃO Posicionamento ADVERTÊNCIA Se for eliminar um aparelho velho que tem um bloqueio ou um fecho na porta, certifique-se de não funciona para evitar que as crianças fiquem trancadas lá dentro. O aparelho deverá ter a ficha acessível após a instalação. Instale este aparelho num local com uma temperatura ambiente que corresponde à classe climática indicada na placa de dados do aparelho: Classe climática Temperatura ambiente

+16 °C a + 43 °C Ligação eléctrica Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação doméstica. O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado. O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas. Este aparelho cumpre com as directivas. E.E.C.

Instalação Reversibilidade da porta A porta do aparelho abre para a direita. Se pretender abrir a porta para a esquerda, efectue estes passos antes de instalar o aparelho:

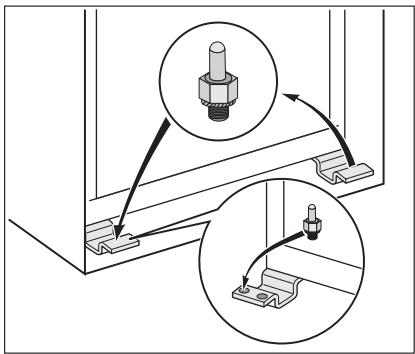

1. Desaperte e retire o pino superior.

3. Retire o espaçador.

Com uma chave, desaperte o pino inferior. No lado oposto:

1. Aperte o pino inferior.

2. Instale o espaçador.

4. Aperte o pino superior.

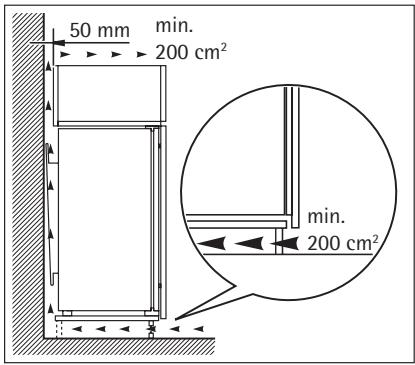

Requisitos de ventilação O caudal de ar na parte traseira do aparelho tem de ser suficiente. 50 mm min. 200 cm2 min. 200 cm2 Instalar o aparelho CUIDADO Certifique-se de que o cabo de alimentação se movimenta livremente. Instalação Execute os seguintes passos:

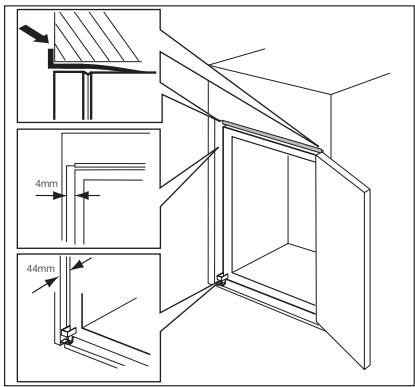

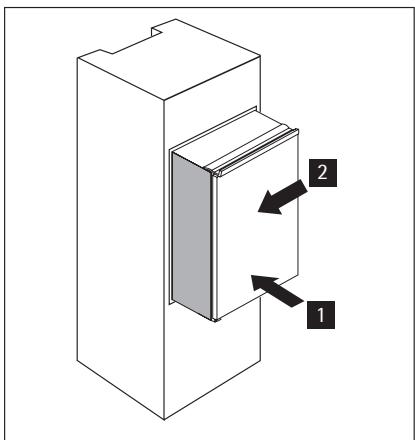

Instale o aparelho no local de instalação. Empurre o aparelho na direcção da seta (1) até que a tampa do espaço superior pare contra o móvel de cozinha. Empurre o aparelho na direcção da seta (2) contra o armário no lado oposto da dobradiça.

Ajuste o aparelho no local de instalação. A tampa da dobradiça inferior (no saco de acessórios) garante que a distância entre o aparelho e o móvel de cozinha está correcta. Certifique-se de que a distância entre o aparelho e a extremidade dianteira do armário é de 44 mm. Certifique-se de que a folga entre o aparelho e o armário é de 4 mm. Abra a porta. Coloque a tampa da dobradiça inferior na posição correcta. 4mm 44mm

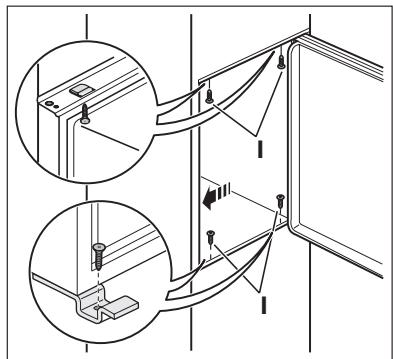

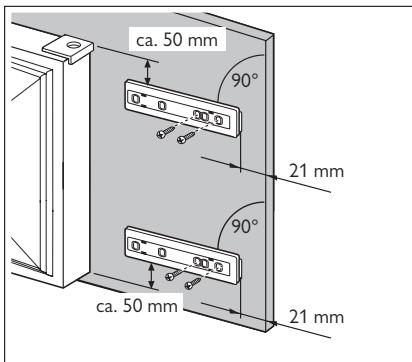

Fixe o aparelho no local de instalação com 4 parafusos.

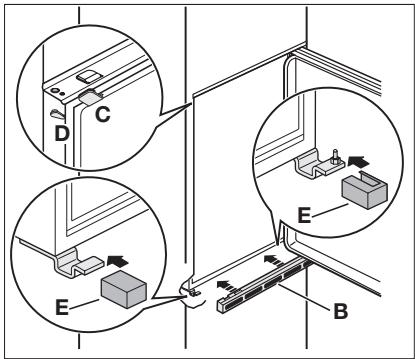

Retire a peça correcta da tampa da dobradiça (E). Certifique-se de que retira a peça DX, no caso da dobradiça direita, SX no caso contrário. Encaixe as tampas (C, D) nas cavilhas e nos orifícios da dobradiça. Instale a grelha de ventilação (B). Encaixe as tampas da dobradiça (E) na dobradiça.

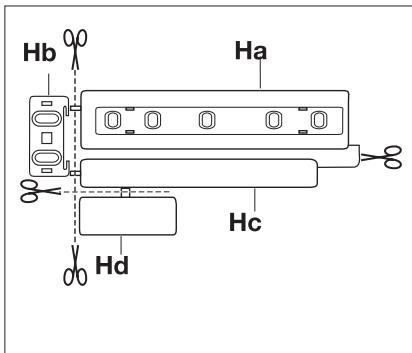

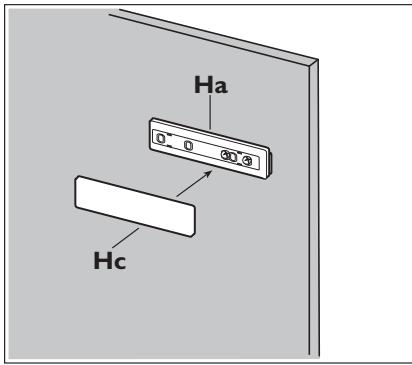

Separe as peças (Ha), (Hb), (Hc) e (Hd). Instale a peça (Ha) no lado interior do móvel de cozinha. ca. 50 mm 90° 21 mm 90° ca. 50 mm 21 mm Pressione a peça (Hc) contra a peça (Ha).

10. Abra a porta do aparelho e a porta de

armário de cozinha a um ângulo de 90°. Insira o quadrado pequeno (Hb) na calha (Ha). Junte a porta do aparelho e a porta de armário e assinale os orifícios.

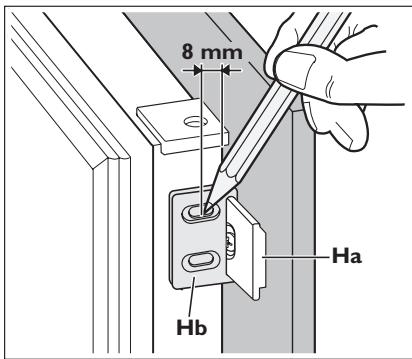

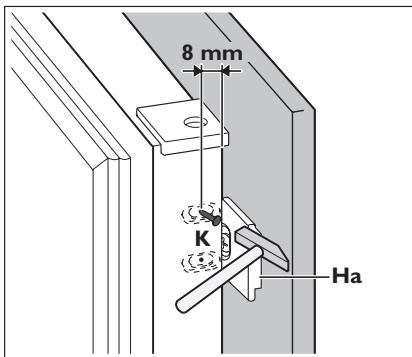

Retire os suportes e assinale uma distância de 8 mm da extremidade exterior da porta onde o prego deve ser colocado (K). 8 mm

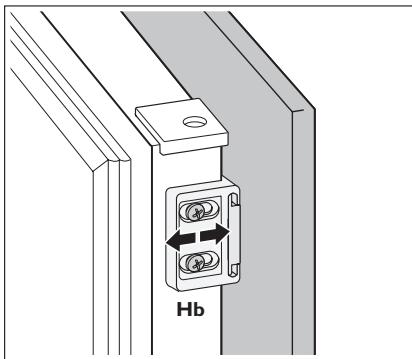

Coloque novamente o quadrado pequeno na calha e fixe-o com os parafusos fornecidos. Alinhe a porta de armário de cozinha e a porta do aparelho ajustando a peça Hb.

Preocupações ambientais

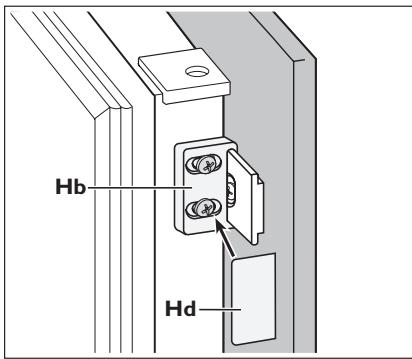

13. Pressione a peça (Hd) contra a peça (Hb).

Faça uma verificação final para se certificar de que:

• Todos os parafusos estão apertados.
• A tira vedante está bem encaixada no armário.
• A porta abre e fecha correctamente.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
