LSGT60-3M - Ar Condicionado Baxi - Manual de utilização gratuito

Tipo de Produto	Ar Condicionado Split
Dimensões da Unidade Interna (L×A×P)	Aprox. 800×290×200 mm
Dimensões da Unidade Externa (L×A×P)	Aprox. 700×550×250 mm
Peso da Unidade Interna	Aprox. 9 kg
Peso da Unidade Externa	Aprox. 25 kg
Alimentação Elétrica	220-240 V ~ 50 Hz
Capacidade de Refrigeração	2,5 kW (aprox.)
Capacidade de Aquecimento	2,8 kW (aprox.)
Coeficiente de Eficiência Energética (EER)	3,2 (aprox.)
Tipo de Refrigerante	R32
Taxa de Fluxo de Ar (Alta)	450 m³/h
Nível de Ruído (Interno)	25-45 dB(A)
Nível de Ruído (Externo)	55 dB(A)
Tipo de Filtro	Pré-filtro Lavável
Modos de Operação	Frio, Aquecimento, Ventilador, Seco, Automático
Funções Principais	Temporizador, Modo Sono, Palheta Oscilante, Modo Turbo
Controle Remoto	Controle remoto infravermelho incluído
Tipo de Instalação	Unidade interna montada na parede
Manutenção	Limpar o filtro a cada 2 semanas; serviço profissional anualmente
Recursos de Segurança	Reinício automático, proteção contra superaquecimento, anti-gelo
Garantia	2 anos (peças e mão de obra)
Reparabilidade	Peças de reposição disponíveis por 10 anos

Perguntas frequentes - LSGT60-3M Baxi

Como limpar o filtro de ar?

Desligue a unidade e abra o painel frontal. Remova o filtro, lave-o com detergente neutro e água, deixe secar completamente e reinstale. Limpe a cada 2 semanas para um desempenho ideal.

O que significa o código de erro E1?

O código de erro E1 indica uma falha de comunicação entre as unidades interna e externa. Verifique as conexões da fiação e reinicie a unidade. Se persistir, entre em contato com um técnico profissional.

Posso usar o ar condicionado sem o controle remoto?

Sim, há um botão de controle manual na unidade interna. Pressione-o para alternar os modos: Automático, Frio, Aquecimento (se bomba de calor). No entanto, o controle remoto oferece funcionalidade completa.

Como configurar o temporizador?

Pressione o botão TIMER no controle remoto. Use +/- para definir o tempo desejado (em horas). A unidade ligará ou desligará no horário programado. Consulte o manual para obter etapas detalhadas.

Qual é a temperatura recomendada para o verão?

Para eficiência energética, defina a temperatura entre 24°C e 26°C. Cada grau abaixo aumenta o consumo de energia em cerca de 6%.

Por que está vazando água da unidade interna?

O vazamento de água pode ser devido a um tubo de drenagem entupido ou filtro sujo. Desligue a unidade, limpe o filtro e verifique a mangueira de drenagem quanto a bloqueios. Se o problema persistir, chame um profissional de serviço.

Com que frequência devo fazer a manutenção do ar condicionado?

Recomenda-se fazer uma manutenção profissional anualmente antes do uso intenso. Isso inclui verificar os níveis de refrigerante, limpar as bobinas e inspecionar os componentes elétricos.

Posso instalar a unidade externa em uma varanda?

Sim, mas certifique-se de que haja fluxo de ar adequado ao redor da unidade (mínimo de 30 cm de folga). Evite exposição direta ao sol e à chuva. A varanda deve suportar o peso (aprox. 25 kg).

O que faz o botão 'Swing'?

O botão Swing ativa o movimento automático vertical das palhetas. Isso ajuda a distribuir o ar uniformemente pela sala. Pressione novamente para parar em um ângulo desejado.

A unidade não refrigera bem. O que posso verificar?

Primeiro, verifique se o filtro está limpo. Certifique-se de que janelas e portas estão fechadas. Verifique se a temperatura configurada é menor que a temperatura ambiente. Se a unidade externa estiver bloqueada ou suja, limpe as aletas. Se o problema continuar, entre em contato com o serviço.

MANUAL DE UTILIZADOR LSGT60-3M Baxi

Unidades con 3 velocidades:
    note1["Unidades con 4 velocidades:"]
    note2["Auto"] --> note1
    note3["Auto"] --> note2
    note4["(Low)"] --> note2
    note5["(Medium)"] --> note3
    note6["(High)"] --> note4
    note7["(Super-high)"] --> note5

Controlo Tátil por cabo TXW1AC-Manual de utilização e instalação

Leia e guarde este manual.

CONTEÚDO DA EMBALAGEM

DESCRIÇÃO	FIGURA	ESPECIFICAÇÕES
Controlo por cabo TXW1AC		Dimensões (altura x largura/ x profundidade): 120mm x120mm x 20mm Peso: 168 g
2 parafusos		M4x20
Manual de utilização e instalação
Cabo de ligação longo		Comprimento: 5000mm Peso: 99 g
Cable de ligação curto		Comprimento : 40mm Peso: 10 g

CARACTERÍSTICAS TÉCNICAS

■ Tensão de alimentação: DC 12 V
■ Temperatura ambiente limite: 0°C-50°C
■ Humidade relativa limite: 20%-90%
■ Dimensões: 86x86x10.8 mm

DESCRIÇÃO DETALHADA DE OPERAÇÃO

Botão "ON/OFF"

Prima este botão para ligar (ON) ou desligar o aparelho (OFF).

Quando a unidade está a operar o utilizador pode regular a temperatura de ajuste ("Set Temp."), o modo de operação ("Mode"), a velocidade do ventilador ("Fan") e as diferentes funções. Quando a unidade está em funcionamento ("On") a temperatura mostrada no ecrã do controlo tátil é a temperatura de ajustada.

Quando a unidade está em espera ("Off") a temperatura mostrada no ecrã do controlo tátil é a temperatura da sala ("Room Temp.").

Botões "Temperatura +/-"

1.-Premindo o botão“▲”, a temperatura ajustada aumenta 1°C. Premindo o botão “▼”, a temperatura ajustada diminui 1°C.

Em modo arrefecimento ("COOL"), desumidificação ("DRY") e aquecimento ("HEAT") o intervalo de seleção de temperatura é de 16°C-32°C. O controlo mostrará "Set Temp" quando mostra a temperatura de ajuste.

2.-Dentro do modo seleção de funções, premindo os botões “▲” ou “▼” seleciona a função.
3.-No modo temporizador "Timer", prima os botões "▲" ou "▼" para selecionar a hora.

Seleção do modo de funcionamento

Quando o aparelho está em funcionamento, premindo o botão “Mode” seleciona o modo de operação desejado.

Os modos a selecionar são; automático “AUTO”, arrefecimento “COOL”, desumidificação “DRY”, ventilação “FAN” e aquecimento “HEAT”.

A temperatura de ajuste inicial de cada modo é de 24°C, sempre e quando não se tiver selecionado uma temperatura de ajuste diferente ou quando em modo ventilação "FAN".

Seleção da velocidade do ventilador

Unidades com 3 velocidades:

Unidades com 4 velocidades (baixa (Low), média (Medium), alta (High) e muito alta (Super-high):

Em modo turbo é mostrado o ícone "Turbo" e o de máxima velocidade.

Seleção da posição da lâmina "Swing"

1.-Para unidades que só disponham da função vertical (acima e abaixo): Quando a unidade está a funcionar, premir “Swing” para entrar ou cancelar o movimento da lâmina. No momento em que a lâmina se está a mover a indicação de “Swing” “íllumina-se. Quando a lâmina está fechada o ícone “Swing” desaparece. Se a unidade dispõe da função posicionamento da lâmina, premir o botão “Swing” para regular o ângulo da lâmina pela seguinte ordem:

2.- Para unidades que só dispõem de função horizontal (esquerda e direita): Quando a unidade está a funcionar, premir “Swing” para entrar ou cancelar o movimento da lâmina. No momento em que a lâmina se está a mover a indicação de “Swing” “ ） ilumina-se. Quando a lâmina está fechada o ícone “Swing” desaparece. Se a unidade dispõe da função posicionamento da lâmina, premir o botão “Swing” para regular o ângulo da lâmina pela seguinte ordem:

Função "Comfort"

1.-Quando a unidade está em funcionamento, premir “Comfort” para entrar na função conforto. A temperatura de ajuste dos modos arrefecimento (“COOL”) e desumidificação (“DRY”) é 26°C e em aquecimento (“HEAT”) é 24°C, se bem que a temperatura é ajustável. A velocidade de ventilador é automática e ajustável. O modo conforto é cancelado quando alterar o modo de funcionamento.

2.-Premir novamente Comfort" para cancelar esta função.

Função temporizador "Timer"

O utilizador pode fixar a hora de desligar a unidade quando a mesma está a funcionar ("On"). Da mesma forma, o utilizador pode fixar a hora de ligar a unidade quando a mesma está apagada ("Off").

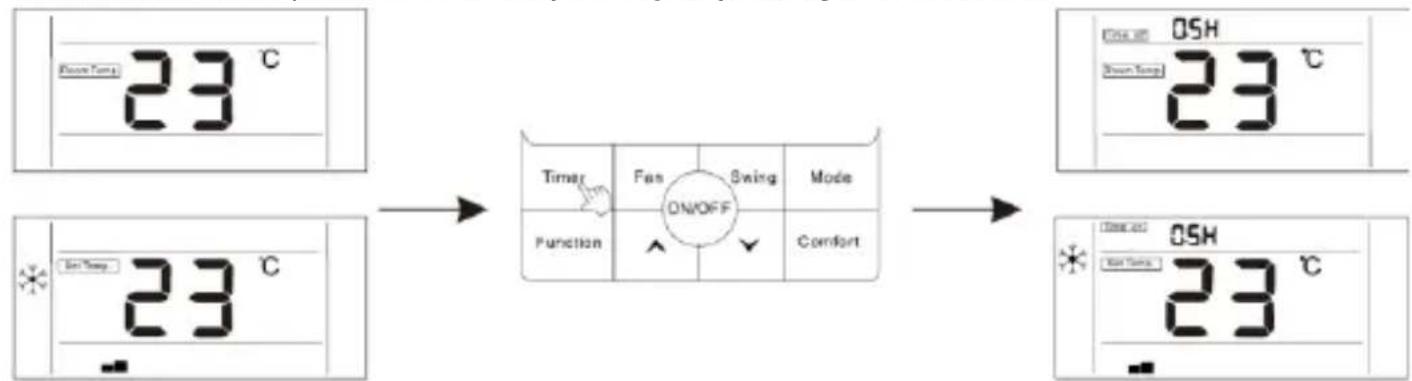

1.-Premir o botão "Timer" quando a unidade está a funcionar. O controlo mostra a indicação "Time off" e o utilizador pode fixar a temporização para desligar a unidade; quando a unidade está apagada, ao premir o botão "Timer", o controlo remoto mostrará "Time off" e o utilizador pode fixar a temporização para ligar a unidade.


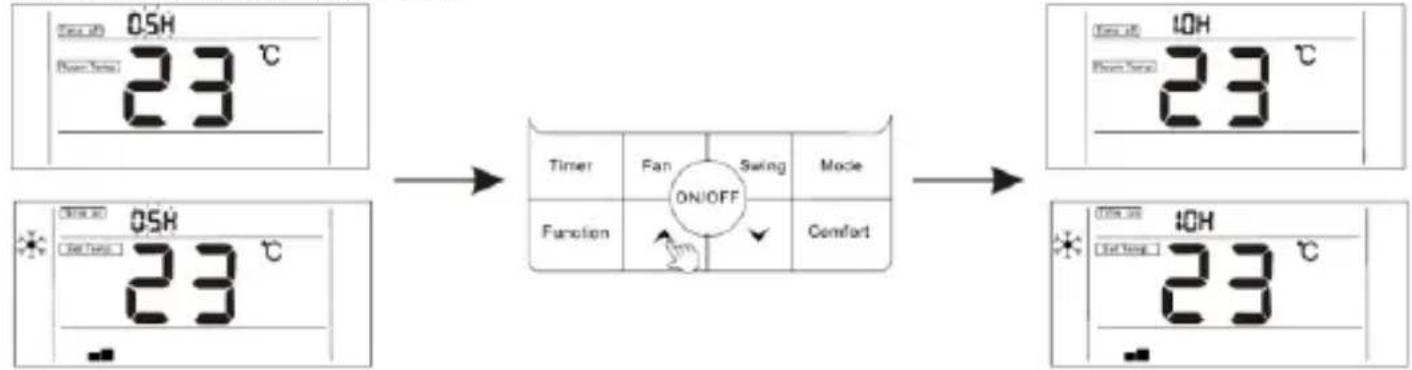

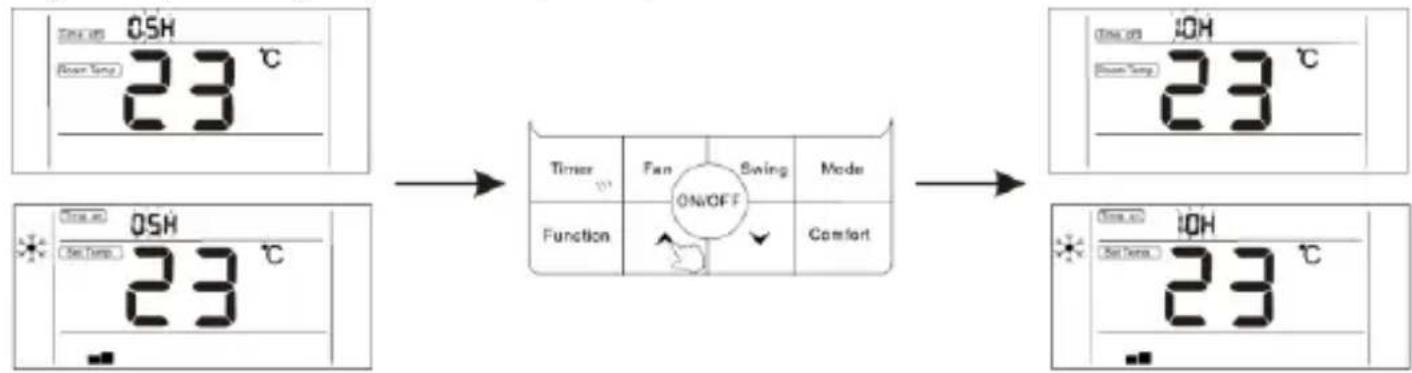

2.-Uma vez dentro do menu “Timer”, o tempo por defeito é de 0,5h; nesse momento, premindo “▲” ou “▼” regula o tempo. Se estes botões não forem premidos em 10 segundos, a configuração de temporização é cancelada e volta ao estado inicial.

3.-Depois de fixar a temporização, prima novamente “Timer” para confirmar. A hora de temporização deixa de piscar.

4.-Uma vez fixada a temporização para ligar ("Timer On"), é possível ajustar a velocidade do ventilador, o modo de operação, a temperatura de ajuste e o ângulo de abertura da lâmina. Caso não haja nenhum ajuste em 10 segundos, mostra o ecrã espera (standby).

5.-O intervalo de temporização é de 0.5-24h. Premindo “” ou “” o tempo aumenta ou diminui 0,5h. Quando o tempo for superior a 10h aumenta ou decresce 1h.

6.-Premir o botão "Timer" ou "On/Off" para sair da temporização para ligar e desligar (TimerOn ou TimerOff).

DESCRIÇÃO DE FUNÇÕES OPCIONAIS

As funções opcionais apresentadas estão sujeitas à disponibilidade das mesmas no seu aparelho de ar condicionado.

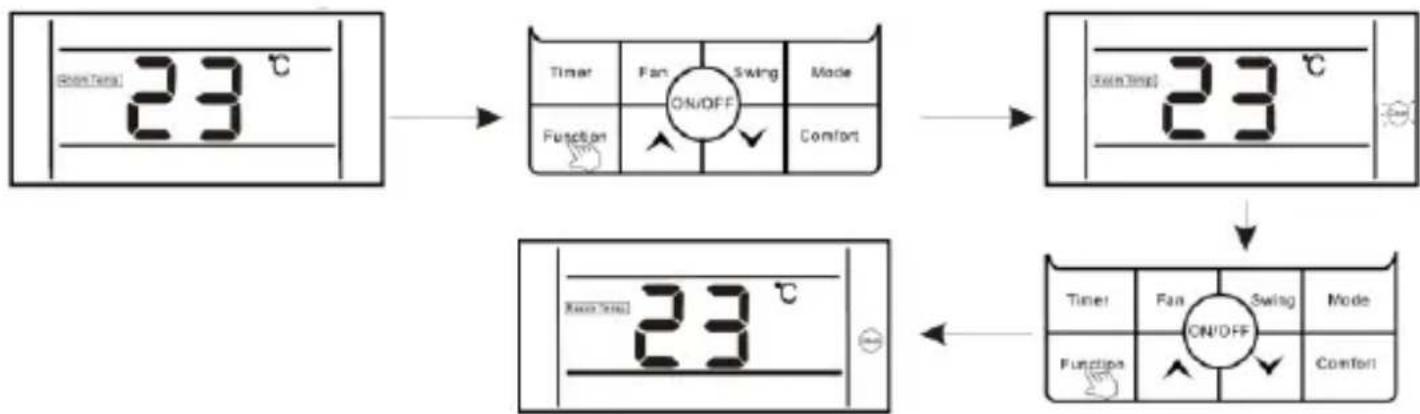

Entrar na função: Premir o botão “Function” para entrar no ecrã de seleção de funções. Prima “▲” ou “▼” para selecionar a função e o correspondente ícone é mostrado; premir novamente “Function” para confirmar a função.

Cancelar a função: Premir o botão “Function” para entrar no ecrã de seleção de funções. Prima “▲” ou “▼” para selecionar a função que deseja cancelar; premindo novamente “Function” a função é cancelada.

Função "Turbo"

Descrição da função Turbo: A velocidade do ventilador será muito alta em modo turbo e o aparelho poderá atingir a temperatura de ajuste em arrefecimento ou aquecimento rapidamente.

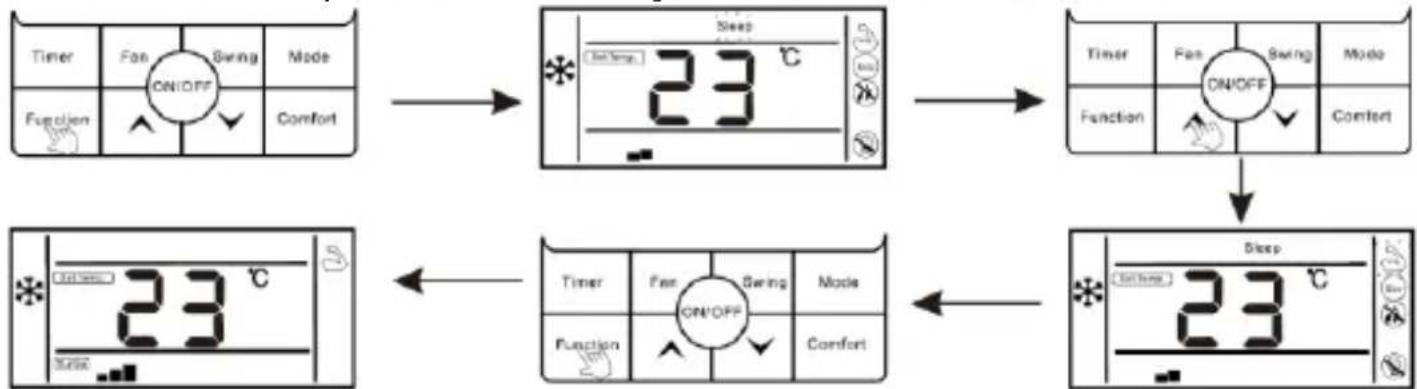

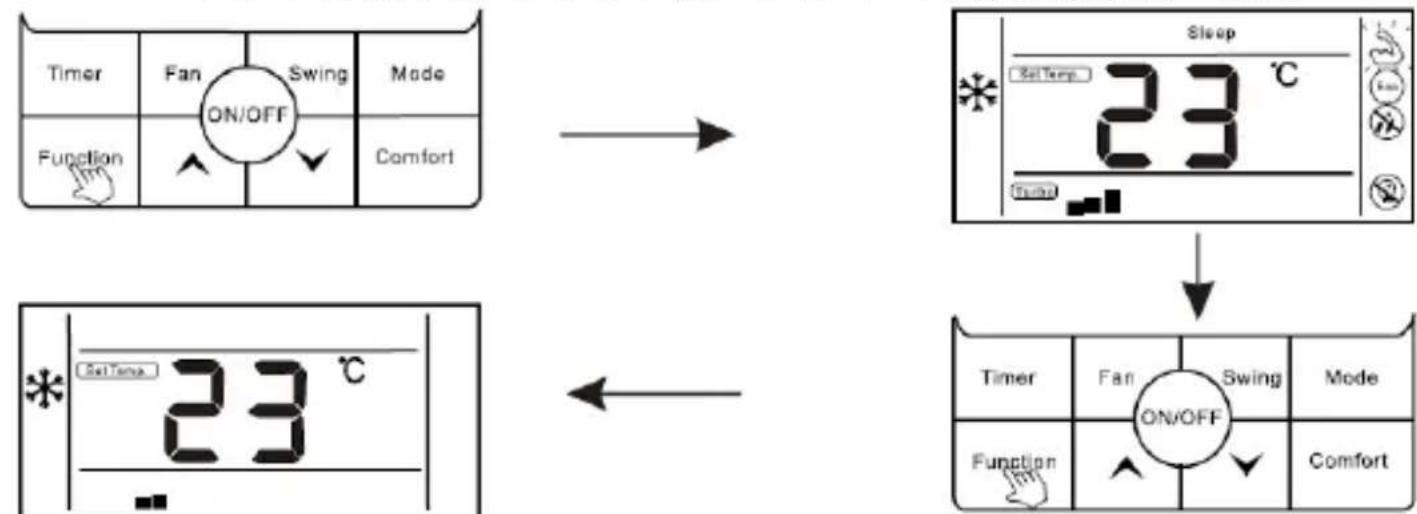

Seleccionar a função Turbo:

1.-Com a unidade a operar em modo arrefecimento ou aquecimento, prima o botão "Function" para entrar no modo seleção de funções.
2.-Prima “▲” ou “▼” para selecionar a função Turbo; o ícone “→” é mostrado.
3.-Prima "Function" para confirmar a função Turbo, o ícone "", fica fixo.

Cancelar a função Turbo:

1.-Com a função Turbo ativa, prima "Function" para entrar no modo seleção de funções.
2.- Prima “▲” ou “▼” para selecionar a função Turbo, o ícone “♂” é mostrado. Prima “Function” novamente para cancelar a função. O ícone Turbo deixa de se mostrar.

Nota: Em aparelhos sem a função Turbo, esta função pode igualmente ser fixada. A velocidade do ventilador será alta, mas os ícones “ ” e “ ” não são mostrados.

Função Modo Noite ("Sleep")

Descrição da função Modo Noite ("Sleep"): A unidade interior é forçada a funcionar com a curva de temperatura pré-selecionada em modo noite, que assegura um ambiente confortável durante a noite.

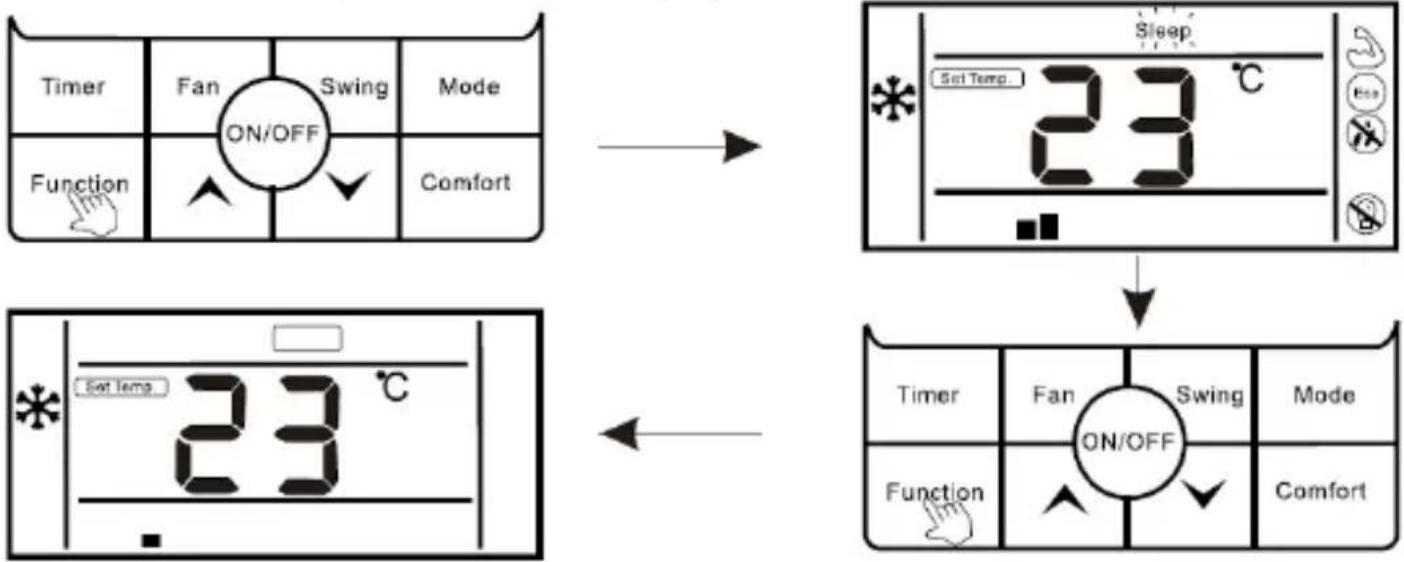

Seleccionar a função Modo Noite ("Sleep"):

1.- Premir o botão "Function" para entrar no modo seleção.
2.- Premir “▲” ou “▼” para selecionar a função Sleep; o ícone “Sleep” é mostrado.
3.- Premir "Function" para confirmar a função Sleep; o ícone "Sleep" fica fixo.

Cancelar a função Modo Noite ("Sleep"):

1.- Com a função Sleep ativa, premir “Function” para entrar no modo seleção de funções.
2.- Premir “▲” ou “▼” para selecionar a função Sleep; o ícone “Sleep” é mostrado.
3.- Premir "Function" para cancelar a função; o ícone Sleep deixa de se mostrar.


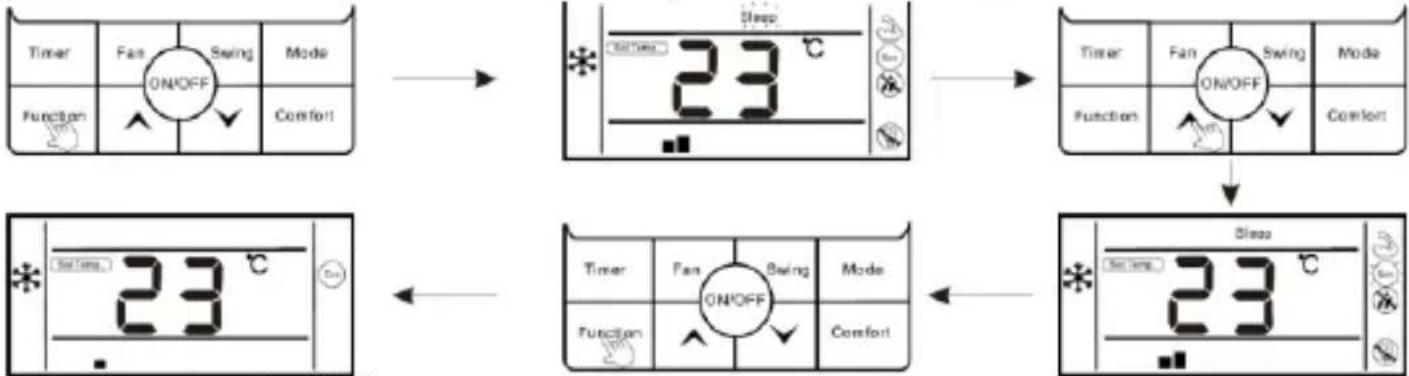

Função ECO

Selecionar a função ECO:

1.- Premir o botão "Function" para entrar no modo seleção.
2.- Premir “▲” ou “▼” para selecionar a função ECO; o ícone “=” é mostrado.
3.- Premir "Function" para confirmar a função ECO; o ícone "---"fica fixo.

    F --> G["Sleep 23 °C"]
    G --> H["Function"]
    H --> I["Timer Fan Swing Mode"]
    I --> J["Function"]
    J --> K["Comfort"]

    K --> L["ON/OFF"]
    L --> M["Switch 23 °C"]
    M --> N["Function"]
    N --> O["Comfort"]

    O --> P["Balance"]

Cancelar a função ECO:

1.- Com a função ECO ativa, premir “Function” para entrar no modo seleção de funções.
2.- Premir “▲” ou “▼” para selecionar a função ECO; o ícone “=” é mostrado.
3.- Premir "Function" para cancelar a função; o ícone deixa de se mostrar.

Função Anti-Fungos

Descrição da função Anti-Fungos: Quando a unidade se apagar, o aparelho secará automaticamente o evaporador de humidade para assim evitar o aparecimento de fungos dentro do aparelho.

Seleccionar a função Anti-Fungos:

1.-Em modo arrefecimento (COOL) ou desumidificação (DRY), premir o botão "Function" para entrar no modo selecção de funções.
2.- Premir “▲” ou “▼” para selecionar a função Anti-Fungos; o ícone “✗” é mostrado.
3.- Premir "Function" para confirmar a função Anti-Fungos; o ícone "f", fica fixo.

Cancelar a função Anti-Fungos:

1.-Com a função Anti-Fungos ativa, premir "Function" para entrar no modo seleção de funções.
2.- Premir “▲” ou “▼” para selecionar a função Anti-Fungos; o ícone “※” é mostrado
3.- Premir "Function" para cancelar a função; o ícone Anti-Fungos deixa de se mostrar.

Função Sensor de Luz

Descrição da função Sensor de Luz: O controlo está dotado dum sensor de luz na parte frontal. Caso detete que a intensidade de luz ambiente é baixa, o aparelho reduzirá a velocidade do ventilador para assim reduzir o consumo e o ruído e aumentar o conforto durante a noite.

Seleccionar a função Sensor de Luz:

1.- Premir o botão "Function" para entrar no modo selecção de funções.
2.- Premir “▲” ou “▼” para selecionar a função Sensor de Luz; o ícone “✗” é mostrado.
3.- Premir "Function" para confirmar a função Sensor de Luz; o ícone "", fica fixo.
4.- Com esta função ativa, quando a intensidade luminosa da sala se mantiver reduzida pelo menos 20 minutos, a unidade entra automaticamente em modo noite. Se a intensidade luminosa da sala se mantiver alta durante 20 minutos, o modo noite desliga-se e a unidade opera à velocidade de ventilador selecionada.

Cancelar a função Sensor de Luz:

1.- Com a função Sensor de Luz ativa, premir "Function" para entrar no modo seleção de funções.
2.- Premir “▲” ou “▼” para selecionar a função Sensor de Luz; o ícone “◀” é mostrado.
3.- Premir "Function" para cancelar a função; o ícone Sensor de Luz deixa de se mostrar.

Função "iClean"

Função “iClean”: O aparelho de ar condicionado limpa o evaporador de forma automática, mantem o ar limpo e assegura a própria eficiência.

Seleccionar a função "iClean":

1.-Em standby ("Off"), premir o botão "Function" e selecionar o ícone "Clem" quando este piscar.
2.-Premir o botão "Function" outra vez para confirmar a selecção da função "iClean". O ícone "fica fixo.
3.-Com a unidade a executar a função, o controlo mostra o ícone “Cinol” até que o processo termine.

INDICAÇÕES MOSTRADAS NO ECRÃ E OUTRAS FUNÇÕES

Indicação "WiFi"

Se o aparelho está equipado com módulo WiFi, o ícone “💡” é mostrado no ecrã do controlo remoto.

Se o aparelho não está equipado com módulo WiFi, o ícone “💡” não é mostrado no ecrã do controlo remoto.

Indicação bloqueio central

Quando o controlo remoto está bloqueado por un controlo central, é mostrado no ecrã o ícone “💡”.

Indicação Silêncio

Quando a unidade interior estiver na função silêncio, é mostrado o ícone “✗”; quando esta função terminar, o ícone desaparece.

Nota: Em unidades sem função silêncio, a função silêncio também é mostrada, mas será somente a indicação de que o aparelho está a funcionar na velocidade baixa do ventilador. Neste caso, o ícone “✗”não é mostrado no ecrã do controlo remoto.

Indicação de descongelamento

Quando o aparelho estiver a descongelar a bateria exterior, o ícone “ é mostrado no ecrã do controlo remoto.

Indicação Limpeza de Filtro

A unidade memoriza o tempo de funcionamento do aparelho. Quando o tempo de funcionamento for superior ao tempo fixado, o ícone “√”é mostrado no ecrã para recordar que deve proceder à limpeza do filtro da unidade interior. Para evitar o bloqueio do filtro e a consequente redução da capacidade e da eficiência do aparelho, recomendamos a limpeza do filtro regularmente.

Premindo durante mais de 5 segundos o botão “Timer” recomeça a contagem de tempo para a indicação de limpeza de filtro.

Indicação de graus Celsius e Fahrenheit

O utilizador pode escolher a unidade de temperatura mostrada: graus Celsius ou Fahrenheit.

Indicação Bloqueio infantil

Prima o botão “▲” ou “▼” durante mais de 5s para bloquear e é mostrado “.” Neste estado, as operações no controlo ficam inabilitadas. Premindo novamente um daqueles botões durante mais de 5s ou cortando a tensão à unidade, o controlo fica desbloqueado e “deixa de se mostrar.

Função controlo remoto

O controlo tátil por cabo pode atuar como recetor de controlo por infravermelhos.

Controlo equipado com sonda de temperatura da sala

O control tátil dispõe duma sonda que mede a temperatura da sala. Se este sensor não estiver danificado, a temperatura da sala medida pela sonda do controlo é informada à placa electrónica do aparelho. Se o sensor se danifica, a temperatura da sala considerada passa a ser a que é lida pela unidade interior.

Informação de anomalias

Quando é detetada alguma anomalia na unidade o código dessa anomalia é mostrado no ecrã do controlo (consulte o manual de instalação para conhecer o significado dos diferentes alarmes possíveis).

1. Retirar a tampa posterior do controlo utilizando uma chave de parafusos plana (não exercer força excessiva, pois poderia danificar o controlo ou os circuitos), rodar a chave de parafusos para abrir a tampa posterior.

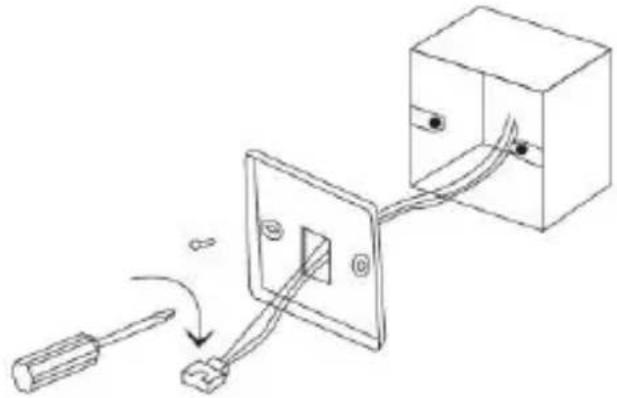

1. Caso instale o controlo numa caixa encastrada, a adequada é o modelo 86. Fixar a tampa posterior do controlo remoto à caixa com os parafusos fornecidos.

1. Voltar a colocar a tampa frontal (1) pressionar e fixar primeiro a parte superior (2), pressionar em seguida a parte inferior para acabar de fixar o controlo.

Ligar o extremo do cabo de ligação longo ao conector do controlo por cabo	Ligar o outro extremo do cabo de ligação longo ao cabo curto	Ligar o extremo do cabo curto (conector branco) à placa eletrónica.

UNIDADES INTERIORES MONO→RZ(G)N(C/K/D) (50/70/100/120/140/160)

1. No caso das unidades de conduta, o aparelho será fornecido com controlo por cabo.
2. O conector branco do controlo deverá ser ligado ao conector "CN7" da placa de controlo da unidade interior de conduta tal e como se indica na figura:

UNIDADES INTERIORES MULTI→LS(G)N(C/K/D)(25/35/50)-XM

1. No caso das unidades de conduta, o aparelho será fornecido com controlo por cabo.
2. O conector branco do controlo deverá ser ligado ao conector "CN8" da placa de controlo da unidade interior de conduta tal e como se indica na figura
3. No caso das unidades de conduta, o aparelho será fornecido com controlo por cabo.
4. O conector branco do controlo deverá ser ligado ao conector "CN8" da placa de controlo da unidade interior de conduta tal e como se indica na figura

BAXI
