KBDH4759 - Desumidificador Kubo - Manual de utilização gratuito

Tipo de Produto	Desumidificador
Marca	Kubo
Modelo	KBDH4759
Dimensões (L x P x A)	30,0 x 20,0 x 50,0 cm
Peso	10,5 kg
Alimentação Elétrica	220-240 V ~ 50 Hz
Consumo de Energia	200 W
Capacidade de Extração (30°C, 80% UR)	Até 12 L/dia
Capacidade do Reservatório de Água	2,5 L
Refrigerante	R-290 (Propano)
Funções	Drenagem contínua, descongelamento automático, temporizador, ponto de ajuste de umidade ajustável
Fluxo de Ar	150 m³/h
Nível de Ruído	≤ 42 dB(A)
Faixa de Temperatura de Operação	5°C a 35°C
Classe de Proteção	Classe II (isolamento duplo)
Manutenção	Limpar o filtro de ar mensalmente; esvaziar o reservatório regularmente
Peças de Reposição Disponíveis	Filtro de ar, reservatório de água, mangueira de drenagem
Índice de Reparabilidade	8,5 / 10

Perguntas frequentes - KBDH4759 Kubo

Como defino o nível de umidade desejado?

Pressione o botão Ajuste de Umidade repetidamente para selecionar um nível entre 30% e 80%. O display mostrará a umidade alvo.

O que faz a função 'Descongelamento Automático'?

Quando a unidade opera em baixas temperaturas, pode formar gelo nas serpentinas. O Descongelamento Automático ativa automaticamente para derreter o gelo e manter a eficiência.

Com que frequência devo limpar o filtro de ar?

Limpe o filtro de ar todos os meses em condições normais de uso. Um filtro entupido reduz o desempenho e pode causar superaquecimento.

Posso usar uma mangueira de drenagem contínua?

Sim, a unidade suporta drenagem contínua. Conecte uma mangueira de jardim padrão (não incluída) à saída de drenagem e direcione-a para um ralo no chão.

Qual é o nível máximo de ruído?

O nível de ruído é ≤ 42 dB(A), comparável a uma conversa silenciosa. É adequado para quartos e salas.

Como configuro o temporizador?

Pressione o botão Temporizador para configurar a unidade para desligar após 1 a 24 horas. O indicador do temporizador acenderá.

O que significa o indicador 'Reservatório Cheio'?

Quando o reservatório de água está cheio, a unidade para e um indicador de Reservatório Cheio acende. Esvazie o reservatório e reinsira-o para reiniciar.

Por que a unidade não está extraindo água?

Verifique se o ponto de ajuste de umidade está acima da umidade ambiente atual. Também certifique-se de que o filtro de ar está limpo e a temperatura ambiente está acima de 5°C.

O refrigerante é inflamável?

Esta unidade usa refrigerante R-290 (Propano), que é inflamável. Não danifique o circuito de refrigeração. Se ocorrer um vazamento, ventile o ambiente imediatamente.

Onde posso comprar peças de reposição?

Peças de reposição como filtros de ar, reservatórios de água e mangueiras de drenagem estão disponíveis em revendedores autorizados Kubo ou online. Use apenas peças genuínas.

MANUAL DE UTILIZADOR KBDH4759 Kubo

Instructions Manual Manual de Instrucciones Manual de Instruções

Agradecemos a compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil e segura, junto enviamos o respetivo manual de instruções.

Queira ler atentamente as instruções e medidas de

segurança que se encontram descritas no presente manual.

Esperamos sinceramente que fique satisfeito com a utilização do seu novo aparelho.

ÍNDICE

1. INSTRUÇÕES DE SEGURANÇA 108

1.1. Fonte de alimentação 109
1.2. Cabo de alimentação e outros cabos 110
1.3. Humidade e água 110
1.4. Limpeza 110
1.5. Precauções gerais 110

2. INSTRUÇÕES DE FUNCIONAMENTO 141

2.1. Descrição do Produto 141
2.2. Utilização do produto 147
2.3. Manutenção 152
2.4. Resolução de problemas 156

1. SERVIÇO PÓS-VENDA 158

2. PROTEÇÃO AMBIENTAL 159

KUBO

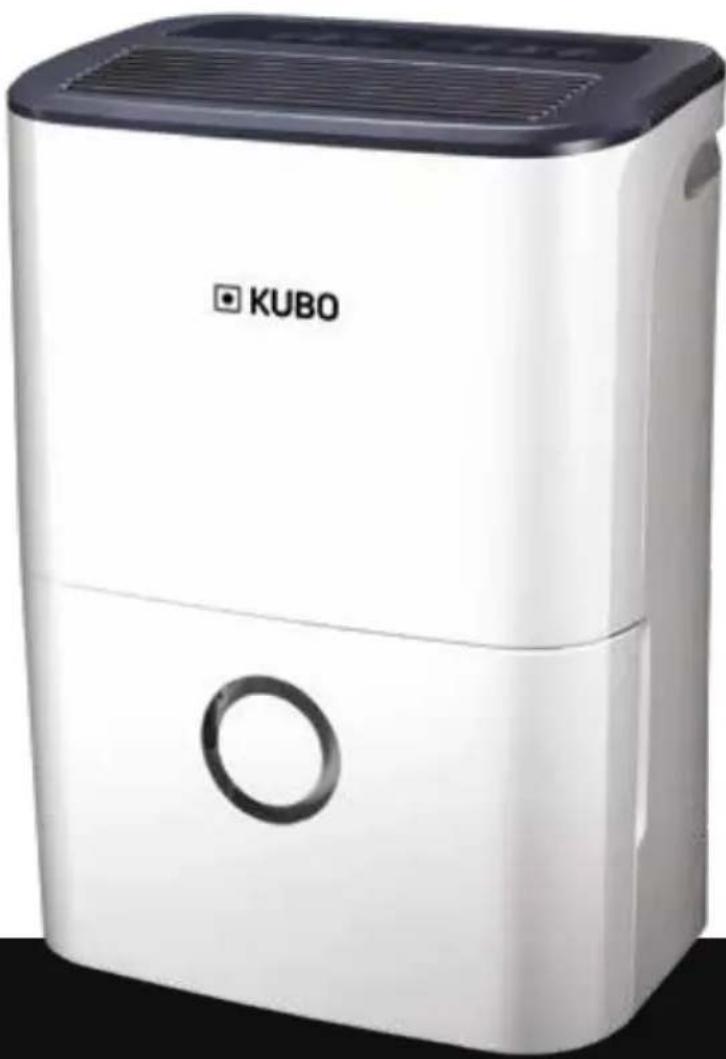

DESUMIDIFICADOR 20L

KBDH4759

1. INSTRUÇÕES DE SEGURANÇA

	ATENÇÃO
	RISCO DE CHOQUE ELÉTRICO NÃO ABRÍR
Atenção: para evitar o risco de choque elétrico não abra a unidade. O interior não contém peças que possam ser reparadas pelo utilizador. Contace o Serviço de Apoio ao Cliente.

Avisos importantes

Antes de utilizar o aparelho, leia atentamente este manual de instruções e guarde-o num local seguro, pois poderá precisar dele para consultas futuras.

Antes de colocar o aparelho em funcionamento, e de forma a garantir uma operação correta, não o utilize se:

• Caiu ao chão;
• Notar algum vestígio de danos;
• Surgir alguma anomalia durante o funcionamento.

Para evitar perigo ou deterioração do aparelho devido a utilização incorreta, aconselha-se uma leitura atenta das instruções.

O aparelho não deve ser utilizado para outros fins além dos previstos e destina-se apenas

a utilização doméstica. Quaisquer danos resultantes da utilização do aparelho fora deste âmbito, qualquer utilização incorreta, bem como quaisquer modificações manuais efetuadas ao produto não estão cobertas e cancelam automaticamente o direito à garantia.

Assistência

Em caso de avaria, entregue o aparelho ao Serviço de Apoio ao Cliente.

Este aparelho pode ser usado por crianças com idade igual ou superior 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas e/ou pessoas com falta de experiência ou conhecimento caso tenham recebido instruções sobre o uso seguro do aparelho e caso percebam os riscos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

Estas instruções também estão disponíveis em www.suporteworten.pt

1.1. Fonte de alimentação

Verifique se a tensão da rede elétrica é compatível com a indicada no aparelho. Caso não corresponda, consulte o Serviço de Apoio ao Cliente.

KUBO

DESUMIDIFICADOR 20L KBDH4759

1.2. Cabo de alimentação e outros cabos

Não enrole o cabo nem o puxe para desligar o aparelho. Mantenha o cabo afastado de superfícies aquecidas.

Nunca utilize o aparelho se o cabo ou a ficha estiverem danificados.

Leve-o ao Serviço de Apoio ao Cliente para que o substituam.

1.3. Humidade e água

Não utilize o aparelho em locais húmidos. Não deixe que o aparelho se molhe sob circunstância alguma, já que tal poderá ser perigoso. Para evitar perigo de incêndio ou choque elétrico, não exponha o aparelho a água ou humidade. Além disso, não coloque o aparelho debaixo de água (por exemplo, para fins de limpeza).

1.4. Limpieza

Antes de proceder à limpeza, desligue sempre o aparelho e retire o cabo da tomada. Deixe sempre que a máquina arrefeça antes de efetuar qualquer operação de limpeza.

Para limpar a parte exterior do aparelho, utilize apenas um pano seco e macio.

1.5. Precauções gerais

- Siga as indicações do manual de instruções pois são uma importante ajuda na instalação e operação corretas deste produto e a tirar

partido das suas funções avançadas. Guarde as instruções para consulta futura.

- Leia todas as instruções antes de usar o produto.

- As operações de reparação ou manutenção devem ser realizadas apenas por profissionais autorizados.

- Quaisquer danos provocados por modificações manuais do produto não serão abrangidos pela garantia.

- Se este produto for utilizado para outros fins que não aqueles para os quais foi originalmente desenvolvido, ou se não for corretamente ligado, poderá ficar danificado e a garantia será anulada.

- Aqui irá encontrar muitas dicas úteis sobre como utilizar e manter corretamente o seu desumidificador. Um pouco de cuidado preventivo da sua parte poderá poupar-lhe muito tempo e dinheiro ao longo da vida útil do seu desumidificador. Encontrará muitas respostas a problemas comuns no quadro de resolução de problemas. Se analisar o quadro de Resolução de Problemas primeiro, poderá não necessitar de contactar o Serviço de Apoio ao Cliente.

KUBO

• Para evitar ferimentos para o utilizador ou outras pessoas e danos no aparelho, as seguintes instruções devem ser seguidas. O funcionamento incorreto que advenha do facto de ignorar as instruções pode causar danos ou ferimentos.
• A gravidade de cada situação é classificada em conformidade.

ATENÇÃO Este símbolo indica a possibilidade de morte ou lesões graves.

CUIDADO Este símbolo indica a possibilidade de ferimentos ou danos materiais.

- Os seguintes símbolos utilizados neste manual têm os seguintes significados.

Nunca faça isto.

Faça sempre isto.

DESUMIDIFICADOR 20L

KBDH4759

ATENÇÃO

Não exceda a classificação da tomada de alimentação ou dispositivo de ligação.	Não opere nem pare a unidade ligando ou desligando a fonte de alimentação.	Não danifique nem use um cabo de alimentação não especificado.
Caso contrário, poderá provocar choques elétricos ou incêndios por geração de calor excessivo.	Poderá provocar choques elétricos ou incêndios por geração de calor.	Poderá provocar choques elétricos ou incêndios.
Não modifique o comprimento do cabo de alimentação nem partilhe a tomada com outros aparelhos.	Não insira ou retire a ficha com as mãos molhadas.	Não coloque a unidade perto de uma fonte de calor.
Poderá provocar choques elétricos ou incêndios por geração de calor.	Poderá provocar choques elétricos.	As partes de plástico poderão derreter e provocar incêndios.

KUBO

DESUMIDIFICADOR 20L

KBDH4759

⚠ Desligue o cabo de alimentação do desumidificador se este emitir sons estranhos, produzir odores ou fumo.	⚠ Nunca tente desmontar ou reparar o desumidificador.	⚠ Antes de limpar, desligue o aparelho e retire o cabo de alimentação da tomada elétrica.
Poderá provar incêndios e choques elétricos.	Poderá provocar avarias no aparelho ou choques elétricos.	Poderá provocar choques elétricos ou lesões.
⚠ Não utilize o desumidificador perto de gases inflamáveis ou combustíveis, como gasolina, benzina, diluente, etc.	⚠ Não beba nem use a água drenada pela unidade.	⚠ Não retire o coletor de água durante o funcionamento.
Poderá provocar explosões ou incêndios.	Contém contaminantes e poderá deixá-lo doente.	Poderá provocar choques elétricos.

CUIDADO

Não utilize a unidade em espaços pequenos.	Não coloque o desumidificador em locais onde a água possa salpicar para cima da unidade.	Coloque o desumidificador numa superfície nivelada e firme.
A falta de ventilação poderá provocar sobrea-quecimento e incêndios.	A água poderá penetrar no desumidificador e degradar o seu isolamento, o que pode provocar um choque elétrico ou incêndio.	Se o desumidificador cair, poderá provocar derrames de água e danificar os seus componentes ou provocar choques elétricos ou incêndios.
Não obstrua as aberturas de saída ou de entrada com panos ou toalhas.	Deve ter cuidados especiais quando utilizar o desumidificador numa divisão com as seguintes pessoas:	Não utilize em áreas onde são usados químicos.
A falta de ventilação poderá provocar sobrea-quecimento e incêndios.	Bebés, crianças, pessoas idosas e pessoas não sensíveis à humidade.	Isso irá causar a deterioração do desumidificador devido a produtos químicos e solventes dissolvidos no ar.
Nunca introduza os seus dedos ou objetos estranhos nas grelhas ou aberturas. Tenha especial cuidado em avisar as crianças acerca destes perigos.	Não coloque objetos pesados sobre o cabo de alimentação e garanta que o cabo não é comprimido.	Não suba para cima do desumidificador nem se sente em cima dele.
Poderá provocar choques elétricos ou funcionamento incorreto do desumidificador.	Existe o perigo de provocar incêndios ou choques elétricos.	Poderá lesionarse se cair ou se a unidade tombar.
Instale os filtros com segurança. Limpe os filtros uma vez a cada duas semanas.	Se entrar água dentro do desumidificador, desligue-o e retire a ficha da tomada. Em seguida, contacte o Serviço de Apoio ao Cliente.	Não coloque vasos com flores ou outros recipientes com água em cima do desumidificador.
O funcionamento sem filtros poderá provocar um funcionamento incorreto.	Poderá provocar avarias do desumidificador.	A água poderá salpicar para a unidade, provocando falhas no isolamento e choques elétricos ou incêndios.

CUIDADO

• Este aparelho não se destina a ser utilizado por pessoas com reduzidas capacidades físicas, sensoriais ou mentais (incluindo crianças), ou por pessoas com falta de experiência e conhecimento, salvo se forem supervisionadas ou receberem instruções relativas à utilização do aparelho dadas por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• Caso o cabo de alimentação fique danificado, este deve ser substituído pelo fabricante, o representante técnico ou técnicos de qualificação semelhante para evitar situações de perigo.
• O desumidificador deve ser instalado de acordo com os regulamentos de instalação elétrica nacionais.
• O aparelho com resistência deverá estar afastado pelo menos 1 metro de materiais combustíveis.
• Contacte o Serviço de Apoio ao Cliente caso o desumidificador necessite de reparação ou manutenção.

KUBO

• Não use o cabo de alimentação se este estiver solto ou danificado.
• Não ligue o seu desumidificador numa divisão húmida, como uma casa de banho ou lavandaria.
• Contacte o Serviço de Apoio ao Cliente para instalar o desumidificador.
• Se o desumidificador for derrubado durante a utilização, desligue-o imediatamente no botão e da tomada. Inspecione visualmente a unidade para garantir que não tem danos. Caso suspeite que a unidade foi danificada, contacte um técnico ou o Serviço de Apoio ao Cliente para obter assistência técnica.
• Durante uma tempestade, deve-se desligar a eletricidade para evitar danos no equipamento devido aos relâmpagos.
• Para reduzir o risco de incêndio ou choque elétrico, não use este desumidificador com nenhum dispositivo de controlo da velocidade em estado sólido.
• Não passe o cabo do desumidificador sob carpetes. Não cubra o cabo com tapetes, passadeiras ou coberturas similares. Não passe o cabo por baixo de mobiliário ou

DESUMIDIFICADOR 20L KBDH4759

eletrodomésticos. Mantenha o cabo longe de áreas de circulação e onde ninguém possa tropeçar nele.

• Não abra o desumidificador durante o funcionamento.
• Quando o filtro de ar tiver de ser removido, não toque nas partes metálicas do desumidificador.
• Segure o corpo da ficha ao retirá-la da tomada.

Informação Elétrica

• A placa de características do fabricante está localizada no painel traseiro do desumidificador e contém dados elétricos e outros dados técnicos que são específicos desta unidade.
• Certifique-se de que a unidade tem uma ligação à terra adequada. Para minimizar os riscos de choques elétricos e incêndios, é importante existir uma ligação à terra adequada. O cabo de alimentação está equipado com uma ficha de ligação à terra de três pinos para proteção contra choques elétricos.
• A sua unidade deve ser usada com uma tomada de parede com ligação à terra. Se

KUBO

a tomada de parede que pretende usar não tiver uma ligação à terra adequada nem estiver protegida por um fusível retardador ou disjuntor (o fusível ou disjuntor necessário é determinado pela corrente máxima da unidade. A corrente máxima é indicada na placa de características localizada na unidade), peça a eletricista qualificado para instalar o recetáculo adequado.

- Não utilize cabos de extensão ou adaptadores de tomada com este desumidificador.

• Garanta que o recetáculo está acessível após a instalação da unidade.
  No entanto, se for necessário usar um cabo de extensão, use um cabo de extensão aprovado para "Desumidificadores" (disponível na maioria das lojas de ferragens).
• Para evitar a possibilidade de ferimentos, desligue sempre a unidade da fonte de alimentação antes de instalar e/ou proceder a qualquer operação.
• Toda a instalação elétrica deve ser estritamente efetuada de acordo com o esquema de ligação elétrica localizado na placa média da unidade (atrás do coletor de água).

DESUMIDIFICADOR 20L KBDH4759

Nota sobre o fusível

A placa de circuitos integrados (PCI) da unidade foi concebida com um fusível para facultar proteção contra picos de corrente. As especificações do fusível estão impressas na placa de circuitos integrados, tais como: T 3,15 A/250 V (ou 350 V), etc.

NOTA: todas as figuras contidas neste manual são apenas para efeitos ilustrativos. A forma real da unidade que adquiriu poderá ser ligeiramente diferente mas o funcionamento e características são as mesmas.

• Os gases fluorados com efeito de estufa estão contidos em equipamentos hermeticamente fechados. Para informações específicas sobre o tipo, a quantidade e o CO2 equivalente em toneladas dos gases fluorados com efeito de estufa (nalguns modelos), consulte o rótulo relevante na própria unidade.
• A instalação, assistência, manutenção e reparação deste desumidificador deve ser feita por um técnico qualificado.
• A desinstalação e reciclagem do produto deve ser feita por um técnico qualificado.

AVISOS (apena para utilização de refrigerante R290/R32)

• Não use meios para acelerar o processo de descongelação nem para limpar para além dos recomendados pelo fabricante.
• O aparelho deve ser armazenado numa divisão sem fontes de ignição em operação contínua (ex.: chamas desprotegidas, um eletrodoméstico a gás ou um aquecimento em funcionamento)
• Não furar nem queimar.
• Esteja ciente de que os refrigerantes podem ser inodoros.
• O aparelho deve ser instalado, operado e guardado numa divisão com uma superfície superior a 4 m ^2 .
• O cumprimento dos regulamentos nacionais sobre gás deve ser observado.
• Mantenha as aberturas de ventilação desobstruídas.

• O aparelho deve ser guardado de modo a evitar a ocorrência de danos mecânicos.

• Um aviso de que o aparelho deve ser armazenado numa área bem ventilada, na qual a dimensão da divisão corresponda à área da mesma, conforme descrito para funcionamento.

• Qualquer pessoa que esteja a trabalhar ou a desforrar um circuito refrigerante deve possui um certificado atualizado e válido emitido por uma autoridade de avaliação acreditada pela indústria, o qual comprove que essa pessoa tem competência para lidar com refrigerantes de forma segura e de acordo com os requisitos de avaliação reconhecidos.
• A reparação só deve ser efetuada conforme recomendado pelo fabricante do equipamento. A manutenção e a reparação que exija a assistência de outros profissionais qualificados deve ser efetuada sob a supervisão da pessoa competente na utilização de refrigerantes inflamáveis.

KUBO

DESUMIDIFICADOR 20L

KBDH4759

Cuidado: Risco de incêndio/materialis inflamáveis (apenas para unidades R32/R290)

NOTA IMPORTANTE: Leia cuidadosamente este manual antes de instalar ou utilizar o seu novo desumidificador. Guarde este manual para consulta futura.

Explicação dos símbolos exibidos nas unidades de interior ou de exterior (aplicável apenas a unidades que usam refrigerante R32/R290):

AVISO Este símbolo indica que esta unidade usa um refrigerante inflamável. Se o refrigerante estiver a verter e for exposto a uma fonte de ignição externa, há um risco de incêndio.

CUIDADO Este símbolo indica que o manual de instruções deve ser lido atentamente.

CUIDADO Este símbolo indica que o pessoal de assistência técnica deverá manusear este equipamento com referência ao manual de instalação.

CUIDADO Este símbolo indica que há informações disponíveis, tais como o manual de instruções ou manual de instalação..

AVISOS (apena para utilização de refrigerante R290/R32)

1. Transporte de equipamentos que contêm refrigerantes inflamáveis Consulte os regulamentos de transporte,

2. Marcação de equipamentos com sinais Consulte os regulamentos locais.

3. Eliminação de equipamentos que usem refrigerantes inflamáveis Consulte os regulamentos nacionais.

4. Armazenamento de equipamentos/aparelhos

O armazenamento de equipamentos deve ser feito de acordo com as instruções do fabricante.

1. Armazenamento de equipamentos embalados (não vendidos)

A proteção da embalagem de armazenamento deve ser feita de modo a que os danos mecânicos no equipamento dentro da embalagem não causem uma fuga de refrigerante.

KUBO

DESUMIDIFICADOR 20L

KBDH4759

A quantidade máxima permitida para armazenamento conjunto de unidades do equipamento será determinada por regulamentos locais.

6. Informações de assistência técnica

1) Inspeções da área

Antes de começar a trabalhar em sistemas que contenham gases refrigerantes inflamáveis, é necessário efetuar inspeções de segurança para garantir que o risco de ignição foi minimizado. Para reparação do sistema de refrigeração, as seguintes precauções devem ser seguidas antes de efetuar trabalhos no sistema.

2) Procedimento de trabalho

Os trabalhos devem ser efetuados sob um procedimento controlado para se minimizar o risco de presença de gás ou vapor inflamável quando os trabalhos estão a decorrer.

3) Área de trabalho geral

Toda a equipa de manutenção e outras pessoas que trabalhem na área local devem ser instruídas sobre a natureza do trabalho a realizar. Os trabalhos em espaços confinados devem ser evitados. A área em torno do espaço de trabalho deve ser delimitada. Certifique-se de que as condições dentro da área foram tornadas seguras através do controlo de materiais inflamáveis.

4) Verificação da presença de refrigerante

A área deve ser inspecionada com o respetivo detetor de gás refrigerante antes de ou durante os trabalhos, de modo a garantir que o técnico está ciente de atmosferas potencialmente inflamáveis. Certifique-se de que o equipamento de detecção de fugas em utilização é adequado para gases refrigerantes inflamáveis, ou seja, não causa faíscas, está devidamente estanque ou é intrinsecamente seguro.

5) Presença de extintor de incêndios

Se qualquer trabalho for efetuado no equipamento de refrigeração ou em quaisquer peças relacionadas, é necessário ter à mão equipamentos adequados para extinção de incêndios. Tenha um extintor de pó químico ou de CO2 adjacente à área de carregamento.

6) Sem fontes de ignição

Ninguém que esteja a trabalhar no sistema de refrigeração, que envolva expor qualquer tubagem que contenha ou tenha contido refrigerante inflamável, deverá usar quaisquer fontes de ignição de modo a causar um risco de incêndio ou explosão. Todas as fontes de ignição possíveis, incluindo o fumo de cigarros, devem ser mantidas suficientemente afastadas do local de instalação, reparação, remoção ou eliminação, durante o qual o refrigerante inflamável possa eventualmente ser libertado para o espaço

KUBO

DESUMIDIFICADOR 20L KBDH4759

circundante. Antes do início dos trabalhos, a área à volta do equipamento deve ser vigiada para se garantir que não existem perigos inflamáveis nem riscos de ignição. Dever-se-ão colocar sinais de "PROIBIDO FUMAR".

7) Área ventilada

Certifique-se de que a área de trabalho está a céu aberto ou que está devidamente ventilada antes de desforrar um sistema ou efetuar trabalhos a quente. Dever-se-á manter um nível de ventilação contínuo durante a duração dos trabalhos. A ventilação deverá dispersar de forma segura quaisquer gases refrigerantes e, de preferência, expeli-los para a atmosfera exterior.

8) Inspeções ao equipamento de refrigeração

Quando se carregar componentes elétricos, estes devem ser adequados para os devidos fins e seguir as especificações corretas. Dever-se-á seguir sempre as indicações de manutenção e de assistência técnica do fabricante. Em caso de dúvida, consulte o departamento de assistência técnica do fabricante. As seguintes inspeções devem ser aplicadas em instalações que utilizam refrigerantes inflamáveis:

- A dimensão de carregamento está de acordo com a dimensão da divisão na qual serão instaladas as peças que contêm refrigerante;

• A maquinaria de ventilação e as saídas de ar estão a funcionar corretamente e não estão obstruídas;
• Se um circuito de refrigeração indireto estiver a ser usado, os circuitos secundários devem ser verificados para a presença refrigerante; as marcações no equipamento continuam a ser visíveis e legíveis.
• As marcações e sinais ilegíveis devem ser corrigidos;
• A conduta ou os componentes de refrigeração são instalados numa determinada posição que não os deixe ficar expostos a quaisquer substâncias que possam corroer os componentes que contenham gás refrigerante, salvo se os componentes forem fabricados com materiais anti
• Corrosão ou estejam devidamente isolados contra a corrosão.

9) Inspeções para dispositivos elétricos

As reparações e manutenção nos componentes elétricos devem incluir as inspeções iniciais de segurança e os procedimentos de inspeção a componentes. Caso ocorra uma falha que possa comprometer a segurança, não se deve ligar nenhuma fonte de alimentação ao circuito até

KUBO

DESUMIDIFICADOR 20L

KBDH4759

que a falha seja satisfatoriamente resolvida. Se a falha não puder ser corrigida imediatamente, mas é necessário que o aparelho continue a funcionar, dever-se-á usar uma solução temporária adequada. Isto deve ser comunicado ao proprietário do equipamento, para que todas as partes sejam aconselhadas.

As inspeções iniciais de segurança devem incluir:

• Que os condensadores estão descarregados: isto deve ser feito de maneira segura, de modo a evitar a eventual ocorrência de faíscas
• Que não há componentes elétricos e cabos com corrente expostos durante o carregamento, recuperação ou purga do sistema;
• Que há continuidade da ligação à terra.

7. Reparações de componentes vedados

1) Durante as reparações a componentes vedados, todas as fontes de alimentação elétricas devem ser desligadas do equipamento no qual se está a trabalhar antes de se retirar as tampas vedadas, etc. Se for absolutamente necessário fornecer um abastecimento elétrico ao equipamento durante a assistência técnica, dever-se-á instalar uma forma de detecção de fugas em funcionamento contínuo no ponto mais crítico

para alertar sobre uma possível situação perigosa.

2) Dever-se-á prestar especial atenção ao seguinte para garantir que, ao trabalhar em componentes elétricos, a estrutura externa não sofra alterações de modo a afetar o respetivo nível de proteção. Isto deverá incluir danos nos cabos, número excessivo de ligações, terminais não fabricados de acordo com a especificação original, danos nos vedantes, instalação incorreta de prensacabos, etc.

- Certifique-se de que os aparelhos estão montados de forma segura. - Certifique-se de que os materiais vedantes não se deterioraram de modo que já não cumpram as funções de evitar a infiltração de atmosferas inflamáveis. As peças sobresselentes devem estar em conformidade com as especificações do fabricante.

NOTA: O uso de isolante de silicone poderá inibir a eficácia de alguns tipos de equipamentos de deteção de fugas. Os componentes intrinsecamente seguros não têm de estar isolados antes de se trabalhar neles.

KUBO

DESUMIDIFICADOR 20L

KBDH4759

8. Reparação de componentes intrinsecamente seguros

Não aplique quaisquer cargas indutivas ou capacitivas permanentes ao circuito sem garantir que tal não irá exceder a tensão e corrente admissíveis permitidas para o equipamento que está a ser usado. Os componentes intrinsecamente seguros são os únicos tipos que podem ser trabalhados com corrente na presença de uma atmosfera inflamável. Os aparelhos de teste devem estar calibrados na classificação correta.

Substitua apenas os componentes com peças especificadas pelo fabricante. Outras peças poderão causar a ignição do refrigerante na atmosfera devido a uma fuga.

9. Cablagem

Verifique se a cablagem não irá ficar sujeita ao desgaste, corrosão, pressão excessiva, vibração, arestas afiadas nem a quaisquer outros efeitos ambientais adversos. A inspeção também deverá considerar os efeitos da idade ou a vibração contínua provocada por fontes como os compressores ou ventoinhas.

10. Deteção de refrigerantes inflamáveis

Em circunstância alguma se deverão usar potenciais fontes de ignição na procura ou detecção de fugas de gás refrigerante. Não deverá usar uma lanterna de halogênio (ou

qualquer outro detetor que use uma chama desprotegida).

11. Métodos de deteção de fugas

Os seguintes métodos de deteção de fugas são considerados aceitáveis para sistemas que contenham refrigerantes inflamáveis. Os detetores de fugas eletrónicos devem ser utilizados para detetar refrigerantes inflamáveis, mas a sensibilidade pode não ser adequada, ou podem necessitar de recalibração (os equipamentos de deteção devem ser calibrados numa área sem gás refrigerante). Certifique-se de que o detetor não é uma potencial fonte de ignição e é adequado para o refrigerante. O equipamento de deteção de fugas deve ser configurado para a percentagem de LFL do refrigerante, devendo ser calibrado de acordo com o refrigerante usado e a devida percentagem de gás (25 %, no máximo) confirmada. Os fluidos de deteção de fugas são adequados para utilização com a maioria dos refrigerantes. Porém, o uso de detergentes que contenham cloro deve ser evitado, pois o cloro pode reagir com o refrigerante e corroer a canalização de cobre.

Caso se suspeite de uma fuga, todas as chamas desprotegidas devem ser removidas ou extintas. Caso se detete uma fuga de refrigerante que requeira soldadura, dever-se-á recuperar, ou isolar, todo o refrigerante do sistema (através de

KUBO

DESUMIDIFICADOR 20L

KBDH4759

válvulas de bloqueio) numa parte do sistema afastada da fuga. O azoto sem oxigénio (OFN, na sigla em inglês) deve ser purgado através do sistema antes e durante o processo de soldadura.

12. Remoção e purga

Ao aceder ao circuito de refrigeração para efetuar reparações por qualquer motivo, deverse-ão usar procedimentos convencionais. No entanto, é importante seguir a boa prática, uma vez que a inflamabilidade é algo a ter em consideração. O seguinte procedimento deve ser seguido:

• Retire o refrigerante;
• Purgue o circuito com gás inerte;

•Purgue;

• Purgue novamente com gás inerte;
• Abra o circuito, cortando-o ou soldando-o.

O carregamento de refrigerante dever-se-á efetuar nos cilindros de recuperação adequados. O sistema deve ser lavado com azoto sem oxigénio para tornar a unidade segura. Poderá ser necessário repetir este processo várias vezes. Não se deve usar ar comprimido nem oxigénio para esta tarefa.

A descarga dever-se-á efetuar ao desforrar o vácuo do sistema com azoto sem oxigénio e continuar a enchê-lo até se alcançar a pressão de funcionamento. Em seguida, dever-se-á arejar a atmosfera e, por último, criar novamente vácuo. Este processo deve ser repetido até não haver refrigerante no sistema.

Quando o carregamento final de azoto sem oxigénio é usado, dever-se-á arejar o sistema à pressão atmosférica para permitir a condução dos trabalhos. Esta operação é absolutamente vital se se efetuarem trabalhos de soldadura na tubagem.

Certifique-se de que a bomba de sucção não está perto de nenhuma fonte de ignição e há ventilação disponível.

Para além dos convencionais procedimentos de carregamento, dever-se-ão seguir os seguintes requisitos:

• Certifique-se de que a contaminação dos vários refrigerantes não se dá quando se estiver a usar equipamento de carregamento As mangueiras ou linhas devem ser tão curtas quanto possível para minimizar a quantidade de refrigerante nelas contida.

- Os cilindros devem ficar na vertical.

KUBO

• Certifique-se de que o sistema de refrigeração está ligado à terra antes de carregar o sistema com refrigerante.
• Assinale o sistema quando o carregamento estiver concluído (caso já não esteja).
• Dever-se-á ter muito cuidado para não encher demasiado o sistema de refrigeração.
• Antes de recarregar o sistema, este deve ser testado sob pressão com azoto sem oxigénio. O sistema deve ser testado para fugas quando o carregamento terminar, mas antes de se começar a utilizar. Dever-se-á efetuar um segundo teste de fugas antes de sair do local.

14. Desativação

Antes de efetuar este procedimento, é essencial que o técnico esteja completamente familiarizado com o equipamento e com todos os seus detalhes. Como boa prática, recomenda-se que todos os refrigerantes sejam recuperados de forma segura. Antes da tarefa ser efetuada, dever-se-á tirar uma amostra do óleo e do refrigerante.

Caso uma análise seja necessária antes da reutilização do refrigerante reciclado. É essencial que potência elétrica esteja disponível antes da tarefa ser iniciada.

DESUMIDIFICADOR 20L KBDH4759

a) Familiarize-se com o equipamento e com o seu funcionamento.
b) Isole o sistema a nível elétrico.
c) Antes de tentar efetuar o procedimento, certifique-se de que:

• Os equipamentos de manuseamento mecânico estejam disponíveis, se necessário, para manusear cilindros de refrigerante;
• Todos os equipamentos de proteção individual estejam disponíveis e estejam a ser utilizados corretamente;
• O processo de recuperação está sempre a ser supervisionado por uma pessoa competente;
• Os equipamentos e cilindros de recuperação estão em conformidade com as normas apropriadas.
  d) Purgue o sistema de refrigeração, se possível.
  e) Se o vácuo não for possível, faça um coletor para que o refrigerante possa ser removido das várias partes do sistema.
  f) Certifique-se de que o cilindro está em cima da balança antes da recuperação.

KUBO

DESUMIDIFICADOR 20L KBDH4759

g) Inicie a máquina de recuperação e opere-a em conformidade com as instruções do fabricante.
h) Não encha os cilindros demasiado (só até 80 % do volume de carregamento de líquidos).
i) Não exceda a pressão máxima de funcionamento do cilindro, mesmo que temporariamente.
j) Quando os cilindros tiverem sido carregados corretamente e o processo ficar concluído, certifique-se de que cilindros e o equipamento são removidos do local e todas as válvulas de isolamento do equipamento são fechadas.
k) O refrigerante recuperado não deve ser carregado noutro sistema de refrigeração a menos que tenha sido limpo e verificado.

15. Rotulagem

O equipamento deve ser rotulado com a indicação de foi desativado e ficou sem refrigerante. O rótulo deve ser datado e assinado. Certifique-se de que o equipamento tem rótulos com a indicação de que contém gás refrigerante inflamável.

16. Recuperação

- Ao remover refrigerante de um sistema, seja para assistência técnica ou desativação,

recomenda-se como boa prática a remoção segura de todos os refrigerantes.

• Ao transferir refrigerante para os cilindros, certifique-se de que se utilizam apenas os devidos cilindros de recuperação. Certifique-se de que as quantidades corretas de cilindros para suportar o carregamento total do sistema estão disponíveis. Todos os cilindros a utilizar são próprios para o refrigerante recuperado e rotulados para esse refrigerante (ou seja, cilindros especiais para a recuperação do refrigerante). Os cilindros devem estar equipados com válvula de alívio de pressão e as respetivas válvulas de fecho em boas condições de funcionamento.

- Os cilindros de recuperação vazios são purgados e, se possível, refrigerados antes da recuperação. O equipamento de recuperação deve estar em boas condições de funcionamento, ter à mão um conjunto de instruções sobre a sua utilização, devendo ser adequado para a recuperação de refrigerantes inflamáveis. Além disso, deverá dispor de um conjunto de balanças de pesagem calibradas em boas condições de funcionamento.

- As mangueiras devem estar equipadas com acessórios de desativação anti fugas em boas

KUBO

condições. Antes de utilizar a máquina de recuperação, verifique se está em condições satisfatórias de funcionamento, se foi alvo das devidas manutenções e se algum dos componentes elétricos relacionados está vedado para evitar a ignição em caso de fuga de refrigerante. Consulte o fabricante em caso de dúvida.

• O refrigerante recuperado deve ser devolvido ao fornecedor de gás refrigerante no cilindro de recuperação correto, facultando a Nota de Transferência de Resíduos relevante. Não misture refrigerantes em unidades de recuperação e, especialmente, em cilindros.
• Se os compressores ou os respetivos óleos tiverem de ser removidos, certifique-se de que foram purgados a um nível aceitável para garantir que não ficam vestígios de refrigerante inflamável no lubrificante. O processo de purga deve ser efetuado antes de devolver o compressor aos fornecedores. Apenas se poderá efetuar o aquecimento elétrico ao corpo do compressor para acelerar este processo. Quando se purga óleo de um sistema, este procedimento deverá ser feito de forma segura.

2. INSTRUÇÕES DE FUNCIONAMENTO

2.1. Descrição do Produto

① Painel de controlo
② Pega (em ambos os lados)
③ Grelha de saída de ar
④ Coletor de água
⑤ Janela de nível de água

Parte de trás

① Saída da mangueira de drenagem
② Rodas
③ Cabo de alimentação e ficha
4 Grelha de entrada de ar
⑤ Filtro de ar (por trás da grelha)
6 Peça de fixação do cabo de alimentação (utilizada apenas quando armazenar a unidade).

NOTA: todas as figuras contidas neste manual são apenas para efeitos ilustrativos. A forma real da unidade que adquiriu poderá ser ligeiramente diferente mas o funcionamento e características são as mesmas.

NOTA: o painel de controlo da unidade que adquiriu pode ser ligeiramente diferente de acordo com os modelos.

Fig. 1

Botões de controlo

Quando pressionar o botão para alterar os modos de funcionamento, o desumidificador emitirá um sinal sonoro para indicar que está a mudar de modo.

Potência Prima para ligar ou desligar o desumidificador. NOTA: quando o compressor inicia ou interrompe a operação, a unidade pode emitir um ruído alto, o que é normal.
2 Modo Pressione para selecionar o modo de funcionamento desejado, Desumidificador, Secador, Desumidificação Continua e Desumidificação Intelligente.

NOTA: Os modos de Secagem e de Desumidificação Inteligente são opcionais.

③ ④ ⊕/⊖ Botões para cima/para baixo • Controlo da humidade

O nível de humidade pode ser definido dentro de um intervalo de 35 % HR (Humidade Relativa) a 85 % HR (Humidade Relativa) em aumentos de 5 %.

Para ar mais seco, pressione o botão e defina um valor percentual mais baixo (%).

Para ar mais húmido, pressione o botão e defina um valor percentual mais elevado (%).

- Controlo do temporizador

Utilize os botões Para Cima/Para Baixo para definir a hora de Início automático e de Paragem automática entre 0,0 a 24.

5 Ventoinha Controle a velocidade da ventoinha. Pressione para selecionar a velocidade da ventoinha em três etapas: baixa, média e alta. A luz indicadora de velocidade da ventoinha acende-se quando as diferentes configurações de velocidade da ventoinha estão ativas. Ao selecionar a velocidade alta da ventoinha, as luzes de velocidade média e baixa acendem-se.
6 Temporizador Pressione para ativar a função de Início automático e de Paragem automática em combinação com os botões ⊕ e⊖.
7 Sem fios (opcional) Pressione este botão durante 3 segundos para iniciar o modo de ligação sem fios. O ECRÃ LED mostra "AP" (neste momento, a unidade encerra todas as outras funções) para indicar que pode definir a ligação sem fios. Se a ligação (router) for bem-sucedida dentro de 8 minutos, a unidade irá automaticamente sair do modo de ligação sem fios, a luz indicadora de função sem fios acende-se e a unidade retoma as funções anteriores.

KUBO

DESUMIDIFICADOR 20L

KBDH4759

Se a ligação falhar no espaço de 8 minutos, a unidade sai do modo de ligação sem fios automaticamente.

8 Visor Mostra a % definida do nível de humidade de 35 % a 85 % ou a hora de início/paragem automática (0\~24) enquanto estiver a configurar e depois mostra a % real do nível de humidade ambiente (± 5 % de precisão) num intervalo de 30 % HR (Humidade Relativa) a 90 % HR (Humidade Relativa).

Códigos de Erro e Códigos de Proteção:

AS - Erro do módulo do sensor de humidade - Desligue o cabo de alimentação da unidade e volte a ligá-lo. Se o erro persistir, contacte a Assistência Técnica.
ES - Erro do sensor de temperatura - Desligue o cabo de alimentação da unidade e volte a ligá-lo. Se o erro persistir, contacte a Assistência Técnica.
P2 - O coletor está cheio ou não está na posição correta - Esvazie o coletor e coloque-o na posição correta.

Outras funções

Luz de coletor cheio

Acende-se quando o coletor estiver pronto para ser esvaziado ou quando for removido ou não for colocado na sua posição correta.

Paragem Automática

O desumidificador desliga-se quando o coletor estiver cheio ou for removido e não for colocado novamente na sua posição correta. Para alguns modelos, o motor da ventoinha continuará a funcionar durante 30 segundos.

Descongelação Automática

Quando o gelo se acumula na serpentina do evaporador, o compressor terminará o seu ciclo e a ventoinha continuará em funcionamento até o gelo desaparecer.

NOTA: durante a descongelação automática, o fluxo de refrigerante pode fazer barulho, que é normal.

Espere 3 minutos até retomar o funcionamento

Após a unidade parar, o seu funcionamento não pode ser reiniciado durante 3 minutos. Isto serve para proteger a unidade. O funcionamento será retomado automaticamente após 3 minutos.

Modo de Desumidificação Inteligente (opcional)

No modo de desumidificação inteligente, a unidade controlará automaticamente a humidade da divisão num intervalo confortável de 45 a 55 %, de acordo com a temperatura ambiente. A função de configuração de humidade ficará inválida.

Auto-Restart [reiniciar automático]

Se a unidade parar inesperadamente devido a um corte de energia, retomará automaticamente o funcionamento com a função configurada anteriormente quando o fornecimento de energia for retomado.

Configurar o Temporizador

• Pressione para ativar a função de início automático ou de Paragem automática em combinação com os botões ⊕ e⊖.
• Quando a unidade estiver ligada, pressione o botão do temporizador para ativar a função de paragem automática. Quando a unidade estiver desligada, pressione este botão para ativar a função de Início Automático.
• Pressione ou mantenha o botão Para Cima ou Para Baixo pressionado para alterar o tempo automático em incrementos de 0,5 horas, até 10 horas, depois em incrementos de 1 hora até 24 horas. O controlo fará uma contagem decrescente do tempo restante até iniciar o funcionamento.

KUBO

• O tempo selecionado será registado em 5 segundos e o sistema reverterá automaticamente para mostrar a configuração de humidade anterior.
• Se LIGAR ou DESLIGAR a unidade em qualquer momento ou se ajustar a configuração do temporizador para 0,0, irá cancelar as funções de Início ou Paragem automáticas.
• Quando a janeia do ecrã LED mostra o código "P2", as funções de Início e Paragem Automáticas também serão canceladas.

A unidade pode iniciar a função de desumidificação MAX quando estiver em modo de Secador. A velocidade da ventoinha será fixada na velocidade alta.

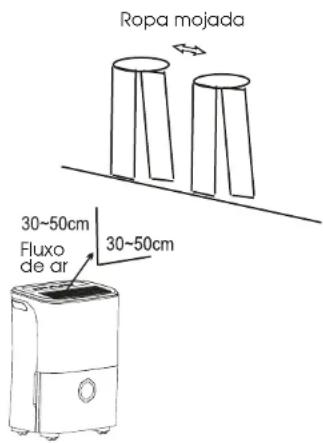

Deixe uma distância de 30 a 50 cm entre o topo e o lado direito da unidade das roupas molhadas

NOTA:

• O modo de secagem deve ser usado numa divisão fechada, não abra nenhuma porta ou janela.
• Para uma desumidificação ótima, comece por remover a maior parte da humidade das roupas.
• Direcione o fluxo de ar para as roupas molhadas (ver Fig. A).
• Para roupas pesadas e grossas, poderá não obter uma desumidificação ótima.

CUIDADO

• Não cubra as saídas de ar da unidade com roupas, dado que tal pode provocar calor excessivo, incêndios ou funcionamento incorreto da unidade.
• Não coloque roupas molhadas em cima da unidade e não permita a entrada de água. Poderá provocar choques elétricos, fugas elétricas superficiais ou falhas na unidade.

2.2. Utilização do produto

Um desumidificador a operar numa cave terá pouco ou nenhum efeito a secar uma área de armazenamento adjacente que estiver fechada, como um armário, a não ser que exista uma circulação de ar adequada para dentro e fora dessa área.

KUBO

DESUMIDIFICADOR 20L

KBDH4759

• Não utilize a unidade ao ar livre.
• Este desumidificador destina-se apenas a uso interno doméstico. Este desumidificador não deve ser usado para fins comerciais ou industriais.
• Coloque o desumidificador num pavimento nivelado e liso, que seja suficientemente forte para aguentar o peso da unidade com o coletor cheio de água.

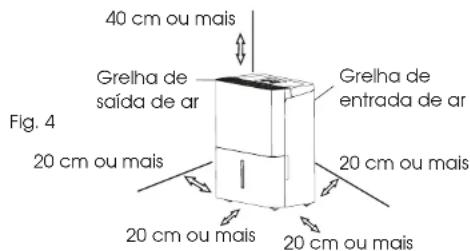

• Permita, pelo menos, 20 cm de espaço livre a todo o redor da unidade para ter uma boa circulação de ar.
• Coloque a unidade numa área onde a temperatura nunca seja inferior a 5º C (41º F). As serpentinas poderão ficar cobertas de gelo a temperaturas inferiores a 5º C (41º F), o que poderá diminuir o desempenho.
• Coloque a unidade longe de secadores de roupa, aquecedores ou radiadores.
• Utilize a unidade para evitar danos provocados pela humidade em locais onde estão armazenados livros ou outros bens.
• Utilize o desumidificador numa cave para ajudar a evitar danos provocados pela humidade.
• O desumidificador deve ser operado numa área fechada para ser mais eficaz.
• Feche todas as portas, janelas e outras aberturas para o exterior na divisão.

Rodas (instaladas em quatro pontos da parte inferior da unidade)

- Não force as rodas a moverem-se sobre tapetes, nem mova a unidade com água no coletor (o aparelho pode tombar e derramar água).

NOTA: as rodas são opcionais, alguns modelos podem não as incluir.

Ao utilizar a unidade

• Quando utilizar o desumidificador pela primeira vez, opere-o continuamente durante 24 horas.
• Esta unidade foi concebida para funcionar num ambiente de funcionamento entre 5º C / 41º F e 32º C / 90º F e entre 30 e 80 % (RH).
• Se a unidade tiver sido desligada e precisa de ser ligada rapidamente, permita aproximadamente três minutos para retomar o funcionamento correto.
• Não ligue o desumidificador a uma tomada múltipla que esteja a ser usada também para outros aparelhos elétricos.
• Seleccione uma localização adequada, certificando-se de que tem um acesso fácil a uma tomada elétrica.
• Ligue a unidade a uma tomada elétrica com ligação à terra.
• Certifique-se de que o coletor de água está encaixado corretamente, caso contrário, a unidade não funcionará corretamente.

NOTA: Quando a água no coletor alcançar um certo nível, tenha cuidado quando deslocar a unidade, para evitar que este caia.

KUBO

DESUMIDIFICADOR 20L

KBDH4759

Retirar a água recolhida

Existem duas maneiras de retirar a água recolhida.

1. Usar o coletor

• Quando o coletor estiver cheio, a luz indicadora de "cheio" irá acender-se e o ecrã digital irá exibir "P2".
• Retire lentamente o coletor. Agarre firmemente nas pegas do lado direito e esquerdo e puxe cuidadosamente para não entomar água. Não coloque o coletor no chão, dado que a sua parte inferior é irregular. Caso contrário, o coletor vai cair e derramar água.
• Deite fora a água e volte a colocar o coletor. Este deve estar no seu sítio e encaixado corretamente para o desumidificador poder funcionar.
• O desumidificador irá retomar o seu funcionamento original quando o coletor é novamente colocado na sua posição correta.

NOTAS:

- Quando retirar o coletor, não toque em nenhuma das peças no interior da unidade. Se o fizer poderá danificar o produto.

1. Retire ligeiramente o coletor.

Fig. 5

1. Segure nos dois lados do coletor com a mesma força e retire-o da unidade.

Fig. 6

1. Deite a água fora.

2. Certifique-se de que inseriu totalmente e com cuidado o coletor no interior da unidade. Se bater com o coletor nalgum objeto ou se não o colocar corretamente no interior do aparelho, a unidade poderá não funcionar.

3. Se verificar que existe alguma água na unidade quando retirar o coletor, deve secá-la.

2. Drenagem contínua

• A água pode ser esvaziada automaticamente para um dreno no pavimento, ligando a unidade a uma mangueira de água (não incluída).
• Retire o tampão de borracha da saída traseira da unidade e armazene-o num local seguro. Encaixe uma mangueira de drenagem (diâmetro interno = 13,5 mm) e encaminhe-o para o dreno no pavimento ou para uma instalação de drenagem apropriada (ver a Fig. 7).
• Certifique-se de que a mangueira está bem fixa e que não existem fugas.
• Direcione a mangueira para o esgoto e certifique-se de que não existem torções que impeçam o fluxo de água.
• Direcione a ponta da mangueira para o dreno e certifique-se de que a ponta da mangueira está nivelada ou está direcionada para baixo para permitir que a água flua sem problemas. Nunca o deixe virado para cima.
• Certifique-se de que a mangueira de água está numa posição inferior à saída da mangueira de escoamento.
• Seleciona a configuração de humidade desejada e a velocidade da ventoinha da unidade para iniciar a drenagem contínua.

KUBO

DESUMIDIFICADOR 20L

KBDH4759

remova o tampão de borracha

Monte a manguelra na saída para a manguelra de drenagem

NOTA: quando a função de drenagem contínua não estiver a ser utilizada, retire a mangueira de escoamento da saída e volte a instalar o tampão de borracha

2.3. Manutenção

ELIMINAÇÃO DO PRODUTO

Ao utilizar este desumidificador nos países Europeus as seguintes informações devem ser seguidas:

ELIMINAÇÃO: Não elimine este produto como resíduo municipal indiferenciado. É necessária a recolha de tais resíduos em separado para tratamento especial. É proibido eliminar este aparelho juntamente com os resíduos domésticos. Existem várias opções disponíveis para a eliminação:

A) O seu município poderá ter implementados sistemas de recolha, nos quais os resíduos eletrónicos podem ser eliminados gratuitamente pelo utilizador.
B) Quando comprar um produto novo, o revendedor poderá retomar gratuitamente o produto antigo.

C) O fabricante irá retomar gratuitamente o aparelho antigo do utilizador para eliminação.
D) Uma vez que os produtos antigos contêm materiais valiosos, podem ser vendidos a sucateiros.

A eliminação ilegal de resíduos em florestas e planícies põe em perigo a sua saúde quando substâncias perigosas se infiltram nos lençóis freáticos e entram na cadeia alimentar.

Desligue o desumidificador e retire o cabo de alimentação da tomada elétrica antes de efetuar a limpeza.

1. Limpe a Grelha e a Estrutura Exterior

• Use água e detergente neutro. Não use lixívia nem produtos abrasivos.
• Não salpique água diretamente na unidade principal. Se o fizer poderá provocar choques elétricos, provocar a deterioração do isolamento ou a oxidação da unidade.
• As grelhas de entrada e saída de ar ficam facilmente manchadas e sujas por isso utilize um acessório do aspirador ou escova para as limpar.

2. Limpe o coletor

- A intervalos de algumas semanas, limpe o coletor para impedir o aparecimento de dolor, fungos ou bactérias. Encha parcialmente o coletor com água limpa e adicione um pouco de detergente neutro. Agite um pouco o coletor, esvazie-o e enxague-o.

NOTA: Não lave o coletor na máquina de lavar loiça. Depois de o limpar, o coletor deve estar instalado com segurança para o funcionamento do desumidificador.

KUBO

DESUMIDIFICADOR 20L

KBDH4759

3. Limpe o filtro de ar

- O filtro de ar por trás da grelha frontal deve ser verificado e limpo, pelo menos, uma vez a cada duas semanas ou mais regularmente, se necessário.

NOTA: NÃO ENXAGUE NEM COLOQUE O FILTRO NUMA MÁQUINA DE LAVAR LOIÇA.

Para remover:

• Segure no filtro e puxe-o para cima, depois puxe-o para fora como mostrado na Fig. 8.
• Limpe o filtro com água morna com detergente. Enxague e deixe o filtro secar antes de voltar a colocá-lo. Não lave o filtro na máquina de lavar loiça.

Para montar:

- Introduza o filtro de ar na unidade de baixo para cima. Ver Fig. 10.

CUIDADO:

NÃO OPERE o desumidificador sem filtro, pois a sujidade e os fiapos irão obstruir e diminuir o seu desempenho.

NOTA: O armário e parte frontal poderão ser limpos com um pano isento de óleo/gordura ou lavados com um pano embebido numa solução de água tépida ou de detergente líquido suave para lavar a louça. Enxague bem e seque.

Nunca use produtos de limpeza agressivos, cera ou polimento na parte frontal do armário. Esprema bem o excesso de água do pano antes de limpar os controlos.

O excesso de água dentro ou à volta dos controlos pode causar danos na unidade.

4. Quando não utilizar a unidade durante longos períodos de tempo

• Depois de desligar a unidade, espere um dia antes de despejar o coletor.
• Limpe a unidade principal, o coletor de água e o filtro de ar.
• Tape a unidade com um saco de plástico.
• Armazene a unidade verticalmente num local seco e bem ventilado.

KUBO

DESUMIDIFICADOR 20L

KBDH4759

2.4. Resolução de problemas

Antes de ligar para o apoio técnico, verifique a tabela abaixo.

Problema O que verificar
A unidade não arranca	Certifique-se de que o ficha de alimentação do desumidificador está completamente introduzida na tomada elétrica.Verifique a caixa de fusíveis/o disjuntor elétrico da sua casa.O desumidificador atingiu o seu nível pré-estabelecido ou o coletor de água está cheio.O coletor de água não está na posição correta.
O desumidificador não seca o ar como era suposto	Não aguardou um período de tempo suficiente para remover a humidade.Certifique-se de que não existem cortina-dos, persianas ou mobília a obstruir a parte da frente ou de trás do desumidificador.O controlo de humidade pode não ter sido definido para uma configuração suficientemente baixa.Verifique que todas as portas, janelas e outras aberturas estão firmemente fechadas.A temperatura ambiente é demasiado baixa, inferior a 5o C (41o F).Existe um aquecedor a querosene ou algum aparelho a produzir vapor de água na divisão.
A unidade faz um ruído alto quando está em funcionamento	O filtro de ar está obstruído.A unidade está inclinada em vez de estar na posição vertical como era suposto.A superfície do pavimento não está nivelada.
Apareceu gelo nas serpentinas	Isto é normal. A unidade tem a função de Descongelação Automática.

Problema O que verificar
Há água no chão	A ligação da mangueira ao conetor ou a ligação da mangueira poderá estar solta.E suposto utilizar o coletor para recolher a água, mas o tampão de drenagem traseiro foi removido.
“ES”, “AS” ou “P2” aparecem no ecrã	Estes são códigos de erro e códigos de proteção. Consulte a secção de Códigos de Erro e Códigos de Proteção.

O design e as especificações do produto estão sujeitos a alterações sem aviso prévio para efeitos de melhoria. Consulte o representante comercial ou o fabricante para mais detalhes.

Qualquer atualização deste manual será carregada para o website de assistência técnica. Certifique-se de possui a última versão.

CD045IU-DF(ZG)N7

16120100000356

KUBO

DESUMIDIFICADOR 20L

KBDH4759

3. SERVIÇO PÓS-VENDA

A KUBO concebeu este aparelho de forma a garantir a máxima fiabilidade. No entanto, se ocorrer um problema, não tente abrir o aparelho – risco de choque elétrico. Se não conseguir solucionar o problema, contacte o Serviço de Apoio ao Cliente de qualquer loja Worten, Modelo ou Continente, para obter assistência. A Worten Equipamentos para o Lar fornece uma garantia contra defeitos de fabrico, por um período de 2 anos a partir da data de compra do aparelho.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante ou revendedor irá invalidar a garantia.

Todos os utilizadores devem familiarizar-se com estas instruções. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.

4. PROTEÇÃO AMBIENTAL

Com o objetivo de proteger o ambiente, tentamos reduzir ao máximo o volume das embalagens, que se limitam a três materiais de fácil separação: cartão, papel e plástico. O aparelho é constituído por material reciclável, depois de desmontado por uma empresa especializada. Cumpra a legislação local relativamente à reciclagem de todos os materiais.

KUBO

Imported, produced and distributed by | Importado, producido y distribuido por Importado, produzido e distribuído por

Worten, equipamentos para o lar, S.A.

Rua João Mendonça, nº 505 - 4464-503 Senhora da Hora - Portugal
