KBDH4759 - Deshumidificador Kubo - Manual de uso y guía de instrucciones gratis

Tipo de producto	Deshumidificador
Marca	Kubo
Modelo	KBDH4759
Dimensiones (An x Pr x Al)	30.0 x 20.0 x 50.0 cm
Peso	10.5 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Consumo de energía	200 W
Capacidad de extracción (30°C, 80% HR)	Hasta 12 L/día
Capacidad del depósito de agua	2.5 L
Refrigerante	R-290 (Propano)
Funciones	Drenaje continuo, descongelación automática, temporizador, punto de ajuste de humedad ajustable
Caudal de aire	150 m³/h
Nivel de ruido	≤ 42 dB(A)
Rango de temperatura de funcionamiento	5°C a 35°C
Clase de protección	Clase II (doble aislamiento)
Mantenimiento	Limpiar el filtro de aire mensualmente; vaciar el depósito regularmente
Piezas de repuesto disponibles	Filtro de aire, depósito de agua, manguera de drenaje
Índice de reparabilidad	8.5 / 10

Preguntas frecuentes - KBDH4759 Kubo

¿Cómo configuro el nivel de humedad deseado?

Presione el botón Humidity Set repetidamente para seleccionar un nivel entre 30% y 80%. La pantalla mostrará la humedad objetivo.

¿Qué hace la función 'Descongelación Automática'?

Cuando la unidad funciona a bajas temperaturas, puede formarse escarcha en las bobinas. La función Descongelación Automática se activa automáticamente para derretir la escarcha y mantener la eficiencia.

¿Con qué frecuencia debo limpiar el filtro de aire?

Limpie el filtro de aire cada mes en condiciones de uso normal. Un filtro obstruido reduce el rendimiento y puede causar sobrecalentamiento.

¿Puedo usar una manguera de drenaje continuo?

Sí, la unidad admite drenaje continuo. Conecte una manguera de jardín estándar (no incluida) a la salida de drenaje y diríjala a un desagüe de piso.

¿Cuál es el nivel máximo de ruido?

El nivel de ruido es ≤ 42 dB(A), comparable a una conversación en voz baja. Es adecuado para dormitorios y salas de estar.

¿Cómo configuro el temporizador?

Presione el botón Temporizador para configurar que la unidad se apague después de 1 a 24 horas. El indicador de temporizador se encenderá.

¿Qué significa el indicador 'Depósito Lleno'?

Cuando el depósito de agua está lleno, la unidad se detiene y se enciende un indicador de Depósito Lleno. Vacíe el depósito y vuelva a insertarlo para reiniciar.

¿Por qué la unidad no extrae agua?

Verifique si el punto de ajuste de humedad es mayor que la humedad actual de la habitación. También asegúrese de que el filtro de aire esté limpio y la temperatura ambiente sea superior a 5°C.

¿El refrigerante es inflamable?

Esta unidad utiliza refrigerante R-290 (Propano), que es inflamable. No dañe el circuito de refrigeración. Si se produce una fuga, ventile la habitación inmediatamente.

¿Dónde puedo comprar piezas de repuesto?

Las piezas de repuesto como filtros de aire, depósitos de agua y mangueras de drenaje están disponibles en distribuidores autorizados de Kubo o en línea. Use solo piezas originales.

MANUAL DE USUARIO KBDH4759 Kubo

Gracias por adquirir este producto.

Este aparato ha sido sometido a diversas pruebas que avalan su calidad. Este manual de instrucciones está destinado a facilitar el uso del aparato y garantizar un uso seguro.

Lea atentamente las instrucciones así como las medidas de seguridad descritas en este manual.

Esperamos sinceramente que esté satisfecho con su nuevo aparato.

ÍNDICE

1. INSTRUCCIONES DE SEGURIDAD 54

1.1. Fuente de alimentación 55
1.2. Cable de alimentación y otros cables 56
1.3. Humedad y agua 56
1.4. Limpieza 56
1.5. Advertencias de seguridad 57

2. MANUAL DE INSTRUCCIONES 87

2.1. Descripción del producto 87
2.2. Utilización del producto 93
2.3. Mantenimiento 98
2.4. Resolución de problemas 102

1. SERVICIO POSVENTA 104
2. PROTECCIÓN MEDIOAMBIENTAL 105

1. INSTRUCCIONES DE SEGURIDAD

	ATENCIÓN
	PELIGRO DE ELECTROCUCIÓN NO ABRIR
Atención: para evitar el riesgo de electrocución, no abra esta unidad. Su interior no contiene elementos que puedan ser reparados por el usuario. Acuda al Servicio de Atención al Cliente.

Avisos importantes

Antes de usar el aparato, lea atentamente este manual de instrucciones y guárdelo en un lugar seguro, pues puede tener que consultarlo en el futuro.

Antes de encender el aparato, y a fin de garantizar su utilización de forma correcta y segura, no lo utilice si:

• Se ha caído al suelo;
• Nota alguna señal de daño;
• Se produce alguna anomalía durante su funcionamiento.

Para evitar posibles peligros y el deterioro del aparato debido a un uso incorrecto, se recomienda que lea atentamente las instrucciones.

Este aparato no deberá ser utilizado para otros fines que no sean los previstos en el manual y únicamente para uso doméstico. Cualquier daño derivado del uso del aparato fuera de este ámbito de aplicación, cualquier uso incorrecto, así como cualquier modificación manual del producto, no estará cubierto y anulará automáticamente la garantía.

Asistencia

En caso de avería, acuda al Servicio de Atención al Cliente.

Este aparato podrá ser utilizado por niños de ocho años o más y por personas con discapacidad física, sensorial o mental, o personas con falta de experiencia o conocimientos, siempre que cuenten con supervisión o se les haya proporcionado instrucciones para usar este aparato de un modo seguro, y entiendan los riesgos que conlleva. Los niños no deben jugar con el aparato. La limpieza y mantenimiento no deben ser realizados por niños sin supervisión.

Estas instrucciones también están disponibles en www.suporteworten.pt

1.1. Fuente de alimentación

Compruebe que la tensión de la red eléctrica es compatible con la indicada en el aparato.

En caso de que no sea compatible, consulte al Servicio de Atención al Cliente.

1.2. Cable de alimentación y otros cables

No enrolle el cable de alimentación ni tire de él para desenchufar el aparato. Asimismo, manténgalo alejado de superficies calientes.

Nunca utilice este aparato si el cable o el enchufe están dañados.

En su lugar, llévelo a un Servicio de Atención al Cliente para que proceda a su sustitución.

1.3. Humedad y agua

No utilice el aparato en lugares húmedos. No deje que el aparato se moje en ninguna circunstancia, pues puede ser peligroso. Para evitar el peligro de incendio o descarga eléctrica, no exponga el aparato al agua o la humedad. Asimismo, no sumerja el aparato (por ejemplo, para limpiarlo).

1.4. Limpieza

Antes de proceder a la limpieza del aparato, apáguelo y desconecte el cable de la corriente. Deje siempre que el aparato se enfríe antes de efectuar cualquier operación de limpieza.

Para limpiar el exterior del producto, utilice únicamente un paño suave y seco.

1.5. Advertencias de seguridad

• Siga las instrucciones de este manual, que le ayudarán a instalar y poner correctamente en funcionamiento este producto y disfrutar de sus características avanzadas. Guarde las instrucciones para referencia futura.
• Lea todas las instrucciones antes de usar el aparato.
• Las operaciones de reparación o mantenimiento deben ser realizadas únicamente por profesionales autorizados.
• Cualquier daño provocado por modificaciones manuales al producto no estará cubierto por la garantía.
• Si usa el producto para otros fines que no sean para los que ha sido originalmente diseñado, o si no está correctamente conectado, el producto podrá sufrir daños y la garantía quedará anulada.
• En su interior encontrará muchos consejos útiles sobre cómo usar y mantener correctamente su deshumidificador. Con un leve cuidado preventivo de su parte, podrá ahorrar mucho tiempo y dinero a lo largo de la vida útil de su deshumidificador. En la tabla de consejos para la solución de problemas encontrará la

ESES

KUBO

DESHUMIFICADOR 20L

KBDH4759

respuesta a muchos problemas frecuentes. Si repasa en primer lugar nuestro cuadro de Consejos para la resolución de problemas, puede que no necesite llamar al Servicio de Atención al Cliente.

• Para evitar lesiones al usuario u otras personas, así como daños a la propiedad, cumpla con las siguientes instrucciones. La operación incorrecta por hacer caso omiso de las instrucciones puede causarle lesiones o dañar el equipo.
• La gravedad de cada situación se clasifica en consecuencia.

ATENCIÓN Este símbolo indica la posibilidad de muerte o lesiones graves.

PRECAUCIÓN Este símbolo indica la posibilidad de lesiones personales o daños materiales.

- Los símbolos utilizados en este manual tienen los siguientes significados.

Nunca proceda de esta manera.

Siempre siga esta instrucción.

ATENCIÓN

No exceda la capacidad de la toma de corriente o del dispositivo de conexión.	No enchufe ni desenchufe la unidad para ponerla en marcha o detenerla.	No dañe ni utilice un cable de alimentación no especificado.
De lo contrario, podría producirse una descarga eléctrica o un incendio, debido a la generación excesiva de calor.	Puede causar una descarga eléctrica o un incendio debido a la generación de calor.	Puede causar descargas eléctricas o un incendio.
No modifique la longitud del cable de alimentación ni comparta la toma de corriente con otros electrodomésticos.	No conecte ni desconecte el enchufe con las manos mojadas.	No coloque la unidad cerca de una fuente de calor.
Puede causar una descarga eléctrica o un incendio debido a la generación de calor.	Puede causar una descarga eléctrica.	Las piezas de plástico pueden derretirse y causar un incendio.
⚠ Desconecte el cable de alimentación si el deshumificador emite sonidos extraños, olor o humo.	➤ Nunca intente quitar el deshumidificador ni repararlo por su cuenta.	⚠ Antes de proceder a su limpieza, desconecte la alimentación y desenchufe la unidad.
Puede causar un incendio o descargas eléctricas.	De lo contrario, podría provocar averías en la máquina o descargas eléctricas.	Puede causar una descarga eléctrica o lesiones.
➤ No utilice el deshumidificador cerca de gas inflamable o combustibles, como gasolina, benceno, solvente inflamable, etc.	➤ No beba ni use el agua que se drenó desde el deshumificador.	➤ No retire el colector de agua durante su funcionamiento.
Puede causar una explosión o un incendio.	Contiene contaminantes y podría hacer que se enferme.	Puede causar una descarga eléctrica.

PRECAUCIÓN

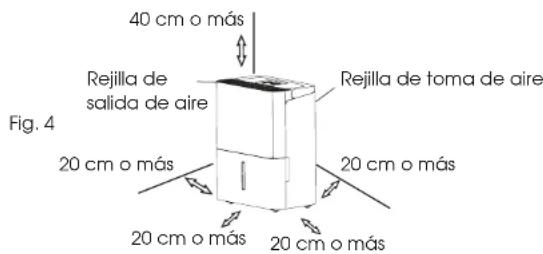

No utilice la unidad en espacios reducidos.	No coloque el deshumidificador en lugares donde el agua pueda salpicarlo.	Coloque el deshumidificador en una superficie nivelada y resistente.
La falta de ventilación puede causar el recalentamiento del aparato e incendios.	El agua puede entrar en el deshumidificador y degradar su aislamiento, lo que puede provocar una descarga eléctrica o un incendio.	Si el deshumidificador se cae, puede causar que el agua se derrame y dañe algunas de sus partes, o provocar una descarga eléctrica o un incendio.
No cubra con paños o toallas las aberturas de entrada o de escape.	Tenga precaución cuando use el deshumidificador en una habitación con las siguientes personas:	No utilice el aparato en áreas donde se manipulen productos químicos.
La falta de flujo de aire puede provocar sobrecalentamiento y un incendio.	Bebés, niños, ancianos y personas no sensibles a la humedad.	Esto podría causar el deterioro del deshumidificador debido a productos químicos y solventes disueltos en el aire.
Nunca introduzca los dedos u otros objetos extraños en rejillas o aberturas. Tenga especial cuidado en advertir a los niños de estos peligros.	No coloque objetos pesados sobre el cable de alimentación y tenga precaución de no comprimirlo.	No pase por encima del deshumidificador ni se siente sobre él.
Ya que podría causar una descarga eléctrica o una avería en el deshumidificador.	Existe peligro de Incendio o descarga eléctrica.	Si usted o la unidad se caen, podría resultar lesionado.
Coloque siempre los filtros de forma segura. Limpie los filtros una vez cada dos semanas.	Si entra agua en el deshumidificador, apáguelo y desconecte la alimentación; a continuación, póngase en contacto con el Servicio de Atención al Cliente.	No coloque floreros u otros recipientes de agua sobre el deshumidificador.

La operación sin filtros puede provocar una avería en la unidad.

Ya que podría causar fallas en el deshumidificador.

El agua puede derramarse dentro de la unidad, lo que provocaría una avería en el aislamiento y una descarga eléctrica o un fuego.

PRECAUCIÓN

• Este aparato no está diseñado para que lo utilicen personas (incluido niños) con discapacidad física, sensorial o mental o que carezcan de la experiencia y los conocimientos necesarios, salvo que cuenten con la supervisión o haya sido instruidas sobre la utilización del aparato por parte de una persona responsable de su seguridad. Los niños deben estar bajo supervisión para asegurarse de que no jueguen con el aparato.
• Si el cable de alimentación está dañado, debe reemplazarse por el fabricante, su agente de servicio o personas igualmente cualificadas para evitar riesgos.
• La instalación del deshumificador deberá realizarse de acuerdo con las normativas nacionales sobre cableado.

KUBO

DESHUMIFICADOR 20L KBDH4759

• El aparato con calentador eléctrico deberá estar a 1 metro de separación como mínimo de los materiales combustibles.
• Póngase en contacto con el servicio de Atención al Cliente en caso de que el deshumidificador necesite reparación o mantenimiento.
• No utilice el cable de alimentación si está flojo o dañado.
• No ponga en funcionamiento el deshumidificador en una habitación húmeda, como un cuarto de baño o cuarto de la colada.
• Póngase en contacto con el Servicio de Atención al Cliente para la instalación del deshumidificador.
• Si el deshumidificador se cae durante su uso, apáguelo y desenchúfelo de inmediato de la corriente. Inspeccione visualmente la unidad para asegurarse de que no esté dañada. Si sospecha que la unidad está dañada, contacte a un técnico o al Servicio de Atención al Cliente para obtener asistencia.

• Durante una tormenta, debe cortar el suministro de energía para evitar daños en la máquina ocasionados por los rayos.

• Para reducir el riesgo de incendio o descarga eléctrica, no use este deshumidificador con un dispositivo de control de velocidad de estado sólido.

• No deslice el cable del deshumidificador por debajo de ningún alfombrado. No cubra el cable con alfombras, tapetes o cubiertas similares. No coloque el cable eléctrico debajo de muebles o electrodomésticos. Ubique el cable lejos de zonas de tránsito, y en un lugar donde nadie se pueda tropezar con él.
• No abra el deshumidificador mientras esté en funcionamiento.
• Cuando deba retirar el filtro de aire, no toque las partes metálicas del deshumidificador.
• Sostenga el enchufe por el cabezal cuando lo desconecte.

Información eléctrica

• La placa de identificación del fabricante se encuentra en la parte posterior del deshumidificador y contiene datos eléctricos y otros datos técnicos específicos.
• Asegúrese de que la unidad esté correctamente conectada a tierra. Para reducir al mínimo los riesgos de descarga

KUBO

DESHUMIFICADOR 20L KBDH4759

eléctrica y de incendio, es importante realizar la adecuada conexión a tierra. El cable de alimentación está equipado con un enchufe a tierra de tres clavijas para la protección contra posibles descargas eléctricas.

• La unidad deberá utilizarse en una toma de corriente debidamente conectada a tierra. Si el enchufe de pared que va a utilizar no está conectado a tierra ni protegido adecuadamente por un fusible de retardo o un disyuntor (el fusible o el disyuntor que necesita están determinados por la corriente máxima de la unidad, que se indica en la placa de características), pida a un electricista calificado que instale la toma de corriente adecuada.
• Asegúrese de poder acceder a la toma después de instalar la unidad.
• No utilice cables alargadores ni adaptadores de enchufe con este deshumidificador. Sin embargo, si es necesario, utilice solamente un cable alargador aprobado para «deshumidificadores» (disponible en la mayoría de las ferreterías locales).
• Para evitar la posibilidad de lesiones, desconecte siempre la alimentación de la unidad antes de proceder a su instalación o mantenimiento.

- Todo el cableado debe realizarse estrictamente de acuerdo con el diagrama de cableado ubicado en el deflector central de la unidad (detrás del colector de agua).

Nota sobre el fusible

La placa de circuito (PCB) de la unidad está diseñada con un fusible que proporciona protección contra la sobrecorriente. Las especificaciones del fusible están impresas en la placa de circuito, como: T 3,15 A/250 V (o 350 V), etc.

NOTA: Todas las figuras de este manual solo tienen fines ilustrativos. La forma real de la unidad que compró puede diferir ligeramente, pero las operaciones y las funciones son las mismas.

Nota sobre los gases fluorados

• El equipo herméticamente cerrado contiene gases fluorados de efecto invernadero. Para obtener información específica sobre el tipo, la cantidad y el equivalente de CO2 en toneladas del gas fluorado de efecto invernadero (en algunos modelos), consulte la etiqueta correspondiente en la misma unidad.
• La instalación, el servicio, el mantenimiento y la reparación de este deshumificador debe realizarlos un técnico certificado.

KUBO

DESHUMIFICADOR 20L KBDH4759

- La desinstalación de los productos y el reciclaje debe realizarlos un técnico certificado.

ADVERTENCIAS (para usar el refrigerante R290/R32 solamente)

• No utilice medios para acelerar el proceso de descongelación o para limpiar la unidad diferentes a los recomendados por el fabricante.
• El aparato debe almacenarse en una habitación que no utilice continuamente fuentes de ignición (por ejemplo: llamas abiertas, de un aparato a gas o calentador eléctrico en funcionamiento).
• No perfore ni queme la unidad.
• Tenga en cuenta que es posible que los refrigerantes no contengan olor.
• Instale, opere y almacene el aparato en una habitación con una superficie superior a 4 m ^2 .
• Debe observarse el pleno cumplimiento de las normativas nacionales sobre gases.

• Mantenga las aperturas de ventilación libres de obstrucciones.

• Almacene el aparato para evitar que sufra daños mecánicos.

• Advertencia de que el aparato deberá almacenarse en un área bien ventilada donde el tamaño de la habitación corresponda al tamaño que se especifica para su funcionamiento.
• Cualquier persona involucrada con el funcionamiento o la rotura de un circuito refrigerante debe tener un certificado válido vigente de una autoridad de evaluación acreditada por la industria, que autorice su competencia para la manipulación de refrigerantes de manera segura de acuerdo con una especificación de evaluación reconocida por la industria.
• El mantenimiento solo debe realizarse siguiendo las recomendaciones del fabricante del equipo. El mantenimiento y reparación que requieran la ayuda de otro personal cualificado deberá realizarse bajo la supervisión de la persona competente en el uso de refrigerantes inflamables.

Precaución: Riesgo de incendio/materiales inflamables (solo para unidades R32/R290).

NOTA IMPORTANTE: Lea atentamente este manual antes de instalar u operar su nuevo deshumidificador. Conserve este manual para referencias futuras.

Explicación de los símbolos que aparecen en las unidades interior o exterior (aplicable a la unidad, solo adopta el refrigerante R32/R290):

ATENCIÓN Este símbolo muestra que esta unidad utiliza un refrigerante inflamable. Si el refrigerante presenta una fuga y se expone a una fuente ignición externa, hay riesgo de incendio.

PRECAUCIÓN Este símbolo muestra que el manual de uso debe leerse atentamente.

PRECAUCIÓN Este símbolo muestra que el personal de servicio debe manipular este equipo con referencia al manual de instalación.

PRECAUCIÓN Este símbolo muestra que la información está disponible tanto en el manual de uso como en el manual de instalación.

ADVERTENCIAS (para usar el refrigerante R290/R32 solamente)

1. Transporte de equipos que contienen refrigerantes inflamables

Véase legislación sobre transporte.

1. Marcado de los equipos por medio de símbolos

Véase legislación local.

1. Eliminación de equipos que usan refrigerantes inflamables

Véase legislación nacional.

1. Almacenamiento del equipo/aparatos

El almacenamiento del equipo debe realizarse conforme a las instrucciones del fabricante.

1. Almacenamiento de equipos embalados (no vendidos)

Debe proporcionarse una protección del embalaje de almacenamiento de manera tal que los daños mecánicos a los equipos dentro del embalaje no provoquen fuga del refrigerante.

El número máximo de piezas de equipos que se pueden almacenar juntas estará determinado por las regulaciones locales..

6. Servicios de información 1) Controles de área

Antes de comenzar a trabajar en sistemas que contienen refrigerantes inflamables, son necesarios los controles de seguridad para garantizar que se minimice el riesgo de ignición. Para reparar el sistema de refrigeración, deberán respetarse las siguientes precauciones antes de proceder a las tareas.

2) Procedimiento de trabajo

Las tareas deberán realizarse bajo un procedimiento controlado para minimizar el riesgo de que un gas o vapor inflamables estén presentes mientras se realiza el trabajo.

3) Área de trabajo general

Todo el personal de mantenimiento y demás personas que trabajen en el área local deben recibir instrucciones sobre el tipo de trabajo que se está llevando a cabo. Evite trabajar en espacios confinados. Divida en secciones el área que rodea el espacio de trabajo. Asegúrese de que las condiciones dentro del área se hayan asegurado mediante el control de material inflamable.

4) Comprobación de la presencia de refrigerante

Revise el área con un detector apropiado de refrigerante antes y durante el trabajo, para asegurarse de que el técnico es consciente de las atmósferas potencialmente inflamables. Asegúrese de que el equipo de detección de fugas que se utiliza sea adecuado para el uso con refrigerantes inflamables, es decir, que no produzca chispas, que esté debidamente sellado o que sea intrínsecamente seguro.

5) Existencia de extintor de incendios

Si realiza cualquier trabajo en caliente en el equipo de refrigeración o cualquiera de las piezas asociadas, los equipos de extinción de incendios apropiados deberán estar disponibles y al alcance de la mano. Disponga de un extintor de incendios en polvo seco o de CO2 junto a la zona de carga.

6) Sin fuentes de ignición

Las personas que realicen trabajos con un sistema de refrigeración que implique exponer cualquier tubería que contenga o haya contenido refrigerante inflamable no deberán utilizar una fuente de ignición de manera tal que pueda provocar riesgo de incendio o explosión. Todas las posibles fuentes de ignición, incluyendo el consumo de cigarrillo, deben mantenerse suficientemente lejos del lugar de instalación, reparación, eliminación y vertido, ya que es

posible que se libere refrigerante inflamable al espacio circundante. Antes de que realizar un trabajo, deberá examinarse el área alrededor del equipo para asegurarse de que no existen peligros inflamables o riesgos de ignición. Se mostrarán las señales de "NO FUMAR".

7) Área ventilada

Asegúrese de que el área de trabajo esté en campo abierto o adecuadamente ventilada antes de irrumpir en el sistema o de realizar cualquier trabajo en caliente. El grado de ventilación deberá continuar durante el período de trabajo realizado. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y preferiblemente externamente en el ambiente.

8) Controles a los equipos de refrigeración

Cuando se cambian los componentes eléctricos, estos deberán ser adecuados para el propósito y la especificación correcta. Siga en todo momento las pautas de mantenimiento y servicio del fabricante.

En caso de duda, consulte el departamento técnico del fabricante para mayor asistencia. Se aplicarán los siguientes controles en las instalaciones que usan refrigerantes inflamables:

- El tamaño de la carga debe ser acorde con el tamaño de la habitación dentro de la cual se instalan las piezas que contienen refrigerante;

• La maquinaria de ventilación y las salidas están funcionando adecuadamente y no están obstruidas;
• Si se está utilizando un circuito de refrigeración indirecto, se debe verificar la presencia de refrigerante en los circuitos secundarios; el marcado en el equipo sigue siendo visible y legible.
• Se corregirán las marcas y señales ilegibles;
• Instale los tubos o componentes de refrigeración en una posición en la que sea poco probable que estén expuestos a alguna sustancia que pueda corroer los componentes que contienen refrigerante, a menos que estos estén hechos de materiales inherentemente resistentes a
• La corrosión o que estén adecuadamente protegidos contra ella.

9) Verificación de los dispositivos eléctricos

La reparación y el mantenimiento de componentes eléctricos deberán incluir controles de seguridad iniciales y procedimientos de inspección de componentes. Si se produce un fallo que pueda poner en peligro la seguridad, ningún suministro eléctrico deberá estar conectado al circuito hasta que se corrija

satisfactoriamente. Si el fallo no se puede corregir inmediatamente pero es necesario continuar con el funcionamiento, se debe aplicar una solución temporal adecuada. Tal situación se comunicará al propietario del equipo, para que todas las partes estén informadas.

Los controles de seguridad iniciales deben incluir:

• Que los capacitadores estén descargados: esto debe hacerse de manera segura para evitar la posibilidad de chispas;
• Que no haya componentes eléctricos activos y que el cableado esté expuesto durante la carga, recuperación o purga del sistema;
• Que exista continuidad de la conexión a tierra.

7. Reparaciones de componentes sellados

1) Durante las reparaciones de componentes sellados, todos los suministros eléctricos se deben desconectar del equipo sobre el que trabajaron antes de retirar las tapas selladas, etc. Si es absolutamente necesario tener un suministro eléctrico para el equipo durante el servicio, se debe ubicar una forma permanente de detección de fugas en el punto más crítico para advertir de una situación potencialmente peligrosa.

2) Preste especial atención a lo siguiente para garantizar que, al trabajar con componentes eléctricos, la carcasa no se altere de tal manera que el nivel de protección se vea afectado. Esto debe incluir daños a los cables, número excesivo de conexiones, terminales no fabricados según la especificación original, daños en los sellos, ajuste incorrecto de los casquillos, etc.

• Asegúrese de que el aparato esté montado de manera segura.
• Asegúrese de que los sellos o materiales de sellado no se han degradado de tal manera que ya no sirvan para el propósito de prevenir la entrada de atmósferas inflamables. Los repuestos deben cumplir con los requisitos especificados por el fabricante.

NOTA: el uso de un sellador de silicona puede inhibir la efectividad de algunos tipos de equipos de detección de fugas. Los componentes de seguridad intrínseca no tienen que ser aislados antes de trabajar en ellos.

8. Reparación de componentes de seguridad intrínseca

No aplique ninguna carga inductiva o capacitiva permanente al circuito sin asegurarse de que esto no exceda el voltaje y la corriente permitidos para el equipo en uso. Los componentes de

seguridad intrínseca son los únicos tipos con los que se puede trabajar mientras está en presencia de una atmosfera inflamable. El aparato de prueba debe tener los valores nominales correctos.

Reemplace los componentes solo con las piezas especificadas por el fabricante. Otras piezas pueden provocar la ignición del refrigerante en el ambiente desde una fuga.

9. Cableado

Compruebe que el cableado no presente desgaste, corrosión, presión excesiva, vibración, bordes afilados o cualquier otro efecto ambiental adverso. La verificación también deberá tener en cuenta los efectos del envejecimiento o la vibración continua de fuentes, tales como compresores o ventiladores.

10. Detección de refrigerantes inflamables

En ninguna circunstancia puede usar fuentes de ignición potenciales cuando realice la búsqueda o detección de fugas de refrigerante. No deberán utilizarse sopletes de haluro (o cualquier otro detector con una llama sin protección).

11. Métodos de detección de fugas

Los siguiente métodos detección de fugas se consideran aceptables para los sistemas que contienen refrigerantes inflamables. Deberán utilizarse detectores de fugas electrónicos

para detectar refrigerantes inflamables, pero la sensibilidad puede no ser adecuada, o puede necesitar recalibración (los equipos de detección deberán calibrarse en un área libre de refrigerante). Asegúrese de que el detector no sea una fuente de ignición potencial y sea adecuado para el refrigerante. El equipo de detección de fugas deberá fijarse en un porcentaje del LFL del refrigerante y calibrarse al refrigerante empleado. Seguidamente, deberá confirmarse el porcentaje apropiado de gas (25 % máximo). Los fluidos de detección de fugas son adecuados para usarse con la mayoría de los refrigerantes, pero se debe evitar el uso de detergentes que contengan cloro, ya que esta sustancia puede reaccionar con el refrigerante y corroer la tubería de cobre. Si sospecha que existe una fuga, deberá eliminar o extinguir todas las llamas sin protección. Si encuentra una fuga de refrigerante que requiera soldadura, todo el refrigerante debe recuperarse del sistema, o aislarse (mediante el cierre de válvulas) en una parte del sistema alejado de la fuga. El nitrógeno libre de oxígeno (OFN) debe purgarse a través del sistema antes y durante el proceso de soldadura.

12. Eliminación y evacuación

Al acceder al circuito de refrigerante para hacer reparaciones o para cualquier otro propósito, deberán utilizarse procedimientos

convencionales. Sin embargo, es importante que siga las mejores prácticas ya que debe tener en cuenta la inflamabilidad. Debe seguir el siguiente procedimiento:

• Retirar refrigerante;
• Purgar el circuito con gas inerte;

•Evacuar;

- Purgar nuevamente con gas inerte;

- Abrir el circuito cortándolo o soldándolo.

La carga de refrigerante debe recuperarse en los cilindros de recuperación adecuados. El sistema se debe lavar con OFN para que la unidad sea segura. Puede que se necesite repetir este proceso varias veces. No se debe usar aire comprimido u oxígeno para esta tarea. El lavado debe realizarse rompiendo el vacío en el sistema con OFN y continuando llenándolo hasta que se alcance la presión de funcionamiento, luego ventilando a la atmósfera y finalmente empujándolo hacia el vacío. Este proceso se repetirá hasta que no haya refrigerante presente en el sistema. Cuando se utiliza la carga de OFN final, el sistema deberá ser ventilado a la presión atmosférica para permitir que el trabajo se realice. Esta operación es absolutamente vital

para que se realicen operaciones de soldadura en la tubería. Asegúrese de que la salida a la bomba de vacío no esté cerca a ninguna fuente de ignición y haya ventilación.

13. Procedimientos de carga

Además de los procedimientos de carga convencionales, se deben seguir los siguientes requisitos:

• Asegúrese de que no se contamine con refrigerantes diferentes cuando utilice equipos de carga. Las mangueras o líneas deberán ser tan cortas como sea posible para minimizar la cantidad de refrigerante contenida en ellas.
• Los cilindros deben mantenerse en posición vertical.
• Asegúrese de que el sistema de refrigeración esté conectado a tierra antes de cargar el sistema con refrigerante.
• Etiquete el sistema cuando la carga haya finalizado (si aún no está etiquetado).
• Debe tener mucho cuidado de no llenar en exceso el sistema de refrigeración.
• Antes de recargar el sistema, debe probarse a presión con OFN. El sistema debe probarse

contra fugas al finalizar la carga, pero antes de la puesta en funcionamiento. Deberá llevarse a cabo una prueba de seguimiento contra fugas antes de abandonar las instalaciones.

14. Desmantelamiento

Antes de llevar a cabo este procedimiento, es esencial que el técnico esté completamente familiarizado con el equipo y todos sus detalles. Se recomienda como buena práctica que todos los refrigerantes se recuperen de manera segura. Antes de proceder a la tarea, se debe tomar una muestra de aceite y refrigerante. En caso de que se requiera un análisis antes de reutilizar el refrigerante recuperado. Es esencial que la potencia eléctrica esté disponible antes de iniciar la tarea.

a) Familiarícese con el equipo y su funcionamiento.
b) Aísle el sistema eléctrico.
c) Antes de realizar el procedimiento, asegúrese de que:

• El equipo de manejo mecánico está disponible, si es necesario, para la manipulación de los cilindros de refrigerante;

• Todo el equipo de protección personal está disponible y se utiliza correctamente;

• El proceso de recuperación está supervisado en todo momento por una persona competente;

• El equipo de recuperación y los cilindros se ajustan a las normas apropiadas.

d) Bombee hacia abajo el sistema de refrigerante, si es posible.
e) Si el vacío no es posible, haga un colector para que el refrigerante se pueda eliminar de las diversas partes del sistema.
f) Asegúrese de que el cilindro esté situado en las básculas antes de la recuperación.
g) Inicie la máquina de recuperación y póngala en funcionamiento en conformidad con las instrucciones del fabricante.
h) No llene los cilindros en exceso (no más de 80 % de la carga de volumen líquido).
i) No exceda la presión máxima de funcionamiento del cilindro, no tan siquiera temporalmente.
j) Cuando se rellenen correctamente los cilindros y el proceso se complete, asegúrese de que los cilindros y el equipo se retiren del

sitio inmediatamente y todas las válvulas de aislamiento en el equipo queden cerradas.

k) El refrigerante recuperado no debe cargarse en otro sistema de refrigeración a menos que se haya limpiado y revisado.

15. Etiquetado

El equipo debe estar etiquetado indicando que ha sido desmantelado y vaciado de refrigerante. La etiqueta debe fecharse y firmarse. Asegúrese de que haya etiquetas en el equipo indicando que contiene refrigerante inflamable.

16. Recuperación

• Cuando retire refrigerante de un sistema, ya sea para su mantenimiento o su eliminación, se recomienda eliminar todos los refrigerantes de manera segura.
• Cuando transfiera refrigerante a los cilindros, asegúrese de que solo se utilicen cilindros de recuperación de refrigerante apropiados. Asegúrese de que estén disponibles los números correctos de cilindros para mantener la carga total del sistema. Todos los cilindros que vaya a usar deben estar diseñados para la recuperación de refrigerante y etiquetados para ese refrigerante (es decir, cilindros especiales para la recuperación de refrigerante). Los cilindros deben completarse con una válvula de alivio de

presión y válvulas de cierre asociadas en buen estado de funcionamiento.

• Los cilindros de recuperación vacíos son evacuados y, si es posible, se enfrían antes de que se produzca la recuperación. El equipo de recuperación debe estar en buen estado de funcionamiento con un conjunto de instrucciones sobre el equipo que tiene a mano y debe ser adecuado para la recuperación de refrigerantes inflamables. Además, un conjunto de básculas calibradas debe estar disponible y en buen estado de funcionamiento.
• Las mangueras deben estar completas y con acoplamientos de desconexión sin fugas y en buen estado. Antes de usar la máquina de recuperación, verifique que esté en buen estado de funcionamiento, que se haya mantenido correctamente y que todos los componentes eléctricos asociados estén sellados para evitar una ignición en caso de una descarga de refrigerante. Consulte con el fabricante en caso de duda.
• El refrigerante recuperado se devolverá al proveedor de refrigerante en el cilindro de recuperación correcto, y se redactará la Nota de transferencia de residuos correspondiente. No mezcle los refrigerantes en unidades de recuperación y mucho menos en los cilindros.

- Si debe retirar los compresores o los aceites del compresor, asegúrese de que hayan sido evacuados a un nivel aceptable para que el refrigerante inflamable no permanezca en el lubricante. El proceso de evacuación se llevará a cabo antes de devolver el compresor a los proveedores. Solo se debe aplicar calefacción eléctrica al cuerpo del compresor para acelerar este proceso. Cuando drene el aceite desde un sistema, hágalo con seguridad.

2. MANUAL DE INSTRUCCIONES

2.1. Descripción del producto

① Panel de control
② Asa (ambos lados)
③ Rejilla de salida de aire
④ Colector de agua
⑤ Ventana del nivel de agua

Parte posterior

① Salida de la manguera de drenaje
② Rueda pivotante
③ Cable de alimentación y enchufe
④ Rejilla de toma de aire
⑤ Filtro de aire (detrás de la rejilla)
6 Hebilla del cable eléctrico (usada solamente cuando se almacena la unidad).

NOTA: todas las figuras de este manual tienen fines ilustrativos únicamente. La forma real de la unidad que compró puede diferir ligeramente, pero las operaciones y las funciones son las mismas

NOTA: el panel de control de la unidad que adquirió puede diferir ligeramente según los modelos.

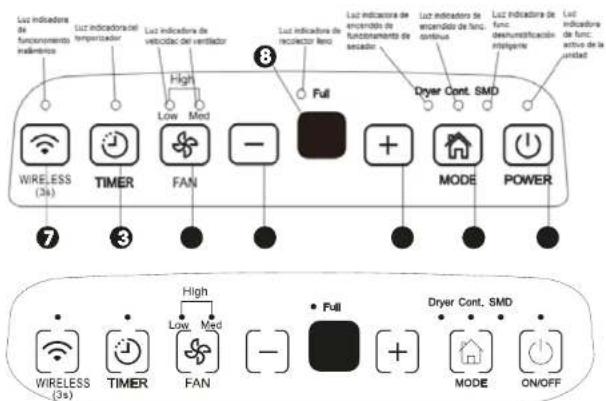

Fig. 1

Botones de control

Cuando presione un botón para cambiar los modos de funcionamiento, el deshumidificador emitirá un pitido para indicar dicho cambio.

① Power (botón de encendido) Presiónelo para encender y apagar el deshumidificador.
NOTA: cuando arranca o deja de funcionar el compresor, la unidad puede hacer un ruido fuerte, lo cual es normal.

② Mode (modo) Púlselo para seleccionar el modo de operación deseado: deshumidificación (Dehumidifying),

secador (Dryer), deshumidificación continua (Continuous dehumidifying) y deshumidificación inteligente (Smart dehumidifying).

NOTA: los modos de secadora y deshumificación inteligente son opcionales.

③ ④ ⊕/⊖ Botones arriba/abajo

• Control de regulación de humedad

El nivel de humedad se puede ajustar dentro de un margen del 35 al 85 % de HR (humedad relativa) en incrementos del 5 %. Para accionar el aire de secado, pulse el botón y ajustelo a un valor en porcentaje (%) más bajo. Para accionar el aire más húmedo, pulse el botón y ajustelo a un valor en porcentaje (%) superior

- Control de regulación del TEMPORIZADOR

Utilice los botones hacia arriba/hacia abajo para regular el inicio automático y el tiempo de parada automática de 0,0 a 24.

⑤ Fan (ventilador) Controla la velocidad del ventilador. Presione para seleccionar la velocidad del ventilador en tres pasos: baja, media y alta. La luz indicadora de velocidad del ventilador se ilumina según los distintos ajustes de velocidad del ventilador. Cuando seleccione la velocidad alta del ventilador, se iluminarán las luces de las velocidades media y baja.

⑥ Timer (temporizador) Púlselo para empezar el inicio automático y la función de parada automática, junto con los botones⊕ y⊖.

7 Wireless (inalámbrico) Presione este botón durante 3 segundos para iniciar el modo de conexión inalámbrica. La pantalla LED mostrará «AP» (en este momento, la unidad desactivará las demás funciones) para indicar que se puede

KUBO

DESHUMIFICADOR 20L KBDH4759

establecer la conexión inalámbrica. Si la conexión (router) es correcta en un plazo de 8 minutos, la unidad saldrá automáticamente del modo de conexión inalámbrica, se iluminará el indicador correspondiente y la unidad reanudará las funciones anteriores. Si la conexión falla en un plazo de 8 minutos, la unidad saldrá automáticamente del modo de conexión inalámbrica.

8 Pantalla Muestra el nivel de humedad ajustado en porcentaje del 35 al 85 % o el tiempo automático de inicio/parada (0\~24) mientras se ajusta; luego, muestra el nivel real de humedad ambiente en porcentaje (con una exactitud de ± el 5 %) en un margen de entre un 30 y un 90 % de HR (humedad relativa).

Códigos de error y de protección:

AS - error del módulo de sensor de humedad. Desenchufe la unidad y vuelva a enchufarla. Si el error persiste, llame al servicio técnico.

ES - error del sensor de temperatura. Desenchufe la unidad y vuelva a enchufarla. Si el error persiste, llame al servicio técnico.

P2 - colector lleno o no está en la posición correcta. Vacíe el colector y colóquelo en la posición correcta.

Otras características

Luz de colector lleno

Se ilumina cuando el colector está listo para ser vaciado, o cuando se retira o no vuelve a colocarse en la posición correcta.

Apagado automático

Se apaga cuando el colector está lleno o cuando se retira o si se reemplaza en la posición incorrecta. En algunos modelos, el motor del ventilador seguirá funcionando durante 30 segundos..

Descongelación automática

Cuando se acumula escarcha en las bobinas del evaporador, el compresor detendrá su ciclo y el ventilador continuará funcionando hasta que desaparezca la escarcha.

NOTA: cuando se realiza la operación de descongelación automática, el flujo de refrigerante puede hacer un ruido, lo cual es normal.

Espere tres minutos antes de reanudar el funcionamiento

Después de que la unidad se detenga, no puede reiniciar la operación durante 3 minutos. Esto sucede para proteger la unidad. La operación se reanudará automáticamente después de 3 minutos.

Modo de deshumificación inteligente (opcional)

Con este modo, la unidad controlará automáticamente la humedad ambiente en un margen cómodo de un 45 a un 55 %, según la temperatura ambiente. Se invalidará la función de ajuste de la humedad.

Reinicio automático

Si la unidad se interrumpe inesperadamente debido a un corte de energía, volverá a iniciarse automáticamente con el ajuste previo de la función cuando se reanude la energía.

Ajuste del temporizador

• Presione para iniciar la función de arranque automático o de parada automática, junto los botones ⊕ y ⊙.
• Cuando la unidad esté encendida, presione el botón del temporizador (Timer) para activar la función AUTO STOP (parada automática). Cuando la unidad esté apagada, presione este botón para activar la función de arranque automático.
• Pulse o mantenga presionados los botones UP o DOWN para cambiar el tiempo automático en incrementos de 0,5 horas, hasta 10 horas; y después, en incrementos de 1 hora

hasta 24 horas. El control contará regresivamente el tiempo restante hasta el inicio.

• El tiempo seleccionado se registrará en 5 segundos y el sistema volverá automáticamente a mostrar el ajuste anterior de humedad.
• Si enciende o apaga la unidad en cualquier momento o si ajusta la configuración del temporizador a 0.0, se cancelarán las funciones de arranque o parada automáticos (Auto Start o Auto Stop, respectivamente).
• Cuando la pantalla LED muestre la ventana del código «P2», también se cancelarán dichas funciones.

Modo secador (opcional)

La unidad puede operar en la función de deshumidificación máxima (MAX) cuando está en el modo de secador. La velocidad del ventilador se fija a su valor máximo.

Deje una distancia de 30 a 50 cm entre la parte superior y el lado derecho de la unidad en relación con la ropa mojada.

NOTA:

• Ejecute el modo de secador en una habitación cerrada, sin puertas ni ventanas abiertas.
• Para una deshumidificación óptima, empiece por eliminar la mayor cantidad de humedad de la ropa.
• Dirija el flujo de aire hacia la ropa mojada (consulte la Fig. A).
• En el caso de ropa mojada gruesa y pesada, no se puede lograr una óptima deshumidificación.

PRECAUCIÓN

• No cubra la salida de aire de la unidad con ropa, ya que puede causar calor excesivo, un incendio o una avería en la unidad.
• No coloque ropa mojada encima de la unidad ni permita que entre agua en ella, ya que podría causar una descarga eléctrica, una fuga o una avería de la unidad.

2.2. Utilización del producto

Colocación de la unidad

Un deshumidificador en funcionamiento en un sótano tendrá poco o ningún efecto en el secado de un área de almacenamiento adyacente cerrada, como un armario, a

KUBO

DESHUMIFICADOR 20L KBDH4759

menos que la circulación de aire sea adecuada, tanto dentro como fuera del área.

• No use la unidad al aire libre.
• Este deshumidificador está diseñado únicamente para uso residencial en interiores. Este deshumidificador no debe utilizarse para aplicaciones comerciales o industriales.
• Coloque el deshumidificador en un piso liso, regular y con la solidez suficiente para soportar la unidad con un colector lleno de agua.
• Deje por lo menos 20 cm de espacio libre alrededor de la unidad para permitir la buena circulación de aire.

- Coloque la unidad en un área donde la temperatura no descienda por debajo de 5° C (41° F). Las bobinas se pueden cubrir con hielo en temperaturas inferiores a 5 °C (41 °F), lo que reduciría el rendimiento.

- Ubique la unidad lejos de la secadora, el calentador o el radiador.

- Use la unidad para evitar daños por humedad en cualquier lugar donde se almacenen libros u objetos de valor.

- Utilice el deshumidificador en un sótano para ayudar a prevenir daños por humedad.

- El deshumidificador debe utilizarse en un área cerrada para aprovechar al máximo su efectividad.

- Cierre todas las puertas, ventanas y otras aberturas externas a la sala.

Ruedas pivotantes (instálelas en cuatro puntos de la parte inferior de la unidad)

- No fuerce las ruedas para mover la unidad sobre la alfombra, ni mueva la unidad con agua en el colector, porque puede volcarse y derramar agua.

NOTA: las ruedas pivotantes son opcionales; algunos modelos no las incluyen.

Cuando utilice la unidad

• Cuando use el deshumidificador por primera vez, ponga la unidad en funcionamiento de forma continua durante 24 horas.
• Esta unidad está diseñada para funcionar en un ambiente de trabajo de entre 5° C / 41° F y 32° C / 90° F, y entre un 30 y un 80 % de humedad relativa (HR).
• Si apaga la unidad y debe encenderla rápidamente otra vez, espere cerca de tres minutos para que se reanude el correcto funcionamiento.
• No conecte el deshumidificador a una toma de corriente múltiple, que también se utilice para otros aparatos eléctricos.
• Seleccione un lugar adecuado, asegurándose de tener acceso fácil a una toma de corriente.
• Enchufe la unidad en una toma de corriente eléctrica con conexión a tierra.
• Asegúrese de que el colector de agua esté colocado correctamente; de lo contrario, la unidad no funcionará de manera adecuada.

NOTA: Cuando el agua en el colector alcance un cierto nivel, tenga cuidado al mover la unidad para evitar que se derrame.

Extracción del agua recogida

Hay dos maneras de quitar el agua recogida.

1. Uso del colector

• Cuando el colector esté lleno, se iluminará la luz indicadora de lleno («Full») y la pantalla digital mostrará «P2».
• Tire lentamente del colector. Tome con firmeza las asas izquierda y derecha y saque el agua con cuidado y de manera rectilínea para que no se derrame. No coloque el colector en el suelo porque la parte inferior del colector es irregular. De lo contrario, el colector se caerá y derramará agua.
• Deseche el agua y reemplace el colector. El cubo debe estar en su lugar y bien sujeto para que el deshumidificador se ponga en funcionamiento.
• El deshumidificador reanudará su operación original cuando el colector se reemplace en la posición correcta.

NOTAS:

- Cuando quite el colector, no toque ninguna pieza dentro de la unidad. Si lo hace, podría dañar el producto.

1. Tire levemente del colector.

1. Sujete ambos lados con la misma fuerza y sáquelo de la unidad

1. Vierta el agua

2. Asegúrese de empujar el colector suavemente hasta el fondo de la unidad. Si golpea el colector contra cualquier cosa o si no lo empuja firmemente, la unidad podría no funcionar.

3. Cuando retire el colector, seque la unidad si quedó un poco de agua en ella.

2. Drenaje continuo

• Para vaciar automáticamente el agua en un drenaje de piso, conecte la unidad a una manguera de agua (no incluida).
• Retire el tapón de goma de la salida de la manguera de drenaje trasera. Ate una manguera de desagüe (diám. int. = 13,5 mm) y llévela al drenaje de piso o a una instalación conveniente para dicha tarea (véase fig. 7).
• Asegúrese de que la manguera esté fija para que no haya fugas.
• Dirija la manguera hacia el drenaje, asegurándose de que no existan dobleces que impidan que el agua fluya.
• Coloque el extremo de la manguera en el desagüe y asegúrese de que esté nivelado o hacia abajo para dejar que fluya normalmente el agua. No lo deje nunca boca arriba.
• Asegúrese de que la manguera de agua esté más abajo que la salida de la manguera de drenaje.
• Seleccione la configuración de humedad y la velocidad del ventilador que desee en la unidad para iniciar el drenaje continuo.

Conecte la manguera a la salida de la manguera de drenaje

NOTA: cuando no se use la función de drenaje continuo, retire la manguera de drenaje de la salida y vuelva a instalar el tapón de goma.

2.3. Mantenimiento

ELIMINACIÓN DEL PRODUCTO Cuando se utilice este deshumidificador en los países europeos, se debe cumplir con la siguiente información:

ELIMINACIÓN: no elimine este producto como residuo municipal sin clasificar. La recolección de este producto se debe realizar por separado para su tratamiento especial. Está prohibido desechar este aparato con los residuos domésticos. Existen varias opciones de eliminación:

A) Su municipio puede haber establecido sistemas de recogida, donde los desechos electrónicos se pueden eliminar de forma gratuita.
B) Cuando compre un producto nuevo, puede devolver el producto anterior al vendedor sin costo alguno.

C) El fabricante podrá retirar el aparato antiguo para su eliminación de forma gratuita para el usuario.
D) Puesto que los productos antiguos contienen materiales valiosos, pueden venderse a los chatarreros. La eliminación de desechos en bosques y paisajes pone en peligro su salud, ya que las sustancias peligrosas se filtran en aguas subterráneas y se introducen en la cadena alimentaria.

Apague el deshumidificador y quite el tapón de la toma de pared antes de limpiario.

1. Limpieza de la rejilla y la carcasa

• Use agua y un detergente suave. No utilice lejía ni productos abrasivos.
• No salpique el agua directamente en la unidad principal. De lo contrario, puede causar descargas eléctricas, el deterioro del aislamiento o el herrumbre de la unidad.
• Las rejillas de la toma y la salida de aire se manchan fácilmente, por lo que debe usar un accesorio al vacío o un cepillo para limpiarlas.

2. Limpieza del colector

- Cada pocas semanas, limpie el colector para evitar la formación de moho, hongos y bacterias. Llene parcialmente el colector con agua limpia y añada un poco de detergente suave. Distribúyalo alrededor del colector, vacielo y enjuague.

NOTA: No utilice un lavavajillas para limpiar el colector. Una vez limpio, el colector debe estar en su lugar y bien sujeto para que el deshumidificador se ponga en funcionamiento.

3. Limpieza del filtro de aire

- Revise y limpie el filtro de aire detrás de la rejilla frontal cada dos semanas, como mínimo, o con mayor frecuencia, si es necesario.

NOTA: NO ENJUAGUE NI COLOQUE EL FILTRO EN UN LAVAVAJILLAS.

Para guitarlo:

• Tome la lengüeta del filtro y tire de ella hacia arriba; luego, retirela, como se muestra en la figura 8.
• Limpie el filtro con agua tibia y jabón. Enjuague y deje que el filtro se seque antes de colocarlo en su lugar. No limpie el filtro en un lavavajillas.

- Inserte el filtro de aire en la unidad, desde la parte inferior a la parte superior. Véase la fig. 10.

PRECAUCIÓN:

NO ponga el deshumidificador en funcionamiento sin un filtro porque la suciedad y la pelusa lo obstruirán y reducirán su rendimiento.

NOTA: La parte delantera del aparato se puede limpiar con un paño limpio o lavar con un paño empapado en una solución de agua tibia y un detergente lavavajillas líquido suave. Enjuague bien y seque con un paño. No use

Fig. 9

limpiadores abrasivos, cera o brillo en la parte delantera del aparato.

Asegúrese de retirar el exceso de agua del paño antes de limpiar los controles. El exceso de agua en los controles podría causar daños en la unidad.

4. Cuando no use la unidad durante largos periodos del tiempo

• Después de apagar la unidad, espere un día antes de vaciar el colector.
• Limpie la unidad principal, el colector de agua y el filtro de aire.
• Cubra la unidad con una bolsa de plástico.
• Guarde la unidad en posición vertical, en un lugar seco y bien ventilado.

2.4. Resolución de problemas

Antes de llamar al servicio técnico, revise usted mismo la siguiente tabla.

Problema Qué debe verificar
La unidad no arranca	Asegúrese de que el enchufe del deshumidificador está bien insertado en la toma de corriente.Revise la caja de fusibles o interruptores.El deshumidificador alcanzó el nivel prees-tablecido o el colector de agua está lleno.El colector de agua no está en la posición correcta.
El deshumidificador no seca el aire como debería	No se permitió el tiempo suficiente para eliminar la humedad.Asegúrese de que no haya cortinas, persianas o muebles que bloqueen el frente o la parte posterior del deshumidificador.Es probable que el control de humedad no esté fijado en el nivel bajo que corresponda.Revise que todas las puertas, ventanas y otras aberturas estén cerradas con seguridad.La temperatura ambiente es demasiado baja, por debajo de 5^ C ( 41^ F).Un calentador de queroseno u otro aparato libera vapor de agua en la habitación.
La unidad hace un fuerte ruido durante su funcionamiento	El filtro de aire está obstruido.La unidad está inclinada, en lugar de estar en posición vertical como corresponde.La superficie del piso es irregular.
Aparece escarcha en las bobinas	Esto es normal. La unidad tiene una función de descongelación automática.

Problema Qué debe verificar
Hay agua en el suelo	La conexión de la manguera que va al conector puede estar floja.Está previsto que use el colector para recoger agua, pero se extrajo el tapón de drenaje posterior.
«ES», «AS» o «P2» aparecen en la pantalla	Estos son los códigos de error y de protección. Consulte la sección de Códigos de error y códigos de protección.

El diseño y las especificaciones están sujetos a cambios sin previo aviso para la mejora del producto. Consulte con la agencia de ventas o el fabricante para obtener más información.

Cualquier actualización del manual se publicará en el sitio web del servicio, por lo que le rogamos que verifique la última versión.

CD045IU-DF(ZG)N7

16120100000356

3. SERVICIO POSVENTA

KUBO ha diseñado este aparato con el fin de garantizar la máxima fiabilidad. Sin embargo, si se produce algún problema, no intente abrir el aparato, pues corre peligro de electrocución. En caso de que no sea capaz de solucionar el problema, póngase en contacto con el Servicio de Atención al Cliente de cualquier tienda Worten, Modelo o Continente, para solucionar el problema. Worten Equipamentos para o Lar ofrece una garantía por un periodo de dos años, desde el momento de compra de este artículo, contra cualquier defecto de fabricación.

ATENCIÓN: Cualquier intento de reparar el aparato sin haber contactado con el fabricante o el vendedor anulará la garantía.

Todos los usuarios deben estar familiarizados con estas instrucciones. El hecho de conocer los posibles problemas puede servirle de ayuda para evitar que se produzcan.

4. PROTECCIÓN MEDIOAMBIENTAL

A fin de proteger el medio ambiente, intentamos reducir al máximo el volumen de nuestros embalajes, limitándolos a tres materiales fáciles de clasificar: cartón, papel y plástico. El aparato está fabricado con material reciclable, tras ser desmontado por una empresa especializada. Cumpla la normativa local correspondiente en materia de reciclaje de los materiales.

Caro(a) cliente,

Nota sobre gases fluorados

13. Procedimentos de carregamento

Modo de secador (opcional)
