Tipo de Produto	Máquina de Lavar Louça
Marca	Teka
Modelo	LP2 700
Instalação	Embutir
Classe Energética	A+
Número de Talheres	9
Nível de Ruído	49 dBA
Dimensões (A x L x P)	820 x 450 x 570 mm
Peso Líquido	35 kg
Consumo de Água por Ciclo	10 L
Consumo de Energia por Ciclo	0.74 kWh
Programas	6 (Eco, Intensivo, Normal, Rápido, Vidros, Pré-lavagem)
Tipo de Controlo	Eletrónico com botões
Visor	Indicador LED
Indicador de Sal e Abrilhantador	Sim
Cesto Superior Ajustável	Sim
Bloqueio Infantil	Sim
Sistema de Paragem de Água	Sim
Início Diferido	3/6/9 horas
Filtro Autolimpante	Sim
Tensão	220-240 V
Frequência	50 Hz
Potência Máxima	2100 W
Comprimento do Cabo	1.5 m
Comprimento da Mangueira de Entrada	1.5 m
Comprimento da Mangueira de Saída	1.5 m
Garantia	2 anos

Perguntas frequentes - LP2 700 TEKA

Como inicio a máquina de lavar louça?

Carregue a loiça, adicione detergente e abrilhantador, feche a porta, selecione um programa usando os botões e prima o botão de início.

O que devo fazer se a máquina de lavar louça não ligar?

Verifique se a porta está bem fechada, o abastecimento de água está ligado e a máquina está ligada à corrente. Certifique-se também de que o bloqueio infantil não está ativado.

Como limpo o filtro?

Desligue a máquina, remova o cesto inferior, rode o conjunto do filtro no sentido anti-horário e levante-o. Enxague em água corrente e remonte.

Porque é que a minha loiça não seca completamente?

Certifique-se de que o abrilhantador está cheio e o programa selecionado inclui secagem. Evite sobrecarregar e abra ligeiramente a porta após o fim do ciclo.

Qual programa devo usar para panelas muito sujas?

Use o programa Intensivo que opera a uma temperatura mais alta e duração mais longa para manchas difíceis.

Quanto sal e abrilhantador devo adicionar?

Encha o reservatório de sal com sal para máquina de lavar louça até encher (cerca de 1 kg). Encha o dispensador de abrilhantador até ao nível máximo, ajustando a definição com base na dureza da água.

O que significa o indicador LED quando pisca?

Um LED a piscar geralmente indica um erro ou a necessidade de reabastecer sal ou abrilhantador. Consulte o manual para códigos de erro específicos.

Posso lavar artigos de plástico na máquina de lavar louça?

Coloque apenas artigos de plástico resistentes ao calor no cesto superior. Evite plásticos finos que possam deformar devido a altas temperaturas.

Como instalo a máquina de lavar louça?

Certifique-se de que o espaço tem uma entrada de água, ligação de drenagem e tomada elétrica. Nivele os pés, conecte as mangueiras e fixe o aparelho aos armários adjacentes.

O que é o filtro autolimpante e como funciona?

O filtro autolimpante remove automaticamente as partículas de alimentos durante o ciclo, reduzindo a necessidade de limpeza manual. No entanto, recomenda-se uma inspeção periódica.

MANUAL DE UTILIZADOR LP2 700 TEKA

Manual de Utilização e Manutenção

LP2 700

Al final de lavado termina...

Instruções de Segurança - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2

Instalação - - - - - - - - - - - - - - - - - - - - - - - - - - 4

A sua nova máquina de lavar loiça - - - - - - - - - - - - - - - - - - - - - - - 6

Adicionar sal - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7

Adicionar abrilhantador - - - - - - - - - - - - - - - - - - - - - - - - - 9

Detergente 10

Loiça não apropriada - - - - - - - - - - - - - - - - - - - - - - - - - - 11

Introduzir a loiça na máquina - - - - - - - - - - - - - - - - - - - - - - - - - - 12

Tabela de programas 14

Lavagem da Loiça 16

Manutenção 18

Manutenção e tratamento - - - - - - - - - - - - - - - - - - - - - - - - - 19

Pesquisa de Anomalias 20

Instruções de Segurança

pt

No ato da entrega

• Verifique imediatamente se a embalagem e a máquina de lavar loiça apresentam danos causados pelo transporte. Não ponha a funcionar uma máquina danificada e contacte o seu fornecedor.
• Proceda à reciclagem do material de embalagem de acordo com a legislação em vigor.

Na instalação

• Proceda à instalação e ligação da máquina, de acordo com as instruções de instalação e montagem.
• Durante a instalação, a máquina deve estar desligada da rede elétrica.
• Certifique-se de que o sistema de proteção terra da instalação elétrica da sua casa foi efetuado de acordo com as normas em vigor.
• As condições da ligação elétrica têm que coincidir com as indicações da chapa de características.
• Para a ligação, nunca utilize extensões.
• As máquinas de integrar só devem ser instaladas sob um tampo de bancada corrido e aparafusado aos armários, para garantir maior estabilidade.
• Depois de instalada a máquina, a respetiva ficha deve ser de fácil acesso.
• A caixa de plástico na entrada da água incorpora uma electroválvula e no interior do tubo de alimentação encontram-se os cabos de ligação e tubagem. Não corte o tubo nem mergulhe a caixa de plástico em água.
• Durante a instalação, o cabo de alimentação não deve ser dobrado ou amolgado de forma excessiva ou perigosa;

No funcionamento diário

• A máquina apenas deve ser utilizada por adultos para a lavagem de loiça doméstica e utensílios de cozinha.
• Este aparelho não deve ser instalado no exterior, ainda que o local esteja protegido por um telhado; também é perigoso deixá-lo exposto à chuva e aos agentes atmosféricos.
• Não se sentar ou apoiar na porta aberta. A máquina pode tombar.
• A água existente dentro da máquina não é água potável.
• Não colocar produtos solventes dentro da máquina. Perigo de explosão.
• Durante o programa de lavagem abrir a porta apenas se for com cuidado. Existe o perigo de a água sair da máquina.
• Não toque na resistência durante ou após um ciclo de lavagem.
• Após a instalação, deverá ser possível aceder facilmente à ficha de alimentação.
• Regras fundamentais relativas à utilização do aparelho:
• Nunca toque na máquina de lavar loiça descalço ou com as mãos ou os pés molhados.
• Não é aconselhável a utilização de extensões e tomadas múltiplas.
• Se o aparelho não estiver a funcionar devidamente ou necessitar de manutenção, desligue-o da rede eléctrica.

Famílias com crianças

• O aparelho não se destina a ser utilizado por crianças pequenas ou por pessoas inaptas sem supervisão.
• As crianças pequenas devem ser vigiadas a fim de garantir que não brinquem com o aparelho.
• Mantenha os detergentes fora do alcance das crianças e mantenha-as afastadas da máquina de lavar loiça quando esta estiver aberta.

Em caso de anomalia

• Se o aparelho não funcionar devidamente, feche a água e retire a ficha da tomada. De seguida, consulte a secção intitulada "Pesquisa de Anomalias". Se não conseguir resolver o problema, contacte um centro de assistência.
• Apenas o pessoal técnico especializado está autorizado a efectuar reparações.
• Se o cabo de ligação eléctrica estiver danificado, apenas deve ser substituído pelo fabricante, ou pelo serviço técnico ou pessoas qualificados, para evitar perigo eléctrico.
• Para manter a EFICÁCIA e a SEGURANÇA deste aparelho, recomendamos:
• contacte apenas os Centros de Assistência autorizados pelo fabricante.
• utilize sempre peças sobressalentes originais

Para a reciclagem

• Corte o cabo de alimentação e danifique o sistema de bloqueio da porta dos aparelhos que não sejam mais utilizados.
• Leve a máquina para um centro de reciclagem autorizado.

Voltagem perigosa

Aviso:

As crianças podem ficar presas no aparelho (perigo de asfixia) ou provocar outras situações inconvenientes.

Por essa razão: retire a ficha da tomada de rede, corte o cabo de alimentação e elimine-o. Destrua o fecho da porta de forma a que ela não se possa fechar.

Instalação

pt

Posicionar o aparelho

Posicione o aparelho no local desejado. A parte traseira deverá ficar virada para a parede e as partes laterais ao longo dos armários ou da parede adjacente. A máquina de lavar loiça está equipada com tubos de entrada e descarga da água que podem ser posicionadas à direita ou à esquerda para facilitar uma instalação adequada.

Nivelar o aparelho

Uma vez posicionado o aparelho, ajuste os pés (enroscando-os para dentro ou para fora) da máquina de lavar loiça até esta ficar devidamente nivelada. Em qualquer dos casos, o aparelho não deverá ficar com uma inclinação superior a 2°. Um aparelho nivelado ajuda a garantir um desempenho adequado.

Ligação da água fria

Ligue o tubo de alimentação de água fria a um conector roscado de 3/4 e certifique-se de que o aperta devidamente (ver a fig.A). Se os tubos da água forem novos ou não tiverem sido utilizados por um período prolongado, deixe a água correr para se certificar de que sai limpa e sem impurezas. Se não tomar esta precaução, correrá o risco de o tubo de entrada da água ficar obstruído e de danificar o aparelho.

O novo tubo da água deve ser colocado na fonte da água. Não pode usar o velho tubo da água.

pt

Ligação do tubo de descarga

Insira o tubo de descarga num tubo de esgoto com um diâmetro mínimo de 4 cm ou deixe-o orientado para o lava-louças, evitando dobrá-lo ou torcê-lo. Utilize o suporte de plástico especial fornecido com o aparelho (ver a fig.B). A extremidade livre do tubo deve ficar a uma altura compreendida entre 40 e 100 cm e não deve ser submergido em água.

Atenção:

O suporte de plástico especial da mangueira deve ser solidamente fixo à parede para evitar que a mangueira de descarga se desloque e que a água transborde para fora do tubo de descarga.

Ligação elétrica

Depois de se certificar de que os valores relativos à voltagem e à frequência da habitação correspondem aos especificados na chapa de características (localizada na porta interior de aço inoxidável do aparelho) e de que o sistema elétrico é adequado à voltagem máxima especificada na chapa de características, insira a ficha numa tomada elétrica devidamente ligada à terra (a ligação à terra do aparelho é obrigatória por lei).

Se a tomada elétrica à qual o aparelho deve ser ligado não for apropriada para a ficha, substitua a ficha em vez de utilizar um adaptador, dado que tal poderá originar um sobreaquecimento e queimaduras.

Advertência:

Se o aparelho se instalar como uma entidade embutida, a ficha da eletricidade deve ser utilizada com facilidade para garantir a reparação segura no futuro.

A sua nova máquina de lavar loiça

Vista detalhada (painel de comandos)

A Botão ON-OFF

C Seletor do ciclo

B Indicador ON-OFF

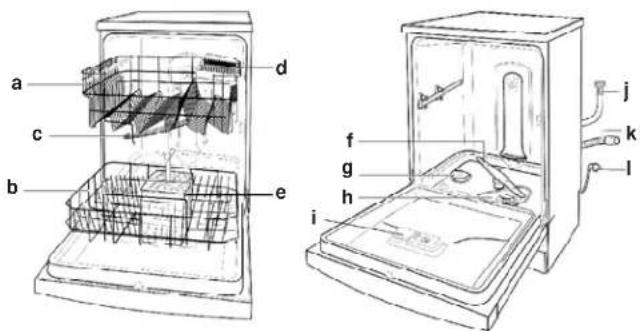

Vista detalhada (interior)

i Compartimento do detergente e do abrilhantador

c Braço aspersor superior

i Tubo de alimentação de água

d Suporte para facas

k Tubo de descarga

e Cesto de utensílios de prata

I Cabo de ligação eléctrica

f Braço aspersor inferior

g Tampa do compartimento do sal

Adição de sal

pt

Sal

O grau de dureza da água varia de local para local. Se a água que utiliza na máquina for dura, formar-se-ão depósitos na loiça e nos utensílios.

O aparelho está equipado com um descalcificador que utiliza um sal especificamente concebido para eliminar o calcário e os minerais da água.

Colocar o sal no descalcificador

Utilize sempre sal próprio para máquinas de lavar loiça. O compartimento do sal está localizado debaixo do cesto inferior e deve ser cheio da seguinte forma:

• Conforme a tabela "Dureza de água", é possível calcular o tempo de uso, depois de encher de sal.
• Retire o cesto inferior e, em seguida, desenrosque e remova a tampa do compartimento do sal.
• Se estiver a encher o compartimento pela primeira vez, encha-o com água.
• Coloque a extremidade do funil (fornecido) no orifício e introduza cerca de 2 kg de sal. É normal que uma pequena quantidade de água saia do compartimento do sal.
• Coloque cuidadosamente a tampa no lugar.

Para evitar a formação de ferrugem, coloque o sal imediatamente antes do início do ciclo de lavagem.

Regular o consumo de sal

A máquina de lavar loiça foi concebida para permitir a regulação do consumo de sal de acordo com o grau de dureza da água. Tal visa otimizar e adaptar o nível de consumo de sal por forma a reduzi-lo ao mínimo. A tabela dos serviços municipalizados indica-lhe o grau de dureza da água da sua área de residência.

Para regular o consumo de sal, proceda da seguinte forma:

• Desenrosque a tampa do compartimento do sal.
• O compartimento possui um anel com uma seta (ver a figura ao lado).
• Se necessário, rode o anel no sentido contrário ao dos ponteiros do relógio, partindo da definição "-" para o sinal "+", consoante o grau de dureza da água.

É recomendável que as regulações sejam feitas de acordo com a seguinte tabela:

Dureza da água
Nivel	efH	efdH	mmol/l	Posição selector	Consumo sal (gramas/ciclo)	Autonomia (ciclos/2kg)
1	0-14 0-17	0-1,7		/	0	/
2			1,8-4,418	4414-36	20	60
3	36-71 45-	89 4,5-8,9		Middle	40	40
4		>89>7	>8,9	“+”	60	25

Este produto deixa a loiça brilhante e permite que ela seque sem manchas. O compartimento está situado no painel interior da porta e deverá ser cheio ao fim de cada 80 ciclos de lavagem.

Quando a indicação "1" aparece, encha o compartimento de abrilhantador.

Para abrir o compartimento, rode a tampa "2" no sentido contrário ao dos ponteiros do relógio e, de seguida, adicione o abrilhantador, tendo o cuidado de não encher demasiado o compartimento. A quantidade de abrilhantador utilizado para cada ciclo pode ser regulada rodando o doseador "3", localizado sob a tampa "2", com uma chave de fendas. Existem 6 regulações; a regulação normal de dosagem é 3.

Uma dosagem adequada do abrilhantador melhora o processo de secagem.

Se a loiça ficar com gotas de água ou manchas, rode o doseador para uma definição mais elevada.

Se a loiça ficar com riscas brancas, rode o doseador para uma definição mais baixa.

Detergente

pt

Detergente

Utilize detergentes específicos para máquinas de lavar loiça. Encha novamente o compartimento antes do início de cada ciclo de lavagem, conforme as instruções fornecidas na "Tabela de programas". O compartimento está situado no painel interior da porta.

Colocar o detergente

• Para abrir a tampa "4" do compartimento, prima o botão "5".
• Coloque o detergente relativo ao ciclo de lavagem no compartimento "6".
• Coloque o detergente relativo ao ciclo de pré-lavagem no compartimento "7".
• Depois de deitar o detergente no compartimento, feche a tampa e prima-a até ela encaixar com um estalido.

Aviso:

Para fechar a tampa mais facilmente, retire qualquer excesso de detergente dos rebordos do compartimento.

Atenção:

Não coloque as pastilhas na cuba ou no cesto dos talheres, pois, se o fizer, a lavagem não será feita corretamente. As pastilhas devem ser colocadas no local do detergente.

Loiça não apropriada

pt

Não lave na máquina as seguintes peças de loiça:

Talheres e outras peças de madeira, pois ficarão esbranquiçadas e com mau aspeto; também as colas aplicadas não são próprias para as temperaturas atingidas dentro da máquina. Copos decorados e jarros delicados, especialmente antiguidades ou loiça irreparável. Estas decorações não são resistentes à lavagem na máquina.

Peças de arte sensíveis à água quente também não são apropriadas, bem como loiça de cobre e de estanho. Elementos decorativos em vidro, peças em alumínio e prata podem perder a cor e as descolorações desvanecerem-se. Mesmo algumas qualidades de vidro podem, após muitas lavagens, tornar-se opacas. Também não apropriados são materiais absorventes, como esponjas e panos.

Recomendação:

De futuro, compre apenas loiça própria para ser lavada na máquina.

Nota

Peças de loiça sujas com cinza, cera, lubrificantes ou tinta não devem ser lavadas na máquina.

Danos nos vidros e na loiça

Causas:

• Tipo e processo de fabrico do vidro.
• Composição química do detergente.
• Temperatura da água e duração do programa de lavagem.

Recomendações:

• Utilizar recipientes de vidro e porcelanas recomendadas pelo fabricante como próprias para lavar na máquina de loiça.
• Utilizar detergente assinalado como não prejudicial para a loiça. Consultar o fabricante do detergente.
• Utilizar, se possível, programas com temperaturas mais baixas e mais curtos.
• Para se evitarem possíveis danos em copos e talheres, estes devem ser retirados logo após terminar o programa.

Introduzir a loiça na máquina

pt

Antes de introduzir a loiça na máquina, elimine os resíduos maiores para evitar que o filtro fique entupido, situação passível de originar uma diminuição do rendimento.

Se tiver utilizado os tachos e as panelas na preparação de alimentos extremamente difíceis de remover, deixe-os de molho antes de os lavar. Tal eliminará a necessidade de ciclos de lavagem extra. Puxe o cesto para fora para facilitar a introdução da loiça na máquina.

Como utilizar o cesto inferior

Recomendamos que coloque as peças mais difíceis de lavar no cesto inferior: tachos, panelas, tampas, travessas e terrinas, conforme indicado na figura da direita.

É preferível colocar as travessas e as tampas na parte lateral dos cestos de modo a evitar bloqueio da rotação do braço aspersor superior.

• Tachos, terrinas, etc. devem ser sempre colocados virados para baixo (ver a fig.D).
• Os tachos fundos devem ficar inclinados para permitir que a água escorra.

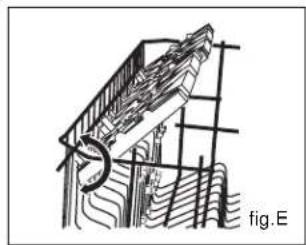

• O cesto dos talheres pode ser duplicado (ver a fig. E) de forma a que apenas uma secção possa ser utilizada quando o número de talheres for reduzido. Isto permite criar espaço para tachos e panelas adicionais. Este cesto também pode ser colocado no cesto superior.
• Os talheres devem ser colocados no respectivo cesto com os cabos para baixo; se o cesto possuir cestos laterais, as colheres devem ser colocadas individualmente nas respectivas ranhuras. Utensílios particularmente compridos devem ser colocados na posição horizontal, na parte frontal do cesto superior.

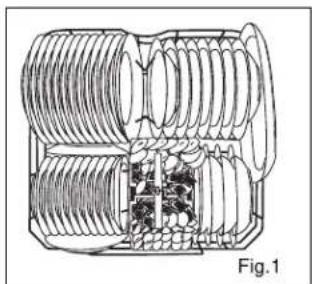

Carga normal

Facas e outras peças com pontas afiadas devem ser colocadas para baixo ou num local horizontal.

Como utilizar o cesto superior

O cesto superior foi concebido para a loiça mais delicada e leve como, por exemplo, copos, chávenas de café e chá, molheiras, bem como pratos, tigelas pequenas e panelas pouco profundas (desde que não estejam demasiado sujas).

• Coloque os pratos e os utensílios de cozinha de forma a que não possam ser deslocados pelo jacto de água.
• Pode ajustar a altura do cesto superior com os parafusos nos dois lados. (ver a fig. D)

Depois de ajustar a posição do cesto superior para um nível mais alto, terá maior espaço para o cesto inferior e poderá colocar os tachos mais compridos, pratos, etc.

Copos de pé alto ou copos grandes devem ficar apoiados nesta prateleira e não noutras peças de loiça.

Copos, chávenas e pequenas taças podem ser arrumadas na prateleira basculante. A prateleira pode ser levantada ou rebatida, em função das necessidades. (ver a fig. E)

A bandeja das facas fixa-se no cesto superior, por isso, poderá isolar as facas afiadas de modo a não ferirem as pessoas. (ver a fig. F)

Programas de lavagem	Tipo de loiça por ex. Porcelana, tachos, talheres, copos,etc.	Tipe de restos de alimentos P.ex.de	Quantidade de restos	Estado dos restos	Descrição do Ciclo
Intensivo	Não delicada	Sopas, souflés molhos, batatas, massas, arroz, ovos, assados	Muita	Muito agarrados	Pré-lavagem com água quente.Lavagem prolongada a 70°C.Pré-lavagem com água fria.Enxaguamento com água quente.Secagem.
Lavagem Normal					Pré-lavagem com água quente.Lavagem prolongada a 55°C.Pré-lavagem com água fria.Enxaguamento com água quente.Secagem.
Lavagem ligira	Misturada	Sopas, batatas, massas,arroz, ovos, assados	Pouca	Pouco agarrados	Pré-lavagem com água quente.Lavagem prolongada a 50°C.Pré-lavagem com água fria.Enxaguamento com água quente.Secagem.
Misturada		Café, bolos, leite, salsichas, bebidas frias, saladas	Muito pouca	Pouco agarrados	Lavagem a 45°C.Enxaguamento com água fria.Enxaguamento com água quente.Secagem.
Lavagem rápida					Lavagem breve a 40°C.Enxaguamento a frio.
Lavagem de Vidros		Louça que apenas precisa de ser enxaguada e seca.			Enxaguamento com água quente a 65°C.Secagem.
Molho		Duche,quando a loiça fem que ficar na máquina durante vários dias.			Breve lavagem a frio para evitar a secagem dos resíduos na loiça.

I	I	I	I	5g	5g	5g	5g	Lavagem prolongada	Detergente
I	15g	15g	15g	25g	25g	25g	25g		Abrilhantador
I	●	I	●	●	●	●	●

Valor de medição no laboratório conforme Norma Europeia EN 50242.

Duraçãorem min	Consumo deenergia emkWh	Consumo deágua em litros
112	1.62	18
102	1.24	15
162	1.05	15
92	1.12	12
32	0.40	9
54	0.50	5
12	0.02	3

Lavagem da Loiça

pt

Selecionar um programa

Considerando o tipo de loiça, a quantidade e a situação dos restos de comida, encontrará na tabela o programa adequado à lavagem pretendida.

Na parte inferior da tabela encontrará indicações sobre a evolução do programa e os respetivos dados.

Um exemplo:

Loiça de vários tipos, com muitos restos de comida fortemente aderidos, pode ser lavada com o programa

« Normal» □.

Conselho para poupar energia

No caso da máquina ter pouca carga, por vezes é suficiente um programa mais ligeiro.

Dados dos Programas

Os dados apresentados sobre os programas referem-se a condições normais. No entanto devido à

• quantidade de loiça,
• temperatura de entrada de água,
• pressão da água,
• temperatura ambiente,
• tolerâncias na tensão da rede
• tolerâncias condicionadas pelo aparelho (temperatura, quantidade de água, etc)

Comece a Aplicação

Começando um ciclo de lavagem...

• Tenha certeza que a tomada para a aplicação é inserida na tomada de parede.
• Tenha certeza que o abastecimento de água é virado para pressão cheia.
• Carregue a lavadora de louça.
• Adicione o detergente.
• Aperte o botão ON-OFF, e a luz de "ON-OFF" acenderá.
• Vire a maçaneta localizada à direita do painel de controle até o número ou símbolo do ciclo fixar estar alinhado com a marca de referência (veja a seção intitulada, avaliação de programa). Se a maçaneta alinhou justamente com a marca de referência que você quer escolher, você tem que virar a maçaneta para "Reset". Então volte para o primeiro passo.
• Cinco segundos depois, a luz de "ON-OFF" apagará, o ciclo de lavagem começará.

pt

Ao término do ciclo de lavagem...

Quando a cigarra buzinar constantemente seis vezes, a luz de "End" apagará e o ciclo terminou. Desligue a aplicação usando o botão ON-OFF, feche o abastecimento de água e abra a porta da lavadora de louça. Espere alguns minutos antes de descarregar a lavadora de louça para evitar manipular os pratos e utensílios enquanto eles ainda estiverem quentes e mais suscetíveis a quebra. Eles também não durarão bem.

Cancela ou corrige o programa de ciclo de lavagem...

Um ciclo que está em andamento só pode ser modificado se tiver decorrido pouco tempo. Caso contrário, o detergente já pode ter sido usado, e a aplicação já pode ter escoado a água de lavagem. Se este for o caso, o dispensador de detergente deve ser reenchido (veja o parágrafo intitulado, "Carregando o Detergente").

Vire o Macaneta até "Reset", escolha o programa que você prefere depois.

1	70°C
2	65°C
3	60°C
4	45°C
5	40°C
6	65°C
7

Manutenção

pt

Após cada lavagem

Após cada lavagem, feche a água e deixe a porta entreaberta de modo a que a humidade e os odores não fiquem retidos no interior do aparelho.

Retirar a ficha

Antes de qualquer operação de limpeza ou manutenção, retire sempre a ficha da tomada. Não corra riscos.

Solventes ou produtos de limpeza abrasivos

Não utilize solventes ou produtos de limpeza abrasivos para limpar o exterior e as partes de borracha da máquina. Utilize um pano e água morna e sabão.

Para eliminar manchas da superfície interior, utilize um pano embebido em água e um pouco de vinagre branco ou então, um produto de limpeza específico para máquinas de lavar loiça.

Deslocar o aparelho

Se tiver de deslocar o aparelho, tente mantê-lo na posição vertical. Poderá deslocá-lo com a parte traseira virada para baixo, se tal for absolutamente necessário.

Juntas

Um dos factores que originam a formação de odores na máquina é a acumulação de resíduos nas juntas. Uma limpeza periódica com uma esponja impedirá que tal aconteça.

Não deixe a porta aberta para evitar tropeçar.

Quando for de férias

Quando for de férias, execute um ciclo de lavagem com a máquina vazia e, depois, retire a ficha da tomada, feche a água e deixe a porta do aparelho entreaberta. Tal ajudará a aumentar a durabilidade das juntas e a evitar a formação de odores no interior do aparelho.

Manutenção e tratamento

pt

O controlo e a manutenção regular da sua máquina pode evitar o aparecimento de anomalias. Isto poupa tempo e aborrecimentos. Por isso, regularmente deve dar um pouco de atenção à sua máquina.

Estado geral da máquina

• Verificar se existem depósitos de gordura e de calcário no interior da máquina. Se estes depósitos existirem, então:
• Lavar bem a máquina com detergente.

Filtros

Os filtros "8,9" mantêm afastados da bomba os resíduos de maior dimensão, existentes na água. Estes resíduos podem entupir os filtros.

• Depois de cada lavagem, verificar os filtros e, se necessário, limpá-los.
• Libertando o filtro "8", poderá retirar o grupo de filtros "9". Remover então os restos de comida e lavar os filtros sob água corrente.
• Colocar novamente o grupo de filtros "9" e filtro "8".

Calcário e partículas de sujidade na água de lavagem podem bloquear os injectores e os apoios dos braços aspersores "10" e "11".

• Verificar se os injetores dos braços aspersores estão obstruídos com resíduos de comida.
• Se necessário, desmontar o braço inferior "11" puxando-o para cima.
• Desapertar o braço superior "10".
• Lavar os braços aspersores sob água corrente.
• Voltar a encaixar e aparafusar os braços aspersores.

Eliminação de pequenas anomalias

Com a experiência, muitas das anomalias surgidas no funcionamento diário podem ser eliminadas, sem necessidade de recorrer aos serviços de assistência. Isto poupa, naturalmente, dinheiro e garante a disponibilidade imediata da máquina. As indicações que se seguem ajudarão a encontrar as causas das anomalias.

Anomalias...

...ao ligar a máquina

A máquina não funciona

• Os fusíveis domésticos não estão em condições.
• A ficha da máquina não está ligada à tomada.
• A porta da máquina não está corretamente fechada.
• A tecla do programa não está premida.
• A torneira da água não está aberta.
• Filtro entupido no tubo de entrada de água.

- O filtro encontra-se na ligação do dispositivo Aquastop ou no tubo de admissão de água.

Importante

As reparações só devem ser efectuadas por um técnico. As reparações indevidas podem acarretar danos e perigos consideráveis para o utilizador.

...na máquina

Quando todos os indicadores “B” aparecerem intermitentemente e o buzzer emitir 1 sinal curto de aviso a cada 30 segundos.

Verificou se:

- a porta está devidamente fechada.

- o tubo de descarga está colocado na posição inferior.

pt

• o tubo de descarga está torcido ou dobrado.
• o tubo de descarga está colocado na posição superior.

• a torneira da água está aberta e se a mangueira está devidamente colocada;
• tem água em casa e se esta possui uma pressão suficiente;
• a mangueira de abastecimento de água está torcida ou dobrada;
• o filtro da mangueira de abastecimento de água está obstruído.
• a mangueira de descarga se colocado na posição inferior.

Se após estas verificações a máquina de lavar loiça continua a indicar uma anomalia no display: pressione a tecla Off, aguarde alguns minutos e pressione a tecla On. Se a máquina de lavar loiça não funcionar e/ou o problema persistir, contacte o centro de assistência autorizado mais próximo e indique as seguintes informações:

• o tipo de anomalia;
• o número do modelo (Mod...) e o número de série (S/N...), indicados na chapa de características localizada no interior da porta.

o braço inferior de aspersão roda com dificuldade

a tampa da gaveta do detergente não fecha

• Demasiado detergente no reservatório.
• Mecanismo bloqueado por residuos de detergente.

os pilotos de controlo não se apagam após a lavagem terminar

- O interruptor principal ainda está ligado.

Residuos de detergente colados na gaveta, após a lavagem

- A gaveta estava húmida aquando da adição de detergente. Só adicionar detergente com a gaveta seca.

Após terminar o programa, fica água no interior da máquina

• O tubo de esgoto está entupido ou dobrado.
• A bomba de descarga está bloqueada.
• Os filtros estão entupidos.
• O programa ainda não terminou. Aguarde que o programa termine.

...na lavagem

Formação invulgar de espuma

• Detergente de lavagem manual no reservatório de abrilhantador.
• Se derramar abrilhantador, limpe-o imediatamente com um pano, para evitar a formação de espuma excessiva durante o seguinte ciclo de lavagem.

A máquina pára durante a lavagem

- Não há alimentação eléctrica.

- Não há alimentação de água.

Ruídos de pancada durante a lavagem

- O braço aspersor está a bater numa peça de loiça.

Loiça a bater durante a lavagem

- Peças de loiça incorrectamente arrumadas.

Ruído de pancada das válvulas de enchimento

- Causado pela instalação da tubagem de água. Não tem qualquer efeito no funcionamento da máquina. Não há solução possível.

...na loiça

Ficam resíduos de comida na loiça

• Loiça mal colocada, os jactos de água não atingem a superfície da loiça
• O cesto está sobrecarregado.
• As peças de loiça estão muito juntas.
• Foi adicionado pouco detergente.
• Foi seleccionado um programa pouco intensivo.
• Movimento do braço aspersor obstruido por peça de loiça.
• Os orifícios do braço aspersor estão entupidos com restos de comida.
• Os filtros estão entupidos.
• Os filtros não estão bem colocados.
• Bomba de descarga bloqueada.

Descoloração em peças de plástico

• Foi adicionado pouco detergente.
• O detergente tem baixo efeito de branqueamento. Utilizar detergente com branqueador de cloro.

A loiça fica com manchas brancas, copos com aspecto opaco

• Adicionado pouco detergente.
• Regulada pouca quantidade de abrilhantador.
• Apesar da elevada dureza da água, não foi adicionado sal especial.
• Descalcificador da água regulado para um grau demasiado baixo.
• A tampa do reservatório de sal não está bem fechada.
• Foi utilizado detergente inadequado.

A loiça não fica seca

• Seleccionado um programa sem secagem.
• Regulada pouca quantidade de abrilhantador.
• Loiça retirada demasiado cedo da máquina.

Os copos têm um aspecto baço

- Regulada pouca quantidade de abrilhantador.

Chá ou restos de batom não totalmente removidos

• O detergente tem baixo efeito de branqueamento.
• Selecionada uma temperatura muito baixa.

Vestígios de ferrugem nos talheres

• Talheres sem resistência à oxidação.
• Demasiado teor de sal na água de lavagem.
• Tampa do reservatório de sal mal fechada.
• Verteu demasiado sal durante o enchimento do reservatório.

Não consegue eliminar os depósitos na loiça

• Adicionado detergente inadequado.
• Os copos não são próprios para lavar na máquina.

Copos e talheres com estrias, copos com aspeto metálico

- Regulada uma quantidade de abrilhantador demasiado elevada.

Largura	60 cm
Profundidade	60 cm
Altura	85 cm
Capacidade	serviço 12 pessoas standard
Pressão da água da rede	0.03-0.6MPa
Tensão / Frequência	220-240V~ 50Hz
Corrente máxima	10A
Consumo total de energia	1950W

Indicações

Indicações sobre reciclagem

Os aparelhos usados incorporam materiais que podem ser recuperados se os entregar num centro de reciclagem.

No caso de não utilizar mais o aparelho, retire a ficha da tomada, corte e deite fora o cabo de alimentação juntamente com a ficha.

Destrua o fecho da porta, evitando assim, que crianças a brincar possam ficar bloqueadas no interior do aparelho e corram perigo de vida (asfixia).

O seu novo aparelho está protegido pela embalagem durante o transporte. Todos os materiais da embalagem são reutilizáveis e recicláveis. Por favor, providencie para que a embalagem seja reciclada, sem prejudicar o meio ambiente.

Não permita que as crianças brinquem com os materiais da embalagem, pois existe o perigo de asfixia, devido aos cartões desdobráveis e às películas transparentes.

Informe-se nos Serviços Municipalizados da sua zona sobre as várias possibilidades de reciclagem e métodos de eliminação dos materiais de embalagem.

Generalidades

- Nas máquinas de integração total, que posteriormente, sejam instaladas como máquinas de instalação livre, deve assegurar-se que estas não caiam por não estarem encastradas.

Indicações sobre a homologação segundo a Norma Europeia EN 50242

Carga da loiça segundo a norma

Exemplo de carga: Ver fig.1, e 2

Capacidade: serviço para 12 pessoas

Programa comparativo: Lavagem ligeira

Regulação do abrilhantador: 5

Detergente: 5g+25g

No caso do cesto superior ser regulável em altura, deverá ser colocado na posição superior.

A: Caixa de ligações B: Interruptor porta C: Interruptor nível água D: Motor bomba de descarga E: Gaveta do detergente e do abrilhantador

F: Válvula 2 vias G: Interruptor transbordamento H: Válvula descalcificador I: Motor bomba de lavagem J: Limitador temperatura K: Calefator

L: Relé

M: Sensor temperatura

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto.

Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

COUNTRY	CITY	COMPANY	CC TELEPHONE	FAX
Australia	Victoria	TEKA AUSTRALIA Pty. Ltd.	61 3 9550 6100	3 9550 6150
Austria	Wien	KÜPPERSBUSCH GesmbH	43 1 866 800	1 866 8082
Belgium	Zellik	B.V.B.A. KÜPPERSBUSCH S.P.R.L.	32 2 466 8740	2 466 7687
Bulgaria	Sofia	TEKA BULGARIA EOOD.	359 2 9768 330	2 9768 332
Chile	Santiago de Chile	TEKA CHILE, S.A.	56 2 4386 000	2 4386 097
China (Pop. Rep.)	Shanghai	TEKA INTERNATIONAL TRADING (Shanghai)	86 21 511 688 41	21 511 688 44
Czech Republic	Libez	TEKA CZ S.R.O.	420 2 84 691940	2 84 691923
Ecuador	Guayaquil	TEKA ECUADOR, S.A.	593 4 2251174	342 250 693
France	Cergy Pontoise	TEKA FRANCE S.A.S.	33 1 343 01597	1 343 01598
Germany	Haiger	TEKA KUCHENTECHNIK GmbH	49 27718141.0	771 814 110
Greece	Athens	TEKA HELLAS A.E.	30 210 9760283	210 9712725
Hungary	Budapest	TEKA HUNGARY KFT	36 1 3542110	1 3542115
Indonesia	Jakarta	PT TEKA BUANA	62 21 390 5274	21 390 5279
Italy	Frosinone	TEKA ITALIA S.P.A.	39 0775 898271	0775 294681
Korea (Rep. South)	Seoul	TEKA KOREA CO. LTD.	82 2 599 4444	222 345 668
Malaysia	Selangor Darul Ehsan	TEKA KUCHENTECHNIK (MALAYSIA) SDN.	60 3 7620 1600	3 7620 1626
Mexico	Mexico D.F.	TEKA MEXICANA S.A. de C.V.	52 555 133 0493	55 5762 0517
Pakistan	Lahore	KÜPPERSBUSCH-TEKA PAKISTAN Pvt. Ltd.	92 42 631 2182	42 631 2183
Poland	Pruszków	TEKA POLSKA SP. ZO.O.	48 22 7383270	22 7383278
Portugal	Ihavo	TEKA PORTUGAL, S.A.	351 234 329 500	234 325 457
Russia	Moscow	TEKA RUS LLC	7 095 737 4690	095 737 4689
Singapore	Singapore	TEKA SINGAPORE PTE. LTD.	65 67342415	67346881
Spain	Santander	TEKA INDUSTRIAL, S.A.	34 942 355050	942 324499
Thailand	Bangkok	TEKA (THAILAND) CO. LTD.	66 2 6933237	2 6933242
Turkey	Istanbul	TEKA TEKNIK MUTFAK	90 212 288 3134	212 274 56 86
Ukraine	Kiev	TEKA UA	380 44 272 33 90	44 279 58 54
United Arab Emirates	Dubai	TEKA KUCHENTECHNIK MIDDLE EAST FZE	971 4 887 2912	4 887 2913
United Kingdom	Milton Abingdon	TEKA PRODUCTS LTD.	44 1235 861916	1235 835107
USA	Tampa	TEKA USA, INC.	1 813 2888820	813 2888604
Venezuela	Caracas	TEKA ANDINA, S.A.	58 2 1229 12821	2 1229 12825
