Marca	FAGOR
Modelo	SHE 735 BF1
Tipo de produto	Exaustor
Alimentação elétrica	230 V ~ 50 Hz (conforme etiqueta)
Versões de utilização	Aspirante (evacuação exterior) ou filtrante (reciclagem interior)
Saídas de ar	Superior B1 e posterior B2
Comandos	Teclas ou botões de pressão para iluminação e potência de aspiração
Iluminação	Lâmpadas ovais incandescentes máx 40 W, casquilho E14
Filtro de gordura	Metálico, lavável na máquina de lavar loiça (ciclo baixa temperatura)
Filtro de carvão ativado	Para versão filtrante, não lavável, substituir a cada 4 meses no máximo
Distância mínima de segurança	50 cm para fogões elétricos, 70 cm para gás ou mistos
Manutenção exterior	Pano húmido com detergente neutro, sem álcool nem abrasivos
Manutenção filtro de gordura	Todos os meses, à mão ou na máquina de lavar loiça
Substituição lâmpadas	Desligar o aparelho, retirar grelha, substituir por lâmpada E14 40W máx
Material de montagem	Buchas fornecidas, necessidade de verificar a solidez do suporte
Utilização aconselhada	Ligar 5 min antes da cozedura e 15 min depois
Segurança	Desligar antes da manutenção, não flambar, não utilizar sem grelha
Norma de reciclagem	Diretiva REEE 2002/96/CE – não deitar junto com os resíduos domésticos

Perguntas frequentes - SHE 735 BF1 FAGOR

Como instalar o exaustor em versão aspirante ou filtrante?

Para a versão aspirante, utilize a saída de ar superior ou posterior e ligue um tubo de evacuação para o exterior (não fornecido). Para a versão filtrante, monte um ou dois filtros de carvão ativado (opcionais) e utilize apenas a saída superior B1 para reciclar o ar na cozinha.

Qual é a distância mínima entre o exaustor e a superfície de cozedura?

A distância mínima é de 50 cm para fogões elétricos e de 70 cm para fogões a gás ou mistos. Respeite as instruções do fabricante do fogão se elas especificarem uma distância maior.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na máquina de lavar loiça em ciclo de baixa temperatura. A lavagem na máquina de lavar loiça pode descolorir o filtro sem afetar a sua eficácia.

Quando é necessário substituir o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído no máximo a cada 4 meses. Não pode ser limpo ou regenerado. A frequência depende do tipo de cozedura e da regularidade da limpeza do filtro de gordura.

Como substituir as lâmpadas do exaustor?

Desligue primeiro o aparelho da rede elétrica. Certifique-se de que as lâmpadas estão frias. Retire a grelha de aspiração para aceder às lâmpadas. Substitua a lâmpada queimada por uma lâmpada oval incandescente de máx 40 W com casquilho E14.

O que fazer se a iluminação do exaustor não funcionar?

Verifique primeiro se as lâmpadas estão corretamente inseridas no seu alojamento. Se estiverem e a iluminação ainda não acender, contacte o serviço pós-venda antes de proceder a outras verificações.

Posso utilizar o exaustor sem o filtro de gordura?

Não, é imperativo utilizar o exaustor com a grelha de aspiração e o filtro de gordura corretamente montados. A utilização sem filtro pode danificar o motor e apresenta risco de incêndio.

O exaustor é adequado para fogões a gás?

Sim, mas respeite a distância mínima de 70 cm entre o exaustor e a superfície de cozedura. Assegure uma ventilação suficiente do local se o exaustor for utilizado simultaneamente com aparelhos de combustão.

Como aceder aos filtros de gordura para os limpar?

Abra a grelha de aspiração utilizando os ganchos H1 ou H2 (conforme o modelo). Liberte os filtros dos batentes W para os retirar. Em alguns modelos, a grelha e o filtro são integrados: puxe as manetes H2 para cima e para fora.

O que fazer em caso de incêndio devido à fritura?

Nunca utilize água. Corte a alimentação elétrica do exaustor e do fogo se possível. Utilize uma tampa ou uma manta anti-fogo para sufocar as chamas. A fritura deve ser sempre vigiada para evitar o sobreaquecimento do óleo.

MANUAL DE UTILIZADOR SHE 735 BF1 FAGOR

PT Instruções para montagem e utilização

PT - Instruções para montagem e utilização

Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo.

Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual.

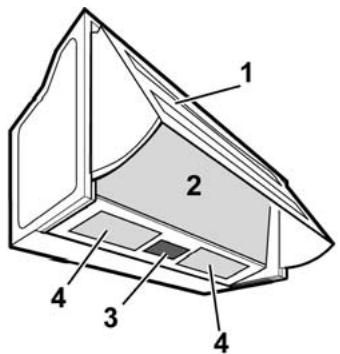

Descrição da coifa aspirante- Fig. 1- vários modelos

1. Coletor de vapor
2. Grelha de aspiração
3. Comandos
4. Pontos de luz

Uso

A coifa é fabricada para ser utilizada na versão aspirante, com evacuação externa, ou filtrante, com recirculação interna.

Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças não fornecidas e que, portanto, deverão ser adquiridas.

Versão aspirante

O exaustor é fornecido com uma saída de ar superior B para a descarga da fumaça ao exterior ( tubo de descarga e braçadeiras de fixação não fornecidos). Fig. 2.1

Versão filtrante

Caso não seja possível descarregar os fumos e vapores do cozimento para o exterior, se pode utilizar a coifa na versão filtrante montando 1 ou 2 filtros de carvões activados (*).

Os fumos e vapores são reciclados na cozinha. Fig. 2.2

Nota: nos modelos com 2 motores são necessários 2 filtros, o sistema de montagem e desmontagem é idêntico.

Instalação

A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozimento e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões eléctricos e 70cm no caso de fogões a gás ou mistos.

Se as instruções de instalação do dispositivo de cozimento a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível. Se não dotada de ficha (conexão directa à rede) ou a tomada não se encontra em zona acessível, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação.

ATENÇÃO: antes de conectar novamente o circuito da coifa com a alimentação de rede e de verificar seu correcto funcionamento, controlar sempre que o cabo de rede esteja montado correctamente e NÃO tenha ficado esmagado no alojamento do mesmo durante a fase de instalação.

Montagem

A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tectos. Todavia, é necessário interpelar um técnico qualificado para se certificar quanto à idoneidade dos materiais em função do tipo de parede/tecto. A parede/tecto deve ser suficientemente robusta para suportar o peso da coifa.

Antes de iniciar a instalação:

• Tirar o/os filtro/s gorduras ou a/as grelha/s de aspiração (com base no modelo possuído – ver também o parágrafo relativo). Este/s deve/m ser remontado/s no fim da instalação.
• Tirar o/os filtro/s de carvão activado (*) se fornecidos (ver também o parágrafo relativo). Este/s deve/m ser montado/s somente caso se deseje utilizar a coífa na versão filtrante.
• Verificar que dentro da coifa não haja (por motivos de transporte) material em dotação (por exemplo envelopes com parafusos (*), garantias (*) etc.), eventualmente tirar e conservar.
• Além disso, verificar que nas proximidades da zona de instalação da coifa (em zona acessível inclusive com a coifa montada) se encontre presente uma tomada eléctrica e seja possível conectar-se a um dispositivo de descarga dos fumos para o exterior (somente Versão aspirante).
  • Escolher o furo de descarga a ser utilizado:
  Somente versão filtrante: utilizar SOMENTE o furo superior B1 (Fig. 2 - Fig. 2.2), verificar que este, terminada a instalação, não esteja obstruído e que haja espaço suficiente de modo que os fumos e vapores filtrados possam retornar facilmente para a cozinha.
  Pressionar firmemente (Fig. 3.1) para destacar a parte previamente fracturada (B1 o B2) que fecha o furo de descarga e removê-la.
  Instalar o anel de conexão no furo de descarga aberto (Fig. 3.2 engate tipo baioneta) ou o deflector (*) (Fig. 3.3).

Verificar que os pênseis laterais, entre os quais instalar a coifa, sejam suficientemente robustos para a instalação da coifa.

Caso contrário, montar os elementos de suporte de enganche na parede (*) a ser utilizados como suporte adicional:

a. Inserir cada elemento por trás para dentro da coifa, através dos rasgos específicos (Fig. 4.1--Fig. 4.2).

b. Fixar os elementos com os parafusos e buchas roscadas (Fig. 4.3).

Roscar os parafusos sem cabeça nos elementos de suporte até a metade de seu curso, quando da

instalação servirão para regular a posição da coifa.

Nota: a posição dos elementos de suporte pode ser regulada durante a instalação, afrouxando ou apertando oportunamente os parafusos que os fixam à coifa (Fig. 7 - S1-S2).

Instalação do painel estético (\*)

a. Extrair o colector de vapor (liberá-lo dos ganchos de bloqueio - Fig. 5).
b. Aplicar o gabarito de furação N3 no LADO TRASEIRO do painel estético J (a seta no gabarito deve ficar voltada para a BORDA SUPERIOR do painel estético). Fig. 6
c. Executar FUROS CEGOS K como indicado. Fig. 6
d. Aplicar o colector de vapor sobre o painel estético e fixá-lo com 8 parafusos L. Fig. 6
e. Remontar a porta na coifa antes nas guias no alto M1, e em seguida nas de baixo M2. Fig. 6
f. Fechar completamente e reabrir a porta para verificar o correcto corrimento da mesma nas guias.

Instalação

a. Utilizar o gabarito de furação N2 (*), posicionar o gabarito nas bordas dianteiras do pênsil (pênsil direito, lado B) - (pênsil esquerdo, lado C) SEM CONSIDERAR A ESPESSURA DAS PORTAS, furar como indicado. Fig. 8
b. Se necessário, fixar a coífa à parede aplicar o gabarito N1(*) na parede de maneira que a borda superior da mesma coincida com a borda superior do gabarito N2 (*). Fig. 7-8
c. Furar como indicado, fixar 2 ganchos (*) R à parede com parafusos e buchas. Fig. 7
d. Caso a espessura dos pênseis laterais seja de 16 mm, aplicar, encaixando, os distanciadores O (*) nas laterais da coifa em correspondência dos furos que serão utilizados para a passagem dos parafusos de fixação aos pênseis laterais. Fig. 8.
e. Pendurar a coífa aos ganchos (*) e regular a posição da mesma tanto com os parafusos sem cabeça S1 quanto regulando a posição dos elementos de engate com os parafusos S2. Fig. 7
f. Fixar a coifa aos pênseis laterais com 4 parafusos P. Fig. 8
g. Montar a cantoneira inferior Q (*) à coifa com dois parafusos e arruelas de plástico T, servirá para cobrir eventuais espaços entre a parte traseira da coifa e a parede. Fig. 7

Funcionamento

Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

Utilizar as teclas ou botões previstos para o controlo das luzes e das potências de aspiração disponíveis.

Somente em alguns modelos: abrindo e fechando o colector de vapor se pode controlar a ligação e desligamento da ventoinha que regula a potência de aspiração e, em alguns casos, o acendimento e desligamento das luzes.

Manutenção

Antes de qualquer trabalho de manutenção desconectar a coifa da rede elétrica.

Limpeza

A coifa deve ser limpa frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros gorduras).

Para a limpeza use um pano humedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Capta as partículas de gordura derivantes do cozimento.

Deve ser limpo uma vez por mês com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram.

Para ter acesso ao filtro gorduras V abrir a grelha de aspiração por meio dos engates H1 o H2 (com base no modelo possuído) e liberá-lo das travas W. Fig. 9

Alguns modelos são completos de grelha de aspiração com filtro anti-gorduras incorporado, tais modelos devem ser removidos da sede puxando as maçanetas H2 (Fig. 9) para cima e sendo extraídos para fora, lavar tais filtros como os filtros metálicos.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a cozedura.

A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses. NÃO pode ser lavado ou regenerado.

Aplicar o filtro de carvão activado na cobertura da grelha que protege o motor aspirante de modo que os rasgos no filtro correspondam com os pinos nos lados da grelha de protecção do motor.

Girar o filtro de carvão activado em sentido horário para bloqueá-lo (fixação tipo baioneta). Fig. 10

Para a montagem proceder em sentido inverso.

Substituição das lâmpadas

Desligar o aparelho da rede eléctrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

Tirar a grelha de aspiração para ter acesso ao vão lâmpadas.

Tirar a lâmpada danificada e substituí-la com uma lâmpada oval de potência máxima 40W E14.

Se a iluminação não funcionar, verifique se as lâmpadas foram correctamente instaladas na sua sede antes de chamar a assistência técnica.

Advertências

Atenção! Não conectar o aparelho à rede eléctrica enquanto a instalação não tiver sido totalmente completada.

Antes de qualquer operação de limpeza ou manutenção, desligar a coífa da rede eléctrica tirando a ficha ou desligando o interruptor geral da habitação.

O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas e com falta de experiência e conhecimento excepto se as mesmas não estiverem sendo supervisionadas ou instruídas no uso da aparelhagem por parte de uma pessoa responsável pela segurança das mesmas.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha correctamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio excepto se isto não tiver sido expressamente indicado.

Quando a coifa de cozinha é utilizada contemporaneamente com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos directamente na chama sob a coifa.

O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie.

No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto externamente (PELO MENOS UMA VEZ POR MÊS, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas neste manual).

A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio.

Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho derivantes da inobservância das instruções indicadas neste manual.

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico.

A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
