MANUAL DE UTILIZADOR FD-21 FAGOR

PROBLEMAS DE FUNCIONAMIENTO

• Protecção do ambiente _________________________________________________
• Reciclagem ___________________________________________________________
• Descrição do seu frigorífico _____________________________________________
• Inversão do sentido de abertura das portas _______________________________
• Montagen dos puxadores da porta _______________________________________

2 / UTILIZAÇÃO DO FRIGORÍFICO

• Utilização do frigorífico ________________________________________________ 05
• Utilização do compatimento de congelação

• Substituição da lâmpada ________________________________________________ 07

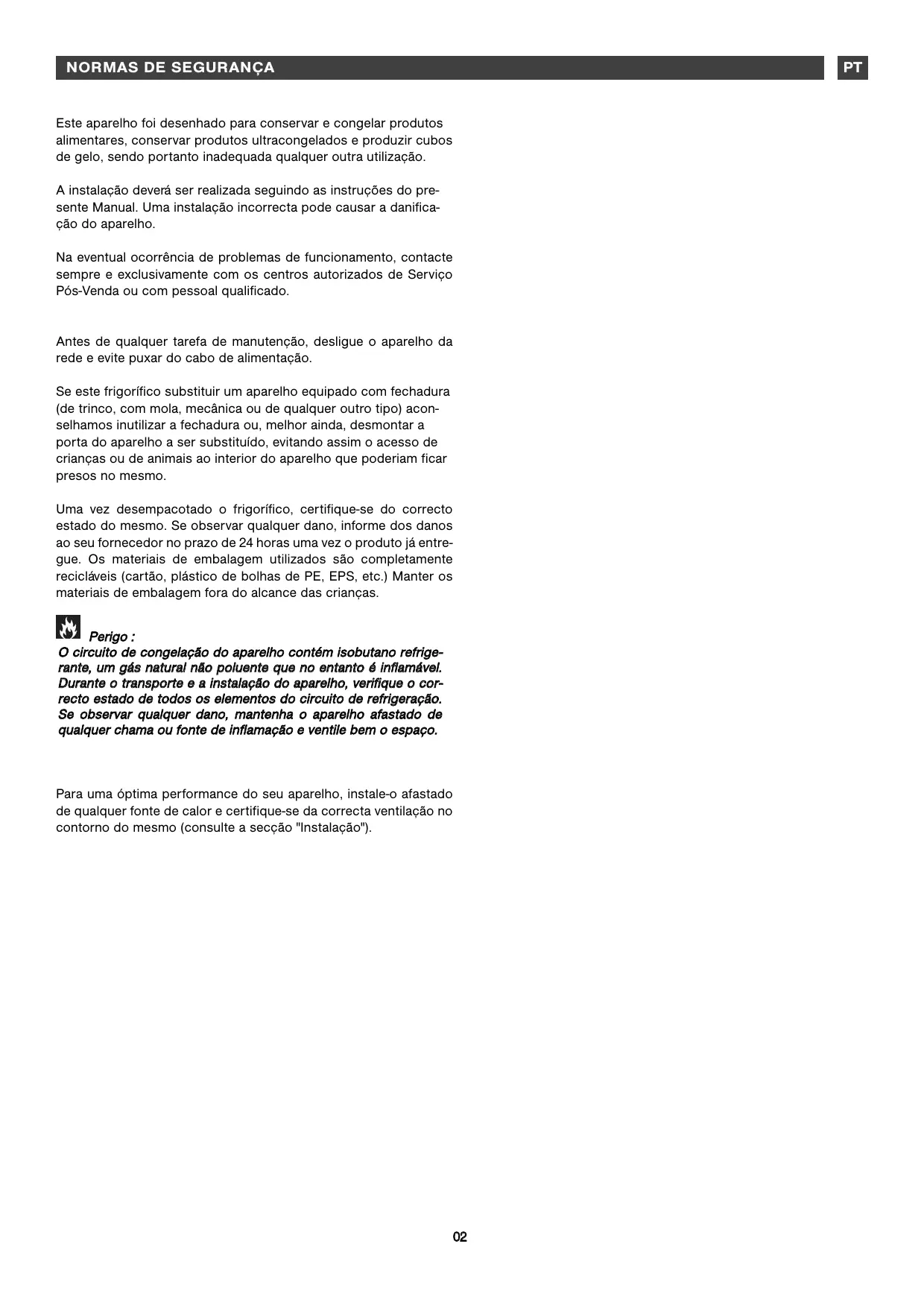

Este aparelho foi desenhado para conservar e congelar produtos alimentares, conservar produtos ultracongelados e produzir cubos de gelo, sendo portanto inadequada qualquer outra utilização. A instalação deverá ser realizada seguindo as instruções do presente Manual. Uma instalação incorrecta pode causar a danificação do aparelho. Na eventual ocorrência de problemas de funcionamento, contacte sempre e exclusivamente com os centros autorizados de Serviço Pós-Venda ou com pessoal qualificado. Antes de qualquer tarefa de manutenção, desligue o aparelho da rede e evite puxar do cabo de alimentação. Se este frigorífico substituir um aparelho equipado com fechadura (de trinco, com mola, mecânica ou de qualquer outro tipo) aconselhamos inutilizar a fechadura ou, melhor ainda, desmontar a porta do aparelho a ser substituído, evitando assim o acesso de crianças ou de animais ao interior do aparelho que poderiam ficar presos no mesmo. Uma vez desempacotado o frigorífico, certifique-se do correcto estado do mesmo. Se observar qualquer dano, informe dos danos ao seu fornecedor no prazo de 24 horas uma vez o produto já entregue. Os materiais de embalagem utilizados são completamente recicláveis (cartão, plástico de bolhas de PE, EPS, etc.) Manter os materiais de embalagem fora do alcance das crianças. Perigo : O circuito de congelação do aparelho contém isobutano refrigerante, um gás natural não poluente que no entanto é inflamável. Durante o transporte e a instalação do aparelho, verifique o correcto estado de todos os elementos do circuito de refrigeração. Se observar qualquer dano, mantenha o aparelho afastado de qualquer chama ou fonte de inflamação e ventile bem o espaço. Para uma óptima performance do seu aparelho, instale-o afastado de qualquer fonte de calor e certifique-se da correcta ventilação no contorno do mesmo (consulte a secção "Instalação").

PROTECÇÃO DO AMBIENTE

Atenção: Antes de iniciar a instalação, leia atentamente a secção "Normas de segurança" de forma a evitar qualquer risco desnecessário. Os materiais isolantes e o circuito de refrigeração do aparelho não contêm qualquer gás prejudicial para a camada de ozone Seja respeitoso para com o ambiente: não descarte qualquer frigorífico sem ter previamente em consideração que o circuito de refrigeração poderia ficar aberto e danificar o ambiente: consulte portanto com as autoridades locais quais são os serviços de recolha deste tipo de aparelhos. Instale o aparelho num espaço bem ventilado e livre de humidade, afastado de qualquer fonte de calor e respeitando entre a parte superior do frigorífico e a mobília uma distância de pelo menos 10 cm; se a instalação não o possibilitar, respeite entre a parte superior do frigorífico e qualquer mobília fixada à parede uma distância de pelo menos 5 cm., que deverá ser de 2,5 cm. de cada lado do frigorífico RECICLAGEM Se instalar o aparelho perto doutro frigorífico ou congelador, respeite entre os aparelhos uma distância de pelo menos 5 cm. e assim evitar condensações no exterior do aparelho. Os materiais de empacotado deste aparelho são recicláveis. Colabore na reciclagem e contribua assim para a protecção do meio ambiente, descartando os materiais nos correspondentes contentores providos pela Câmara Municipal. Na placa de características consta a "classe climática" do seu frigorífico, valor que determina o intervalo de temperatura exterior adequado à unidade frigorífica e que garante o correcto funcionamento da mesma. Classe

Temperatura ambiente 16° até 32° 18° até 38° 18° até 43° O próprio aparelho contém igualmente numerosos materiais recicláveis (ver logótipo ) que o fabricante aconselha descartar de forma selectiva e na observância da Directiva 2002/96/CE em matéria de Resíduos de Equipamentos Eléctricos e Electrónicos. Consulte portanto com a Câmara Municipal ou com o seu fornecedor quais são os mais próximos pontos de recolha de aparelhos usados. Agradecemos a sua colaboração na conservação do meio ambiente.

Características da ficha: 220-240V com tomada de terra. Evite utilizar adaptadores ou cabos de extensão. Evite o cabo principal entrar em contacto com o compressor. Evite o cabo principal ficar preso debaixo do frigorífico. A instalação eléctrica do aparelho conta com uma tomada de terra. Para uma maior segurança, ligue o aparelho a uma tomada de corrente com ligação à terra (conforme regulamentação vigente sobre segurança em instalações eléctricas). O fabricante declina qualquer responsabilidade por danos com origem na inexistência de tomada de terra.

ANTES DE LIGAR O APARELHO

• Limpe o interior do frigorífico com água tépida e bicarbonato; em seguida esfregue e seque cuidadosamente.
• Para garantir a estabilização dos líquidos lubrificantes do motorcompressor, aguarde 2 horas antes de pôr o frigorífico em funcionamento.

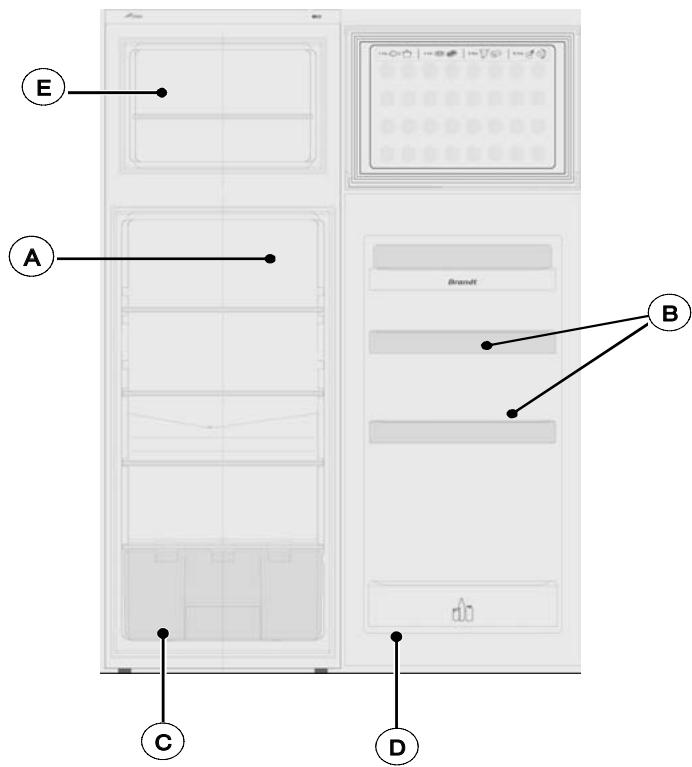

DESCRIÇÃO DO SEU FRIGORÍFICO

(segundo modelo) É possível mudar o sentido de abertura das portas : Desligue o cabo principal da rede de electricidade antes de mudar o sentido de abertura.

• Incline levemente o aparelho para trás e calce-o.
• Desparafuse o eixo da dobradiça inferior; em seguida retire a porta do compartimento de refrigeração.
• Desmonte a dobradiça inferior retirando os 4 parafusos; coloque então a dobradiça no lado oposto.
• Desparafuse a dobradiça média e retire a porta do congelador
• Retire a dobradiça superior e monte-a no lado oposto
• Mude a posição das tampas dos orifícios e dos elementos guias plásticos localizados na parte superior das 2 portas.
• Faça coincidir e mantenha a porta do congelador no seu eixo, em seguida insira a dobradiça média na parte inferior da porta e coloque os parafusos.
• Insira a porta do compartimento de refrigeração entre a dobradiça média e a inferior; em seguida feche a porta.
• Volte a colocar o eixo da dobradiça inferior e fixe bem os parafusos.
• Se o aparelho tem um puxador vertical, posicione-o no lado oposto

Os puxadores estão localizados no interior do refrigerador. Monteos na porta posicionando os puxadores frente aos orifícios correspondentes e em seguida fixe-os utilizando os parafusos fornecidos, como mostra o esquema abaixo. Uma vez colocados os puxadores, insira os protectores dos parafusos nos pontos correspondentes (protectores também fornecidos). Termóstato B Tabuleiros

Tabuleiro porta-garrafas

2 / UTILIZAÇÃO DO FRIGORÍFICO

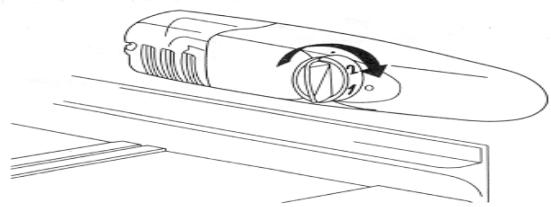

UUTILIZAÇÃO DO ESPAÇO DE FRIGORÍFICO A temperatura de conservação dos alimentos regula-se através do termóstato localizado no interior do frigorífico, virando a peça localizada no lado direito no espaço interior. Na posição "0", o frigorífico fica inactivo. Aconselhamos seleccionar uma posição intermédia: 2 ou 3. Conselhos:

• Não introduzir no frigorífico alimentos quentes nem líquidos sem tampa.
• NUNCA introduzir líquidos voláteis, inflamáveis ou com risco de explodir (dissolventes, álcool, acetona, nem gasolina): perigo de explosão.
• É conveniente embrulhar as carnes e os peixes e assim evitar maus odores.
• Mantenha um espaço suficiente entre os alimentos e assim possibilitar a livre circulação de ar entre eles. Ao arrumar os alimentos, evite ainda o contacto directo entre os mesmos.
• Os alimentos não devem estar em contacto com a parede fria do fundo do frigorífico: é por isso que as gavetas e tabuleiros contam com um elemento espaçador.
• Mantenha aberta a porta apenas o tempo estritamente necessário.

UTILIZAÇÃO DO COMPARTIMENTO DE

CONGELAÇÃO Este espaço permite a conservação de alimentos ultracongelados, a congelação de produtos frescos, e produzir cubos de gelo. Não congele grandes quantidades de alimentos ao mesmo tempo: os alimentos conservarão melhor as suas qualidades quanto mais rápido o tempo de congelação. Preste ainda atenção para empacotar bem os alimentos antes da congelação de forma a conservarem todo o seu gosto e não alterarem os dos outros produtos. O período máximo de conservação de alimentos congelados ou ultracongelados depende do tipo de alimento. Consulte a informação constante nas embalagens. Não introduzir nunca garrafas grandes nem pequenas no espaço de congelação: poderiam rebentar. As bebidas altamente carbonatadas mesmo poderiam explodir! NUNCA armazene no espaço de congelação limonada, sumo de fruta, cerveja, vinho, champanhe, etc.

2 / UTILIZAÇÃO DO FRIGORÍFICO

(segundo modelo) Descrição dos símbolos constantes na área mais fria. Símbolo que identifica a área mais fria do seu frigorífico (temperatura + 4°C).

Carnes, aves, peixe, charcutaria, comidas prontas a consumir, saladas variadas, preparações e produtos de pastelaria com base de ovo ou natas, pastas frescas, massa para bolos, pizzas/quiches, produtos frescos e queijos de leite não tratado, legumes prontos a consumir vendidos em embalagens plásticas e, em geral, qualquer produto fresco cuja data de validade corresponder a uma temperatura de conservação + 4° C.

Area mais fria Temperatura adequada

Surgirá a mensagem "OK" assim que a área mais fria alcançar uma temperatura média ± 4ºC (transcorridas 4 de funcionamento). O indicador ficará em cor preta se a temperatura exceder + 4ºC: regule então o termóstato de modo a reduzir a temperatura do frigorífico.

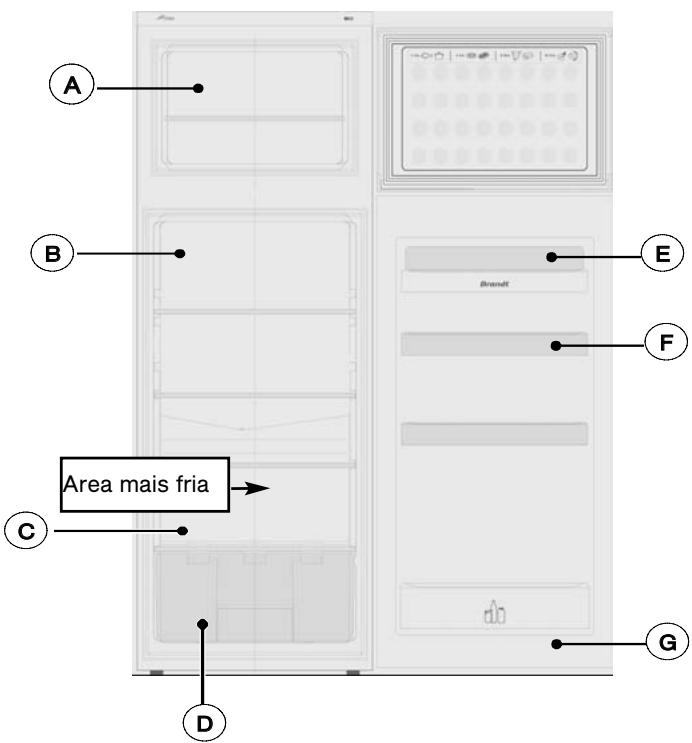

Aviso: Não abra a porta do frigorífico frequente nem prolongadamente: aumenta a temperatura interior. O indicador de temperatura mostrará a temperatura real transcorridos 30 segundos da última abertura da porta. Tenha ainda em consideração que, sendo que a temperatura não é a mesma em todo o espaço interior, diferentes alimentos precisam de diferentes pontos de conservação. A Conservação de produtos ultracongelados ou congelação de produtos frescos B Queijos e lacticínios C Carnes, charcutaria, peixe D Frutas e legumes E Bebidas, manteiga e ovos F Condimentos G Bebidas

3 / MANUTENÇÃO DEGELO

SUBSTITUIÇÃO DA LÂMPADA

O seu frigorífico conta com a funcionalidade de degelo automático. A parte traseira do aparelho cobre-se de gelo ao funcionar o compressor, e degela-se ao estar inactivo o compressor. Quando o gelo fundir, a água evapora por si própria. Antes de colocar uma lâmpada interior nova, desligue o frigorífico da rede.

• Retire a grelha de protecção. A lâmpada está localizada por trás do painel do termóstato.
• Retire a lâmpada desparafusando no sentido contrário aos ponteiros do relógio. O compartimento deverá ser degelado assim que a camada de gelo alcan ar uma espessura superior a 4 cm., e mesmo se isto n o acontecer, este compartimento deverá ser degelado pelo menos 1 vez por ano.

• Coloque uma lâmpada nova.
• Recoloque a grelha de protecção, volte a ligar o frigorífico à rede eléctrica e ponha-o em funcionamento. Antes de iniciar o degelo do frigorífico, desligue-o.
• Introduza num saco especial de congelação os alimentos congelados e conserve-os num local fresco.
• Mantenha aberta a porta do frigorífico e retire gradualmente a água com uma esponja.
• Para acelerar o processo do degelo, introduza no espaço de congelação um recipiente com água quente e feche bem a porta.
• Finalizado o degelo, limpe o interior do frigorífico.

LIMPEZA E MANUTENÇÃO

Antes de iniciar a limpeza do frigorífico, desligue-o. Aconselhamos limpar e desinfectar com regularidade o espaço interior.

• Limpe-o com água e bicarbonato utilizando uma esponja ou esfregão suave, evitando assim a formação de maus odores.
• Nunca utilize dissolventes nem detergentes abrasivos: poderiam danificar o acabamento interior. Para lavar os tabuleiros, gaveta, etc., não utilize o lava-loiça.
• Aconselhamos limpar uma vez por ano a parte traseira do frigorífico: o pó ou sujidade acumulados reduziriam o rendimento do frigorífico e aumentariam o consumo de energia.

PROBLEMAS DE FUNCIONAMENTO

O frigorífico pode emitir ruídos que são completamente normais, nomeadamente:

O gás refrigerante pode borbulhar levemente ao ser veiculado pelos tubos.

O compressor pode emitir um leve zumbido que pode ser mais intenso ao entrar o motor em funcionamento.

As dilatações e contracções dos materiais utilizados podem ser origem de leves crepitações. PROBLEMA SOLUÇÃO O frigorífico não funciona Verifique se o congelador está bem ligado à rede de electricidade, que o fusível não se encontra fundido, e que o disjuntor não interrompeu a passagem da corrente. O frigorífico vibra ou produz um ruído inabitual. Verifique se o frigorífico se encontra bem nivelado: regule os pés do mesmo. O frigorífico arrefece pouco ou de mais. Observe a posição do termóstato e vire-o para uma posição mais adequada. Verifique o estado da lâmpada e substitua-a se é necessário. Se o problema continuar, verifique se o frigorífico se encontra bem ligado à rede. A lâmpada interior não acende. O compressor não reinicia imediatamente o funcionamento ao mudar a temperatura. Não há qualquer problema: o compressor activa-se transcorrido um tempo. Água no piso ou nas gavetas. Verifique se se encontra entupido o orifício de drenagem da água de degelo. Desentupa-o com uma agulha de tricô.

5 / SERVIÇO DE ATENDIMENTO TÉCNICO

Se, uma vez realizadas as verificações acima, não conseguir solucionar o problema, NÃO TENTE RESOLVER O PROBLEMA POR SI PRÓPRIO: ligue o Serviço de Atendimento Técnico mais próximo.
