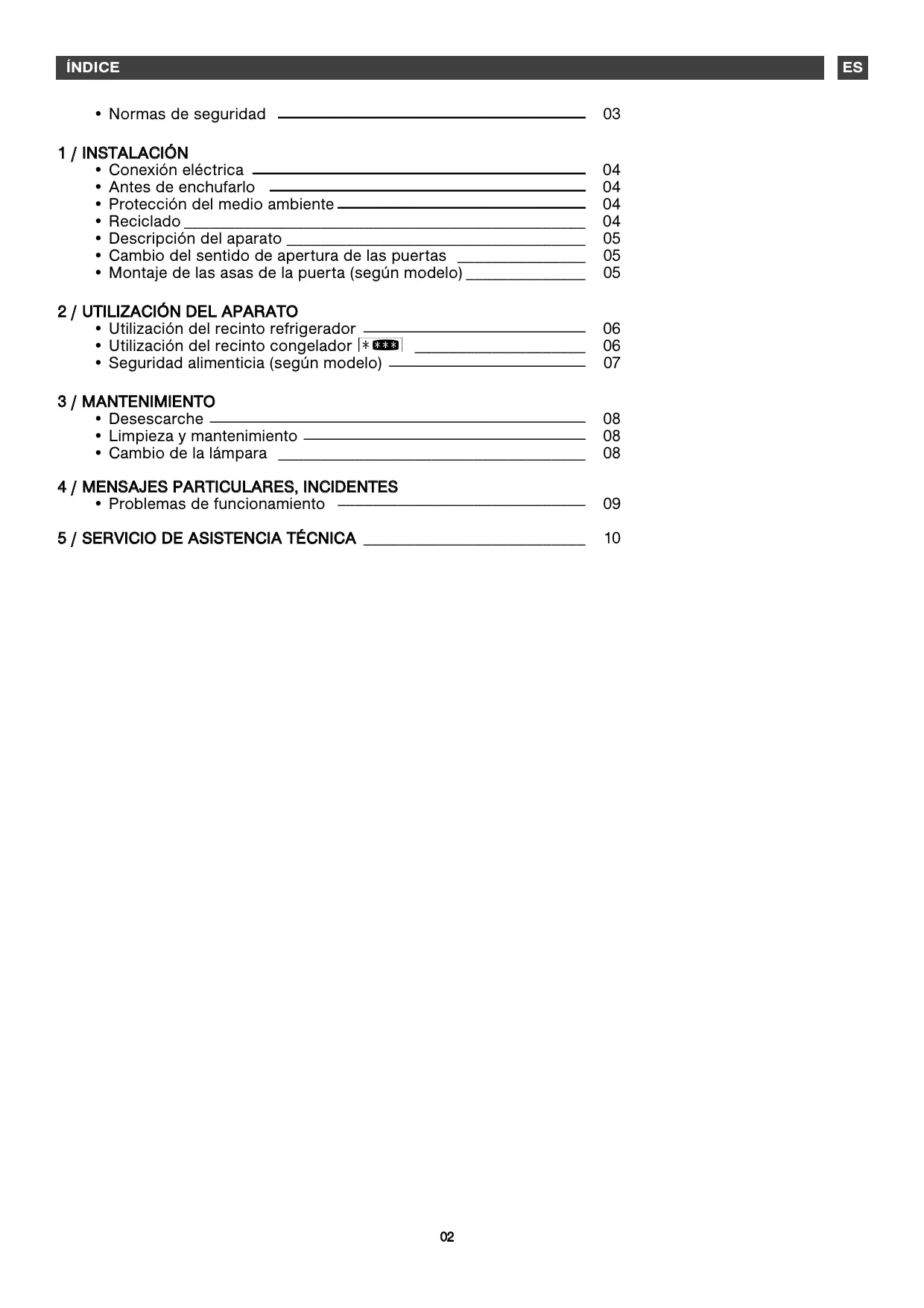

MANUAL DE USUARIO FD-21 FAGOR

• Normas de seguridad ____________________________________

• Conexión eléctrica _______________________________________
• Antes de enchufarlo _____________________________________
• Protección del medio ambiente _____________________________
• Reciclado _______________________________________________
• Descripción del aparato ___________________________________
• Cambio del sentido de apertura de las puertas _______________
• Montaje de las asas de la puerta (según modelo) ______________

2 / UTILIZACIÓN DEL APARATO

• Utilización del recinto refrigerador __________________________
• Utilización del recinto congelador

• Seguridad alimenticia (según modelo) _______________________

• Desescarche ____________________________________________
• Limpieza y mantenimiento _________________________________
• Cambio de la lámpara ____________________________________

4 / MENSAJES PARTICULARES, INCIDENTES

• Problemas de funcionamiento _____________________________

5 / SERVICIO DE ASISTENCIA TÉCNICA __________________________

NORMAS DE SEGURIDAD

Este aparato ha sido diseñado para la conservación y congelación de alimentos, la conservación de productos congelados y la producción de cubos de hielo. Cualquier otro uso sería incorrecto. La instalación deberá realizarse siguiendo las instrucciones indicadas en este manual; una instalación incorrecta podría deteriorar el aparato. En caso de problemas de funcionamiento del aparato, diríjase siempre exclusivamente a los centros autorizados de Asistencia Técnica o a personas cualificadas. Para cualquier otra operación de mantenimiento, desenchufe previamente el aparato sin tirar del cable de alimentación. Si este aparato sustituye a otro que tenga un dispositivo de cierre con pestillo, muelle, cerradura o de otro tipo, no olvide destruir el dispositivo de cierre o, aún mejor, desmontar la puerta del frigorífico viejo para que nadie se quede encerrado dentro (niños jugando, animales, etc…). Tras desembalar el aparato, compruebe si ha sufrido daños. En caso afirmativo, deberá comunicar los deterioros al vendedor en un plazo de 24 h desde el momento de la entrega. Los materiales utilizados para el embalaje son totalmente reciclables (cartón, papel de burbujas de PE, EPS…). Mantenga estos materiales fuera del alcance de los niños. Peligro: El circuito de refrigeración del aparato incluye refrigerante de isobutano, un gas natural poco contaminante pero, no obstante, inflamable. Compruebe que ninguno de estos componentes del circuito de refrigeración sufra daños durante el transporte y la instalación del aparato. Si ha sufrido daños, aléjelo de las llamas y de las fuentes de ignición, y ventile bien la habitación en la que se encuentre. Para un funcionamiento óptimo del aparato, colóquelo lejos de las fuentes de calor y compruebe que el aire pueda circular bien a su alrededor (véase la Instalación del aparato).

PROTECCIÓN DEL MEDIO AMBIENTE

Atención: Antes de proceder a la instalación, lea atentamente las normas de seguridad, para evitar algunos inconvenientes. Este aparato no contiene, en su circuito refrigerante y sus materias aislantes, ningún gas refrigerante nocivo para la capa de ozono. No debe ser desechado con los residuos urbanos y la chatarra para no dañar el circuito refrigerante. Consulte con su ayuntamiento para que le informe sobre la recogida de este tipo de aparatos. Coloque el aparato en una habitación sin humedad y bien ventilada, lejos de toda fuente de calor. Deje una distancia mínima de 10 cm entre la parte superior del aparato y el mueble que se encuentre encima. Si su instalación no lo permite, deje 5 cm entre la parte superior de la carcasa y cualquier otro mueble de cocina que se encuentre fijado a la pared, y una distancia de 2,5 cm a cada lado del aparato RECICLADO Si tiene que colocar el aparato junto a otro frigorífico o congelador, hay que dejar una distancia de 5 cm a los lados para impedir la formación de condensación en el exterior del electrodoméstico. Los materiales de embalaje de este aparato son reciclables. Participe en su reciclaje y contribuya así a la protección del medio ambiente, depositándolos en los contenedores municipales correspondientes. La clase climática de su frigorífico se indica en la placa de características. Determina la gama de temperaturas ambiente para la que se ha diseñado el frigorífico, garantizando el buen funcionamiento del aparato

Temperaturas ambiente 16° a 32° 18° a 38° 18° a 43° Su aparato contiene también numerosos materiales reciclables. Este logotipo indica que no debe mezclar los aparatos usados con los residuos urbanos, con el fin de que puedan ser reciclados en las mejores condiciones, de conformidad con la Directiva Europea 2002/96/CE sobre residuos de equipos eléctricos y electrónicos. Consulte con su Ayuntamiento o con su distribuidor, que le informarán sobre los puntos de recogida de aparatos usados más cercanos a su domicilio. Le agradecemos su colaboración para la protección del medio ambiente

CONEXIÓN ELÉCTRICA

Características del enchufe: 220-240 V con toma de tierra. No utilice adaptadores ni alargadores. Evite que el cable esté en contacto con el motor. Evite que el cable quede atrapado debajo del frigorífico. La instalación eléctrica del aparato dispone de una toma de tierra. Para su seguridad, conecte el aparato a una toma de corriente que tenga una puesta a tierra eficaz (cumpliendo las normas vigentes sobre la seguridad de la instalación eléctrica). El fabricante declina toda responsabilidad por los daños que puedan ser causados por la falta de puesta a tierra.

ANTES DE ENCHUFARLO

• Limpie el interior del frigorífico con agua templada y bicarbonato. Enjuague y seque cuidadosamente.
• Espere 2 horas antes de poner en marcha para garantizar la estabilización de los lubricantes del compresor.

1 / INSTALACIÓN ALLATION

INVERSIÓN DEL SENTIDO DE APERTURA

DE LA PUERTA

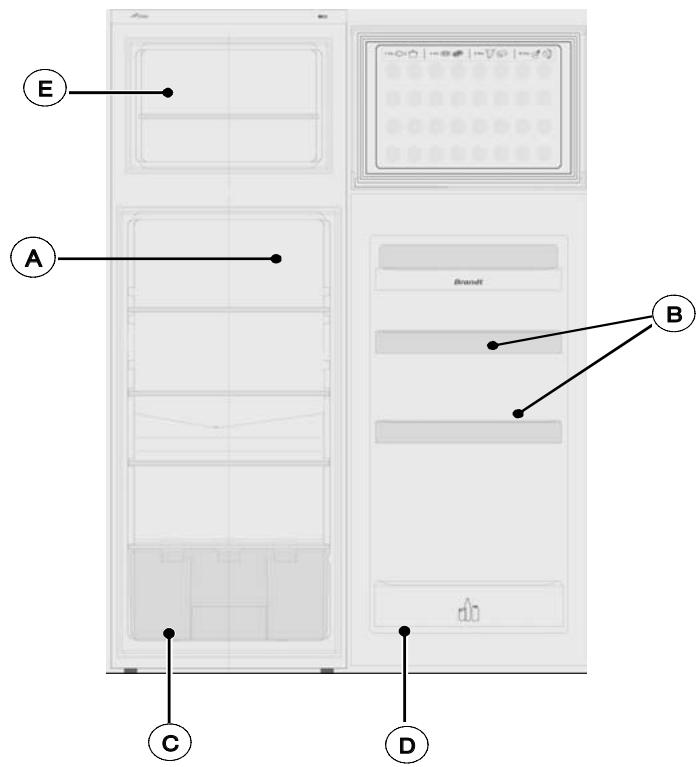

DESCRIPCIÓN DEL APARATO

(según modelo) Se puede cambiar el sentido de apertura de las puertas: Cuando vaya a cambiar el sentido de apertura, deberá mantener siempre el aparato desconectado.

• Incline ligeramente el aparato hacia atrás y cálcelo en esa posición.
• Desenrosque el eje de la bisagra inferior y retire la puerta de la parte del frigorífico.
• Desmonte la bisagra inferior quitando los 4 tornillos. Vuelva a montarla en el lado opuesto.
• Desenrosque la bisagra del medio y quite la puerta del congelador.
• Retire la bisagra superior y vuelva a montarla en el lado opuesto.
• Invierta los cubreagujeros y las guías de plástico de los ejes de bisagra que se encuentran encima de las 2 puertas.
• Encaje y mantenga la puerta del congelador sobre su eje, introduzca la bisagra del medio en la parte inferior de la puerta y atorníllela.
• Introduzca la puerta de la parte del frigorífico entre la bisagra del medio y la de abajo, y ciérrela.
• Vuelva a colocar el eje de la bisagra inferior y atorníllela fuertemente.
• Si su aparato está equipado con un asa vertical, no se olvide de cambiarla al lado opuesto

MONTAJE DE LAS ASAS DE LA PUERTA (según modelo) Cajón para frutas y verduras

Estante para botellas

Compartimento congelador Las asas se encuentran dentro del refrigerador. Monte las asas en las puertas, colocándolas frente a los orificios correspondientes y sujételas con los tornillos entregados junto con el aparato, como indicado en el esquema siguiente. Tras haber colocado las asas, cubra los tornillos con sus correspondientes cubretornillos.

2 / UTILIZACIÓN DEL APARATO

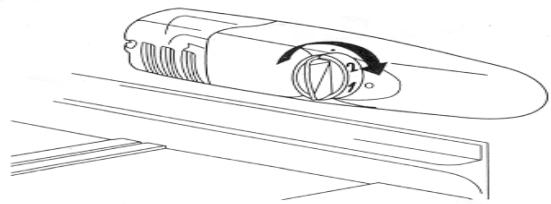

UTILIZACIÓN DE LA PARTE DEL FRIGORÍFICO El termostato situado en el frigorífico regula la temperatura. Para ajustarla, tendrá que girar la rueda que se encuentra a la derecha de la cuba. En la posición 0, el aparato está apagado. Le aconsejamos que elija una posición media: 2 o 3. Consejos:

• No introduzca en el frigorífico alimentos calientes o líquidos sin tapar.
• No introduzca NUNCA líquidos volátiles, inflamables o explosivos, como disolventes, alcoholes, acetona o gasolina. Habría un riesgo de explosión.
• Es conveniente envolver las carnes y los pescados para evitar los olores.
• Deje un espacio suficiente entre los alimentos para que el aire circule bien entre ellos. Así mismo, al colocarlos, evite que unos alimentos entren en contacto con otros.
• No deje que los alimentos entren en contacto con la pared fría del fondo del frigorífico. Para ello, las bandejas disponen de un tope.
• La puerta no deberá permanecer abierta más tiempo del necesario

UTILIZACIÓN DEL COMPARTIMENTO

CONGELADOR Este compartimento permite conservar alimentos congelados, congelar productos frescos y fabricar cubos de hielo. No congele muchos alimentos a la vez, cuanto más rápido se congele el alimento, mejor conservará sus propiedades. Así mismo, asegúrese de embalar bien los alimentos antes de la congelación, para que conserven todo su sabor y no estropeen los demás productos. El tiempo de conservación de los alimentos congelados depende del tipo de alimentos. Consulte las instrucciones de los embalajes. No coloque botellas o latas en el compartimento del congelador: podrían reventar al congelarse su contenido. ¡Las bebidas con alto contenido en carbonato pueden llegar a explotar! No guarde NUNCA limonada, zumo de frutas, cerveza, vino, champaña, etc… en el compartimento del congelador.

2 / UTILIZACIÓN DEL APARATO

SEGURIDAD ALIMENTICIA (según modelo) Explicación descriptiva de la zona más fría . Este símbolo indica la ubicación de la zona más fría de su frigorífico, cuya temperatura es + 4°C.

Carnes, aves, pescados, productos de charcutería, platos cocinados, ensaladas compuestas, preparados y pastelería a base de huevos o nata, pasta fresca, masa para tartas, pizza o quiches, productos frescos y quesos de leche cruda, verduras preparadas que se venden en una bolsita de plástico y, en general, cualquier producto fresco cuya fecha límite de consumo (FLC) esté relacionada con una temperatura conservación + 4° C.

Indicador de temperatura : Ajuste el termostato

Zona más fría Temperatura correcta

El indicador de temperatura permite controlar el buen funcionamiento de su frigorífico.

El indicador muestra "OK" cuando la zona más fría alcanza una temperatura media de ± 4° C (4h después de la puesta en marcha). Si la temperatura es superior a + 4° C, el indicador permanece apagado. En este caso, el usuario deberá bajar la temperatura de su frigorífico ajustando el termostato.

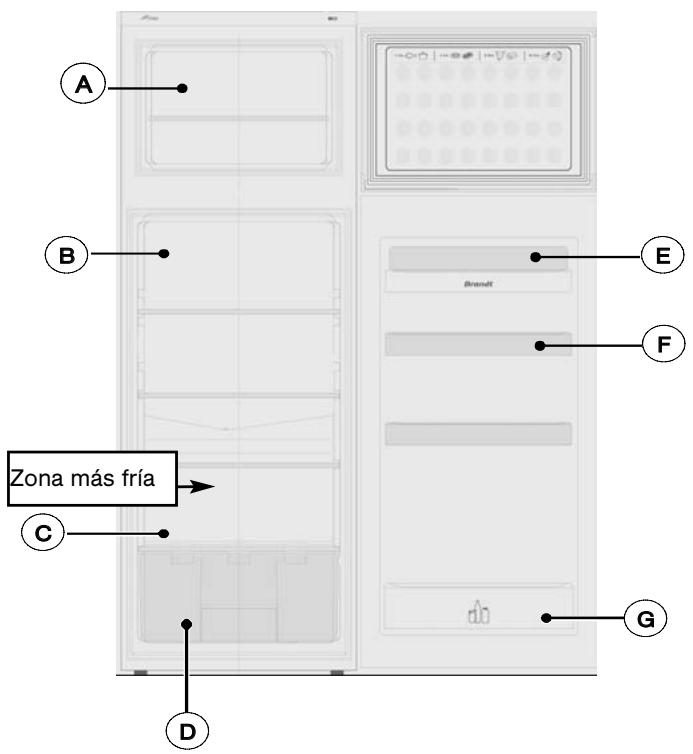

A Conservación de alimentos congelados o congelación Atención: Una apertura prolongada de la puerta del frigorífico dará lugar a una subida de la temperatura interna. Para medir bien la temperatura, hay que realizar la lectura del indicador antes de 30 segundos. Así mismo, se puede tener en cuenta que la temperatura no es totalmente uniforme en todo el recinto, por lo que hay zonas adecuadas para cada tipo de alimento. B Productos lácteos, quesos C Carne, charcutería, pescado D Frutas y verduras E Bebidas, mantequilla y huevos F Especias G Bebidas

CAMBIO DE LA LÁMPARA

El sistema de desescarche de su frigorífico es automático. La parte trasera del aparato se cubre de escarcha cuando el compresor funciona y desescarcha cuando éste está apagado. Cuando la escarcha se funde, el agua se evapora sola. Desenchufe el frigorífico antes de cambiar la lámpara.

• Retire la rejilla. La lámpara se encuentra detrás del panel del termostato.
• Extraiga la lámpara girándola hacia la izquierda. Se deberá desescarchar el compartimento siempre que la capa de escarcha alcance un grosor de unos 4 mm. En cualquier caso, se deberá desescarchar este compartimento, al menos, 1 vez al año.

• Coloque una nueva lámpara de la misma potencia que la anterior
• Vuelva a colocar la rejilla, enchufe el aparato y enciéndalo. Desenchufe el frigorífico antes de proceder al desescarche.
• Introduzca los alimentos congelados en una bolsa de congelación y guárdelos en un lugar fresco.
• Deje la puerta abierta y vaya quitando el agua según se vaya fundiendo.
• Para acelerar el proceso de desescarche, puede colocar un recipiente de agua caliente en el compartimento y cerrar la puerta.
• Una vez finalizado el desescarche, proceda a la limpieza del aparato.

LIMPIEZA Y MANTENIMIENTO

Desenchufe el frigorífico antes de proceder a la limpieza. Le recomendamos que limpie y desinfecte el frigorífico con regularidad.

• Limpie el interior con agua y bicarbonato, utilizando una esponja o una bayeta; de este modo, evitará la formación de malos olores.
• No utilice nunca disolventes o detergentes abrasivos puesto que podrían dañar el interior del aparato. Tampoco deberá introducir los accesorios interiores en el lavavajillas.
• Es conveniente pasar un trapo una vez al año por la parte trasera del aparato puesto que, si está sucio, el rendimiento del frigorífico disminuye y aumenta el consumo.

PROBLEMAS DE FUNCIONAMIENTO

Existen ruidos totalmente normales en un frigorífico:

El gas refrigerante puede producir un borboteo al circular por los circuitos

El compresor puede producir zumbidos, pudiendo ser más acentuados al arranque

"Crac" producido por las dilataciones y contracciones de los materiales utilizados PROBLEMA SOLUCIÓN El frigorífico no funciona. Compruebe que el enchufe esté bien conectado, que el fusible no se haya fundido y que el disyuntor no haya saltado. El frigorífico vibra o hace ruido. Compruebe que esté bien nivelado. Ajuste los pies. El frigorífico enfría demasiado / poco. Compruebe la posición del termostato y ajústelo a una temperatura más adecuada. La lámpara del frigorífico no se enciende. Compruebe la lámpara y cámbiela si es necesario. Si el problema persiste, compruebe que el aparato esté bien enchufado. El compresor no arranca tras un cambio de temperatura. Es normal, el compresor vuelve a arrancar transcurrido un tiempo. Hay agua en el suelo o en las bandejas. El orificio que permite evacuar el agua del desescarche estará obstruido. Destapónelo utilizando una aguja de hacer punto.

5 / SERVICIO DE ASISTENCIA TÉCNICA

Si ya ha realizado las comprobaciones indicadas en la tabla y el problema persiste, NO HAGA NINGUNA REPARACIÓN USTED MISMO. Póngase en contacto con el Servicio de Asistencia Técnica más cercano.
