Tipo de produto	Exaustor
Marca	Bosch
Modelo	DWT096850
Largura (cm)	60
Profundidade (cm)	50
Altura (cm)	Variável conforme instalação (aprox. 80-120)
Peso (kg)	Aproximadamente 15
Alimentação elétrica	220-240 V ~ 50 Hz
Potência máxima (W)	200
Classe energética	A+
Fluxo de ar máximo (m³/h)	Aproximadamente 600
Nível sonoro máximo (dBA)	68
Tipo de comando	Mecânico (botões de pressão)
Número de velocidades	3
Iluminação	LED, 2 x 1,5 W
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão (opcional)	Para modo recirculação
Modo de evacuação	Evacuação externa ou recirculação
Manutenção	Limpar filtro de gordura mensalmente; substituir filtro de carvão a cada 6 meses
Segurança	Desligamento automático em caso de superaquecimento (estimativa)
Peças de reposição disponíveis	Filtros, lâmpadas, interruptores
Índice de reparabilidade (em 10)	7,5

Perguntas frequentes - DWT096850 BOSCH

Como instalar o exaustor Bosch DWT096850?

A instalação deve ser realizada por um profissional qualificado. Respeite uma distância mínima de 65 cm acima de um fogão elétrico e 75 cm para fogão a gás. Use as fixações fornecidas e certifique-se de que o duto de evacuação esteja em conformidade com as normas.

Qual é a diferença entre o modo de evacuação e recirculação?

O modo de evacuação rejeita o ar viciado para o exterior através de um duto. O modo de recirculação filtra o ar através de um filtro de carvão e o reinjeta no ambiente. A recirculação requer a compra de um filtro de carvão opcional.

Como limpar o filtro de gordura?

O filtro de gordura metálico pode ser lavado à mão ou na máquina de lavar louça a baixa temperatura (máx 65°C). Deixe secar completamente antes de recolocá-lo. Limpe-o pelo menos uma vez por mês, conforme o uso.

Quando substituir o filtro de carvão?

O filtro de carvão deve ser substituído a cada 6 a 12 meses, conforme a intensidade de uso. Não é lavável. Um indicador de saturação pode estar presente em alguns modelos.

O que fazer se o exaustor não ligar?

Verifique primeiro a alimentação elétrica: fusível ou disjuntor. Em seguida, verifique se o plugue está bem conectado. Se o problema persistir, consulte o manual para substituição da lâmpada ou entre em contato com o SAC.

Como trocar a lâmpada LED?

Desconecte o exaustor. Remova a tampa da iluminação (geralmente encaixada). Desconecte o conector da lâmpada e substitua por uma lâmpada LED equivalente (referência indicada no manual). Reencaixe a tampa.

O exaustor faz barulho, é normal?

Um nível sonoro de até 68 dBA na velocidade máxima é normal. Se o barulho for excessivo, verifique se os filtros estão bem instalados, se não há obstrução no duto e se o exaustor está corretamente fixado.

Posso usar o exaustor sem filtro de carvão no modo de evacuação?

Sim, o filtro de carvão só é necessário no modo de recirculação. No modo de evacuação, apenas o filtro de gordura é necessário para proteger o motor.

Como redefinir o indicador de saturação do filtro?

Após limpar ou substituir os filtros, mantenha pressionado o botão de ventilação ou uma combinação de botões (conforme o modelo). Consulte o manual para o procedimento exato.

Onde encontrar peças de reposição para este exaustor?

As peças de reposição (filtros, lâmpadas, interruptores) estão disponíveis no site da Bosch ou em revendedores autorizados. Use o número do modelo DWT096850 para identificar as referências corretas.

MANUAL DE UTILIZADOR DWT096850 BOSCH

Instruções de serviço e de montagem

Instruções de Serviço:

Descrição do aparelho

Tipos de funcionamento

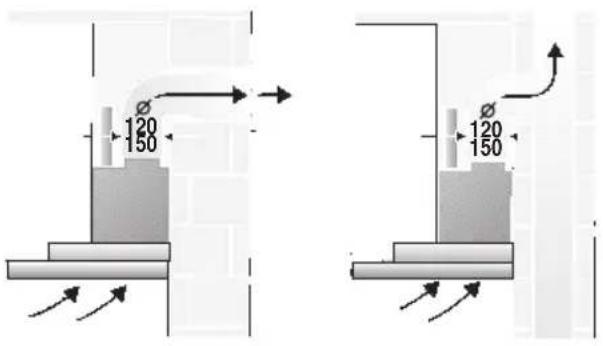

Funcionamento com exaustão:

O ventilador do exaustor aspira os vapores da cozinha e, através do filtro de gordura, encaminha-os para o ar livre. O filtro de gordura retém as partículas gordurosas dos vapores da cozinha. A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Tipos de funcionamento

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação.

No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão ativo – não há qualquer tipo de limitação.

Funcionamento com circulação de ar:

Neste caso, tem que ser montado um filtro de carvão ativo (ver Filtro e Manutenção). O jogo completo de montagem, bem como os filtros de substituição, podem ser adquiridos nos nossos Serviços Técnicos. Os números de encomenda correspondentes podem ser encontrados no final destas Instruções de Serviço. ☐ O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha, depois de limpo pelo filtro de gordura e de carvão ativo. ☐ O filtro de gordura retém os componentes gordurosos dos vapores da cozinha. ☐ O filtro de carvão ativo retém as substâncias com cheiro.

Se não for instalado o filtro de carvão ativo, não podem ser eliminadas as partículas de cheiro existentes nos vapores da cozinha.

Indicações importantes:

□ Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É, por isso, possível que se encontrem descritas várias características de equipamento que não dizem respeito ao seu aparelho. □ Este exaustor corresponde às normas de segurança para este tipo de aparelhos. As reparações só devem ser efectuadas por pessoal especializado.

Reparações inadequadas podem acarretar perigos vários para o utilizador.

Placas a gás / fogões a gás

⚠ Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 minutos) com a potência máxima, pois existe o perigo de queimaduras ao tocar na superfície do aparelho ou o perigo de serem causados danos no exaustor.

Caso o exaustor funcione sobre uma placa a gás, o mesmo tem que estar ligado na potência máxima, se estiverem a funcionar três ou mais queimadores.

□ Antes de utilizar o novo aparelho, deverá ler com atenção estas instruções de serviço. Delas constam informações importantes para a sua segurança, bem como sobre a utilização e manutenção do aparelho.

☐ Guarde as instruções de serviço e de montagem em lugar seguro, para a eventualidade de o aparelho ter um outro dono.

Este aparelho está marcado em conformidade com a Directiva 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (waste electrical and electronic equipment – WEEE). A directiva

estabelece o quadro para a criação de um sistema de recolha e valorização dos equipamentos usados válido em todos os Estados-Membros da União Europeia.

Instruções de segurança

⚠️ Não flamejar alimentos por baixo do exaustor.

! Perigo de incêndio do filtro de gordura, devido à subida da chama.

Os queimadores têm que estar sempre cobertos com os recipientes de cozinhar.

⚠ O funcionamento do exaustor por cima de um aparelho de queima para combustíveis sólidos (carvão, madeira e similares) só é possível com limitações (ver Instruções de montagem).

⚠ O exaustor só deve funcionar com as lâmpadas colocadas.

⚠ As lâmpadas fundidas devem ser imediatamente substituídas, para evitar a sobrecarga das outras lâmpadas.

⚠ O exaustor não deve funcionar sem o filtro de gordura.

⚠ Gordura ou óleo sobreaquecidos podem incendiar-se facilmente.

Sempre que preparar alimentos com gordura ou óleo, por ex. batatas fritas, deverá, por isso, manter-se vigilante.

⚠ Nunca deixe as crianças brincarem com o aparelho.

Sem supervisão, adultos e crianças nunca deverão utilizar o aparelho, no caso de:

- não se encontrarem em perfeitas condições físicas, sensoriais ou mentais

– não possuírem conhecimentos e experiência acerca de como utilizar o aparelho de maneira correta e segura.

⚠ Se o aparelho apresentar qualquer dano, não o deverá pôr em funcionamento.

⚠️ A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico. ⚠️ Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador. ⚠ Providenciar a reciclagem adequada do material da embalagem (ver Instruções de Montagem). Este exaustor só deve ser aplicado para fins domésticos. ⚠ Limpar bem o exaustor, antes da primeira colocação em funcionamento. ⚠ Não colocar quaisquer objectos sobre o exaustor.

Os vapores da cozinha são eliminados de forma totalmente eficaz:

Ligar o exaustor no início do cozinhado. Desligar o exaustor só alguns minutos depois de terminado o cozinhado. Neste aparelho, as turbinas podem, opcionalmente, ser reguladas manualmente para a fase pretendida (funcionamento manual) ou automaticamente, em função das necessidades (funcionamento automático).

Funcionamento manual

Ligar:

Premir a tecla Ⓑ ou +.

A turbina arranca na fase 2.

Ligação das fases da turbina / Fase intensiva:

1. Premindo a tecla +, é possível comutar para fases mais potentes da turbina ou ligar a fase intensiva.

Na fase intensiva, a turbina atinge a potência máxima, que deve ser ligada apenas por períodos breves. Se a fase intensiva não for desligada manualmente, a turbina, passados 2 minutos, comuta automaticamente para a fase ☐.

1. Premindo a tecla -, é possível desligar a fase intensiva e comutar para as fases 3 - 2 - 1 e até desligar completamente o exaustor.

Comutação para funcionamento automático:

Premindo a tecla R, é possível, em qualquer altura, comutar de funcionamento manual para funcionamento automático.

Comandos do exaustor

Funcionamento automático

Ligar:

Premir a tecla R.

A fase ideal do ventilador 1, 2 ou 3 é regulada automaticamente por intermédio de um sensor.

- Se não houver fumos na cozinha, o automático mantém-se ativado na fase 0.

Fase intensiva:

1. Premindo a tecla +, é possível ligar a fase intensiva P.

O funcionamento automático está desligado.

□ Na fase intensiva, a turbina atinge a potência máxima, que deve ser ligada apenas por períodos breves. Se a fase intensiva não for desligada manualmente, a turbina, passados 2 minutos, comuta automaticamente para a fase ideal.

1. Premindo a tecla —, é possível desligar a fase intensiva.

O funcionamento automático está, novamente, ligado.

Comutação para funcionamento manual:

□ Premindo a tecla R, é possível, em qualquer altura, comutar de funcionamento automático para funcionamento manual.

Ventilação por intervalos

Para ventilação da cozinha de hora a hora na fase mais baixa da turbina, durante 24 horas por dia.

Ligar:

□ Antes da ligação da ventilação por intervalos, o aparelho deve estar desligado.

Premir a tecla ○ 📋.

A turbina funciona durante 5 minutos na fase! Depois, ela desliga durante 55 minutos. Este procedimento repete-se de hora a hora.

Desligar:

Premir a tecla ◦ ⏰.

Desligar

Com funcionamento por inércia a partir do funcionamento manual:

Premir a tecla ○ ⏻.

□ A turbina funciona na última fase seleccionada. ☐ O ponto na indicação está a piscar. ☐ Passados 10 minutos, a turbina desliga-se e as indicações apagam-se.

Com funcionamento por inércia a partir do funcionamento automático:

Premir a tecla ○ 📋

□ Quando é atingida a fase 1 do ventilador, começa o funcionamento por inércia do ventilador. O funcionamento por inércia do ventilador não pode ser regulado, se o automático já tiver sido comutado para a fase. □ Enquanto o ponto estiver a piscar na indicação, isso significa que está activo o funcionamento por inércia do ventilador. ☐ Passados 10 minutos, a turbina desliga-se e as indicações apagam-se.

Sem funcionamento por inércia da turbina:

Premir a tecla Ⓑ.

Iluminação

A iluminação pode ser utilizada em qualquer altura, mesmo com o aparelho desligado.

Ligar/Desligar:

Premir a tecla

Comando por sensores

No funcionamento automático, os sensores detectam no exaustor a intensidade de fumo na cozinha.

Dependendo da regulação dos sensores, o exaustor liga e desliga automaticamente.

Na fase máxima, o comando por sensores reage mais rapidamente.

☐ Regulação de fábrica: Fase 7. ☐ Regulação mínima: Fase ☐. ☐ Regulação máxima: Fase 9.

Se a reacção do comando por sensores for demasiado rápida ou demasiado lenta, ela pode ser alterada.

1. Premir e manter premida a tecla do automático.
2. Premindo a tecla + ou -, será indicada a regulação actual.
3. Com a tecla + ou -, poderá alterar, agora, a regulação do comando por sensores.

Filtros e manutenção

Filtro de gordura:

Para retenção das partículas de gordura existentes nos vapores da cozinha são utilizados filtros metálicos.

A malha do filtro é de metal não inflamável.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

A limpeza atempada do filtro evita o perigo de incêndio que se pode verificar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação:

Se o filtro estiver saturado, depois do exaustor desligado, ouve-se um aviso acústico durante 6 segundos e a indicação = está iluminada.

Neste caso os filtros devem ser imediatamente limpos.

☐ Tenha em atenção que, neste caso, o filtro de gorduras deve ser limpo em intervalos de tempo regulares (1 mês). A limpeza destes filtros pode ser feita na máquina de lavar loiça. Com este processo, pode verificar-se uma ligeira alteração na cor dos filtros.

Importante:

Os filtros de metal muito saturados não devem ser lavados juntamente com a outra loiça.

Se a limpeza for feita manualmente, colocar primeiro os filtros numa solução de água quente com detergente. Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia. Passado algum tempo, escovar os filtros com uma escova própria e, depois, enxaguá-los e secá-los bem.

Desmontar e montar os filtros metálicos:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Pressionar os encaixes dos filtros no sentido da seta e, depois, retirar os filtros. Ao mesmo tempo, segurar com a outra mão por baixo do filtro.

1. Limpar os filtros metálicos.
2. Recolocar os filtros lavados.
3. Apagar a indicação ≡.

☐ Premir a tecla ①, pelo menos durante 3 segundos. Depois a indicação = apaga-se.

Filtros e manutenção

Para reter os cheiros no funcionamento com circulação de ar.

Atenção:

Em caso de saturação do filtro com resíduos gordurosos, aumentam as possibilidades de inflamação do mesmo e a função do aparelho pode ser prejudicada.

Importante:

Através da substituição atempada do filtro de carvão activo, é evitado o perigo de incêndio provocado pela concentração de calor na confecção de fritos ou de assados.

Montar e desmontar:

Atenção: As lâmpadas de halogéneo têm que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).
2. Aplicar o filtro de carvão ativo.

1. Encaixar as patilhas em ambos os lados.
2. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metálicos de gordura).
3. Apagar a indicação L.

□ Premir a tecla Ⓑ, pelo menos durante 3 segundos. Depois a indicação ▾ apaga-se.

Indicação de saturação:

Se o filtro de carvão ativo estiver saturado, depois do exaustor ter sido desligado ouve-se um aviso acústico durante 6 segundos e a indicação fica iluminada. Neste caso o filtro de carvão ativo deve ser imediatamente substituído.

Substituição do filtro de carvão ativo:

☐ No caso de funcionamento normal (1 a 2 horas diárias), os filtros de carvão ativo devem ser substituídos uma vez no ano.

O filtro de carvão ativo pode ser adquirido nos Serviços Técnicos (ver acessórios especiais).

□ Devem ser utilizados apenas filtros originais.

Só assim é garantido o funcionamento optimizado do exaustor.

Reciclagem do filtro de carvão activo usado:

O filtro de carvão activo não contém substâncias prejudiciais. Ele pode ser reciclado como lixo normal.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusível ou o disjuntor.

⚠ Não limpar o exaustor com esponjas ásperas, nem utilizar produtos abrasivos ou com teor de soda, ácidos ou cloro!

Para limpar o exaustor, utilizar uma solução de água quente e detergente ou um detergente suave para janelas. Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano húmido. ☐ Quando limpar os filtros de gordura, deverá também limpar as zonas acessíveis do aparelho, onde existirem depósitos de gordura. Evita-se assim, o perigo de incêndios e o mau funcionamento do aparelho.

⚠ As teclas de comando devem ser limpas com uma solução de água com um detergente suave e um pano macio e húmido.

Não aplicar, nas teclas de comando, produtos para limpeza de inox.

Superfícies de aço inox:

☐ Utilizar um produto para inox suave e não abrasivo. □ Limpar apenas no sentido do polimento. ☐ Aconselhamos a utilização do nosso produto para limpeza de inox Ref. ^a 461731. Consulte a brochura anexa sobre Assistência Técnica, para saber onde adquirir este produto.

Superfícies de alumínio, verniz e material sintético:

☐ Não utilizar panos secos. ☐ Utilizar um produto suave para limpar janelas. ☐ Não utilizar produtos de limpeza agressivos, que contenham ácido ou lixívia.

Dê atenção às Condições de Garantia constantes da brochura anexa sobre "Service".

Substituição das lâmpadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.

⚠ As lâmpadas de halogéneo ficam muito quentes, quando em funcionamento. Mesmo pouco tempo depois de ligadas, há perigo de queimaduras.

1. Retirar o aro da lâmpada com a ajuda de uma chave de parafusos ou similar.

Atenção: Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.

1. Voltar a encaixar o aro da lâmpada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funcionar, deverá verificar, se a lâmpada está bem encaixada.

Regulação da indicação de saturação

Se for necessário proceder à modificação do tipo de funcionamento (exaustão/circulação de ar), também a indicação de saturação para o filtro tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias

Se na indicação aparecer um ÷ ou um ß:

□ Ver o capítulo "Filtros e Manutenção".

Se a reacção do exaustor, em funcionamento automático, for demasiado rápida ou demasiado lenta:

Se não for possível utilizar o exaustor:

☐ Desligar o exaustor da corrente elétrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria consulte os nossos Serviços Técnicos. (Ver índice em anexo).

Quando recorrer aos Serviços Técnicos indique por favor:

Registe estes números nos campos acima. Eles constam da chapa de características que encontrará no interior do aparelho, após retirar a armação do filtro.

⚠️O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem.

Indicações Importantes

⚠️Aparelhos velhos não são, de forma alguma, lixo.

Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.

Antes de enviar o aparelho para reciclagem, inutilize-o.

⚠️O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.

Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.

⚠️O exaustor pode funcionar com exaustão ou circulação de ar.

⚠️Instalar o exaustor sempre centrado com a placa de cozinha.

⚠️Respeitar a distância mínima entre a placa elétrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.

⚠ A montagem do exaustor só é possível sobre uma zona de chama alimentada por combustíveis sólidos, da qual pode resultar perigo de incêndio (por ex. o saltar de uma faúlha), se essa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas específicas do país. Esta limitação não se aplica a fogões ou placas a gás.

⚠ Quanto menor for a distância entre o exaustor e a placa de cozinha, maior é a possibilidade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

Instruções adicionais para placas a gás:

⚠️ Na montagem de aparelhos de cozinhar a gás (= fogões e placas), têm que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentações Técnicas sobre Instalações de Gás TRGI). ⚠ Têm que ser respeitadas as instruções e as normas de instalação do fabricante. ⚠️ O exaustor só pode ser instalado junto de um armário superior ou de uma parede alta. Distância mínima: 50 mm. ⚠️ A distância mínima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

Antes da montagem

Preparação da parede

☐ A parede tem que ser plana e vertical. ☐ Dar atenção a uma capacidade de carga suficiente da parede. Os parafusos e as buchas incluídos no fornecimento são indicados para paredes maciças de alvenaria. Para outras construções de paredes (p. ex. Rigips, betão poroso, tijolos Poroton, etc.), utilizar material de fixação correspondente. ☐ Tem que ser prevista uma fixação segura das buchas.

Peso em Kg

Exaustão de ar Circulação de ar
	26,525,0

Reservamo-nos o direito a alterações técnicas no âmbito do desenvolvimento técnico.

Funcionamento com exaustão

O ar da exaustão é conduzido para cima, através de um canal, ou directamente para o exterior através da parede.

A exaustão do ar não pode ser feita através de uma chaminé de saída de fumos ou de gases de combustão, nem através de um canal que sirva para ventilação de locais, onde se encontrem aparelhos de queima.

Na derivação do ar evacuado, têm que ser respeitadas as prescrições municipais e as normas legais (p. ex. Departamento Regulador da Construção Civil).

Para condução do ar de exaustão para uma chaminé de fumos ou de gases de combustão, que não esteja em funcionamento, é necessária uma autorização das entidades competentes.

Se o exaustor funcionar com exaustão, o funcionamento simultâneo de aparelhos dependentes de uma chaminé (como por ex. aquecedores a gás, óleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possível um funcionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos aparelhos de queima.

Isto pode ser conseguido se o ar necessário à combustão puder ser reposto, através de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda através doutras medidas técnicas, como trancagem recíproca ou semelhantes.

Se a renovação de ar fresco não for suficiente, existe o perigo de envenenamento, provocado pelo retorno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garante, por si só, o cumprimento do valor limite.

Nota: Na avaliação tem que ser considerada sempre a necessidade global de ventilação da habitação. No funcionamento de aparelhos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplica.

Se o exaustor funcionar com circulação de ar – com filtro de carvão ativo – não há qualquer tipo de limitação.

Se o ar da exaustão for conduzido através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Potência otimizada do exaustor:

□ Tubo de exaustão curto e liso. □ Tubo com número mínimo de curvas. ☐ Diâmetro do tubo e curvas tão grandes quanto possível.

A utilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diâmetros reduzidos, provoca uma alteração nas condições otimizadas de ventilação e, simultaneamente, um aumento do nível de ruídos.

⚠️O fabricante do exaustor não assume qualquer responsabilidade nas reclamações atribuídas ao planeamento e instalação da tubagem.

□ Tubos circulares:

Recomendamos um diâmetro interior de 150 mm, mas no mínimo de 120 mm

□ Canais planos têm que ter uma secção equivalente ao diâmetro dos tubos. Eles não devem ter nenhum desvio muito pronunciado.

∅ 120 mm ca. 113 cm

∅ 150 mm ca. 177 cm ³

Se os diâmetros dos tubos apresentarem diferenças:

Deverão ser aplicadas cintas de vedação.

☐ No funcionamento com exaustão de ar, deve ser garantida uma renovação de ar suficiente.

Função de circulação de ar

Com filtro de carvão activo, se não existirem condições para funcionamento de exaustão.

⚠️O jogo completo de montagem pode ser adquirido nos nossos Serviços Técnicos.

O número de encomenda correspondente pode ser encontrado no final destas Instruções de Serviço.

Ligação do tubo de exaustão ∅ 150 mm:

☐ Fixar o tubo de exaustão directamente na tubuladura de ar.

Ligação do tubo de exaustão ∅ 120 mm:

☐ Fixar a redução directamente no bocal. ☐ Fixar o tubo de exaustão na redução.

Alteração de funcionamento por exaustão para circulação de ar

Alteração do comando electrónico para funcionamento por circulação de ar:

☐ O exaustor é fornecido com a regulação para funcionamento por exaustão de ar. ☐ O exaustor deve ser ligado e desligado.

1. Manter premida a tecla Ⓓ.
2. Premir a tecla ○ 📋 durante cerca de 3 seg.

□ Na indicação aparece um ☐.

1. Soltar as teclas. ☐ A indicação apaga-se, passado pouco tempo.

Repor na função de exaustão de ar:

1. Repetir o procedimento. □ Na indicação aparece um ≡.
2. Soltar as teclas. ☐ A indicação apaga-se, passado pouco tempo.

Ligação eléctrica

O exaustor só deve ser ligado a uma tomada com protecção de terra e instalada de acordo com as normas em vigor. Se possível, instalar a tomada directamente por baixo da cobertura da chaminé.

A tomada com contacto de segurança deve estar ligada através de um circuito eléctrico próprio. Se, depois da montagem do exaustor, a tomada com contacto de segurança não ficar acessível, tem que existir um dispositivo de corte semelhante a uma ligação fixa.

No caso de ser necessária uma ligação fixa:

O exaustor só pode ser ligado à corrente por um instalador eléctrico credenciado pela empresa distribuidora de electricidade.

Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são válidos interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e protecções.

⚠ Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.

Encontram-se na chapa de características no interior do aparelho – que está à vista depois de retirar os caixilhos do filtro.

⚠️ Para reparações, desligar o exaustor da corrente elétrica.

Comprimento do cabo de ligação: 1,30 m.

Este exaustor corresponde às normas UE sobre proteção antiparasitária.

Montagem

O exaustor foi previsto para montagem numa parede da cozinha.

1. Retirar o filtro de gordura (ver instruções de serviço).
2. Marcar uma linha central na parede desde o teto até ao canto inferior do exaustor.
3. Com o auxílio do molde, marcar as posições dos parafusos na parede.

⚠ Ter em atenção a distância mínima da placa de cozinhar até ao exaustor, de 550 mm, para discos elétricos, ou de 650 mm para queimadores a gás. O canto inferior do gabarito corresponde ao bordo inferior do exaustor.

1. Fazer 4 furos para o exaustor e 2 furos para o revestimento da chaminé, ∅ 8 mm, e introduzir as buchas até à face com a parede.

mín. 550 elétrico mín. 650 gás

Nota: Tome em atenção a eventual montagem de acessórios especiais.

1. Aparafusar o ângulo de retenção do revestimento da chaminé com dois parafusos sextavados.
2. Aparafusar os dois parafusos sextavados superiores até ca. de 5 mm de profundidade.
3. Pendurar o exaustor nos parafusos.

Montagem

1. Apertar ambos os parafusos sextavados inferiores.

⚠️ Antes do aperto final dos 4 parafusos deverá alinhar-se o exaustor.

1. Colar sobre cada um dos furos de fixação inferiores uma película na protecção da grelha.

1. Fazer a ligação dos tubos.
2. Fazer a ligação eléctrica.
3. Retirar a película de protecção aplicada nos revestimentos da chaminé.

⚠️ Procure evitar provocar danos nas superfícies delicadas de aço inox.

Cuidado: O revestimento interior da chaminé pode ter arestas aguçadas – Perigo de ferimentos –. Recomendamos o uso de luvas de protecção durante a montagem.

1. Encaixar as duas partes do revestimento da chaminé (ranhura na parte telescópica superior e introduzi-la na ranhura do exaustor.

⚠️ Procure evitar riscos durante a introdução das duas partes do revestimento, uma na outra, colocando por ex., o gabarito de montagem como protecção sobre o canto do revestimento inferior.

1. Levantar ligeiramente a parte superior e aparafusá-la lateralmente com dois parafusos no ângulo de retenção.

1. Voltar a montar o filtro de gordura (ver instruções de serviço).

		DHZ 5165
		351210
