Produkttyp	Dunstabzugshaube
Marke	Bosch
Modell	DWT096850
Breite (cm)	60
Tiefe (cm)	50
Höhe (cm)	Je nach Installation variabel (ca. 80-120)
Gewicht (kg)	Ca. 15
Stromversorgung	220-240 V ~ 50 Hz
Maximale Leistung (W)	200
Energieeffizienzklasse	A+
Maximaler Luftdurchsatz (m³/h)	Ca. 600
Maximaler Geräuschpegel (dBA)	68
Bedienungsart	Mechanisch (Drucktasten)
Anzahl der Geschwindigkeitsstufen	3
Beleuchtung	LED, 2 x 1.5 W
Fettfilter	Metall, spülmaschinengeeignet
Aktivkohlefilter (optional)	Für Umluftbetrieb
Abluftmodus	Abluft nach außen oder Umluft
Wartung	Fettfilter monatlich reinigen; Aktivkohlefilter alle 6 Monate ersetzen
Sicherheit	Automatische Abschaltung bei Überhitzung (Schätzung)
Ersatzteile verfügbar	Filter, Lampen, Schalter
Reparierbarkeitsindex (von 10)	7.5

Häufig gestellte Fragen - DWT096850 BOSCH

Wie installiere ich die Dunstabzugshaube Bosch DWT096850?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Halten Sie einen Mindestabstand von 65 cm über einem Elektroherd und 75 cm über einem Gasherd ein. Verwenden Sie das mitgelieferte Befestigungsmaterial und stellen Sie sicher, dass der Abluftkanal den Normen entspricht.

Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?

Im Abluftbetrieb wird die verbrauchte Luft über einen Kanal nach außen geleitet. Im Umluftbetrieb wird die Luft durch einen Aktivkohlefilter gereinigt und wieder in den Raum zurückgeführt. Für den Umluftbetrieb muss ein optionaler Aktivkohlefilter erworben werden.

Wie reinige ich den Fettfilter?

Der metallische Fettfilter kann von Hand oder in der Spülmaschine bei niedriger Temperatur (max. 65°C) gereinigt werden. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Reinigen Sie ihn mindestens einmal im Monat, je nach Nutzung.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss je nach Nutzungsintensität alle 6 bis 12 Monate ausgetauscht werden. Er ist nicht waschbar. Bei einigen Modellen kann es einen Sättigungsindikator geben.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst die Stromversorgung: Sicherung oder Schutzschalter. Stellen Sie dann sicher, dass der Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, lesen Sie die Anleitung zum Austausch der Lampe oder kontaktieren Sie den Kundendienst.

Wie wechsle ich die LED-Lampe?

Trennen Sie die Dunstabzugshaube vom Netz. Entfernen Sie die Abdeckung der Beleuchtung (oft eingeklipst). Trennen Sie den Stecker der Lampe und ersetzen Sie sie durch eine gleichwertige LED-Lampe (die Referenz ist in der Anleitung angegeben). Klippen Sie die Abdeckung wieder ein.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Ein Geräuschpegel von bis zu 68 dBA bei maximaler Geschwindigkeit ist normal. Wenn das Geräusch übermäßig ist, überprüfen Sie, ob die Filter richtig eingesetzt sind, ob der Kanal nicht verstopft ist und ob die Dunstabzugshaube richtig befestigt ist.

Kann ich die Dunstabzugshaube im Abluftbetrieb ohne Aktivkohlefilter verwenden?

Ja, der Aktivkohlefilter wird nur im Umluftbetrieb benötigt. Im Abluftbetrieb ist nur der Fettfilter erforderlich, um den Motor zu schützen.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Halten Sie nach der Reinigung oder dem Austausch der Filter die Belüftungstaste oder eine Tastenkombination (je nach Modell) gedrückt. Die genaue Vorgehen finden Sie in der Anleitung.

Wo finde ich Ersatzteile für diese Dunstabzugshaube?

Ersatzteile (Filter, Lampen, Schalter) sind auf der Bosch-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Modellnummer DWT096850, um die richtigen Referenzen zu identifizieren.

BEDIENUNGSANLEITUNG DWT096850 BOSCH

Gebrauchs- und Montageanleitung

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

⚠ Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. ☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ☐ Der Aktivkohlefilter bindet die Geruchsstoffe.

⚠ Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. ☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

☐ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

☐ Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Altgeräte vor.

Gas-Kochmulden / Gas-Herde

⚠ Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Sicherheitshinweise

⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

⚠️ Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

⚠ Dunstabzugshaube nie ohne Fettfilter betreiben.

⚠ Überhitzte Fette oder Öle können sich leicht entzünden.

Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

⚠️ Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. ⚠️Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. ⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. ⚠ Dunstabzugshaube vor der ersten Inbetriebnahme sorgfältig reinigen. ⚠️ Keine Gegenstände auf der Dunstabzugshaube abstellen.

Der Küchendunst wird am wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn. ☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende. ☐ Bei diesem Gerät können die Lüfter wahlweise von Hand auf die gewünschte Stufe geschaltet werden (Handbetrieb) oder durch die Automatik den Erfordernissen entsprechend vollautomatisch geregelt werden (Automatikbetrieb).

Handbetrieb

Einschalten:

Drücken Sie die Taste ① oder +.

☐ Der Lüfter startet in der Stufe 2.

Umschalten auf Automatikbetrieb:

☐ Durch Drücken der Taste R können Sie jederzeit von Handbetrieb auf Automatikbetrieb umschalten.

Schalten der Lüfterstufen/Intensivstufe:

1. Durch Drücken der Taste + können Sie die Lüfterstufen hochschalten bzw. die Intensivstufe P einschalten.

In der Intensivstufe wird die höchste Leistung erreicht, die nur kurzzeitig eingesetzt werden soll. Wird die Intensivstufe nicht von Hand ausgeschaltet, wird der Lüfter nach 10 Minuten selbsttätig auf Stufe zurückgeschaltet.

1. Durch Drücken der Taste – können Sie Intensivstufe ① ausschalten, auf die Lüfterstufen 3 - 2 - 1 zurückschalten und die Dunstabzugshaube ganz ausschalten.

Bedienen der Dunstabzugshaube

Automatikbetrieb

Einschalten:

Drücken Sie die Taste R.

☐ Die optimale Lüfterstufe 1, 2 oder 3 wird über einen Sensor automatisch eingestellt.

– Ist kein Küchendunst vorhanden, bleibt die Automatik in Stufe ☐ aktiv.

Intensivstufe:

1. Durch Drücken der Taste + können Sie die Intensivstufe P einschalten.

☐ Der Automatikbetrieb ist während der Intensivstufe ausgeschaltet.

In der Intensivstufe wird die höchste Leistung erreicht, die nur kurzzeitig eingesetzt werden soll. Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten automatisch auf die optimale Lüfterstufe zurück.

1. Durch Drücken der Taste – können Sie die Intensivstufe ausschalten.

☐ Der Automatikbetrieb ist wieder eingeschaltet.

Umschalten auf Handbetrieb:

☐ Durch Drücken der Taste R können Sie jederzeit von Automatikbetrieb auf Handbetrieb umschalten.

Intervallüftung

☐ Zur Belüftung der Küche im stündlichen Intervall auf kleinster Lüfterstufe, rund um die Uhr.

Einschalten:

☐ Das Gerät muss vor dem Einschalten der Intervallüftung ausgeschaltet sein. Drücken Sie die Taste 📞.

☐ Der Lüfter läuft 5 Minuten in Stufe 1. Danach schaltet er für 55 Minuten aus. Dieser Vorgang wiederholt sich jede Stunde.

Ausschalten:

Drücken Sie die Taste

Bedienen der Dunstabzugshaube

Ausschalten

Mit Lüfternachlauf aus Handbetrieb:

Drücken Sie die Taste ○.

Der Lüfter läuft in der zuletzt gewählten Stufe. Der Punkt in der Anzeige blinkt. Nach 10 Minuten schaltet der Lüfter ab und die Anzeigen erlöschen.

Mit Lüfternachlauf aus Automatikbetrieb:

Drücken Sie die Taste ◦.

Wenn die Lüfterstufe erreicht ist, startet der Lüfternachlauf. Der Lüfternachlauf kann nicht eingestellt werden, wenn die Automatik bereits auf Stufe zurückgeschaltet hat. So lange der Punkt in der Anzeige blinkt, ist der Lüfternachlauf aktiv. Nach 10 Minuten schaltet der Lüfter ab und die Anzeigen erlöschen.

Ohne Lüfternachlauf:

Drücken Sie die Taste ⓘ.

Beleuchtung

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn das Gerät ausgeschaltet ist.

Ein-/Ausschalten:

Taste 🍒 drücken.

Sensorsteuerung

Im Automatikbetrieb erkennen Sensoren an der Dunstabzugshaube die Stärke des Küchendunstes.

Je nach Einstellung der Sensoren schaltet sich die Dunstabzugshaube automatisch ein- und aus.

In der höchsten Stufe reagiert die Sensorsteuerung am schnellsten.

□ Werkseitige Einstellung: Stufe 7. □ Niedrigste Einstellung: Stufe □. ☐ Höchste Einstellung: Stufe 9.

Reagiert die Sensorsteuerung zu schnell oder zu langsam, kann sie entsprechend geändert werden.

1. Automatiktaste drücken und halten.
2. Durch Drücken der Taste + bzw. – wird die aktuelle Einstellung angezeigt.
3. Jetzt können Sie mit der Taste + bzw. - die Einstellung der Sensorsteuerung ändern.

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sättigungsanzeige:

Bei Sättigung der Fettfilter ertönt nach dem Ausschalten des Lüfters für 6 Sekunden ein Signal und die Anzeige leuchtet. Spätestens dann sollten die Fettfilter gereinigt werden.

Reinigen der Metall-Fettfilter:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden. ☐ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich. ☐ Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. Danach abbürsten, gut ausspülen und abtropfen lassen.

Aus- und Einbauen der Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab. Fassen Sie dabei mit der anderen Hand unter die Fettfilter.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.
3. Löschen Sie die Anzeige.
4. Reinigen Sie die Fettfilter.
5. Setzen Sie die gereinigten Fettfilter wieder ein.
6. Löschen Sie die Anzeige .

☐ Drücken Sie die Taste Ⓓ mindestens 3 Sekunden. Dann erlischt die Anzeige ≡.

Filter und Wartung

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

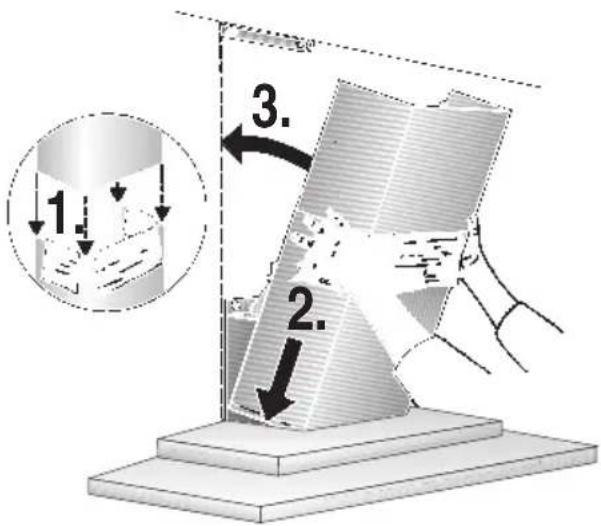

Ein- und Ausbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Laschen auf beiden Seiten ein.
2. Bauen Sie den Fettfilter ein (siehe Aus- und Einbauen des Metall-Fettfilters).
3. Löschen Sie die Anzeige £.

Drücken Sie die Taste Ⓓ mindestens 3 Sekunden. Dann erlischt die Anzeige £.

Sättigungsanzeige:

Bei Sättigung des Aktivkohlefilters ertönt nach dem Ausschalten des Lüfters für 6 Sekunden ein Signal und die Anzeige leuchtet. Spätestens dann sollte der Aktivkohlefilter gewechselt werden.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden.

Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).

Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

⚠ Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. Reinigen Sie nur in Schliffrichtung. Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoffoberflächen:

Keine trockenen Tücher verwenden. Verwenden Sie ein mildes Fensterreinigungsmittel. Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

Beachten Sie die Garantiebestimmungen im beiliegenden Service-Heft.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

⚠️ Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.

1. Nehmen Sie den Lampenring mit einem Schraubendreher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4).

Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Einstellung der Sättigungsanzeige

Sollte die Umstellung der Betriebsart (Abluft/Umluftbetrieb) notwendig sein, muss auch die Sättigungsanzeige für die Filter entsprechend umgestellt werden (siehe Montageanleitung).

Störungen

Wenn in der Anzeige ein ÷ oder ̄ erscheint:

☐ Siehe Abschnitt „Filter und Wartung“.

Wenn die Dunstabzugshaube im Automatikbetrieb zu schnell oder zu langsam reagiert:

☐ Siehe Abschnitt „Sensorsteuerung“.

Wenn sich die Dunstabzugshaube nicht bedienen lässt:

☐ Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

⚠️Für Beanstandungen, die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Wichtige Hinweise

⚠️Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

⚠ Mindestabstand zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.

⚠ Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen, desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten. ⚠️ Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden. ⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm. ⚠ Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

Vor der Montage

Vorbereiten der Wand

☐ Die Wand muss eben und senkrecht sein. ☐ Achten Sie auf eine ausreichende Tragfähigkeit der Wand. ☐ Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk geeignet. Verwenden Sie für andere Wandkonstruktionen (z.B. Rigips, Porenbeton, Poroton-Mauerziegel) die entsprechenden Befestigungsmittel. ☐ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

□ Kurzes, glattes Abluftrohr. □ Möglichst wenig Rohrbögen. □ Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

⚠️Für Beanstandungen, die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Rundrohre:

Wir empfehlen Innendurchmesser 150 mm, jedoch mindestens 120 mm.

☐ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollten keine scharfen Umlenkungen haben.

∅ 120 mm ca. 113 cm ^a

∅ 150 mm ca. 177 cm ^a

□ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen. ☐ Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Umluftbetrieb

☐ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

⚠ Das komplette Montage-Set können Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Anschluss Abluftrohr ∅ 150 mm:

☐ Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr ∅ 120 mm:

☐ Reduzierstutzen direkt am Luftstutzen befestigen. ☐ Abluftrohr am Reduzierstutzen befestigen.

Umstellen Abluft – Umluftbetrieb

Umstellung der elektronischen Steuerung auf Umluftbetrieb:

□ Serienmäßige Einstellung ist Abluftbetrieb. ☐ Die Dunstabzugshaube muss angeschlossen und ausgeschaltet sein.

1. Taste Ⓐ drücken und halten.
2. Taste o 📋 ca. 3 Sekunden drücken.

☐ In der Anzeige erscheint ein £.

1. Tasten loslassen. ☐ Die Anzeige erlischt nach kurzer Zeit.

Zurückstellen auf Abluftbetrieb:

1. Wiederholen Sie den Vorgang. In der Anzeige erscheint ein
2. Tasten loslassen. ☐ Die Anzeige erlischt nach kurzer Zeit.

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

☐ Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein. ☐ Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

⚠Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreißen.

⚠️ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

1. 4 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

mind. 550 Elektro mind. 650 Gas

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

1. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.
2. Die beiden oberen Sechskantschrauben bis auf ca. 5 mm eindrehen.
3. Dunstabzugshaube an den Schrauben einhängen.

Einbauen

1. Die beiden unteren Sechskantschrauben eindrehen.

⚠ Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugshaube auszurichten. 9. Je eine Abdeckfolie über die Löcher der 2 unteren Befestigungsschrauben auf das Schutzgitter kleben.

1. Rohrverbindung herstellen.
2. Elektrische Verbindung herstellen.
3. Schutzfolie an den beiden Kaminverblendungen abziehen.

⚠️ Vermeiden Sie Beschädigungen der empfindlichen Edelstahloberflächen.

Vorsicht: Die Innenseiten der Kaminverblendungen können scharfkantig sein – Verletzungsgefahr –. Wir empfehlen bei der Montage Schutzhandschuhe zu tragen.

1. Die beiden Teile der Kaminverblendung ineinander schieben (Schlitze am oberen Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen.

⚠️ Vermeiden Sie Kratzer beim Ineinanderschieben, indem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

1. Den oberen Teil anheben und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

Automatische Bedienung einschalten:

Drücken Sie die Taste R.

Bosch-Infoteam (Mo. – Fr.: 8.00 – 18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend. Nur für Deutschland gültig!

Online-Shop: www.bosch-eshop.com
