Tipo di prodotto	Cappa aspirante
Marca	Bosch
Modello	DWT096850
Larghezza (cm)	60
Profondità (cm)	50
Altezza (cm)	Variabile a seconda dell'installazione (circa 80-120)
Peso (kg)	Circa 15
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza massima (W)	200
Classe energetica	A+
Portata d'aria max (m³/h)	Circa 600
Livello sonoro max (dBA)	68
Tipo di comando	Meccanico (pulsanti)
Numero di velocità	3
Illuminazione	LED, 2 x 1.5 W
Filtro antigrasso	Metallico, lavabile in lavastoviglie
Filtro al carbone (opzionale)	Per modalità ricircolo
Modalità di evacuazione	Evacuazione esterna o ricircolo
Manutenzione	Pulire il filtro antigrasso ogni mese; sostituire il filtro al carbone ogni 6 mesi
Sicurezza	Arresto automatico in caso di surriscaldamento (stima)
Pezzi di ricambio disponibili	Filtri, lampadine, interruttori
Indice di riparabilità (su 10)	7.5

Domande frequenti - DWT096850 BOSCH

Come installare la cappa Bosch DWT096850?

L'installazione deve essere eseguita da un professionista qualificato. Rispettare una distanza minima di 65 cm sopra un piano di cottura elettrico e 75 cm per un piano a gas. Utilizzare i fissaggi forniti e assicurarsi che il condotto di evacuazione sia conforme alle norme.

Qual è la differenza tra modalità evacuazione e ricircolo?

La modalità evacuazione espelle l'aria viziata all'esterno tramite un condotto. La modalità ricircolo filtra l'aria attraverso un filtro al carbone e la reimmette nell'ambiente. Il ricircolo richiede l'acquisto di un filtro al carbone opzionale.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico può essere lavato a mano o in lavastoviglie a bassa temperatura (max 65°C). Lasciarlo asciugare completamente prima di rimetterlo. Pulirlo almeno una volta al mese in base all'uso.

Quando sostituire il filtro al carbone?

Il filtro al carbone deve essere sostituito ogni 6-12 mesi in base all'intensità d'uso. Non è lavabile. Un indicatore di saturazione può essere presente su alcuni modelli.

Cosa fare se la cappa non si accende?

Verificare prima l'alimentazione elettrica: fusibile o interruttore. Poi controllare che la spina sia ben inserita. Se il problema persiste, consultare il manuale per la sostituzione della lampadina o contattare il servizio clienti.

Come cambiare la lampadina LED?

Spegnere la cappa. Rimuovere il coperchio dell'illuminazione (spesso a clip). Scollegare il connettore della lampadina e sostituirla con una lampadina LED equivalente (riferimento indicato nel manuale). Richiudere il coperchio.

La cappa fa rumore, è normale?

Un livello sonoro fino a 68 dBA alla velocità massima è normale. Se il rumore è eccessivo, controllare che i filtri siano ben installati, che non ci siano ostruzioni nel condotto e che la cappa sia fissata correttamente.

Posso usare la cappa senza filtro al carbone in modalità evacuazione?

Sì, il filtro al carbone è necessario solo in modalità ricircolo. In modalità evacuazione, è richiesto solo il filtro antigrasso per proteggere il motore.

Come resettare l'indicatore di saturazione del filtro?

Dopo aver pulito o sostituito i filtri, tenere premuto il tasto di ventilazione o una combinazione di tasti (a seconda del modello). Consultare il manuale per la procedura esatta.

Dove trovare i pezzi di ricambio per questa cappa?

I pezzi di ricambio (filtri, lampadine, interruttori) sono disponibili sul sito Bosch o presso rivenditori autorizzati. Utilizzare il numero modello DWT096850 per identificare i riferimenti corretti.

MANUALE UTENTE DWT096850 BOSCH

Istruzioni d'uso e per il montaggio

Istruzioni per l'uso:

Descrizione dell'apparecchio

Modi di funzionamento

Funzionamento a scarico d'aria:

Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtro antigrasso. Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura. La cucina resta completamente libera da grasso e odori.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

Modi di funzionamento

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Funzionamento a ricircolo d'aria:

A questo scopo è necessario montare un filtro a carbone attivo (vedi capitolo "Filtri e manutenzione").

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo ed il filtro di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

Il ventilatore della cappa aspirante aspira i vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e li immette di nuovo depurati nella cucina. □ Il filtro grassi trattiene i componenti grassi dei vapori di cottura. □ Il filtro a carbone attivo fissa gli odori.

⚠ Se non si monta un filtro a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.

Precede la prima utilizzazione

Primo impiego:

□ Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio. □ Questa cappa aspirante è conforme alle pertinenti norme di sicurezza.

Le riparazioni devono essere eseguite solo da personale specializzato.

Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.

☐ Prima di usare il nuovo apparecchio, leggete attentamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, e anche per l'uso e la manutenzione dell'apparecchio. Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario. □ Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment – WEEE).

Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.

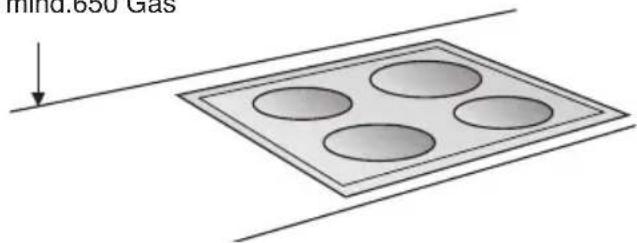

Piani di cottura a gas / Fornelli a gas

⚠️ Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

Precede la prima utilizzazione

Istruzioni di sicurezza

⚠ Non fiammeggiare pietanze sotto la cappa aspirante.

! Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.

⚠️ I fornelli devono essere sempre coperti con pentole.

⚠ È consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).

⚠ Usare la cappa aspirante solo con le lampadine avvitate.

⚠️ Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.

⚠️ Non usare mai la cappa aspirante senza filtro grassi.

Grassi e olio surriscaldati possono infiammarsi facilmente.

Cucinare perciò pietanze con grassi oppure con olio, p. es. le patatine fritte, solo sotto controllo.

⚠️ Non far giocare i bambini con l'apparecchio.

Adulti e bambini non devono mai usare l'apparecchio senza sorveglianza nel caso in cui

– non siano in grado di vista fisico, sensoriale o mentale,

- oppure se gli mancano le conoscenze e l'esperienza per usare l'apparecchio in modo corretto e sicuro.

⚠ Se l'apparecchio è danneggiato, non dovete metterlo in funzione.

⚠️ L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico. ⚠ Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata. ⚠️ Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio"). ⚠ Questa cappa aspirante è destinata solo all'uso domestico. ⚠️ Alla prima messa in funzione pulire accuratamente la cappa aspirante. ⚠️ Non deporre oggetti sulla cappa aspirante.

Uso della cappa aspirante

Per eliminare nel modo più efficace i vapori di cottura:

□ Accendere la cappa aspirante all'inizio della cottura. □ Spegnere la cappa aspirante solo qualche minuto dopo la fine della cottura. In questo apparecchio i ventilatori possono essere commutati manualmente a scelta sul grado desiderato (funzionamento manuale) oppure regolati automaticamente dal comando automatico a seconda delle esigenze (funzionamento automatico).

Funzionamento manuale

Accendere:

Premete il pulsante Ⓐ oppure +.

□ Il ventilatore va in funzione con il grado 2.

Commutazione dei gradi di aspirazione/massima potenza:

1. Premendo il pulsante + potete aumentare i gradi di aspirazione o inserire la massima potenza.

☐ La massima potenza deve essere utilizzata solo per breve tempo. Se la massima potenza non viene disinserita manualmente, dopo 10 minuti l'aspirazione viene ridotta automaticamente al grado 2.

1. Premendo il pulsante — potete disinserire la massima potenza P, ridurre ai gradi di aspirazione 3 - 2 - 1 e spegnere completamente la cappa aspirante.

Commutazione a funzionamento automatico:

□ Premendo il pulsante ⚠, potete in qualsiasi momento commutare da funzionamento manuale a funzionamento automatico.

Uso della cappa aspirante

Funzionamento automatico Accendere:

Premete il pulsante R.

Il grado ventilatore ottimale 1, 2 o 3 si regola automaticamente per mezzo di un sensore.

Se non sono presenti vapori di cottura, il dispositivo automatico resta attivo al grado 2.

Massima potenza:

1. Premendo il pulsante + potete inserire la massima potenza P.

Il funzionamento automatico è disinserito. La massima potenza deve essere inserita solo per breve tempo. Se la massima potenza non viene disinserita manualmente, dopo 10 minuti il ventilatore ritorna al grado di aspirazione ottimale.

1. Premendo il pulsante — potete disinserire la massima potenza.

Il funzionamento automatico è di nuovo inserito.

Commutazione a funzionamento manuale:

Premendo il pulsante ⚡ potete commutare in qualsiasi momento dal funzionamento automatico al funzionamento manuale.

Aspirazione intermittente

Per la ventilazione della cucina ad intervalli di un'ora al grado di aspirazione minimo e su tutto l'arco del giorno.

Inserire:

Prima d'inserire l'aspirazione intermittente, l'apparecchio deve essere spento.

Premete il pulsante ○ 🎨.

Il ventilatore funziona per 5 minuti al grado 1. Poi si spegne per 55 minuti. Questa operazione si ripete ogni ora.

Disinserire:

Premete il pulsante

Uso della cappa aspirante

Spegnere l'apparecchio

Con post-funzionamento aspirazione dal funzionamento manuale:

Premete il pulsante

Il ventilatore funziona con l'ultimo grado selezionato. Il punto nell'indicatore lampeggia. Dopo 10 minuti il ventilatore si disinserisce e gli indicatori si spengono.

Con post-funzionamento aspirazione dal funzionamento automatico:

Premete il pulsante

Quando è stato raggiunto il grado ventilatore 1, si avvia il post-funzionamento ventilatore. Il post-funzionamento ventilatore non può essere regolato quando il dispositivo automatico è già ritornato indietro al grado. Il post-funzionamento ventilatore è attivo finché nel display il punto lampeggia. Dopo 10 minuti il ventilatore si disinserisce e gli indicatori si spengono.

Senza post-funzionamento aspirazione:

Premete il pulsante Ⓐ.

Illuminazione

L'illuminazione può essere usata in qualsiasi momento, anche quando l'apparecchio è spento.

Accesa/spenta:

Premere il pulsante 🔒.

Comando a sensori

Nel funzionamento automatico i sensori sulla cappa aspirante riconoscono la densità dei vapori di cottura.

A seconda della regolazione dei sensori, la cappa aspirante si accende e si spegne automaticamente.

Nel grado di regolazione massimo il comando a sensori reagisce con la massima rapidità.

☐ Regolazione all'origine: Grado 7. ☐ Regolazione minima: Grado ☐. ☐ Regolazione massima: Grado 9.

Se il comando a sensori reagisce troppo rapidamente o lentamente, può essere regolato adeguatamente.

1. Premere e mantenere premuto il tasto del comando automatico.
2. Premendo il tasto + oppure -, si visualizza la regolazione attuale.
3. Ora con il tasto + oppure - si può variare la regolazione del comando a sensori.

Per trattenere i componenti grassi dei vapori di cottura si utilizzano filtri metallici per grassi.

Le stuoie filtro sono costituite da materiale ininfiammabile.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che può essere causato da un accumulo di calore durante la frittura o l'arrosto.

Indicazione di saturazione:

Quando i filtri sono saturi, dopo avere spento il ventilatore per 6 secondi viene emesso un segnale acustico e nel display compare l'indicazione. Non attendere oltre per lavare i filtri per grassi.

Pulizia dei filtri metallici per grassi:

☐ Con un uso normale (1 – 2 ore al giorno) il filtro metallico per i grassi deve essere lavato 1 volta al mese.

Il lavaggio può essere eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione di colore.

Importante:

non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.

☐ Per il lavaggio a mano, fare ammorbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.

Non usare detergenti corrosivi, acidi o alcalini.

Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

Smontaggio e montaggio dei filtri metallici per grassi:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

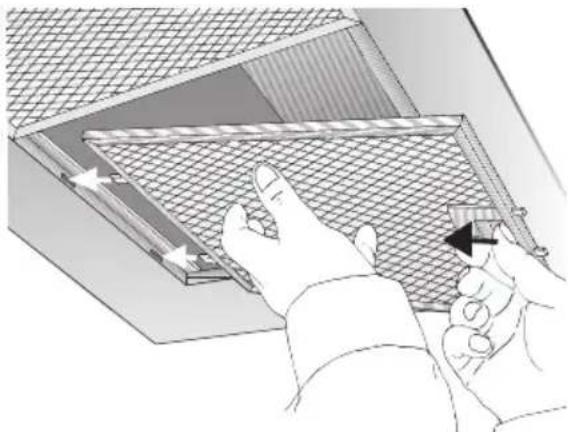

1. Premere il dispositivo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso e togliere i filtri. Ciò facendo afferrare con l'altra mano da sotto i filtri per grassi.

1. Pulire i filtri per grassi.
2. Inserire di nuovo i filtri per grassi.
3. Cancellare l'indicazione =.

Premere il tasto Ⓓ per almeno 3 secondi. L'indicazione ≡ scompare.

Filtri e manutenzione

Filtro a carbone attivo:

Per fissare gli odori nel funzionamento a ricircolo d'aria.

Attenzione:

A causa della progressiva saturazione con residui grassi, l'infiammabilità aumenta, e il funzionamento della cappa aspirante può essere pregiudicato.

Importante:

Mediante tempestiva sostituzione del filtro a carbone attivo, si previene il pericolo d'incendio, che può insorgere a causa di accumulo di calore durante la preparazione di fritture o arrosti.

Montaggio e smontaggio:

Attenzione: le lampadine alogene devono essere spente e raffreddate.

1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").
2. Inserire il filtro a carbone attivo.

1. Arrestare le linguette sui due lati.
2. Montare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").
3. Cancellare l'indicazione €.

□ Premere il tasto Ⓑ per almeno 3 secondi. L'indicazione □ scompare.

Indicazione di saturazione:

quando il filtro a carbone attivo è saturo, dopo avere spento il ventilatore per 6 secondi viene emesso un segnale acustico e nel display compare l'indicazione L. Non attendere oltre per lavare il filtro a carbone attivo.

Cambio del filtro a carbone attivo:

□ Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno.

Il filtro a carbone attivo è in vendita nel commercio specializzato (vedi capitolo "Accessori speciali").

□ Usare solo filtri originali.

Così si assicura il funzionamento ottimale.

Smaltimento del filtro a carbone attivo usato:

☐ I filtri a carbone attivo non contengono sostanze inquinanti. Essi possono essere p. es. smaltiti come rifiuti comuni.

Pulizia e manutenzione

Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile.

⚠️ Non pulire la cappa aspirante con spugne dure e prodotti per pulizia contenenti sabbia, soda, acido o cloro!

☐ Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato. □ Non rimuovere lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido. ☐ Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale. ⚠️ Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox.

Superfici in acciaio inox:

□ Usare un detergente per acciaio inox delicato, non abrasivo. □ Pulire strofinando solo nel senso della lucidatura. Consigliamo il nostro pulitore per acciaio inox N° 461731. Indirizzo di ordinazione, vedi accluso opuscolo di service.

Superfici in alluminio, verniciate ed in materiale sintetico:

□ Non usare panni asciutti. □ Usare un detergente delicato per vetri. □ Non usare detergenti corrosivi, acidi o alcalini.

Osservare le norme di garanzia nell'accluso libretto di manutenzione.

Cambio delle lampade

1. Spegnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure togliendo il fusibile. ⚠️ Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.
2. Staccare l'anello della lampada con un cacciavite o simile.

1. Sostituire la lampadina alogena (lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada. Per afferrare la lampadina usare un panno pulito.

1. Inserire di nuovo l'anello della lampada.
2. Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.

Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente.

Regolazione dell'indicazione di saturazione

Se fosse necessaria la commutazione del tipo di funzionamento (a scarico d'aria/a ricircolo d'aria) deve essere cambiata conformemente anche l'indicazione di saturazione per i filtri (vedi istruzioni per il montaggio).

Guasti

Se nel display compare una ≡ oppure L:

□ Vedi capitolo "Filtri e manutenzione". Se la cappa aspirante nel modo di funzionamento automatico reagisce troppo rapidamente o lentamente: □ Vedi capitolo "Comando a sensori". Se la cappa aspirante non risponde al comando: Togliere tensione alla cappa aspirante per ca. 1 minuto estraendo la spina di alimentazione o disinserendo l'interruttore di sicurezza. Quindi inserire di nuovo.

In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).

In caso di chiamata, indicare i dati seguenti:

E-Nr.

Riportare nello specchietto qui sopra questi dati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la griglia del filtro, nel vano interno della cappa aspirante.

⚠ Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

Avvertenze importanti

⚠️ Gli apparecchi dismessi non sono rifiuti senza valore.

Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.

Rendere inservibile l'apparecchio dismesso prima di rottamarlo.

⚠️ L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto.

Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.

⚠️ La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.

⚠ Montare la cappa aspirante sempre centrata sopra il piano di cottura.

⚠️ Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1.

⚠️ Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.

Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.

⚠ Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.

Avvertenze supplementari per apparecchi di cottura a gas:

⚠️ Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).

⚠️ È indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas.

⚠️ È consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.

⚠️ Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

Prima del montaggio

Preparazione del muro

□ Il muro deve essere piano e verticale. □ Attenzione alla sufficiente portata del muro. □ Gli acclusi tasselli e viti sono idonei per muratura massiccia. Per altri tipi di muratura (p. es. cartongesso, calcestruzzo poroso, mattoni di calcestruzzo poroso) utilizzare adeguati mezzi di fissaggio. □ Provvedere ad un robusto fissaggio dei tasselli.

Peso in kg:

Scarico d'aria Ricircolo d'aria
25,0 26,5

Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.

Funzionamento a scarico d'aria

L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

È vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.

Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).

Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.

Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).

È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in porte, finestre ed in combinazione con cassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni.

Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica.

Rendimento ottimale della cappa aspirante:

□ Tubo di scarico corto, liscio. Il minor numero possibile di gomiti di tubo. ☐ Diametri di tubo possibilmente grandi e gomiti grandi.

L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.

Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.

□ Tubi tondi: Consigliamo un diametro interno di 150 mm, e comunque min. 120 mm.

☐ I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi.

Essi non dovrebbero presentare forti deviazioni.

∅ 120 mm ca. 113 cm²

∅ 150 mm ca. 177 cm²

□ Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.

□ Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.

Funzionamento a ricircolo d'aria

□ Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.

⚠ Potete acquistare presso il fornitore specializzato il set di montaggio completo. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.

Collegamento del tubo di scarico ∅ 150 mm:

☐ fissare il tubo di scarico direttamente al manicotto dell'aria.

Collegamento del tubo di scarico ∅ 120 mm:

☐ Fissare il manicotto di riduzione direttamente sul manicotto dell'aria.

☐ Fissare il tubo di scarico dell'aria al manicotto di riduzione.

Commutazione scarico d'aria - ricircolo d'aria

Commutazione del comando elettronico al funzionamento a ricircolo d'aria:

L'impostazione di serie è per il funzionamento a scarico d'aria. ☐ La cappa aspirante deve essere collegata e spenta.

1. Premere e mantenere premuto il pulsante Ⓓ.
2. Premere il pulsante ⚙ per ca. 3 secondi.

□ Nell'indicatore compare una £.

1. Rilasciare i pulsanti.

□ Subito dopo l'indicatore si spegne.

Ritornare al funzionamento a scarico d'aria:

1. Ripetere l'operazione. □ Nell'indicatore compare una ≡.
2. Rilasciare i pulsanti. □ Subito dopo l'indicatore si spegne.

Allacciamento elettrico

La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.

Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.

□ La presa con contatto di terra deve essere collegata tramite un proprio circuito. Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento fisso.

In caso di necessità di allacciamento fisso:

La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica.

Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè.

⚠ Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.

Dati elettrici:

da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell'apparecchio.

⚠ In caso di riparazioni togliere sempre corrente alla cappa aspirante.

Lunghezza del cavo di allacciamento: 1,30 m.

Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.

Montaggio

La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere il filtro grassi (vedi istruzioni per l'uso).
2. Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.
3. Utilizzando la dima, tracciare sul muro le posizioni per le viti e, per agevolare l'aggancio, tracciare il contorno della zona di sospensione.

⚠ Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.

1. Trapanare 4 fori ∅ 8 mm per la cappa aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

mind.550 Elektro mind.650 Gas

Avvertenza: tenere conto degli eventuali accessori speciali da montare.

1. Avvitare la squadra d'arresto per il rivestimento del camino con 2 viti a testa esagonale.
2. Avvitare fino a ca. 5 mm le due viti a testa esagonale superiori.
3. Agganciare la cappa aspirante alle viti.

Montaggio

1. Avvitare le due viti a testa esagonale inferiori.

⚠ Prima di stringere le 4 viti, la cappa aspirante deve essere allineata. 9. Incollare una lamella protettiva su ciascuno dei fori delle 2 viti di fissaggio inferiori sulla griglia di protezione.

1. Collegare il tubo.
2. Collegare l'alimentazione elettrica.
3. Staccare il foglio protettivo dai due rivestimenti del camino.

⚠ Attenzione a non danneggiare la sensibile superficie dell'acciaio inox.

Attenzione: i lati interni del rivestimento del camino possono presentare spigoli vivi. Pericolo di ferite.

Nel montaggio consigliamo di indossare guanti protettivi.

1. Introdurre una nell'altra le due parti del rivestimento del camino (fessura della parte telescopica superiore rivolta verso il basso) e inserire il tutto nella fessura sulla cappa aspirante.

⚠️ Nell'introdurre le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.

1. Sollevare la parte superiore, e avvitarla lateralmente con 2 viti alla squadra di arresto.

1. Rimontare il filtro grassi (vedi istruzioni per l'uso).
