Tipo de produto	Coifa aspirante decorativa
Marca	Zanussi
Modelo	ZHC 900 W
Largura	90 cm
Profundidade	50 cm
Altura	50 cm (variável conforme instalação)
Peso líquido	Aproximadamente 15 kg
Alimentação elétrica	220-240 V, 50 Hz
Potência do motor	250 W
Iluminação	2 lâmpadas halógenas de 40 W cada
Velocidades	3 velocidades
Tipo de comando	Deslizante mecânico
Modo de evacuação	Evacuação externa ou recirculação (filtro de carvão opcional)
Fluxo de ar máximo	Aproximadamente 650 m³/h
Nível sonoro máximo	65 dB(A)
Classe energética	B
Filtro de gordura	Filtro metálico lavável na máquina de lavar louça
Filtro de carvão	Opcional, para modo recirculação
Manutenção	Limpeza regular do filtro de gordura e da superfície externa
Segurança	Desligamento automático após 24h (conforme modelo)
Peças de reposição disponíveis	Filtros, lâmpadas, motor, interruptor
Garantia	2 anos (conforme condições)
Normas	CE, NF

Perguntas frequentes - ZHC 900 W ZANUSSI

Como instalar a coifa ZHC 900 W?

A instalação deve ser realizada por um profissional qualificado. A coifa deve ser fixada firmemente na parede a uma altura de 65-75 cm acima de um fogão elétrico ou 75-85 cm acima de um fogão a gás. Certifique-se de que o duto de evacuação está corretamente conectado.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos são limpos na máquina de lavar louça a 60°C ou à mão com uma solução de sabão. Deixe secar completamente antes de recolocá-los.

É necessário substituir o filtro de carvão?

Sim, o filtro de carvão (opcional) deve ser substituído a cada 3 a 6 meses conforme o uso. Não é lavável.

O que fazer se a coifa não ligar?

Verifique a alimentação elétrica, o fusível ou o disjuntor. Certifique-se de que a tomada está bem conectada. Se o problema persistir, contate o serviço de atendimento ao cliente.

Como trocar a lâmpada da coifa?

Desconecte a coifa. Remova a tampa da iluminação, desenrosque a lâmpada defeituosa e substitua por uma lâmpada idêntica (halógena 40 W max, base G9).

Por que a coifa faz barulho?

Um ruído anormal pode ser devido a um filtro obstruído, um duto de evacuação entupido ou um motor defeituoso. Limpe os filtros e verifique o duto. Se o ruído persistir, chame um técnico.

A coifa pode funcionar em modo recirculação?

Sim, é necessário instalar um filtro de carvão (não fornecido) e orientar a saída de ar para o interior da cozinha. O filtro de carvão neutraliza os odores.

Qual é a altura de instalação recomendada?

Para fogão elétrico: 65-75 cm. Para fogão a gás: 75-85 cm. Respeite essas distâncias para maior eficiência e segurança.

Como cuidar da superfície externa?

Use um pano macio e um detergente suave. Evite produtos abrasivos ou que contenham álcool para não danificar a pintura ou o aço inoxidável.

Onde encontrar peças de reposição para a ZHC 900 W?

Contate o serviço de atendimento ao cliente Zanussi ou consulte revendedores autorizados. Filtros, lâmpadas e motores estão disponíveis sob encomenda.

MANUAL DE UTILIZADOR ZHC 900 W ZANUSSI

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES ....58 CARACTERÍSTICAS 59 INSTALAÇÃO 60 UTILIZAÇÃO 63 MANUTENÇÃO 64

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correta ou feita em desacordo com as normas da boa técnica.
• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I, certifique-se de que a instalação doméstica garanta uma descarga correta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida por combustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projetado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• Não prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correta.

MANUTENÇÃO

• Antes de efetuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

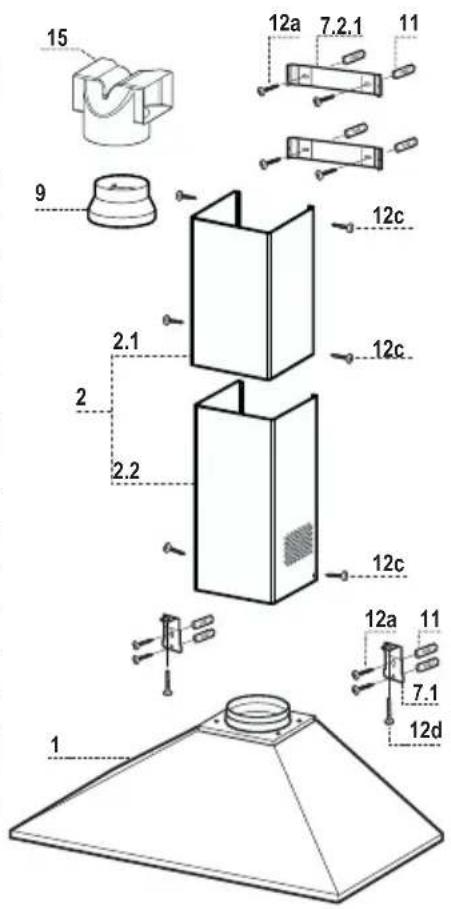

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros 2 1 Chaminé telescópica formada por: 2.1 1 Chaminé superior 2.2 1 Chaminé inferior 9 1 Flange de redução ø 150-125 mm 15 1 Conexão da saída de ar

Ref. Qtd Componentes de instalação

7.1 2 Suportes de fixação da estrutura do exaustor 7.2.1 2 Suportes de fixação da chaminé superior

11 8 Buchas

12a 8 Parafusos 4,2 x 44,4 12c 6 Parafusos 2,9 x 9,5 12c 2 Parafusos M4 x 25

Qtd

Documentação

1 Manual de Instruções

Perfuração da parede e fixação dos suportes

Marque na parede:

• uma linha vertical até ao teto ou ao limite superior, no centro da zona prevista para a montagem do exaustor;
• uma linha horizontal a: 650 mm, no mínimo, acima da placa do fogão para instalação sem fundo; à altura H (H=altura da parte visível do fundo), para instalação com fundo.
• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do teto ou do limite superior, alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior que acompanha o exaustor), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.1 como indicado, a 95 mm de distância da linha de referência vertical e 210 mm acima da linha de referência horizontal.
• Marque os centros dos furos do suporte.
• Repita a operação do lado oposto.

FUNDO (ACESSÓRIO DE OPÇÃO)

O fundo deve ser montado antes da montagem do corpo do exaustor e, se o utilizador quiser fixá-lo contra a parede, quer superiormente, quer inferiormente, será necessário montá-lo à altura correta, antes da montagem das bases. Na medida em que se trata de uma operação complexa, deverá ser feita exclusivamente pelo instalador da cozinha ou por pessoal competente, que conheça todas as dimensões finais dos móveis.

Limitando-se apenas à fixação superior, proceda conforme indicado abaixo:

• Apoie o fundo em cima da base, introduzindo a folha inferior entre o plano superior e a parede, centrando-o sobre a linha de referência vertical.
• Marque os centros dos dois furos da chapa superior.
• Com uma broca de ∅ 8 mm fure os pontos marcados.
• Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.
• Se disponível, fixe o fundo, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.

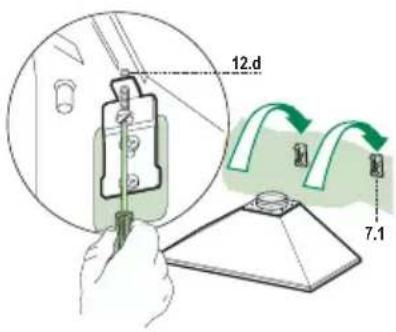

Montagem da estrutura do exaustor

• Nos suportes 7.1, aperte os 2 parafusos 12d incluídos nos acessórios.
• Fixe a estrutura do exaustor aos suportes 7.1, centrando-a sobre a linha vertical.
• Opere com os parafusos 12d, trabalhando por baixo do exaustor, para nivelar a estrutura do exaustor.

Ligações

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de ø 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes.

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Aplique a conexão de saída de ar 15 à pressão sobre a saída da estrutura do exaustor.
• Assegure-se de que o filtro anti-cheiros, de carvão ativo, se encontra presente.

LIGAÇÃO ELÉTRICA

• Ligue o extrator à alimentação utilizando um interruptor de dois polos com uma folga de contato de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está corretamente instalado na tomada existente do lado do ventilador.

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.

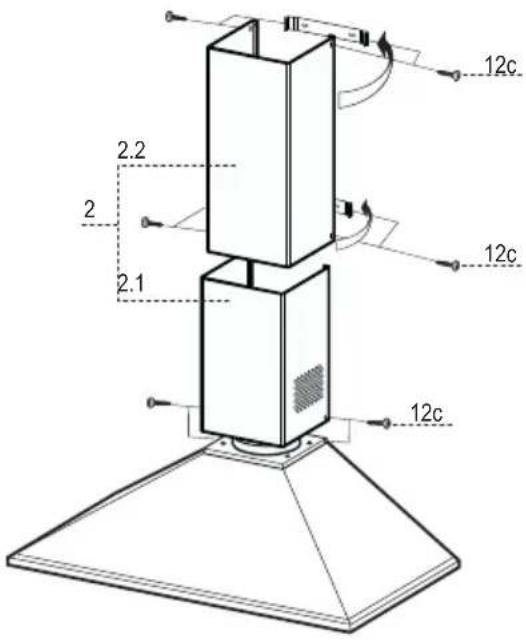

Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.
• Assegure-se de que a saída da conexão 15 está a coincidir com as embocaduras da chaminé.

Quadro de comandos

L Luz Liga e desliga a Iluminação

M Motor Liga e desliga o motor de exaustão

V Velocidade Determina a velocidade de funcionamento:

1. Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.
2. Velocidade média, indicada para a maior parte das condições de uso, vista a excelente relação entre o débito do ar tratado e o nível de ruído.
3. Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

L Luz: Liga e desliga a iluminação.

S Led: Led de ligação do motor.

V1 Motor: Liga e desliga o motor de aspiração à velocidade mínima. É a velocidade indicada para troca de ar contínua, muito silenciosa, em caso de produção de pouca quantidade de vapor de cozedura.

V2 Velocidade: Velocidade média, indicada para a maior parte das condições de uso, vista a excelente relação entre o débito do ar tratado e o nível de ruído.

V3 Velocidade: Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

Filtros contra gordura

LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA

• Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema, e podem ser lavados na máquina de lavar louça.
• Retire os filtros, um de cada vez, empurrando-os para trás e puxando-os ao mesmo tempo.
• Lave os filtros, tendo cuidado para não os dobrar. Antes de os instalar novamente, certifique-se de que ficam bem secos.
• Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior.

Filtro anti-odor (Versão Filtrante)

Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

• Tire os filtros metálicos antigordura.
• Remova o filtro anti-odor de carvão activo saturado, conforme indicado. (A)
• Monte o filtro novo prendendo-o na sua sede. (B)
• Reinstale os filtros metálicos antigordura.

Iluminação

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas incandescentes de 40 W

• Tire os filtros metálicos antigordura ou abra a grade porta-filtros.
• Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
• Reinstale os filtros metálicos antigordura ou feche a grade porta-filtros.

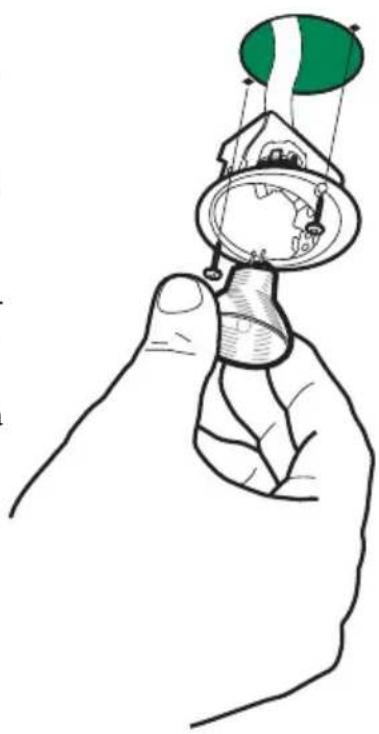

SUBSTITUIÇÃO DAS LÂMPADAS

• Tire os 2 parafusos que fixam o suporte de iluminação e extraia-o do exaustor.
• Extraia a lâmpada do suporte.
• Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do suporte.
• Reinstale o suporte fixando-o com os dois parafusos tirados na operação anterior.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
