Produkttyp	Dekorative Dunstabzugshaube
Marke	Zanussi
Modell	ZHC 900 W
Breite	90 cm
Tiefe	50 cm
Höhe	50 cm (je nach Installation variabel)
Nettogewicht	Ca. 15 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	250 W
Beleuchtung	2 Halogenlampen zu je 40 W
Geschwindigkeiten	3 Geschwindigkeiten
Bedienungsart	Mechanischer Schieber
Abluftbetrieb	Abluft nach außen oder Umluft (Aktivkohlefilter optional)
Maximale Luftleistung	Ca. 650 m³/h
Maximaler Geräuschpegel	65 dB(A)
Energieeffizienzklasse	B
Fettfilter	Geschirrspülergeeigneter Metallfilter
Aktivkohlefilter	Optional, für Umluftbetrieb
Wartung	Regelmäßige Reinigung des Fettfilters und der Außenfläche
Sicherheit	Automatische Abschaltung nach 24h (je nach Modell)
Ersatzteile verfügbar	Filter, Lampen, Motor, Schalter
Garantie	2 Jahre (je nach Bedingungen)
Normen	CE, NF

Häufig gestellte Fragen - ZHC 900 W ZANUSSI

Wie installiere ich die Dunstabzugshaube ZHC 900 W?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Die Haube muss sicher an der Wand in einer Höhe von 65-75 cm über einem Elektroherd oder 75-85 cm über einem Gasherd montiert werden. Stellen Sie sicher, dass der Abluftkanal korrekt angeschlossen ist.

Wie reinige ich die Fettfilter?

Die Metallfettfilter können in der Spülmaschine bei 60°C oder von Hand mit einer Seifenlösung gereinigt werden. Vor dem Wiedereinsetzen vollständig trocknen lassen.

Muss der Aktivkohlefilter ausgetauscht werden?

Ja, der Aktivkohlefilter (optional) muss je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Er ist nicht waschbar.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie die Stromversorgung, die Sicherung oder den Schutzschalter. Stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie wechsle ich die Lampe der Haube?

Ziehen Sie den Netzstecker der Haube. Entfernen Sie die Beleuchtungsabdeckung, schrauben Sie die defekte Lampe heraus und ersetzen Sie sie durch eine identische Lampe (max. 40 W Halogen, Sockel G9).

Warum macht die Haube Geräusche?

Ein ungewöhnliches Geräusch kann von einem verstopften Filter, einem blockierten Abluftkanal oder einem defekten Motor herrühren. Reinigen Sie die Filter und überprüfen Sie den Kanal. Wenn das Geräusch anhält, rufen Sie einen Techniker.

Kann die Haube im Umluftbetrieb arbeiten?

Ja, es muss ein Aktivkohlefilter (nicht im Lieferumfang) installiert werden und der Luftauslass muss in den Küchenraum geleitet werden. Der Aktivkohlefilter neutralisiert Gerüche.

Was ist die empfohlene Montagehöhe?

Bei Elektroherd: 65-75 cm. Bei Gasherd: 75-85 cm. Halten Sie diese Abstände ein, um optimale Effizienz und Sicherheit zu gewährleisten.

Wie pflege ich die Außenfläche?

Verwenden Sie ein weiches Tuch und ein mildes Reinigungsmittel. Vermeiden Sie scheuernde oder alkoholhaltige Produkte, um die Lackierung oder das Edelstahl nicht zu beschädigen.

Wo finde ich Ersatzteile für die ZHC 900 W?

Wenden Sie sich an den Zanussi-Kundendienst oder an autorisierte Händler. Filter, Lampen und Motoren sind auf Bestellung erhältlich.

BEDIENUNGSANLEITUNG ZHC 900 W ZANUSSI

HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG

ANLEITUNG FÜR MONTAGE, GEBRAUCH UND WARTUNG

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE....34

EIGENSCHAFTEN....35

MONTAGE 36

BEDIENUNG....39

WARTUNG......40

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filtern 2 1 Teleskopkamin bestehend aus: 2.1 1 oberer Kaminteil 2.2 1 unterer Kaminteil 9 1 Reduzierflansch ø 150-120 mm 15 1 Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten

7.1 2 Befestigungsbügel Haubenkörper 7.2.1 2 Befestigungsbügel oberer Kaminteil 11 8 Dübel 12a 8 Schrauben 4,2 x 44,4 12c 6 Schrauben 2,9 x 9,5 12d 2 Schrauben M4 x 25

St.	Dokumentation
1	Bedienungsanleitung

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll:
• eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche bei Montage ohne Rückwandpaneel; mit einem Abstand H (H= Höhe des sichtbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten. • Die Mitte der beiden Bügellöcher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten. • Die Mitte der Bügellöcher an der Wand markieren.
• Einen der beiden Bügel 7.1 95 mm von der vertikalen Bezugslinie und 210 mm oberhalb der horizontalen Bezugslinie auflegen. • Die Mittelpunkte der Bügelbohrungen an der Wand markieren.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.

Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Ober- wie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden. Da es sich hierbei um einen komplexen Arbeitsschritt handelt, muss dieser Vorgang vom Kücheninstallateur bzw. auf jeden Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Küchenmöbel kennt.

Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:

• Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist. • Die Bohrungen an der oberen Kante kennzeichnen.
• Mit einem Bohrer φ 8 mm die markierten Punkte bohren. • Die Dübel 11 in die Bohrungen einfügen. • Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Falls ein Rückwandpaneel vorhanden ist, dieses mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

Montage des Haubenkörpers

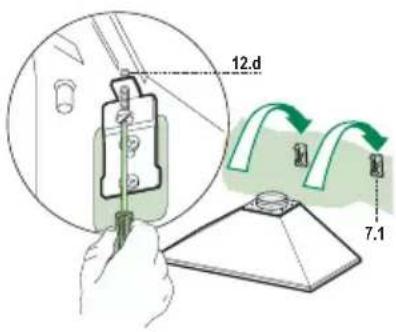

• Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben.
• Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten.
• Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten.

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. • Eventuell vorhandene Aktivkohlefilter entnehmen.

ANSCHLUSS IN UMLUFTVERSION

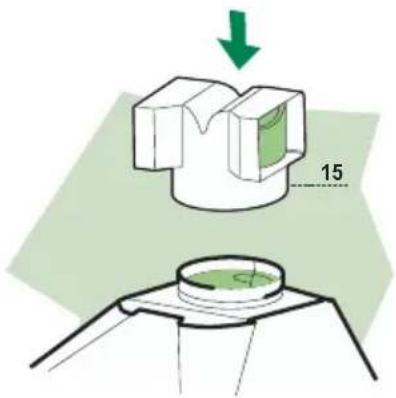

• Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindrücken. - Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

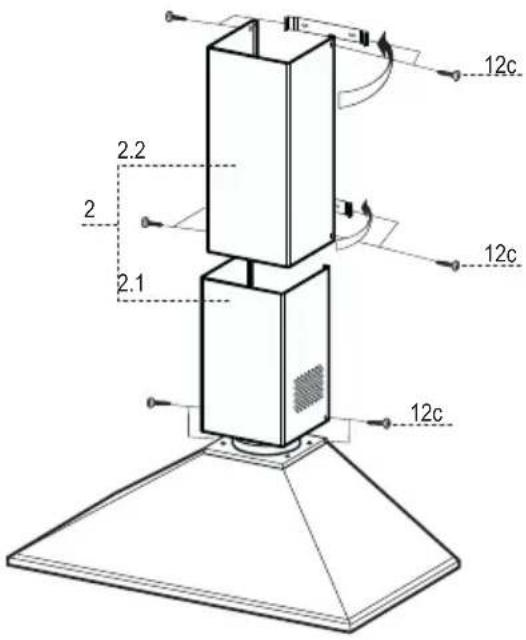

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.

- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12e (2,9 x 9,5) fixieren.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.

- Den unteren Kaminteil an der Seite bei den entsprechenden Buchsen mit 2 der mitgelieferten Schrauben 12c fixieren.

- Sicherstellen, dass sie korrekt beim Luftaustritt-Anschluss 15 eingerastet sind.

Bedienfeld

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
3. höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

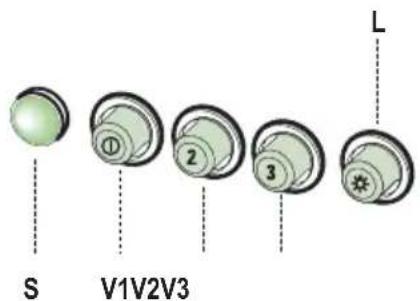

L Beleuchtung: Schaltet die Beleuchtung ein und aus. S LED Betriebsanzeigelampe. V1 Motor: Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet. V2 Geschwindigkeit: Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen. V3 Geschwindigkeit: Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Die Metallfettfilter entnehmen. - Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A). • Die neuen Filter wie gezeigt montieren (B). • Die Metallfettfilter wieder montieren. • Die Kohlefilter können mit dem Hausmüll entsorgt werden.

Beleuchtung

AUSWECHSELN DER LAMPEN

Glühlampen 40W

• Die Metallfettfilter entfernen. • Die Lampen ausschrauben und durch gleichwertige ersetzen. • Die Metallfettfilter wieder montieren.

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung lösen und die Lampenhalterung aus der Dunstabzugshaube ziehen. • Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, dass die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden. • Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.

ELEKTRISCHE AANSLUITING

Das Symbol ☒ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
