Tipo de produto	Coifa
Marca	Zanussi
Modelo	ZHC 600 W
Largura	60 cm
Profundidade	50 cm
Altura (mín-máx)	65 - 110 cm
Peso líquido	8 kg
Alimentação elétrica	230 V ~ 50 Hz
Potência do motor	200 W
Fluxo de ar máximo	620 m³/h
Nível sonoro máximo	65 dB(A)
Tipo de comando	Botões de pressão
Iluminação	2 lâmpadas halógenas de 40 W cada
Filtro de gordura	Filtro metálico lavável
Filtro de carvão	Filtro de carvão ativado (opcional)
Modo de evacuação	Extração ou reciclagem
Número de velocidades	3 velocidades + intensivo
Diâmetro da saída de ar	150 mm
Manutenção e limpeza	Limpar o filtro de gordura todos os meses, substituir o filtro de carvão a cada 3-6 meses
Segurança	Parada automática, proteção contra superaquecimento
Peças sobressalentes e reparabilidade	Lâmpadas, filtros, motor disponíveis no fabricante

Perguntas frequentes - ZHC 600 W ZANUSSI

Como instalar a coifa Zanussi ZHC 600 W?

A instalação deve ser realizada por um profissional qualificado. Respeite as distâncias de segurança em relação ao fogão (mínimo 65 cm para fogão elétrico, 75 cm para fogão a gás). Certifique-se de que o diâmetro da saída de ar é de 150 mm.

Como limpar o filtro de gordura?

O filtro de gordura metálico lava-se à mão com água quente e detergente, ou na máquina de lavar loiça a baixa temperatura. Seque-o bem antes de recolocar. Limpe-o todos os meses para manter o desempenho.

Como substituir a lâmpada da coifa?

Desligue primeiro o aparelho. Remova a tampa da lâmpada e substitua a lâmpada halógena (tipo G9, 40 W). Use um pano seco para evitar marcas de dedos. Religue e verifique o funcionamento.

A coifa faz barulho, é normal?

Um leve ruído é normal, especialmente em velocidade alta. Se o barulho se tornar anormal, verifique se o filtro de gordura não está obstruído e se a instalação está estável. Um ruído excessivo pode indicar um problema no motor.

Qual é a potência de aspiração da Zanussi ZHC 600 W?

O fluxo de ar máximo é de 620 m³/h, ideal para uma cozinha de tamanho médio. Use a velocidade intensiva para odores ou vapores fortes.

É necessário um filtro de carvão para a reciclagem?

Sim, se usar a coifa em modo de reciclagem (sem evacuação exterior), é necessário um filtro de carvão ativado. Ele absorve os odores e deve ser substituído a cada 3 a 6 meses conforme o uso.

Como alternar entre extração e reciclagem?

No modo de extração, o ar é evacuado para o exterior através de um duto. No modo de reciclagem, o ar passa por um filtro de carvão antes de ser devolvido ao ambiente. Consulte o manual para configurar o modo conforme sua instalação.

Qual é o consumo elétrico da coifa?

A potência total máxima é de cerca de 280 W (motor 200 W + iluminação 2x40 W). Em velocidade reduzida, o consumo é menor.

Os filtros são compatíveis com outras marcas?

Recomenda-se usar filtros originais Zanussi para garantir o desempenho e a segurança. As referências estão disponíveis no manual.

Como ajustar as velocidades da coifa?

Use os botões de pressão na frente: a primeira velocidade para cozeduras leves, a segunda para cozinhados lentos, a terceira para frituras e a velocidade intensiva para odores fortes (duração limitada).

MANUAL DE UTILIZADOR ZHC 600 W ZANUSSI

Manual de Instruções ÍNDICE

CONSELHOS E SUGESTÕES ....58 CARACTERÍSTICAS 59 INSTALAÇÃO 60 UTILIZAÇÃO 63 MANUTENÇÃO 64

• O fabricante declina toda e qualquer responsabilidade pelos danos decorrentes de uma instalação não correta ou feita em desacordo com as normas da boa técnica.

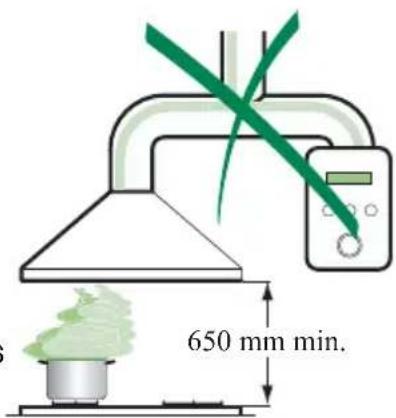

• A distância mínima de segurança entre a placa de cozedura e o exaustor deve ser de 650 mm.
• Verifique se a tensão da rede coincide com a indicada na placa de características aplicada no interior do exaustor.
• Para os aparelhos de Classe I, certifique-se de que a instalação doméstica garanta uma descarga correta à terra.
• Ligue o exaustor à saída do ar aspirado utilizando um tubo de diâmetro igual ou superior a 120 mm. O percurso do tubo deve ser o mais breve possível.
• Não ligue o exaustor a tubos de descarga de fumaça produzida por combustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam utilizados quer o exaustor, quer aparelhos não accionados pela corrente eléctrica (por exemplo, aparelhos alimentados a gás), será preciso providenciar uma ventilação suficiente do aposento. Se a cozinha não possuir uma abertura que comunique com o exterior, providencie a sua realização para garantir a entrada de ar limpo.

USO

• O exaustor foi projetado para ser utilizado exclusivamente em ambientes domésticos, sendo a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira imprópria.
• As chamas de forte intensidade não devem ficar descobertas enquanto o exaustor estiver a funcionar.
• Regule sempre as chamas de maneira que não sobressaiam do fundo das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o óleo excessivamente aquecido pode inflamar-se.
• Não prepare alimentos flamejados sob o exaustor. Perigo de incêndio!
• O exaustor não deve ser utilizado por crianças ou por pessoas não devidamente habilitadas à sua utilização correta.

MANUTENÇÃO

• Antes de efetuar qualquer operação de manutenção, desligue o exaustor tirando a ficha da tomada de corrente ou desligando o interruptor geral.
• Faça uma manutenção atenta e rápida dos filtros, respeitando os intervalos aconselhados.
• Para limpar as superfícies do exaustor, é suficiente utilizar um pano húmido e detergente líquido neutro.

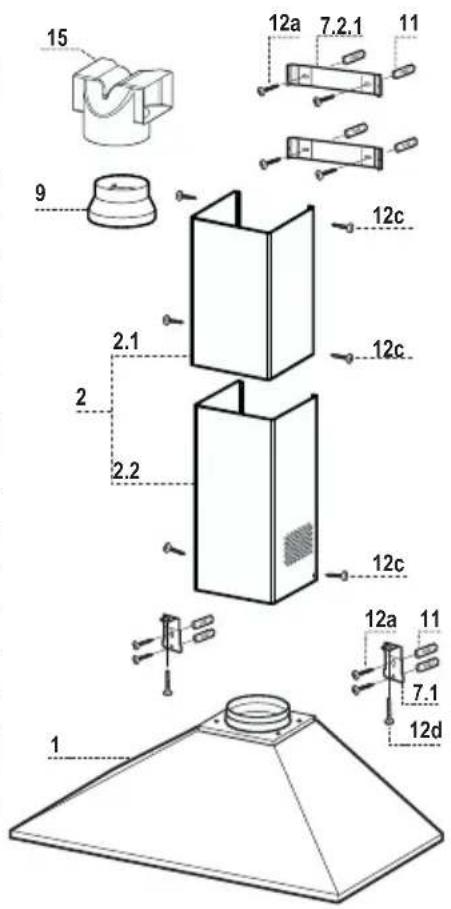

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com: Comandos, iluminação, grupo do ventilador e filtros 2 1 Chaminé telescópica formada por: 2.1 1 Chaminé superior 2.2 1 Chaminé inferior 9 1 Flange de redução ø 150-125 mm 15 1 Conexão da saída de ar

Ref. Qtd Componentes de instalação

7.1 2 Suportes de fixação da estrutura do exaustor 7.2.1 2 Suportes de fixação da chaminé superior

11 8 Buchas

12a 8 Parafusos 4,2 x 44,4 12c 6 Parafusos 2,9 x 9,5 12c 2 Parafusos M4 x 25

Qtd

Documentação

1 Manual de Instruções

Perfuração da parede e fixação dos suportes

Marque na parede:

• uma linha vertical até ao teto ou ao limite superior, no centro da zona prevista para a montagem do exaustor;
• uma linha horizontal a: 650 mm, no mínimo, acima da placa do fogão para instalação sem fundo; à altura H (H=altura da parte visível do fundo), para instalação com fundo.
• Apoie o suporte 7.2.1 como indicado, a 1-2 mm de distância do teto ou do limite superior, alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.2.1 como indicado, X mm abaixo do primeiro suporte (X = altura da chaminé superior que acompanha o exaustor), alinhando o seu centro (entalhes) sobre a linha de referência vertical.
• Marque os centros dos furos do suporte.
• Apoie o suporte 7.1 como indicado, a 95 mm de distância da linha de referência vertical e 210 mm acima da linha de referência horizontal.
• Marque os centros dos furos do suporte.
• Repita a operação do lado oposto.

FUNDO (ACESSÓRIO DE OPÇÃO)

O fundo deve ser montado antes da montagem do corpo do exaustor e, se o utilizador quiser fixá-lo contra a parede, quer superiormente, quer inferiormente, será necessário montá-lo à altura correta, antes da montagem das bases. Na medida em que se trata de uma operação complexa, deverá ser feita exclusivamente pelo instalador da cozinha ou por pessoal competente, que conheça todas as dimensões finais dos móveis.

Limitando-se apenas à fixação superior, proceda conforme indicado abaixo:

• Apoie o fundo em cima da base, introduzindo a folha inferior entre o plano superior e a parede, centrando-o sobre a linha de referência vertical.
• Marque os centros dos dois furos da chapa superior.
• Com uma broca de ∅ 8 mm fure os pontos marcados.
• Introduza as buchas 11 nos furos.
• Fixe os suportes, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.
• Se disponível, fixe o fundo, utilizando os parafusos 12a (4,2 x 44,4) incluídos nos acessórios.

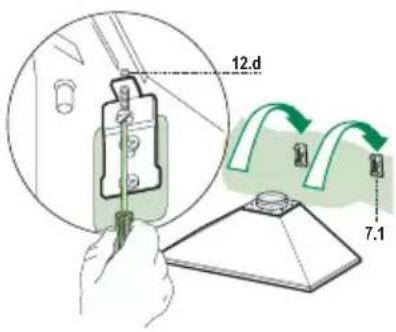

Montagem da estrutura do exaustor

• Nos suportes 7.1, aperte os 2 parafusos 12d incluídos nos acessórios.
• Fixe a estrutura do exaustor aos suportes 7.1, centrando-a sobre a linha vertical.
• Opere com os parafusos 12d, trabalhando por baixo do exaustor, para nivelar a estrutura do exaustor.

Ligações

SAÍDA DO AR PARA A VERSÃO ASPIRANTE

Para a instalação na Versão Aspirante, ligue o exaustor ao tubo de saída utilizando um tubo rígido ou flexível de ø150 ou 120 mm; esta escolha deve ser feita pelo instalador.

• Para a ligação com um tubo de ø 120 mm, instale a flange de redução 9 na saída do corpo do exaustor.
• Fixe o tubo com braçadeiras de aperto adequadas. O material necessário não é fornecido com o aparelho.
• Tire os filtros anti-odor de carvão activo, se presentes.

SAÍDA DO AR PARA A VERSÃO FILTRANTE

• Aplique a conexão de saída de ar 15 à pressão sobre a saída da estrutura do exaustor.
• Assegure-se de que o filtro anti-cheiros, de carvão ativo, se encontra presente.

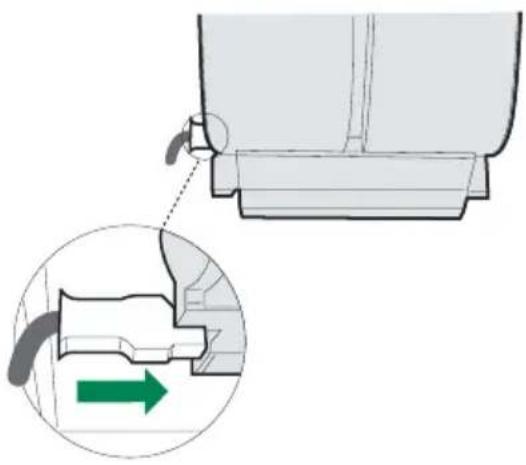

LIGAÇÃO ELÉTRICA

• Ligue o extrator à alimentação utilizando um interruptor de dois polos com uma folga de contato de pelo menos 3 mm.
• Retire os filtros contra gordura (ver parágrafo da Manutenção) certificando-se de que o conector do cabo de alimentação está corretamente instalado na tomada existente do lado do ventilador.

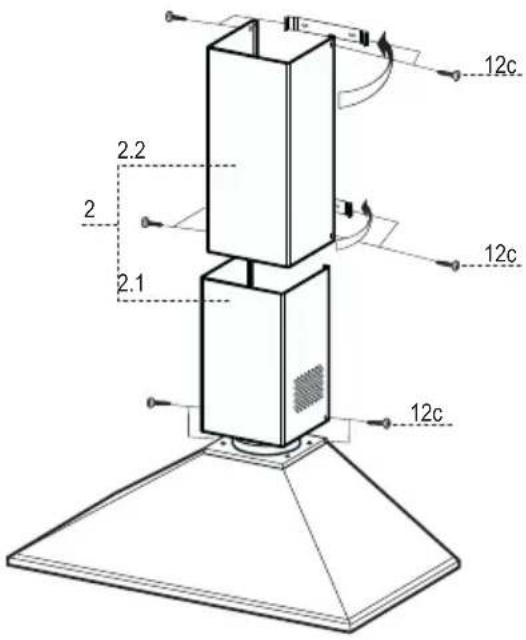

• Alargue ligeiramente as duas folhas laterais, prenda-as atrás dos suportes 7.2.1 e volte a fechá-las completamente.
• Fixe lateralmente aos suportes com os 4 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.

Chaminé inferior

• Alargue ligeiramente as duas folhas laterais da chaminé, prenda-as entre a chaminé superior e a parede e feche-as de novo completamente.
• Fixe lateralmente a parte inferior do corpo do exaustor com os 2 parafusos 12c (2,9 x 6,5) fornecidos com o aparelho.
• Assegure-se de que a saída da conexão 15 está a coincidir com as embocaduras da chaminé.

Quadro de comandos

L Luzes Liga e desliga a Iluminação

M Motor Liga e desliga o motor de exaustão

V Velocidade Determina a velocidade de funcionamento:

1. Velocidade mínima, indicada para uma troca contínua do ar muito silenciosa, se os vapores de cozedura forem poucos.
2. Velocidade média, indicada para a maior parte das condições de uso, vista a excelente relação entre o débito do ar tratado e o nível de ruído.
3. Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

L Luz: Liga e desliga a iluminação.

S Led: Led de ligação do motor.

V1 Motor: Liga e desliga o motor de aspiração à velocidade mínima. É a velocidade indicada para troca de ar contínua, muito silenciosa, em caso de produção de pouca quantidade de vapor de cozedura.

V2 Velocidade: Velocidade média, indicada para a maior parte das condições de uso, vista a excelente relação entre o débito do ar tratado e o nível de ruído.

V3 Velocidade: Velocidade máxima, indicada para enfrentar as máximas emissões de vapores de cozedura, mesmo durante períodos prolongados.

Filtros contra gordura

LIMPAR OS FILTROS METÁLICOS CONTRA GORDURA

• Os filtros deverão ser limpos de 2 em 2 meses de funcionamento, ou mais frequentemente em situações de utilização extrema, e podem ser lavados na máquina de lavar louça.
• Retire os filtros, um de cada vez, empurrando-os para trás e puxando-os ao mesmo tempo.
• Lave os filtros, tendo cuidado para não os dobrar. Antes de os instalar novamente, certifique-se de que ficam bem secos.
• Ao instalar novamente os filtros, certifique-se de que a pega fica visível do exterior.

Filtro anti-odor (Versão Filtrante)

Não pode ser lavado e não é regenerável, devendo ser substituído de 4 em 4 meses de utilização ou com maior frequência, se o aparelho for utilizado com muita intensidade.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVO

• Tire os filtros metálicos antigordura.
• Remova o filtro anti-odor de carvão activo saturado, conforme indicado.(A)
• Monte o filtro novo prendendo-o na sua sede.(B)
• Reinstale os filtros metálicos antigordura.

Iluminação

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas incandescentes de 40 W

• Tire os filtros metálicos antigordura ou abra a grade porta-filtros.
• Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
• Reinstale os filtros metálicos antigordura ou feche a grade porta-filtros.

SUBSTITUIÇÃO DAS LÂMPADAS

• Tire os 2 parafusos que fixam o suporte de iluminação e extraia-o do exaustor.
• Extraia a lâmpada do suporte.
• Substitua-a por uma nova de características iguais lembrando-se de introduzir correctamente os dois pinos na sede do suporte.
• Reinstale o suporte fixando-o com os dois parafusos tirados na operação anterior.

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.
