Folheto de instruções

Informações Importantes, 38-39 Dados do produto, 39

Português, 37 Arabic, 60

Farsi, 72 Instalação, 40 Onde colocar a sua máquina de secar roupa Ventilação Drenagem da água Ligação eléctricas Antes de iniciar a utilização da sua máquina de secar roupa Descrição da máquina, 41 Características Painel de controlo TCM80C Arranque e programas, 42 Escolher um programa Roupa, 43-44 Escolher a sua roupa Etiquetas de cuidado na lavagem Peças delicadas Tempos de secagem Avisos e Sugestões, 45 Segurança geral Poupança de energia e respeito pelo ambiente Manutenção e cuidado, 46 Desligar a electricidade Limpar o filtro depois de cada ciclo Esvazie o recipiente de água após cada ciclo Verificar o tambor depois de cada ciclo Limpar a unidade do condensador Limpar a máquina Resolução de problemas, 47 Reparações, 48 Eliminação ! Tenha este folheto de instruções à mão para consultá-lo sempre que necessário. Leve-o consigo se mudar de casa e, caso venda este aparelho, passe o folheto ao novo proprietário, de modo a certificar-se de que este folheto permanece com o equipamento e de que o novo proprietário pode estar informado acerca dos avisos e sugestões sobre o respectivo funcionamento. ! Leia cuidadosamente as instruções; as páginas que se seguem contêm informações importantes acerca da instalação, bem como sugestões sobre o funcionamento da máquina. Este símbolo serve para lembrar-te de ler este manual de instruções.

Informações Importantes

Para que a sua secadora de condensador funcione de forma eficaz, deve seguir o plano de manutenção regular apresentado em baixo: Filtro... ! TEM limpar o filtro de cotão a CADA ciclo de secagem. PASSO 1. Abra a porta da secadora. PASSO 2. Retire o filtro. PASSO 3. Abra o filtro e limpe todos os depósitos de cotão da rede do filtro. PASSO 4. Instale novamente o filtro – NUNCA utilize a secadora sem o filtro instalado. ! Não limpar o filtro a CADA ciclo de secagem afecta o desempenho da sua máquina. - Demorará mais tempo a secar e, como resultado, utilizará mais electricidade durante a secagem. Recipiente de água... ! TEM de esvaziar o recipiente da água após CADA ciclo de secagem. PASSO 1. Puxe o recipiente da água na sua direcção e retire-o totalmente da secadora. PASSO 2. Esvazie toda a água acumulada no recipiente da água. PASSO 3. Instale novamente o recipiente da água, certificando-se de que está bem encaixado na respectiva posição. ! Não esvaziar o recipiente da água pode resultar em: - A máquina deixar de aquecer (pelo que a carga poderá estar ainda molhada no fim do ciclo de secagem). - A luz de ‘Esvaziar água’ poderá acender-se para indicar que o recipiente da água está cheio. Primeira Utilização do Sistema de Recolha de Água Quando a sua secadora é nova, o recipiente de água não recolhe a água sem que seja devidamente preparado para a primeira utilização; é um processo que demora 1 ou 2 ciclos de secagem. Depois de previamente preparada, o recipiente recolhe água durante cada ciclo de secagem.

Informações Importantes Unidade do condensador...

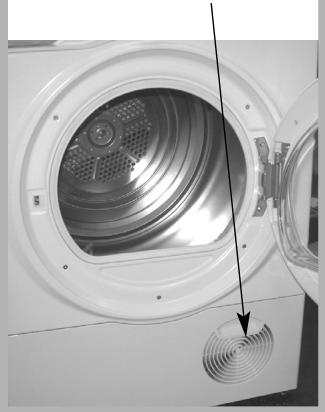

! É NECESSÁRIO limpar o cotão TODOS os meses. PASSO 1. Abra a tampa do condensador - segure na pega e puxe na sua direcção. PASSO 2. Retire o condensador, rodando os 3 grampos e puxando o condensador na sua direcção. (Pode existir alguma água nos tubos, o que é normal).

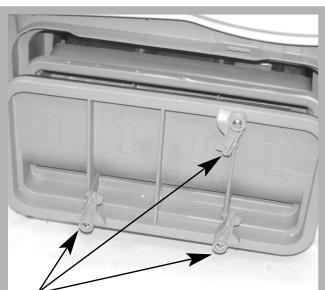

PASSO 3. Lave o condensador, a partir da parte posterior, com água para retirar quaisquer depósitos de cotão. PASSO 4. Instale novamente a unidade do condensador - certifique-se de que a unidade é totalmente empurrada, que os 3 grampos são bem apertados e que as setas de direcção no painel frontal do condensador estão a apontar para cima. Verifique se: - As setas de posição estão a apontar para cima. - Os 3 grampos são novamente afixados na posição de ‘bloqueio’. ! Não limpar o condensador pode provocar a falha prematura da sua secadora Rodar os 3 grampos Dados do produto… (Regulamento da UE 392/2012) Capacidade nominal da lavagem de algodão para o programa padrão com carga máxima 8 kg Eficácia energética de classe C Consumo de energia anual ponderado (AEc) 627.7 kWh Consumo por ano, com base em 160 ciclos de secagem do programa para algodões padrão com cargas totais e parciais e o consumo dos modos de baixo consumo. O consumo de energia real por ciclo depende do modo de utilização do aparelho. Esta secadora doméstica é uma Secadora condensadora não automática Consumo de energia: carga máxima Edry 5.26 kWh, carga parcial Edry1/2 2.91 kWh Consumo de energia: modo desligado (Po) 0.06 W O “programa de algodão padrão” adequado para peças de algodão molhadas para secagem normal que é o programa mais eficaz em termos de consumo de energia para algodões utilizados com cargas máximas e parciais é o modo Temperatura ELEVADA (Máxima). Tempo do programa (minutos): ponderado (Tt) carga máxima e parcial 115, carga máxima (Tdry) 150, carga parcial (Tdry1/2) 88 Eficácia de condensação de classe C Eficácia de condensação media (%) : carga máxima (Cdry) 73, carga parcial (Cdry1/2) 74, ponderado (Ct) carga máxima e parcial 74 Emissões de ruído acústico aéreas 69 dB(A) re 1 pW Estes dados também se encontram disponíveis no sítio Web em http://www.hotpoint-ariston.com/ha/

Onde colocar a sua máquina Ligações eléctricas Instale a sua máquina a alguma distância de ligações de gás, fogões, aquecedores e placas de cozinha, uma vez que as chamas podem danificar o aparelho. Se pretende instalar o aparelho mínima espaço 10 mm por baixo de uma bancada ou de um balcão, não se esqueça de deixar um espaço de 10 mm entre a mínima espaço bancada e quaisquer objectos 15 mm ou acima do tampo da máquina e um espaço de 15 mm entre as partes laterais da máquina e mobiliário ou paredes. Assegura assim a correcta circulação do ar. Certifique-se do seguinte antes de introduzir a ficha numa tomada de corrente eléctrica: A tomada tem de ter ligação à terra. A tomada deve ter capacidade para suster a potência máxima de máquinas, que está indicada na chapa de classificação (ver Descrição da máquina de secar). A tensão deve encontrar-se dentro dos valores indicados na chapa de classificação (ver Descrição da máquina de secar). A tomada deve ser compatível com a ficha da máquina. Se não for este o caso, substitua a ficha ou a tomada. ! A secadora não deve ser instalada ao ar livre, mesmo que seja num espaço abrigado. Pode ser extremamente perigosa a exposição à chuva ou tempestades. ! Depois de instalada, a cablagem eléctrica e ficha da máquina deve estar facilmente alcançável. ! Não utilize cabos de extensão. ! O cabo de alimentação não deve ser dobrado ou pisado. ! O fio de alimentação eléctrica deve ser verificado periodicamente e substituído por um fio preparado especialmente para esta secadora, apenas por técnicos autorizados (ver Reparações). Os cabos eléctricos novos ou mais compridos são fornecidos por revendedores autorizados por um custo adicional. ! O fabricante recusa qualquer responsabilidade caso estas regras não seja seguidas.

Ventilação Quando a secadora estiver em utilização, tem de existir uma ventilação adequada. Certifique-se de que coloca a sua máquina num ambiente que não seja húmido e de que existe uma ventilação adequada. O fluxo de ar em torno da secadora é essencial para condensar a água produzida durante a lavagem; a secadora não funciona em perfeitas condições se encerrada no espaço fechado ou armário. ! Não recomendamos a instalação da secadora num armário, mas o aparelho nunca deve ser instalado por trás de uma porta que se possa trancar, uma porta deslizante ou com uma dobradiça instalada no lado oposto à porta da máquina. ! Se utilizar a secadora numa sala pequena e fria, pode gerar-se alguma condensação. Drenagem da água Se a sua secadora estiver instalada junto a um ponto de canalização, a água pode ser canalizada para este sistema. Isto afasta a necessidade de esvaziar o recipiente de água. Se a secadora estiver empilhada sobre ou instalada junto à máquina de lavar roupa, pode partilhar o mesmo ponto de canalização. A altura do cano deve ser inferior a 1m A partir da parte inferior da secadora. Retire a mangueira da posição apresentada (ver diagrama). Retire a mangueira daqui... Encaixe uma extensão adequada da mangueira para a nova ...encaixe a nova localização apresentada (ver mangueira aqui. diagrama). ! Certifique-se de que o tubo não fica obstruído ou dobrado quando a secadora estiver na sua posição final.

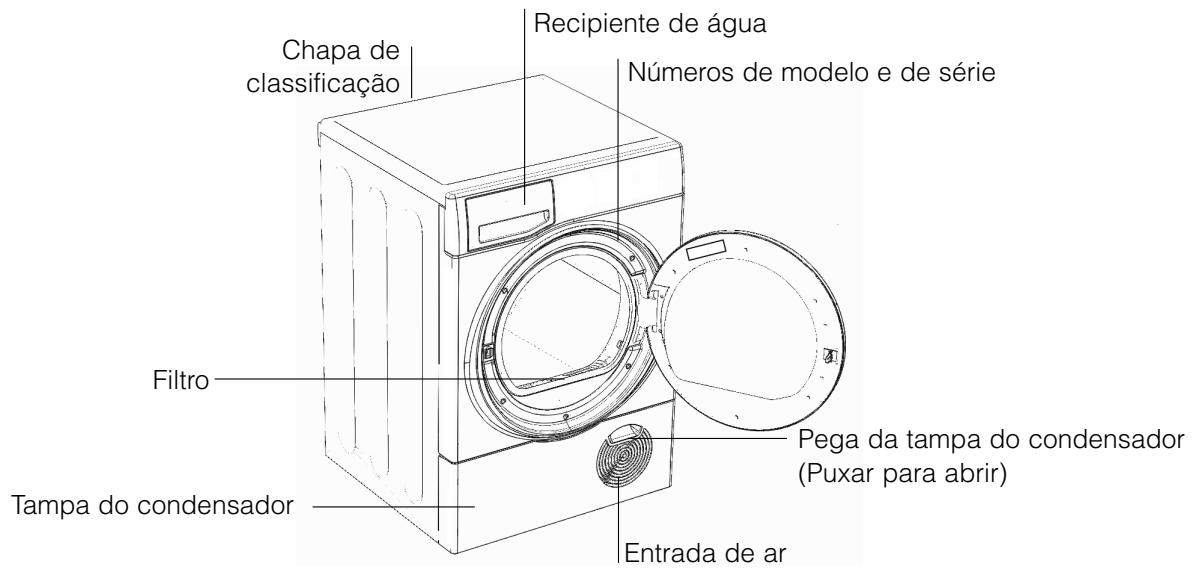

! Se tiver dúvidas sobre o mencionado acima consulte um electricista qualificado. Antes de iniciar a utilização da sua máquina de secar roupa Depois de instalar a sua máquina e antes de iniciar a sua utilização, limpe o interior do tambor para remover qualquer pó que se tenha acumulado durante o transporte. Descrição da máquina de secar Características

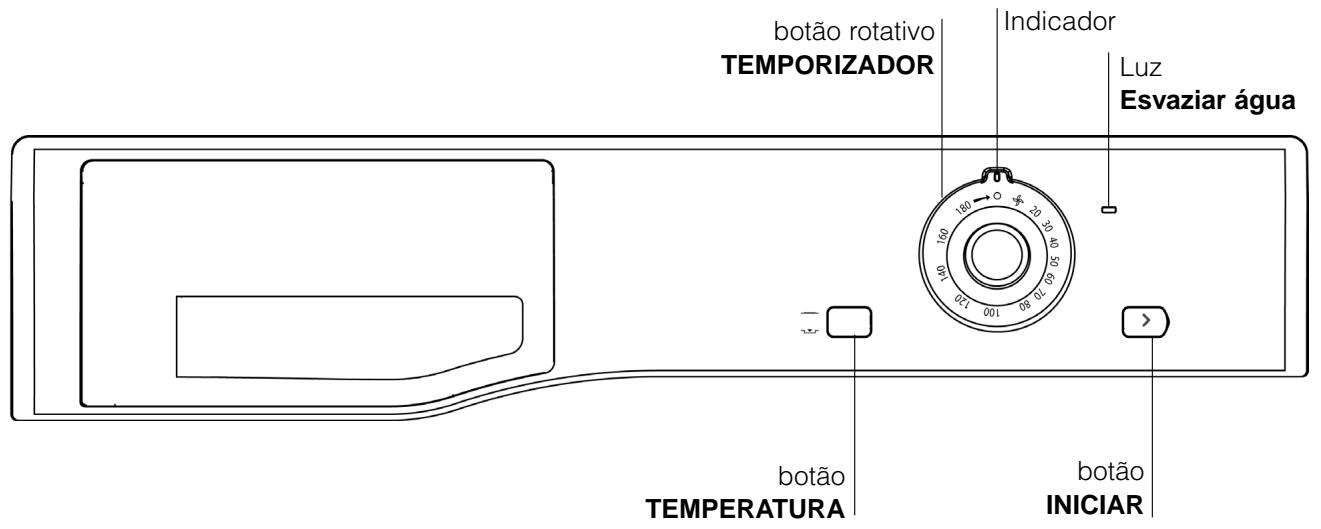

Recipiente de água Chapa de classificação Números de modelo e de série Filtro Pega da tampa do condensador (Puxar para abrir) Tampa do condensador Entrada de ar Painel de controlo botão rotativo TEMPORIZADOR botão TEMPERATURA O botão INICIAR inicia a secagem num programa seleccionado (ver Arranque e Programas). O botão TEMPERATURA selecciona a temperatura de secagem (ver Arranque e Programas). PARA FORA: Temperatura BAIXA PARA DENTRO: Temperatura ELEVADA Indicador Luz Esvaziar água botão INICIAR A luz indicadora Esvaziar água indica que o recipiente de água está cheio e deve ser esvaziado. A luz demora alguns segundos a apagar-se depois de colocar novamente o recipiente de água vazio e, para que a luz se apague, a secadora deve estar em funcionamento. Nota: Se a cuba da água se encher, a luz acende-se, a temperature é desligada e a sua roupa não seca. O botão TEMPORIZADOR define um tempo de secagem: rode-o da esquerda para a direita e nunca da direita para a esquerda, até que o indicador esteja a apontar para o tempo que pretende seleccionar (ver Arranque e Programas).

Escolher um programa

Ligue a secadora a uma tomada de corrente eléctrica.

Escolha a sua roupa de acordo com o tipo de tecido (ver Roupa).

3. Abra a porta e certifique-se de que o filtro está

limpo e bem colocado e de que o recipiente da água está vazio e na respectiva posição (ver Manutenção).

Carregue a máquina e certifique-se de que nenhuma peça fica presa no fecho da porta. Feche a porta.

5. Escolha o tempo de secagem, consultando a

tabela do Guia de Secagem para verificar o tipo de material que está a secar (ver Roupa). - Defina a temperatura com o botão TEMPERATURA. - Seleccione um tempo de secagem, rodando o botão TEMPORIZADOR da esquerda para a direita*. Nota:

6. Pressione o botão INICIAR para começar.

Durante o programa de secagem, pode verificar a sua roupa e retirar peças que já estejam secas enquanto as restantes continuam a secar. Quando fechar novamente a porta, prima o botão INICIAR de modo a retomar a secagem.

7. Cerca de 10 minutos antes do programa estar

concluído, entra na fase de ROTAÇÃO A FRIO (os tecidos são arrefecidos), que deve ser sem pre concluída.

8. Abra a porta, retire a roupa, limpe o filtro e

coloque-o novamente. Esvazie o recipiente de água e coloque-o novamente (ver Manutenção).

9. Desligue a secadora.

O programa ROTAÇÃO A FRIO pode ser utilizado para refrescar as fibras das peças de roupa. - Coloque o TEMPORIZADOR com o símbolo de rotação a frio em linha com o indicador do Passo 5, acima*, se necessitar desta função. Roupa Escolher a sua roupa Etiquetas de cuidado na lavagem

• Consulte os símbolos nas etiquetas das roupas, de modo a certificar-se de que os artigos podem ser utilizados na secadora.
• Escolha a roupa por tipo de tecido.
• Esvazie os bolsos e verifique os botões.
• Feche os fechos de correr e desaperte cintos e correias.
• Torça cada peça de modo a eliminar o máximo de água possível. Observe as etiquetas nas suas peças de roupa, especialmente se está a utilizar a secadora pela primeira vez. Os símbolos que se seguem são os mais comuns:

Pode ser seco na máquina Não pode ser seco na máquina Seque com a temperatura máxima ! Não carregue peças a pingar na secadora. Seque com a temperatura mínima Carga máxima Não carregue mais do que a capacidade máxima. Estes números referem-se ao peso em seco: Fibras naturais: 8 kg máx. Fibras sintéticas: 3 kg máx. ! NÃO sobrecarregue a máquina, uma vez que pode resultar num desempenho de secagem reduzido. Carga típica Nota: 1kg = 1000g Roupas Blusa de algodão Outros Vestido de algodão Outros Calças de ganga 10 fraldas Camisa de algodão Outros T-Shirt 150 g 100 g 500 g 350 g 700 g 1000 g 300 g 200 g 125 g Peças domésticas Capa de edredão em algodão (Duplo) Outros Toalha de mesa grande Toalha de mesa pequena Pano de cozinha Toalhão de banho Toalha de rosto Lençol de banho Lençol (solteiro) 1500 g 1000 g 700 g 250 g 100 g 700 g 350 g 500 g 350 g Peças não adequadas para secagem na máquina

• Artigos que contenham borracha ou materiais tipo borracha ou películas de plástico (almofadas ou material em PVC), quaisquer artigos inflamáveis ou objectos que contenham substâncias inflamáveis (toalhas vaporizadas com laca de cabelo).
• Fibras de vidro (alguns tipos de reposteiros).
• Artigos que tenham sido limpos a seco.
• Itens com o código ITCL (ver Peças delicadas). Podem ser limpos com produtos de limpeza a seco domésticos. Siga as instruções cuidadosamente.
• Peças volumosas (colchas, sacos-cama, almofadas, cobertas grandes, etc). Estes artigos expandem-se e podem impedir o fluxo de ar no interior da secadora. No fim de um ciclo de secagem, os algodões ainda devem estar húmidos caso tenha agrupado algodões e sintéticos. Se isto acontecer, basta aplicar mais um breve período de secagem. Nota: Nos últimos 10 minutos de cada período de tempo,procede-se à secagem a frio; tenha em consideração esta função ao definir o tempo, uma vez que este período não seca a sua roupa.

• Tecidos: artigos que sejam do mesmo tipo de tecido, mas que sejam de texturas e espessuras diferentes poderão não ter o mesmo tempo de secagem. Cobertores e cobertas de cama: artigos em acrílico (Acilan, Courtelle, Orion, Dralon) devem ser secos com especial cuidado com um TEMPERATURA BAIXA. Evite secar por um longo período de tempo.

• Quantidade de roupa: artigos únicos ou pequenas cargas podem demorar mais tempo a secar. Peças pregueadas ou enrugadas: leia as instruções de secagem do fabricante da peça. Artigos com goma: não seque estes artigos com peças sem goma. Certifique-se de que retira o máximo da solução de goma da carga antes de colocá-la na secadora. Não seque em demasiado: a goma transforma-se em pó e deixa a sua roupa mole, eliminando o propósito da goma. O quadro que se segue apresenta os tempos de secagem APROXIMADOS em minutos. Os pesos referem-se a artigos secos:

• Volumes: alguns artigos mais volumosos devem ser secos na máquina com cuidado. Sugerimos que remova estes artigos várias vezes, sacuda-os e volte a colocá-los na máquina até que estejam completamente secos. Estes tempos são aproximados e podem variar dependendo de: ! Não seque em demasiado as suas roupas. Todos os tecidos contêm um pouco de humidade natural, que os mantêm suaves e macios.

• Quantidade de água mantida nas roupas após o ciclo de centrifugação: as toalhas e peças delicadas retêm muita água. Calor Alto

• Definição de temperatura.
• Temperatura ambiente: se o espaço em que a máquina está instalada estiver frio, poderá demorar mais tempo a secar as suas roupas. Tempos de secagem Algodões

• Secagem: Se pretender engomar algumas das suas roupas, podem ser retiradas da máquina ainda um pouco húmidas. As restantes poderão ficar mais tempo, se precisar delas completamente secas. Tempos de secagem de 800-1000rpm na máquina de lavar 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 7 kg 8 kg

Sintéticos Tempos de secagem em centrifugação reduzida na máquina de lavar 1 kg 2 kg 3 kg

Baixo Calor Delicados Tempos de secagem em centrifugação reduzida na máquina de lavar (Acrílicos) 1 kg 2 kg

Avisos e Sugestões ! O equipamento foi concebido e construído de acordo com normas de segurança internacionais. Estes avisos são apresentados por razões de segurança e devem ser seguidos minuciosamente. Segurança Geral Esta secadora não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimento, a menos que tenham supervisão ou instruções quanto à utilização do aparelho por parte de uma pessoa responsável pela sua segurança. Esta secadora foi concebida para utilização doméstica e não utilização profissional. Não toque no equipamento com os pés descalços, nem com as mãos ou pés molhados. Desligue a máquina retirando a ficha e não puxando o fio. As crianças não devem aproximar-se da secadora durante a sua utilização. Depois da utilização da secadora, desligue-a no botão e da corrente eléctrica. Mantenha a porta fechada de modo que as crianças não utilizem a máquina como um brinquedo. As crianças não devem ser deixadas sozinhas para se garantir que não brincam com a secadora. O aparelho deve ser instalado correctamente com a ventilação adequada. A entrada de ar na parte frontal da máquina de secar nunca deve estar obstruída (ver Instalação). Nunca utilize a secadora em carpetes, cuja altura impeça o ar de entrar na secadora a partir da base. Verifique se a secadora está vazia antes de carregá-la. O painel traseiro da secadora pode ficar muito quente. Nunca toque neste painel durante a utilização. Não utilize a secadora sem que o filtro, o recipiente de água e o condensador estejam seguramente afixados nas respectivas posições (ver Manutenção). Não sobrecarregue a secadora (ver Roupa para além das cargas máximas). Não carregue peças que estejam a pingar. Verifique cuidadosamente todas as instruções nas etiquetas das roupas (ver Roupa). Não seque artigos grandes e muito volumosos. Não seque fibras acrílicas a altas temperaturas. Complete cada programa com a respectiva Fase de rotação a frio. Não desligue a máquina quando ainda existirem artigos quentes no interior. Limpe o filtro após cada utilização (ver Manutenção). Esvazie o recipiente de água e coloque-o novamente (ver Manutenção). Limpe a unidade do condensador após intervalos regulares (ver Manutenção). Não permita a acumulação de resíduos na secadora. Nunca suba para cima da secadora. Pode resultar em ferimentos. Siga sempre as normas e requisitos eléctricos (ver Instalação). Compre sempre peças sobressalentes e acessórios originais (ver Reparação). Para reduzir o risco de ocorrência de incêndios na máquina de secar roupa, deve ter em conta os seguintes aspectos: Seque apenas artigos que tenham sido lavados com água e detergente, enxaguados e centrifugados. Existe um risco de incêndio se secar peças que NÃO tenham sido lavadas com água. Não seque peças de vestuário que tenham sido tratadas com produtos químicos. Não seque peças de roupa que tenham sido manchadas ou impregnadas com óleo ou azeite, uma vez que isto representa um perigo de incêndio. As peças de roupa contaminadas com óleo podem inflamar espontaneamente, sobretudo quando são expostas a fontes de calor, como uma máquina de secar roupa. As peças de roupa podem ficar quentes, provocando uma reacção de oxidação com o óleo. A oxidação gera calor. Se não for o possível evacuar o calor, as peças de roupa podem ficar quentes o suficiente para se incendiarem. Amontoar, empilhar ou guardar peças de roupa contaminadas com óleo pode impedir a evacuação do calor, causando o perigo de incêndio. Se for inevitável que os tecidos contaminados com óleo ou azeite, ou outros que tenham sido contamina dos com produtos para o cabelo sejam colocados numa máquina de secar roupa, devem, em primeiro lugar, ser lavados com detergente extra – isto irá diminuir, mas não eliminar, o perigo. A fase de refrescamento deve ser utilizada para reduzir a temperatura das peças de roupa. Estas não devem ser retiradas da máquina de secar e colocadas umas sobre as outras ou guardadas enquanto estão quentes. Não seque peças de roupa que foram anteriormente lavadas ou limpas com, ou impregnadas ou sujas com, gasolina, solventes para lavagem a seco ou outras substâncias inflamáveis ou combustíveis. Substâncias altamente inflamáveis habitualmente utilizadas em ambientes domésticos, incluindo óleo alimentar, acetona, álcool desnaturado, querosene, anti-nódoas, terebintina, ceras e decapantes de cera. Certifique-se de que estas peças de roupa foram lavadas em água quente com uma quantidade extra de detergente antes de serem secas na máquina de secar. Não seque peças de roupa contendo espuma de borracha (também conhecida como espuma de látex) ou materiais de textura semelhante a borracha. Os materiais de espuma de borracha podem, quando aquecidos, incendiar por combustão espontânea. Amaciadores para a roupa ou produtos semelhantes não devem ser utilizados na máquina de secar para eliminar os efeitos de electricidade estática excepto se este método for especificamente recomendado pelo fabricante do produto amaciador para a roupa. Não seque peças de roupa interior que contenham reforços de metal, por exemplo, sutiãs com aros de metal. No caso de os reforços de metal se soltarem durante a secagem, podem ocorrer danos na máquina de secar. Não seque na máquina artigos de borracha ou plástico como toucas de banho ou coberturas impermeáveis para bebés, polieteno ou papel. Não seque na máquina artigos com componentes de borracha, peças de roupa com almofadas de espuma de borracha, almofadas, galochas e calçado de desporto com revestimento de borracha. Remova todos os objectos dos bolsos, em especial, isqueiros (risco de explosão). ! AVISO: Nunca parar a secadora antes do fim do ciclo de secagem, a menos que todos os artigos sejam rapidamente retirados e espalhados de modo a dissipar o calor. Poupar energia e respeitar o ambiente Torça as peças de vestuário para eliminar o excesso de água antes de colocá-las na máquina de secar (se primeiro utilizar uma máquina de lavar, seleccione um ciclo de centrifugação elevado).Ao fazer isto, poupa tempo e energia durante a secagem. Seque sempre com cargas completas – assim, poupa energia: artigos únicos ou pequenas cargas podem demorar mais tempo a secar. Limpe o filtro após cada utilização para cortar nos custos de consumo de energia (ver Manutenção).

Manutenção e Cuidado

Desligar a electricidade ! Desligue a secadora quando não estiver em utilização, durante tarefas de limpeza e durante todas as operações de manutenção. Limpar o filtro depois de cada ciclo O filtro é uma parte importante da sua secadora: acumula restos de fibras e resíduos que se formam durante a secagem. Pequenos objectos também podem ficar presos no filtro. Assim, após a secagem, limpe o filtro, lavando-o debaixo de água corrente ou limpe com o seu aspirador. Caso o filtro fique entupido, o fluxo de ar no interior da secadora fica seriamente comprometido: os tempos de secagem prolongam-se e consome mais energia. Também pode danificar a sua secadora. O filtro encontra-se na grelha frontal da secadora (ver diagrama). Remoção do filtro:

1. Puxe a pega de plástico do filtro para cima (ver

2. Abra o filtro e limpe o cotão do interior.

3. Volte a colocá-lo correctamente.

Certifique-se de que o filtro está completamente encaixado na grelha da máquina.

4. Remova quaisquer vestígios de cotão acumulados

na parte interior da porta e em volta dos vedantes da porta. ! Não utilize a máquina sem colocar novamente o filtro. Esvazie o recipiente de água após cada ciclo Puxe o recipiente para fora da secadora e esvazie-o num local adequado. Coloque novamente o recipiente de água de forma segura. ! Verifique sempre o recipiente de água e esvazie-o antes de iniciar um programa de secagem novo. Verificar o tambor depois de cada ciclo Rode o tambor manualmente, de modo a remover pequenos objectos (lenços) que podem ter ficado na máquina. Limpar o tambor ! Não utilize agentes de limpeza de aço inoxidável ou palha de aço, abrasivos, para limpar o tambor. É possível que uma película colorida comece a aparecer no tambor de aço inoxidável. Tal poderá ser causado por uma combinação de água e/ou agentes de limpeza como, por exemplo, amaciador de tecido da lavagem. Esta película colorida não afectará o desempenho do secador. Limpar a unidade do condensador Periodicamente (todos os meses), retire a unidade do condensador e limpe qualquer acumulação de cotão que se encontre entre as placas, enxaguando por baixo de água corrente fria. Este procedimento deve ser concluído com água fria a partir da parte traseira do condensador. Remoção do condensador:

1. Desligue a secadora e abra a porta.

2. Abra a tampa do condensador (ver diagrama).

Solte os três suportes, rodando-os da direita para a esquerda a 90° e, em seguida, puxando a pega para removê-los da secadora.

3. Limpe a superfície dos vedantes e coloque

novamente, certificando-se de que os suportes estão bem fixos. Limpeza As partes externas de metal ou em plástico e borracha podem ser limpas com um pano húmido. Periodicamente (de 6 em 6 meses), aspire a grelha da entrada de ar frontal para retirar qualquer acumulação de cotão, linho ou pó. Remova também a acumulação de cotão da parte frontal do condensador e áreas dos filtros e limpe ocasionalmente com um aspirador. ! Não utilize solventes nem produtos abrasivos. ! A sua secadora utiliza componentes de rolamentos especiais que não necessitam de lubrificação. ! Verifique a sua secadora regularmente por técnicos autorizados, de modo a certificar-se da segurança eléctrica e mecânica (ver Reparação).

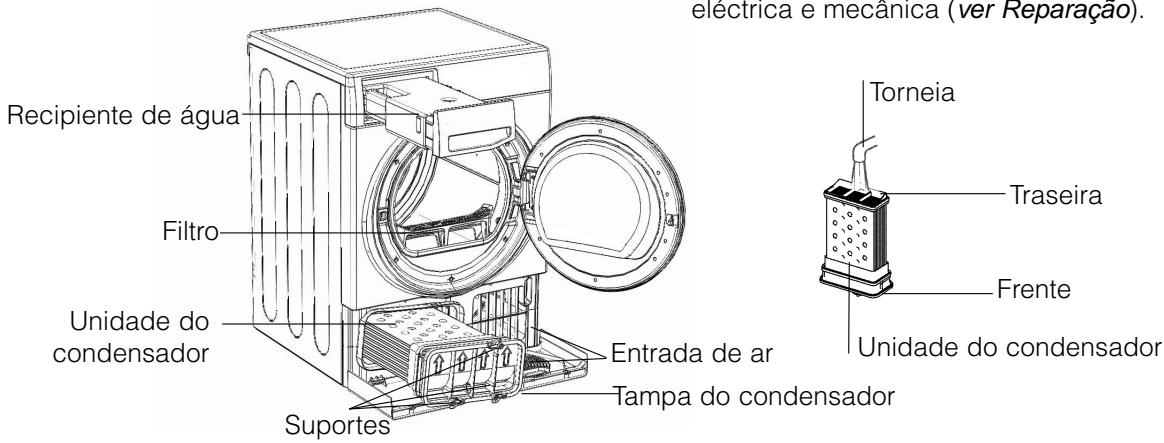

Torneia Recipiente de água Traseira Filtro Frente Unidade do condensador Entrada de ar Unidade do condensador Tampa do condensador Suportes

Resolução de problemas Um dia a sua máquina parece não querer funcionar. Antes de contactar o seu Centro de Serviços (ver Reparação), analise as seguintes sugestões de resolução de problemas: Problema: Causas possíveis / Solução: A secadora não inicia.

Demora muito tempo a secar

A ficha não está ligada à tomada, ou não está a fazer contacto. Ocorreu uma falha de energia. Há um fusível queimado. Experimente ligar outro aparelho à tomada. Está a utilizar um cabo de extensão? Experimente ligar o fio de alimentação da secadora directamente à tomada. A porta está bem fechada? O botão TEMPORIZADOR não foi posicionado correctamente (ver Arranque e Programas). O botão INICIAR não foi posicionado correctamente (ver Arranque e Programas). O filtro não foi limpo (ver Manutenção). O recipiente de água tem de ser esvaziado? A luz de esvaziar água está acesa? (ver Manutenção). O condensador tem de ser limpo? (ver Manutenção). A definição de temperatura não é ideal para o tipo de tecido que está a secar (ver Arranque e Programas, e ver Roupa). O tempo de secagem correcto não foi seleccionado para a carga (ver Roupa). A grelha de entrada de ar está obstruída (ver Instalação, e ver Manutenção). As peças estavam demasiado molhadas (ver Roupa). A secadora foi sobrecarregada (ver Roupa).

Antes de contactar o Centro de Serviços:

Utilize o guia de resolução de problemas para ver se consegue resolver o problema (ver Resolução de problemas). Caso contrário, desligue a secadora e contacte o Centro de Serviço mais próximo. Peças sobressalentes Esta secadora é uma máquina complexa. Repará-la sozinha ou através de um técnico não autorizado pode provocar danos a uma ou mais pessoas, pode danificar a máquina e pode invalidar a garantia das peças sobressalentes. Contacte um técnico autorizado se tiver problemas durante a utilização da máquina. O que dizer ao Centro de Serviço: nome, morada e código postal. número de telefone. o tipo de problema. a data de compra. o modelo do aparelho (Mod.). o número de série (S/N). Estas informações podem ser encontradas na etiqueta de dados, no interior da porta da máquina.

Informações Acerca de Reciclagem e Eliminação de Resíduos Como parte do nosso continuado empenho em ajudar o ambiente, reservamo-nos o direito de utilizar componentes de qualidade, de modo a manter os custos baixos para os clientes e minimizar o desperdício de material. Eliminação do material da embalagem: siga os regulamentos locais, de modo que a embalagem possa ser reciclada. De modo a minimizar o risco de lesões para crianças, remova a porta e a ficha e corte o fio eléctrico do aparelho. Elimine estas peças separadamente a fim de assegurar que o aparelho não possa mais ser ligado a uma tomada eléctrica. Recolha dos electrodomésticos A directiva Europeia 2012/19/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Este equipamento está em conformidade com as seguintes directivas da UE: - 2006/95/EC (Equipamento de Baixa Tensão) - 2004/108/EEC (Compatibilidade Electromagnética)
