MANUAL DE UTILIZADOR MI 1600 Meireles
Instalação – Utilização – Manutenção
1 Instruções de Segurança 3
1.1. Energia de Alimentação 4
1.2. Cabo de Alimentação e Outros Cabos 4
1.3. Humidade e Água 4
1.4. Limpeza 3
1.5. Precauções Gerais 4
2 Utilização e Funcionamento 6
2.1. Instalação 6
2.3. Utilização 7
2.4. Recipientes 7
2.5. Sensores 8
2.6. Utilização 10
2.7. Ativar função power ( zona dooster ) 10
2.8. Limite de Tempo em Funcionamento 12
2.2. Ligação Eléctrica 6
2.9. Funcionamento do temporizador 12
3 Imagens 24
4 Pós Venda 25
5 Conservação do Ambiente 25
1 INSTRUÇÕES DE SEGURANÇA
ATENÇÃO
Risco de choque eléctrico Não Abrir
Atenção: para evitar o risco de choque eléctrico não retire o fundo. O interior não contém peças que possam ser reparadas pelo utilizador. Solicite assistência a pessoal qualificado.
Avisos Importantes
Antes de utilizar o seu aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras.
Antes de pôr o seu aparelho em funcionamento, e de forma a garantir uma utilização correcta, não o utilize se:
- Caiu ao chāo;
- Notar algum vestígio de dano;
- Durante o seu funcionamento surgir alguma anomalia;
Para evitar perigos e deterioração do seu aparelho por utilizações incorrectas, aconselha - se uma leitura cuidadosa das instruções.
O seu aparelho não deverá ser utilizado para outros fins que não estejam previstos no manual de instruções. A sua segurança está prevista apenas para uso doméstico e não para uso comercial. A utilização incorrecta não será abrangida e cancela automaticamente o direito da garantia.
Após a utilização, desligue o disco eléctrico por meio do seu dispositivo de comandos e não confie no detector de caçarola.
Objectos metálicos tais como facas, garfos, colheres e tampas não devem ser colocados sobre a superfície da placa dado que podem ficar quentes.
O aparelho não está destinado a ser colocado em funcionamento por meio de um temporizador ou de um sistema de comando à distância separado.
Este aparelho não está previsto para ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou por pessoas com falta de experiência ou conhecimento, a menos que estejam sobre supervisão ou instruções respeitantes à utilização do aparelho, dadas por pessoa responsável pela sua segurança.
As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.
Assistência
Certifique-se que, em caso de avaria, entrega o seu aparelho para assistência a um técnico qualificado.
NAO PERMITA QUE AS CRIANÇAS UTILIZEM APARELHOS ELÉCTRICOS SEM VIGILÂNCIA.
NÃO PERMITA QUE CRIANÇAS OU ADULTOS COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIS REDUZIDAS, OU PESSOAS COM FALTA DE EXPERIÊNCIA / CONHECIMENTO, UTILIZEM APARELHOS ELÉCTRICOS SEM VIGILÂNCIA.
1.1. Energia de Alimentação
- Verifique se a voltagem da rede eléctrica é compatível com a indicada no aparelho. Caso não corresponda consulte um centro de assistência autorizado ou o serviço de apoio ao cliente.
1.2. Cabo de Alimentação e Outros Cabos
Desligue o seu aparelho sempre que não o estiver a utilizar.
Não enrole nem puxe pelo fio para desligar o aparelho, nem o utilize para envolver o aparelho. Mantenha o fio longe de superfícies aquecidas.
Nunca utilize este aparelho se este tiver um fio ou ficha danificados, ou se não estiver a funcionar adequadamente. Caso o cabo de alimentação esteja danificado, não utilize o seu aparelho, leve-o a um centro de assistência técnica autorizado para que o substituam.
1.3. Humidade e Água
Não deixe que o seu aparelho apanhe água sobre qualquer forma, já que tal poderá ser perigoso. PARA EVITAR O PERIGO DE INCÊNCIO OU CHOQUE ELÉCTRICO NÃO EXPONHA O APARELHO À ÁGUA OU HUMIDADE. Não coloque o seu aparelho debaixo de água (por exemplo para lavagem).
1.4. Limpeza
- Deixe arrefecer a placa e limpe-a completamente, pois os restos podem ficar muito dificeis de remover quando reaquecidos.
- Utilize produtos adequados à limpeza das placas vitrocerâmicas.
- Não utilize esponjas abrasivas ou detergentes em pó que podem arranhar a superfície do vidro.
- use spray de limpar fornos, pois é muito agressivo e pode danificar a superfície de vidro.
- A limpeza da placa vitrocerâmica não deve ser efectuada com aparelho de limpeza a vapor ou similar.
- Para remover pequenos resíduos utilize água quente e um pouco de detergente, passe água limpe e seque com um pano macio ou papel.
- Eliminar qualquer detergente residual, pois pode prejudicar o vidro quando aquecido.
- Para incrustações severas recomenda-se a utilização de uma espátula adequada para a limpeza do vidro (ver figura 5).
- Atenção: No caso de derreterem na placa objectos de plástico, açúcar ou alimentos açucarados, devem ser eliminados enquanto quentes com o auxílio de uma espátula e com todo o cuidado para evitar queimaduras.
1.5. Precauções Gerais
- A instalação do aparelho deve ser efectuada por pessoal técnico qualificado, conhecedor das normas de instalação e regulamentação em vigor
- É muito importante que este manual de instruções seja conservado juntamente com o aparelho no caso de transferência de propriedade.
- Deve vigiar as crianças durante todo o tempo de utilização de modo a evitar que possam tocar as superfícies quentes ou permaneçam junto do aparelho durante o seu funcionamento.
-
Antes de se proceder às operações de manutenção e de limpeza desligar o aparelho da electricidade e aguardar que o mesmo esteja completamente frio.
-
O cabo de alimentação do aparelho não deve ser substituído pelo utilizador, para isso deve contactar exclusivamente pessoal técnico competente.
- No caso de eventuais reparações contactar sempre um Centro de Assistência Técnica autorizado e exigir peças sobresselentes originais.
- As reparações efectuadas por pessoal não competente podem causar danos.
- ATENÇÃO: Se a superfície estiver partida, desligue o aparelho (actuando no dispositivo de protecção da rede de alimentação), para evitar a possibilidade de choque eléctrico.
A placa foi concebida de modo a não interferir no funcionamento dos outros equipamentos eléctricos, na medida em que estes últimos respeitem as normas que lhes sejam aplicáveis.
A placa de Indução gera campos magnéticos na sua vizinhança.
Para que não existam interferências entre a placa e um estimulador cardíaco é necessário que este último tenha sido concebido de acordo com as normas aplicáveis.
No entanto recomendamos às pessoas que utilizam aparelhos cardíacos tipo pace-maker que consultem o seu médico ou o fabricante do aparelho acerca de eventuais incompatibilidades do aparelho.
Em caso de dúvida não deve utilizar uma placa com indução.
2 UTILIZAÇÃO E FUNCIONAMENTO
2.1. INSTALAÇÃO
Cortar o plano de trabalho respeitando as medidas indicadas na figura 1
A placa deve instalar-se numa superficie completamente plana, para evitar o risco de partir o vidro.
Se existem travessas de reforço na zona de encaixe devem ser retiradas.
Introduzir a placa na abertura do móvel de modo a ficar centrada.
Para evitar infiltrações aplicar o material de vedação (fornecido) em toda a periferia da placa tendo o cuidado para que os extremos coincidam sem se sobreporem (ver figura 2).
Não utilizar silicone para vedar a placa dado que se tornará impossível retirá-la, no caso de uma eventual futura manutenção.
Fixar a placa com as abraçadeiras fornecidas.
A tracção dos parafusos será suficiente para fixar a placa (ver figuras 3).
A placa deve ser instalada à distância mínima de 50 mm da parede posterior e de 100 mm de uma parede lateral.
A eventual presença de um móvel suspendido por cima do plano de trabalho deve estar à distância mínima do plano de 600 mm.
A eventual presença lateral de um móvel mais alto do que a placa deve estar à distância mínima de 300 mm.
Materiais combustíveis, como por exemplo cortinas, devem estar à distância mínima de 500 mm.
Se a placa estiver instalada por cima de uma gaveta deve existir uma divisória entre a parte inferior da placa e a gaveta, de forma a evitar contacto acidental com o fundo quente da placa.
A placa deverá ser colocada a uma distância mínima de 60 mm da divisória ou do forno que se encontrar imediatamente debaixo dela (ver figura 4).
Ventilação
Deve prever os espaços para ventilação descritos na figura 4. nomeadamente uma saída de ar quente com pelo menos 10mm de altura na frente e em toda a largura da placa e uma entrada de ar fresco na traseira.
Tanto a entrada de ar fresco como a saída de ar quente são fundamentais para um funcionamento correto e eficaz da placa de indução, prolongam a vida útil e evitam avarias no equipamento.
2.2. LIGAÇÃO ELÉCTRICA
A ligação do aparelho à rede eléctrica deve ser efectuada por uma pessoa qualificada e seguindo as normas de segurança em vigor.
Antes de proceder à ligação da placa, verificar se a instalação eléctrica e o dispositivo de protecção estão de acordo com as características técnicas do aparelho.
Antes de efectuar a ligação eléctrica verificar se a instalação doméstica e o dispositivo limitador suportam a carga do aparelho (ver placa de características do aparelho).
No caso de instalação da placa por cima de um forno, a ligação eléctrica dos dois aparelhos deve ser efectuada separadamente, quer para facilitar a extracção dos aparelhos quer por motivos de segurança eléctrica.
Para ligar a placa à rede eléctrica, é necessário instalar entre o aparelho e a rede um interruptor omni-polar com abertura mínima entre os contactos de 3 mm, apropriado à carga e correspondente às normas de segurança em vigor.
O condutor de terra, identificado pelas cores verde/amarelo, não deve ser interrompido pelo interruptor.
Os aparelhos estão dotados de cabo de alimentação e estão preparados para funcionar com uma frequência de 550/60 Hz.
De acordo com os modelos, ver nos quadros de características técnicas, a alimentação eléctrica pode ser monofásica, bifásica ou trifásica.
O cabo de alimentação adequado, monofásico tipo HO5VV-F e trifásico HO5RR - F
O cabo de alimentação deve ser posicionado de modo a que nenhum ponto possa atingir uma temperatura
Controlar também que a instalação de alimentação está dotada de eficaz ligação à terra correspondendo às normas de segurança em vigor, e que o interruptor omni-polar está acessível com a placa instalada.
Não utilizar reduções, derivações ou adaptadores, dado que se podem verificar sobreaquecimentos e riscos de incêndio.
O fabricante declina qualquer responsabilidade no caso em que as normas em vigor não sejam respeitadas e não se considera responsável por danos e/ou prejuízos resultantes de instalação e/ou utilização incorrectas.
2.3. UTILIZAÇÃO
Se o vidro partir desligar imediatamente a placa da rede eléctrica.
Os alimentos embrulhados em papel de alumínio não se podem cozinhar directamente sobre o vidro.
Cada zona de trabalho está definida por um contorno.
Para realizar operações que não necessitem de calor intenso aproveite o calor residual das zonas de aquecimento, digito " H " no display.
Mantenha a ebulição com o nível de potência mais baixo possível, para poupar energia.
Não deixar nenhum objecto sobre a zona de cozinhado da placa, mesmo que esta não esteja em funcionamento.
2.4. RECIPIENTES
O recipiente é uma parte fundamental do sistema de indução.
As propriedades do recipiente têm uma importância muito grande nos resultados do sistema.
É fundamental que o recipiente tenha o fundo completamente plano
Recipientes de alumínio ou de cobre não funcionam neste aparelho de indução
As zonas de indução só funcionam com recipientes de fundo ferromagnético.
Se um íman for atraído pelo fundo do recipiente, ele será ferromagnético e assim pode ser utilizado nas zonas de aquecimento por indução, ver figura 7.
Deve usar um recipiente com um diâmetro semelhante ao da área a utilizar e de fundo espesso.
Os recipientes não devem ter fundo áspero para evitar riscar o vidro e devem estar limpos e secos antes de serem colocados sobre a placa vitrocerâmica.
Se utilizar recipientes não adequados, o termóstato desactivará antes de alcançar a temperatura requerida, prolongará o tempo de cozinhado e desperdiça energia.
Recomenda-se tapar os recipientes enquanto cozinha, com isto economizará uma quantidade considerável de energia.
Recomendamos a utilização de recipientes em aço inoxidável que possuem fundo plano e com boa condutibilidade térmica, permitindo reduzir os tempos de cozinhado.
As zonas de indução possuem um sistema de detecção de recipientes.
Uma zona de indução não funcionará se não existir sobre ela um recipiente com determinado tamanho mínimo.
| Diâmetro mínimo dos recipientes | |
| Zonas 2 e 4 Zonas 1 e 3 | |
| 9 cm 13 cm | |
Se tentar ligar uma zona de indução a qual não possua recipiente sobre ela, ou possua um recipiente demasiado pequeno, será mostrada uma indicação de falha no display "U" ou display a piscar.
No fim do cozinhado desligar as zonas actuando no sensor " Desligar " do comando digital.
Os diâmetros acima mencionados referem-se a recipientes com boas características de indução.
Recipientes com fraca capacidade para serem induzidos, podem necessitar de um diâmetro superior, aumento no diâmetro que pode atingir 35%.
2.5. SENSORES
Este aparelho está equipado com sensores electrónicos, que são activados colocando o dedo por cima dos símbolos. Por favor, tenha em atenção que só pode utilizar um sensor de cada vez, excepto para desligar uma zona actuando em simultâneo nos sensores " + " e " -".
Nunca coloque objectos na zona dos sensores; a zona dos sensores deve permanecer desocupada para evitar a ocorrência de erros.
Se ocorrer um erro, todas as zonas serão desligadas e os indicadores de calor residual activados.
Não utilizar luvas para tocar nos sensores
Deve tocar nos sensores com o dedo limpo e seco, e de modo suave
Modelo MI 2601
 | SensorLigar - Desligar | Ligar a placa:Todos os display marcam "0" e um ponto decimal intermitente.Desligar a placa:O display indica "H", calor residual, se a zona ainda estiver quente.Se ao fim de 10 segundos nenhuma zona for seleccionada a placa desliga-se automaticamente. |
 | SensorAumentarPotência | Aumentar para:Aumentar o nível de potência.Este sensor em simultâneo com o sensor diminuir desliga a zona |
 | ||
 | SensorDiminuirPotência | Diminuir para:Diminuir o nível de potência.Este sensor em simultâneo com o sensor aumentar desliga a zona |
 | ||
 | SensorBloquear | Bloquear para:Bloquear o uso de sensores durante a utilização.Bloquear o uso de sensores quando a placa está desligada de modo a evitar ser ligada acidentalmente ( crianças, limpeza ...).Para activar / desactivar esta função o sensor deve ser tocado continuamente durante 3 segundos.Mesmo com a função bloqueio activa é possível desligar as zonas uma a uma, ou toda a placa em simultâneo. |
 | ||
 | SensorAumentarTempo | Aumentar tempo para:Aumentar o tempo a temporizar.Este sensor em simultâneo com o sensor diminuir desliga a função temporizador. |

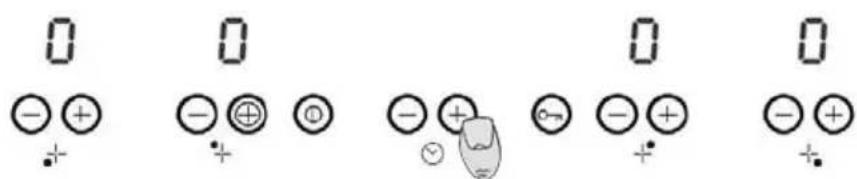

2.6. UTILIZAÇÃO
Desligar uma placa
Quando uma placa está em funcionamento as zonas podem ser desligadas premindo a tecla (-) e (+) simultaneamente. Aparece no display o 0 e ouve-se um sinal sonoro.
2.7 ATIVAR FUNÇÃO POWER ( ZONA DOOSTER )

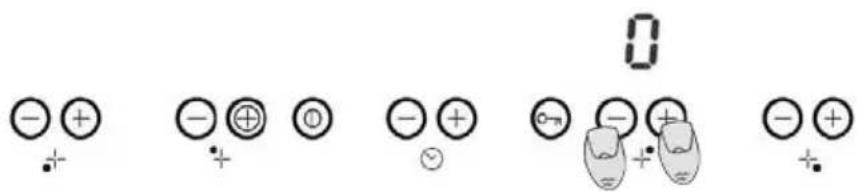

Todas as zonas dispõem de um nível de potência power " aumento de potência "
Seleccionar a zona desejada e com o sensor (-) colocar a zona no nível 9.
Premindo o sensor (+) da zona selecionada visualiza-se um P "função power ativa"
A função power, só funciona durante os primeiros 10 minutos, passando de seguida para o nível 9.
Potências
| Nível Zona 1 e 3 Zona 2 e 4 | ||
| P 2000 W 1600 W | ||
| 9 1800 W 1200 W | ||
| 8 1300 W 1000 W | ||
| 7 1100 W 800 W | ||
| 6 900 W 600 W | ||
| 5 800 W 500 W | ||
| 4 500 W 400 W | ||
| 3 300 W 300 W | ||
| 2 200 W 150 W | ||
| 1 100 W 75 W | ||
Escolha de Potência
Esta placa dispõe de um sistema de " limite de potência Eco " O utilizador pode reduzir a potência total da placa
Quando liga a placa a potência máxima é de 7200 W, esta pode ser reduzida pelo utilizador para 2800W, 3500W, 6000W.

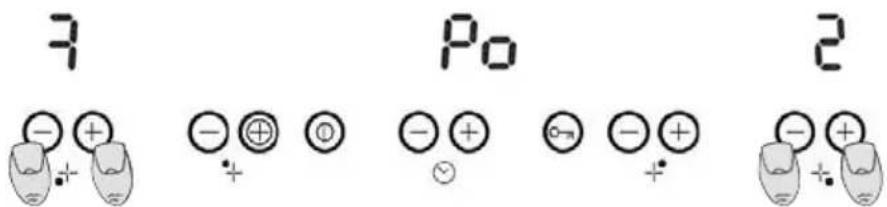

Escolha de limites de potência Eco
A sequência para escolher um novo limite de potência é:
- durante os primeiros 30 segundos após ligar o aparelho
- A placa tem de estar desbloqueada e todas as zonas desligadas
- premir ao mesmo tempo as teclas (+) e (-) das zonas 1 e 4.
Uma vez feito isto, é emitido um sinal sonoro e Po aparecerá no display do temporizador e o limite de potência actual aparecerá no display da zona 1 e no display da zona 4 (7200W).
Para seleccionar uma nova potência limite:
Com os sensores (+) e (-) o limite de potência é escolhido, as potências selecionáveis são: 2800W, 3500W, 6000W, 7200W. Quando a potência é 7200W, se os sensores (+) ou (-) são premidas a potência muda para 2800W.
A sequência para terminar de gravar o novo limite de potência é :
- premir ao mesmo tempo os sensores (+) e (-) das placas 1 e 4.
- uma vez feito isto, a nova potência é gravada e não há uma reinicialização do sistema.
Para terminar sem alterações de gravação:
se durante 60 segundos não há nenhuma ação, as alterações não foram gravadas e há uma reinicialização do sistema.
Limitação da Potência na placa
Cada vez que o utilizador tentar aumentar a potência, o nível de potência total da placa é calculada, se este nível de potência total é maior que o limite de potência da placa escolhida anteriormente o aumento de potência não é permitido, um bipe de erro soa e o display mostra um "r" por 3 segundos.
premir o sensor de bloqueio ( de chave ), por 3 segundos, a função de bloqueio é ativada e desativada, se o simbolo da chave aparece e a placa não está bloqueada.
2.8. LIMITE DE TEMPO EM FUNCIONAMENTO
Por razões de segurança, quando é excedido um tempo máximo de funcionamento, a zona desactivar-se-á automaticamente.
O tempo máximo de funcionamento depende do nível escolhido para a zona:
| nível 1 - 10 horas nível 4 - 10 horas nível 7 - 10 horas | |
| nível 2 - 10 horas nível 5 - 10 horas nível 8 - 10 horas | |
| nível 3 - 10 horas nível 6 - 10 horas nível 9 - 3 horas |
2.9. FUNCIONAMENTO DO TEMPORIZADOR
O valor do tempo pode ser selecionado entre 1 e 99 minutos, é possível colocar o tempo para uma zona em qualquer nível de potência (0 .. 9), o utilizador pode selecionar apenas uma zona de cada vez para a função do temporizador.
Pressionar o sensor de temporizador (+) ou (-), soa um sinal sonoro e o visor mostra o simbolo "temporizador" de 00 e os displays mostram um "i" a piscar, indicando que uma zona tem o temporizador ativado.
Seleccionar uma zona com tempo
Quando o temporizador está a aguardar a selecção de uma zona, a zona é seleccionada pressionando o sensor da zona desejada. Um som dispara e pisca no display da placa a indicar que não está seleccionada a potência dessa placa.
O display do temporizador começa a piscar indicando que o tempo tem de ser seleccionado.
Só pode ser escolhida uma zona de cada vez.
Colocar o nivel de potência desejada
Com o sensor (+) seleciona-se a potência desejada
Colocar o tempo desejado com as teclas (+) e (-) no temporizador
Modelo MI 1301
 | SensorLigar - Desligar | Ligar a placa:Todos os display marcam "0" e um ponto decimal intermitente.Desligar a placa:O display indica "H", calor residual, se a zona ainda estiver quente.Se ao fim de 10 segundos nenhuma zona for seleccionada a placa desliga-se automaticamente. |
  | ||
 | SensorAumentarPotência | Aumentar para:Aumentar o nível de potência.Este sensor em simultâneo com o sensor diminuir desliga a zona |
 | ||
 | SensorDiminuirPotência | Diminuir para:Diminuir o nível de potência.Este sensor em simultâneo com o sensor aumentar desliga a zona |
 | ||
 | SensorBloquear | Bloquear para:Bloquear o uso de sensores durante a utilização.Bloquear o uso de sensores quando a placa está desligada de modo a evitar ser ligada acidentalmente ( crianças, limpeza ...).Para activar / desactivar esta função o sensor deve ser tocado continuamente durante 3 segundos.Mesmo com a função bloqueio activa é possível desligar as zonas uma a uma, ou toda a placa em simultâneo. |
 | ||
 | SensorAumentarTempo | Aumentar tempo para:Aumentar o tempo a temporizar.Este sensor em simultâneo com o sensor diminuir desliga a função temporizador. |
2.6. UTILIZAÇÃO
Desligar uma placa
Quando uma placa está em funcionamento as zonas podem ser desligadas premindo a tecla (-) e (+) simultaneamente.
Aparece no display o 0 e ouve-se um sinal sonoro.
2.7 Ativar função power ( zona booster )
Todas as zonas dispõem de um nível de potência power " aumento de potência "
Seleccionar a zona desejada e com o sensor (-) colocar a zona no nível 9.
De seguida Premindo o sensor (+) da zona selecionada visualiza-se um P " função power ativa "
A função power, só funciona durante os primeiros 10 minutos, passando de seguida para o nível 9.
Potências
| Nível Zona 1 e 3 Zona 2 e 4 | ||
| P 2000 W 1600 W | ||
| 9 1800 W 1200 W | ||
| 8 1300 W 1000 W | ||
| 7 1100 W 800 W | ||
| 6 900 W 600 W | ||
| 5 800 W 500 W | ||
| 4 500 W 400 W | ||
| 3 300 W 300 W | ||
| 2 200 W 150 W | ||
| 1 100 W 75 W | ||
Bloqueamento
premir o sensor de bloqueio (de chave), por 3 segundos, a função de bloqueio é ativada e desativada, se o simbolo da chave aparece e a placa não está bloqueada.
2.8. LIMITE DE TEMPO EM FUNCIONAMENTO
Por razões de segurança, quando é excedido um tempo máximo de funcionamento, a zona desactivar-se-á automaticamente.
O tempo máximo de funcionamento depende do nível escolhido para a zona:
| nível 1 - 10 horas nível 4 - 10 horas nível 7 - 10 horas | |
| nível 2 - 10 horas nível 5 - 10 horas nível 8 - 10 horas | |
| nível 3 - 10 horas nível 6 - 10 horas nível 9 - 3 horas |
2.9. FUNCIONAMENTO DO TEMPORIZADOR
O valor do tempo pode ser selecionado entre 1 e 99 minutos, é possível colocar o tempo para uma zona em qualquer nível de potência (0 .. 9), o utilizador pode selecionar apenas uma zona de cada vez para a função do temporizador.
Pressionar o sensor de temporizador (+) ou (-), soa um sinal sonoro e o visor mostra o simbolo "temporizador" de 00 e os displays mostram um "i" a piscar, indicando que uma zona tem o temporizador ativado.
Só pode ser escolhida uma zona de cada vez.
Modelo MI 1600 - MI 1602
 | Ligar a placa:Todos os display marcam "0" e um ponto decimal intermitente.Desligar a placa:O display indica "H", calor residual, se a zona ainda estiver quente.Se ao fim de 10 segundos nenhuma zona for seleccionada a placa desliga-se automaticamente. |
 | |
 | Aumentar para:Aumentar o nível de potência.Este sensor em simultâneo com o sensor diminuir desliga a zona |
 | |
 | Diminuir para:Diminuir o nível de potência.Este sensor em simultâneo com o sensor aumentar desliga a zona |
 | |
 | Bloquear para:Bloquear o uso de sensores durante a utilização.Bloquear o uso de sensores quando a placa está desligada de modo a evitar ser ligada acidentalmente ( crianças, limpeza ...).Para activar / desactivar esta função o sensor deve ser tocado continuamente durante 3 segundos.Mesmo com a função bloqueio activa é possível desligar as zonas uma a uma, ou toda a placa em simultâneo. |
 |
2.6. UTILIZAÇÃO
Ligar / Desligar
Para ligar a placa pressionar durante 1 seg a tecla ligar / desligar, após o qual toca um sinal sonoro e aparecem 4 pontos vermelhos um por cada zona aguardando selecção.
Se dentro de 10 seg não for escolhida a zona a utilizar a placa desliga-se automaticamente.
Para desligar a placa basta pressionar durante 1 seg a tecla ligar desligar, após o qual toca um sinal sonoro desaparecem os pontos vermelhos no display.
Seleccionar uma zona pressionando a zona pretendida por uns segundos, um sinal sonoro toca e o display mostra a potencia escolhida com uma luminosidade. As zonas não selecionadas estão desligadas.
Se mais do que uma zona estão ligadas, a selecção acaba 10 segundos após o último toque nos sensores (+) ou (-) ou se outra zona for selecionada.
Quando a escolha das zonas termina um sinal sonoro toca e o display mostra a potencia escolhida em todas as zonas selecionadas com uma luminosidade.
EX:
1ª Ligar a placa no sensor ligar/ desligar
Quando o tempo de seleção acaba se não foi escolhida nenhuma potência, aparece no display em todas as zonas um ponto, que indica que aguarda a seleção da zona
3º Seleccionar nível de potência
A seleção acaba se a potência escolhida é 0, o display desliga.
O tempo de seleção acaba se não foi escolhida nenhuma potência, e aparece no display em todas as zonas um ponto, que indica que aguarda a seleção da zona.
2.8 ESCOLHA DO NÍVEL DE POTÊNCIA
Só depois de escolher a zona a utilizar é que pode escolher o nível de potência através dos sensores (+) e (-). Um sinal sonoro toca e na zona correspondente no display aparece o nível de potência escolhida.
Os sensores (+) e (-) ficam bloqueados se:
Nenhuma zona foi escolhida
Se o sensor de bloqueio está ativado
Se o dedo continuar no sensor a acção é repetida em cada segundo. O sensor (+) leva o nível de potência até 9, e o sensor (-) leva o nível de potência até 0.
2.9 ATIVAR FUNÇÃO POWER ( ZONA BOOSTER )
Todas as zonas dispõem de um nível de potência power " aumento de potência "
Seleccionar a zona desejada e com o sensor (-) colocar a zona no nível 9.
Premindo de seguida o sensor (+) da zona selecionada visualiza-se um P "função power ativa"
A função power, só funciona durante os primeiros 10 minutos, passando de seguida para o nível 9.
Potências
| Nível Zona 1 e 3 Zona 2 e 4 | ||
| P 2000 W 1600 W | ||
| 9 1800 W 1200 W | ||
| 8 1300 W 1000 W | ||
| 7 1100 W 800 W | ||
| 6 900 W 600 W | ||
| 5 800 W 500 W | ||
| 4 500 W 400 W | ||
| 3 300 W 300 W | ||
| 2 200 W 150 W | ||
| 1 100 W 75 W | ||
2.10 DESLIGAR UMA ZONA
A zona seleccionada pode ser desligada pressionando os sensores (+) e (-) simultaneamente.
Um beep toca e a zona correspondente apresenta no display "0".
2.11 Bloqueamento
Premir o sensor de bloqueio (de chave), por 3 segundos, a função de bloqueio é ativada. Aparece sinal luminoso vermelho junto ao sensor.
2.12 Desbloquear
Premir o sensor de bloqueio (de chave), por 3 segundos, a função de bloqueio é desativada. Desaparece sinal luminoso vermelho.
2.12. LIMITE DE TEMPO EM FUNCIONAMENTO
Por razões de segurança, quando é excedido um tempo máximo de funcionamento, a zona desactivar-se-á automaticamente.
O tempo máximo de funcionamento depende do nível escolhido para a zona:
| nível 1 - 10 horas nível 4 - 10 horas | nível 7 - 10 horas | |
| nível 2 - 10 horas | nível 5 - 10 horas | nível 8 - 10 horas |
| nível 3 - 10 horas | nível 6 - 10 horas | nível 9 - 3 horas |
2.13. FUNCIONAMENTO DO TEMPORIZADOR
O valor do tempo pode ser selecionado entre 1 e 99 minutos, é possível colocar o tempo para todas as zonas em qualquer nível de potência (0 .. P).
Primeiro selecionar a zona, depois escolher o nível de potência ( ex: 2 ) pressionado a tecla (+ ), depois pressionar novamente o sensor da zona escolhida e soa um sinal sonoro e o visor mostra o simbolo "temporizador" os displays mostram um "t" a piscar, indicando que uma zona tem o temporizador ativado.
Exemplo :
1º Ligar a Placa
3º Escolher nivel de Potência
5º Seleccionar tempo desejado
Após 10 s desaparece o símbolo e volta ao nível selecionado anteriormente
Seleccionar o tempo
Pode seleccionar entre 0 e 99 minutos, pressionando os sensores (+) ou (-).
O tempo escolhido aparece na zona oposta à escolhida.
Se a zona escolhida para programação de tempo é em baixo, vai aparecer na zona de cima o tempo seleccionado.
Se o tempo não for escolhido dentro de 10 segundos, ou se o tempo seleccionado for 0 depois dos 10 segundos de tocar no sensor (+) ou (-) o temporizador desliga automaticamente.
Inicio de contagem do tempo
A contagem inicia quando aparece o símbolo "t" no display ou automaticamente após 10 segundos de tocar no sensor (+) ou (-).
Um beep sonoro toca e aparece no display a potencia escolhida
Mudança de tempo
Para mudar o tempo seleccionado repetir o processo:
- Seleccionar a zona a programar o tempo e marcar o tempo pretendido
Fim do tempo
Quando o tempo marcado chega ao fim, o programador do desliga automaticamente, aparece no display e toca um beep durante um minuto.
Escolha de Potência
Esta placa dispõe de um sistema de " limite de potência Eco "
O utilizador pode reduzir a potência total da placa
Quando liga a placa a potência máxima é de 7200 W, esta pode ser reduzida pelo utilizador para 2800W, 3500W ou 6000W.
Escolha de limites de potência Eco
A sequência para escolher um novo limite de potência é:
- durante os primeiros 30 segundos após ligar o aparelho à rede eléctrica
- A placa tem de estar desbloqueada e todas as zonas desligadas
- premir ao mesmo tempo as teclas das zonas 1 e 3.
Para salvar alterações do limite de potencia premir em simultâneo as teclas das zonas 1 e 3
Com o limite de potência Eco ativo, cada vez que o utilizador tenta aumentar o nível de potência, o valor total da potencia da placa é calculado.
Se este nível de potência total é maior do que o limite de potência selecionado anteriormente, o aumento de potência não é permitido. Um bipe de erro soa e o visor mostra um símbolo "r" durante 3 segundos.
A Meireles concebeu este aparelho de forma a garantir a máxima fiabilidade.
Não abra o aparelho - risco de choque eléctrico.
Se não conseguir solucionar o problema, contacte o centro de assistência mais próxima
AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante irá invalidar a garantia.
Caso o problema persista, leve o seu aparelho a um balcão de pós-venda de, para a resolução do problema.
A Meireles garante por um período de 2 anos, após a data de compra deste aparelho, uma garantia contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correcto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual. Caso não se verifiquem estas condições, as avaria não estarão cobertas pela garantia.
As reparações de aparelhos eléctricos deverão ser efectuadas apenas por técnicos especializados, já que, não sendo feito pelos mesmos, poderão surgir posteriores complicações nos aparelhos.
Para evitar perigos desnecessários, caso surjam avarias quer nos cabos ou em outro tipo de componentes, as reparações devem ser efectuadas nos postos de assistência técnica especializados, para as quais são necessárias ferramentas apropriadas.
5 CONSERVAÇÃO DO AMBIENTE
Tentamos reduzir ao máximo o volume das embalagens que se limitam a três materiais de fácil separação: cartão,
papel e plástico.
O aparelho é constituído por material reciclável, uma vez
desmontado por uma empresa especializada. Siga a legislação local.
O Fabricante não se responsabiliza por erros de impressão
O fabricante reserva-se no direito de introduzir alterações nos aparelhos, sem que essas alterações prejudiquem o funcionamento ou segurança dos mesmos.
ÍNDICE
- Una vez hecho esto, el nuevo poder se guarda y no hay un reinicio del sistema. Para terminar sem alterações de gravação:
2.8. LIMITE DE TIEMPO EN FUNCIONAMIENTO
| nível 1 - 10 horas nível 4 - 10 horas nível 7 - 10 horas | |
| nível 2 - 10 horas nível 5 - 10 horas nível 8 - 10 horas | |
| nível 3 - 10 horas nível 6 - 10 horas nível 9 - 3 horas |
2.9. FUNCIONAMIENTO DEL TEMPORIZADOR
- Una vez hecho esto, el nuevo poder se guarda y no hay un reinicio del sistema. Para terminar sem alterações de gravação:
2.8. LIMITE DE TIEMPO EN FUNCIONAMIENTO
| nível 1 - 10 horas nível 4 - 10 horas nível 7 - 10 horas | |
| nível 2 - 10 horas nível 5 - 10 horas nível 8 - 10 horas | |
| nível 3 - 10 horas nível 6 - 10 horas nível 9 - 3 horas |
2.9. FUNCIONAMIENTO DEL TEMPORIZADOR
| nível 1 - 10 horas nível 4 - 10 horas | nível 7 - 10 horas | |
| nível 2 - 10 horas | nível 5 - 10 horas | nível 8 - 10 horas |
| nível 3 - 10 horas | nível 6 - 10 horas | nível 9 - 3 horas |
2.13. FUNCIONAMIENTO DEL TEMPORIZADOR
1º Ativar la encimera
Para salvar alterações do limite de potencia premir em simultâneo as teclas das zonas 1 e 3
Rede de Assistência em Portugal
http://goo.gl/TWeSzT
200 426808
- Instruções de Segurança 3
- Utilização e Funcionamento 6
- INSTRUÇÕES DE SEGURANÇA
- ATENÇÃO
- Risco de choque eléctrico Não Abrir
- Avisos Importantes
- Assistência
- Energia de Alimentação
- Cabo de Alimentação e Outros Cabos
- Humidade e Água
- Limpeza
- Precauções Gerais
- UTILIZAÇÃO E FUNCIONAMENTO
- INSTALAÇÃO
- Ventilação
- LIGAÇÃO ELÉCTRICA
- UTILIZAÇÃO
- RECIPIENTES
- SENSORES
- UTILIZAÇÃO
- Desligar uma placa
- ATIVAR FUNÇÃO POWER ( ZONA DOOSTER )
- Escolha de Potência
- Escolha de limites de potência Eco
- Para seleccionar uma nova potência limite:
- A sequência para terminar de gravar o novo limite de potência é :
- Limitação da Potência na placa
- LIMITE DE TEMPO EM FUNCIONAMENTO
- FUNCIONAMENTO DO TEMPORIZADOR
- Ativar função power ( zona booster )
- Bloqueamento
- EX:
- ESCOLHA DO NÍVEL DE POTÊNCIA
- ATIVAR FUNÇÃO POWER ( ZONA BOOSTER )
- DESLIGAR UMA ZONA
- Bloqueamento
- Desbloquear
- LIMITE DE TEMPO EM FUNCIONAMENTO
- FUNCIONAMENTO DO TEMPORIZADOR
- Exemplo :
- Seleccionar o tempo
- Inicio de contagem do tempo
- Mudança de tempo
- Para mudar o tempo seleccionado repetir o processo:
- Fim do tempo
- CONSERVAÇÃO DO AMBIENTE
- ÍNDICE
- LIMITE DE TIEMPO EN FUNCIONAMIENTO
- FUNCIONAMIENTO DEL TEMPORIZADOR
- FUNCIONAMIENTO DEL TEMPORIZADOR
- 1º Ativar la encimera
Marca : Meireles
Modelo : MI 1600
Categoria : Fogão
