Tipo de produto	Máquina de lavar roupa
Marca	HOTPOINT
Modelo	AR9F 129
Dimensões (L x A x P)	59,5 x 85 x 60 cm
Capacidade de lavagem	1 a 9 kg
Velocidade máxima de centrifugação	1200 rpm
Pressão da água	0,05 - 1 MPa (0,5 - 10 bar)
Capacidade do tambor	62 litros
Programas de lavagem	Algodão, Sintético, Mix 30', Mix 15', Antibacteriano, Boa Noite, Bebé, Camisas, Frescura Vapor, Seda/Véus, Lã, Enxaguamento, Centrifugação, Esvaziamento
Funções especiais	Início diferido (1-24h), Intensivo, Enxaguamento extra, Higiene a vapor, Bloqueio de teclas, Anti-amassamento
Temperaturas de lavagem	Até 90°C, lavagem a frio
Tipo de instalação	Livre, em solo plano
Ligação elétrica	Ver placa de características
Manutenção	Limpeza da gaveta de detergente, da bomba e da escotilha
Segurança	Bloqueio da escotilha, segurança infantil (bloqueio de teclas), anti-transbordamento

Perguntas frequentes - AR9F 129 HOTPOINT

O que fazer se a máquina de lavar não ligar?

Verifique se a ficha está bem ligada e se não há falta de energia. Se o problema persistir, contacte o serviço de assistência pós-venda.

O ciclo de lavagem não inicia, porquê?

Certifique-se de que a escotilha está bem fechada, que o botão ON/OFF e o botão INICIAR/PAUSA foram pressionados, que a torneira de água está aberta, e que nenhum início diferido está programado.

Como limpar a gaveta de detergente?

Levante a gaveta e puxe-a para fora. Lave-a em água corrente regularmente para evitar obstruções.

O que fazer em caso de fuga de água?

Verifique se o tubo de entrada de água está bem apertado, se a gaveta de detergente não está entupida, e se o tubo de drenagem está corretamente fixado. Feche a torneira de água e contacte a assistência se necessário.

Como abrir a escotilha em caso de falha de energia?

Desligue o aparelho da tomada, esvazie a água excedente através do tubo de drenagem, depois remova o painel frontal com a ajuda de uma chave de fendas. Utilize a lingueta de plástico para desbloquear a escotilha.

O que significa a intermitência rápida do indicador INICIAR/PAUSA?

Isso indica uma anomalia. Desligue o aparelho, desligue-o da tomada, aguarde um minuto, depois volte a ligar. Se o problema persistir, contacte o serviço de assistência.

Como reduzir as vibrações durante a centrifugação?

Certifique-se de que a máquina de lavar está corretamente nivelada ajustando os pés, e que os parafusos de transporte foram removidos. Evite encostá-la contra móveis.

Qual programa utilizar para as roupas de lã?

Utilize o programa 12 (Lã) com uma temperatura máxima de 40°C e uma velocidade de centrifugação de 600 rpm. Este programa é certificado Woolmark para uma lavagem segura na máquina.

Como eliminar os maus odores da máquina de lavar?

Deixe a escotilha entreaberta após cada lavagem para evitar a humidade. Realize regularmente um ciclo de limpeza vazio a alta temperatura com um produto específico.

Onde encontrar os números de série e de modelo?

Estão indicados na placa de características situada na parte traseira da máquina de lavar e na parte frontal, atrás da escotilha. Comunique estas informações quando solicitar assistência.

MANUAL DE UTILIZADOR AR9F 129 HOTPOINT

Ligações hidráulicas e elétricas

Primeiro ciclo de lavagem

Dados técnicos

Descrição da máquina de lavar roupa e como iniciar um programa, 40-41

Painel de comandos

Sistema de balanceamento da energia

Precauções e conselhos, 45

Segurança geral

Eliminação

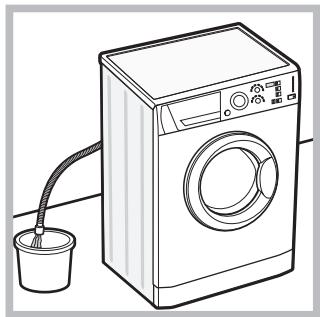

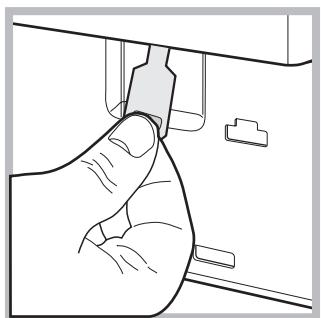

Abertura manual da porta de vidro

Manutenção e cuidados, 46

Interromper a alimentação de água e de corrente elétrica

Limpar a máquina de lavar roupa

Limpar a gaveta dos detergentes

Cuidados com a porta de vidro e o tambor

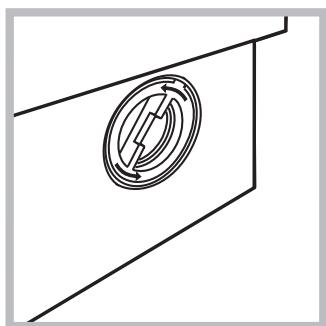

Limpeza da bomba

Verificar o tubo de alimentação de água.

Anomalias e soluções, 47

Assistência, 48

É importante guardar este manual para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se de que este manual permaneça com a máquina para informar o novo proprietário acerca do seu funcionamento e das respectivas advertências.

! Leia com atenção estas instruções: há informações importantes acerca da instalação, da utilização e da segurança.

Desembalar e nivelar

Desembalar

1. Tire a máquina de lavar roupa da embalagem.
2. Verifique se a máquina de lavar roupa sofreu danos no transporte. Se estiver danificada, não efectue a sua ligação e contacte o revendedor.

1. Tire os 4 parafusos de proteção para o transporte e a borrachinha com o respectivo calço, situados na parte traseira (veja a figura).
2. Tampe os furos com as tampas em plástico fornecidas.
3. Guarde todas as peças: se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez.

Embalagens não são brinquedos para as crianças!

Nivelamento

1. Instale a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes, móveis ou outros.

1. Se o pavimento não for perfeitamente horizontal, para compensar qualquer irregularidade, desatarraxe ou atarraxe os pés dianteiros (veja a figura); o ângulo de inclinação, medido no plano de trabalho, não deve ultrapassar 2°.

Um cuidadoso nivelamento dá estabilidade à máquina e evita vibrações, ruídos e deslocamentos durante o funcionamento. Se houver tapete ou alcatifa, regule os pés de modo que embaixo da máquina de lavar roupa deixe um espaço suficiente para ventilação.

Ligações hidráulicas e elétricas

Ligação do tubo de alimentação da água

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (veja a figura).

Antes de realizar esta ligação, deixe a água escorrer até estar límpida.

1. Ligue o tubo de alimentação na máquina de lavar roupa atarraxando-o no apropriado fornecimento de água, na parte traseira, em cima à direita (veja a figura).
2. Tome cuidado para o tubo não ser dobrado nem esmagado.

A pressão hidráulica da torneira deve estar entre os valores da tabela dos Dados técnicos (veja a página ao lado). Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado. Nunca utilize tubos já usados. Utilize aqueles fornecidos com a máquina.

Ligação do tubo de descarga

Ligue o tubo de descarga, sem o dobrar, a um conduto de descarga ou a uma descarga de parede colocados entre 65 e 100 cm do chão;

em alternativa, coloque-o na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida (veja a figura). A ponta solta do tubo de descarga não deve permanecer emergida na água.

É boa conselho não empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação elétrica

Antes de ligar a ficha na tomada elétrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;
• a tomada tenha a capacidade para suportar a energia máxima de potência da máquina, indicada na etiqueta dos Dados técnicos (veja ao lado);
• a tensão de alimentação esteja entre os valores indicados na etiqueta dos Dados técnicos (veja ao lado);
• a tomada seja compatível com a ficha da máquina de lavar roupa. Se não for, substitua a tomada ou a ficha.

Esta máquina de lavar roupa não deve ser instalada ao ar livre, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.

Depois de ter instalado a máquina de lavar roupa, o acesso à tomada elétrica deve ser fácil.

Não empregue extensões nem fichas múltiplas. O cabo não deve ser dobrado nem apertado. O cabo de alimentação deve ser substituído somente por técnicos autorizados. Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Primeiro ciclo de lavagem

Depois da instalação, antes de usar, efetue um ciclo de lavagem com detergente mas sem roupa, defina o programa 1.

Dados téncicos
Modelo	AR9F 129
Medidas	largura 59.5 cm altura 85 cm profundidade 60 cm
Capacidade	de 1 a 9 kg
Ligações eleétricas	veja a plac das caracteristicas tínicas colocada na区管委会
Ligações hidricas	pressão Tmaxima 1 MPa (10 bar) pressão minima 0.05 MPa (0.5 bar) capacidade do tambor 62 litres
Velocidade dacentrifugação	até 1.200 rotações por minuto
Programas de controlo segundo a norma EN 60456	programa 6; temperatura 60°C; realizzato com ricerca de 9 kg.
CE	Esta aparelhagem é em conformidade com as seguintes Direcitas Comunitárias: - 2004/108/CE (Compatibleidade Electromagnética) - 2002/96/CE - 2006/95/CE (Baixa Tensão)

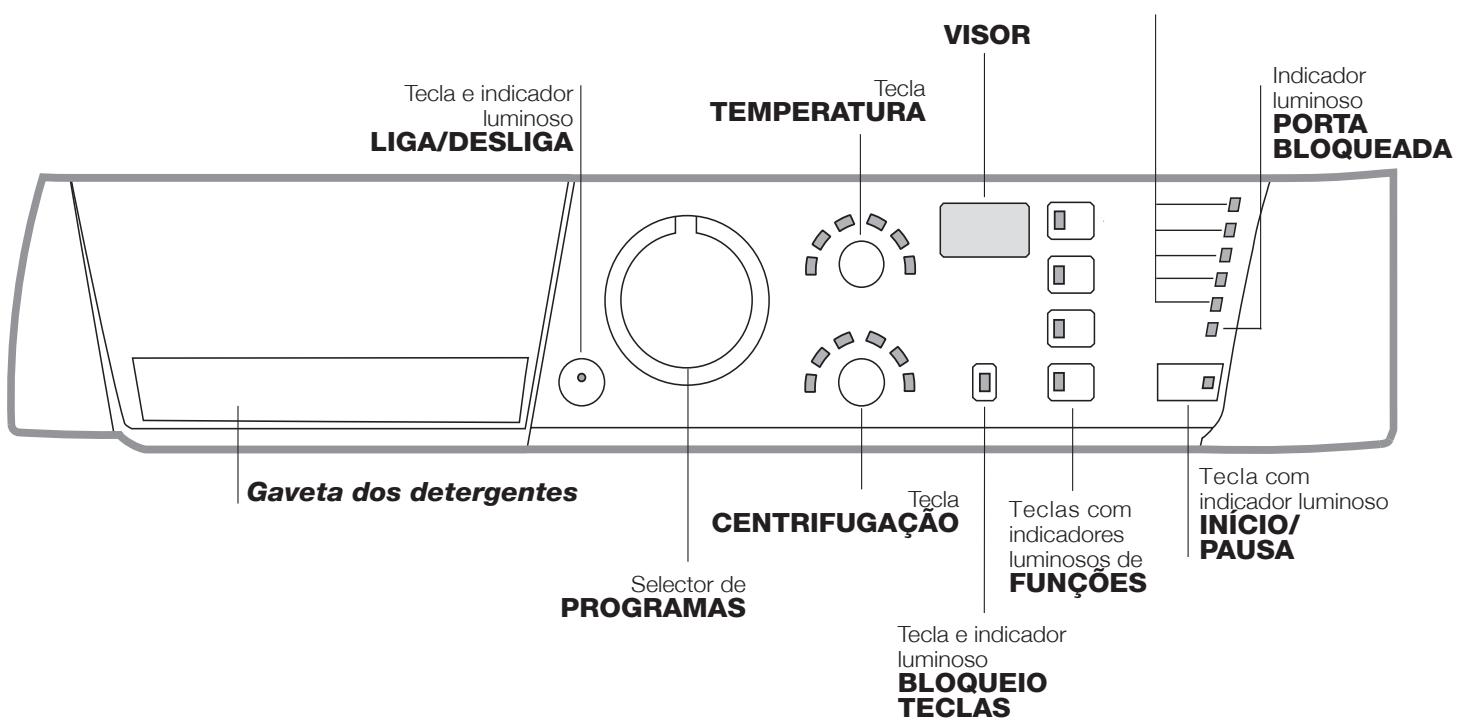

Descrição da máquina de lavar roupa e como iniciar um programa

Painel de comandos Indicações LUMINOSAS DE AVANÇO DO CICLO

Gaveta dos detergentes: para colocar detergentes e aditivos (veja "Detergentes e roupa").

Tecla e indicador luminoso LIGA/DESLIGA: para ligar e desligar a máquina.

Tecla CENTRIFUGAÇÃO: para selecionar a centrifugação ou desativá-la (veja "Personalizações").

Tecla TEMPERATURA: para definir a temperatura ou a lavagem a frio (veja "Personalizações").

VISOR: para visualizar o tempo residual do ciclo de lavagem selecionado e, se foi programado um início posterior, o tempo faltante ao início da lavagem.

Tecla e indicador luminoso BLOQUEIO TECLAS: para ativar ou desativar o bloqueio do painel de comandos.

Teclas com indicadores luminosos de FUNÇÕES: para selecionar as funções disponíveis. O indicador luminoso correspondente à função selecionada permanecerá aceso.

Indicador luminoso PORTA BLOQUEADA: para saber se a porta de vidro pode ser aberta (veja a Página ao lado).

Tecla com indicador luminoso INÍCIO/PAUSA: para ativar os programas ou interrompê-los momentaneamente.

Obs.: para colocar em pausa a lavagem, ao carregar esta tecla, o respectivo indicador luminoso ficará intermitente com uma luz laranja enquanto aquele da fase em curso estiver aceso. Quando o indicador PORTA BLOQUEADA estiver apagado, será possível abrir a porta de vidro.

Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente esta tecla.

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desativação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão LIGA/DESLIGA e aguarde até a reativação da máquina.

Ao selecionar uma função, o respetivo indicador luminoso se acenderá.

Se a função selecionada não for compatível com o programa definido, o indicador luminoso se acenderá de forma intermitente, será emitido um sinal acústico e a função não será ativada.

Se for selecionada uma função incompatível com outras anteriormente selecionadas, permanecerá ativa somente a última selecionada.

Iniciar um programa

1. Ligue a máquina de lavar roupa, pressionando a tecla LIGA/DESLIGA. Todos os indicadores luminosos se acenderão por alguns segundos, em seguida ficarão acesos os indicadores relativos às configurações do programa selecionado e o indicador luminoso INICIO/PAUSA ficará intermitente.
2. Coloque a roupa dentro da máquina e feche a porta.
3. Selecione, mediante o seletor de PROGRAMAS, o programa que desejar.
4. Selecione a temperatura de lavagem (veja as "Personalizações").
5. Selecione a velocidade de centrifugação (veja as "Personalizações").
6. Coloque detergentes e aditivos (veja "Detergentes e roupa").
7. Selecione as funções desejadas.
8. Inicie o programa pressionando a tecla INICIO/PAUSA e o respetivo indicador luminoso permanecerá aceso fixo de cor verde. Para anular o ciclo programado, coloque a máquina em pausa pressionando a tecla INICIO/PAUSA e escolha um novo ciclo.
9. No fim do programa, irá iluminar-se o indicador END. O indicador luminoso PORTA BLOQUEADA irá desligar-se, indicando que a porta pode ser aberta. Retire a roupa lavada de dentro e deixe a porta entreaberta para deixar o tambor secar. Para desligar a máquina de lavar roupa, pressione a tecla LIGA/DESLIGA.

Indicações luminosas de centrifugação

Selecionando um valor de centrifugação, o respetivo indicador luminoso acender-se-á.

Indicador luminoso de bloqueio das teclas

Para "ativar" o bloqueio do painel de comandos, manter pressionado o botão por aproximadamente 2 segundos. O indicador luminoso aceso indica que o painel de comandos está bloqueado. Deste modo, impedem-se alterações acidentais dos programas, sobretudo se houver crianças em casa.

Para "desativar" o bloqueio do painel de comandos, manter pressionado o botão durante aproximadamente 2 segundos.

Indicador luminoso porta bloqueada:

O indicador luminoso aceso indica que a porta está trancada para impedir aberturas acidentais; para evitar danos é necessário aguardar que o indicador luminoso se apague antes de abrir a porta.

Obs.: se estiver ativa a função INÍCIO POSTERIOR a porta não poderá ser aberta, para abrir, colocar a máquina em pausa pressionando na tecla INÍCIO/PAUSA.

A intermitência do indicador luminoso INÍCIO/PAUSA (laranja) contemporânea ao indicador das funções, sinaliza uma anomalia (veja "Anomalias e soluções").

Tabela dos programas

Programas	Descrição do Programa	Temp. max. (°C)	Velocità max. (rotações por minuto)	Detergentes			Carga max. (Kg)	Duração ciclo
				Lavagem	Lixária	Amaciador
Quotidiano								Éposível controlar a duração dos programas de lavagem no visor.
1	Algodão): brancos e coloridos resistentes muito sujos.	60°	1200	●	●	●	9
1	Algodão (2): brancos e coloridos delicados pouco sujos.	40°	1200	●	●	●	9
2	Algodão Coloridos (3): brancos pouco sujos e cores delicadas.	40°	1200	●	●	●	9
3	Sintéticos: coloridos resistentes muito sujos.	60°	800	●	-	●	4
4	Mix 30': para refrescar rapidamente roupas levamente sujas (não é indica-do para lá, seda e roupas que deve ser lavadas à maior).	30°	800	●	-	●	3
5	Mix 15': para refrescar rapidamente roupas levamente sujas (não é indica-do para lá, seda e roupas que deve ser lavadas à maior).	30°	800	●	-	●	1,5
Programas Especiais
6	Higienização: peças brancas extremamente sujas.	90°	1200	●	●	●	9
6	Higienização (1): brancos e coloridos resistentes muito sujos.	60°	1200	●	-	●	9
7	Ciclo Boa Noite: coloridos delicados pouco sujos.	40°	800	●	-	●	4
8	Ciclo Bebé: coloridos delicados muito sujos.	40°	800	●	-	●	4
9	Camisas	40°	600	●	-	●	2
10	Refrescar Vapor	-	-	-	-	-	1,5
11	Seda / Cortinas: para roupas de seda, viscosa, lingerie.	30°	0	●	-	●	2
12	Lã: para lá, cashmere, etc.	40°	600	●	-	●	2
Programas Parciais
A	Enxaguamentos	-	1200	-	-	●	9
B	Centrifugação	-	1200	-	-	-	9
C	Centrifugação Delicada	-	800	-	-	-	4
D	Descarga	-	0	-	-	-	9

Os dados apresentados na lista têm valor indicativo. Para todos os Test Institutes: 1) Programa de controlo segundo a norma EN 60456: configurar o programa 6 com uma temperatura de 60°C. 2) Programa longo para algodão: configurar o programa 1 com uma temperatura de 40°C. 3) Programa curto para algodão: configurar o programa 2 com uma temperatura de 40°C.

Programas especiais

Mix 30' (programa 4) foi estudado para lavar peças levemente sujas em pouco tempo: leva apenas 30 minutos e, ainda assim, economiza energia e tempo. Se regular o programa (4 a 30°C) será possível lavar juntos tecidos de natureza diferente (exceto lã e seda), com uma carga máxima de 3 kg.

Mix 15' (programa 5) foi estudado para lavar peças levemente sujas em pouco tempo: leva apenas 15 minutos e, assim, economiza energia e tempo. Se regular o programa (5 a 30°C) é possível lavar juntos tecidos de natureza diferente (exceto lã e seda), com uma carga máxima de 1,5 kg.

Higienização (programa 6). Um programa higienizante com alta temperatura que prevê o uso de lixívia com temperaturas superiores aos 60°C. Para branquear, deite a lixívia, os detergentes e os aditivos nos respetivos compartimentos (veja o parágrafo "Gaveta dos detergentes").

Ciclo Boa noite (programa 7). É um ciclo silencioso que pode trabalhar de noite, quando a tarifa energética é reduzida. O programa foi estudado para roupas sintéticas e de algodão. No fim do ciclo, a máquina irá parar com água no tambor; para efetuar a centrifugação e a descarga prima na tecla INÍCIO/PAUSA, caso contrário, depois de 8 horas a máquina efetuará automaticamente a centrifugação e a descarga da máquina.

Ciclo Bebês (programa 8). Programa para remover a sujeira típica das roupas das crianças, garantindo a remoção do detergente para evitar alergias na pele delicada das crianças. O ciclo foi estudado para reduzir as bactérias utilizando uma maior quantidade de água e otimizando o efeito de aditivos especiais higienizantes, acrescentados ao detergente. No fim da lavagem, a cuba efetuará lentas rotações para evitar a formação de dobras; para terminar o ciclo, pressione a tecla INÍCIO/PAUSA.

Refrescar Vapor (programa 10). Este programa permite refrescar as roupas eliminando cheiros desagradáveis e relaxando as fibras (1,5 kg, aproximadamente 3 peças). Coloque somente roupas secas (não sujas) e escolha o programa 10. No fim do ciclo as roupas estarão úmidas, é portanto aconselhável pendurá-las. O programa 10 facilita a engomagem.

! Desaconselhado para peças de lã ou seda. ! Não acrescente amaciador ou detergente.

A temperatura pode ser diminuída até a lavagem a frio (38).

A máquina impedirá automaticamente a configuração de uma temperatura superior à máxima prevista para cada um dos programas.

Seleciona a centrifugação

Pressionando a tecla CENTRIFUGAÇÃO para selecionar a velocidade de centrifugação do programa selecionado.

As velocidades disponíveis para os programas são:

Programas Velocidade Máxima

Algodão 1200 rotações por minuto

Sintéticos 800 rotações por minuto

Lã 600 rotações por minuto

Seda somente descarga

A velocidade de centrifugação pode ser diminuída, ou excluída selecionando o símbolo O

A máquina impedirá automaticamente a realização de uma centrifugação superior à máxima de cada um dos programas.

Funções

As várias funções de lavagem da máquina de lavar roupa possibilitam obter-se a limpeza e o branco que desejar.

Para ativar as funções:

1. carregue na tecla relativa à função desejada;
2. o respetivo indicador luminoso acende-se para avisar que a função está ativada.

Observação: Se um indicador luminoso acender-se intermitente, significa que a respetiva função não pode ser selecionada para o programa definido.

Início posterior

Para programar o início posterior do programa escolhido, carregue várias vezes no botão até visualizar o atraso desejado (de 1 a 24 h).

Para desativar a função, pressionar o botão até visualizar a escrita OFF.

Obs.: Depois de ter carregado na tecla INICIO/PAUSA, só é possível reduzir o valor do atraso.

! É ativo com todos os programas.

Super lavagem

Graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração, esta função garante uma lavagem de alto desempenho.

! Não pode ser ativada nos programas 4, 5, 6, 10, 11, 12, A, B, C, D.

Enxaguamento Extra

Selecionando esta função, aumenta-se a eficácia da lavagem e garante-se a máxima remoção do detergente. É útil para quem tem a pele particularmente sensível.

!Não pode ser ativada nos programas 4, 5, 10, B, C, D.

Higiene Vapor

Ao selecionar esta opção, aumenta-se a eficácia da lavagem com a geração de vapor que, durante o ciclo, elimina também as eventuais bactérias presentes nas fibras, ao mesmo tempo em que trata as roupas. Coloque a roupa no tambor, selecione o programa compatível e escolha a opção "

!Durante o funcionamento da máquina de lavar roupa, a porta de vidro poderia ficar menos transparente devido à formação de vapor.

! Não pode ser ativada nos programas 4, 5, 6, 9, 10, 11, 12, A, B, C, D.

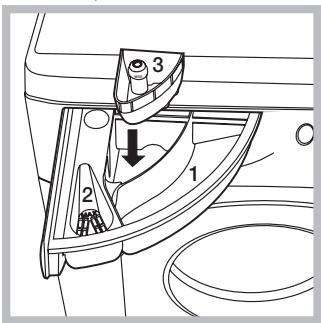

Gaveta dos detergentes

O bom resultado da lavagem depende também do emprego da dose certa de detergente: com excessos não se lava de maneira mais eficaz, mas contribui-se para formar crostas nas peças internas da máquina de lavar roupa e poluir o meio ambiente.

! Não use detergentes para lavagem à mão, porque formam espuma demais.

Tire a gaveta dos detergentes e deite o detergente ou o aditivo da seguinte maneira:

gaveta 1: Detergente para lavagem (em pó ou líquido)

O detergente líquido deve ser deitado somente depois da máquina ter arrancado.

gaveta 2: Aditivos (amaciador etc.)

O aditivo amaciador não deve ultrapassar a grade.

gaveta adicional 3: Água de Javel

Ciclo para branquear

O branqueamento pode ser efetuado somente com os programas 1, 2, 6.

Deite a água de javel no recipiente adicional 3, o detergente e o produto amaciador nos respetivos recipientes, em seguida programar um dos programas acima indicados.

É indicado apenas para roupas de algodão muito sujas.

Preparar a roupa

• Divida a roupa em função:
• do tipo de tecido / do símbolo na etiqueta.
• das cores: separe as peças coloridas das brancas.
• Esvazie os bolsos e verifique se há botões soltos.
• Não ultrapasse os valores indicados que se referem ao peso da roupa enxuta:

Tecidos resistentes: máx. 9 kg.

Quanto pesa a roupa?

1 lençol 400 - 500 g. 1 fronha 150 - 200 g. 1 toalha de mesa 400 - 500 g. 1 roupão 900 - 1200 g. 1 toalha de rosto 150 - 250 g.

Peças especiais

Garante a maior limpeza minimizando a formação de dobras.

Seda: utilize o programa específico 11 para lavar todas as roupas de seda. Aconselha-se o uso de um detergente específico para tecidos delicados.

Cortinas: dobre-as bem e coloque-as dentro de uma fronha ou de um saquinho de rede. Utilize o programa 11.

Lã: a Ariston é a única máquina de lavar roupa que obteve o prestigioso reconhecimento Woolmark Platinum Care (M0508) por parte da The Woolmark Company, que certifica a lavagem à máquina de todas as roupas de lã, mesmo daquelas com etiqueta "lavar somente à mão" [7]. Com o programa 12 teremos portanto a absoluta tranquilidade de lavar à máquina todas as peças de lã (máx. 2 kg) com a garantia das melhores performances.

Sistema de balanceamento da carga

Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o aparelho efectua algumas rotações a uma velocidade ligeiramente superior à de lavagem. Se no fim de repetidas tentativas a carga não estiver correctamente balanceada, a máquina efectuará a centrifugação com a maior velocidade inferior à prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para fazer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

Anti-rugas

Esta função interrompe o programa de lavagem e mantém a roupa de molho na água antes de descarregá-la.

Funciona somente no programa 11 (Seda/Cortinas) e serve para evitar a formação de dobras.

Para terminar o ciclo, pressionar no botão INICIO/PAUSA.

!Esta máquina de lavar roupa foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, salvo se supervisionadas ou se tiverem recebido instruções sobre a utilização do dispositivo por parte de uma pessoa responsável pela sua segurança. As crianças devem ser mantidas sob vigilância para evitar que brinquem com o aparelho.
• Este aparelho foi projectado para uso doméstico.
• Não toque no aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue na ficha mesmo.
• Não abra a gaveta dos detergentes quando a máquina estiver a funcionar.
• Não toque na água de descarga, que poderá chegar a temperaturas altas.
• Em nenhum caso force a porta para abri-la: poderá danificar o mecanismo de segurança que a protege contra aberturas acidentais.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.
• Verifique sempre que crianças não se aproximem da máquina a funcionar.
• Durante a lavagem, a porta de vidro tende a aquecer-se.
• Se for preciso deslocá-la, são precisas pelo menos duas ou três pessoas, com a maior atenção. Nunca sozinho, porque a máquina é muito pesada.
• Antes de colocar a roupa, verifique que o tambor esteja vazio.

Eliminação

• Eliminação do material de embalagem: obedeça aos regulamentos locais, de maneira que as embalagens possam ser reutilizadas.
• A Diretiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrónicos prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para obter informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

Abertura manual da porta de vidro

Caso não seja possível abrir a porta de vidro por falta de energia elétrica e quiser pendurar a roupa lavada, proceda da seguinte maneira:

1. Tire a ficha da tomada de corrente.
2. Verifique que o nível de água no interior da máquina seja inferior em relação à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga, recolhendo-a num balde, como indicado na figura.

1. Tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas (veja a figura).

1. Utilizando a lingueta indicada na figura, puxe para o exterior até liberar o tirante de plástico do feito; puxá-lo sucessivamente para baixo e contemporaneamente abrir a porta.
2. Monte novamente o painel, certificando-se, antes de empurrá-lo na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Interromper a alimentação de água e de corrente elétrica.

• Feche a torneira da água antes de cada lavagem. Desta maneira diminui-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de inundação.
• Tire a ficha da tomada elétrica quando for limpar a máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina de lavar roupa.

A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

Limpar a gaveta dos detergentes.

Para tirar a gaveta, erga-a e puxe-a para fora (veja a figura).

Cuidados com a porta de vidro e o tambor.

• Deixe a porta sempre entreaberta para evitar que se formem odores desagradáveis.

Limpar a bomba.

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto, pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

Certifique-se de que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. tire o painel de cobertura da parte dianteira da máquina de lavar roupa com ajuda de uma chave de fendas (veja a figura);

1. desenrosque a tampa girando-a no sentido anti-horário (veja a figura). É normal que perca um pouco de água;
2. limpe o interior com cuidado;
3. enrosque outra vez a tampa;
4. monte novamente o painel, certificando-se, antes de empurrá-lo na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, é necessário substituí-lo: durante as lavagens, as fortes pressões podem provocar repentinas quebras.

Nunca utilize tubos já usados.

Pode acontecer que a máquina de lavar roupa não funcione. Antes de telefonar para a Assistência Técnica (veja "Assistência"), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

Anomalias:

A máquina de lavar roupa não liga.

O ciclo de lavagem não inicia.

A máquina de lavar roupa não carrega a água (o indicador luminoso da primeira fase de lavagem pisca rapidamente).

A máquina de lavar roupa carrega e descarrega água continuamente.

A máquina de lavar roupa não descarrega ou não realiza centrifugação.

A máquina de lavar roupa vibra muito durante a centrifugação.

O indicador luminoso INÍCIO/PAUSA (laranja) e os indicadores das funções piscam rapidamente.

Está a formar-se demasiada espuma.

Possíveis causas/Solução:

• A ficha não está colocada na tomada elétrica, ou não o suficiente para haver contacto.
• Em casa não há corrente.
• A porta de vidro não está bem fechada.
• O botão LIGA/DESLIGA não foi pressionado.
• O botão INÍCIO/PAUSA não foi pressionado.
• A torneira da água não está aberta.
• Foi programado um início posterior (veja as "Personalizações").
• O tubo de alimentação de água não está ligado na torneira.
• O tubo está dobrado.
• A torneira da água não está aberta.
• Está a fazer água em casa.
• Não há suficiente pressão.
• O botão INÍCIO/PAUSA não foi pressionado.
• O tubo de descarga não está instalado entre 65 e 100 cm de altura do chão (veja "Instalação").
• A ponta do tubo de descarga está imersa na água (veja "Instalação").
• Da descarga na parede não foi sangrado o ar.

Se depois destas verificações o problema não for resolvido, feche a torneira da água, desligue a boquilha de lavar roupa e chame a assistência técnica. Se a morada se encontrar nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a boquilha de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há à disposição no comércio apropriadas válvulas contra o efeito de sifão.

• No programa não há descarga: com estes programas será necessário iniciar a descarga manualmente.
• O tubo de descarga está dobrado (veja "Instalação").
• A conduta de descarga está entupida.
• O cano, no momento da instalação, não foi liberado corretamente (veja "Instalação").
• A máquina não está nivelada (veja "Instalação").
• A máquina está apertada entre móveis e parede (veja "Instalação").
• O tubo de alimentação de água não está bem enroscado (veja "Instalação").
• A gaveta dos detergentes está entupida (para limpá-la veja "Manutenção e cuidados").
• O tubo de descarga não está fixado corretamente (veja "Instalação").
• Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la.

Se a anomalia persistir, contacte a Assistência Técnica.

• O detergente não é específico para máquina de lavar roupa (deve fazer referência a "para máquina de lavar", "à mão e para máquina de lavar" ou similares).
• A dose foi excessiva.

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja "Anomalias e soluções");
• Reinicie o programa para verificar se o inconveniente foi resolvido;
• Em caso negativo, contacte o Centro de Assistência Técnica autorizada no número de telefone indicado no certificado de garantia.

! Nunca recorra a técnicos não autorizados.

Comunique:

Estas informações encontram-se na placa colocada na parte traseira da máquina de lavar roupa e na parte anterior abrindo a porta de vidro.

4.123 CIL

52-53 1

oai gall

Jusie 8

55-54.

J 1

56.

iJ 1

ii ∴ S ΔOBC = S ΔCOD + S_ΔBOC

57 Jauallg aiaaal algo

∴ a 1 + a 2 + a₃ = 6

(2)

58.

59, ilalallg liai

a b c d e f g h i j k l

60.

61

ARISTON
