MANUAL DE UTILIZADOR SBL 1820 F/HA HOTPOINT

Instruções para a utilização

Portuges, 61 Instalação, 62 Posicionamento e ligação Reversibilidade da abertura das portas Descrição do aparelho, 63-64 Painel de comandos Vista geral Início e utilização, 65-66 Iniciar o aparelho Sistema de refrigeração Utilize melhor o frigorífico Utilize melhor o congelador Manutenção e cuidados, 67

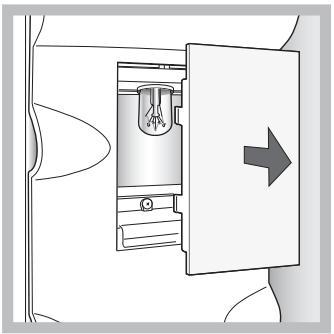

Interromper a corrente eléctrica Limpar o aparelho Evite bolor e maus cheiros Substituição da lâmpada Precauções e conselhos, 68 Segurança geral Eliminação Economizar e respeitar o meio ambiente Anomalias e soluções, 69 Assistência, 70

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento e ligação Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não

2. Não tape as grades traseiras de ventilação: o compressor

e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.

3. Deixe uma distância de pelo menos 10 cm. entre a parte

superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.

4. Deixe o aparelho longe de fontes de calor (a luz do sol

directa, um fogão eléctrico).

5. Para manter uma distância ideal entre o produto e a

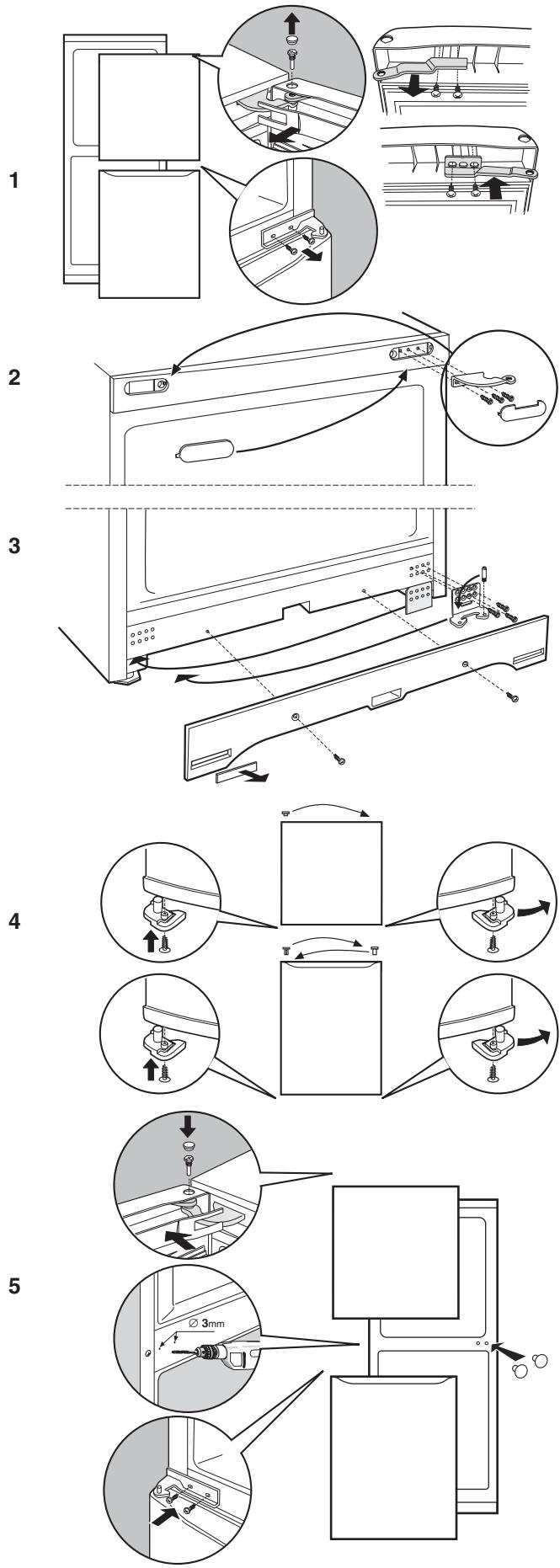

parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada. Reversibilidade da abertura das portas

1. Instale o aparelho sobre um piso plano e rígido.

2. Se o pavimento não for perfeitamente horizontal, para

compensar, desatarraxe ou atarraxe os pés dianteiros. Ligação eléctrica Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar o carga máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W); • a tensão de alimentação seja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V); • a tomada seja compatível com a ficha do aparelho. Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica. ! O cabo não deve ser dobrado nem sofrer pressões. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

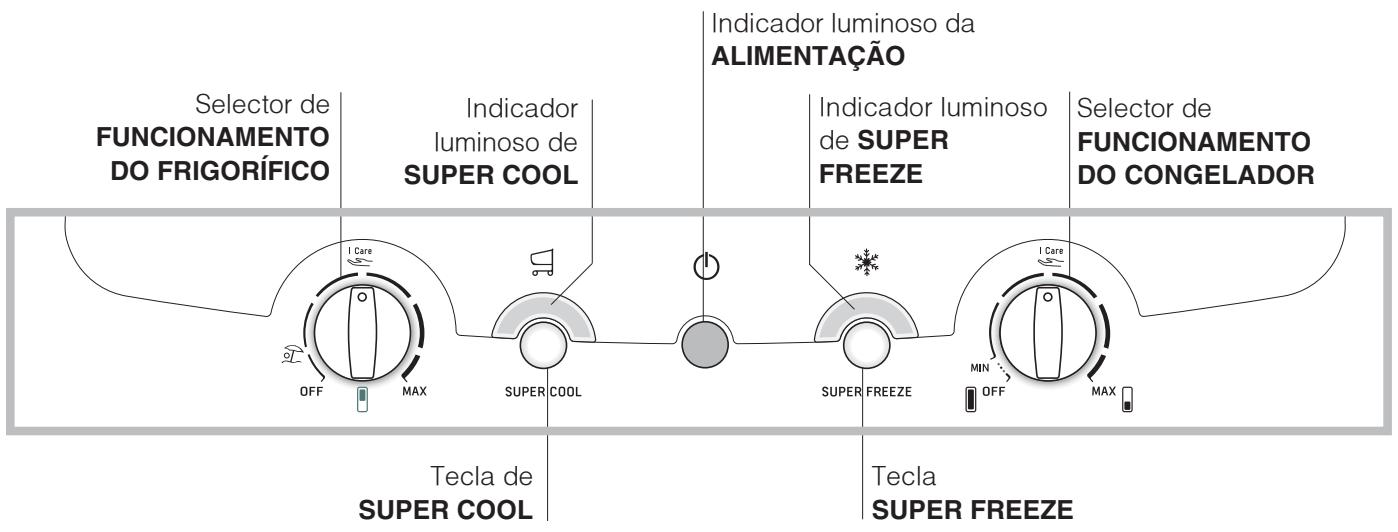

∅ 3mm Descrição do aparelho Painel de comandos

Indicador luminoso da ALIMENTAÇÃO Selector de FUNCIONAMENTO

Indicador luminoso de SUPER COOL Tecla de SUPER COOL • Selector de FUNCIONAMENTO DO FRIGORÍFICO para regular a temperatura do compartimento frigorífico. é a temperatura ideal com consumos baixos. é a função Holiday (veja a Manutenção e cuidados). • Tecla de SUPER COOL (refrigeração rápida) para baixar rapidamente a temperatura do compartimento frigorífico. Quando for premida acende-se o indicador luminoso SUPER COOL (veja Início e utilização). • Indicador luminoso amarelo de SUPER COOL (refrigeração rápida): acende-se quando for premida a tecla SUPER COOL. • Indicador luminoso verde de ALIMENTAÇÃO: acende-se quando o aparelho estiver ligado à rede eléctrica. Indicador luminoso de SUPER FREEZE Selector de FUNCIONAMENTO DO CONGELADOR Tecla SUPER FREEZE • Tecla de SUPER FREEZE (congelação rápida) para congelar alimentos frescos. Quando for premida acende-se o indicador luminoso de SUPER FREEZE (veja Início e utilização). • Indicador luminoso amarelo de SUPER FREEZE (congelação rápida): acende-se quando for premida a tecla de SUPER FREEZE . • Selector de FUNCIONAMENTO DO CONGELADOR para regular a temperatura do compartimento congelador. é a temperatura ideal para consumos baixos. desliga o aparelho, inclusive o frigorífico. ! Os indicadores luminosos também servem para avisar se houver um aumento anómalo de temperatura no compartimento congelador (veja as Anomalias e soluções).

Descrição do aparelho

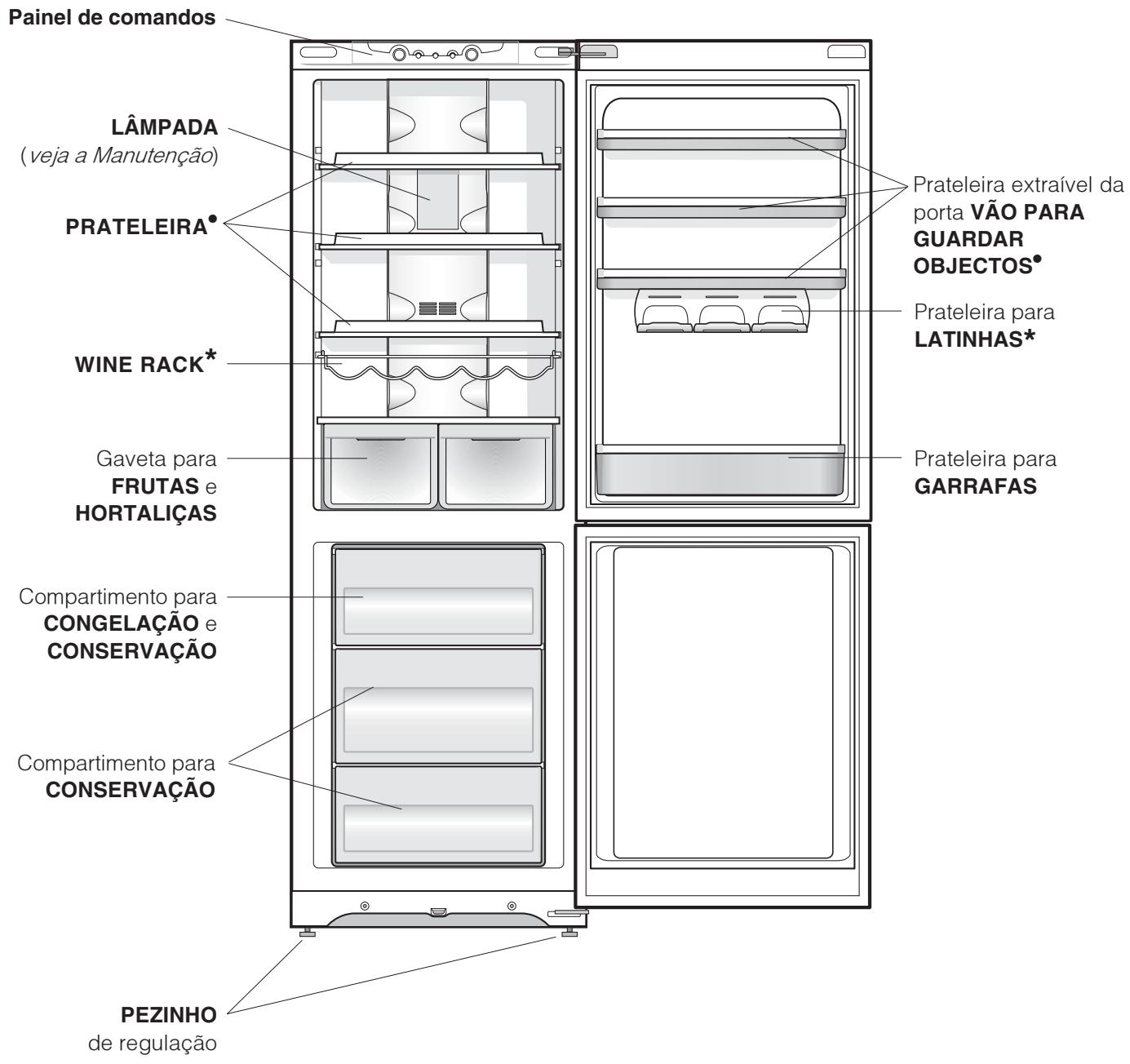

Visão geral Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes. Painel de comandos LÂMPADA (veja a Manutenção) PRATELEIRA• WINE RACK* Gaveta para FRUTAS e HORTALIÇAS Compartimento para CONGELAÇÃO e CONSERVAÇÃO Compartimento para CONSERVAÇÃO PEZINHO de regulação • Variáveis em número e/ou na posição.

Presente somente em alguns modelos. Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS• Prateleira para LATINHAS* Prateleira para GARRAFAS Início e utilização Iniciar o aparelho ! Antes de iniciar o aparelho, obedeça as instruções para a instalação (veja a Instalação). ! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato. ! Este aparelho é equipado com um controlo para protecção do motor que deixa o compressor iniciar somente cerca da 8 minutos depois de ser ligado. Isto acontece também depois de qualquer interrupção na alimentação eléctrica, voluntária ou involuntária (corte).

1. coloque o selector de FUNCIONAMENTO DO

2. Ligue a ficha na tomada e certifique-se que o indicador

luminoso verde de ALIMENTAÇÃO acende-se.

3. Rode o selector de FUNCIONAMENTO DO

FRIGORÍFICO até um valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

4. Rode o selector de FUNCIONAMENTO DO

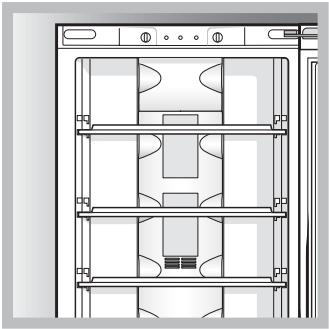

CONGELADOR até um valor médio e prima a tecla SUPER FREEZE (congelação rápida): o indicador luminoso amarelo de SUPER FREEZE se acenderá. E se apagará quando o congelador tiver chegado à temperatura ideal: será então possível guardar alimentos dentro. Sistema de refrigeração No Frost O sistema electrónico de refrigeração No Frost pode ser reconhecido pela presença das celas de ventilação que há na parede superior do compartimento frigorífico. O sistema No Frost possibilita, graças à presença de numerosas celas de ventilação, obter uma circulação constante do ar e tornar uniforme a temperatura presente no interior do frigorífico mediante uma ventilação homogénea do compartimento. O No Frost realiza a gestão de um fluxo contínuo de ar frio que colecta a humidade e impede a formação de gelo e brina: no compartimento frigorífero mantém um nível certo de humidade e, por causa da ausência de brina, preserva as qualidades originárias dos alimentos; no compartimento congelador evita a formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros. Não coloque alimentos ou recipientes encostados directamente com a parede refrigerante traseira, para não tampar os furos de ventilação nem facilitar a formação de condensação. Feche as garrafas e embrulhe os alimentos. Utilize melhor o frigorífico • Para regular a temperatura utilize o selector de FUNCIONAMENTO DO FRIGORÍFICO (veja a Descrição). • Prima a tecla de SUPER COOL (refrigeração rápida) para baixar a temperatura em pouco tempo, por exemplo quando encher o compartimento depois de muitas compras. A função desactiva-se automaticamente depois que tiver passado o tempo necessário. • Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos). • Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus. • Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação. PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira

bem evidente (veja a figura).

2. Se não aparecer a escrita OK significa que a

temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se.

Presente somente em alguns modelos.

3. Verifique novamente o indicador: e, se for

necessário, realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta. A higiene alimentar

1. Depois de comprar alimentos, tire-os de todas as

embalagens exteriores em papel/cartolina ou outras embalagens, que podem introduzir no frigorífico bactérias ou sujidade.

2. Proteja os alimentos, (especialmente os facilmente

perecíveis e os que emanarem cheiro forte), para evitar contacto entre os mesmos, e elimine desta maneira quer a possibilidade de contaminação de germes/bactérias, quer a difusão de cheiros fortes no interior do frigorífico.

3. Guarde os alimentos de maneira que possa circular ar

livremente entre os mesmos.

4. Mantenha limpo o interior do frigorífico, preste atenção

para não utilizar produtos oxidantes ou abrasivos.

5. Tire os alimentos do frigorífico quando passar a

duração máxima de conservação.

6. Para uma boa conservação, os alimentos facilmente

perecíveis (queijos moles, peixe cru, carne etc. ) devem ser guardados na zona mais fria, ou seja sobre a gaveta das hortaliças, onde há o indicador de temperatura.

Utilize melhor o congelador • Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição). • Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas). • Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados; mas devem ser guardados no compartimento superior de CONGELAÇÃO e CONSERVAÇÃO no qual a temperatura desce para menos de -18°C e assegura uma boa velocidade de congelação. ! Para evitar criar obstáculos para a circulação de ar, no interior do congelador, é recomendável não tampar os furos de ventilação com alimentos nem recipientes. • Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se. • A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4). • Para congelar (se o congelador já estiver a funcionar): prima a tecla SUPER FREEZE (congelação rápida) (acende-se o respectivo indicador luminoso amarelo), coloque os alimentos dentro e feche a porta. A função desactiva-se automaticamente depois de 24 horas ou quando se chegar às temperaturas ideais (indicador luminoso apagado); ! Durante a congelação evite abrir a porta. ! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 ~ 14 horas. Manutenção e cuidados Interromper a corrente eléctrica Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica:

1. coloque o selector de FUNCIONAMENTO DO

! Se não se obedecer este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia. Para restabelecer o funcionamento normal é suficiente colocar o selector de FUNCIONAMENTO DO CONGELADOR no valor que desejar. Para isolar o aparelho realize as operações apresentadas nos pontos 1 e 2. Limpar o aparelho • As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco. • Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado. • Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média. Função Holiday

Se for partir para férias longas, não é necessário desligar o aparelho, porque o mesmo é equipado com uma função que possibilita, com um pequeno consumo de electricidade, manter a temperatura do compartimento frigorífico ao redor de 12°C (para proteger produtos de maquilhagem e cosméticos contra o calor); enquanto que a temperatura do congelador deve ser configurada no mínimo indispensável para a conservação dos alimentos. Para activar esta função: configure o selector de FUNCIONAMENTO DO FRIGORÍFICO em Tocará um aviso acústico duplo breve para confirmar a activação; por outro lado a desactivação é indicada por um único aviso acústico. Substituição da lâmpada Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções. Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (10 W). Evite bolor e maus cheiros • Este aparelho foi fabricado com materiais higiénicos que não transmitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas. • Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção. Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia: - 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações; - 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações. Segurança geral • Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada. • Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto. • Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais. • Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos. • Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas. • Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha. • É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição OFF (aparelho desligado) para eliminar todos os contactos eléctricos. • No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar. • En el interior de los compartimientos donde se conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante. • Não coloque na boca cubos de gelo assim que os retirar do congelador. • Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças deveriam ser vigiadas para evitar que brinquem com o aparelho. • Os embalagens não são brinquedos para as crianças.

Eliminação • Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens. • A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economizar e respeitar o meio ambiente • Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor. • Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia. • Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente. • Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica. • Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia. • Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção). Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias: Possíveis cause / Solução: O indicador luminoso verde de ALIMENTAÇÃO não se acende. • A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa. O motor não inicia. • Este aparelho é equipado com um controlo de protecção para o motor (veja Início e utilização). a) O alarme está a tocar. a) A porta do frigorífico permaneceu aberta mais do que dois minutos. O aviso acústico pára de tocar quando a porta for fechada. Ou não foi realizado um procedimento certo para desligar (veja a Manutenção). b) Este aparelho avisa se houver aquecimento excessivo do congelador. É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora. c) Este aparelho avisa se o congelador aquecer-se de maneira perigosa: os alimentos devem ser deitados fora. b) O alarme está a tocar e os dois indicadores luminosos amarelos a piscar. c) O alarme está a tocar e os dois indicadores luminosos amarelos e o verde estão a piscar. Aquecimento excessivo + aviso acústico + aviso acústico b/c) Em ambos estes casos o congelador mantém-se numa temperatura ao redor de 0°C para não congelar novamente os alimentos. Para desactivar o aviso acústico: abra e feche a porta do frigorífico. Para restabelecer o funcionamento normal: coloque o selector de FUNCIONAMENTO DO CONGELADOR na posição de Aquecimento perigoso (desligado) e ligue novamente o aparelho. O indicador luminoso verde ALIMENTAÇÃO é intermitente. • O aparelho não funciona correctamente. Contacte a Assistência Técnica. O frigorífico e o congelador refrigeram pouco. • As portas não se fecham bem ou as guarnições estão estragadas. • As portas são abertas com frequência excessiva. • Os selectores de FUNCIONAMENTO não estão na posição certa (veja a Descrição). • O frigorífico ou o congelador foram enchidos demais. Os alimentos congelam-se no frigorífico. • O selector de FUNCIONAMENTO DO FRIGORÍFICO não está na posição certa (veja a Descrição). • Os alimentos estão encostados na parede traseira. O motor está a funcionar continuamente. • A tecla de SUPER FREEZE (congelação rápida) foi premida: o indicador luminoso amarelo de SUPER FREEZE está aceso (veja a Descrição). • A porta não está bem fechada ou é aberta continuamente. • A temperatura do ambiente externo está muito alta. O aparelho está a fazer ruído. • O aparelho não foi instalado bem plano (veja a Instalação). • O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos. • O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal. A temperatura de algumas partes externas do frigorífico é elevada • As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto

Assistência Antes de contactar a Assistência técnica: • Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções). • Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo.

número de série modelo Comunique: • o tipo de anomalia • o modelo da máquina (Mod.) • o número de série (S/N) Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda. Mod. RG 2330

Classe Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.
