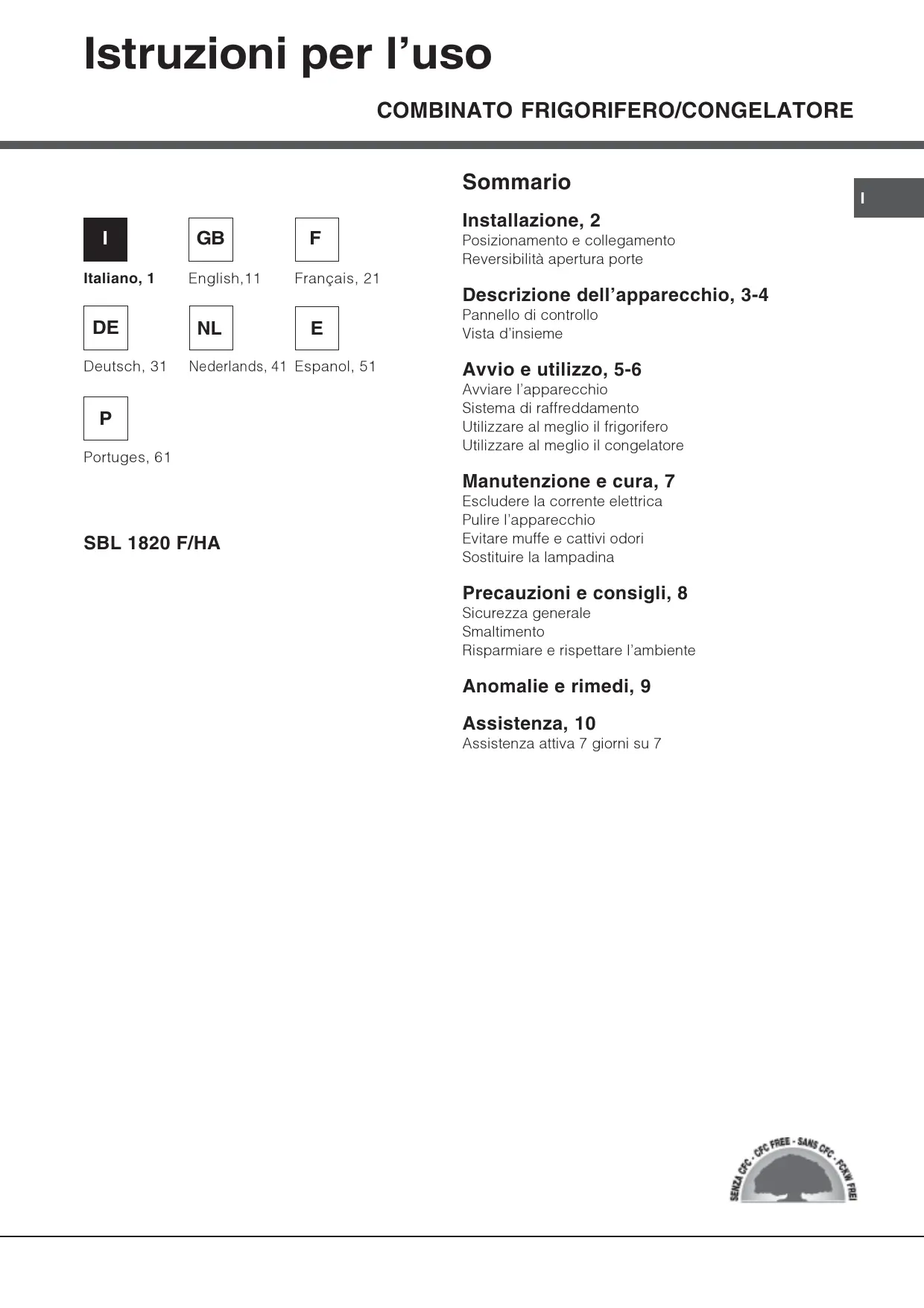

MANUALE UTENTE SBL 1820 F/HA HOTPOINT

Istruzioni per l’uso

Portuges, 61 Installazione, 2 Posizionamento e collegamento Reversibilità apertura porte Descrizione dell’apparecchio, 3-4 Pannello di controllo Vista d’insieme Avvio e utilizzo, 5-6 Avviare l’apparecchio Sistema di raffreddamento Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore Manutenzione e cura, 7

Escludere la corrente elettrica Pulire l’apparecchio Evitare muffe e cattivi odori Sostituire la lampadina Precauzioni e consigli, 8 Sicurezza generale Smaltimento Risparmiare e rispettare l’ambiente Anomalie e rimedi, 9 Assistenza, 10 Assistenza attiva 7 giorni su 7

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza. Reversibilità apertura porte Posizionamento e collegamento

1. Posizionare l’apparecchio in un ambiente ben aerato

2. Non ostruire le griglie posteriori di ventilazione:

compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte

superiore dell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare l’apparecchio lontano da fonti di calore

(la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto

dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori. Collegamento elettrico Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che: • la presa abbia la messa a terra e sia a norma di legge; • la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W); • la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V); • la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

∅ 3mm Descrizione dell’apparecchio Pannello di controllo

Spia ALIMENTAZIONE Manopola FUNZIONAMENTO FRIGORIFERO Spia SUPER COOL Tasto SUPER COOL • Manopola FUNZIONAMENTO FRIGORIFERO per regolare la temperatura del vano frigorifero. è la temperatura ottimale a bassi consumi. è la funzione holiday (vedi Manutenzione e cura). OFF spegne il frigorifero. • Tasto SUPER COOL (raffreddamento rapido) per abbassare velocemente la temperatura del vano frigorifero. Quando viene premuto si accende la spia SUPER COOL (vedi Avvio e utilizzo). • Spia gialla SUPER COOL (raffreddamento rapido): si accende quando viene premuto il tasto SUPER COOL. • Spia verde ALIMENTAZIONE: si accende quando l’apparecchio è collegato alla rete di alimentazione. Spia SUPER FREEZE Manopola FUNZIONAMENTO CONGELATORE Tasto SUPER FREEZE • Tasto SUPER FREEZE (congelamento rapido) per congelare alimenti freschi. Quando viene premuto si accende la spia SUPER FREEZE (vedi Avvio e utilizzo). • Spia gialla SUPER FREEZE (congelamento rapido): si accende quando viene premuto il tasto SUPER FREEZE. • Manopola FUNZIONAMENTO CONGELATORE per regolare la temperatura del vano congelatore. è la temperatura ottimale a bassi consumi. spegne l’apparecchio, frigorifero compreso. ! Le spie servono anche per segnalare un anomalo aumento di temperatura nel vano congelatore (vedi Anomalie e rimedi).

Descrizione dell’apparecchio

Vista d’insieme Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti. Pannello di controllo Lampadina (vedi Manutenzione) RIPIANO • WINE RACK* Cassetto FRUTTA e VERDURA Vano CONGELAMENTO e CONSERVAZIONE Vano CONSERVAZIONE PIEDINO di regolazione • Variabili per numero e/o per posizione.

• Presente solo in alcuni modelli.

Balconcino estraibile PORTAOGGETTI• Balconcino PORTALATTINE* Balconcino BOTTIGLIE Avvio e utilizzo Avviare l’apparecchio Utilizzare al meglio il frigorifero ! Prima di avviare l’apparecchio, seguire le istruzioni sull’installazione (vedi Installazione). ! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato. ! L’apparecchio è provvisto di un controllo salvamotore che fa avviare il compressore solo dopo circa 8 minuti dall’accensione. Questo accade anche dopo ogni interruzione dell’alimentazione elettrica, volontaria o involontaria (black out). • Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).

1. Posizionare la manopola FUNZIONAMENTO

2. Inserire la spina nella presa e accertarsi che si

accenda la spia verde ALIMENTAZIONE.

3. Ruotare la manopola FUNZIONAMENTO

FRIGORIFERO su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

4. Ruotare la manopola FUNZIONAMENTO

CONGELATORE su un valore medio e premere il tasto SUPER FREEZE (congelamento rapido): si accenderà la spia gialla SUPER FREEZE. Essa si spegnerà quando il congelatore avrà raggiunto la temperatura ottimale: a quel punto sarà possibile inserire gli alimenti. Sistema di raffreddamento No Frost Il sistema elettronico di raffreddamento No Frost è riconoscibile dalla presenza di celle d’aerazione presenti sulla parete superiore del vano frigo. Il sistema No Frost consente, grazie alla presenza di numerose celle d’aerazione, di ottenere una circolazione costante dell’aria e rendere uniforme la temperatura presente all’interno del frigorifero mediante un’omogenea ventilazione del vano. Il No Frost gestisce un flusso continuo di aria fredda che raccoglie l’umidità e impedisce la formazione di ghiaccio e brina: nel vano frigorifero mantiene il giusto livello di umidità e, grazie all’assenza di brina, preserva le qualità originarie degli alimenti; nel vano congelatore evita la formazione di ghiaccio rendendo superflue le operazioni di sbrinamento ed evitando che gli alimenti si attacchino tra loro. Non mettere alimenti o contenitori a diretto contatto con la parete refrigerante posteriore, per non ostruire i fori di aerazione e facilitare la formazione di condensa.

• Premere il tasto SUPER COOL (raffreddamento rapido) per abbassare la temperatura in poco tempo, per esempio quando il vano viene riempito dopo una grossa spesa. La funzione si disattiva automaticamente trascorso il tempo necessario. • Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli). • Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi. • Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa. RIPIANI: pieni o a griglia. Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per l’inserimento di contenitori o alimenti di notevole dimensione. Per regolare l’altezza non è necessario estrarre completamente il ripiano.

Indicatore TEMPERATURA*: per individuare la zona più fredda del frigorifero.

1. Controllare che sull’indicatore risulti ben evidente

2. Se non compare la scritta OK significa che la

temperatura è troppo elevata: regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta (più freddo) e attendere circa 10 h finché la temperatura si sia stabilizzata.

3. Controllare nuovamente l’indicatore: se necessario,

procedere con una nuova regolazione. Se si sono introdotte grosse quantità di alimenti o si è aperta frequentemente la porta del frigorifero, è normale che l’indicatore non segni OK. Attendere almeno 10 h prima di regolare la manopola FUNZIONAMENTO FRIGORIFERO su una posizione più alta.

• Presente solo in alcuni modelli.

L’igiene alimentare Utilizzare al meglio il congelatore

1. Dopo l’acquisto degli alimenti, eliminare qualsiasi

tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli

facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all’interno del frigo

3. Riporre i cibi in modo in modo che l’aria possa

circolare liberamente tra essi

4. Tenere pulito l’interno del frigo, facendo attenzione

a non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la

durata massima di conservazione

6. Per una buona conservazione, i cibi facilmente

deperbili ( formaggi molli, pesce crudo, carne, etc ) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova l’indicatore della temperatura. • Per regolare la temperatura utilizzare la manopola FUNZIONAMENTO CONGELATORE (vedi Descrizione). • Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore). • Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati nel vano superiore CONGELAMENTO e CONSERVAZIONE dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento. ! Per evitare di ostacolare la circolazione dell’aria all’interno del congelatore, si raccomanda di non ostruire con cibi o contenitori i fori di areazione. • Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi. • La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4). • Per congelare (se il congelatore è già in funzione): premere il tasto SUPER FREEZE (congelamento rapido) (accensione della relativa spia gialla), introdurre gli alimenti e chiudere la porta. La funzione si disattiva automaticamente trascorse 24 ore o raggiunte le temperature ottimali (spia spenta). ! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

Manutenzione e cura Escludere la corrente elettrica Funzione holiday Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione: Se si parte per un periodo di vacanza non è necessario spegnere l’apparecchio perché è dotato di una funzione che permette, con bassi consumi elettrici, di mantenere la temperatura del vano frigorifero intorno ai 12°C (per proteggere dal caldo trucchi e cosmetici); la temperatura del congelatore va impostata sul minimo (1), indispensabile per la conservazione degli alimenti. Per attivare la funzione: impostare la manopola FUNZIONAMENTO

1. posizionare la manopola FUNZIONAMENTO

2. staccare la spina dalla presa.

! Se non si segue questa procedura può scattare l’allarme: esso non è sintomo di anomalia. Per ripristinare il normale funzionamento è sufficiente posizionare la manopola FUNZIONAMENTO CONGELATORE sul valore desiderato. Per isolare l’apparecchio procedere seguendo i punti 1 e 2. Pulire l’apparecchio • Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca. • Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

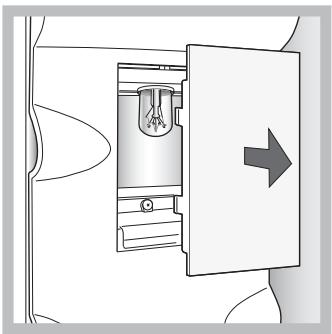

FRIGORIFERO su Un doppio breve segnale acustico ne conferma l’attivazione; la disattivazione è indicata da un segnale acustico singolo. Sostituire la lampadina Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto. Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una di potenza analoga a quella indicata sulla protezione (10 W). • Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media. Evitare muffe e cattivi odori • L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie. • Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE.. Sicurezza generale • L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione. • L’apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto. • L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali. • Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi. • Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi. • Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. • È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare le manopole per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico. • In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. • Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore. • Non mettere in bocca cubetti appena estratti dal congelatore. • Questo apparecchio non è da intendersi adatto all’uso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo all’uso dell’apparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l’apparecchio. • Gli imballaggi non sono giocattoli per bambini.

Smaltimento • Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. • La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare l’ambiente • Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore. • Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia. • Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente. • Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica. • Sbrinare l’apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia. • Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alle porte e non lascino uscire il freddo (vedi Manutenzione). Anomalie e rimedi Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie: Possibili cause / Soluzione: La spia verde ALIMENTAZIONE non si accende. • La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente. Il motore non parte. • L’apparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo). a) Suona l’allarme. a) La porta del frigorifero è rimasta aperta per più di due minuti. Il segnale acustico cessa alla chiusura della porta. Oppure non si è seguita la corretta procedura di spegnimento (vedi Manutenzione). b) L’apparecchio segnala un riscaldamento eccessivo del congelatore. Si consiglia di verificare lo stato degli alimenti: potrebbe essere necessario gettarli. c) L’apparecchio segnala un riscaldamento pericoloso del congelatore: gli alimenti devono essere gettati. b) Suona l’allarme e lampeggiano le due spie gialle. c) Suona l’allarme e lampeggiano le due spie gialle e quella verde. Riscaldamento eccessivo + segnale acustico + segnale acustico Riscaldamento pericoloso

b/c) In entrambi i casi il congelatore si manterrà a una temperatura intorno a 0°C per non far ricongelare gli alimenti. Per spegnere il segnale acustico: aprire e chiudere la porta del frigorifero. Per ripristinare il funzionamento normale: portare la manopola FUNZIONAMENTO CONGELATORE sulla posizione (spento) e riaccendere l’apparecchio. La spia verde ALIMENTAZIONE lampeggia • L’apparecchio non funzione correttamente. Chiamare l’Assistenta Tecnica Il frigorifero e il congelatore raffreddano poco. • Le porte non chiudono bene o le guarnizioni sono rovinate. • Le porte vengono aperte molto spesso. • Le manopole FUNZIONAMENTO non sono in posizione corretta (vedi Descrizione). • Il frigorifero o il congelatore sono stati riempiti eccessivamente. Nel frigorifero gli alimenti si gelano. • La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione corretta (vedi Descrizione). • Gli alimenti sono a contatto con la parete posteriore. Il motore funziona di continuo. • È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia gialla SUPER FREEZE è accesa (vedi Desc.). • La porta non è ben chiusa o viene aperta di continuo. • La temperatura dell’ambiente esterno è molto alta. L’apparecchio emette molto rumore. • L’apparecchio non è stato installato ben in piano (vedi Installazione). • L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori. • Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale. La temperatura di alcune parti esterne del frigorifero è elevata. • Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto

02/2010 - Xerox Fabriano Prima di contattare l’Assistenza: • Verificare se l’anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi). • In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

modello Comunicare: • il tipo di anomalia • il modello della macchina (Mod.) • il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra. Mod. RG 2330

50 Hz numero di serie Cod. 150 W

Classe Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.
