MANUAL DE UTILIZADOR FZ 62 GP.1 IX /Y /HA HOTPOINT

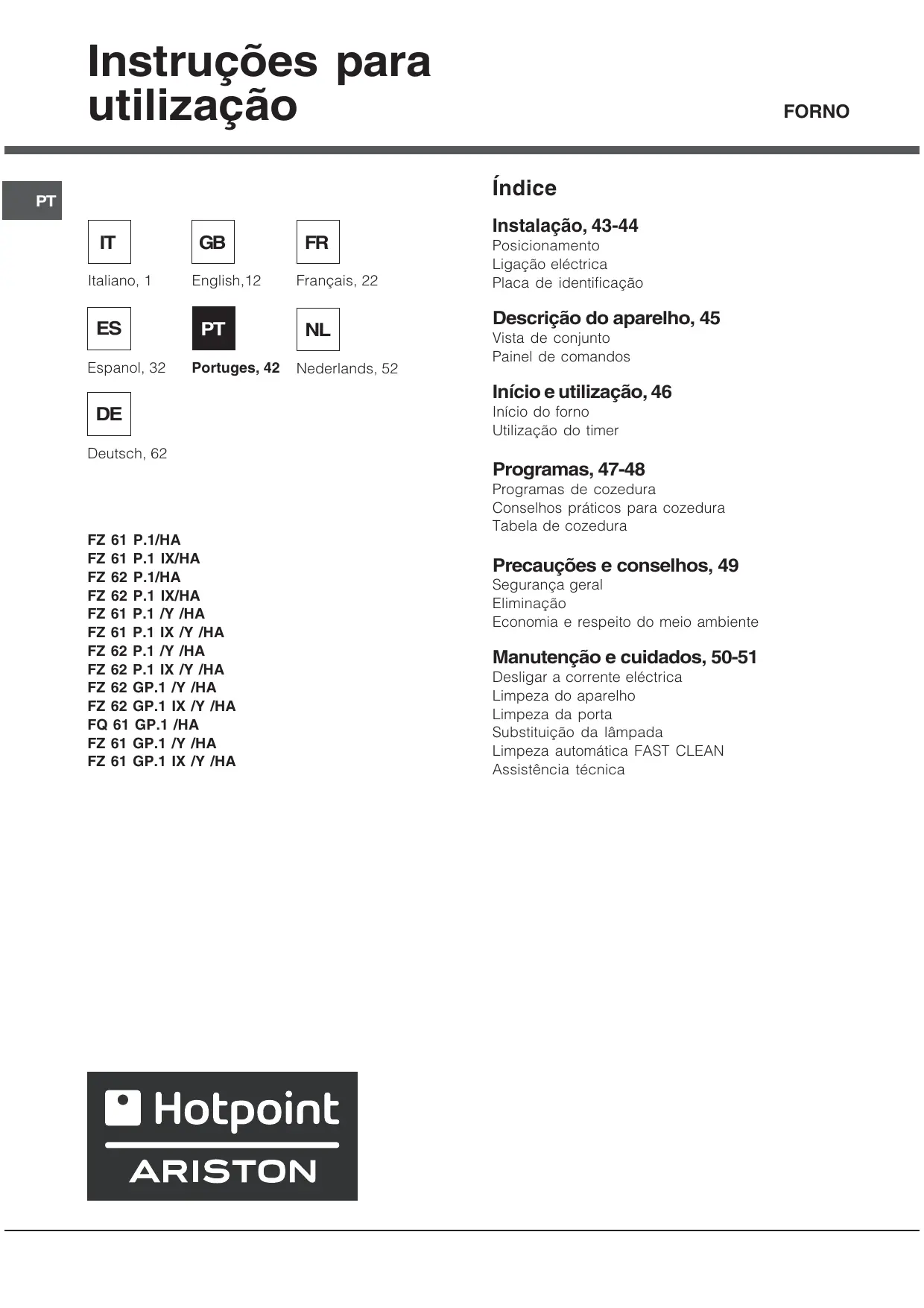

Instruções para utilização FORNO Índice

Nederlands, 52 Instalação, 43-44 Posicionamento Ligação eléctrica Placa de identificação Descrição do aparelho, 45 Vista de conjunto Painel de comandos Início e utilização, 46 Início do forno Utilização do timer Programas, 47-48 Programas de cozedura Conselhos práticos para cozedura Tabela de cozedura Precauções e conselhos, 49 Segurança geral Eliminação Economia e respeito do meio ambiente Manutenção e cuidados, 50-51 Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Limpeza automática FAST CLEAN Assistência técnica Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança. Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas. Colocar no centro e prender Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel: 20 mm. de espessura: retire a parte móvel do calço (veja a figura); • os painéis adjacentes ao forno devem ser de material resistente ao calor; • no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

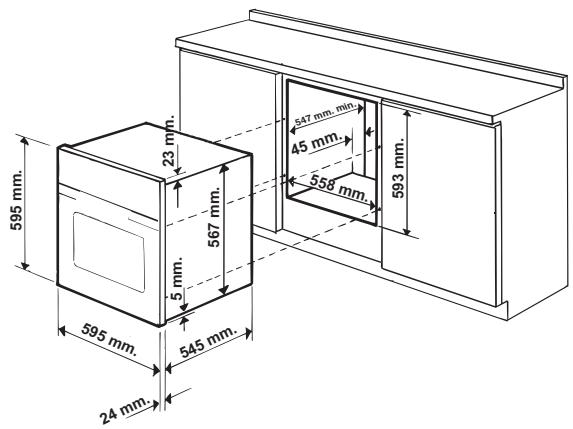

45 m 593 mm. 23 mm. • para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas: 18 mm. de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante (veja a figura);

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo, indicadas na placa de identificação, foram medidas para este tipo de instalação. Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica ! Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir). Montagem do cabo de fornecimento

1. Para abrir a caixa de

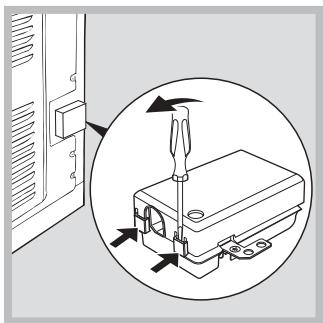

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura).

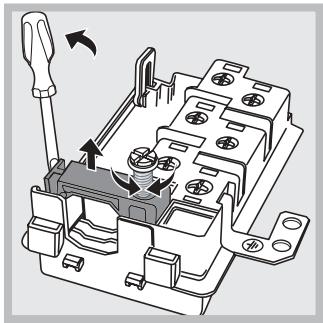

parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

3. Tire os parafusos

dos contactos L-Ne, em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde ( ). • a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir); • a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir); • a tomada seja compatível com a tomada do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

PLACA DAS CARACTERÍSTICAS

Dimensóes largura cm. 43,5 altura cm. 32 profundidade cm. 41,5 Volume Litros 58 Ligações eléctricas tensão de 220-240V ~ 50/60Hz potência máxima absorvida 2560-3050W Ligação do cabo de alimentação à rede Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que: • a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

Directiva 2002/40/CE acerca dos fornos eléctricos. Norma EN 50304 ETIQUETA DE ENERGIA Consumo de energia com convecção Natural – função de aquecimento: Tradicional; Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento: Pastéis Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: 2006/95/CEE de 12/12/06 (Baixa Tensão) e posteriores modificações - 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações - 2002/96/CE Descrição do aparelho Vista de conjunto

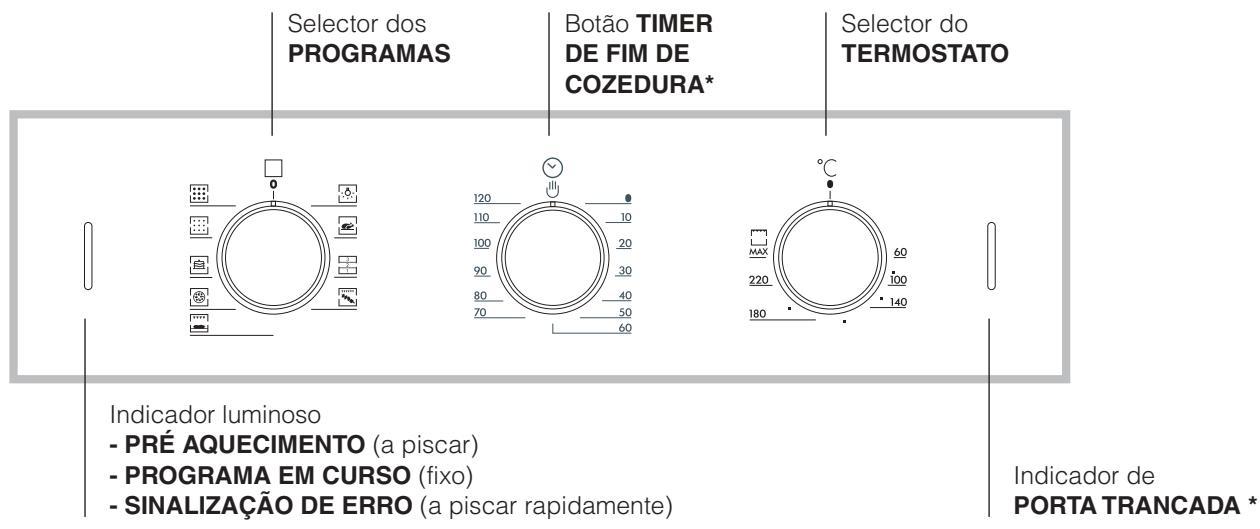

GUIAS de escorrimento das prateleiras Painel de comandos posição 5 posição 4 posição 3 posição 2 posição 1 Prateleira GRADE Prateleira BANDEJA PINGADEIRA Painel de comandos Selector dos PROGRAMAS Selector do TIMER * Selector do TERMOSTATO Indicador luminoso - PRÉ AQUECIMENTO (a piscar) - PROGRAMA EM CURSO (fixo) - SINALIZAÇÃO DE ERRO (a piscar rapidamente) Selector dos PROGRAMAS Botão TIMER

COZEDURA* Indicador luminoso - PRÉ AQUECIMENTO (a piscar) - PROGRAMA EM CURSO (fixo) - SINALIZAÇÃO DE ERRO (a piscar rapidamente) Indicador de PORTA TRANCADA * Selector do TERMOSTATO Indicador de PORTA TRANCADA *

• Há somente em alguns modelos.

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substâncias empregadas para proteger o forno. Início do forno

painel de comandos piscará o indicador luminoso do PRÉ AQUECIMENTO.

3. Para escolher a temperatura rode o selector do

TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).

4. O indicador luminoso do PROGRAMA EM CURSO

aceso fixo no painel dos comandos avisam que o pré aquecimento foi completado: coloque dentro os alimentos a serem cozidos.

5. Durante a cozedura é sempre possível:

- modificar o programa de cozedura mediante o selector dos PROGRAMAS; - modificar a temperatura mediante o selector do TERMÓSTATO; - interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”.

6. No caso de uma interrupção do fornecimento

eléctrico, se a temperatura do forno não baixar demais, o aparelho é equipado com um sistema que reactiva o programa desde o ponto em que tiver sido interrompido. ! No programa BARBECUE não há pré aquecimento. ! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grade fornecida. Ventilação de arrefecimento Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. No programa para PASTÉIS inicia somente quando o

forno estiver quente, enquanto que no início dos programas de FAST CLEAN a ventoinha funciona com uma velocidade baixa. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. Luz do forno Acende-se se for seleccionado mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura. Por outro lado, com os dois programas de FAST CLEAN desliga-se automaticamente. Utilização do timer*

1. Antes de mais nada, para dar corda na campainha

é necessário rodar o selector do TIMER uma volta quase inteira na direcção dos ponteiros do relógio.

2. Volte na direcção contrária aos ponteiros do

relógio, para configurar o tempo que desejar, faça coincidir os minutos indicados no selector do TIMER com a referência fixa do painel de comandos.

3. O timer é um contador de minutos: quando tiver

passado o tempo, toca um sinal acústico. ! O timer não comando o forno para acender-se nem se apagar. Utilizar o timer de fim de cozedura*

1. Antes de mais nada, para dar corda na campainha

é necessário rodar o selector do TIMER DE FIM DE COZEDURA de uma volta quase inteira na direcção dos ponteiros do relógio.

2. Volte na direcção contrária aos ponteiros do

relógio, para configurar o tempo que desejar, faça coincidir os minutos indicados no selector do TIMER DE FIM DE COZEDURA com a referência fixa do painel de comandos.

3. Depois que tiver passado o tempo tocará um sinal

acústico e o forno desliga-se.

4. Quando o forno estiver desligado, o timer de fim

cozedura poderá ser utilizado como um normal contador de minutos. Para utilizar o forno com funcionamento manual, ou seja com o timer de fim de cozedura desactivado, é necessário rodar o botão TIMER DE FIM DE COZEDURA até o símbolo‘ '.

• Há somente em alguns modelos. Programas Programas de cozedura ! Para todos os programas pode ser definida uma temperatura entre 60°C e MÁX., excepto:. • BARBECUE (é aconselhável configurar somente em MÁX.); • GRATIN (é aconselhável não ultrapassar a temperatura de 200°C). Programa do FORNO PARA PASTÉIS

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Esta função é indicada para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levitação) e algumas preparações “mignon” em 3 prateleiras simultaneamente. Programa de FAST CLEAN Programa de FORNO TRADIÇÃO Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de uma prateleira haverá má distribuição da temperatura. Programa de COZEDURA MÚLTIPLA Activam-se todos os elementos aquecedores (superior, inferior e circular) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente. Programa de BARBECUE Activa-se o elemento aquecedor superior. Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta do forno fechada. Programa de GRATIN Activa-se o elemento aquecedor superior e começa a funcionar a ventoinha. Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada. Programa do FORNO PARA PIZZA Ligam-se os elementos aquecedores inferior e circular e entra em funcionamento a ventoinha. Esta combinação possibilita um aquecimento rápido do forno, com um grande fluxo de calor principalmente por baixo. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura. É o programa de limpeza automática e integral do forno, mediante pirólise (veja a Manutenção e cuidados). ! O ciclo do programa é predefinido em 90 minutos. Programa de FAST CLEAN INTENSIVO É o programa de limpeza automática e integral do forno, mediante pirólise (veja a Manutenção e cuidados). ! O ciclo do programa é predefinido em 120 minutos. Conselhos práticos para cozedura ! Nas cozeduras ventiladas não utilize as posições das prateleiras 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados. ! Nas cozeduras de BARBECUE e GRATIN, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

• Utilize as posições 2 e 4 das prateleiras, coloque na 2 os alimentos que necessitarem de mais calor. • Coloque a bandeja pingadeira embaixo e a grade em cima. BARBECUE • Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade. • É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato; FORNO para PIZZA • Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante. • No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

Tabela de cozedura Alimentos Peso (Kg.) Posição das prateleiras Pato Carne de vitela ou vaca assada Carne de porco assada Biscoitos (de massa tenra) Tortas doces Pizza (em 2 prateleiras) Lasanha Cordeiro Frango assado com batatas Cavala Plum cake Bignés (em 2 prateleiras) Biscoitos (em 2 prateleiras) Pão-de-ló (em 1 prateleira) Pão-de-ló (em 2 prateleiras) Tortas salgadas Linguado e chocas Espetinhos de calamares e camarão Filé de bacalhau Verduras na grelha Bife de vitela Costeletas Hambúrgueres Cavala Tostas Frango na grelha Chocas Pizza Carne de vitela ou vaca assada Frango Tortas doces Torta de fruta Plum cake Pão-de-ló Crêpes recheadas (em 2 prateleiras) Queques pequenos (em 2 prateleiras) Salgadinhos folhados como queijo (em 2 prateleiras) Bignés (em 3 prateleiras) Biscoitos (em 3 prateleiras) Merengues (em 3 prateleiras)

Pré Temperatura Duração da aquecimento aconselhada cozedura (minutos) (minutos) Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral • Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas. • Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais. • Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno. • Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos. • Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. • Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas. • Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno. • Não tape as aberturas de ventilação e de eliminação de calor. • Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes. • Utilize luvas de forno para colocar e tirar recipientes; • Não forre o fundo do forno com folhas de alumínio. • Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderão arder. • Assegure-se sempre que os selectores estejam na posição “l”/”¡” quando não estiver a utilizar o aparelho. • Não puxe pelo cabo para deslizar a ficha da tomada eléctrica, pegue pela ficha. • Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica. • Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica). • Não coloque objectos pesados sobre a porta do forno aberta. • Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho. • Não permita que as crianças brinquem com o aparelho.

Eliminação • Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas. • A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Economia e respeito do meio ambiente • Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, principalmente no caso dos programas de FAST CLEAN, colabora-se para reduzir a carga de absorção das empresas fornecedoras de electricidade. • É recomendável realizar as cozeduras ao BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%). • Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Manutenção e cuidados

Desligar a corrente eléctrica

3. segure a porta dos dois

lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações. Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho • As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpadas com uma esponjinha molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas. • O interior do forno deve ser sempre limpado de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos. • Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem. Verificação das guarnições Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais perto (veja a Assistência técnica).. É aconselhável não usar o forno antes do mesmo ter sido reparado. Substituição da lâmpada Para substituir a lâmpada de iluminação do forno: Compartimento do forno Limpeza da porta Lãmpada Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente

alavancas situadas nas duas dobradiças;

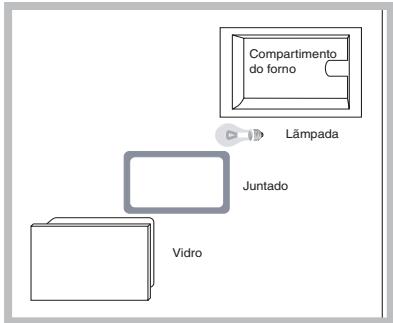

1. Retire a tampa de vidro, utilize uma chave de

2. Desenrosque a lâmpada e troque-a por outra

análoga: potência 15 W, engate E 14. Monte novamente a tampa, preste atenção para colocar correctamente a guarnição (veja a figura). Limpeza automática FAST CLEAN No final da limpeza automática Com os programas de FAST CLEAN a temperatura interna do forno chega a 500°C e activa-se o processo de pirólise, ou seja, de carbonização dos resíduos. A sujidade é literalmente incinerada. Durante a limpeza automática, as superfícies podem ficar muito quentes. mantenha as crianças afastadas. Pelo vidro da porta forno é possível observar algumas partículas que se iluminam: trata-se de uma combustão instantânea, um fenómeno absolutamente normal, que não implica perigo algum. O indicador luminoso de PROGRAMA EM CURSO apaga-se, mas o indicador de PORTA TRANCADA permanece aceso. Para poder abrir a porta do forno, será necessário aguardar a temperatura do forno arrefecer até um nível aceitável e o indicador luminoso da PORTA TRANCADA ter-se apagado. Neste ponto será possível constatar a presença de alguns depósitos de poeira branca no fundo e nas paredes do forno: retire-a com uma esponja húmida, com o forno frio. Por outro lado, se desejar aproveitar o calor obtido para iniciar uma cozedura, a poeira também pode ser deixada: não implica qualquer perigo para os alimentos a serem cozidos. Antes de activar os programas de FAST CLEAN: • com uma esponja húmida retire do interior do forno os resíduos maiores. Não utilize detergentes;

• retire todos os acessórios; Assistência técnica • não deixe panos de prato nem pegas de tecido na maçaneta. Comunique: • o modelo da máquina (Mod.) • o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem. ! Será possível activar estes programas somente depois de ter fechado a porta do forno. Para activar o FAST CLEAN normal (90 min.) rode o selector dos PROGRAMAS até Para activar o FAST CLEAN INTENSIVO (120 min.) rode o selector dos PROGRAMAS até ! Seleccione o programa intensivo somente no caso de forno muito sujo. Dispositivos de segurança • a porta tranca-se assim que a temperatura chegar a valores altos; • em caso de um evento anómalo, a alimentação dos elementos aquecedores será interrompida.
