VI 800 SW - Inversor BlueWalker - Manual de utilização gratuito

Tipo de produto	Inversor
Marca	BlueWalker
Modelo	VI 800 SW
Potência aparente	800 VA
Potência ativa	480 W
Tecnologia	Line-interactive
Forma de onda de saída	Seno modificada
Tensão de entrada nominal	220-240 V AC
Frequência de entrada	50/60 Hz
Número de tomadas de saída	2 tomadas Schuko
Tipo de bateria	Chumbo-ácido selada
Tensão da bateria	24 V (2 x 12 V)
Capacidade da bateria	7 Ah
Tempo de transferência	< 10 ms
Proteção telefônica/RJ45	Sim
Dimensões (L x P x A)	140 x 380 x 280 mm
Peso	8,5 kg
Temperatura de operação	0 a 40 °C
Umidade de operação	20 a 90 % (sem condensação)
Nível de ruído	< 40 dBA
Manutenção	Limpar com um pano seco e macio
Reparabilidade	Baterias substituíveis pelo usuário
Segurança	Não abrir o aparelho, risco de choque elétrico
Manual disponível	Baixável gratuitamente em formato PDF

Perguntas frequentes - VI 800 SW BlueWalker

Qual é a autonomia do no-break BlueWalker VI 800 SW?

A autonomia depende da carga. Com uma carga de 480 W (carga total), a autonomia é de cerca de 5 a 10 minutos. Para uma carga de 240 W, pode atingir 20 a 30 minutos.

Como substituir a bateria do VI 800 SW?

Desconecte o no-break e abra o compartimento inferior. Desconecte os cabos das baterias (atenção às polaridades) e substitua por baterias idênticas 12V 7Ah. Feche e reconecte.

Posso conectar uma televisão ou um computador neste no-break?

Sim, este no-break é perfeito para computadores, telas, roteadores de internet e televisores. Verifique se a potência total não excede 480 W.

O que fazer se o no-break emitir um bipe contínuo?

Um bipe contínuo geralmente indica uma bateria descarregada ou defeituosa. Deixe o no-break conectado à tomada por pelo menos 8 horas para recarregar. Se o bipe persistir, substitua as baterias.

O no-break protege contra sobretensões?

Sim, o VI 800 SW incorpora uma proteção contra sobretensões e picos de tensão, o que protege seus equipamentos sensíveis.

Como instalar o no-break pela primeira vez?

Conecte o no-break a uma tomada elétrica, deixe-o carregar a bateria por 8 horas. Em seguida, conecte seus aparelhos nas tomadas de saída. Ligue o no-break com o botão frontal.

A saída é em seno puro?

Não, este no-break fornece uma onda senoidal modificada (simulada). Ela é adequada para a maioria das fontes chaveadas, mas pode não ser adequada para alguns equipamentos sensíveis como alguns equipamentos de áudio profissionais.

Onde posso baixar o manual em francês?

O manual está disponível para download gratuito em formato PDF no site notice-facile.com ou no site oficial da BlueWalker.

O que fazer se o no-break não ligar?

Verifique se o no-break está conectado à tomada e se a tomada está energizada. Se o problema persistir, a bateria pode estar completamente descarregada ou defeituosa. Tente recarregá-la ou substituí-la.

Posso usar o no-break com um gerador?

Não é recomendado, porque a tensão e a frequência dos geradores podem ser instáveis. Use de preferência uma fonte de rede estável.

MANUAL DE UTILIZADOR VI 800 SW BlueWalker

Guia de início rápido

EN/DE/FR/ES/IT/PT/SE/FI/NO/TR RU/UA/BY/PL/CZ/HR/HU/BG/KZ/SR

IMPORTANTES INSTRUÇÃO ES DE SEGURANÇA

PT

GUARDE ESTAS INSTRUÇÃO ES – Este manual contém importantes instruções relativas aos modelos PowerWalker VI 600/800 SW que devem ser seguidas durante a instalação e manutenção da UPS e das baterias.

• Este produto foi especialmente concebido para computadores e não se recomenda a sua utilização em qualquer tipo de sistema de apoio de vida ou qualquer outro equipamento importante.
• Este equipamento pode ser utilizado por qualquer indivíduo mesmo que não tenha formação alguma nesta matéria.
• Não ligue electrodomésticos, como por exemplo secadores do cabelo, aos receptáculos da UPS.
• Este dispositivo foi concebido para ser instalado num ambiente controlado (temperatura controlada e interior livre de contaminantes condutivos). Não instale a UPS em locais onde haja água ou excessiva humidade.
• Risco de choque eléctrico; não remova a cobertura. Não há componentes internos que possam ser reparados pelo utilizador. Entregue qualquer tarefa de reparação a pessoal devidamente qualificado.
• A tomada eléctrica onde ligar a UPS deve encontrar-se perto da mesma e ser de fácil acesso. Para isolar a UPS da entrada de corrente alterna (CA), remova a ficha da tomada eléctrica.
• Se a UPS for armazenada durante um longo período de tempo, recomenda-se que recarregue as baterias (ligando a UPS à rede eléctrica e colocando o interruptor na posição "ON" [Ligada]) uma vez por mês durante 24 horas para evitar que as baterias descarreguem completamente.
• Por favor não ultrapasse a capacidade de carga nominal da UPS.
• A UPS contém uma/duas bateria(s) de elevada capacidade. Não remova a cobertura da UPS, pois incorre no perigo de choque eléctrico. Se for necessário um exame interno ou substituição da bateria, contacte o distribuidor.
• Se colocar a UPS em curto-circuito no seu interior, pode incorrer nos perigos de choque eléctrico ou incêndio, por isso, para evitar tais perigos, não devem ser colocados em cima da UPS recipientes que contenham água (como um copo de água).
• Não destrua a(s) bateria(s) no fogo. A(s) bateria(s) pode(m) explodir.
• Não abra ou danifique a(s) bateria(s). Os electrólitos libertados são nocivos para a pele e olhos. O electrólito pode ser tóxico.
• O ícone Φ na etiqueta que identifica as características da bateria é o símbolo de fase.
• Uma bateria pode provocar um choque eléctrico e um curto-circuito de elevada intensidade de corrente. Quando o dispositivo funcionar com baterias, deverá ter em atenção as seguintes precauções:
• Tire relógios, anéis ou outros objectos metálicos das mãos.

- Use ferramentas com pegas isoladas.

- A manutenção das baterias deverá ser realizada ou supervisionada por técnicos qualificados e conhecadores das precauções necessárias a ter com as baterias. Não deixe que a manutenção das baterias seja realizada por pessoal não-qualificado.

- Quando substituir as baterias, utilize o mesmo tipo e número de baterias de chumbo e ácido blindadas.

- A temperatura ambiente máxima é de 40 °C.

- Este equipamento conectável do tipo A com as baterias já instaladas pelo fornecedor é instalável pelo utilizador e pode ser utilizado por leigos.

- Quando este equipamento for instalado, deve assegurar-se que a soma das correntes de fuga da UPS e das cargas conectadas não excede os 3,5 mA.

- Atenção, existe o perigo da ocorrência de um choque eléctrico. Quando desligar esta unidade da rede eléctrica, ainda é possível que haja tensões perigosas provenientes da energia fornecida pela bateria. A energia fornecida pela bateria deve ser cortada nos pólos positivo e negativo da bateria quando for necessário realizar trabalho de manutenção ou de assistência dentro da UPS.

- A tomada eléctrica que alimenta a UPS deve estar localizada próxima da mesma e deve ser de fácil acesso.

- Se sair fumo do dispositivo, desligue-o imediatamente e isole-o da rede eléctrica, e contacte o distribuidor.

- Não guarde ou utilize este produto em nenhum dos seguintes ambientes:

Qualquer área com gás combustível, substâncias corrosivas, ou extremamente poeirentos.

Qualquer área com temperatura extraordinariamente elevada ou reduzida (acima de 40 °C ou abaixo de 0 °C) ou com mais de 90% de humidade.

Qualquer área exposta a luz solar directa ou perto de quaisquer dispositivos de aquecimento.

- Qualquer área com intensas vibrações.

○ Exteriores.

- No caso de ocorrer um incêndio na vizinhança, utilize extintores de pó químico seco. A utilização de extintores à base de líquido pode provocar um choque eléctrico.

Este produto cumpre os regulamentos de segurança e ambientais em vigor na UE.

Recicle o máximo possível de componentes do produto quando decidir descartar o mesmo. As baterias e as baterias recarregáveis não são descartadas juntamente com o lixo doméstico! Recicle-as no seu ponto de reciclagem local. Em conjunto podemos ajudar a proteger o ambiente.

1. Introdução

A Série VI da PowerWalker é uma UPS (Unidade de Alimentação Ininterrupta) de linha interactiva inteligente e compacta concebida para proteger o seu computador pessoal ou equipamento electrónico sensível de todas as formas de interferência na corrente, incluindo falhas totais da corrente. Encontra-se equipada com muitas funções que permitem a qualquer equipamento ligado funcionar durante mais tempo e com maior fiabilidade.

2. Design de conceito ecológico

As séries VI 600/800 SW da da PowerWalker adoptam a funcionalidade de carga do modo de comutação que origina vários benefícios:

• Aumenta a eficiência de carga para mais de 80%, uma economia de energia superior à de uma UPS tradicional
• A bateria só necessita de 4 horas para ser carregada até um nível de 90%, reduzindo o tempo de carga em 50%
• Reduz a geração de calor durante a carga de bateria, fornecendo assim uma vida da bateria mais prolongada
• Aumenta a fiabilidade e ajuda e poupar dinheiro

3. Conteúdo da embalagem

Os seguintes itens devem estar presentes dentro da sua embalagem:

Unidade UPS	Cabo USB	Cabo IEC	Cabo de alimentação de entrada CA
CD do software	Guia de início rápido	Guia de assistência

4. Análise geral do produto

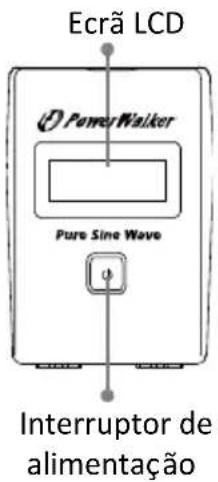

Painel dianteiro:

Ecră LCD:

PT

① Tensão de entrada
② Tensão de saída
③ Indicador do modo CA
4 Indicador do modo da bateria
⑤ Indicador do nível de carga, a piscar Indica sobrecarga
⑥ Indicador do modo da bateria, a piscar indica bateria fraca

Painel traseiro:

① Receptáculos de saída
② Entrada de corrente alterna (CA)
③ Protecção contra sobretensões para modem ou telefone
4 Porta USB

4. Instalação e arranque inicial

Inspeccione a unidade antes da instalação. Certifique-se de que nenhum dos ponentes está danificado.

I: Condições de colocação e armazenamento

Instale a UPS numa área protegida livre de pó excessivo e tenha um fluxo de ar adequado.

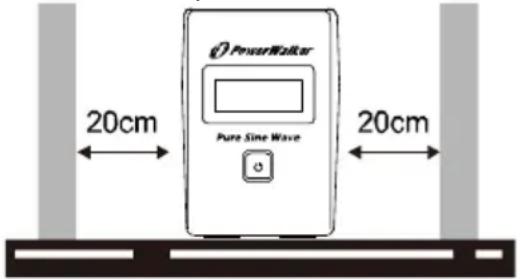

Coloque a UPS afastada de quaisquer outras unidades a uma distância de pelo menos 20 cm para evitar qualquer interferência. NÃO utilize a UPS quando a temperatura exceder 0-40° C e a humidade for superior a 0-90 % de HR.

II: Ligação ao utilitário e carga

Ligue o cabo de entrada da corrente CA à tomada da parede. Para obter os melhores resultados, sugerimos carregar a bateria durante pelo menos 4 horas antes da utilização inicial. A unidade carrega a sua bateria enquanto ligada ao utilitário.

III: Ligação das cargas

Ligue as cargas aos receptáculos da saída no painel traseiro da UPS. Basta ligar o interruptor da alimentação da unidade UPS, e os dispositivos ligados à UPS serão protegidos pela unidade UPS.

Não ligue um quadro de ligações ou um supressor de picos à UPS.

IV: Ligação do modem ou telefone para protecção contra sobretensões

Ligue um modem único ou linha telefónica única à entrada “IN” (Entrada) protegida contra sobretensões localizada no painel traseiro da unidade UPS. Efectue a ligação da saída “OUT” (Saída) ao computador utilizando outro cabo de linha telefónica.

V: Ligação do cabo USB

Para monitorizar o estado da UPS, tais como encerramento e arranque da UPS não previstos, utilizando o software integrado, ligue a UPS e o PC utilizando o cabo UPS incluso.

NUNCA ligue uma impressora laser ou um digitalizador à unidade UPS, porque uma irrupção de corrente gerada pelos dispositivos do motor podem danificar a unidade.

VI: Ligar/Desligar a unidade

Ligue a unidade UPS premindo o interruptor de alimentação. Desligue a unidade UPS premindo o interruptor de alimentação novamente.

6. Alarme sonoro da UPS

• Quando a UPS passa do modo da corrente CA para o modo de bateria para efectuar alimentação de reserva: o alarme sonoro é emitido a cada 10 segundos
• Quando a carga da bateria é fraca: o alarme sonoro é emitido a cada segundo
• Quando a UPS é sobrecarregada: o alarme sonoro é emitido a cada 0,5 segundos
• Quando ocorre uma avaria da bateria: o alarme sonoro é emitido a cada 2 segundos
• Outras avarias: o alarme sonoro é emitido continuamente

7. Instalação de software no seu computador

- Utilize o CD fornecido e siga as instruções apresentadas no ecrã para instalar o software ViewPower.

- Após a instalação bem sucedida do software, é possível estabelecer comunicação com a UPS e é apresentado um ícone laranja no tabuleiro do sistema.

• Faça duplo clique no écone para utilizar o monitor (tal como indicado acima).
• Pode agendar o encerramento/arranque da UPS e monitorizar o estado da UPS através do computador.
• Para obter instruções pormenorizadas, consulte o manual electrónico incluído no software.

8. Especificações

Modelo	VI 600 SW	VI 800 SW
CAPACIDADE	600 VA / 360 W	800 VA / 480 W
ENTRADA
Tensão	220~240 VAC
Variação da tensão	162~290 VAC
Intervalo de frequência	50/60 Hz ± 1 Hz
SAÍDA
Regulação da tensão	+/-10%
Tempo de transferência	Típica 2-6 ms, máximo de 10 ms.
Forma de onda	Onda Senoidal Pura
Protecção	Protecção contra curto-circuitos e sobrecargas
BATERIA
Tipo e número	12 V / 7 Ah x 1	12 V/ 9 Ah x 1
Tempo de carga	4 horas de recuperação para 90% da capacidade
Protecção	Protecção contra descargas e sobrecargas
Tempo de cópia de segurança (cerca de 120 W)	10 min	15 min
DIMENSÕ ES
Indicador LCD	Tensão de entrada/saída, Modo CA, Nível de carga, Capacidade da bateri
Dimensões (P x L x A)	328 mm x 100 mm x 145 mm
AMBIENTE
Humidade	0-90 % de HR a 0-40 °C (sem condensação)
Nível de Ruído	Menos de 40 dB
