PowerWalker VFI 2000RM LCD - Inversor BlueWalker - Manual de utilização gratuito

Tipo de produto	Nobreak online dupla conversão (UPS online)
Marca	BlueWalker
Modelo	PowerWalker VFI 2000RM LCD
Capacidade	2000 VA / 1600 W
Dimensões (L x P x A)	438 x 600 x 88 mm (formato rack 19", 2U)
Peso líquido	25,7 kg (modelo padrão)
Tensão de entrada	Monofásico, faixa ajustável (100-127 VCA ou 200-240 VCA)
Tensão de saída	200/208/220/230/240 VCA ou 100/110/115/120/127 VCA (configurável)
Frequência de saída	50 ou 60 Hz (configurável)
Forma de onda	Senoidal pura
Autonomia típica	Variável conforme a carga; baterias internas 12V/7Ah x6
Tempo de recarga	4 horas para 90% de capacidade
Funções principais	Modo on-line, modo ECO, conversor de frequência, bypass manual, baterias substituíveis a quente, software de supervisão ViewPower
Interfaces de comunicação	USB, RS-232, slot inteligente para placa SNMP/AS400
Proteções	Sobrecarga, curto-circuito, sobretensão, subtensão, temperatura excessiva, falha do ventilador, inversão fase/neutro, EPO
Display	Tela LCD retroiluminada com indicadores de carga, bateria, autonomia, falhas
Alarme sonoro	Sinais distintos conforme o modo (bateria, falha, sobrecarga, bypass)
Manutenção	Substituição das baterias pelo usuário (design a quente); nenhuma outra manutenção interna
Peças sobressalentes	Baterias internas (12V/7Ah), kit de baterias externo opcional, fusível de reposição
Temperatura de operação	0 a 40 °C
Umidade de operação	20 a 90% sem condensação
Nível de ruído	Menos de 50 dB a 1 metro
Normas	Cabos conformes VDE e marcação CE
Garantia e reparabilidade	Reparos por pessoal qualificado; dirija-se ao seu distribuidor

Perguntas frequentes - PowerWalker VFI 2000RM LCD BlueWalker

Como ligar o PowerWalker VFI 2000RM LCD?

Pressione o botão ON/Mute por pelo menos 2 segundos. O nobreak inicia e entra em modo normal se a rede elétrica estiver presente.

O que fazer se a tela LCD exibir um código de erro?

Consulte a seção 3.7 do manual: os códigos 01 a 04 indicam falha de BUS, 11-13 falha do inversor, 27-28 falha da bateria, 41 temperatura elevada, 43 sobrecarga. Siga as soluções indicadas ou contate seu distribuidor.

Como substituir as baterias do nobreak?

O nobreak permite troca a quente. Desconecte os cabos da bateria, remova o painel frontal, retire a gaveta de baterias, substitua as baterias por modelos idênticos (12V/7Ah) e reconecte. Veja a seção 2.4.

O que significa o piscar do ícone da bateria e o alarme a cada segundo?

Isso indica uma tensão de bateria baixa ou baterias não conectadas. Verifique as conexões e recarregue as baterias.

Como configurar a tensão de saída do nobreak?

No modo de configuração (pressione Select por 5 segundos), navegue até o parâmetro 01. Use as setas para escolher a tensão desejada (200-240 VCA ou 100-127 VCA conforme o modelo). Confirme com OFF/Enter.

Posso usar o nobreak com impressoras a laser?

Não, não conecte dispositivos que possam sobrecarregar o nobreak, como impressoras a laser. Use apenas para equipamentos de informática.

Como ativar o modo ECO?

No menu de configuração, parâmetro 04, ajuste para ENA. O modo ECO bypassa a tensão da rede para economizar energia quando a tensão está estável.

O que fazer em caso de sobrecarga (ícone OVER LOAD)?

Desconecte imediatamente as cargas não essenciais. O alarme soa duas vezes por segundo. Se o problema persistir, o nobreak entra em bypass e depois desliga. Descarregue a saída e reinicie.

Como usar o software de monitoramento ViewPower?

Baixe o software em http://power-software-download.com ou insira o CD fornecido. Conecte o cabo USB ou RS-232 entre o nobreak e o computador e instale o software. Ele permite desligamento programado e monitoramento.

Qual é a vida útil das baterias e como armazená-las?

As baterias duram de 3 a 5 anos a 25°C. Para armazenamento, recarregue as baterias a cada 3 meses (1-2 horas) se armazenado entre -25°C e 40°C, ou a cada 2 meses entre 40°C e 45°C.

MANUAL DE UTILIZADOR PowerWalker VFI 2000RM LCD BlueWalker

Sistema de Alimentação Ininterrupta

INDICE

1. Aviso importante de segurança 2

1.1. Transporte 2
1.2. Preparação 2
1.3.Instalação 2
1.4. Funcionamento 2
1.5. Manutenção e reparação 3

2. Instalação y configuração 4

2.1. Vista traseira 4
2.2. Montagem do SAI em Rack 4
2.3. Configuração do SAI 5
2.4. Substituição da bateria 7
2.5. Montagem do Kit de baterias (opcional) 8

3.Operações 10

3.1. Botões de funcionamento 10
3.2. Painel LCD 10
3.3. Alarme acústico 12
3.4. Indicação do display LCD 12
3.5. Configuração do SAI 12
3.6. Descrição do modo operativo 15
3.7. Código de erro 15
3.8. Indicadores de alerta 16

4. Solução de problemas .... 17

5. Armacenamento y mautenção 18

6. Especificações.... 19

1. Aviso de securança importante

Siga rigorosamente todos os avisos e instruções deste manual. Guarde este livro e ler atentamente as instruções seguintes antes de instalar a unidade. Não utilize este aparelho sem ler atentamente todas as informações e instruções de segurança.

1.1. Transporte

- Por favor, levar o SAI na caixa original para protegê-lo contra possíveis choques e pancadas.

1.2. Preparação

• Quando o SAI passa de um ambiente quente a um ambiente frio pode criar condensação. A equipe deve estar completamente seca antes da instalação. Por favor, deixe o SAI, pelo menos duas horas ao calor.
• Não instale o SAI perto de água ou em ambientes úmidos.
• Não instale o SAI exposto à luz solar directa ou fontes de calor.
• Não Não cubra as saí das de regrigeração do SAI.

1.3. Instalação

• Não ligue a saída do SAI aos dispositivos que podem sobrecarregar (impressoras a laser, por exemplo).
• Coloque os cabos para que não possam ser pisados ou tropecar.
• A UPS pode ser gerida por qualquer pessoa, mesmo sem experiência
• Conecte o SAI a uma tomada aterrada de fácil acesso e próximo ao SAI, de modo a não pisar o cabo.
• Por favor, utilize cabos de alimentação só com homologação VDE e CE para ligar a UPS à rede (con tomada de terra)
• Durante a instalação, você deve garantir que a soma da corrente de fuga do SAI e os equipamentos conectados não excede 3.5mA.

1.4. Funcionamento

• Não desconecte o cabo de alimentação do SAI, sob pena de cancelar a massa de terra que fornece o no-break e todas as acusações.
• O SAI tem a sua própria fonte de energia interna (bateria). Pode haver tensões na saí da do SAI ou nos terminais de tensão de saída, mesmo que o SAI não está conectado à rede.
• Para desligar completamente o SAI, pressione o botão OFF/Enter
• Evitar a entrada de lí quidos ou objetos estranhos dentro do SAI

1.5. Manutenção e reparação

- O SAI opera com voltagens perigosas. Os reparos devem ser realizados por pessoal qualificado.

- Cuidado - Risco de choque elétrico. Mesmo depois de se desconectar da rede, os cabos internos permanecem conectados à bateria ea tensão é perigosa..

- Antes de qualquer tipo de serviço e / ou manutenção, desligue a bateria e verifique se há qualquer risco de tensão de corrente contí nua, incluindo aqueles criados por capacitores de alta capacidade.

- Somente pessoas autorizadas a lidar com as baterias e fazê-lo com cuidado e precaução, podem substituir as baterias e controlar as operações. Pessoas não autorizadas não devem ter contato com as baterias

- Cuidado - Risco de choque elétrico. A bateria não está isolada do circuito da tensão de entrada. Podem existir tensões perigosas entre os terminais da bateria e da terra. Antes de tocar qualquer coisa, certifique-se que nenhum tensão!

- As baterias podem causar choque elétrico e curto-circuitos. Por favor, tome as precauções detalhadas e quaisquer outras medidas necessárias quando se trabalha com baterias:

- Remova relógios, anéis e outros objetos de metal

- Use somente ferramentas com cabos isolantes.

- Ao mudar as baterias, utilize o mesmo número e tipo de baterias..

- Não tente jogar fora ou queimar as baterias. Poderiam explodir.

- Não abra nem manipule a bateria. O electrólito que libera é prejudicial para a pele e os olhos, o destruya las baterí as. A bateria pode ser tóxica.

- Por favor, substitua o fusível somente com o tipo e amperagem para prevenção de incêndios.

- Não desmonte o SAI em qualquer circunstância.

2. Instalação y configuração

NOTA: Antes da instalação, por favor revise a unidade. Assegure-se de que não existe nenhum item danificado no interior da embalagem. Por favor, mantenha o embalagem original em um lugar seguro para uso futuro.

NOTA: Existem dois tipos diferentes de UPS on-line: standard e de longo alcance. Veja o modelo na tabela seguinte:

Modelo	Tipo	Modelo	Tipo
1K	Standard	1K-L	Autonomia estendida
2K		2K-L
3K		3K-L

2.1. Vista traseira

1K(L) & 2K(L)

1. Saí das programáveis: ligações para cargas não críticas
2. Tomadas de saí da: para as cargas críticas.
3. Entrada AC (Corrente Alternada)
4. Disjuntor
5. Protecção contra sobrecargas em rede / fax / módem
6. Conector com função de desligamento de emergência (EPO)
7. Porta de comunicação USB
8. Porta de comunicação RS-232
9. Slot inteligente SNMP
10. Conector da bateria (disponí vel no modelo L)

2.2. Montagem do SAI em Rack

Este UPS pode ser montado em chassis de Rack 19". Por favor, siga os pasos abaixo para instalar a UPS.

Passo 1 Passo 2

2.3. Configuração do SAI

Passo 1: Ligação dos fios da bateria

Para maior segurança, o UPS é enviado da fábrica sem os fios da bateria ligados. Antes de proceder à instalação do UPS, siga os passos abaixo descritos para poder, em primeiro lugar, ligar os fios da bateria.

1º Passo

Retire o painel dianteiro.

2º Passo

Ligue a entrada AC e volte a ligar os fios da bateria.

3º Passo

Volte a colocar o painel dianteiro na unidade.

Passo 2: Ligação à entrada do SAI

• Ligue o SAI em uma tomada da parede de dois pólos e três fios terra. Evite usar cabos de extensão.
• Para os modelos de 208/220/230/240VAC: o cabo é fornecido com o SAI.
• Para os modelos de 110/115/120/127VAC: o cabo é inserido diretamente no SAI. O conector é tipo NEMA 5-15P para os modelos 1K e 1K-L e NEMA 5-20P para oos modelos 2K e 2K-L.

Nota: Para os modelos de baixa tensão. Verifique se o painel de LCD é iluminado ou não, ou se indica uma falta de conexão. Acende-se quando o aparelho está conectado a uma tomada inadequada. (Consulte a tabela de solução de problemas.)

Passo 3: Ligação de saí da do SAI

• Las tomadas de saída são de dois tipos: gerais e programáveis. Conectar as cargas não-crí ticos às saí das programáveis e os dispositivos crí ticos às saí das gerais. Em caso de falha de energia, o SAI pode ser programado para aumentar o tempo de backup para cargas crí ticas e para reduzir as cargas não-crí ticas.
• Para os SAI 3K, siga os passos seguintes para acessar à configuração dos terminais de entrada e saí da:

a) Retire a tampa do bloco de terminais na parte traseira do SAI
b) Recomenda-se o uso de cabos tipo AWG14 ou 2.1mm, enquanto que para conexões do tipo NEMA, use cabos AWG12-10 ou 3.3mm ² - 5.3mm ² .
c) Após a conclusão das ligações, verifique se os cabos estão firmes.
d) Recoloque a tampa do bloco de terminais.

Passo 4: Conectores de comunicação

Portas de comunicação:

Porta USB

Porta RS-232

Slot Inteligente

Para controlar o SAI através do PC, conecte o cabo de comunicação do PC para uma porta USB/RS-232 UPS. Com o software de controle instalado no seu PC, você pode definir de ligar / desligar o SAI e monitorar a situação através do PC.

O SAI é equipado com uma ranhura (slot) para placas inteligentes AS400ou SNMP, para ter

uma comunicação avançada ou a melhor opção para controlar a UPS

Nota: As portas USB e RS-232 não podem trabalhar juntos.

Passo 5: Ligar a rede

Portas de protecção Rede/Modem/Teléfono

PT

A ligação é para um modem, linha telefônica ou fax individual. "IN" é a entrada da linha de comunicação, "OUT" é a saída do cabo que conecta o modem, telefone ou fax.

Passo 6: Ativar e desativar a função EPO

Para o funcionamento normal do SAI, manter fechados os pinos 1 e 2. Para ativar o EPO, manter abertos os pinos 1 e 2.

Passo 7: Acender o SAI

Pressione o botão ON / Mute na frente por 2 segundos para ligar o SAI.

Nota: A bateria está completamente carregada em 5 horas de funcionamento normal do SAI. Não há experiencias de escarregar a bateria durante a carga. Não espere que a bateria é a plena capacidade durante a carga inicial

Passo 8: Instalar o software

Para uma óptima protecção do sistema, instale o software de monitorização do SAI no seu PC, para configurar o SAI. Insira o CD no CD-Rom para instalar o software de controle. Se não, siga estes passos para fazer o download do software da internet:

1. Visite o site web http://www.power-software-download.com
2. Claque no ViewPower e seleccione o seu sistema operativo (OS)
3. Siga as instruções no ecrã para instalar o software
4. Quando você reiniciar seu PC, o software é apresentado como um í cone naranja no canto inferior de ecrã (no tabuleiro do sistema) perto do relógio.

Paso 9: Conexão da bateria externa (somente para os modelos L)

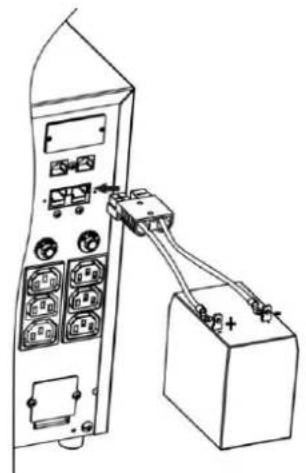

Para a conexão de bateria externa, veja a figura seguinte

2.4. Substituição da Bateria

AVISO: este UPS está equipado com baterias internas e o utilizador pode substitui-las sem encerrar o UPS ou as cargas eléctricas ligadas (design de bateria com substituição fácil). A substituição é um procedimento seguro, isolado de quaisquer perigos eléctricos.

ATENÇÃ O! Tenha em atenção todos os avisos, chamadas de atenção e notas antes de proceder à substituição das baterias.

Nota: depois da desconexão da bateria, o equipamento deixa de estar protegido contra os períodos de interrupção da energia eléctrica.

1º Passo

Retire o painel dianteiro.

2º Passo

Desligue os fios da bateria.

3º Passo

Puxe a caixa da bateria para fora removendo os dois parafusos no painel dianteiro.

4º Passo

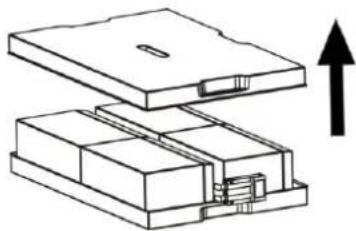

Retire a cobertura superior da caixa da bateria e substitua as baterias interiores.
5º Passo

Depois de substituir as baterias, coloque a respectiva caixa de volta no local original e aperte-a

6° Passo

Volte a ligar os fios da bateria.

com força.

7º Passo

Volte a colocar o painel dianteiro na unidade.

PT

2.5. Montagem do Kit de Baterias (opcional)

AVISO: proceda à montagem do kit de baterias antes de instalá-lo no interior do UPS. Seleccione o procedimento correcto para o kit de baterias para proceder à sua montagem.

Kit de 2 baterias

1º Passo: retire as fitas adesivas.

Fitas

3º Passo: coloque os conjuntos de baterias montados num dos lados das caixas de plástico.

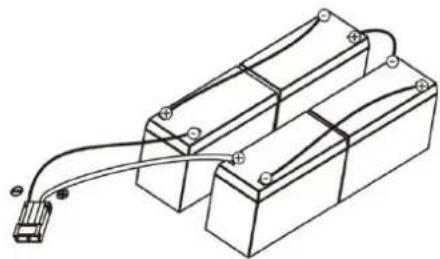

2º Passo: ligue todos os terminais da bateria seguindo o diagrama abaixo.

4º Passo: cubra o outro lado da caixa de plástico, tal como no diagrama abaixo. O kit de baterias deverá ficar bem montado.

2º Passo: ligue todos os terminais da bateria seguindo o diagrama abaixo.

3º Passo: coloque os conjuntos de baterias montados num dos lados das caixas de plástico.

4º Passo: cubra o outro lado da caixa de plástico, tal como no diagrama abaixo. O kit de baterias deverá ficar bem montado.

2º Passo: ligue todos os terminais da bateria seguindo o diagrama abaixo.

3º Passo: coloque os conjuntos de baterias montados num dos lados das caixas de plástico.

4º Passo: cubra o outro lado da caixa de plástico, tal como no diagrama abaixo. O kit de baterias deverá ficar bem montado.

3.1. Botões de funcionamento

Botão	Função
Botão ON/Mute	Acende o SAI. Mantenha pressionada a tecla de ON/Mute por 2 segundos para ligar o SAI.Para silenciar o alarme: quando o SAI entra em modo de bateria, pressione por pelo menos 5 segundos para activar ou desactivar o sistema de alarme. Não se aplica em caso de erro ou avisos.Up key: pressionar este botão para mostrar a seleção prévia no modo de configuração do SAI.Mudança no modo de auto-teste, simultaneamente pressione o botão ON/Mute por 5 segundos para entrar no auto-teste, enquanto no modo AC, o modo ECO, ou conversor de modo
Botão OFF/Enter	Apagar o SAI: Mantenha pressionada a tecla de ON/Mute por 2 segundos para desactivar o SAI en modo baterí a. Ao pressiona este botão, o aparelho é colocado em modo de espera se há alimentação normal ou se muda a modo bypass, si o bypass permiteBotão de confirmação de seleção: pressione este botão para confirmar um ajuste do modo de configuração do SAI.
Botão Select	Mudança LCD Mensagem: Clique neste botão para alterar a mensagem do LCD para a tensão de entrada, frequência de entrada, tensão de bateria, tensão de saída e frequência de saída. O LCD retorna a visualização inicial, após uma pausa de 10 segundos.Modo configuração: Pressione o botão por 5 segundos para entrar no modo de configuração, com o SAI em modo de espera ou bypassDown key: pressionar este botão para selecionar a opção de configuração próxima do SAI.
Botões ON/Mute + Select	Muda a modo bypass: Quando l'alimentação é normal, no modo AC, pressione simultaneamente os botões ON/Mute e Select por 5 segundos e o SAI mudará a modo bypass. Esta função não é possí vel quando a tensão de entrada está fora da faixa aceitável

3.2. Painel LCD

Display		Função
Informação do tempo de autonomia
		Indica o tempo de autonomia com relógio analógico
		Indica o tempo de autonomia com relógio digital.H: horas, M: minutos, S: segundos
Informação do erro
		Indica um alarme de atenção e de erro.
		Indica o código de aviso e de erro, conforme detalhado na seção 3-5.
Funcionamento sem alarme
		Indica que o alarme sonoro é desactivado.
Informação de tensão de saí da e de bateria
	VacVdcHz	Indica a tensão de saí da, frequência ou voltagem da bateria.Vac: tensão saí da - Vdc: tensão bateria - Hz: frequência
Informação da carga
		Indica o ní vel de carga: 0-25%, 26-50%, 51-75%, y 76-100%.
OVER LOAD		Indica sobrecarga.
		Indica um curto-circuito na saída do SAI ou na carga conectada.
Informação das saí das programáveis
		Indica pontos as tomadas programáveis estão trabalhando.
Informação do modo de operação
		Indica que o SAI está ligado à rede eléctrica.
		Indica que a bateria é ativa.
BYPASS		Indica que o circuito bypass é ativo.
		Indica que o modo ECO é habilitado.
F/V		Indica que o circuito inverter é ativo.
		Indica que as tomadas de saí da som ativas.
Informação da baterí a
		Indica o ní vel da bateria: 0-25%, 26-50%, 51-75% y 76-100%.
BATT.FAULT		Indica um erro na bateria.
		Indica bateria baixa e baixa tensão da bateria.
Informação da tensão de entrada e de bateria
	VacVdcHz	Indica entrada de tensão, frequência ou tensão da bateria.Vac: tensão de entrada, Vdc: tensão bateria, Hz: frequência de entrada

3.4. Indicação do display LCD

Abreviatura	Indicação do Display	Significado
ENA	ENA	Habilitado
DIS	DIS	Deshabilitado
ESC	ESC	Escape
HLS	HLS	Grande perda
LLS	LLS	Perda baixa
BAT	BAT	Bateroa
CF	CF	Convertidor
EP	EP	EPO
FA	FA	Ventilador
TP	TP	Temperatura
CH	CH	Carga da bateria

3.5. Configuração do SAI

Há três parâmetros ajustáveis da UPS.

Parâmetro 1: As opções de programa.

Há 10 programas para configurar. Veja a tabela abaixo.

Os parâmetros 2 e 3 são as definições ou valores estabelecidos para cada programa.

● 01: Ajuste da tensão de saí da

Interface

Configuração

Tensão de saí da (Parâmetro 3)Para os modelos 200/208/220/230/240 VAC, pode-se escolher a tensão de saí da seguinte:200: la tensão de saí da é 200Vac208: la tensão de saída é 208Vac220: la tensão de saí da é 220Vac230: la tensão de saí da é 230Vac240: la tensão de saí da é 240VacPara os modelos 100/110/150/120/127 VAC , pode-se escolher a tensão de saí da seguinte:100: la tensão de saí da é 100Vac110: la tensão de saí da é 110Vac115: la tensão de saí da é 115Vac120: la tensão de saí da é 120Vac127: la tensão de saída é 127Vac

• 02: Convertidor de Frequência habilitado/desativado

Interface	Configuração
	Parâmetros 2 y 3: Ativa ou desativa o modo converter. É possível elegir entre essas duas opções:CF ENA: modo converter ativadoDIS CF: modo converter desativado

● 03: Configuração frequência de saída

Interface	Configuração
	Parâmetros 2 & 3: configurar frequência de saí da.Pode-se configurar a frequência inicial no modo bateria:BAT 50: Frequência de saí da 50HzBAT 60: Frequência de saí da 60HzSe é no modo converter, pode-se elegir entre as seguintes frequências de saí da:CF 50: Frequência de saí da 50HzCF 60: Frequência de saí da 60Hz

Interface	Configuração
	Parâmetro 3: Ativa o desativa a função ECO.É posivel elegir entre essas duas opções:ENA: Modo ECO ativadoDIS: Modo ECO desativado

● 05: ECO Ajuste do intervalo de tensão

Interface

Configuração

Parâmetros 2 & 3: Definir os limites aceitáveis de alta e baixa tensão em modo ECO pressionando Down key o Up key.HLS: Alta perda de tensão no modo ECO no parâmetro 2Para modelos 200/208/220/230/240 Vac, a gama de ajuste no parâmetro 3 é: +7V a +24V, da tensão nominal.Para modelos 100/10/115/120/127 Vac, a gama de ajuste no parâmetro 3 é: a partir de 3V a 12V da tensão nominal.LLS: Baixa perda de tensão no modo ECO no parâmetro 2Para modelos 200/208/220/230/240 Vac, a gama de ajuste no parâmetro 3 é: de -7V a -24V da tensão nominal.Para modelos 100/110/115/120/127 Vac, a gama de ajuste no parâmetro 3 é: -3V a -12V da tensão nominal.

- 06: Bypass ativado / desativado quando o SAI é OFF

Interface	Configuração
	Parâmetro 3: Ativar o desativar la função do bypass. Pode-se elegir entre as seguintes duas opções:ENA: Bypass ativadoDIS: Bypass desativado

● 07: Configuração da gama de tensão do Bypass

Interface

Configuração

Parámetros 2 y 3: Ajuste os limites aceitáveis de alta e baixa tensão para operar no modo bypass, pressionando a tecla Up ou Down.HLS: Bypass limite de alta tensão.Modelos 200/208/220/230/240 VAC:230-264: O limite de alta tensão no parâmetro 3 é 230Vac a 264Vac.Modelos 100/110/115/120/127 VAC:120-132: O limite de alta tensão no parâmetro 3 é 120Vac a 132Vac.LLS: By-pass limite de baixa tensão.Modelos 200/208/220/230/240 VAC:170-220: O limite de baixa tensão no parâmetro 3 é 170Vac a 220Vac.Modelos 100/10/115/120/127 VAC:85-115: O limite de baixa tensão no parâmetro 3 é 85Vac a 115Vac.

- 08: Saí das programáveis ativadas / desativadas

Interface	Configuração
	Parâmetro 3: Saí das programáveis ativadas ou desativadasENA: Saí das programáveis ativadasDIS: Saí das programáveis desativadas

● 09: Configuração das saídas programáveis

Interface	Configuração
	Parâmetro 3: Fixa os limites do tempo de autonomia das tomada programáveis.0-999: ajusta o tempo de autonomia (durante o modo bateria) de 0 a 999 minutos para as saí das programáveis conectadas aos dispositivos não-críticos.

● 10: Configuração das saí das gerais

Interface	Configuração
	Parâmetro 3: Fixa os limites do tempo de autonomia das tomadas para as cargas críticas.0-999: ajusta o tempo de autonomia de 0 a 999 minutos para as saí das gerais em modo bateria.0: Quando o valor é "0", o tempo de autonomia é de apenas 10 segundos.999: Quando o valor é "999", o tempo de autonomia estará desativado.

3.6. Descripção do modo de operação

Modo operativo	Descripción	Display LCD
Modo Online	Quando a tensão de entrada está dentro do intervalo aceitável, o SAI fornece uma corrente alternada (CA) a saí da limpa e estável. Ao mesmo tempo, o SAI carrega a bateria em modo online.
Modo ECO	Modo poupança de energia: Quando a tensão de entrada está dentro do intervalo aceitável, o SAI opera em bypass, tirando a mesma tensão de entrada para economizar energia.
Modo de conversão de frequência	Quando a frequência de entrada está entre 40 Hz e 70 Hz, o SAI pode se programado com uma frequência de saída constante de 50 Hz ou 60 Hz. Neste modo, a UPS continua a carregar a bateria.
Modo bateria	Quando a tensão de entrada está fora do intervalo aceitável ou se houver uma falha de energia, o aparelho emite um alarme cada 4 segundos. O SAI permanecerá ativo até o final da vida útil da bateria.
Modo Bypass	Quando a tensão de entrada é aceitável, mas o SAI está sobrecarregado, entra em modo bypass ou esse modo bypass pode ser definido a partir do painel frontal. A cada 10 segundos, o aparelho emite um alarme.
Modo Espera	Quando o SAI é apagado, não tira potência, mas também carrega a bateria

3.7. Código de erro

Causa del fallo	No error	Icono	Causa del fallo	No error	Icono
Não há energia	01	x	Tensão inverter baixo	13	x
Tensão Entrada alto	02	x	Curto inverter saí da	14	SHORT
Tensão Entrada baixo	03	x	Tensão bateria alto	27	BATT. FAULT
Entrada não balanceada	04	x	Tensão Bateria baixo	28	BATT. FAULT
Erro arranque Inverter	11	x	Superaquecimento	41	x
Tensão inverter alto	12	x	Sobrecarga	43	OVER LOAD

Advertência	Í cone (piscando)		Alarme
Bateria baixa			Soando cada segundo
Sobrecarga			Soando duas vezes cada segundo
Bateria não conectada			Soando cada segundo
SAI sobrecargado			Soando cada segundo
Ligação incorreta			Soando cada segundo
EPO ativado			Soando cada segundo
Erro de ventilação			Soando cada segundo
Superaquecimento			Soando cada segundo
Erro da carga da bateria			Soando cada segundo
Bypass fora de gama de tensão			Soando cada segundo

4. Solução de problemas

Se o aparelho não está funcionando corretamente, por favor, resolver o problema usando a tabela abaixo.

Sintoma	Causas Possíveis	Remédio
Sem indicação nem alarme, mesmo se a energia está normal	A entrada de alimentação AC não está bem conectado	Verifique se o cabo de alimentação está conectado à rede.
	A entrada de AC de alimentação está ligado à saí da da UPS.	Conecte o cabo de alimentação à entrada AC do SAI
O ícone ▲ código indicaEP piscando no display LCD e o alarme suona cada segundo.	A função EPO é ativada.	Ajuste o encerramento do circuito para desativar o EPO.
O ícone ▲ piscando no display LCD e o alarme suona cada segundo	Os cabos de linha e neutro da entrada do SAI são invertidos.	Rodar a tomada 180° e ligar o SAI
O ícone ▲ piscando no display LCD e o alarme suona cada segundo	As baterias (internas ou externas) não estão bem conectadas.	Verifique se todas as baterias estão corretamente conectadas.
O erro indica o código 27, o íconeBATT.FAULTpiscando no display LCD e o alarme suona continuamente	A tensão da bateria é muito alta ou falha do carregador.	Contacte o seu serviço de assistência
O erro indica o código 28, o íconeBATT.FAULTpiscando no display LCD e o alarme suona continuamente	A tensão da bateria é muito baixa ou falha do carregador.	Contacte o seu serviço de assistência.
O ícone ▲ eOVER LOADpiscando no display LCD e o alarme suona duas vezes cada segundo	O SAI está sobrecarregado	Retire o excesso de carga ligada o SAI
	O SAI está sobrecarregado. Os dispositivos UPS conectados são alimentados directamente da rede através do bypass.	Retire o excesso de carga ligada o SAI
	Após sobrecarga repetida, o SAI está bloqueado no modo bypass. Os dispositivos ligados ao SAI ligado alimentão-se diretamente na rede.	Retire o excesso de carga ligada o SAI. Em seguida, desligar e reiniciar o SAI.
O erro indica o código 43, o íconeOVER LOADpiscando no display LCD e o alarme suona continuamente	O SAI foi desligado automaticamente devido à sobrecarga de saí da do SAI	Retire o excesso de carga ligada o SAI. Em seguida, desligar e reiniciar o SAI.
O erro indica o código 14, o í coneSHORTpiscando no display LCD e o alarme suona continuamente	O SAI foi desligado automaticamente devido a um curto-circuito na saí da do SAI.	Verifique os cabos e se os dispositivos conectados à saí da do SAI está em curto.
O erro indica o código: 1, 2, 3, 4, 11, 12, 13 y 41 no display LCD e o alarme suona continuamente.	Houve uma falha interna do SAO. Existem duas causas possí veis:1. A carga está ligada, mas diretamente através da rede utilizando o bypass2. Nenhuma electricidade é fornecida à carga.	Contacte o seu serviço de assistência..
O tempo de autonomia é inferior ao valor nominal.	A bateria não está completamente carregada.	Carregue a bateria durante pelo menos cinco horas e, em seguida, verificar a capacidade. Se o problema persiste, contacte o seu serviço de assistência..
	Bateria danificada	Contacte o seu serviço de assistência. para substituir a bateria.
O ícone⚠️ e a advertênciaFRpiscando no display LCD e o alarme suona cada segundo	O ventilador é bloqueado ou danificado	Verifique o ventilador e informe o seu revendedor.

5. Armazenamento e manutenção

Intervenção

O SAI contine partes não reutilizáveis. A bateria tem uma vida de 3 a 5 anos a 25 °C de temperatura ambiente. Quando tiver de ser substituído, por favor contacte o Serviço de Assistência.

Armacenamento

Se possível e por segurança, antes de armazenar a bateria carregue-la por 5 horas. Mantenha o UPS protegidas e reto, em um lugar seco e fresco.

Durante o armazenamento, recarregar a bateria de acordo com a tabela seguinte:

Temperatura armazenamento	Frequência de recarregamento	Duração do carregamento
-25°C - 40°C	Cada 3 meses	1-2 horas
40°C - 45°C	Cada 2 meses	1-2 horas

1. Especificações

MODELO		1000	1500	2000	3000
CAPACIDADE*		1000 VA / 800 W	1500 VA / 1200 W	2000 VA / 1600 W	3000 VA / 2400 W
ENTRADA
Gama de tensão	Tensão transferência baixo	80 VAC/70 VAC/60 VAC/50 VAC ± 5% o 160 VAC/140 VAC/120 VAC/110 VAC ± 5%( base em % da carga: 100% - 80% / 80% - 70% / 70 - 60% / 60% - 0)
	Tensão volta baixo	85 VAC / 75VAC / 65 VAC / 55VAC ± 5% o 170 VAC /150 VAC/ 130 VAC /120 VAC± 5%
	Tensão transferência - alto	150 VAC ± 5% o 300 VAC ± 5%
	Tensão volta - alto	145 VAC ± 5% o 290 VAC ± 5%
Gama Frequência		45Hz ~ 55 Hz or 56Hz ~ 65 Hz
Fase		Monofase + neutro
Fator de Potência		≥ 0.99 @ 200-230 VAC o 100-120 VAC
SAÍ DA
Tensão saí da		200/208/220/230/240VAC o 100/110/115/120/127 VAC
Regulação Tensão AC(Modo bateria)		± 1%
Gama Frequência(Gama sincronizada)		48 ~ 52 Hz o 58 ~ 62 Hz
Gama Frequência (Modo bateria)		50 Hz ± 0.2 Hz o 60Hz ± 0.2 Hz
Ratio Cresta Atual		3:1
Distorção harmônica		≤ 2% THD (carga lineal)8% max. (Modo bateria antes do desligamento)
Tempo trasfer	Modo AC a bateria	Cero
	Inverter a Bypass	4 ms (Tí pico)
Forma de onda (Modo baterí a)		Sinusoidal pura
EFICIE NCIA
Modo AC		85%	88%
Modo baterí a		83%	85%
BATERIA
Modelo Standard	Tipo bateria	12 V / 7 AH	12 V / 9 AH	12 V / 7 AH	12 V / 9 AH
	Numero	3	3	6	6
	Tempo recarregamento	4 horas para carregar 90% da capacidade (Tí pico)
	Corrente de carga	1.0 A(max.)
	Tensão de carga	41.0 VDC ± 1%	82.1 VDC ±1%	82.1 VDC ±1%
Modelo longa autonom.	Tipo bateria e numero	Depende das baterias externas
	Corrente carga	8.0 A(max.)
	Tensão de carga	41.0 VDC ± 1%	82.1 VDC ±1%	82.1 VDC ±1%
CARACTERISTICAS FISICAS
Modelo Standard	Medidas, Pr X An X AI mm	480 x 438 x 88	600 x 438 x 88	600 x 438 x 88
	Peso neto (kg)	18.4	18.5	25.7	29
Modelo longa autonom	Medidas, Pr X An X AI mm	480 x 438 x 88	600 x 438 x 88	600 x 438 x 88
	Peso neto (kg)	11.3	10.7	14.6	14.8
CONDIÇÕES AMBIENTALES
Humedad relativa		20-90% RH @ 0-40°C (sem condensação)
Nivel de ruido		< 50dBA @ 1 metro
GESTÃO
Smart RS-232 ou USB		Compatí vel: Windows® 2000/2003/XP/Vista/2008, 7, Linux, Unix, e MAC
SNMP Opcional		Power management from SNMP manager and web browser

* Reduzir a capacidade da UPS a 60% em operação de um conversor de frequência e 80% quando a tensão de saída é fixado em 200/208VAC

On-Line ИБП
