| Tipo de Produto | Fogão Independente |
| Marca | Meireles |
| Modelo | MV 2607 |
| Largura | 60 cm |
| Profundidade | 60 cm |
| Altura | 85 cm |
| Peso | 50 kg |
| Alimentação | 220-240 V / 50-60 Hz |
| Ligação de Gás | Gás natural (G20) ou GLP, ajustável |
| Tipo de Forno | Forno a gás com grelhador elétrico |
| Capacidade do Forno | 65 litros |
| Funções do Forno | Convencional, grelhador, ventilado |
| Queimadores | 4 queimadores a gás (3 normais, 1 rápido) |
| Ignição | Ignição elétrica nos botões |
| Termóstato | 50-250 °C |
| Características de Segurança | Dispositivo de falha de chama em todos os queimadores |
| Limpeza | Interior esmaltado; limpeza manual |
| Peças de Reposição | Disponíveis através de centros de assistência autorizados |
Perguntas frequentes - MV 2607 Meireles
Perguntas dos utilizadores sobre MV 2607 Meireles
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fogão em formato PDF gratuitamente! Encontre o seu manual MV 2607 - Meireles e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. MV 2607 da marca Meireles.
MANUAL DE UTILIZADOR MV 2607 Meireles
Instalação – Utilização – Manutenção
Agradecemos a sua compra deste artigo.
Este aparelho foi sujeito a diversos testes laboratoriais, que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil, junto enviamos as instruções detalhadas do mesmo. Estas deverão assegurar uma rápida e segura utilização.
Queira ler atentamente as instruções e medidas de segurança que se encontram descritas neste manual.
Desejamos aos nossos clientes uma grande satisfação na utilização do seu novo aparelho.
ÍNDICE
1 Instruções de Segurança 4
2 Utilização e Funcionamento 9
2.1. Instalação 9
2.2. Ligação Eléctrica 9
2.3. Utilização 10
2.4. Recipientes 10
2.5. Sensores 10
- Bloquear / desbloquear 13
2.6. Função Golpe de Calor 15
2.7. Activação da zona dupla 16
2.8. Nível de Potência 17
2.9. Limite de Tempo em Funcionamento 17
3 Imagens 18
4 Pós Venda 19
5 Conservação do Ambiente 19
1 INSTRUÇÕES DE SEGURANÇA P T
 | ATENÇÃO |  |
| Risco de choque eléctrico Não Abrir | ||
| Atenção: para evitar o risco de choque eléctrico não retire a tampa. O interior não contém peças que possam ser reparadas pelo utilizador.Solicite assistência a pessoal qualificado. | ||
Avisos Importantes
Antes de utilizar o seu aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras ou no caso de transferência de propriedade. Para evitar perigos e deterioração do seu aparelho por utilizações incorrecta, aconselha-se uma leitura atenciosa e cuidadosa do manual de instruções.
Antes de pôr o seu aparelho em funcionamento, e de forma a garantir uma utilização correcta, não o utilize se:
- Caiu ao chão;
- Notar algum vestígio de dano;
- Durante o seu funcionamento surgir alguma anomalia;
A instalação do aparelho à rede eléctrica deve ser efectuada por pessoal técnico qualificado, conhecedor das normas de instalação e regulamentação em vigor.
Antes de proceder à ligação da placa, verificar se a instalação eléctrica e o dispositivo de protecção estão de acordo com as características técnicas do aparelho.
Para ligar a placa à rede eléctrica, é necessário instalar entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contactos de 3mm, apropriado à carga e correspondente às normas
de segurança em vigor.
O condutor de terra identificado pelas cores verde / amarelo, não deve ser interrompido pelo interruptor.
A alimentação eléctrica pode ser monofásica ou bifásica Para proceder a essa transformação actuar com base no seguinte esquema:
| monofásica 220 - 240 V2 + 1 condutores | bifásica 380 - 415 V 2N3 + 1 condutores |
1 2 3 5 4R S T N R S T N | 1 2 3 4 |
Designação do cabo de alimentação: H05RR-F
Secção nominal dos condutores do cabo de alimentação:
Monofásica: 3 x 2,5 mm
Bifásica: 4 x 1,5mm
Este aparelho pode ser usado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e conhecimento se forem supervisionadas ou tiverem recebido instruções sobre o uso do aparelho de uma forma segura e compreender os perigos envolvidos.
As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.
Atenção: O processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser continuamente supervisionado.
AVISO: O aparelho e as suas partes acessíveis podem aquecer com o uso.
Devem ser tomados cuidados para evitar tocar nos elementos de aquecimento.
Crianças com menos de 8 anos de idade devem ser mantidos longe do aparelho, a menos que supervisionadas.
Este aparelho pode ser utilizado por crianças de 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais limitadas ou com falta de experiência e conhecimento, se forem vigiadas ou tiverem recebido instruções relativas ao uso do aparelho de uma forma segura e compreenderem os riscos envolvidos.
As crianças não devem brincar com o aparelho.
A limpeza e manutenção não devem ser feitas por crianças sem supervisão.
AVISO: cozinhar numa placa com gordura ou óleo sem vigilância, pode ser perigoso e pode resultar em incêndio. Nunca tente apagar um incêndio com água, mas desligar o aparelho e depois cobrir com uma tampa ou um cobertor de incêndio.
AVISO: Perigo de incêndio : não armazenar itens na superfície de cozedura.
AVISO: Se a superfície estiver partida desligue o aparelho (actuando no dispositivo de protecção da rede de alimentação), para evitar a possibilidade de choque eléctrico.
Não utilizar aparelho de limpeza a vapor.
Este aparelho não se destina a ser operado por meio de um temporizador externo ou sistemas de controlo remoto.
AVISO: usar protecções de placas apenas projectadas pelo fabricante ou indicadas pelo fabricante nas instruções de uso como protecções adequadas ou as incorporadas na placa. O uso de protecções inadequadas pode causar acidentes.
Antes de proceder às operações de limpeza e de manutenção desligar o aparelho da electricidade e aguardar que o mesmo esteja completamente frio.
Se o cabo de alimentação do aparelho se danificar, deve ser substituído por técnico qualificado a fim de evitar perigos.
O seu aparelho não deverá ser utilizado para outros fins que não estejam previstos no manual de instruções. A sua segurança está prevista apenas para uso doméstico e não para uso comercial. A utilização incorrecta não será abrangida e cancela automaticamente o direito da garantia.
Assistência
Certifique-se que, em caso de avaria, entrega o seu aparelho para assistência a um técnico qualificado.
No caso de eventuais reparações contactar sempre um Centro de Assistência Técnica autorizado e exigir peças sobresselentes originais. As reparações efectuadas por pessoal não competente podem causar danos.
Humidade e Água
Não utilize o seu aparelho em locais húmidos. Não deixe que o seu aparelho apanhe água sobre qualquer forma, já que tal poderá ser perigoso. PARA EVITAR O PERIGO DE INCÊNCIO OU CHOQUE ELÉCTRICO NÃO EXPONHA O APARELHO À ÁGUA OU HUMIDADE.
Limpeza
- Deixe arrefecer a placa e limpe-a completamente, pois os restos podem ficar muito difíceis de remover quando reaquecidos.
- Utilize produtos adequados à limpeza das placas vitrocerâmicas.
- Não utilize esponjas abrasivas ou detergentes em pó que podem arranhar a superfície do vidro.
- Não use spray de limpar fornos, pois é muito agressivo e pode danificar a superfície de vidro.
- A limpeza da placa vitrocerâmica não deve ser efectuada com aparelho de limpeza a vapor ou similar.
- emover pequenos resíduos utilize água quente e um pouco de detergente, passe água limpe e seque com um pano macio ou papel.
- Eliminar qualquer detergente residual, pois pode prejudicar o vidro quando aquecido.
- Para incrustações severas recomenda-se a utilização de uma espátula adequada para a limpeza do vidro (ver figura 5).
- Atenção: No caso de derreterem na placa objectos de plástico, açúcar ou alimentos açucarados, devem ser eliminados enquanto quentes com o auxílio de uma espátula e com todo o cuidado para evitar queimaduras.
2 UTILIZAÇÃO E FUNCIONAMENTO PT
2.1. Instalação
Cortar o plano de trabalho respeitando as medidas indicadas na figura 1
A placa deve instalar-se numa superfície completamente plana, para evitar o risco de partir o vidro.
Se existem travessas de reforço na zona de encaixe devem ser retiradas.
Introduzir a placa na abertura do móvel de modo a ficar centrada. Para evitar infiltrações aplicar o material de vedação (fornecido) em toda a periferia da placa tendo o cuidado para que os extremos coincidam sem se sobreporem (ver figura 2).
Não utilizar silicone para vedar a placa dado que se tornará impossível retirá-la, no caso de uma eventual futura manutenção. Fixar a placa com as abraçadeiras fornecidas.
A tracção dos parafusos será suficiente para fixar a placa (ver figuras 3).
A placa deve ser instalada à distância mínima de 50 mm da parede posterior e de 100 mm de uma parede lateral.
A eventual presença de um móvel suspendido por cima do plano de trabalho deve estar à distância mínima do plano de 600 mm. A eventual presença lateral de um móvel mais alto do que a placa deve estar à distância mínima de 300 mm.
Materiais combustíveis, como por exemplo cortinas, devem estar à distância mínima de 500 mm.
Se a placa estiver instalada por cima de uma gaveta deve existir uma divisória entre a parte inferior da placa e a gaveta, de forma a evitar contacto acidental com o fundo quente da placa.
A placa deverá ser colocada a uma distância mínima de 60 mm da divisória ou do forno que se encontrar imediatamente debaixo dela (ver figura 4).
2.2. Ligação Eléctrica
No caso de instalação da placa por cima de um forno, a ligação eléctrica dos dois aparelhos deve ser efectuada
separadamente, quer para facilitar a extracção dos aparelhos quer por motivos de segurança eléctrica.
O cabo de alimentação deve ser posicionado de modo a que nenhum ponto possa atingir uma temperatura superior à 50°C relativamente à temperatura ambiente.
Controlar também que a instalação de alimentação está dotada de eficaz ligação à terra correspondendo às normas de segurança em vigor, e que o interruptor omni-polar está acessível com a placa instalada.
O fabricante declina qualquer responsabilidade no caso em que as normas em vigor não sejam respeitadas e não se considera responsável por danos e/ou prejuízos resultantes de instalação e/ou utilização incorrectas.
2.3. Utilização
As zonas de trabalho podem estar muito quentes sem estarem com cor vermelha (zona ligada com termóstato activado ou zona desligada com calor residual).
Se o vidro partir desligar imediatamente a placa da rede eléctrica.
Os alimentos embrulhados em papel de alumínio não se podem cozinhar directamente sobre o vidro.
Não deixar as zonas de trabalho em funcionamento sem recipientes sobre elas.
Cada zona de trabalho está definida por um contorno.
Para realizar operações que não necessitem de calor intenso aproveite o calor residual das zonas de aquecimento, digito " H " no display.
Mantenha a ebulição com o nível de potência mais baixo possível, para poupar energia.
Não deixar nenhum objecto sobre a zona de cozinhado da placa, mesmo que esta não esteja em funcionamento.
2.4. Recipientes
Não use recipientes com diâmetro inferior a área onde pretende cozinhar (ver figuras 6). Deve usar um recipiente com um diâmetro semelhante ao da área a utilizar e de fundo espesso.
Os recipientes não devem ter fundo áspero para evitar riscar o vidro e devem estar limpos e secos antes de serem colocados sobre a placa vitrocerâmica.
Se utilizar recipientes não adequados, o termóstato desactivará antes de alcançar a temperatura requerida, prolongará o tempo de cozinhado e desperdiça energia.
Recomenda-se tapar os recipientes enquanto cozinha, com isto economizará uma quantidade considerável de energia.
Recomendamos a utilização de recipientes em aço inoxidável que possuem fundo plano e com boa condutibilidade térmica, permitindo reduzir os tempos de cozinhado.
Os recipientes de ferro fundido, à base de alumínio ou de cobre não são recomendáveis dado que podem manchar a superfície em vidro.
2.5. Sensores

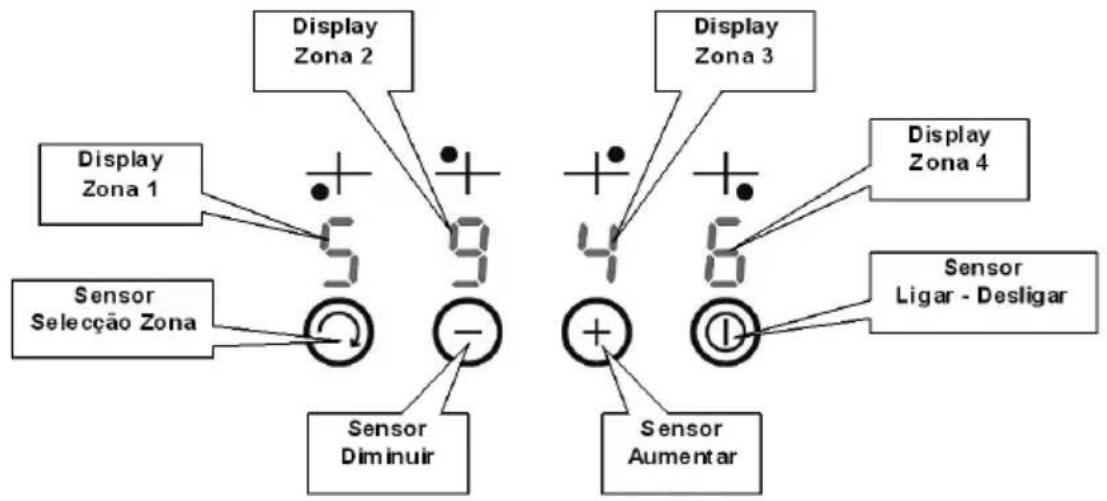

O comando da placa é efectuado colocando um dedo sobre o(s) sensor(es). O comando é assumido após se ouvir um sinal sonoro.
A zona dos sensores deve permanecer desocupada ou as ordens indicadas nos serão reconhecidas. Não coloque objectos na zona dos sensores.
Se um sensor for activado de modo contínuo durante um período de tempo prolongado, o comando não será aceite, e os sensores entram em modo de erro sendo visualizado "F F F F".
Para activar as diferentes funções, colocar um dedo sobre os sensores conforme os esquemas:
| 1 - Ligar geral - Desligar geralUsar sensor ligar - desligar |  |
| 2 - Escolher a zona a comandar (zona 1/2/3/1/2...)Usar sensor selecção de zona.O display da zona seleccionada piscará. |  |
| 3 - Aumentar o nível de potênciaEscolher a zona a comandar de acordo com o esquema 2. Usar sensor aumentar. |  |
| 4 - Diminuir o nível de potênciaEscolher a zona a comandar de acordo com o esquema 2. Usar sensor diminuir. |  |
5 - Desligar zona
Escolher a zona a comandar de acordo com o esquema 2.
Usar em simultâneo sensores aumentar e diminuir.
Ou usar só sensor diminuir até ao nível 0.

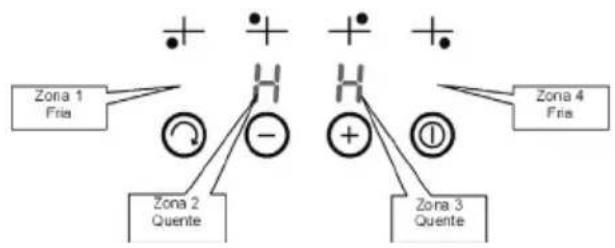

Depois de desligadas, as zonas ainda quentes são sinalizadas com um "H ou h" no display. A temperatura nas zonas excede os 65°C.
A função é activada após a execução de 3 passos:
Bloquear a placa: Para bloquear a placa é necessário que todas as zonas estejam desligadas ou ligada sem qualquer zona seleccionada.
6.1 - Usar sensor + durante 1 segundo
Ouve-se 3 sinais sonoros, placa encontra-se bloqueada.
Desbloquear a placa
| 6.1 - Usar sensor + durante 1 segundo. |  |
| Ouve-se um só sinal sonoro,A placa encontra-se desbloqueada. |  |
2.6. Função Golpe de Calor
Esta função permite utilizar, inicialmente, uma zona de modo continuo durante um determinado período de tempo. Uma vez superado este tempo, a zona escolhida funcionará de acordo com o nível de potência escolhido (de 1 a 8)
Duração do golpe de calor (funcionamento contínuo):
nível 1 - 1 minuto nível 2 - 2 minutos
nível 3 - 4 minutos e 48 segundos nível 4 - 6 minutos e 30 segundos
nível 5 - 8 minutos e 30 segundos nível 6 - 2 minutos e 30 segundos
nível 7 - 3 minutos e 30 segundos nível 8 - 4 minutos e 30 segundos
A função é activada após a execução de 3 passos:
| 1. Escolher a zona a comandar de acordo com o esquema 2.Usar sensor aumentar para seleccionar nível 9. |  |
| 2- Com o nível 9 seleccionado usar o sensor⊕É visível um ponto junto ao digito seleccionado |  |
| 3 - imediato usar o sensor⊖ para colocar no nível desejado.Função pré aquecimento ou golpe de calor activa |  |
2.7. Activação da zona dupla
Esta operação só pode ser efectuada na zona 3 (zona dupla)
| 1- Escolher a zona 3 a comandar de acordo com o esquema 2. AUsar sensor diminuir para seleccionar nível 9. |  |
| Uma vez a zona seleccionada com o digito a piscar Tocar no sensor ligar/desligar durante 0,5 seg. |  |
| Houve-se dois bips curtos.É visível a letra "d" intercalada com o nível dePotencia seleccionado durante 5 seg. em cada 10 seg. |  |
Para desativar a zona dupla seguir o mesmo processo defenido anteriormente.
2.8. Nível de Potência
Cada zona tem um ciclo de funcionamento consoante o nível seleccionado de acordo com:
nível 1 - 39 segundos desligado / 1 segundo ligado nível 2 - 37 segundos desligado / 3 segundos ligado nível 3 - 34 segundos desligado / 6 segundos ligado nível 4 - 32 segundos desligado / 8 segundos ligado nível 5 - 30 segundos desligado / 10 segundos ligado nível 6 - 27 segundos desligado / 13 segundos ligado nível 7 - 22 segundos desligado / 18 segundos ligado nível 8 - 14 segundos desligado / 26 segundos ligado nível 9 - sempre ligado (a menos que o termóstato de segurança actue)
2.9. Limite de Tempo em Funcionamento
Por razões de segurança, quando é excedido um tempo máximo de funcionamento, a zona desactivar-se-á automaticamente.
O tempo máximo de funcionamento depende do nível escolhido para a zona:
nível 1 - 10 horas nível 2 - 5 horas nível 3 - 5 horas nível 4 - 4 horas nível 5 - 3 horas nível 6 - 2 horas nível 7 - 2 horas nível 8 - 2 horas nível 9 - 1 hora
3 IMAGENS PT
A António Meireles concebeu este aparelho de forma a garantir a máxima fiabilidade.
Não abra o aparelho - risco de choque eléctrico.
Se não conseguir solucionar o problema, contacte o vendedor ou fabricante.
AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante irá invalidar a garantia.
Caso o problema persista, leve o seu aparelho a um balcão de pós-venda ou contacte o centro de assistência tecnica mais próximo para a resolução do problema.
A empresa Antônio Meireles garante por um período de 2 anos, após a data de compra deste aparelho, uma garantia contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correcto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual. Caso não se verifiquem estas condições, as avaria não estarão cobertas pela garantia.
As reparações de aparelhos eléctricos deverão ser efectuadas apenas por técnicos especializados, já que, não sendo feito pelos mesmos, poderão surgir posteriores complicações nos aparelhos.
Para evitar perigos desnecessários, caso surjam avarias quer nos cabos ou em outro tipo de componentes, as reparações devem ser efectuadas nos postos de assistência técnica especializados, para as quais são necessárias ferramentas apropriadas.
4 CONSERVAÇÃO DO AMBIENTE P T
Tentamos reduzir ao máximo o volume das embalagens que se limitam a três materiais de fácil separação: cartão, papel e plástico.
O aparelho é constituído por material reciclável, uma vez desmontado por uma empresa especializada. Siga a legislação local respeitante à reciclagem de todo o material.
António Meireles, S.A.
Rua D. Afonso Henriques, 235 - 4585-322 Gangra PRD
Apartado 49 - 4584-909 Paredes Portugal
WWW.meireles.pt
O Fabricante não se responsabiliza por erros de impressão
O fabricante reserva-se no direito de introduzir alterações nos aparelhos, sem que essas alterações prejudiquem o funcionamento ou segurança dos mesmos.
2.8. Nível de Potencia 35
| monofásica 220 - 240 V2 + 1 condutores | bifásica 380 - 415 V 2N3 + 1 condutores |
1 2 3 5 4RST N RST N | 1 2 3 4 |
2.6. Função Golpe de Calor
nível 1 - 1 minuto nível 2 - 2 minutos
nível 3 - 4 minutos e 48 segundos nível 4 - 6 minutos e 30 segundos
nível 5 - 8 minutos e 30 segundos nível 6 - 2 minutos e 30 segundos
nível 7 - 3 minutos e 30 segundos nível 8 - 4 minutos e 30 segundos
2.8. Nível de Potencia
nível 1 - 10 horas nível 2 - 5 horas nível 3 - 5 horas nível 4 - 4 horas nível 5 - 3 horas nível 6 - 2 horas nível 7 - 2 horas nível 8 - 2 horas nível 9 - 1 hora
3 IMÁGENES ES
| single phase 220 - 240 V2 +1 condutors | two phase 380- 415 V 2N3 +1 condutores |
 | 1 2 3 4 |
Rede de Assistência em Portugal
http://goo.gl/TWeSzT
200 426 308
- ÍNDICE
- INSTRUÇÕES DE SEGURANÇA P T
- Avisos Importantes
- Assistência
- Humidade e Água
- Limpeza
- UTILIZAÇÃO E FUNCIONAMENTO PT
- Instalação
- Ligação Eléctrica
- Utilização
- Recipientes
- Sensores
- - Desligar zona
- - Usar sensor + durante 1 segundo
- Ouve-se 3 sinais sonoros, placa encontra-se bloqueada.
- Desbloquear a placa
- Função Golpe de Calor
- Activação da zona dupla
- Nível de Potência
- Limite de Tempo em Funcionamento
- IMAGENS PT
- CONSERVAÇÃO DO AMBIENTE P T
- António Meireles, S.A.
- Nível de Potencia
- IMÁGENES ES
Marca : Meireles
Modelo : MV 2607
Categoria : Fogão
