RB37J5225SS - Refrigerador SAMSUNG - Manual de utilização gratuito

Tipo de produto	Refrigerador-congelador de duas portas
Marca	Samsung
Modelo	RB37J5225SS
Capacidade total líquida	370 litros
Capacidade do refrigerador	265 litros
Capacidade do congelador	105 litros
Dimensões (A x L x P)	1780 x 700 x 670 mm
Peso líquido	75 kg
Alimentação elétrica	220-240 V, 50 Hz
Classe climática	SN-T (temperada a tropical)
Tecnologia de refrigeração	Twin Cooling Plus
Descongelamento automático	No Frost (sem gelo) refrigerador e congelador
Iluminação interna	LED
Compartimento de bebidas	Sim, com distribuidor de água fresca
Prateleiras	3 prateleiras de vidro ajustáveis no refrigerador
Prateleiras da porta	4 prateleiras no refrigerador, 2 no congelador
Gaveta de legumes	2 gavetas de frescor
Tipo de controle	Eletrônico com display digital
Função de congelamento rápido	Sim
Alarme de porta aberta	Sim
Nível de ruído	39 dB
Consumo energético anual	270 kWh/ano
Classe energética	A+ (classe antiga) / D (nova classe)
Manutenção e limpeza	Limpar o interior com água e sabão. Retirar o pó do condensador atrás a cada 6 meses.
Peças de reposição e reparabilidade	Disponíveis na SAMSUNG e revendedores autorizados. Índice de reparabilidade estimado: 7,5/10

Perguntas frequentes - RB37J5225SS SAMSUNG

Como ajustar a temperatura do meu refrigerador Samsung RB37J5225SS?

Use o display digital na frente. Pressione o botão Refrigerador ou Congelador para ajustar a temperatura em incrementos de 1°C. A temperatura recomendada é de 3°C para o refrigerador e -18°C para o congelador.

O que fazer se meu refrigerador não resfriar o suficiente?

Verifique se a temperatura ambiente não ultrapassa 43°C, se as grades de ventilação não estão obstruídas e se a porta fecha corretamente. Se o problema persistir, limpe o condensador atrás ou entre em contato com um técnico autorizado.

Como ativar o modo de congelamento rápido?

Pressione o botão Congelamento rápido (geralmente representado por um floco de neve) por 3 segundos. Este modo funciona por 24 a 72 horas para resfriar rapidamente alimentos frescos colocados no congelador.

Por que há água no fundo do refrigerador?

Isso pode ser devido a um orifício de drenagem entupido. Limpe-o com um limpador de cachimbo ou haste flexível. Verifique também se a bandeja de evaporação atrás do aparelho não está obstruída.

Como substituir a lâmpada de iluminação?

O modelo usa iluminação LED integrada que não pode ser substituída individualmente. Se falhar, entre em contato com o serviço pós-venda Samsung para reparo.

O distribuidor de água está vazando lentamente, o que fazer?

Certifique-se de que o reservatório de água está instalado corretamente e que o conduíte não está obstruído. Limpe o distribuidor com um cotonete. Se o fluxo permanecer baixo, verifique a pressão da água.

Qual é o consumo elétrico deste refrigerador?

O consumo anual é de aproximadamente 270 kWh/ano, correspondente à classe energética A+ (antiga etiqueta) ou D (nova etiqueta). Varia conforme o uso.

Como descongelar manualmente o congelador?

O congelador possui tecnologia No Frost que evita a formação de gelo. Nenhum descongelamento manual é necessário. Se aparecer gelo, verifique a vedação da porta.

As prateleiras e porta-objetos são reversíveis?

Sim, a maioria das prateleiras pode ser removida e reposicionada em diferentes alturas para se adequar às suas necessidades. As prateleiras da porta também são ajustáveis ou removíveis.

Onde encontrar peças de reposição para este modelo?

Você pode encomendar peças originais no site oficial Samsung ou através de revendedores autorizados. Use o número do modelo RB37J5225SS para identificar as peças. O índice de reparabilidade estimado é 7,5/10.

MANUAL DE UTILIZADOR RB37J5225SS SAMSUNG

Português - Português......41

Espanhol - Espanhol......49

• Verifique se os conectores dos cabos estão conectados corretamente.
• Tenha cuidado para não danificar os cabos ao fixar a tampa superior.
• Pode verificar onde comprar peças de substituição em http://samsung.com/support
• Pode visitar o site da Internet para compra de peças e inserir o código do modelo do seu produto para verificar as peças disponíveis para compra. O código do modelo está numa etiqueta na parte exterior do seu produto.

- Pode verificar o código e a versão do modelo na etiqueta com o código de barras na parte inferior esquerda do produto.

1. Para peças de substituição, assegure-se de que o nome da peça coincide com a figura neste manual.

- As peças que podem ser reparadas pelo utilizador estão limitadas a manípulos (apenas nalguns modelos), juntas, gavetas e dobradiças.

NOTA

No seguimento da reparação feita por um prestador de serviços não autorizado, de uma reparação autónoma ou não profissional do produto, a Samsung não é responsável por qualquer dano no produto, qualquer lesão ou qualquer outro problema de segurança do produto provocado por qualquer tentativa de reparação do produto que não siga estas instruções de reparação e manutenção. Qualquer dano no produto, provocado por uma tentativa de reparação do produto por qualquer pessoa além do prestador de serviços autorizado pela Samsung, não será coberto pela garantia.

CUIDADO

• O nome da peça indicado no sítio da Internet pode ser diferente do mencionado neste manual. Deve assegurar que escolhe o nome correto da peça.
• A substituição das dobradiças exige um cuidado extremo porque envolve a separação da porta.
• Deve assegurar que usa luvas quando estiver a realizar as reparações.

A imagem atual e as peças mostradas podem ser diferentes, dependendo do modelo e do país.

01 Dobradiça superior

03 Gaveta

05 Dobradiça intermédia

07 Dobradiça inferior

02 Junta

04 Manípulos (somente modelos aplicáveis)

Substituição do manípulo

O nome do modelo será indicado desta forma: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ*

O que substitui o asterisco pode ser diferente dependendo do modelo.

O(s) asterisco(s) no código do modelo indica(m) um modelo diferente e pode substituir (0-9) ou (A-Z) no código do modelo.

CUIDADO

• Quando substituir os manípulos da porta, deve ter cuidado para não riscar a frente da porta. - Premir com firmeza os manípulos nos suportes. Assegurar que não há folga entre os suportes e a porta. - Apertar com firmeza os parafusos quando estiver a encaixar o manípulo. - Verificar se a dobradiça está firmemente apertada à estrutura.

Ferramentas necessárias (não fornecidas)

Este procedimento aplica-se tanto ao frigorífico como ao compartimento do congelador.

1. Use uma chave de fendas de ponta plana para remover as tampas dos parafusos.
2. Depois de separar o manípulo, volte a colocar as tampas dos parafusos nos orifícios dos mesmos.
3. Use uma chave de fendas Phillips para remover os parafusos e separar o manípulo.

NOTA

Use estes parafusos para fixar o manípulo no lado oposto.

1. Monte o novo manípulo na ordem inversa da desmontagem.

Substituição da junta

CUIDADO

Assegurar que encaixa a junta com firmeza. Caso contrário, o ar frio do frigorífico pode sair para o exterior.

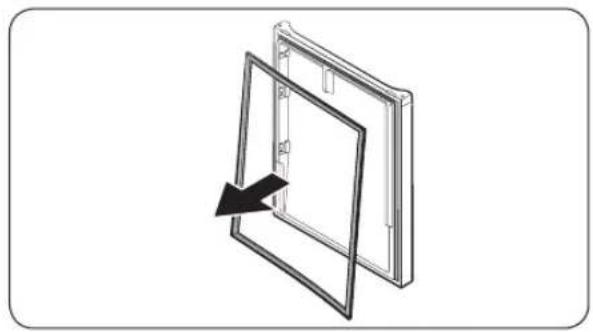

Para remover a junta

Abrir a porta e remover a junta da porta.

Para voltar a colocar a junta

Encaixe uma nova junta na porta do frigorífico. Assegure-se de que não há folga entre a nova junta e a porta.

Substituição da gaveta

CUIDADO

Verifique se a gaveta está corretamente colocada na guia durante a montagem.

Levante ligeiramente a frente da gaveta e deslize-a para fora.

Para voltar a colocar as gavetas, siga a ordem inversa dos respetivos passos de retirada das mesmas.

Para substituir as dobradiças, tem de primeiro remover a porta.

! CUIDADO

• Ao remover as portas, tenha um cuidado extremo porque as portas são pesadas.
• Antes de substituir as dobradiças, coloque uma superfície macia, como por exemplo, uma placa de cartão no pavimento para evitar riscos na porta quando colocar as portas em cima da mesma.
• Dado que as dobradiças têm de ser manuseadas com muito cuidado e substituídas por duas ou mais pessoas, recomendamos que seja contactado um técnico de reparações profissional.
• Se remover uma dobradiça sem segurar a porta, a mesma pode cair e provocar lesões.
• Assegure-se de que o eixo está firmemente apertado na dobradiça.
• Verifique se a dobradiça está firmemente apertada à estrutura.
• Assegurar que os conectores de ligação estão corretamente ligados. • Ter cuidado para não danificar os fios de ligação quando estiver a apertar a tampa superior.

ADVERTÊNCIA

• Inclinar/deitar o frigorífico exige no mínimo o trabalho de 2 pessoas.
• Desligar o cabo de alimentação antes de fazer a inversão das portas.

Ferramentas necessárias (não fornecidas)

Chave Phillips Chave de fenda de ponta plana Chave de porca 11 mm

Chave de caixa 10 mm Chave de caixa 8 mm Chave de porca 10 mm

Inverter a porta

NOTA

Para modelos com manípulos, inverter primeiro os manípulos. (Para informação detalhada, consultar a secção "Inverter a posição do manípulo da porta (Para os modelos com manípulos de barra)".)

1. Remover a tampa das ligações da porta (1). Desmontar o espaçador da tampa da porta (2).

1. Remover a tampa da dobradiça para empurrar um gancho

- Introduzir uma chave de fendas de cabeça plana e voltar a colocar a mesma

- Levantar a tampa e empurrar um gancho (Ter cuidado para não danificar as ligações na tampa da dobradiça empurrando-a demasiado)

- Desmontar a mesma, empurrando-a.

1. Desligar o conetor das ligações da porta do frigorífico.

- Este passo pode não ser aplicável a alguns modelos.

CUIDADO

Não puxar demasiado os conetores.

1. Retirar os parafusos.

- (Ter cuidado para a porta não cair quando a desmontar.)

1. Remover a porta da dobradiça intermédia levantando cuidadosamente a porta na vertical.

! CUIDADO

A porta é pesada, deve ter cuidado para não se magoar quando remover a porta.

1. Desmontar a dobradiça intermédia removendo os parafusos usando uma chave de fendas Phillips (+).

! CUIDADO

A porta do congelador pode cair para a frente, portanto deve apoiar a mesma.

1. Remover a porta do congelador da dobradiça inferior levantando cuidadosamente a porta na vertical.

! CUIDADO

A porta é pesada, deve ter cuidado para não se magoar quando remover a porta.

1. Com a porta assente na dobradiça inferior (A), empurrar lentamente a dobradiça inferior (A) para a remover do suporte na parte inferior do frigorífico. Depois da dobradiça inferior (A) ser removida do suporte, remover a mesma da porta do congelador e depois empurrar a porta do congelador para baixo para a remover da dobradiça intermédia (B).

! CUIDADO

Para impedir que a porta do congelador caia, assegurar que segura a mesma com firmeza até que possa ser removida em segurança da dobradiça intermédia (B).

1. Usar uma chave Phillips e uma chave de caixa (10 mm) para remover os parafusos apertando a dobradiça intermédia (A).
2. Voltar a montar na ordem inversa da desmontagem depois de voltar a colocar a dobradiça superior, intermédia e/ou inferior.

! CUIDADO
