Tipo di prodotto	Frigorifero-congelatore a due porte
Marca	Samsung
Modello	RB37J5225SS
Capacità totale netta	370 litri
Capacità frigorifero	265 litri
Capacità congelatore	105 litri
Dimensioni (A x L x P)	1780 x 700 x 670 mm
Peso netto	75 kg
Alimentazione elettrica	220-240 V, 50 Hz
Classe climatica	SN-T (temperata a tropicale)
Tecnologia di raffreddamento	Twin Cooling Plus
Sbrinamento automatico	No Frost (senza brina) frigorifero e congelatore
Illuminazione interna	LED
Compartimento bevande	Sì, con distributore di acqua fresca
Ripiani	3 ripiani in vetro regolabili nel frigorifero
Ripiani porta	4 ripiani porta nel frigorifero, 2 nel congelatore
Cassetto per verdure	2 cassetti di freschezza
Tipo di comando	Elettronico con display digitale
Funzione congelamento rapido	Sì
Allarme porta aperta	Sì
Livello sonoro	39 dB
Consumo energetico annuale	270 kWh/anno
Classe energetica	A+ (vecchia classe) / D (nuova classe)
Manutenzione e pulizia	Pulire l'interno con acqua saponata. Spolverare il condensatore sul retro ogni 6 mesi.
Pezzi di ricambio e riparabilità	Disponibili presso SAMSUNG e rivenditori autorizzati. Indice di riparabilità stimato: 7.5/10

Domande frequenti - RB37J5225SS SAMSUNG

Come regolare la temperatura del mio frigorifero Samsung RB37J5225SS?

Usa il display digitale sul fronte. Premi il pulsante Frigorifero o Congelatore per regolare la temperatura a scatti di 1°C. La temperatura consigliata è di 3°C per il frigorifero e -18°C per il congelatore.

Cosa fare se il mio frigorifero non raffredda abbastanza?

Controlla che la temperatura ambiente non superi i 43°C, che le griglie di aerazione non siano ostruite e che la porta chiuda correttamente. Se il problema persiste, pulisci il condensatore sul retro o contatta un tecnico autorizzato.

Come attivare la modalità congelamento rapido?

Premi il pulsante Congelamento rapido (spesso rappresentato da un fiocco di neve) per 3 secondi. Questa modalità funziona per 24-72 ore per raffreddare rapidamente gli alimenti freschi posti nel congelatore.

Perché c'è acqua sul fondo del frigorifero?

Può essere dovuto a un foro di scarico ostruito. Puliscilo con uno scovolino o un'asta flessibile. Controlla anche che la vaschetta di evaporazione dietro l'apparecchio non sia ostruita.

Come sostituire la lampadina dell'illuminazione?

Il modello utilizza un'illuminazione a LED integrata che non può essere sostituita singolarmente. Se si guasta, contatta il servizio assistenza Samsung per una riparazione.

Il distributore d'acqua scorre lentamente, cosa fare?

Assicurati che il serbatoio dell'acqua sia installato correttamente e che il condotto non sia ostruito. Pulisci il distributore con un cotton fioc. Se il flusso rimane debole, controlla la pressione dell'acqua.

Qual è il consumo elettrico di questo frigorifero?

Il consumo annuale è di circa 270 kWh/anno, che corrisponde a una classe energetica A+ (vecchia etichetta) o D (nuova etichetta). Varia in base all'utilizzo.

Come sbrinare manualmente il congelatore?

Il congelatore è dotato della tecnologia No Frost che impedisce la formazione di brina. Non è necessario alcuno sbrinamento manuale. Se compare brina, controlla la tenuta della porta.

I ripiani e i ripiani porta sono reversibili?

Sì, la maggior parte dei ripiani possono essere rimossi e riposizionati a diverse altezze per adattarsi alle tue esigenze. Anche i ripiani porta sono regolabili o rimovibili.

Dove trovare i pezzi di ricambio per questo modello?

Puoi ordinare pezzi originali sul sito ufficiale Samsung o presso rivenditori autorizzati. Usa il numero modello RB37J5225SS per identificare i pezzi. L'indice di riparabilità stimato è di 7.5/10.

MANUALE UTENTE RB37J5225SS SAMSUNG

Manuale di manutenzione da parte dell'utente

1. È possibile verificare dove acquistare parti di ricambio all'indirizzo http://samsung.com/support
2. Visitare il sito di vendita dei ricambi e immettere il codice del modello del proprio prodotto per verificare i ricambi disponibili per l'acquisto. Il codice del modello è riportato sull'etichetta sul lato esterno del prodotto.

- È possibile controllare il codice e la versione del modello sull'etichetta con il codice a barre applicata in basso a sinistra sul prodotto.

1. Per le parti di ricambio, assicurarsi che il nome del particolare corrisponda a quello riportato nell'illustrazione in questo manuale.

- Le parti riparabili dall'utente sono limitate a maniglie (solo in alcuni modelli), guarnizioni, cassetti e cerniere.

NOTA

In seguito alla riparazione del prodotto da parte di un fornitore di assistenza non autorizzato, riparazione fatta da sé o non professionale, Samsung non può essere ritenuta responsabile di eventuali danni al prodotto, lesioni o altri problemi di sicurezza causati da un tentativo di riparazione del prodotto effettuato non seguendo attentamente queste istruzioni di riparazione e manutenzione. Un eventuale danno al prodotto causato da un tentativo di riparazione da parte di una persona che non sia un fornitore di assistenza certificato Samsung non sarà coperto dalla garanzia.

PRECAUZIONE

• Il nome del componente indicato sul sito potrebbe essere diverso da quello riportato in questo manuale. Assicurarsi di scegliere il nome del ricambio corretto.
• La sostituzione delle cerniere richiede estrema cautela in quanto implica il distacco della porta. • Assicurarsi di indossare guanti di sicurezza durante le riparazioni.

L'immagine effettiva e le parti previste nel frigorifero possono variare, a seconda del modello e del paese.

01 Cerniera superiore

03 Cassetto

05 Cerniera intermedia

07 Cerniera inferiore

02 Guarnizione

04 Maniglie (solo modelli applicabili)

06 Etichetta con codice a barre

Sostituzione della maniglia

Il nome del modello è simile a questi: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* La parte al posto dell'asterisco può variare a seconda del modello.

Gli asterischi nel codice del modello indicano una variante del modello e possono sostituire (0 - 9) o (A - Z) nel codice del modello.

PRECAUZIONE

• Quando si sostituisce la maniglia della porta, prestare attenzione a non rigare la parte anteriore della porta.
• Premere saldamente le maniglie nei supporti. Assicurarsi che non vi sia spazio tra il supporto e la porta.
• Serrare saldamente le viti quando si applica la maniglia.
• Controllare che la maniglia sia saldamente attaccata prima di usare il prodotto.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips Cacciavite a testa piatta

Distacco delle maniglie

NOTA

Questa procedura si applica a entrambi i comparti, frigorifero e congelatore.

1. Usare un cacciavite a testa piatta per rimuovere le coperture delle viti.
2. Dopo aver staccato la maniglia, rimettere le coperture delle viti sui fori delle viti.
3. Usare un cacciavite Phillips per rimuovere le viti e staccare la maniglia.

NOTA

Usare queste viti per fissare la maniglia sul lato opposto.

1. Montare la nuova maniglia in ordine inverso rispetto allo smontaggio.

Sostituzione della guarnizione

PRECAUZIONE

Assicurarsi di applicare saldamente la guarnizione. In caso contrario potrebbero verificarsi perdite di aria fredda dal frigorifero.

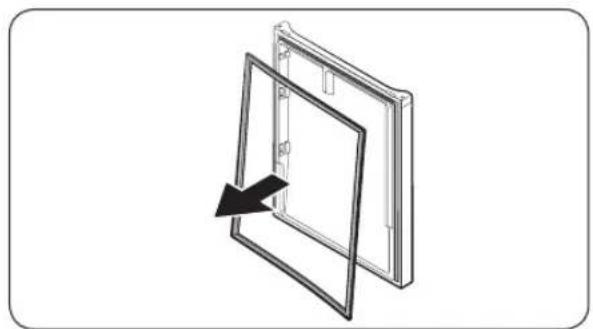

Rimozione della guarnizione

Aprire la porta e rimuovere la guarnizione dalla porta.

Sostituzione della guarnizione

Applicare una nuova guarnizione alla porta del frigorifero. Assicurarsi che non vi sia spazio tra la nuova guarnizione e la porta.

Sostituzione del cassetto

PRECAUZIONE

Controllare che il cassetto sia inserito correttamente nel binario durante il montaggio.

Rimozione del cassetto

Sollevare delicatamente la parte anteriore del cassetto e farlo scorrere verso l'esterno.

Reinserimento dei cassetti

Il reinserimento dei cassetti segue l'ordine inverso rispetto alla relativa procedura di rimozione.

Per sostituire le cerniere è necessario prima rimuovere la porta.

PRECAUZIONE

• Quando si rimuovono le porte, prestare estrema attenzione in quanto sono pesanti. - Prima di sostituire le cerniere, mettere una protezione morbida, come del cartone, sulla porta per evitare graffi quando si posano le porte a terra. - Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare l'assistenza tecnica professionale. - Se si rimuove la cerniera senza tenere la porta, la porta potrebbe cadere e causare infortuni. • Assicurarsi che l'alberino sia saldamente fissato sulla cerniera. - Controllare che la cerniera sia saldamente attaccata al mobile. - Verificare che i connettori dei cavi siano collegati correttamente. - Prestare attenzione a non danneggiare i cavi nel fissaggio della copertura superiore.

AVVERTENZA

• L'inclinazione/posa del frigorifero richiede come minimo 2 persone. - Scollegare il cavo di alimentazione prima di invertire le porte.

Strumenti richiesti (non in dotazione)

Cacciavite Phillips, cacciavite a testa piatta, chiave da 11 mm

Chiave a brugola da 10 mm, chiave a brugola da 8 mm, chiave da 10 mm

Inversione della porta

NOTA

Per i modelli con maniglie, prima invertire le maniglie. (Per informazioni dettagliate, consultare la sezione "Invertire la posizione della maniglia della porta (Per i modelli con maniglie a sbarra)").

1. Rimuovere il copricavo della porta (1). Smontare il cappuccio del distanziatore della porta (2).

1. Rimuovere la copertura della cerniera per spingere un gancio
2. Inserire un cacciavite a testa piatta e rimetterlo
3. Sollevare la copertura e spingere un gancio (fare attenzione a non danneggiare il filo della copertura del cardine spingendolo con troppa forza)
4. Smontarlo spingendolo

1. Scollegare il connettore del cavo della porta del frigorifero.

- Questo passaggio potrebbe non essere applicabile a tutti i modelli.

PRECAUZIONE

Non tirare troppo forte i connettori.

1. Rimuovere le viti.

- (Prestare attenzione a non far cadere la porta mentre la si smonta.)

1. Rimuovere la porta del frigorifero dalla cerniera intermedia sollevando con cautela la porta diritta verso l'alto.

PRECAUZIONE

La porta è pesante, prestare attenzione a non ferirsi nel rimuoverla.

1. Smontare la cerniera intermedia rimuovendo le viti usando un cacciavite con testa Phillips (+).

PRECAUZIONE

La porta del congelatore potrebbe cadere in avanti, pertanto sostenerla.

1. Rimuovere la porta del congelatore dalla cerniera inferiore sollevando con cautela la porta diritta verso l'alto.

PRECAUZIONE

La porta è pesante, prestare attenzione a non ferirsi nel rimuoverla.

1. Con la porta del congelatore posizionata sul cardine inferiore (A), tirare lentamente il cardine inferiore (A) per rimuoverlo dal supporto sul fondo del frigorifero. Una volta rimosso il cardine inferiore (A) dal supporto, rimuoverlo dalla porta del congelatore, quindi tirare la porta del congelatore verso il basso per rimuoverla dal cardine intermedio (B).

PRECAUZIONE

Per evitare che la porta del congelatore possa cadere, assicurarsi di tenerla saldamente fino a quando non viene rimossa in modo sicuro dal cardine intermedio (B).

1. Usare un cacciavite Phillips e una chiave a brugola (10 mm) per rimuovere le viti che fissano la cerniera intermedia (A).
2. Rimontare in ordine inverso rispetto allo smontaggio dopo aver rimesso le cerniere superiore, intermedia e/o inferiore.

PRECAUZIONE
