Tipo de Produto	Máquina de Lavar Independente
Tipo de Carregamento	Carregamento Frontal
Capacidade Máx. (kg)	6.0
Velocidade Máx. de Centrifugação (rpm)	1100
Classe Energética	A+
Altura (cm)	85
Largura (cm)	60
Profundidade (cm)	55
Peso (kg)	70
Alimentação Elétrica (V/Hz)	230 / 50
Conexão de Água	Apenas água fria
Programas	Algodão, Sintéticos, Delicados, Rápido, Lã, Enxaguar e Centrifugar
Funções Adicionais	Início Diferido, Pré-lavagem, Enxaguamento Extra, Passagem Fácil
Visor	LED com indicação digital de tempo
Características de Segurança	Bloqueio para crianças, Proteção contra transbordamento, Deteção de carga desequilibrada
Autolimpeza	Programa de limpeza do tambor
Filtro	Filtro de bomba lavável (acessível na frente)
Nível de Ruído (dB(A))	59 (lavagem) / 74 (centrifugação)
Peças Sobressalentes Disponíveis	Vedação da porta, filtro da bomba, correia, elemento de aquecimento
Índice de Reparabilidade	7.5 / 10 (estimado)

Perguntas frequentes - ZWG1100P ZANUSSI

Qual é a capacidade máxima de carga da Zanussi ZWG1100P?

A capacidade máxima de carga é de 6 kg para algodão e sintéticos. Não sobrecarregue para garantir uma lavagem adequada.

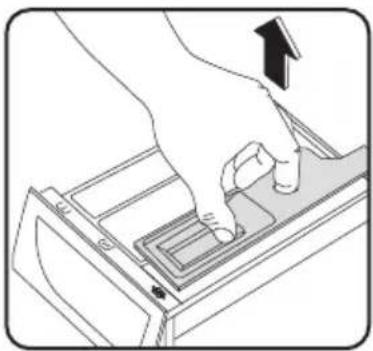

Como limpo a gaveta do detergente?

Remova a gaveta pressionando a alavanca de libertação. Lave-a em água corrente e limpe o compartimento com uma escova. Reinsira com segurança.

O que devo fazer se a máquina não escoar?

Verifique se o filtro da bomba não está obstruído. Certifique-se também de que a mangueira de drenagem não está dobrada. Consulte o manual para aceder ao filtro da bomba.

Como ativo o bloqueio para crianças?

Prima e mantenha premidos os botões Pré-lavagem e Enxaguamento Extra simultaneamente durante 3 segundos até o indicador acender. Repita para desativar.

Qual é a velocidade de centrifugação deste modelo?

A velocidade máxima de centrifugação é de 1100 rpm. Pode reduzi-la através do seletor de programas.

Como limpo o tambor?

Execute um programa Limpeza do Tambor (se disponível) ou utilize um ciclo de algodão a 90°C com um produto descalcificante. Limpe a vedação da porta após cada utilização.

O que significam os códigos de erro E10 ou E20?

E10 indica problema de abastecimento de água; verifique as torneiras e a mangueira. E20 indica problema de drenagem; limpe o filtro e verifique a mangueira.

Posso instalar a máquina sob um balcão?

Sim, a máquina tem um painel superior removível. Certifique-se de que o espaço tem pelo menos 85 cm de altura, 60 cm de largura e 55 cm de profundidade.

Como corrijo uma carga desequilibrada?

Pause o ciclo, redistribua a roupa uniformemente e reinicie. A máquina ajustar-se-á automaticamente.

Onde posso comprar peças sobressalentes?

Contacte um revendedor autorizado Zanussi ou utilize sites online de peças sobressalentes. Peças comuns incluem vedação da porta, filtro da bomba e correia de transmissão.

MANUAL DE UTILIZADOR ZWG1100P ZANUSSI

Informações de segurança ____ 24
Preocupações ambientais ____ 26
Descrição do produto ____ 27
Dados técnicos ____ 27
Instalação ____ 28
Primeira utilização ____ 30
Utilização diária ____ 30

Painel de comandos ____ 33
Seleccione o programa de lavagem ____34
Símbolos dos códigos de lavagem internacionais _ 37
Informações dos programas ____38
Programas de lavagem____39
Manutenção e limpeza 40
Algo não funciona ____ 42

Sujeito a alterações sem aviso prévio

Informações de segurança

Importante!

• Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar a máquina pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências.
• Para evitar erros e acidentes desnecessários, importante que todas as pessoas que utilizam a máquina conheçam o seu funcionamento e as características de segurança.
• •Guarde estas instruções e certifique-se de que elas acompanham a máquina em caso de transferência ou venda, para que todos os que venham a usá-la estejam devidamente informados quanto à sua utilização e segurança.

Segurança geral

• É perigoso alterar as especificações ou tentar modificar este produto de qualquer forma.
• •Durante os programas de lavagem a temperaturas elevadas, o vidro da porta pode ficar quente. Não lhe toque!
• Certifique-se de que os animais domésticos não entram no tambor. Para o evitar, verifique sempre o interior do tambor antes de utilizar a máquina.

• Objectos como moedas, alfinetes, pregos, parafusos, pedras ou quaisquer objectos duros e afiados podem provocar danos graves e não devem ser colocados na máquina.

• Utilize apenas as quantidades recomendadas de amaciador e detergente. Pode danificar o tecido se encher demasiado. Consulte as recomendações do fabricante relativamente às quantidades.

• Esta máquina não se destina a ser utilizada por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização da máquina por uma pessoa responsável pela sua segurança.
• Lave as peças pequenas (como meias, fitas, cintos laváveis, etc.) num saco de lavagem ou numa fronha, pois podem escorregar e ficar presas entre a cuba e o tambor interno.
• Não utilize a máquina de lavar para lavar peças com barbas de baleia, tecidos sem bainha ou rasgados.
• Após a utilização, limpeza e manutenção, desligue sempre a máquina e feche a torneira da água.
• Não deverá tentar reparar a máquina em circunstância alguma. As reparações efectuadas por pessoas sem a formação adequada podem causar ferimentos ou avarias graves.
  Contacte o seu centro de assistência local. Insista sempre na utilização de peças sobressalentes originais.

Instalação

• Este aparelho é pesado. Tenha cuidado quando a deslocar.
• Quando retirar o aparelho da embalagem, certifique-se de que não está danificado. Se tiver dúvidas, não a utilize e contacte o centro de assistência.
• Retire todas as embalagens e parafusos de transporte antes da utilização. Podem ocorrer graves danos materiais ou no produto se não cumprir estas indicações. Consulte a secção específica no manual do utilizador.
• Depois de instalar a máquina, certifique-se de que não está apoiada na mangueira de entrada e drenagem e que o tampo não está a exercer pressão sobre o cabo de alimentação.
• Se a máquina estiver instalada sobre uma alcatifa, ajuste os pés de forma a que o ar circule livremente.
• Após a instalação, certifique-se sempre de que não existem fugas de água das mangueiras e respectivas ligações.
• Quaisquer trabalhos de canalização necessários para a instalação da máquina devem ser efectuados por um canalizador qualificado.
• Quaisquer trabalhos eléctricos necessários para a instalação da máquina devem ser efectuados por um electricista qualificado.

Utilização

• •Esta máquina destina-se a uso doméstico. Não deve ser utilizado para fins diferentes daqueles para os quais foi concebido.
• Lave apenas peças de roupa concebidas para lavagem à máquina. Siga as instruções nas etiquetas do vestuário.
• Não carregue demasiado o aparelho. Consulte a secção específica no manual do utilizador.

• Antes da lavagem, certifique-se de que os bolsos estão vazios e os botões e fechos apertados. Evite lavar tecidos gastos ou rasgados e trate as nódoas de pintura, tinta, ferrugem e relva antes da lavagem. Os soutiens com armação metálica NÃO devem ser lavados na máquina.

• As peças de roupa que tiverem estado em contacto com produtos petrolíferos voláteis não devem ser lavadas na máquina. Se forem utilizados líquidos de limpeza voláteis, tenha o cuidado de retirar o produto da peça de vestuário antes de a colocar na máquina.

• Nunca puxe o cabo de alimentação para retirar a ficha da tomada; puxe sempre pela própria ficha.
• Não utilize a máquina de lavar se o cabo de alimentação, o painel de comandos, a superfície de trabalho ou a base estiverem danificados de forma a que o interior da máquina de lavar esteja acessível.

Segurança para crianças

• Esta máquina de lavar não se destina a ser utilizada por crianças ou pessoas doentes sem vigilância.
• As crianças devem ser vigiadas para assegurar que não brincam com a máquina.
• Os componentes da embalagem (por exemplo, película de plástico, poliestireno) podem ser perigosos para as crianças - perigo de asfixia! Mantenha-os fora do alcance das crianças.
• Mantenha todos os detergentes num local seguro e fora do alcance das crianças.
• Certifique-se de que as crianças ou animais domésticos não entram no tambor. Para o evitar, a máquina possui uma característica especial.

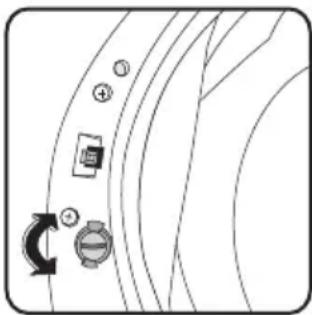

Para activar este dispositivo, rode o botão (sem o premir) no interior da porta para a direita até a ranhura ficar na horizontal. Se necessário, utilize uma moeda.

Para desactivar este dispositivo e poder fechar de novo a porta, rode o botão para a esquerda até a ranhura ficar na vertical.

Preocupações ambientais

Materiais de embalagem

Os materiais marcados com o símbolo 📊 são recicláveis

PE<=polietileno

PS<=poliestireno

PP<=polipropileno

Significa que podem ser reciclados eliminando-os correctamente nos contentores de recolha apropriados.

Máquina antiga

Utilize os centros de recolha autorizados para colocar a sua máquina antiga. Ajude a manter o seu país limpo!

O símbolo no produto ou na embalagem indica que o produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser levado para o ponto de recolha adequado para a reciclagem de equipamentos eléctricos e electrónicos.

Ao garantir que este produto é correctamente eliminado, poderá ajudar a evitar consequências potencialmente negativas para o ambiente e para a saúde pública que, de outro modo, poderiam ser causadas por uma eliminação inadequada deste produto.

Para informações mais detalhadas sobre a reciclagem deste produto, contacte a sua câmara municipal, o serviço de tratamento de resíduos domésticos da sua zona ou a loja onde adquiriu este produto.

Sugestões ecológicas

Para poupar água, energia e ajudar a proteger o meio ambiente, recomendamos que siga as seguintes sugestões:

• A roupa normalmente suja pode ser lavada sem pré-lavagem para poupar detergente, água e tempo (também protege o ambiente!).

• A máquina funciona de forma mais económica se estiver totalmente carregada.

• • Com o pré-tratamento adequado, é possível remover nódoas e sujidade moderada; a roupa pode, em seguida, ser lavada a uma temperatura mais baixa.

• Doseie o detergente de acordo com a dureza da água, o grau de sujidade e a quantidade de roupa a lavar.

1 Gaveta do detergente

5 Pés dianteiros

9 Mangueira de escoamento de água

2 Tampo

6 Mangueira de entrada de água

10 Suportes da mangueira

4 Manípulo de abertura da porta

8 Cabo de alimentação eléctrica

Dados técnicos

Dimensões Largura	AlturaProfundidade		60 cm85 cm54 cm
Tensão/frequência da fonte de alimentação Alimentação total absorvida Protecção de fusíveis mínima			220-240 V/50 Hz2000 W10 A
Pressão do fornecimento de água Mínima	Máxima		0,05 MPa0,8 MPa
Carga máxima Algodão	SintéticosDelicadosLavagem à mão		6,0 kg2,0 kg2,0 kg1,0 kg
Velocidade de centrifugação	Máxima	ZWG1120P1200 rpm	ZWG1100P1000 rpm

Retirar a embalagem

Importante!

Retire todos os parafusos de transporte e embalagens antes de utilizar o aparelho.

Guarde todos os dispositivos de transporte para que possam ser reinstalados no caso de necessitar de transportar novamente a máquina.

- Utilizando uma chave de parafusos, desaperte e retire os dois parafusos traseiros inferiores.

- Retire os dois pinos de plástico.

- Apoie a máquina sobre a parte traseira, assegurando-se de que as mangueiras não ficam comprimidas.

Coloque uma das protecções angulares de poliestireno sob a máquina.

- Retire a base de poliestireno, coloque a máquina na vertical e desaperte o parafuso traseiro restante.

Retire o respectivo pino.

- Tape todos os orifícios abertos com os tampões fornecidos no saco, que contém o manual de instruções.

- Certifique-se de que a circulação do ar à volta da máquina não é impedida por carpetes, tapetes, etc.

- Certifique-se de que a máquina não toca na parede ou nos armários.

- • Nivele a máquina correctamente aparafusando ou desaparafusando os pés ajustáveis.

- Nunca coloque cartão, madeira ou outros materiais semelhantes debaixo da máquina para compensar o desnivelamento do chão.

Entrada de água

• Ligue a mangueira de entrada de água a uma torneira com rosca BSP de 3/4".
• Utilize a mangueira fornecida com a máquina de lavar. NÃO UTILIZE MANGUEIRAS ANTIGAS.
• A outra extremidade da mangueira de entrada que se liga à máquina pode ser virada em qualquer direcção.
• Basta desapertar a união, rodar o tubo e apertar novamente a união, tendo o cuidado de verificar se não existem fugas de água.

- Não deve colocar extensões na mangueira de entrada. Se a mangueira for muito curta e não quiser mudar a posição da torneira, terá de adquirir uma mangueira nova, mais comprida, especialmente concebida para este tipo de utilização.

Escoamento da água

A extremidade da mangueira de escoamento pode ser colocada de três formas diferentes:

Presa na borda de um lava-loiças utilizando a guia do tubo de plástico fornecida com a máquina.

Neste caso, certifique-se de que a extremidade não se solta quando a máquina estiver a esvaziar.

Pode fazê-lo, atando-a à torneira com um pedaço de corda ou prendendo-a à parede.

Numa derivação do tubo de escoamento do lava-loiças. Esta derivação deve situar-se acima do tubo ladrão para que a dobra fique pelo menos a 60 cm do chão.

Directamente para um tubo de escoamento a uma altura entre 60 cm e 90 cm.

A extremidade do tubo de escoamento deve estar sempre ventilada, isto é, o diâmetro interno do tubo de escoamento deve ser superior ao diâmetro externo do tubo de escoamento.

A mangueira de escoamento não deve estar torcida. Encaminhe-a ao longo do piso; apenas a parte junto do ponto de escoamento deve estar levantada.

Para o correcto funcionamento da máquina, a mangueira de escoamento deve ficar presa no respectivo suporte, situado na parte superior da traseira da máquina.

Ligações eléctricas

A máquina foi concebida para funcionar com uma corrente monofásica de 220-240 V e 50 Hz.

"Uma alimentação eléctrica incorrecta pode invalidar a garantia."

Verifique se a instalação eléctrica da sua casa suporta a carga máxima necessária (2,0 kW), tendo em conta quaisquer outros aparelhos em funcionamento.

Importante!

Ligue a máquina a uma tomada ligada à terra.

O fabricante declina qualquer responsabilidade por danos ou ferimentos causados pelo não cumprimento da precaução de segurança acima referida. Caso seja necessário substituir o cabo de alimentação, esta operação deve ser efectuada por um centro de assistência.

Primeira utilização

- Inicie um ciclo para algodão a 90 °C, com a máquina vazia, para retirar os resíduos de fabrico do tambor e da cuba. Deite metade de uma medida de detergente na gaveta do detergente e ligue a máquina.

- Certifique-se de que as ligações eléctricas e da água estão de acordo com as instruções de instalação.

Utilização diária

i Separar a roupa

Siga os símbolos dos códigos de lavagem em cada etiqueta do vestuário e as instruções de lavagem do fabricante. Separe a roupa da seguinte forma: peças brancas, peças de cor, sintéticos, delicados, lás.

- Esfregue as zonas particularmente sujas com um detergente especial ou com uma pasta de detergente. Trate as cortinas com um cuidado especial. Retire os ganchos ou guarde-os num saco ou numa rede.

Antes de carregar a roupa

• Não junte na mesma lavagem peças brancas e de cor. As peças brancas podem perder a sua “brancura” na lavagem.
• As peças de cor novas podem desbotar na primeira lavagem, por isso, devem ser lavadas separadamente na primeira lavagem.
• Certifique-se de que não deixou objectos metálicos na roupa (por exemplo, moedas, ganchos de cabelo, alfinetes, pinos).
• Retire as nódoas persistentes antes da lavagem.
• Abotoe as fronhas, puxe os fechos éclair, feche ganchos e molas. Aperte cintos e fitas longas.

Remover nódoas

As nódoas difíceis podem não sair apenas com água e detergente. Por isso, é aconselhável tratá-las antes da lavagem.

Sangue: trate as nódoas recentes com água fria. Para nódoas secas, ponha de molho durante a noite em água com um detergente especial e, em seguida, esfregue com água e sabão.

Tinta à base de óleo: humedeça com tira-nódoas de benzina, coloque a peça de roupa sobre um pano macio e bata na nódoa. Efectue este tratamento várias vezes.

Nódoas de gordura secas: humedeça com terebintina, coloque a peça de roupa sobre uma superfície macia e bata na nódoa com as pontas dos dedos e um pano de algodão.

Ferrugem: utilize ácido oxálico dissolvido em água quente ou um produto para retirar ferrugem a frio. Tenha cuidado com as nódoas de ferrugem que não sejam recentes, uma vez que a estrutura de celulose pode já estar danificada e o tecido pode ter tendência a rasgar.

Nódoas de bolor: trate com lixívia, enxagúe bem (apenas para peças brancas e com cores resistentes).

Relva: ponha de molho e trate com lixívia (apenas para peças brancas e com cores resistentes).

Tinta de esferográfica e cola: humedeça com acetona (*), coloque a peça de vestuário sobre um pano macio e bata na nódoa.

Baton: humedeça com acetona (*) como acima indicado e trate as nódoas com álcool desnaturado. Retire as manchas residuais dos tecidos brancos com lixívia.

Vinho tinto: ponha de molho em água e detergente, enxagúe e trate com ácido cítrico ou vinagre e, em seguida, enxagúe novamente. Trate as manchas residuais com lixívia.

Tinta: dependendo do tipo de tinta, humedeça primeiro o tecido com acetona (*) e depois com vinagre. Trate as manchas residuais nos tecidos brancos com lixívia e, em seguida, enxagúe bem.

Nódoas de alcatrão: trate primeiro com um tiranódoas, álcool desnaturado ou benzina e, em seguida, esfregue com detergente.

(*) não utilize acetona em seda artificial.

Carregue a roupa.

Abra a porta, puxando cuidadosamente o manípulo da porta para fora.

Coloque a roupa no tambor, uma peça de cada vez, sacudindo-a o mais possível. Fecha a porta.

i Cargas máximas

As cargas recomendadas estão indicadas nas tabelas de programas. Regras gerais:

- •Algodão, linha: tambor cheio mas não demasiado;

• Sintéticos: tambor meio cheio;

- Tecidos delicados e lás: tambor cheio até um terço da sua capacidade.

A lavagem com a carga máxima permite um melhor aproveitamento de água e energia. Para roupa muito suja, reduza a carga.

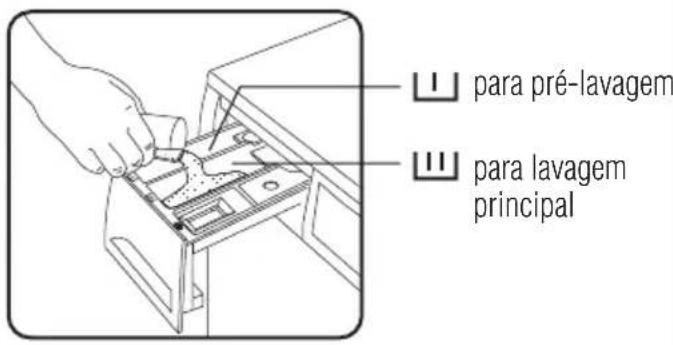

Detergentes e aditivos

Os bons resultados de lavagem dependem também da escolha do detergente e da utilização das quantidades certas para evitar desperdícios e proteger o meio ambiente. Embora biodegradáveis, os detergentes contêm substâncias que, em grandes quantidades, podem perturbar o delicado equilíbrio da natureza.

A escolha do detergente depende do tipo de tecidos (delicados, lãs, algodão, etc.), da cor, da temperatura de lavagem e do grau de sujidade.

Nesta máquina, apenas devem ser utilizados detergentes para máquina de lavar de carga frontal com baixo nível de espuma:

• detergentes em pó para todos os tipos de tecidos;
• -detergentes em pó para tecidos delicados (60 °C máx.) e lãs;
• -detergentes líquidos, de preferência para programas de lavagem a baixas temperaturas (60 °C máx.) para todos os tipos de tecidos ou especial apenas para lãs.

O detergente e os aditivos devem ser colocados nos respectivos compartimentos da gaveta do detergente antes do início do programa de lavagem.

Se utilizar detergentes líquidos ou em pó concentrados, seleccione um programa sem pré-lavagem.

Os amaciadores ou a goma devem ser colocados no compartimento marcado com “ ✉” antes de iniciar o programa de lavagem.

Siga as recomendações do fabricante do produto no que respeita às quantidades a utilizar e não ultrapasse a marca MAX na gaveta do detergente.

Não pulverize produtos de pré-tratamento de nódoas (por exemplo, Preen) sobre ou junto à máquina, uma vez que pode afectar os materiais de plástico, reduzindo a sua duração.

Quantidade de detergente a utilizar

O tipo e a quantidade de detergente depende do tipo de tecido, do tamanho da carga, do grau de sujidade e da dureza da água utilizada.

A dureza da água está classificada em “graus” de dureza.

Para obter informações sobre a dureza da água da sua zona, contacte os serviços de abastecimento de água ou as autoridades locais.

Siga as instruções do fabricante do produto no que respeita às quantidades a utilizar.

Colocar pouco detergente provoca:

• -carga cinzenta,
• -roupa gordurosa.

Colocar muito detergente provoca:

• formação de espuma,
• efeito de lavagem e agitação reduzido,
• •enxaguamento inadequado.

Utilize menos detergente quando:

• lavar uma carga de roupa pequena,
  • • a roupa estiver pouco suja,
  • • se formar muita espuma durante a lavagem.

Abra a gaveta do detergente

O distribuidor de detergente está dividido em três compartimentos.

• Compartimento: este compartimento apenas é utilizado para detergente quando um programa tem as fases de Pré-lavagem ou Nódoas.
• Compartimento: este compartimento é utilizado para detergente em pó ou líquido.
• Compartimento: este compartimento é utilizado para amaciador ou goma.

Adicione sempre os detergentes antes de ligar a máquina e mantenha o distribuidor limpo e seco para que o detergente seja distribuído de forma eficiente.

Adicione o detergente

Quando utilizar a máquina de lavar pela primeira vez, certifique-se de que o distribuidor está regulado para o tipo de detergente que irá utilizar.

Para tal, proceda da seguinte forma:

• Puxe a gaveta do detergente para a frente até parar.
• Retire a gaveta. Pressione a extremidade da gaveta para fora na área indicada pela seta (PUSH) para facilitar a remoção da gaveta.

Pressione o fecho para baixo e puxe para fora.

- Alguns modelos dispõem da opção Flexi Dose (◇◇), que lhe permite utilizar detergente líquido ou em pó.

Verifique a posição da aba no compartimento de detergente “ 📊 ” na gaveta do detergente. (A definição de fábrica é a aba virada para cima para detergente em pó.)

PARA CIMA - Posição da aba se utilizar detergente em PÓ.

PARA BAIXO - Posição da aba se utilizar detergente LÍQUIDO.

• •Vire a aba para baixo se utilizar detergente líquido.
- Volte a colocar a gaveta nas respectivas calhas.

Não se esqueça:

Se mudar o tipo de detergente utilizado, tem de mudar a posição da aba.

- Pode agora adicionar o detergente.

Meça a quantidade de detergente e amaciador

Meça a quantidade de detergente necessária, deite-a no compartimento “lavagem principal” 📊.

Se pretender realizar a fase de “pré-lavagem”, deite-o no compartimento marcado com “☐”.

Se necessário, deite o amaciador no compartimento marcado com ⚙ (a quantidade utilizada não deve exceder a marca “MAX” na gaveta).

Fecha a gaveta com cuidado.

Painel de comandos

1 Selector de programas
2 Botão da temperatura
3 Botão Centrifugação
4 Botão Lavagem rápida

5 Botão Início diferido
6 Botão Início/Pausa
7 Indicador do progresso do programa

Seleccione o programa de lavagem

Rode o selector de programas para o programa pretendido. A luz verde de Início/Pausa (▷II) começa a piscar.

O selector está dividido nas seguintes secções:

• ○ (Cancelar/Desligar)
  (Algodão)
  +U (Algodão pré-lavagem)
  (Algodão económico)
  • (Sintéticos)
  (MIX) (Tecidos mistos)
  (Delicados)
  (Lã/Lavagem à mão)

(Enxaguamento)

(Escoamento)

(Centrifugação)

(Engomar fácil)

(5 Camisas)

(Mini 30)

(Jeans)

* para mais informações sobre os programas, consulte a página 38.

O selector pode ser rodado para a direita ou para a esquerda. Posição "O" para Reiniciar o programa/Desligar a máquina.

No final do programa, rode o selector para a posição “O”, para desligar a máquina.

Atenção!

Se rodar o selector de programas para outro programa quando a máquina está em funcionamento, a luz piloto vermelha de Início/Pausa (DII) pisca 3 vezes para indicar uma seleção errada. A máquina não realizará o novo programa seleccionado.

Cancelar um programa

Rode o selector para “O” para interromper um programa em curso. Pode agora seleccionar um novo programa.

Botão da temperatura

○ 90°

○ 60°

○ 40°

○ 30°

○*

Prima o botão repetidamente para aumentar ou diminuir a temperatura, se pretender lavar a roupa a uma temperatura diferente da proposta pela máquina de lavar.

Ao seleccionar a posição ✱ (frio), a máquina lava com água fria.

Se for escolhida uma temperatura não permitida pelo programa seleccionado, a luz piloto vermelha do botão Início/pausa (▷II) pisca 3 vezes.

Botões Centrifugação	Redução de centrifugação automática auto): ao seleccionar um programa, o aparelho propõe automaticamente a velocidade de centrifugação máxima indicada para esse programa. Ao seleccionar a Redução Automática da Centrifugação, a velocidade de centrifugação é reduzida para metade, mas nunca para menos de 400 rpm. A luz correspondente acende-se.Cuba cheia (☐): ao seleccionar esta opção, a água do último enxaguamento não é esvaziada para evitar que os tecidos fiquem enrugados.Quando o programa terminar, a luz piloto “Fim do ciclo-¶)” está acesa, a luz piloto Início/Pausa (¶) e a luz piloto “Lavagem (¶)” estão apagadas e a porta está bloqueada para indicar que a água deve ser escoada.Para escoar a água:rode o selector de programas para “O”.seleccione os programas Escoamento (☐) ou Centrifugação ( ☑ ).se necessário, reduza a velocidade de centrifugação com o respectivo botão.prima o botão Início/Pausa (¶).no final do programa, apenas acende a luz piloto Fim do ciclo-¶).
Botões Lavagem rápida (=☑)	Esta opção pode ser utilizada para roupa pouco suja para obter um bom resultado de lavagem num curto espaço de tempo.O tempo de lavagem será reduzido de acordo com o tipo de tecido e a temperatura seleccionada.Se escolher uma opção não permitida com o programa seleccionado, a luz piloto vermelha do botão Início/Pausa (¶) pisca 3 vezes.
Seleccionar o Início diferido (☑)	Antes de iniciar o programa, se pretender atrasar o início, prima o botão repetidamente para seleccionar o atraso pretendido. O respectivo indicador luminoso acende-se.Esta opção permite atrasar o início do programa de lavagem em 3, 6 e 9 horas.Deve seleccionar esta opção depois de definir o programa e antes de premir o botão Início/Pausa. Pode cancelar o tempo de atraso a qualquer momento, antes de premir o botão Início/Pausa.Se já tiver premido o botão Início/Pausa e pretender cancelar o tempo de atraso, proceda da seguinte forma:programe a máquina de lavar para PAUSA, premindo o botão Início/Pausa (☑);prima o botão Início diferido (☑) uma vez. O indicador luminoso correspondente ao atraso seleccionado apaga-se;prima o botão Início/Pausa (☑) novamente para iniciar o programa.Importante!● O atraso seleccionado apenas pode ser alterado depois de seleccionar novamente o programa de lavagem.● A porta fica bloqueada durante o tempo de atraso. Se precisar de abrir a porta, programe primeiro a máquina de lavar para PAUSA,premindo o botão Início/Pausa (▶) e, em seguida, aguarde cerca de 3 minutos.Depois de fechar a porta, prima novamente o botão Início/Pausa.
Opção Enxaguamento extra( [IMAGE] )	Esta opção é recomendada para pessoas com alergia aos detergentes e em zonas com água muito macia.A máquina realiza alguns enxaguamentos adicionais.Para seleccionar esta opção MANTENHA PREMIDO os botõesCentrifugação ( [IMAGE] ) e Lavagem rápida (=) [IMAGE] em simultâneo (Esta acção deve ser seleccionada após escolher o programa pretendido e antes de premir o botão Início/Pausa (▶) ) até a luz piloto acender. [IMAGE]Para desactivar a opção Enxaguamento extra mantenha premidos os mesmos botões até a luz piloto apagar.
Botão Início/Pausa (▶) )	Para iniciar o programa seleccionado, prima o botão “Início/Pausa ( ▶) ”; a luz piloto verde correspondente pára de piscar.A luz “Lavagem ( [IMAGE] )” está acesa para indicar que a máquina começou a funcionar e que a porta está bloqueada.Para interromper um programa em curso, prima o botão “Início/Pausa (▶) ”: a luz piloto verde correspondente começa a piscar.Para recomeçar o programa a partir do ponto onde foi interrompido, prima o botão “Início/Pausa (▶) ” novamente.Se tiver seleccionado um início diferido ( [IMAGE] ), a máquina irá começar a contagem decrescente.
Indicador do progresso do programa	● [IMAGE](Lavagem)Quando a luz piloto “ [IMAGE] ” acende, tal significa que a máquina está a efectuar o ciclo de lavagem.● [IMAGE](Enxaguamento extra)Quando a luz piloto “ [IMAGE] ” acende, tal significa que a máquina efectua alguns enxaguamentos adicionais.● →|(Fim do ciclo)Quando o programa terminar, a luz piloto “ →| ” acende.

Indicador do progresso do programa

Alterar uma opção ou um programa em curso

É possível alterar qualquer opção antes de o programa a executar. A opção “Lavagem rápida (＝○)” não pode ser modificada depois de premir o botão Início/Pausa.

A alteração de um programa em curso só é possível reiniciando o programa. Rode o selector de programas para “O” e, em seguida, para a posição do novo programa. A água presente na cuba não deverá será escoada. Inicie o novo programa premindo o botão “Início/Pausa (▶) ” novamente.

Interromper um programa

Prima o botão “Início/Pausa (▶)” para interromper um programa em curso, o indicador luminoso correspondente começa a piscar. Prima novamente o botão para reiniciar o programa.

Abrir a porta após o início do programa

Se precisar de abrir a porta, programe primeiro a máquina de lavar para PAUSA, premindo o botão Início/Pausa (▶II) Depois tem de esperar cerca de 2-3 minutos para soltar o bloqueio da porta.

Se a máquina já estiver a aquecer ou o nível de água estiver acima da extremidade inferior da porta ou o tambor estiver a rodar. Neste caso, não pode abrir a porta.

Se não for possível abrir a porta mas tiver de o fazer, tem de desligar a máquina, rodando o selector para "O". Após cerca de 3 minutos, a porta pode ser aberta (tenha atenção à temperatura e ao nível de água!).

i Símbolos dos códigos de lavagem internacionais

Estes símbolos aparecem nas etiquetas do vestuário para o ajudar a escolher a melhor forma de tratar a sua roupa.

Lavagem energética	95
	Temperatura de lavagem máx. 95 °C	Temperatura de lavagem máx. 60 °C	Temperatura de lavagem máx. 40 °C	Temperatura de lavagem máx. 30 °C
					Lavagem à mão	Não lavar
Lavagem delicada

Engomar

Temperaturas elevadasmáx. 200 °C

Temperaturas médiasmáx. 150 °C

Temperaturas baixasmáx. 110 °CNão engomar

Secar

Na horizontal

Na vertical

No cabide

Secar na máquina

temperaturas elevadastemperaturas baixas

○(Cancelar/Desligar)	Para reiniciar um programa e desligar a máquina, rode o selector para “O”. Pode agora seleccionar um novo programa.
√(Algodão) Programa de lavagem para algodão branco e de cor.
+∪(Algodão pré-lavagem)	Seleccione este programa se pretender uma pré-lavagem a 30 °C antes da lavagem principal.
○(Algodão económico)	Seleccione este programa se pretender lavar peças de algodão pouco sujas/com sujidade normal. Este programa irá obter bons resultados de lavagem, poupando energia.
△(Sintéticos) Programa de lavagem para sintéticos ou tecidos mistos.
MIX(Tecidos mistos)	Programa de lavagem a frio de elevada eficiência energética para roupa ligeiramente suja.Este programa requer um detergente eficaz com água fria.
○(Delicados) Programa de lavagem para tecidos delicados.
○(Lã/Lavagem à mão)	Programa de lavagem para lãs laváveis à máquina bem como lãs laváveis à mão e tecidos delicados com o símbolo “lavagem à mão ”.
○(Enxaguamento)	Com este programa, é possível enxaguar e centrifugar peças de algodão que foram lavadas à mão. A máquina realiza 3 enxaguamentos, seguidos de uma centrifugação final à velocidade máxima. A velocidade de centrifugação pode ser reduzida premindo o botão Centrifugação.
○(Escoamento)	Para escoar a água do último enxaguamento em programas com a opçãoCuba cheia (□). Primeiro, rode o selector de programas para “O” e, em seguida, seleccione o programa Escoamento e prima o botão Início/Pausa.
○(Centrifugação)	Centrifugação separada para peças lavadas à mão e após programas com a opçãoCuba cheia (□). Antes de seleccionar este programa, deve rodar o selector para “O”. Pode seleccionar a velocidade com o respectivo botão para a adaptar aos tecidos que vai centrifugar.
○(Engomar fácil)	Seleccionando este programa, a roupa é lavada e centrifugada suavemente para evitar rugas. Desta forma, é mais fácil engomar. Além disso, a máquina realiza enxaguamentos adicionais. Este programa pode ser utilizado para tecidos de algodão e sintéticos.
○(5 Camisas )	Programa de lavagem para tecidos sintéticos e mistos. Adequado para 5 - 6 camisas ligeiramente sujas.
○(Mini 30) Programa separado para delicados, tecidos mistos e sintéticos ligeiramente sujos.
○(Jeans)	Calças, camisas ou casacos em ganga e fazenda fabricada com materiais de alta tecnologia. A opção Enxaguamento extra é activada automaticamente.

Programa/ Temperatura		Tipo de roupa	Descrição do programa	Opções	Carga máx.
	[046A]Algodão(Frio) - 90 °C	Linho e algodão branco e de cor (peças com sujidade normal): por exemplo, camisas, roupa interior, toalhas.	- Lavagem principal a ✗ - 90 °C- Enxaguamentos- Centrifugação longa	(1200 rpm para ZWG1120P, 1000 rpm para ZWG1100P) [DSTD]	6,0 kg
ALGODÃO	[047Z] [4880]Pré-lavagem( Frio) - 90 °C	Linho e algodão branco e de cor (peças muito sujas): por exemplo, lençóis, toalhas de mesa, roupa de casa.	- Lavagem principal a ✗ - 90 °C- Enxaguamentos- Centrifugação longa	rpm para ZWG1120P, [4X4T] [4X4B] pará ZWG1100P) [IMAGE]	6,0 kg
	[0065]40 °C - 60 °C	Linho e algodão branco e de cor (peças de algodão pouco sujas ou com sujidade normal): por exemplo, camisas, blusas, roupa interior, toalhas.	- Lavagem principal a 40° - 60 °C- Enxaguamentos- Centrifugação longa	para ZWG1120P, 1000 rpm para ZWG1100P)	6,0 kg
△ Sintéticos★ (Frio) - 60 °C		Sintéticos ou tecidos mistos (peças com sujidade normal): por exemplo, roupa interior, roupa de cor, camisas que não encolhem, blusas.	- Lavagem principal a ✗ - 60 °C- Enxaguamentos- Centrifugação longa	(1200 rpm para ZWG1120P, 1000 rpm para ZWG1100P) [IMAGE]	2,0 kg
MIX Tecidos mistos★ (Frio)		Tecidos mistos (roupa ligeiramente suja).	- Lavagem principal a ✗ (Frio)- Enxaguamentos- Centrifugação longa	[7K3S] [WXXW] para ZWG1120P, 1000 rpm para ZWG1100P) [IMAGE]	2,0 kg
Delicados★ (Frio) - 40 °C		Tecidos delicados (peças com sujidade normal): por exemplo, cortinas, acrílico, viscose, poliéster.	- Lavagem principal a ✗ - 40 °C- Enxaguamentos- Centrifugação curta	(700 rpm para ZWG1120P, 700 rpm para ZWG1100P) [IMAGE]	2,0 kg
Lã/Lavagem à mão★ (Frio) - 40 °C		Lãs e tecidos laváveis à mão.	- Lavagem principal a ✗ - 40 °C- Enxaguamentos- Centrifugação longa	para ZWG1120P, 1000 rpm para ZWG1100P) [IMAGE]	1,0 kg
Enxaguamento		Ciclo de enxaguamento separado para peças de algodão lavadas à mão.	- Enxaguamentos- Centrifugação longa	[7WED] para ZWG1120P, 1000 rpm para ZWG1100P) [IMAGE]	6,0 kg
Programa Tipo de roupa			Descrição do programa	Opções	Carga máx.
[THWC] Escoamento		Para escoar a água do tambor.	- Escoar a água Não disponível 6,0 kg
[SETB] Centrifugação		Programa de centrifugação separado para retirar a água da roupa.	- Escoamento- Centrifugação longa	(1200 rpm para ZWG1120P, 1000 rpm para ZWG1100P)	6,0 kg
	Engomar fácil*(Frio) - 40 °C	Algodão e sintéticos ou tecidos mistos.	- Lavagem principal a * - 40 °C- Enxaguamentos- Centrifugação curta	(900 rpm para ZWG1120P, 900 rpm para ZWG1100P)	2,0 kg
	5 Camisas30 °C	Sintéticos ou tecidos mistos (Adequado para 5 - 6 camisas ligeiramente sujas).	- Lavagem principal a 30 °C- Enxaguamentos- Centrifugação curta	(900 rpm para ZWG1120P, 900 rpm para ZWG1100P)	2,0 kg
[ASKB]	Mini 3030 °C	Sintéticos e delicados (peças ligeiramente sujas) ou que apenas necessitem de ser refrescadas.	- Lavagem principal a 30 °C- Enxaguamentos- Centrifugação curta	(700 rpm para ZWG1120P, 700 rpm para ZWG1100P)	2,0 kg
[ZTOX]	Jeans*(Frio) - 60 °C	Calças, camisas ou casacos em ganga e fazenda fabricada com materiais de alta tecnologia.	- Lavagem principal a * - 60 °C- Enxaguamentos- Centrifugação longa	(1200 rpm para ZWG1120P, 1000 rpm para ZWG1100P)	2,0 kg

* Algodão económico a 60 °C é recomendado para uma carga total de algodão com sujidade normal e é o programa indicado na placa de característica para energia e água (de acordo com as normas CEE 92/75).

Manutenção e limpeza

Importante!

Tem de DESLIGAR a máquina da alimentação eléctrica antes de executar qualquer trabalho de limpeza ou manutenção.

Descalcificação

A água que utilizamos normalmente contém calcário. Convém utilizar periodicamente um descalcificador de água na máquina. Faça-o separadamente de qualquer lavagem da roupa e de acordo com as instruções do fabricante do descalcificador de água. Isto ajuda a evitar a formação de depósitos de calcário.

Após cada lavagem

Deixe a porta aberta durante algum tempo. Isto ajuda a evitar a formação de dolor e odores desagradáveis no interior da máquina. Manter a porta aberta durante algum tempo depois da lavagem ajuda também a conservar o vedante da porta.

Lavagem de manutenção

Com a utilização de lavagens a baixas temperaturas, é possível que se verifique uma acumulação de resíduos dentro do tambor. Recomendamos que efectue periodicamente lavagens de manutenção.

Para efectuar uma lavagem de manutenção:

• Retire toda a roupa do tambor.
- • Seleccione o programa de lavagem de algodão mais quente.
- Use uma medida normal de detergente. Tem de ser um detergente em pó com propriedades biológicas.

Limpeza externa

Limpe o exterior do aparelho apenas com água e sabão e seque bem.

Limpe a gaveta do detergente

Limpe regularmente a gaveta do detergente e do aditivo.

Retire a gaveta premindo o fecho para baixo e puxando-a para fora.

Lave-a sob água corrente para retirar os resíduos de detergente acumulado.

Para facilitar a limpeza, retire a parte superior do compartimento do aditivo.

Limpar a cavidade da gaveta

Depois de retirar a gaveta, utilize uma escova pequena para limpar a cavidade, certificando-se de que foram retirados todos os resíduos de detergente das partes superior e inferior da cavidade.

utilize uma escova pequena para limpar a cavidade.

Limpar o filtro de entrada de água

Se a água for muito dura ou se tiver depósitos de calcário, o filtro de entrada de água pode ficar entupido. Por isso, convém limpar o filtro regularmente.

• Feche a torneira da água.
  • Desaperte a mangueira de entrada de água.
• Limpe o filtro utilizando uma escova de cerdas duras.
• Aperte a mangueira de entrada.

Algo não funciona

Alguns problemas devem-se à simples falta de manutenção ou vigilância e podem ser facilmente resolvidos sem recurso a um técnico especializado. Antes de contactar o centro de assistência local, efectue as verificações abaixo indicadas.

Durante o funcionamento da máquina é possível que a luz piloto vermelha de Início/Pausa pisque para indicar que a máquina não está a funcionar.

Depois de eliminar o problema, prima o botão Início/Pausa para reiniciar o programa. Se, depois de efectuar todas as verificações, o problema persistir, contacte o seu centro de assistência local.

Avaria Possível causa Solução
	A porta não foi fechada.	Fecha bem a porta.
	A ficha não está correctamente inserida na tomada.	Insira a ficha na tomada.
A máquina não arranca:	Não existe corrente na tomada. Verifique a sua instalação eléctrica doméstica.
	O selector não está correctamente posicionado e o botão Início/Pausa não foi premido.	Rode o selector e prima o botão Início/ Pausa novamente.
	Foi seleccionado o início diferido.	Se precisar de lavar a roupa imediatamente, cancele o início diferido.
A máquina não enche:	A torneira da água está fechada.	Abra a torneira da água.
	A mangueira de entrada está dobrada ou torcida.	Verifique a ligação da mangueira de entrada
	O filtro da mangueira de entrada está bloqueado.	Limpe o filtro da mangueira de entrada de água.
	A porta não está bem fechada.	Fecha bem a porta.
A máquina enche e escoa de seguida:	A extremidade da mangueira de escoamento está demasiado baixa.	Consulte o parágrafo correspondente na secção “escoamento da água”.
A máquina não escoa e/ou não centrifuga:	A mangueira de escoamento está dobrada ou torcida.	Verifique a ligação da mangueira de escoamento.
	A filtro de escoamento está obstruída.	chamada de serviço
	A opção Cuba cheia foseleccionada.	Desactive a opção Cuba cheia ou seleccione programa Centrifugação .
	A roupa não está bem distribuída no tambor. Redistribua a roupa.
Avaria Possível causa Solução
Há água no chão:	Foi utilizado demasiado detergente ou um detergente não adequado (forma-se demasiada espuma).	Reduza a quantidade de detergente ou utilize outro detergente.
	Verifique se existem fugas nas ligações da mangueira de entrada. Nem sempre é fácil verificar as fugas, uma vez que a água escorre ao longo da mangueira. Verifique se esta está húmida.	Verifique a ligação da mangueira de entrada de água.
	A mangueira de escoamento está danificada. Substitua-a por uma nova.
Resultados de lavagem não satisfatórios:	Foi utilizado pouco detergente ou um detergente não adequado.	Aumente a quantidade de detergente ou utilize outro detergente.
	As nódoas difíceis não foram tratadas antes da lavagem.	Utilize produtos comerciais para tratar as nódoas difíceis.
	Não foi seleccionada a temperatura correcta.	Verifique se seleccionou a temperatura correcta.
	Carga de roupa excessiva. Introduza menos roupa no tambor.
A porta não abre:	O programa ainda está em curso. Aguarde o fim do ciclo de lavagem.
	O bloqueio da porta não disparou. Aguarde cerca de 3 minutos.
	Há água no tambor. Seleccione o programa de escoamento ou centrifugação para escoar a água.
A máquina vibra ou faz barulho:	Os parafusos de transporte e o material de embalagem não foram retirados.	Verifique se a máquina está instalada correctamente.
	Os pés de apoio não foram ajustados.	Verifique se a máquina está correctamente nivelada.
	A roupa não está bem distribuída no tambor. Redistribua a roupa.
	Pode haver muito pouca roupa no tambor. Coloque mais roupa.
	Pisos instáveis, por exemplo, pisos de madeira.
A máquina faz um barulho anormal:	A máquina está equipada com um tipo de motor que faz um barulho anormal em comparação com os motores tradicionais. Este novo motor assegura um arranque mais suave e uma distribuição mais uniforme da roupa no tambor durante a centrifugação, bem como uma maior estabilidade da máquina.
Avaria Possível causa Solução
A centrifugação começa atrasada ou a máquina não efectua a centrifugação:	O dispositivo de detecção de desequilíbrio electrónico foi accionado porque a roupa não está bem distribuída no tambor. A roupa é redistribuída com uma rotação contrária do tambor. Isto pode acontecer várias vezes até o desequilíbrio desaparecer e a máquina retomar a centrifugação normal. Se, após 10 minutos, a roupa ainda não estiver bem distribuída no tambor, a máquina não centrifuga. Neste caso, redistribua a carga manualmente e seleccione o programa de centrifugação.	Redistribua a roupa.
Não se vê água no tambor:	As máquinas baseadas nas tecnologias modernas funcionam de forma muito económica, utilizando pouca água sem afectar o desempenho.

Se não conseguir identificar ou solucionar o problema, contacte o nosso centro de assistência. Antes de telefonar, tome nota do modelo, do número de série e da data de compra da sua máquina. O centro de assistência irá pedir-lhe estes dados.

• Descrição do modelo (MOD.)......
  • •Número do produto (PNC) ....
  • • Número de série (S.N.) ....

USER MANUAL
