ZWG1100P - Lavadora ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora independiente
Tipo de carga	Carga frontal
Capacidad máxima (kg)	6.0
Velocidad máxima de centrifugado (rpm)	1100
Clase energética	A+
Altura (cm)	85
Ancho (cm)	60
Profundidad (cm)	55
Peso (kg)	70
Alimentación eléctrica (V/Hz)	230 / 50
Conexión de agua	Solo agua fría
Programas	Algodón, Sintéticos, Delicados, Rápido, Lana, Aclarado y centrifugado
Funciones adicionales	Inicio diferido, Prelavado, Aclarado extra, Planchado fácil
Pantalla	LED con indicación digital de tiempo
Características de seguridad	Bloqueo para niños, Protección contra desbordamiento, Detección de carga desequilibrada
Autolimpieza	Programa de limpieza del tambor
Filtro	Filtro de bomba limpiable (accesible en la parte frontal)
Nivel de ruido (dB(A))	59 (lavado) / 74 (centrifugado)
Piezas de repuesto disponibles	Junta de puerta, filtro de bomba, correa, elemento calefactor
Índice de reparabilidad	7.5 / 10 (estimado)

Preguntas frecuentes - ZWG1100P ZANUSSI

¿Cuál es la capacidad de carga máxima de la Zanussi ZWG1100P?

La capacidad de carga máxima es de 6 kg para algodón y sintéticos. No sobrecargue para asegurar un lavado adecuado.

¿Cómo limpio el cajón del detergente?

Retire el cajón presionando la palanca de liberación. Lávelo con agua corriente y limpie el compartimento con un cepillo. Vuelva a insertarlo de forma segura.

¿Qué debo hacer si la máquina no desagua?

Revise el filtro de la bomba para ver si hay obstrucciones. También asegúrese de que la manguera de desagüe no esté doblada. Consulte el manual para acceder al filtro de la bomba.

¿Cómo activo el bloqueo para niños?

Mantenga presionados los botones Prelavado y Aclarado extra simultáneamente durante 3 segundos hasta que se encienda el indicador. Repita para desactivar.

¿Cuál es la velocidad de centrifugado de este modelo?

La velocidad máxima de centrifugado es de 1100 rpm. Puede reducirla mediante el selector de programas.

¿Cómo limpio el tambor?

Ejecute un programa de Limpieza del tambor (si está disponible) o use un ciclo de algodón a 90°C con un agente desincrustante. Limpie la junta de la puerta después de cada uso.

¿Qué significan los códigos de error E10 o E20?

E10 indica un problema de suministro de agua; verifique los grifos y la manguera. E20 indica un problema de desagüe; limpie el filtro y revise la manguera.

¿Puedo instalar la máquina debajo de una encimera?

Sí, la máquina tiene un panel superior desmontable. Asegúrese de que el espacio tenga al menos 85 cm de alto, 60 cm de ancho y 55 cm de profundidad.

¿Cómo soluciono una carga desequilibrada?

Pause el ciclo, redistribuya la ropa de manera uniforme y reinicie. La máquina se ajustará automáticamente.

¿Dónde puedo comprar piezas de repuesto?

Póngase en contacto con un distribuidor autorizado de Zanussi o utilice sitios web de piezas de repuesto en línea. Las piezas comunes incluyen junta de puerta, filtro de bomba y correa de transmisión.

MANUAL DE USUARIO ZWG1100P ZANUSSI

3 Painel de comandos

7 Suporte da mangueira de escoament

1 Pés traseiros

Selector de programas

ES Manual de instrucciones

Lavadora

la vita è bella

ZANUSSI

ITALIAN SINCE 1916

ES Contenido

Información sobre seguridad 46 ____
Aspectos medioambientales ____ 48
Descripción del producto 49
Datos técnicos 49
Instalación ____ 50
Primer uso 52
Uso diario ____ 52

Panel de mandos 55
Ajuste su programa de lavado ____56
Símbolos de lavado internacionales 59
Información de programas 60
Programas de lavado 61
Mantenimiento y limpieza 62
Qué hacer cuando ... ____ 64

Sujeto a cambios sin previo aviso

Información sobre seguridad

¡IMPORTANTE!

• En interés de su seguridad y con el fin de garantizar un uso correcto, antes de instalar y utilizar por primera vez el aparato, lea detenidamente este manual de usuario, incluyendo sus consejos y advertencias
• Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al tanto de su funcionamiento y de las características de seguridad.
• Conserve estas instrucciones y no olvide mantenerlas junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan siempre de la información adecuada sobre el uso y la seguridad

Instrucciones generales de seguridad

• Resulta peligroso alterar las especificaciones o intentar modificar este producto de cualquier forma.
• El cristal de la puerta se puede calentar durante el uso de programas de lavado a alta temperatura. ¡No lo toque!
• Impida el acceso de animales domésticos pequeños al interior del tambor. Para evitarlo, compruebe el interior del tambor antes de utilizar el aparato.

• • Cualquier objeto como, por ejemplo, monedas, imperdibles, clavos, tornillos, piedras o cualquier otro material duro y afilado puede provocar daños considerables y no se debe introducir en la máquina.

• Utilice sólo las cantidades de detergente y suavizante recomendadas. Los tejidos pueden dañarse si se sobrecarga la lavadora. Siga las recomendaciones del fabricante acerca de las cantidades.

• Este electrodoméstico no debe ser utilizado por personas (incluido niños) cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, a menos que cuenten con las instrucciones o la supervisión de la persona responsable de su seguridad.
• Lave las prendas pequeñas, como calcetines, lazos, cinturones, etc., en una bolsa de lavado o en una funda de almohada para evitar que se introduzcan entre la cuba y el tambor interno.
• No utilice la lavadora para lavar prendas con aros, sin dobladillos o desgarradas.
• Desenchufe siempre el electrodoméstico y cierre el suministro de agua después del uso, la limpieza o el mantenimiento del mismo.
• Bajo ninguna circunstancia debe intentar reparar la máquina por su cuenta. Las reparaciones realizadas por personas sin preparación o experiencia pueden causar lesiones personales o fallos de funcionamiento.
  Diríjase a su Centro de servicio local. Utilice siempre piezas de repuesto originales.

Instalación

• Este aparato es pesado. Debe tener precauciones durante su desplazamiento.
• •Al desembalar el aparato, compruebe que no esté dañado. Si tiene alguna duda, no lo utilice y póngase en contacto con el centro de servicio técnico.
• Todos los pasadores del embalaje y transporte se deben retirar antes del uso. De lo contrario, se pueden producir daños graves en el producto y daños materiales. Consulte el apartado correspondiente en el manual del usuario.
• Una vez instalada la lavadora, asegúrese de que ésta no descansa sobre la manguera de entrada ni la de desagüe, así como de que la encimera no está presionando el cable de alimentación eléctrica.
• Si la máquina está situada sobre una moqueta, ajuste las patas para permitir que el aire circule libremente.
• Una vez realizada la instalación, asegúrese de que no existen fugas de agua procedentes de las mangueras y sus conexiones.
• Un fontanero competente deberá realizar los trabajos de fontanería que se necesiten para instalar el electrodoméstico.
• Un electricista homologado deberá realizar las conexiones eléctricas que se requieran para instalar este electrodoméstico.

Utilice

• Este aparato se ha diseñado para uso doméstico. No debe utilizarse para otros fines que los previstos.
• Lave solamente las prendas que estén diseñadas para lavarse a máquina. Consulte las instrucciones en la etiqueta de la prenda.
• No sobrecargue el aparato. Consulte el apartado correspondiente en el manual del usuario.

• • Antes del lavado, asegúrese de que todos los bolsillos de las prendas están vacíos y de que todos los botones y cremalleras están abrochados. Evite lavar prendas deshilachadas o desgarradas y trate previamente las manchas de pintura, tinta, óxido y grasa. Los sujetadores con aros metálicos NO deben lavarse a máquina.

• Las prendas que hayan estado en contacto con productos de petróleo volátil no deben lavarse a máquina. Si utiliza líquidos de limpieza volátiles, asegúrese de que no queden restos de líquido en la prenda antes de introducirla en la máquina.

• No tire del cable eléctrico para desenchufar la máquina; agarre siempre por el enchufe propiamente dicho.
• No utilice nunca la lavadora si el cable de suministro eléctrico, el panel de mandos, o la superficie de trabajo o la base están dañados y se puede acceder al interior de la máquina.

Seguridad para niños

• • Esta lavadora no debe ser utilizada por niños o personas discapacitadas sin supervisión.
• Es necesario vigilar a los niños pequeños para que no jueguen con la máquina.
• Los componentes del embalaje (por ejemplo, la película de plástico o el poliestireno) pueden ser peligrosos para los niños - ¡peligro de asfixia! Manténgalos fuera del alcance de los niños.
• -Guarde los detergentes en un lugar seguro al que no puedan acceder los niños.
• Impida el acceso de los niños y los animales domésticos al interior del tambor. Para ello, la lavadora incorpora una función especial.

Para activar este dispositivo, gire el botón (sin presionarlo) del interior de la puerta hacia la derecha hasta que la ranura esté en posición horizontal.

Si es necesario, utilice una moneda.

Para desactivar el dispositivo y permitir el cierre de la puerta, gire el botón hacia la izquierda hasta que la ranura se sitúe en posición vertical.

Aspectos medioambientales

Materiales de embalaje

Los materiales marcados con el símbolo 📊 son reciclables

PE<=polietileno

PS<=poliestireno

PP<=polipropileno

Esto significa que se pueden reciclar si se desechan correctamente en los contenedores específicos.

Lavadora antigua

Deseche la lavadora antigua en vertederos autorizados. ¡Ayúdenos a mantener limpio su entorno!

El símbolo ☒ que aparece en el producto o en el embalaje indica que el producto no debe tratarse como residuo doméstico En su lugar, debe llevarse a un punto de recogida adecuado para el reciclado de los componentes eléctricos y electrónicos.

Al desechar el producto de manera correcta, contribuirá a evitar las posibles consecuencias negativas para la salud humana y el medio ambiente que podría provocar la eliminación inadecuada de este producto.

Para obtener información más detallada sobre el reciclaje de este producto, le rogamos se ponga en contacto con la oficina municipal local, su servicio de eliminación de residuos domésticos o el establecimiento en el que ha adquirido el producto.

Consejos ecológicos

A continuación ofrecemos algunos consejos para ahorrar agua y energía y ayudar a proteger el medio ambiente.

• La ropa que no esté demasiado sucia se puede lavar con un programa que no incluya prelavado a fin de ahorrar detergente, agua y tiempo (y proteger el medio ambiente).

• El lavado resulta más económico si la lavadora se llena por completo.

• Con un tratamiento previo adecuado es posible eliminar manchas y suciedad moderada, de manera que la ropa se pueda lavar a menos temperatura.

• Dosifique el detergente en función de la dureza del agua, el grado de suciedad y la cantidad de ropa que se va a lavar.

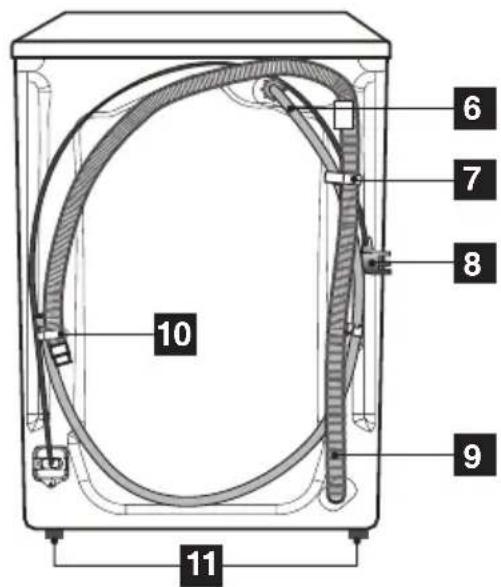

1 Depósito dosificador de detergente
2 Encimera
3 Panel de mandos
4 Palanca de apertura de la puerta

5 Pata frontal
6 Conexión de agua
7 Soporte de la manguera de desagüe
8 Cable de alimentación

9 Tubo de desagüe
10 Soportes de la manguera
11 Patas traseras

Datos técnicos

Medidas Ancho	AlturaProfundidad		60 cm85 cm54 cm
Tensión de alimentación/frecuencia Potencia totalProtección por fusibles mínima			220-240 V / 50 Hz2000 W10 A
Presión del suministro de agua Mínima	Máxima		0,05 MPa0,8 MPa
Carga máxima Algodón	SintéticosDelicatesLavado a mano		6,0 kg2,0 kg2,0 kg1,0 kg
Velocidad de centrifugado	Máxima	ZWG1120P1200 rpm	ZWG1100P1000 rpm

Instalación

Desembalaje

¡IMPORTANTE!

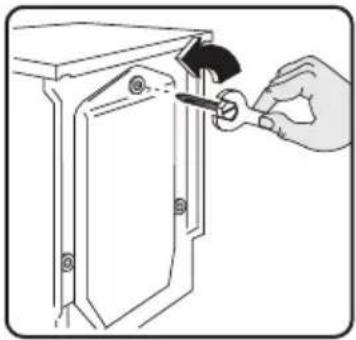

Es preciso retirar todo el material de embalaje y los pasadores antes de utilizar la lavadora.

Se aconseja guardar todo este material para usarlo de nuevo en caso de que sea necesario transportar el aparato.

- Utilice una llave fija adecuada para extraer los dos tornillos inferiores de la parte posterior.

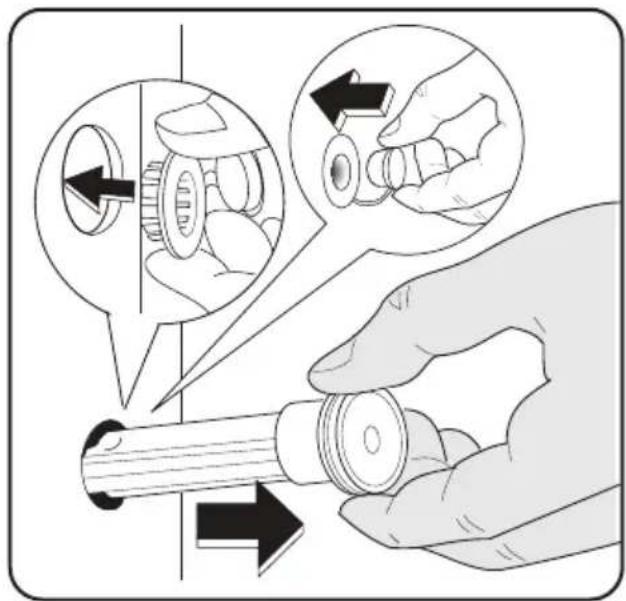

- Deslice los dos pasadores de plástico.

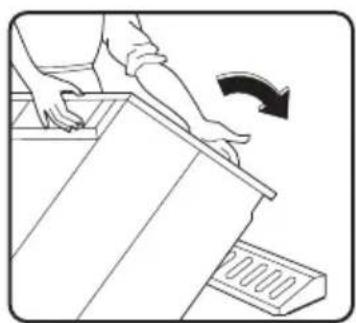

- Apoye la máquina sobre su parte trasera asegurándose de que no se aplastan los tubos. Coloque uno de los angulares de poliestireno bajo la máquina.

- Retire el bloque de poliestireno (A) que protege el motor (si lo hubiera).

- Retire la base de poliestireno, coloque la máquina en posición vertical y desatornille el tornillo trasero que falta. Deslice hacia afuera el pasador correspondiente.

- Tape todos los agujeros abiertos con los tapones suministrados en la bolsa que contiene el manual de instrucciones.

- Instale la máquina en el suelo sobre una superficie plana y rígida.

- Asegúrese de que el aire circula correctamente alrededor de la lavadora aunque haya moqueta, alfombras, etc.

- Cerciórese de que la máquina no está en contacto con la pared u otros armarios de cocina.

- Para nivelar la máquina, enrosque o desenrosque las patas ajustables.

- No coloque cartón, madera ni otros materiales similares bajo la máquina para compensar los desniveles del suelo.

Entrada de agua

• Conecte la manguera de entrada de agua a un grifo con rosca de 3/4 pulg. BSP.
• Utilice siempre el tubo suministrado con la máquina. NO UTILICE TUBOS ANTIGUOS.
• El otro extremo de la manguera, que se conecta a la máquina, puede girarse en cualquier dirección.
• Sólo tiene que aflojar el racor, girar la manguera, volver a apretar el racor y verificar que no hay pérdidas de agua.

- No utilice prolongaciones para la manguera de entrada de agua. Si es demasiado corto y no desea mover la toma de agua, tendrá que adquirir una manguera más larga diseñada especialmente para estos casos.

Desagüe

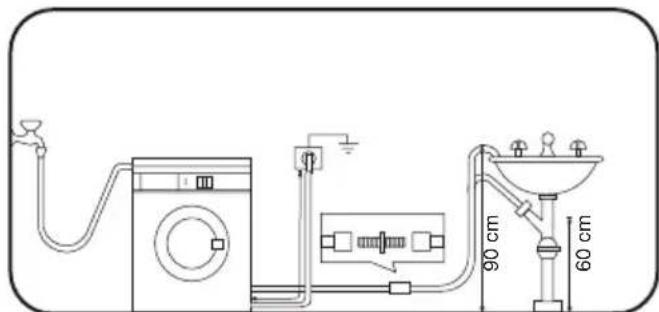

El extremo del tubo de descarga se puede instalar de tres maneras distintas:

Sujeto por encima del borde de un fregadero mediante el codo de plástico suministrado con la lavadora.

En tal caso, asegúrese de que el extremo del tubo no se desenganche cuando la lavadora esté desaguando.

Para evitarlo, puede fijarlo a la toma de agua con una brida o sujetarlo a la pared.

En un empalme de derivación para descarga en el fregadero. El empalme debe estar encima de la toma para que haya 60 cm como mínimo entre el codo y el suelo.

Directamente en un tubo de descarga a una altura mínima de 60 cm y máxima de 90 cm.

El extremo del tubo de descarga siempre debe estar ventilado; es decir, el diámetro interno del tubo de descarga debe ser mayor que el diámetro externo.

El tubo de descarga no debe estar retorcido. Tiéndalo a lo largo del suelo; solo se debe levantar la parte próxima al punto de desagüe.

La manguera de desagüe debe quedar enganchada en el soporte que hay en la parte alta del lateral trasero de la lavadora para que ésta funcione correctamente.

Conexión eléctrica

Esta máquina está diseñada para funcionar con corriente monofásica de 220-240 V a 50 Hz.

"Una fuente de alimentación incorrecta anulará la garantía."

Compruebe que la instalación eléctrica de su hogar está preparada para soportar la potencia necesaria (2,0 kW), y tenga también en cuenta los demás electrodomésticos.

¡IMPORTANTE!

Conecte la lavadora a una toma de corriente con puesta a tierra.

El fabricante declina toda responsabilidad por los daños o las lesiones que puedan producirse si no se respetan las precauciones de seguridad anteriores El centro de asistencia es el único autorizado para cambiar el cable eléctrico del electrodoméstico en caso necesario.

Primer uso

- Ponga en marcha un programa de algodón a 90 °C sin introducir prendas en la máquina, con el fin de eliminar cualquier residuo de fabricación del tambor y la cuba. Vierta la mitad de una dosis de detergente en el depósito de detergente y ponga en marcha la máquina.

- Compruebe que las conexiones eléctricas y de agua cumplen las instrucciones de instalación.

Uso diario

i Clasificación de la colada

Consulte los símbolos de lavado que aparecen en la etiqueta de la prenda y siga las instrucciones de lavado del fabricante. La ropa se debe clasificar de la siguiente manera: ropa blanca, ropa de color, ropa sintética, prendas delicadas y prendas de lana.

Antes de cargar la colada

• Separe la ropa blanca de la ropa de color y lávela por separado Las prendas blancas pueden perder su "blancura" al lavarlas.
• Las prendas nuevas de color pueden desteñirse en el primer lavado, por lo que se deben lavar por separado la primera vez.
• Asegúrese de quitar todos los objetos metálicos de la ropa (monedas, como pinzas para el pelo, imperdibles, alfileres, etc.)
• Quite las manchas difíciles antes de lavar la ropa.
• Abotone las fundas de almohada y cierre las cremalleras, ganchos, broches, etc Ate las correas o cintas largas.

- Frote las zonas particularmente sucias con un detergente especial o en pasta Tenga cuidado con las cortinas Lávelas sin los ganchos o dentro de una bolsa o malla.

Eliminar la suciedad

A veces no basta con agua y detergente para quitar las manchas difíciles. En esos casos es aconsejable aplicar un tratamiento antes de lavar las prendas.

Sangre: aplique agua fría a las manchas de sangre fresca. Si la sangre está seca, debe dejar la prenda a remojo en agua con un detergente especial durante la noche y luego frotar con agua y jabón.

Pintura al óleo: humedezca la mancha con un quitamanchas a base de disolvente, extienda la prenda sobre un paño suave y quite la mancha; repita varias veces el tratamiento.

Grasa seca: humedezca la mancha con aguarrás, extienda la prenda sobre una superficie suave y quite la mancha con la yema de los dedos y un trapo de algodón.

Óxido: utilice ácido oxálico disuelto en agua caliente o un quitamanchas para óxido en frío. Tenga cuidado con las manchas de óxido que no sean recientes, ya que la estructura de la celulosa se habrá dañado y el tejido tenderá a perforarse.

Moho: utilice lejía y aclare bien (prendas blancas y de colores sólidos solamente).

Hierba: utilice un poco de jabón y aplique lejía (prendas blancas y de colores sólidos solamente).

Tinta y pegamento: humedezca la mancha con acetona (*), extienda la prenda sobre un paño suave y quite la mancha.

Pintalabios: humedezca con acetona (*), como en el caso anterior, y luego quite la mancha con alcohol metílico. Utilice lejía sobre tejido de color blanco para eliminar cualquier resto que pueda quedar.

Vino tinto: ponga la prenda a remojo en agua y detergente, aclare, aplique ácido acético o cítrico y vuelva a aclarar.

Utilice lejía para eliminar las marcas que puedan quedar.

Tinta: dependiendo del tipo de tinta, primero con acetona* y después con ácido acético; aplique lejía si quedan marcas en las prendas blancas y, seguidamente, enjuáguelas bien.

Alquitrán: primero aplique un quitamanchas, alcohol desnaturalizado o disolvente, y después frote la mancha con un detergente en pasta.

(*) no utilice acetona en seda artificial

Cargue la colada

Abra la puerta tirando cuidadosamente del asa de la puerta hacia fuera.

Sacuda la ropa cuanto pueda e introdúzcala en el tambor prenda por prenda. Cierre la puerta del aparato.

i Cargas máximas

Las cargas máximas recomendadas se indican en las tablas de programas. Normas generales

• Algodón, lino: tambor lleno, pero no demasiado.
• Prendas sintéticas: no más de la mitad del tambor.
• Tejidos delicados y prendas de lana: no más de un tercio del tambor.

El lavado con carga máxima garantiza la utilización más eficaz del agua y la energía. Si la ropa está extremadamente sucia, reduzca la carga.

Detergentes y aditivos

El resultado del lavado también depende de la elección del detergente y de las cantidades adecuadas, que permitan proteger el entorno y evitar vertidos Aunque son biodegradables, los detergentes contienen sustancias que, en grandes cantidades, pueden alterar el delicado equilibrio de la naturaleza.

La elección del detergente depende del tipo de tejido (delicado, lana, algodón, etc.), del color, de la temperatura de lavado y del grado de suciedad.

Solo deben utilizarse en este aparato detergentes de bajo contenido en jabón para lavadoras de carga frontal:

• detergente en polvo para todo tipo de prendas
- detergente en polvo para prendas delicadas (60 °C máx.) y lana.
- detergente líquido para todo tipo de tejidos o especial para lana, preferiblemente para programas de lavado a baja temperatura (60 °C máx.)

El detergente y los aditivos deben introducirse en los compartimentos correspondientes del depósito dosificador antes de poner en marcha el programa de lavado.

Cuando se utilice detergente líquido o detergente en polvo concentrado, habrá que seleccionar un programa sin prelavado.

El suavizante o el almidón se deben depositar en el compartimiento con la marca “✿” antes de iniciar el programa de lavado.

Siga las recomendantes del fabricante del producto en lo referente a las cantidades que se deben utilizar y no supere la marca "MAX" del depósito.

No pulverice productos para tratar manchas (p. ej., Preen) en la máquina o cerca de ella, ya que puede dañar los materiales plásticos y acortar su vida útil.

Cantidad de detergente que se debe utilizar

El tipo y la cantidad de detergente dependen del tipo de tejido que se va a lavar, así como de la carga, del grado de suciedad y de la dureza del agua.

La dureza del agua se clasifica en "grados".

Para obtener información sobre la dureza del agua local, puede consultar a la compañía encargada del suministro o a la administración local.

Siga las instrucciones del fabricante del producto en lo referente a la cantidad de detergente que se debe utilizar.

El detergente en polvo insuficiente provoca lo siguiente:

• que la colada se vuelva gris
• prendas grasientas

Demasiado detergente en polvo provoca lo siguiente:

• espuma jabonosa
• efecto de lavado y agitación reducido
• aclarado inadecuado

Use menos detergente en los casos siguientes:

• si la lavadora tiene poca carga
• si la ropa no está muy sucia
• si se forma mucha espuma durante el lavado

Abra el depósito del dosificador de detergente.

El dosificador está dividido en tres compartimentos.

• de detergente: este compartimento se utiliza únicamente para el detergente en polvo cuando un programa tiene Prelavado o Manchas.
• de detergente: este compartimento se utiliza para el detergente líquido o en polvo.
• de detergente: este compartimento se utiliza para el suavizante y almidón.

Añada siempre los detergentes de la colada antes de encender la máquina y mantenga el dosificador limpio y seco, de forma que el detergente pueda dispensarse eficazmente desde la unidad.

Añada el detergente

La primera vez que utilice la máquina, asegúrese de que el dispensador está configurado para el tipo de detergente que va a utilizar.

A tal efecto, realice lo siguiente:

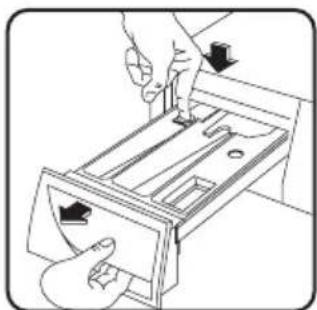

• Saque el depósito dosificador hasta su tope.
• Extraiga el cajetín. Coloque el borde del cajetín hacia afuera donde indica la flecha (PUSH) a fin de facilitar la extracción.

Presione la pestaña hacia abajo y tire hacia afuera.

- Algunos modelos disponen de la opción Flexi Dose (◇◇), que permite utilizar detergentes líquidos o en polvo.

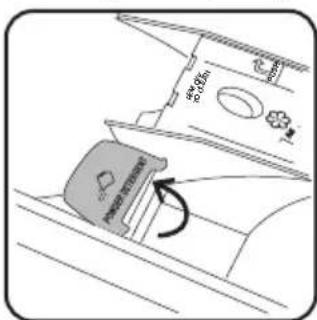

Compruebe la posición de la tapa en el compartimento de detergente "III" del depósito dosificador.

(El ajuste de fábrica es con la tapa arriba para el detergente en polvo.)

LEVANTADA - Posición de la tapa si se usa detergente EN POLVO.

BAJADA - Posición de la tapa si se usa detergente LÍQUIDO.

• Baje la tapa si va a utilizar detergente líquido.
  • •Vuelva a colocar el dosificador en las guías.

Recuerde:

Si cambia de tipo de detergente, la posición de la tapa deberá cambiar también.

- Ya está preparado para añadir el detergente.

Dosifique el detergente y el suavizante

Mida la dosis de detergente necesaria y viértala en el compartimento de "lavado principal" 📊.

Si desea poner en marcha la fase de "prelavado", viértalo en el compartimiento marcado con el símbolo "L".

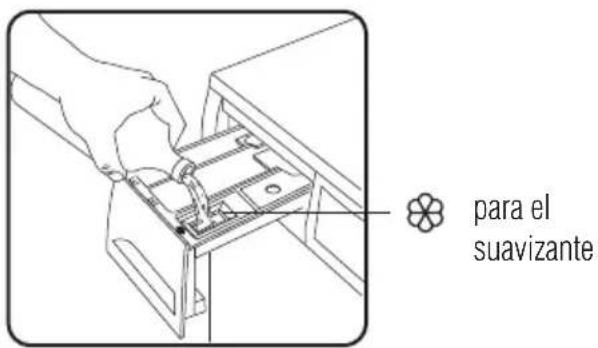

Si es necesario, añada suavizante en el compartimiento que lleva el símbolo ✉ (la cantidad utilizada no debe superar la marca “MAX” del depósito).

Cierre el depósito suavemente.

Panel de mandos

1 Selector de programas
2 Botón de temperatura
3 Botón de centrifugado
4 Botón de lavado rápido

5 Tecla de inicio diferido
6 Tecla de inicio/pausa
7 Pantalla de progreso del programa

Ajuste su programa de lavado

Selector de programas

Gire el selector de programas hasta el programa que desee. La luz verde de inicio/pausa ( ▷II ) comienza a parpadear.

El dial selector se divide en las siguientes secciones

○	(Cancelación / Apagado)	●	(Aclarado)
▽	(Algodón)		(Descarga)
+□	(Algodón Prelavado)		(Centrifugado)
	(Algodón ECO)
△	(Sintéticos)		(Fácil Plancha)
MIX	(Prendas mixtas)		(5 camisas)
	(Delicado)		(Mini 30)
	(Lana / Lavado a mano)		(Vaqueros)

* Para obtener más información sobre los programas consulte la página 60.

El selector de programas puede girarse hacia la derecha y hacia la izquierda. Posición "O" para reiniciar el programa o apagar la máquina.

Al final del programa, el selector debe situarse en la posición "O", para apagar la máquina.

Atención

Si gira el selector a otro programa cuando la máquina está funcionando, el piloto rojo de inicio/pausa (▷II) parpadeará 3 veces para indicar que la selección no es correcta.

La máquina no pondrá en marcha el nuevo programa seleccionado.

Cancelación de un programa

Gire el mando de programas hasta "O" para cancelar un programa en marcha. Después puede seleccionar otro programa.

Botón de temperatura ( 🔍 )

Si desea lavar a una temperatura distinta de la propuesta por la lavadora, presione varias veces esta tecla para aumentarla o reducirla.

Cuando se selecciona la posición ✝ (frío), la lavadora lava con agua fría.

Si la temperatura elegida no está permitida por el programa seleccionado, el piloto rojo del botón Inipacov Pederasá (▷II 3 veces.

Botones de centrifugado	Reducción del centrifugado auto. Auto): al seleccionar un programa, el electrodoméstico propone de forma automática la velocidad de centrifugado máxima que puede alcanzar dicho programa. Al seleccionar la reducción automática de centrifugado, la velocidad de centrifugado se reduce a la mitad, pero nunca a menos de 400 rpm. Se enciende el piloto correspondiente.Agua en la cuba (☐): al seleccionar esta opción, el agua del último aclarado no se descarga con el fin de impedir que los tejidos se arruguen.Cuando el programa ha terminado, los pilotos “Fin de ciclo (→I)” está encendido, los pilotos de Inicio/Pausa (▶II) y “Lavado (■)” se apagan y la puerta queda bloqueada para indicar que es necesario descargar el agua.Para descargar el agua:Gire el selector de programas hasta “O”.Seleccione el programa Descarga (▶) o Centrifugado (◎).Reduzca la velocidad de centrifugado, si es necesario, mediante el botón correspondiente.Pulse Inicio/Pausa(■).Al finalizar el programa, el piloto Fin de ciclo (→I) se enciende.
	Esta opción se puede utilizar para lavar prendas poco sucias, ya que garantiza un lavado adecuado en menos tiempo.La duración del lavado se reducirá en función del tipo de tejido que se vaya a lavar y de la temperatura seleccionada.Si la opción elegida no está permitida por el programa seleccionado, el piloto rojo del botón Inicio/Pausa (▶II) parpadeará 3 veces.
	Antes de iniciar el programa, si desea retrasar el inicio, presione el botón Inicio diferido varias veces para seleccionar el retardo que desee. Se enciende el piloto correspondiente.Este botón permite posponer el inicio del programa de lavado 3, 6 y 9 horas.Esta opción debe seleccionarse después de fijar el programa y antes de presionar el botón de Inicio/Pausa. Es posible cancelar el intervalo de retardo en cualquier momento antes de presionar el botón de Inicio/Pausa.Si ya ha pulsado la tecla de Inicio/Pausa y desea cancelar el inicio diferido, realice lo siguiente:Active la función PAUSA de la lavadora pulsando la tecla Inicio/Pausa (▶II).Pulse la tecla Inicio diferido(○) una vez; el piloto correspondiente al intervalo seleccionado se apaga.Pulse la tecla Inicio/Pausa(■) de nuevo para iniciar el programa.¡IMPORTANTE!El inicio diferido seleccionado sólo se podrá modificar una vez se haya vuelto a seleccionar el programa de lavado.La puerta permanecerá bloqueada el tiempo que dure el inicio diferido. Si necesita abrir la puerta, en primer lugar, debe poner la lavadora en PAUSA pulsando la teclaInicio/Pausa ▶) y espere unos 3 minutos.Una vez que haya cerrado la puerta, vuelva a presionar el botón de inicio/pausa.
Opción de Aclarado Extra	Se recomienda esta opción para personas alérgicas al detergente y en zonas en las que el agua es muy blanda.Se realizarán algunos aclarados adicionales.Para seleccionar esta opción MANTENGA PULSADOSCentrifugado (◎) y Lavado rápido (=)al mismo tiempo (se debe seleccionar después de elegir el programa que desee y antes de pulsarInicio/Pausa ▶) hasta que el piloto se encienda.Para apagar la opción de Aclarado extra, mantenga pulsados los mismos botones hasta que se apague el piloto.
Tecla de inicio/pausa	Para iniciar el programa seleccionado, pulse la tecla “Inicio/Pausa (▷)” el piloto verde correspondiente deja de parpadear.El piloto de “Lavado (■)” se enciende para indicar que el electrodoméstico se pone en marcha y que la puerta está bloqueada.Para interrumpir un programa en marcha, pulse la tecla “Inicio/Pausa ▶”)” y el piloto verde correspondiente empieza a parpadear.Para reiniciar el programa a partir del punto de interrupción, pulse la tecla “Inicio/Pausa ▶”)” de nuevo.Si ha seleccionado un inicio diferido (◎), la máquina empezará la cuenta atrás.
Pantalla de progreso del programa	● Ⓧ (Lavado)Cuando el piloto “ Ⓧ ” se enciende, es para indicar que la máquina está en proceso de lavado.+ (Aclarado extra)Cuando el piloto “ + ” se enciende significa que la máquina realiza aclarados adicionales.→|(Fin de ciclo)Cuando el programa ha terminado, el piloto “ → se enciende.

Pantalla de progreso del programa

Modificación de una opción o de un programa en marcha

Es posible cambiar cualquier opción antes de que el programa la ejecute. La opción "Lavado rápido(P) " no se puede modificar después de pulsar la tecla de Inicio/Pausa.

El cambio de un programa en marcha puede realizarse únicamente reiniciándolo. Gire el selector de programa hasta “O” y, a continuación, hasta la posición del nuevo programa que se desee. El agua de lavado de la cuba no se vaciará. Para poner en marcha el nuevo programa, presione otra vez el botón “Inicio/Pausa()” de nuevo.

Interrupción de un programa

Pulse la tecla "Inicio/Pausa(1)" para interrumpir el programa en marcha; el piloto correspondiente empieza a parpadear. Vuelva a presionar el botón para reiniciar el programa.

Apertura de la puerta una vez iniciado el programa

Si necesita abrir la puerta, en primer lugar, debe poner la lavadora en PAUSA pulsando la tecla Inicio/Pausa (▶II) y después esperando unos 2-3 minutos para abrir el cierre.

Si la máquina ya está calentando, el nivel del agua asupera el borde inferior de la puerta o el tambor está girando, no se puede abrir la puerta.

Si no puede abrir la puerta pero necesita hacerlo, apague la máquina girando el selector de programas hasta la posición "O". Transcurridos 3 minutos podrá abrir la puerta (preste atención al nivel del agua y a la temperatura).

i Símbolos de lavado internacionales

Estos símbolos aparecen en las etiquetas de los tejidos para ayudarle a seleccionar la mejor forma de tratar su colada.

Lavado energéticoLavado delicado

Temperatura de lavado máx.95 °C

Temperatura de lavado máx.60 °C

Temperatura de lavado máx.40 °C

Lavado a mano No lavar

Secar

Plano En cuerda En percha

Secado de tambor

alta temperaturabajatemperatura

No admite secadora

Información de programas

(Cancelación / Apagado)		Para restaurar un programa y apagar la lavadora, gire el selector hasta “O”. Ahora se puede seleccionar un nuevo programa.
	(Algodón) Programa de lavado para tejidos blancos y de algodón de color.
[SIGNATURE]	(Algodón Prelavado)	Seleccione este programa si desea aplicar un ciclo de prelavado a 30 °C antes del lavado principal.
	(Algodón ECO)	Seleccione este programa si la colada es de algodón normal o ligeramente sucio. Este programa ofrece un resultado de lavado satisfactorio ahorrando energía.
[6777]	(Sintéticos) Programa de lavado para tejidos sintéticos o mixtos.
[1777] (Prendas mixtas)		Programa de lavado en frío de alta eficacia energética para coladas poco sucias. Este programa requiere un detergente que sea activo en agua fría.
[12WV]	(Delicado) Programa de lavado para tejidos delicados.
[08WV] (Lana / Lavado a mano)		Programa de lavado para lana lavable a máquina, así como lanas de lavado a mano y tejidos delicados con el símbolo “lavar a mano 📄️
[2372]	(Aclarado)	Este programa permite aclarar y centrifugar prendas de algodón lavadas a mano. Esta máquina realiza 3 aclarados, seguidos de un centrifugado final a máxima velocidad. La velocidad de centrifugado se puede reducir mediante el botón Centrifugado.
[7CA4]	(Descarga)	Permite vaciar el agua del último aclarado en programas con la opción de Agua en la cuba (☐). Gire en primer lugar el selector de programas hasta “O” y después seleccione el programa de descarga y presione el botón de inicio/pausa.
[0875]	(Centrifugado)	Centrifugado independiente para prendas lavadas a mano y después de programas con la opción Agua en la cuba (☐). Antes de seleccionar este programa, el selector debe girarse hasta “O”. Puede elegir la velocidad utilizando la tecla correspondiente para adaptarla al tejido que se va a centrifugar.
[12A4]	(Fácil Plancha)	Cuando se selecciona este botón, se aplican ciclos de lavado y centrifugado suaves para evitar que la ropa se arrugue. De este modo, se facilita el planchado. Además, la máquina realiza aclarados adicionales. Este programa puede utilizarse con prendas de algodón y sintéticas.
	(5 camisas)	programa de lavado de prendas sintéticas y mixtas. Adecuado para 5 - 6 camisas poco sucias.
[5A0W]	'(Mini 30) Programa independiente para tejidos delicados, mixtos y sintéticos poco sucios.
[BW5H]	(Vaqueros)	Pantalones, camisas o chaquetas de tela vaquera y jerséis de materiales de alta tecnología. La opción Aclarado extra se activa automáticamente.

Programa/ Temperatura		Tipo de prendas	Descripción del programa	Opciones		Carga máx.
ALGODÓN	[0067]Algodón*(frío) -90 °C	Algodón blanco o de color y lino (suciedad normal): p. ej., camisetas, ropa interior, toallas.	- Lavado principal a * - 90 °C- Aclarados- Centrifugado largo		[HCSC]	6,0 kg
				[XOX8]	[WXZT]
	Prelavado*(frío) -90 °C	Algodón blanco o de color y lino (muy sucio): como sábanas, manteles, ropa de hogar	- Lavado principal a * - 90 °C- Aclarados- Centrifugado largo		[42HH]	6,0 kg
					[02XY]
		Algodón blanco o de	- Lavado principal a	[T3W2]	[S1A6]	6,0 kg
	Ec(40 °C)
△ Sintétic( frío) - 60 °C		Interior, prenidas de color, camisas, blusas que no encogen.	- Centrifugado largo		[8303]	2,0 kg
				[T534]
MIX Prenda*(frío)		Trádorán los /res	- Centralidad			2,0 kg
			- Centrifugado largo
Delicat*(frío) - 4		Viscosa, poliester.	- Centrifugado conto			2,0 kg
				[T204]
LaLaveda m*(frío) - 40 °C		lavado a mano.	[T3CS]			1,0 kg
					[DCBC]
			- Centrifugado largo
Aclaratos		Independiente para de lavado a mano.		[0XY3]	[TYCC]	6,0 kg
			[4207]	[2XX3]

Programa / programa		Tipo de prendas	Descripción del programa	Opciones	Carga máx.
(HAZA) Desagüe		Para vaciar el agua que queda en el tambor.	- Descarga de agua No disponible 6,0 kg
(ZK4H) Centrifugado		Programa concentrifugadoindependiente para escurrir el agua de la ropa.	- Descarga- Centrifugado largo	(1.200 rpm para ZWG1120P, 1.000 rpm para ZWG1100P)	6,0 kg
	Planchadofácil(x (frío) - 40 °C)	Algodón y tejidos sintéticos o mixtos.	- Lavado principal a * - 40 °C- Aclarados- Centrifugado corto	(900 rpm para ZWG1120P, 900 rpm para ZWG1100P)	2,0 kg
(ZK67)	5 camisas30 °C	Tejidos sintéticos o mixtos (Adecuado para 5 - 6 camisas poco sucias).	- Lavado principal a 30 °C- Aclarados- Centrifugado corto	(900 rpm para ZWG1120P, 900 rpm para ZWG1100P)	2,0 kg
	Mini 3030 °C	Sintéticos o delicados (ropa poco sucia) o que solo necesite quitar arrugas y olores.	- Lavado principal a 30 °C- Aclarados- Centrifugado corto	(700 rpm para ZWG1120P, 700 rpm para ZWG1100P)	2,0 kg
(A600)	Vaqueros(x (frío) - 60 °C)	Pantalones, camisas o chaquetas de tela vaquera y jerséis de materiales de alta tecnología.	- Lavado principal a * - 60 °C- Aclarados- Centrifugado largo	(1.200 rpm para ZWG1120P, 1.000 rpm para ZWG1100P)	2,0 kg

Mantenimiento y limpieza

¡IMPORTANTE!

Es preciso DESCONECTAR el aparato de la red eléctrica antes de realizar cualquier tarea de limpieza o mantenimiento.

Descalcificación

El agua corriente que utilizamos suele contener cal. Se recomienda utilizar un producto en polvo de descalcificación del agua en la lavadora periódicamente Realice esta tarea con independencia de cualquier ciclo de lavado y de acuerdo con las instrucciones del fabricante del producto descalcificador. Esto ayudará a prevenir la formación de depósitos de cal.

Después de cada lavado

Mantenga la puerta abierta durante un rato Esto ayuda a prevenir la formación de moho y olor a humedad en el interior de la máquina También permite conservar en buen estado la junta de estanqueidad de la puerta.

Lavado de mantenimiento

La sucesión de lavados a baja temperatura favorece la acumulación de residuos en el interior del tambor. Se recomienda realizar un lavado de mantenimiento con regularidad.

Para realizar un lavado de mantenimiento

• El tambor no debe contener ropa.
• Seleccione el programa de lavado de algodón de mayor temperatura.
• Utilice una dosis normal de detergente: puede ser en polvo con propiedades biológicas.

Limpieza del exterior

Limpie la carcasa exterior del electrodoméstico con agua y jabón únicamente y, a continuación, séquelo completamente.

Limpieza del depósito dosificador

El depósito del detergente en polvo y de los aditivos de lavado debe limpiarse con regularidad.

Retire la cubeta presionando el tope hacia abajo y tirando hacia fuera.

Enjuáguelo bajo el grifo para eliminar todo rastro de detergente en polvo acumulados.

Para facilitar la limpieza debe extraerse la parte superior del compartimento de aditivos.

Limpieza del hueco de la cubeta

Después de extraer la cubeta, utilice un cepillo pequeño para limpiar el hueco, asegurándose de eliminar todos los residuos de detergente en polvo de la parte superior e inferior del hueco.

Utilice un cepillo pequeño para limpiar el hueco.

Vuelva a colocar la cubeta y ponga en marcha el programa de aclarado sin colada en el tambor.

Limpieza del filtro de entrada de agua

Si el agua es muy dura o contiene depósitos de cal, el filtro de entrada de agua puede obstruirse.

Por lo tanto, se recomienda limpiarlo periódicamente.

• Cierre la toma de agua.
- Desconecte la manguera de entrada de agua
- Limpie el filtro utilizando un cepillo rígido.
• Apriete la manguera de entrada

Qué hacer cuando...

Algunos problemas, que pueden deberse sencillamente a falta de mantenimiento o a descuidos, pueden resolverse sin necesidad de llamar al servicio técnico. Antes de ponerse en contacto con el centro de servicio técnico local, realice las comprobaciones indicadas en la lista siguiente.

Durante el funcionamiento de la máquina es posible que el pirojo de Inicio/Pausa parpadee para indicar que la lavadora no funciona.

Cuando haya solucionado el problema, pulse el botóndicio/Pausa para reiniciar el programa. Si no consigue resolver el problema después de realizar todas las comprobaciones pertinentes, póngase en contacto con el centro de servicio técnico.

Fallo de funcionamiento	Causa probable	Solución
	La puerta no está cerrada.	Cierre bien la puerta.
La lavadora no se pone en marcha:	El enchufe no está correctamente insertado en la toma de corriente.	Inserte el enchufe en la toma.
	No hay tensión en la toma de corriente.	Compruebe la instalación eléctrica doméstica.
	El selector de programas no está en la posición correcta y la teclaInicio/Pausa no se ha presionado.	Gire el selector de programas y presione la teclaInicio/Pausa de nuevo.
	Se ha presionado la tecla de inicio diferido.	Si el lavado se va a realizar de inmediato, canceled el inicio diferido.
La lavadora no se llena de agua:	El grifo de agua está cerrado.	Abra el grifo.
	La manguera de entrada de agua está doblada o retorcida.	Compruebe la conexión de la manguera de entrada de agua.
	El filtro de la manguera de entrada está obstruido.	Limpie el filtro de la manguera de entrada de agua.
	La puerta no está bien cerrada.	Cierre bien la puerta.
La lavadora se llena de agua, pero se vacía de inmediato:	El extremo de la manguera de desagüe está demasiado bajo.	Consulte el apartado correspondiente de la sección “Desagüe”.
La máquina no desagua, no centrifuga o ambas cosas:	La manguera de desagüe está doblada o retorcida.	Compruebe la conexión de la manguera de desagüe.
	A filtro de escoamento está obstruída.	Ilame al servicio técnico
	La opción Agua en la cuba se ha seleccionado.	Desactive la opción Agua en la cuba o bien seleccione el programa Centrifugado.
	Las prendas no están uniformemente distribuidas en el tambor.	Vuelva a distribuir las prendas.
Fallo de funcionamiento	Causa probable Solución
Hay agua en el suelo:	Se ha utilizado demasiado detergente o un detergente inadecuado (que produce demasiada espuma).	Reduzca la cantidad de detergente o utilice otro.
	Compruebe si hay fugas en alguno de los racores de la manguera de entrada de agua.No siempre resulta fácil detectar las fugas, ya que el agua desciende por la manguera; compruebe que el racor no está mojado.	Compruebe la conexión de la manguera de entrada de agua.
	La manguera de descarga está dañada. Sustitúyala por una nueva.
Los resultados del lavado no son satisfactorios:	Se ha utilizado poco detergente o un detergente inadecuado.	Aumente la cantidad de detergente o utilice otro.
	No se han tratado las manchas difíciles antes de lavar la ropa.	Emplee productos comerciales para tratar las manchas difíciles.
	No se ha seleccionado la temperatura adecuada.	Compruebe si ha seleccionado la temperatura correcta.
	Se han metido demasiadas prendas en la lavadora.	Introduzca menos prendas en el tambor.
La puerta no se abre:	El programa todavía no ha terminado. Espere hasta que finalice el ciclo de lavado.
	No se ha desbloqueado el cierre de la puerta.	Espere unos 3 minutos.
	Hay agua en el tambor. Seleccione el programa de descarga o centrifugado para vaciar el agua.
El aparato vibra o hace mucho ruido:	No se han quitado los pasadores ni el material de embalaje utilizados para transportarla.	Compruebe la correcta instalación del electrodoméstico.
	No se han ajustado las patas Compruebe que el aparato está correctamente nivelado.
	Las prendas no están uniformemente distribuidas en el tambor.	Vuelva a distribuir las prendas.
	Es posible que haya muy pocas prendas en el tambor.	Introduzca más prendas.
	Suelos inestables, como los de madera.
La lavadora emite un ruido extraño:	La lavadora incorpora un tipo de motor que emite un ruido extraño comparado con el de otros motores tradicionales.Este nuevo motor garantiza un inicio más suave e incluso una mejor distribución de las prendas en el tambor durante el centrifugado, así como una mayor estabilidad de la lavadora.
El centrifugado se retrasa o la máquina no centrifuga:	El dispositivo que detecta desequilibrios en la carga ha interrumpido el proceso debido a que las prendas no están uniformemente distribuidas en el tambor. La ropa se redistribuye mediante la rotación inversa del tambor. Es posible que el tambor gire varias veces antes de que deje de detectarse el problema y se reanude el ciclo de centrifugado normal. Si la carga no se distribuye uniformemente en el tambor después de 10 minutos, la lavadora no centrifugará. En este caso, es necesario redistribuirla manualmente y seleccionar el programa de centrifugado.	Vuelva a distribuir las prendas.
No se ve agua en el tambor:	Las lavadoras de tecnología moderna están diseñadas para economizar y emplean muy poca agua, sin que ello afecte al rendimiento.

Si no puede identificar o resolver el problema, póngase en contacto con nuestro centro de servicio técnico. Antes de llamar al centro, anote el modelo, el número de serie y la fecha en que adquirió la lavadora.

• Descripción del modelo (MOD.)......
  • Número de producto (PNC) ....
  • •Número de serie (S.N.) ....

USER MANUAL

EL

Εγχειρίδιο χρήσης

Πλυντήριο ρούχων

la vita è bella

ZANUSSI

ITALIAN SINCE 1916
