MANUAL DE UTILIZADOR 3D A INDESIT

• Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones).
• Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificarse, chamar o Centro de Assistência Técnica mais próximo.

Comunique:

Instruções para a utilização

Posicionamento e ligação

Reversibilidade da abertura das portas

Descrição do aparelho, 43-44

Painel de comandos

Vista geral

Início e utilização, 45-46

Iniciar o aparelho

Sistema de refrigeração

Utilize melhor o frigorífico

Utilize melhor o congelador

Manutenção e cuidados, 47

Evite bolor e maus cheiros

Substituição filtro contra odores

Substituição da lâmpada

Precauções e conselhos, 48

Segurança geral

Eliminação

Economizar e respeitar o meio ambiente

Anomalias e soluções, 49

Assistência, 50

CFC-FCKW-FCK 0%

P

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado e não húmido.
2. Não tape as grades traseiras de ventilação: o compressor e o condensador emitem calor e necessitam de uma boa ventilação para funcionarem bem e os consumos de electricidade diminuírem.
3. Deixe uma distância de pelo menos 10 cm. entre a parte superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).
5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, para compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar o carga máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação seja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistência); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica.

! O cabo não deve ser dobrado nem sofrer pressões.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

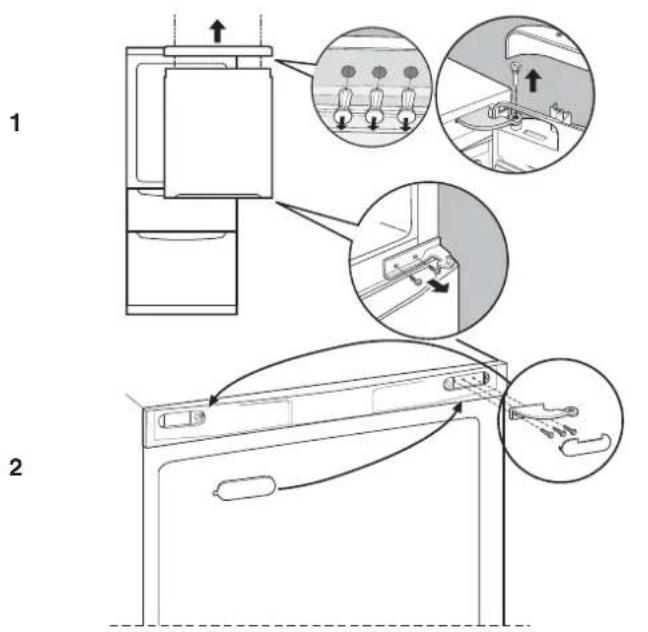

Reversibilidade da abertura das portas

• Tecla de SUPER COOL (refrigeração rápida) para baixar rapidamente a temperatura do compartimento frigorífico. Quando for premida acende-se o indicador luminoso SUPER COOL (veja Início e utilização).
• Selector de FUNCIONAMENTO DO FRIGORÍFICO para regular a temperatura do compartimento frigorífico:

menos frio.

i mais frio.

ECO é a temperatura ideal com consumos baixos. HOLIDAY é a função Holiday (veja a Manutenção e cuidados).

• Indicador luminoso amarelo de SUPER COOL (refrigeração rápida): acende-se quando for premida a tecla SUPER COOL.

• Indicador luminoso verde de ALIMENTAÇÃO: acende-se quando o aparelho estiver ligado à rede eléctrica.

• Indicador luminoso amarelo de SUPER FREEZE (congelação rápida): acende-se quando for premida a tecla de SUPER FREEZE.

• Selector de FUNCIONAMENTO DO CONGELADOR para regular a temperatura do compartimento congelador:

* menos frio,
mais frio.
ECO é a temperatura ideal para consumos baixos.
- desliga o aparelho, inclusive o frigorífico.
ftºz (veja Utilize melhor o congelador)

- Tecla de SUPER FREEZE (congelação rápida) para congelar alimentos frescos. Quando for premida acende-se o indicador luminoso de SUPER FREEZE (veja Início e utilização).

! Os indicadores luminosos também servem para avisar se houver um aumento anómalo de temperatura no compartimento congelador (veja as Anomalias e soluções).

Descrição do aparelho

P

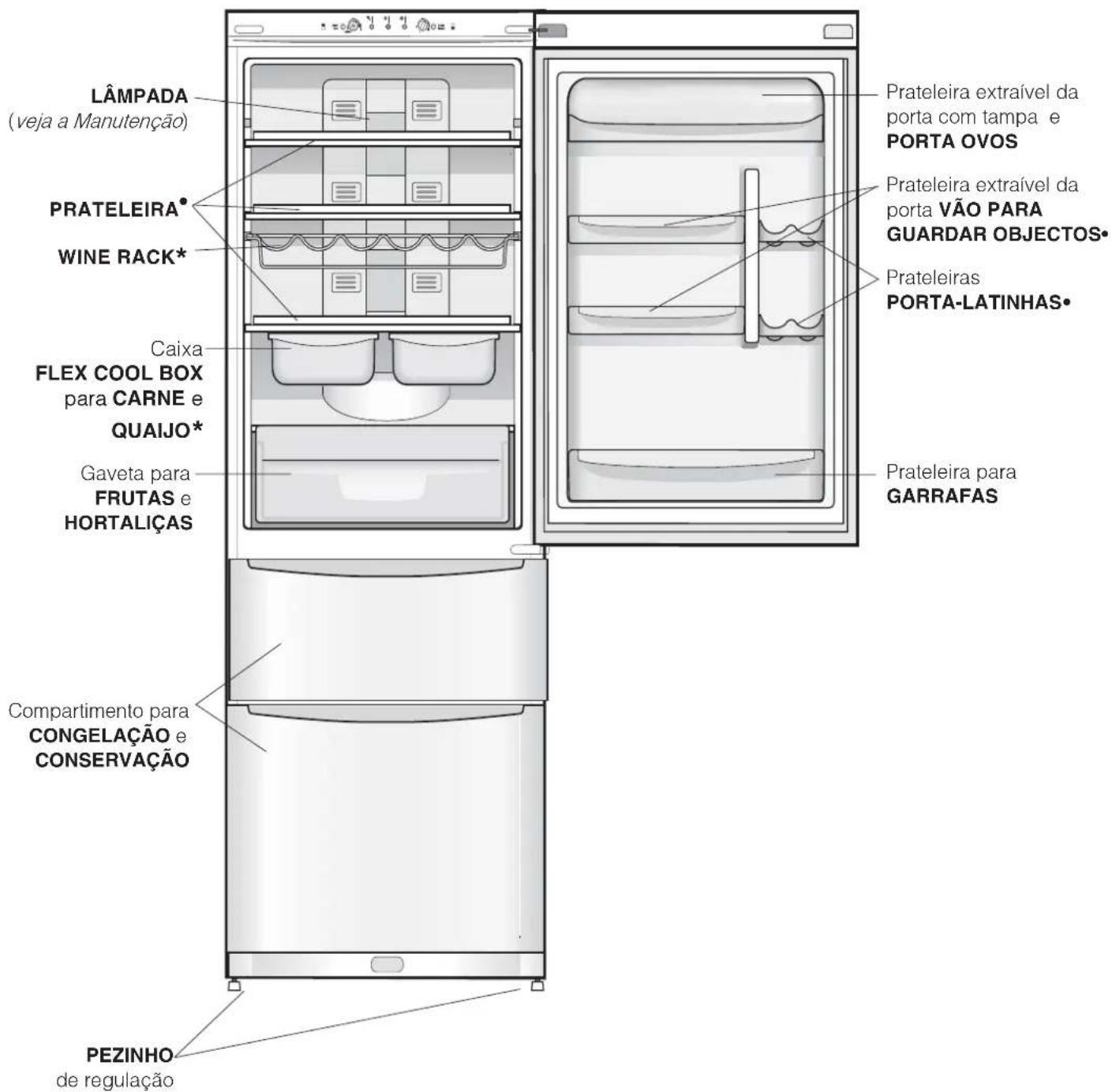

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

LÂMPADA (veja a Manutenção) PRATELEIRA® WINE RACK* Caixa FLEX COOL BOX para CARNE e QUAIJO* Gaveta para FRUTAS e HORTALIÇAS Compartimento para CONGELAÇÃO e CONSERVAÇÃO PEZINHO de regulação Prateleira extraível da porta com tampa e PORTA OVOS Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS• Prateleiras PORTA-LATINHAS• Prateleira para GARRAFAS

- Variáveis em número e/ou na posição.

* Presente somente em alguns modelos.

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça

as instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.

! Este aparelho é equipado com um controlo para protecção do motor que deixa o compressor iniciar somente cerca da 8 minutos depois de ser ligado. Isto acontece também depois de qualquer interrupção na alimentação eléctrica, voluntária ou involuntária (corte).

1. coloque o selector de FUNCIONAMENTO DO CONGELADOR em ●;
2. Ligue a ficha na tomada e certifique-se que o indicador luminoso verde de ALIMENTAÇÃO acende-se.
3. Rode o selector de FUNCIONAMENTO DO FRIGORÍFICO até um valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.
4. Rode o selector de FUNCIONAMENTO DO CONGELADOR até um valor médio e prima a tecla SUPER FREEZE (congelação rápida): o indicador luminoso amarelo de SUPER FREEZE se acenderá. E se apagará quando o congelador tiver chegado à temperatura ideal: será então possível guardar alimentos dentro.

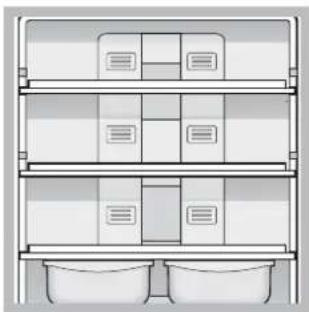

Sistema de refrigeração

O No Frost realiza a gestão de um fluxo contínuo de ar frio que colecta a humidade e impede a formação de gelo e brina: no compartimento frigorífero mantém um nível certo de humidade e, por causa da ausência de brina, preserva as qualidades

originárias dos alimentos; no compartimento congelador evita a formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros. Não coloque alimentos ou recipientes encostados directamente com a parede refrigerante traseira, para não tampar os furos de ventilação nem facilitar a formação de condensação. Feche as garrafas e embrulhe os alimentos.

Utilize melhor o frigorífico

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO FRIGORÍFICO (veja a Descrição).
• Prima a tecla de SUPER COOL (refrigeração rápida) para baixar a temperatura em pouco tempo, por exemplo quando encher o compartimento depois de muitas compras. A função desactiva-se automaticamente depois que tiver passado o tempo necessário.

- Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).

- Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.

- Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

1 2

PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm altura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar

inteiramente a prateleira.

Flex Cool Box\*

É o novo recipiente para manter frescos carnes, peixe e queijos. Se for colocado na parte "baixa" duma prateleira do frigorífico é ideal para carne e peixe; se for deslocado na parte "alta" é óptimo para queijos. Se não for necessário, pode ser comodamente retirada do frigorífico.

Prateleira PORTA-LATINHAS: para guardar deitadas várias latinhas (veja a figura). Podem-se guardar também iogurte, manteiga ou recipientes em geral.

Filtro contra odores*: Alguns modelos são equipados com um filtro de carvão activo contra odores, que assegura uma qualidade melhor do ar ao redor do frigorífico. Este filtro está colocado embaixo à direita, dentro do bocal de ventilação (veja a figura).

* Presente somente em alguns modelos.

Utilize melhor o congelador

• Para regular a temperatura utilize o selector de FUNCIONAMENTO DO CONGELADOR (veja a Descrição).
• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas).
• Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados.
• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).
• A gaveta superior é um compartimento que consente conservar na temperatura correcta alguns tipos de alimentos (semifrios, gelados e alcoólicos); a gaveta inferior (veja a visão de conjunto) é ideal para conservar normalmente os alimentos congelados). Para congelar (se o congelador já estiver a funcionar) desactive o FTZ e esvazie a gaveta superior, carregue na tecla SUPER FREEZE (congelação rápida) (acende-se o respectivo LED), introduza os alimentos e feche a gaveta. A função desactiva-se automaticamente depois de 24 horas ou quando se chegar às temperaturas ideais (LED apagado). Agora os alimentos podem ser passados para a gaveta inferior (de modo a poder utilizar as funções do FTZ) ou também podem ser deixados no compartimento FTZ, que estando inactivo, funciona como um normal compartimento de conservação.

! Para evitar criar obstáculos para a circulação de ar, no interior do congelador, é recomendável não tampar os furos de ventilação com alimentos nem recipientes.

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 \~ 14 horas.

Compartimento FTZ

O FTZ é um compartimento especial que há no congelador que possibilita seleccionar e configurar 6 modos de funcionamento diferentes, em função das necessidades e do tipo de alimentos que for guardar dentro. As temperaturas seleccionáveis são +4°C, 0°C, -6°C, -12°C e -18°C, presentes no painel de comandos (manopla FUNCIONAMENTO DO CONGELADOR). O FTZ dispõe de um controlo independente, através do painel de comandos é possível também desactivar o FTZ e utilizá-lo como um normal compartimento do congelador.

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica:

1. coloque o selector de FUNCIONAMENTO DO CONGELADOR em ●;
2. desligue a ficha da tomada eléctrica.

! Se não se obedecer este processo, o alarme poderá disparar: mas isto não será um sintoma de anomalia. Para restabelecer o funcionamento normal é suficiente colocar o selector de FUNCIONAMENTO DO CONGELADOR no valor que desejar. Para isolar o aparelho realize as operações apresentadas nos pontos 1 e 2.

Limpar o aparelho

• As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.
• Os acessórios removíveis podem ser colocados de molho em água quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.
• Na parte de trás do aparelho tende a acumular-se poeira, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos que não transitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Função Holiday

Se for partir para férias longas, não é necessário desligar o aparelho, porque o mesmo é equipado com uma função que possibilita, com um pequeno consumo de electricidade, manter a temperatura do compartimento frigorífico ao redor de 15°C (para proteger produtos de maquilhagem e cosméticos contra o calor); enquanto que a temperatura do congelador deve ser configurada no mínimo indispensável para a conservação dos alimentos.

ECO HOLIDAY

Para activar esta função: configure o selector de FUNCIONAMENTO DO FRIGORÍFICO em HOLIDAY (veja a figura).

Tocará um aviso acústico duplo breve para confirmar a activação; por outro lado a desactivação é indicada por um único aviso acústico.

Substituição filtro contra odores

Este filtro deve ser substituído depois de aproximadamente 6 \~ 8 meses após a sua activação, este prazo pode variar em função do tipo de alimentos guardados. Para obter indicações sobre onde há a venda filtros de reposição, contacte a Assistência técnica (veja a Assistência). Para substituir um filtro realize as operações indicadas (veja as figuras A e B).

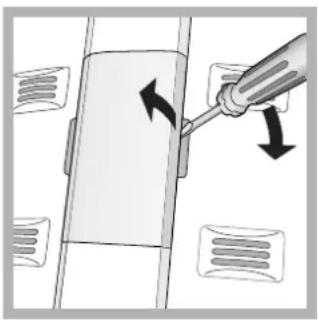

Substituição da lâmpada

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. Obedeça as seguintes instruções.

Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção (10 W).

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;

- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha.
• É necessário desligar a ficha da tomada antes de realizar operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição ● (aparelho desligado) para eliminar todos os contactos eléctricos.
• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize, no interior dos compartimentos para guardar alimentos congelados, utensílios diferentes da espátula fornecida ou dispositivos eléctricos se não forem do tipo recomendado pelo construtor.
• Não coloque na boca cubos de gelo assim que os retirar do congelador.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças deveriam ser vigiadas para evitar que brinquem com o aparelho.
• Os embalagens não são brinquedos para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.
• Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.
• Descongele este aparelho quando se formar gelo (veja a Manutenção); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.
• Mantenha as guarnições eficientes e limpas, de maneira que adiram bem nas portas e não deixem o frio sair (veja a Manutenção).

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias:

O indicador luminoso verde de ALIMENTAÇÃO não se acende.

O motor não inicia.

Os indicadores luminosos estão acesos fracos.

a) O alarme está a tocar.
b) O alarme está a tocar e os dois indicadores luminosos amarelos a piscar.
c) O alarme está a tocar e os dois indicadores luminosos amarelos e o verde estão a piscar.

+ aviso acústico	Aquecimento excessivo
+ aviso acústico	Aquecimento perigoso

O indicador luminoso verde ALIMENTAÇÃO é intermitente.

O frigorífico e o congelador refrigeram pouco.

Os alimentos congelam-se no frigorífico.

O motor está a funcionar continuamente.

O aparelho está a fazer ruído.

A temperatura de algumas partes xternas do frigorífico é elevada.

Possíveis cause / Solução:

• A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente em casa.
• Este aparelho é equipado com um controlo de protecção para o motor (veja Início e utilização).
• Desligue a ficha e ligue-a novamente na tomada, depois da tê-la rodada para inverter os pinos.
  a) A porta do frigorífico permaneceu aberta mais do que dois minutos. O aviso acústico pára de tocar quando a porta for fechada. Ou não foi realizado um procedimento certo para desligar (veja a Manutenção).
  b) Este aparelho avisa se houver aquecimento excessivo do congelador. É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora.
  c) Este aparelho avisa se o congelador aquecer-se de maneira perigosa: os alimentos devem ser deitados fora.
  b/c) No primeiro caso o congelador irá manter-se a uma temperatura ao redor dos 0º C para não congelar novamente os alimentos. No segundo caso a temperatura será mantida ao redor dos -18º C. Para desactivar o aviso acústico: abra e feche a porta do frigorífico. Para restabelecer o funcionamento normal: coloque o selector de FUNCIONAMENTO DO CONGELADOR na posição de ●(desligado) e ligue novamente o aparelho.

- O aparelho não funciona correctamente. Contacte a Assistência Técnica.

• As portas não se fecham bem ou as guarnições estão estragadas.
• As portas são abertas com frequência excessiva.
• Os selectores de FUNCIONAMENTO não estão na posição certa (veja a Descrição).
• O frigorífico ou o congelador foram enchidos demais.
• O selector de FUNCIONAMENTO DO FRIGORÍFICO não está na posição certa (veja a Descrição).
• A tecla de SUPER FREEZE (congelação rápida) foi premida: o indicador luminoso amarelo de SUPER FREEZE está aceso ou a piscar (veja a Descrição).
• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.
• O aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.
• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.
• As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto

Antes de contactar a Assistência técnica:

• Verifique se pode resolver a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificarse, chamar o Centro de Assistência Técnica mais próximo.

Comunique:

• o tipo de anomalia
• o modelo da máquina (Mod.)
• o número de série (S/N)

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

modelo número de série Mod. RG 2330 TI Cod. 93139180000 S/N 704211801 220 - 240 V-50 Hz 150 W W Fuse A Max 15 w Total 340 75 Gross Bruto Brut Gross Bruto Brut Net Util Little Gross Bruto Brut Freez. Capac Poder de Cong kg/24 h 4,0 Class N Classe Compr. R 134 a Test Pressure HIGH-235 P.S-L LOW 140 Kompr. Kg 0,090 Made in Italy 13918

Nunca recorrer a técnicos não autorizados e recusar sempre a instalação de peças sobresselentes não originais.
