| Tipo de produto | Placa vitrocerâmica embutível |
| Marca | Hotpoint |
| Modelo | KRM 640 X |
| Número de focos | 4 |
| Tipo de focos | Hilight (radiantes) |
| Potência total | 6700 W |
| Foco traseiro esquerdo | 2300 W (diâmetro 210 mm) |
| Foco traseiro direito | 1400 W (diâmetro 160 mm) |
| Foco dianteiro esquerdo | 1200 W (diâmetro 145 mm) |
| Foco dianteiro direito | 1800 W (diâmetro 180 mm) |
| Alimentação elétrica | 220-240 V monofásico, 50/60 Hz (cabo fornecido); outras configurações possíveis até 400 V |
| Tipo de comandos | Botões rotativos (12 posições de potência) |
| Indicadores | Funcionamento e calor residual (temperatura > 60°C) |
| Material da superfície | Vitrocerâmica |
| Moldura | Aço inoxidável (modelo X) |
| Dimensões de recorte (L x P) | 560 x 490 mm (aproximado, conforme manual) |
| Dimensões totais (L x P x A) | 590 x 520 x 55 mm (estimativa padrão) |
| Peso líquido | Aproximadamente 8 kg (estimativa) |
| Funções principais | Cozimento por focos radiantes, indicador de calor residual, comandos rotativos |
| Manutenção e limpeza | Limpeza com esponja úmida e produto específico para vitrocerâmica; raspador para sujeiras incrustadas |
| Segurança | Indicador de calor residual; superfície vitrocerâmica resistente a choques; não usar limpador a vapor |
| Peças sobressalentes e reparabilidade | Contatar um centro de assistência técnica autorizado; não desmontar você mesmo |
| Informações gerais | Aparelho em conformidade com as diretivas CE; uso doméstico não profissional; não usar timer externo |
Perguntas frequentes - KRM 640 X HOTPOINT
Perguntas dos utilizadores sobre KRM 640 X HOTPOINT
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Fogão em formato PDF gratuitamente! Encontre o seu manual KRM 640 X - HOTPOINT e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. KRM 640 X da marca HOTPOINT.
MANUAL DE UTILIZADOR KRM 640 X HOTPOINT
Descrição do aparelho, 45
Acender a placa de vitrocerâmica
Precauções e conselhos, 46
Conselhos práticos para utilizar esta aparelhagem
Segurança geral
Eliminação
Manutenção e cuidados, 47
Descrição técnica dos modelos, 48
! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.
! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.
Posicionamento
! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).
! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.
Encaixe
Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.
- o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100°C;
- se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com um sistema de arrefecimento com ventilação forçada;
- evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for fazê-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;
- conforme o plano de cozedura que desejar instalar (veja figuras), o vão do móvel deverá ter as seguintes dimensões:

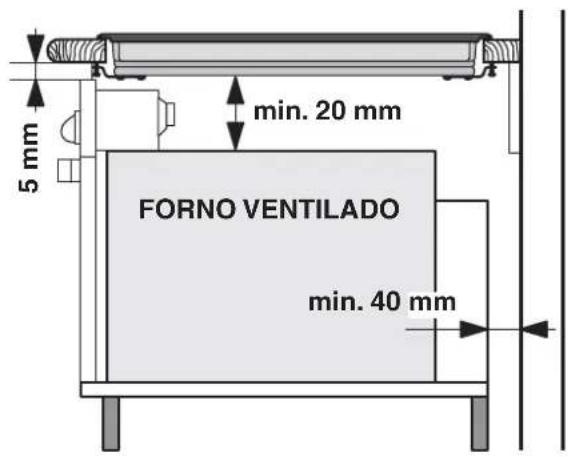

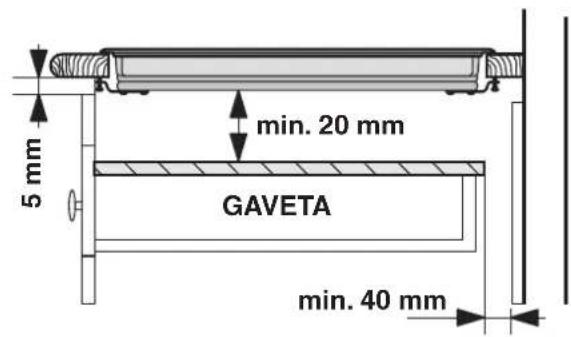

Ventilação
Para consentir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:
- a uma distância mínima de 40 mm da parede de trás;
- de forma a manter uma distância mínima de 20 mm entre o vão para o encaixe e o móvel abaixo dele.



- Os móveis situados ao lado, com altura superior àquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.
Fixação
A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana.
As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura.
O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:
- 30 mm de espessura: parafuso 17,5 mm;
- 40 mm de espessura: parafuso 7,5 mm.
Para a fixação proceder da seguinte maneira:
- Com os parafusos sem ponta, parafusar as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
- Introduza o plano de cozedura no vão do móvel, exercendo uma pressão adequada em todo o perímetro para que o plano de cozedura se prenda perfeitamente no plano de apoio.
- Para os planos com perfis laterais: após ter inserido o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio.
! É indispensável que os parafusos das molas de centragem sejam acessíveis.
! Em conformidade com as normas de segurança, depois de instalar o aparelho encaixado, não deve ser possível o contacto com componentes elétricos. ! Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser retirados sem o emprego de uma ferramenta.
Ligação elétrica
! A ligação elétrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, seja por razões de segurança elétrica, seja para facilitar uma eventual remoção do forno.
Caixa de bornes
O aparelho é equipado, na parte inferior, com uma caixa para a ligação aos vários tipos de alimentação elétrica (a imagem é indicativa e pode não corresponder ao modelo comprado).

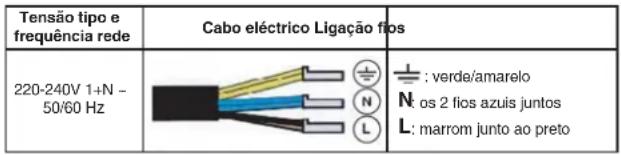

Ligação monofásica
O plano está provido de cabo de alimentação já ligado e predisposto na fábrica para a ligação monofásica. Efetuar a ligação dos fios de acordo com a tabela e os desenhos a seguir:
![]() |

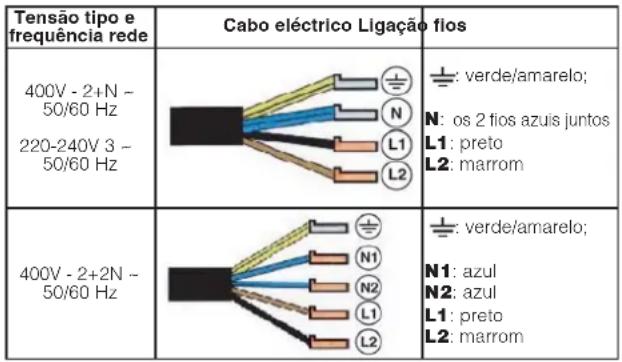

Outros tipos de ligações
Se o sistema elétrico corresponder a uma dessas características:
Tensão tipo e frequência de rede
- 400V - 2+N \~ 50/60 Hz • 220-240V 3 \~ 50/60 Hz
- 400V - 2+2N \~ 50/60 Hz
Soltar os cabos e efetuar a ligação dos fios de acordo com a tabela e os desenhos a seguir:
![]() |
Se o sistema elétrico corresponder a uma dessas características:
Tensão tipo e frequência de rede
• 400V 3 - N \~ 50/60 Hz
proceder da seguinte maneira:
!O eventual cabo em dotação não pode ser utilizado para estes tipos de instalação.
- Utilizar um cabo de alimentação apropriado, tipo H05RR-F ou de valor superior, com medidas adequadas (secção do cabo: 25 mm).
- Utilize uma chave de fenda, para fazer alavanca nas linguetas laterais da tampa da caixa de bornes e abri-la (veja imagem Caixa de bornes).
- Desatarraxe o parafuso do grampo do cabo e os parafusos dos bornes relativos ao tipo de ligação necessária e posicione os grampos de ligação conforme a tabela e os desenhos a seguir.
- Posicione os fios de acordo com a tabela e os desenhos abaixo e efetue a ligação apertando todos os parafusos dos bornes.
| Tensão tipo e frequência rede | Ligações eléctricas Caixa de bornes |
| 400V 3-N ~50/60 Hz | 1 2 3 4 5L1 L2 L3 N Trifásica 400 |
- Fixe o cabo de alimentação na apropriada braçadeira e feche a tampa.

Ligação do cabo de alimentação à rede
No momento de efetuar a ligação diretamente na rede, instalar entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contactos.
! O técnico instalador é responsável pela realização correta da ligação elétrica e pela obediência às regras de segurança.
Antes de efetuar a ligação, certifique-se de que:
- a tomada tenha uma ligação à terra e esteja em conformidade com a legislação;
- a tomada tenha capacidade para suportar a carga máxima de potência da máquina, indicada na placa de identificação colocada no aparelho;
- a tensão de alimentação esteja entre os valores da placa de identificação;
- a tomada seja compatível com a ficha do aparelho. Caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.
! Depois de instalar o aparelho, o acesso ao cabo elétrico e à tomada de corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.
! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.
! Não remover ou substituir, por motivo algum, o cabo de alimentação. A eventual remoção ou substituição do mesmo fará decair a garantia e a marca CE. A INDESIT exime-se de qualquer responsabilidade por incidentes ou danos derivados da substituição/remoção do cabo de alimentação original. Admite-se exclusivamente a substituição com uma peça de reposição original, efetuada por pessoal autorizado INDESIT.

Acender a placa de vitrocerâmica
Zonas de cozedura tradicionais
Os elementos radiantes tradicionais (A) são constituídos por resistências circulares e tornam-se vermelhos somente algumas dezenas de segundos depois de acesos.
Cada zona de cozedura é equipada com um botão de comando (D) que possibilita selecionar 12 temperaturas diferentes, desde um valor mínimo de 1 até 12 no máximo.
Zonas de cozedura extensíveis*
Os elementos radiantes extensíveis (B e F) podem ser reconhecidos pela presença de uma zona aquecedora dupla. É possível acender somente a zona mais interna ou então ambas.
Zonas de cozedura extensíveis circulares*
O selector de comando (D) possibilita escolher entre dois níveis de potência, ambos reguláveis desde um valor mínimo de 1 até 12 no máximo:
- rodando o selector na direcção dos ponteiros do relógio desde 1 até 12 regula-se o nível de potência mais baixo.
- rodando o selector até o fim (☐), identificável por um leve 'clique', activa-se a potência máxima que pode ser regulada de 12 até 1 rodando o selector na direcção contrária aos ponteiros do relógio. Para voltar ao valor de potência mínima será necessário colocar novamente o selector na posição 0.
No caso de zonas de cozedura duplas, a primeira parte do percurso activa a zona de cozedura menor (interna). Para activá-las ambas (a interna e a externa) será necessário colocar o selector na posição final (☐) e seleccionar o nível de potência que desejar, entre 12 e 1.
Zonas de cozedura extensíveis ovais*
- através do selector (D), configurar a potência desejada de um valor mínimo de 1 até um máximo de 12;
- posicionar o selector (G) nos símbolos:
a. para utilizar somente a zona de cozedura interna menor. b. para utilizar a zona de cozedura circular. c. para utilizar toda a zona de cozedura oval.
Níveis de potência aconselhados para os vários tipos de cozedura:
| Pos. | Chapa irradiadora |
| 0 | Apagada |
| 1 | Para derreter manteiga, chocolate |
| 2 | Para aquecer líquidos |
| 3 | |
| 4 | Para nata e molhos |
| 5 | |
| 6 | Para cozer com temperatura de fervura |
| 7 | |
| 8 | Para assar |
| 9 | |
| 10 | Para grandes cozidos |
| 11 | |
| 12 | Para fritar |
O indicador luminoso de funcionamento (C)
estará aceso quando uma zona de aquecimento estiver a funcionar.
Indica que uma ou mais zonas de cozedura estão com uma temperatura superior aos 60°C mesmo depois de desligadas. Alguns modelos dispõem de 4 indicadores luminosos de calor residuo, uma para cada zona de cozedura.
* Há somente em alguns modelos.
! Este aparelho foi projetado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.
Este aparelho está em conformidade com as seguintes Diretivas da Comunidade Europeia:
-2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores modificações
-2004/108/CEE de 15/12/04 (Compatibilidade
Eletromagnética) e posteriores modificações
- 93/68/CEE de 22/07/93 e posteriores modificações.
Segurança geral
!Controlar que a tomada de ar através da grelha do ventilador não esteja obstruída. O plano de encaixar, de facto, necessita de uma correta ventilação para o arrefecimento dos componentes eletrónicos.
- Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
- Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
- Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
- O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.
- A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objeto pontiagudo, como um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.
- Evite que o cabo de alimentação de outros eletrodomésticos encoste-se em partes quentes do plano de cozedura.
- Não se esqueça de que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor residual também é sinalizado por um indicador (veja Início e utilização).
- Mantenha a devida distância da placa de quaisquer objetos que possam derreter, por exemplo, objetos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção
às embalagens e às películas de plástico ou alumínio: se deixá-los sobre as superfícies enquanto ainda estiverem quentes ou mornas, podem causar um dano grave à placa.
- Certifique-se de que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
- Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
- Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede elétrica.
- Não é previsto que este aparelho seja utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que sejam vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
- Não permita que as crianças brinquem com o aparelho.
- Caso haja zonas de cozedura halógenas, não olhe para elas por muito tempo.
- Não apoie objetos metálicos (facas, colheres, tampas, etc.) sobre o plano porque podem ficar quentes.
- O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.
Eliminação

- Eliminação do material de embalagem: obedeça às regras locais, de maneira que as embalagens possam ser reutilizadas.
- A diretiva Europeia 2002/96/CE relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE) prevê que os eletrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de coleta seletiva.
Para maiores informações sobre a correta eliminação dos eletrodomésticos, os proprietários poderão contactar o serviço de coleta público ou os revendedores.
Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.
Limpeza do aparelho
! Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva: podem arranhar irremediavelmente a superfície.
! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.
- Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
- Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxágue e enxugue.
- Para tirar as acumulações de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável - específica para planos em vidro cerâmica - molhada de água e sabão.
- No caso em que no plano de cozedura tenham-se acidentalmente fundidos objetos ou materiais como plástico ou açúcar, remova-os imediatamente com a espátula, até que a superfície esteja ainda quente.
- Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a proteção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio.
- Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.
Quadro em aço inoxidável (somente nos modelos com moldura)
O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo. É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.
! Alguns planos de cozedura têm uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio.
Desmontar o plano
Caso seja necessário desmontar o plano de cozedura:
- remova os parafusos que fixam as molas de centragem nos lados;
- solte os parafusos dos ganchos de fixação nos ângulos;
- extraia o plano de cozedura do vão do móvel.
! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica.
Conselhos práticos para utilizar esta aparelhagem
Para obter as melhores performances do plano de cozedura:
- Empregue panelas com fundo chato e elevada espessura, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

- Empregue panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

- Certifique-se que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.
- Evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência.
Descrição técnica dos modelos
PT
Nestas tabelas estão indicados, modelo por modelo, os valores de absorção energética, o tipo de elemento aquecedor e o diâmetro de cada zona de cozedura.
| Planos de cozedura | KEM 645 D CKEM 645 D X | KEM 646 D C | ||
| Zonas de cozedura | Potência (em W) | Diâmetro (em mm) | Potência (em W) | Diâmetro (em mm) |
| Traseiro esq. | A 2500 210 A 2500 210 | |||
| Traseiro dir. | H 1400 160 H 1400 160 | |||
| Dianteiro esq. | H 1200 145 A 1200 145 | |||
| Dianteiro dir. | HD 1700/700 180/120 HD 1700/700 180/120 | |||
| Potência total | 6800 | 6800 | ||
| Planos de cozedura | KRM 640 CKRM 640 X | KRM 641 D X | ||
| Zonas de cozedura | Potência (em W) | Diâmetro (em mm) | Potência (em W) | Diâmetro (em mm) |
| Traseiro esq. | H 2300 210 HD 2200/800 210/140 | |||
| Traseiro dir. | H 1400 160 H 1400 160 | |||
| Dianteiro esq. | H 1200 145 H 1200 145 | |||
| Dianteiro dir. | H 1800 180 H 1800 180 | |||
| Potência total | 6700 | 6600 | ||
| Planos de cozedura | KRM 630 C | |||
| Zonas de cozedura | Potência (em W) | Diâmetro (em mm) | ||
| Traseiro esq. | H 2500 210 | |||
| Traseiro dir. | H 1400 160 | |||
| Dianteiro Central | HO 2400/1600/600 | 170x260 | ||
| Potência total | 6300 | |||
Legenda:
H = hilight unitário
HD = hilight duplo
HO = hilight oval
A = halógena unitária

Italiano, 1

Français, 9 English,17


Deutsch, 25

Espanol, 33

Portugues, 41

Polski, 49 Pycloederlands, 57


KEM 645 D C
KEM 645 D X
KEM 646 D C
KRM 640 C
KRM 640 X
KRM 641 D X
KRM 630 C
Índice
Instalação, 50-52
Ajuste
