Produkttyp	Einbau-Glaskeramik-Kochfeld
Marke	Hotpoint
Modell	KRM 640 X
Anzahl Kochzonen	4
Kochzonentyp	Hilight (Strahlungswärme)
Gesamtleistung	6700 W
Linke hintere Kochzone	2300 W (Durchmesser 210 mm)
Rechte hintere Kochzone	1400 W (Durchmesser 160 mm)
Linke vordere Kochzone	1200 W (Durchmesser 145 mm)
Rechte vordere Kochzone	1800 W (Durchmesser 180 mm)
Netzanschluss	220-240 V einphasig, 50/60 Hz (Kabel beigelegt); andere Konfigurationen bis 400 V möglich
Bedienung	Drehknöpfe (12 Leistungsstufen)
Anzeigen	Betriebs- und Restwärmeanzeige (Temperatur > 60°C)
Oberflächenmaterial	Glaskeramik
Rahmen	Edelstahl (Modell X)
Ausschnittmaße (B x T)	560 x 490 mm (ca., gemäß Anleitung)
Außenmaße (B x T x H)	590 x 520 x 55 mm (Standard-Schätzung)
Nettogewicht	Ca. 8 kg (Schätzung)
Hauptfunktionen	Kochen mit Strahlungskochzonen, Restwärmeanzeige, Drehknöpfe
Pflege und Reinigung	Reinigung mit feuchtem Schwamm und speziellem Glaskeramik-Reiniger; Schaber für eingebrannte Verschmutzungen
Sicherheit	Restwärmeanzeige; stoßfeste Glaskeramik-Oberfläche; keinen Dampfreiniger verwenden
Ersatzteile und Reparierbarkeit	Kontaktieren Sie ein autorisiertes technisches Servicecenter; nicht selbst demontieren
Allgemeine Informationen	Gerät entspricht CE-Richtlinien; nichtgewerblicher Haushaltsgebrauch; keinen externen Timer verwenden

Häufig gestellte Fragen - KRM 640 X HOTPOINT

Wie schließe ich das Kochfeld KRM 640 X elektrisch an?

Das Kochfeld wird mit einem Kabel für einphasigen Anschluss 220-240 V 1+N~50/60 Hz geliefert. Für andere Konfigurationen (400V 2+N, 220-240V 3~ usw.) muss die Klemmleiste geöffnet und die Brücken gemäß Schaltplan der Anleitung positioniert werden. Die Installation muss von einem Fachmann durchgeführt werden.

Wie hoch ist die maximale Leistung des Kochfelds?

Die Gesamtleistung des Kochfelds KRM 640 X beträgt 6700 W. Jede Kochzone hat eine spezifische Leistung: linke hintere 2300 W, rechte hintere 1400 W, linke vordere 1200 W, rechte vordere 1800 W.

Wie reinige ich die Glaskeramik-Oberfläche ohne Kratzer?

Verwenden Sie einen feuchten Schwamm und ein spezielles Glaskeramik-Reinigungsmittel. Bei eingebrannten Verschmutzungen kratzen Sie mit einem geeigneten Schaber, solange die Oberfläche noch warm ist. Verwenden Sie niemals Scheuermittel oder scheuernde Schwämme.

Was tun bei Riss oder Bruch der Glaskeramik?

Trennen Sie das Gerät sofort vom Stromnetz und kontaktieren Sie ein autorisiertes technisches Servicecenter. Verwenden Sie das Kochfeld nicht, wenn die Oberfläche beschädigt ist.

Welche Töpfe werden empfohlen?

Verwenden Sie Töpfe mit flachem, dickem Boden, dessen Durchmesser zur Kochzone passt. Stellen Sie sicher, dass der Boden trocken und sauber ist, für einen guten Kontakt und eine lange Lebensdauer der Kochzonen.

Wie verwende ich die ausziehbaren Kochzonen (falls vorhanden)?

Bei einigen Modellen können die linke hintere oder rechte vordere Kochzone ausziehbar sein. Drehen Sie den Knopf ganz durch (Position ©), um beide Zonen zu aktivieren, und regulieren Sie dann die Leistung zwischen 12 und 1. Bei ovalen Kochzonen verwenden Sie den G-Knopf, um die innere, kreisförmige oder ovale Zone auszuwählen.

Warum leuchtet die Restwärmeanzeige weiter?

Die Anzeige leuchtet auf, wenn eine Kochzone heiß ist (Temperatur über 60°C). Sie bleibt an, bis die Temperatur unter diesen Schwellenwert fällt, auch nach dem Ausschalten der Kochzone. Das ist normal und weist auf Verbrennungsgefahr hin.

Kann ich dieses Kochfeld über einem Backofen einbauen?

Ja, sofern der Backofen mit einem Kühlgebläse ausgestattet ist. Halten Sie die Sicherheitsabstände ein: mindestens 40 mm zur Rückwand und 20 mm zwischen Ausschnitt und Unterschrank.

Was tun, wenn ein Plastikgegenstand auf dem Kochfeld schmilzt?

Entfernen Sie ihn sofort mit einem Schaber, solange die Oberfläche noch warm ist. Reinigen Sie anschließend mit einem geeigneten Reinigungsmittel. Vermeiden Sie es, Plastik- oder Aluminiumgegenstände auf eingeschalteten Kochzonen liegen zu lassen.

Wo finde ich Ersatzteile für dieses Modell?

Kontaktieren Sie ein autorisiertes Hotpoint-Servicecenter. Der Austausch des Netzkabels darf nur von einem Techniker mit Originalteil durchgeführt werden. Zerlegen Sie das Gerät nicht selbst.

BEDIENUNGSANLEITUNG KRM 640 X HOTPOINT

Beschreibung des Gerätes, 29

Einschalten des Glaskeramik-Kochfeldes

Vorsichtsmaßregeln und Hinweise, 30

Praktische Ratschläge zum Einsatz des Gerätes

Allgemeine Sicherheit

Entsorgung

Reinigung und Pflege, 31

Abschalten Ihres Gerätes vom Stromnetz

Reinigung des Gerätes

Demontage des Kochfeldes

Technische Beschreibung der Modelle, 32

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.

! Lesen Sie bitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Positionierung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).

Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

• Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100°C standzuhalten. - Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestattet sein. - Von der Installation eines Kochfeldes über einem Geschirrspüler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren. - Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnitte folgender Abmessungen vorzusehen:

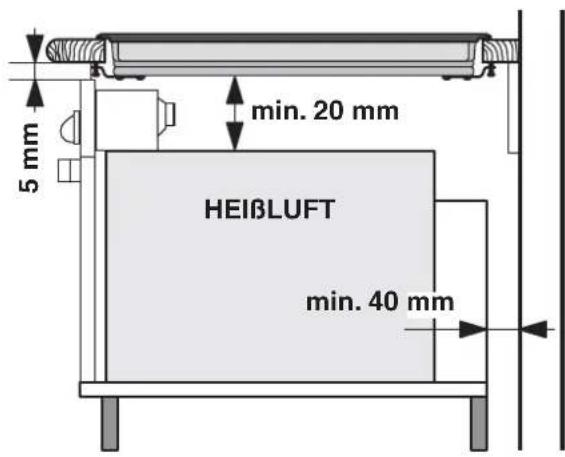

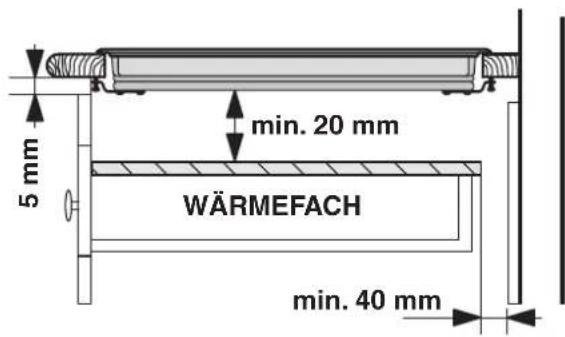

Belüftung

Zur ausreichenden Belüftung und zur Vermeidung der Überhitzung der Flächen rund um das Gerät muss das Kochfeld wie folgt positioniert werden:

• in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand;
• um einen Abstand von mindestens 20 mm zwischen dem für den Einbau bestimmten Ausschnitt und dem entsprechenden Unterschrank zu gewährleisten.

- Angrenzende Schränke, deren Höhe die der Arbeitsplatte überschreiten, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.

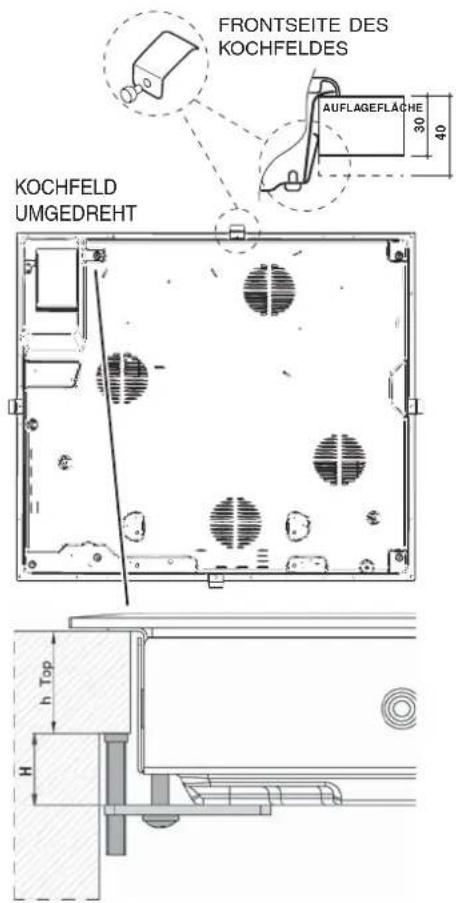

Befestigung

Das Kochfeld muss auf einer perfekt ebenen Stützbzw. Auflagefläche installiert werden. Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, und zwar je nach der Stärke der Auflagefläche:

• 30 mm - Schraube 17.5 mm; • 40 mm - Schraube 7.5 mm.

Verfahren Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jeden Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, und zwar so, dass es vorschriftsmäßig auf der gesamten Auflagefläche aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagefläche anhaftet.

! Die Schrauben der Zentrierungsfedern müssen unbedingt zugänglich sein.

! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein. ! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektroanschluss

! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen sämtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter herausziehen zu können.

Klemmengehäuse

Das Gerät ist mit einem Gehäuse (befindlich im unteren Teil) ausgestattet, das für den Anschluss an andersartige Elektroversorgungen bestimmt ist (die Abbildung ist nur richtungsweisend, demnach ist es möglich, dass sie mit dem erworbenen Gerät nicht übereinstimmt).

Einphasenanschluss

Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schließen Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel Anschluss	der Drähte
220-240V 1+N - 50/60 Hz		1/2 : gelb/grün; N : die 2 blauen Drähte zusammen L : braun zusammen mit schwarz

Andere Anschlussarten

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V - 2+N \~ 50/60 Hz • 220-240V 3 \~ 50/60 Hz
• 400V - 2+2N \~ 50/60 Hz

Trennen Sie die Drähte und schließen Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel Anschluss der Drähte
400V - 2+N ~ 50/60 Hz220-240V 3 ~ 50/60 Hz
400V - 2+2N ~ 50/60 Hz		± : gelb/grün;N: die 2 blauenDrähte zusammenL1: schwarzL2: braun
		± : gelb/grün;N1: blauN2: blauL1: schwarzL2: braun

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen: Netzspannung und -frequenz

- 400V 3 - N \~ 50/60 Hz dann verfahren Sie wie folgt:

! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs H05RR-F, oder eines höheren Wertes, geeigneter Maße (Kabelquerschnitt: 25 mm).
2. Heben Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels an (siehe Abbildung Klemmengehäuse).
3. Schrauben Sie die Schraube der Kabelklemme sowie die Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anlehnung an nachfolgende Tabelle und Zeichnungen:
4. Verlegen Sie die Drähte gemäß nachstehenden Zeichnungen und Tabelle und schließen Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an.

Netzspannung und -frequenz	Elektrischer Anschluss	Klemmengehäuse
400V 3-N - 50/60 Hz	12345L1 L2 L3 N	Dreiphasenanschluss 400

1. Befestigen Sie das Netzkabel in der entsprechenden Kabelklemme und schließen Sie den Deckel.

Phase Brücke Nullleiter Erdleiter Phase

Dreiphasenanschluss 400

Anschluss des Netzkabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Steckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Steckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.

! Das Netzkabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden.

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

! Entfernen oder ersetzen Sie unter keinen Umständen das Netzkabel. Wird das Kabel entfernt oder ersetzt, verfallen sowohl die Gewährleistung als auch das CE-Zeichen. INDESIT übernimmt keine Verantwortung für Unfälle oder Schäden, die durch das Entfernen/Ersetzen des Original-Netzkabels verursacht werden. Der Austausch darf ausschließlich mit einem Originalersatzteil und durch autorisiertes Fachpersonal von INDESIT durchgeführt werden.

Einschalten des Glaskeramik-Kochfeldes

Traditionelle Kochzonen

Bei den traditionellen Heizelementen (A) handelt es sich um Ringheizkörper mit extrem kurzer Aufglühzeit (nur wenige Sekunden nach dem Einschalten). Jede Kochzone hat ihren eigenen Schalter (D), mit dem 12 unterschiedliche Temperaturen (vom Mindestwert 1 bis zum Höchstwert 12) eingestellt werden können.

Erweiterbare Kochzonen*

Die erweiterbaren Kochzonen (B und F) besitzen im Unterschied zu den traditionellen Kochzonen zwei Heizkreise. Es besteht die Möglichkeit, entweder nur die innere Kochzone oder beide einzuschalten.

Erweiterbare runde Kochzonen*

Der Schaltknopf (D) ermöglicht die Wahl zweier Leistungsstufen, jede davon regulierbar von Minimum 1 bis Maximum 12.

- Durch Drehen des Schalters im Uhrzeigersinn von 1 bis 12 stellen Sie die niedrigere der beiden Leistungsstufen ein.

* Nur bei einigen Modellen.

- Drehen Sie den Schalter bis zum Anschlag (☐), durch, hörbar durch kurzes Klicken, wird die höhere der beiden Leistungsstufen eingestellt, die ebenfalls durch Drehen des Schalters gegen den Uhrzeigersinn von 12 bis 1 reguliert werden kann. Um zu der ursprünglichen Leistungsstufe zurückzukehren, drehen Sie den Schalter auf Einstellung 0. Bei den Doppelkochzonen schalten Sie mittels einer ersten Teilumdrehung des Schaltknopfes die kleinere (innere) Kochzone ein. Um beide (die innere und die äußere) einzuschalten, drehen Sie den Schaltknopf bis zum Endanschlag (☐) durch und wählen Sie dann die gewünschte Leistungsstufe zwischen 12 und 1.

Erweiterbare ovale Kochzonen*

• Stellen Sie die gewünschte Leistungsstufe mittels des Schaltknopfes (D) von Minimum 1 bis Maximum 12 ein; • Drehen Sie den Schaltknopf (G) auf folgende Symbole:

a. wenn nur die interne kleine Kochzone eingeschaltet werden soll; b. wenn die runde Kochzone eingeschaltet werden soll; c. wenn die gesamte ovale Kochzone eingeschaltet werden soll.

Empfohlene Leistungsstufen für die unterschiedlichen Gararten:

Pos.	Strahlerplatte
0	Ausgeschaltet
1	Zum Schmelzen von Butter und Schokolade
2	Zum Aufwärmen von Milch, Wasser usw.
3
4	Für Cremesuppen und Saucen
5
6	Zum Sieden
7
8	Für Fleischbraten
9
10	Für Suppenfleisch
11
12	Zum Fritieren

Betriebskontrollleuchte (C)

Diese leuchtet auf, sobald eine Kochzone in Betrieb gesetzt wird.

Restwärmeanzeige (E)

Diese zeigt an, dass eine oder mehrere Kochzonen auch nach dem Ausschalten noch heiß sind (über 60°C). Einige Modelle sind mit 4 Restwärmeanzeigen ausgestattet, d.h. eine für jede Kochzone.

Vorsichtsmaßregeln und Hinweise

Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

CE Dieses Gerät entspricht den folgenden EG-Richtlinien:

- 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen

- 2004/108/EWG vom 15/12/04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen -93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.

Allgemeine Sicherheit

Stellen Sie bitte sicher, dass das Belüftungsgitter des Gebläses niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Belüftung zur Kühlung der elektronischen Teile.

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

- Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.

- Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

- Das Glaskeramikkochfeld ist stoßfest; dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen springen (oder sogar zerbrechen). Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienststelle.

- Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit heißen Kochfeldteilen gelangt.

- Bitte berücksichtigen Sie, dass die Kochzonen noch für ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).

• Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonders auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch heißen oder warmen Oberflächen belassen, können sie das Kochfeld dauerhaft beschädigen.
• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Schauen Sie nicht zu intensiv auf die eingeschalteten Halogen-Kochzonen, soweit vorhanden.
• Legen Sie bitte keine Metallgegenstände (Messer, Löffel, Deckel usw.) auf das Kochfeld; sie könnten sehr heiß werden.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
• Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern.

Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Händler wenden.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen.

! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur täglichen Pflege genügt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.
• Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspülen und sorgfältig abzutrocknen.
• Starke Verschmutzungen lassen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
• Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerreste müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen. Es empfiehlt sich, diese Nachbehandlung bei lauwarmem oder abgekühltem Gerät vorzunehmen.
• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Rückstände der Reinigungsmittel könnten sich nämlich bei der nächsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen)

Auf den Edelstahlteilen könnten Flecken zurückbleiben, sollte stark kalkhaltiges Wasser oder phosphorhaltiges Spülmittel für längere Zeit darauf vorhanden sein.

Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspülen und abzutrocknen. Wird versehentlich Wasser darauf verschüttet, muss es sofort sorgsam getrocknet werden.

! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehr ähnlich ist. Verwenden Sie bitte keine Produkte zur Reinigung und Entfettung, die nicht für Aluminium geeignet sind.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sie bitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur Befestigung der seitlichen Zentrierungsfedern dienen;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel;
3. nehmen Sie das Kochfeld aus dem Möbelausschnitt heraus.

! Wir empfehlen dringlich, Innenmechanismen nicht eigenhändig zu reparieren. Kontaktieren Sie bei Störungen bitte den Kundendienst.

Praktische Ratschläge zum Einsatz des Gerätes

So gibt Ihnen Ihr Kochfeld sein Bestes:

- Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfekt auf der Kochzone aufliegt.

- Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und somit die gesamte Wärme genutzt wird.

• Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.

Technische Beschreibung der Modelle

DE

In den angeführten Tabellen werden, Modell für Modell, die Energiebedarfswerte, die Art der Heizelemente und der Durchmesser einer jeden Kochzone ausgewiesen.

Kochfelder	KEM KEM 645 D X		645 KEM 646 DOC
Kochzonen Leistung (W) Durchmesser (mm) Leistung (W) Durchmesser (mm)
Hinten links A 2500	210 A 2500 210
Hinten rechts H 1400	160 H 1400 160
Vorne links H 1200	145 A 1200 145
Vorne rechts HD 1700	700/700 180/120	HD 1700/700	180/120
Gesamtleistung	6800		6800

Kochfelder	KRM 640 CKRM 640 X		KRM 641 D X
Kochzonen Leistung (W) Durchmesser (mm) Leistung (W) Durchmesser (mm)
Hinten links	H 2300	210	HD 2200/800	210/140
Hinten rechts H 1400	160 H 1400 160
Vorne links H 1200	145 H 1200	145
Vorne rechts	H 1800 180 H 1800		180
Gesamtleistung	6700		6600

Kochfelder	KRM 630 C
Kochzonen Leistung (W) Durchmesser (mm)
Hinten links	H 2500 210
Hinten rechts H 1400 160
Vorne Mitte	HO 2400/1600/600	170x260
Gesamtleistung	6300

Legende:

H = hilight einfach

HD = hilight doppelt

HO = hilight oval

A = Halogen einfach

KEM 645 D C

KEM 645 D X

KEM 646 D C

KRM 640 C

KRM 640 X

KRM 641 D X

KRM 630 C

Inhaltsverzeichnis

Installation, 34-36

Montage

Elektrischer Anschluss
