Tipo de produto	Martelete perfurador a bateria sem fio
Marca	Hitachi
Modelo	DH 36DL
Tensão da bateria	36 V Li-ion
Capacidade da bateria	2,6 Ah (BSL3626)
Velocidade sem carga	0 - 1100 min⁻¹ (modo Power)
Frequência de percussão	0 - 4500 min⁻¹
Capacidade de perfuração em aço	13 mm
Capacidade de perfuração em concreto	26 mm
Capacidade de perfuração em madeira	30 mm
Peso (com bateria)	3,9 kg
Modos de operação	Rotação + percussão, rotação apenas, percussão apenas (modelo DAL)
Carregador	UC36YRL (tempo de carga aproximadamente 80 min)
Acessórios incluídos	Punho lateral, medidor de profundidade, carregador, caixa de plástico, bateria adicional, tampa da bateria
Modos de potência	Save (economia) e Power (potência total)
Proteção da bateria	Desligamento automático em caso de sobrecarga, descarga ou superaquecimento
Manutenção e limpeza	Limpar com um pano seco ou levemente ensaboado; não usar solventes
Segurança	Usar proteção auditiva, máscara antipoeira, usar o punho auxiliar
Peças de reposição e reparabilidade	Contatar um centro de assistência técnica autorizado Hitachi para qualquer reparo

Perguntas frequentes - DH 36DL HITACHI

Como trocar a broca no Hitachi DH 36DL?

Para trocar a broca, puxe completamente o prendedor deslizante localizado no porta-ferramenta (SDS-plus) e remova a broca antiga. Insira a nova broca girando até travar, depois verifique se está bem fixa puxando-a.

Como recarregar a bateria do DH 36DL?

Use o carregador UC36YRL. Conecte o carregador à tomada, insira a bateria completamente, a luz vermelha acende durante a carga. Ela pisca em vermelho quando a carga estiver concluída (aproximadamente 80 minutos para uma bateria BSL3626). Não recarregue em temperatura abaixo de 0°C ou acima de 40°C.

O que são os modos Save e Power?

O botão de seleção permite alternar entre o modo Save (força de percussão reduzida, para brocas finas <5 mm) e o modo Power (força máxima, para brocas >5 mm ou perfuração em madeira/metal). Não use o modo Save para furar madeira (risco de superaquecimento do motor).

Como usar o coletor de pó (B)?

Insira o coletor de pó (B) pela ponta da broca alinhando com a ranhura do punho. Pressione-o contra a superfície de concreto antes de ativar a ferramenta para evitar que gire. Use-o apenas para perfuração de concreto e esvazie as partículas a cada 2 a 3 furos.

Que graxa usar para a manutenção do DH 36DL?

Use a graxa especificada FG-6A da Hitachi. Uma graxa inadequada pode causar mau funcionamento. Para a substituição, consulte um agente de manutenção autorizado.

Como armazenar a ferramenta e a bateria?

Guarde o martelo perfurador em um local com temperatura inferior a 40°C, fora do alcance de crianças. Antes de armazenar a bateria, remova lascas e poeira, e não a guarde com objetos metálicos (risco de curto-circuito). Use a tampa da bateria para proteger os terminais.

Posso furar metal ou madeira com o DH 36DL?

Sim, mas apenas no modo rotação apenas (sem percussão). Use o mandril porta-broca e o adaptador de mandril (acessórios opcionais). Para madeira, faça primeiro um furo piloto para os parafusos. Nunca fure madeira no modo Save.

A função 'percussão apenas' está disponível no DH 36DL?

Sim, apenas no modelo DH 36DAL (com 'A' no nome). Os modelos DH 36DL (sem 'A') não possuem essa função. Para o DH 36DAL, gire a alavanca para o símbolo 'T' (percussão apenas) para usar cinzéis ou pontas.

O que fazer se a bateria não carregar?

Verifique se a temperatura está entre 0°C e 40°C. Se a luz do carregador piscar rapidamente em vermelho, limpe os terminais ou remova corpos estranhos. Se o problema persistir, a bateria ou o carregador pode estar com defeito; contate um centro de assistência técnica autorizado.

Quais proteções de segurança devo usar?

Use sempre proteção auditiva (nível de ruído até 103 dB), uma máscara antipoeira para evitar inalar poeiras nocivas, e use o punho lateral fornecido para manter o controle da ferramenta. Evite qualquer contato com a broca após o uso (quente).

MANUAL DE UTILIZADOR DH 36DL HITACHI

Leia todas as instruções e avisos de segurança

Se não seguir todas as instruções e os avisos, pode provocar um choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo "ferramenta eléctrica" em todos os avisos refere-se à sua ferramenta ligada à corrente (com fios) ou à ferramenta eléctrica a baterias (sem fios).

1) Segurança da área de trabalho

a) Mantenha a área de trabalho limpa e bem iluminada.
As áreas escuras ou cheias de material são propícias aos acidentes.
b) Não trabalhe com ferramentas eléctricas em ambientes explosivos, tais como na presença de líquidos inflamáveis, gases ou pó.
As ferramentas eléctricas criam faíscas que podem inflamar o pó dos fumos.
c) Mantenha as crianças e outras pessoas afastadas quando trabalhar com uma ferramenta eléctrica.
As distracções podem fazer com que perca controlo.

a) As fichas da ferramenta eléctrica devem corresponder às tomadas.
Nunca modifique a ficha.
Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra.
As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos.

b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigoríficos.

Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra.

c) Não exponha ferramentas eléctricas à chuva ou condições de humidade.

d) Não abuse do fio. Nunca utilize o fio para transportar, puxar ou desligar a ferramenta eléctrica.

Mantenha o fio afastado do calor, óleo, margens afiadas ou peças em movimento.

Os fios danificados ou entrelaçados podem aumentar o risco de choques eléctricos.

e) Quando trabalhar com uma ferramenta eléctrica no exterior, utilize uma extensão adequada para utilização exterior.

A utilização de um fio adequado para utilização no exterior reduz o risco de choques eléctricos.

f) Se não for possível evitar a utilização de uma máquina eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (RCD).

A utilização de um RCD reduz o risco de choque eléctrico.

3) Segurança pessoal

a) Mantenha-se alerta, esteja atento ao que está a fazer e utilize senso comum quando trabalhar com uma ferramenta eléctrica.

Não utilize uma ferramenta eléctrica quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos.

Um momento de desatenção enquanto trabalha com ferramentas eléctricas pode resultar em ferimentos pessoais graves.

b) Utilize equipamento de protecção pessoal. Utilize sempre protecção para os olhos.

O equipamento de protecção, tal como uma máscara de pó, sapatos de segurança anti-derrapantes, chapéu rígido ou protecção auricular utilizados para condições adequadas reduzirá os ferimentos pessoais.

c) Evite ligar por acidente. Certifique-se de que o interruptor está na posição de desligado antes de ligar a fonte de alimentação e/ou bateria, levantar ou transportar a ferramenta.

Transportar ferramentas eléctricas com o dedo no interruptor ou activar ferramentas que estão com o interruptor ligado é propício a acidentes.

d) Remova qualquer chave de parafusos ou chave-inglesa de regulação antes de ligar a ferramenta. Uma chave-inglesa ou de parafusos ligada à parte rotativa da ferramenta pode provocar ferimentos pessoais.

e) Não se estique. Mantenha sempre o controlo e equilíbrio adequados. Isto permite obter um melhor controlo da ferramenta em situações inesperadas.

f) Use vestuário adequado. Não use roupas largas ou jóias. Mantenha o cabelo, roupas e luvas afastados das peças móveis.

As roupas largas, jóias ou cabelo comprido podem ser apanhados em peças móveis.

g) Se forem fornecidos dispositivos para a ligação de extractores de pó e dispositivos de recolha, certifique-se de que estes estão ligados e são utilizados adequadamente.

A utilização de uma recolha de pó pode reduzir os perigos relacionados com o pó.

4) Utilização da ferramenta e manutenção

a) Não force a ferramenta eléctrica. Utilize a ferramenta correcta para a sua aplicação.

A ferramenta correcta fará o trabalho melhor e com mais segurança à velocidade para a qual foi concebida.

b) Não utilize a ferramenta eléctrica se o interruptor não a ligar ou desligar.

Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser reparada.

c) Desligue a ficha da rede antes e/ou a bateria da ferramenta eléctrica antes de efectuar quaisquer regulações, mudar os acessórios ou guardar ferramentas eléctricas.

Tais medidas de segurança de prevenção reduzem o risco de ligar a ferramenta eléctrica acidentalmente.

d) Guarde as ferramentas eléctricas fora do alcance de crianças e não permita que pessoas não habituadas à ferramenta eléctrica ou estas instruções trabalhem com a ferramenta.

As ferramentas eléctricas são perigosas nas mãos de utilizadores inexperientes.

e) Efectue a manutenção de ferramentas eléctricas. Verifique a existência de desalinhamentos ou dobragens das peças móveis, quebras de peças e quaisquer outras condições que possam afectar o funcionamento das ferramentas eléctricas.

Se danificada, mande reparar a ferramenta antes de utilizar.

Muitos acidentes são causados por ferramentas com má manutenção.

f) Mantenha as ferramentas de corte afiadas e limpas.
As ferramentas de corte com uma manutenção adequada e extremidades afiadas são menos propensas a dobrar e mais fáceis de controlar.

g) Utilize a ferramenta eléctrica, acessórios e pontas de ferramentas, etc., de acordo com estas instruções, tomando em consideração as condições de trabalho e o trabalho a ser efectuado. A utilização de uma ferramenta eléctrica para operações diferentes das concebidas pode resultar num mau funcionamento.

5) Utilização e manutenção da ferramenta com bateria

a) Apenas é recarregável com o carregador especificado pelo fabricante. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.

b) Utilize ferramentas eléctricas apenas com as baterias especialmente concebidas.

A utilização de quaisquer outras baterias poderá criar um risco de ferimentos e incêndios.

c) Quando não estiver a ser utilizada uma bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objectos metálicos pequenos que possam fazer uma ligação de um terminal para o outro.

Fazer curto-circuito dos terminais da bateria poderá causar queimaduras ou um incêndio.

d) Em condições abusivas, poderá ser ejectado líquido da bateria. Evite o contacto. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica.

O líquido ejectado da bateria poderá provocar irritações ou queimaduras.

6) Manutenção

a) Faça à manutenção da sua ferramenta eléctrica por um pessoal de reparação qualificado e utilize apenas peças de substituição idênticas.

Isto garantirá que a segurança da ferramenta eléctrica é mantida.

AVISO

Mantenha afastadas das crianças e pessoas doentes. Quando não estiverem a ser utilizadas, as ferramentas devem ser guardadas fora do alcance de crianças e pessoas doentes.

AVISOS DE SEGURANÇA PARA O MARTELO PERFURADOR

A exposição ao ruído pode provocar a perda de audição.

1. Utilize as empunhadeiras auxiliares fornecidas com a ferramenta.

A perda de controlo pode provocar lesões.

1. Recarregue sempre a bateria numa temperatura entre 0° e 40°C.

Uma temperatura de menos de 0°C provocará uma recarga excessiva, o que é perigoso. A bateria não pode ser recarregada numa temperatura mais alta que 40°C.

A temperatura mais apropriada para a recarga é entre 20° e 25°C.

1. Não use o recarregador continuamente. Quando se termina uma recarga, deixe o recarregador descansar por cerca de 15 minutos antes da próxima recarga de bateria.

2. Não deixe que materiais estranhos entrem no orifício de conexão da bateria recarregável.

3. Não desmonte nunca a bateria recarregável nem o recarregador.

4. Nunca provoque curto-circuito na bateria recarregável. Ao fazer isso, a bateria provocará uma grande corrente elétrica e um sobreaquecimento., podendo resultar em queima ou danos à bateria.

5. Não jogue a bateria no fogo. Queimando-se, ela pode explodir.

6. Ao usar este aparelho continuamente, ele pode se sobreaquecer, danificando o motor e o interruptor. Deixe o aparelho descansar durante aproximadamente 15 minutos.

7. Não insira nenhum objeto nas frestas de ventilação do recarregador. Inserir objetos metálicos ou inflamáveis nesses locais provocará riscos de choques elétricos ou danos ao recarregador.

8. O uso de uma bateria exaurida danifica o recarregador.

9. Ao furar uma parede, chão ou teto, verifique se há cabos elétricos, etc. embutidos nesses locais.

10. Leve a bateria à loja onde você a comprou assim que a vida útil da bateria após a recarga começar a ficar muito curta para uso prático. Não descarte a bateria velha.

11. Use dispositivos de protecção auditiva A exposição ao ruído pode provocar a perda de audição.

12. Não toque na broca durante ou imediatamente depois da operação. Ela fica muito quente durante a operação e pode causar graves queimaduras.

13. Utilize as empunhadeiras auxiliares fornecidas com a ferramenta. A perda de controlo pode provocar lesões.

14. Sempre segure com firmeza o cabo do corpo e a empunhadura lateral da ferramenta elétrica. De outra forma, a força contrária produzida pode resultar numa opéração incorreta e mesmo perigosa.

15. Use uma máscara de poeira Não inale as poeiras nocivas produzidas nos trabalhos de perfuração e burilagem. As poeiras podem pôr em perigo a sua saúde e a dos que o rodeiam.

PRECAUÇÕES PARA A BATERIA DE IÕES DE LÍTIO

Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de protecção para impedir a transmissão de corrente.

Nos casos 1 e 2 descritos em baixo, quando utilizar este produto, mesmo que esteja a premir o botão, o motor poderá parar. Isto não constitui uma avaria, sendo o resultado da função de protecção.

1. Quando a carga restante da bateria se esgotar (a tensão da bateria desce para cerca de 14V (DH25DL, DH25DAL) / cerca de 20V (DH36DL, DH36DAL)), o motor pára. Nesse caso, carregue-a imediatamente.

2. Se a ferramenta estiver sobrecarregada, o motor poderá parar. Nesse caso, solte o botão da ferramenta e elimine as causas da sobrecarga. De seguida, pode voltar a utilizá-la.

Além disso, tenha em consideração os seguintes avisos e precauções.

AVISO

Para evitar antecipadamente qualquer fuga na bateria, produção de calor, emissão de fumo, explosão e ignição, certifique-se de que toma as seguintes precauções.

1. Certifique-se de que limalhas e pó não se acumulam na bateria.
   ○Durante o trabalho, certifique-se de que limalhas e pó não caem na bateria.
   ○Certifique-se de que qualquer limalha e pó que caia na ferramenta durante os trabalhos não se acumulam na bateria.
   ○Não guarde uma bateria não utilizada num local exposto a limalhas e ao pó.
   ○Antes de guardar uma bateria, remova quaisquer limalhas e pó que possam existir na mesma e não a guarde com peças metálicas (parafusos, pregos, etc.).
2. Não perfure a bateria com objectos afiados como pregos, não lhe bata com um martelo, e não pise, arremesse, nem submeta a bateria a impactos físicos severos.
3. Não utilize uma bateria que pareça estar danificada ou deformada.
4. Não utilize a bateria com a polaridade invertida.
5. Não a ligue directamente a quaisquer tomadas eléctricas ou tomadas de isqueiro de automóvel.
6. Não utilize a bateria para fins que não os especificados.
7. Se a bateria não carregar completamente mesmo após ter passado o tempo de recarga especificado, pare imediatamente de a recarregar.
8. Não coloque nem submeta a bateria a temperaturas elevadas ou a alta pressão, como as de um forno microondas, secador, ou recipiente de alta pressão.
9. Afaste-a imediatamente do fogo quando fugas ou maus odores forem detectados.

10. Não utilizar em locais onde seja produzida uma forte electricidade estática.

11. Se a bateria apresentar fugas, maus odores, produção de calor, descoloração ou deformações, ou parecer funcionar de forma anormal durante a utilização, recarga ou armazenamento, removada imediatamente do equipamento ou do carregador de baterias e pare de a utilizar.

CUIDADO

1. Se o líquido vertido pela bateria entrar nos seus olhos, não os esfregue e lave-os bem com água fresca e limpa como água da torneira e contacte imediatamente um médico. Se não for tratado, o líquido pode provocar problemas nos olhos.
2. Se o líquido verter para a sua pele ou roupa, lave-as imediatamente com água limpa como água da torneira. Existe a possibilidade do líquido provocar irritação cutânea.
3. Se se deparar com ferrugem, maus odores, sobreaquecimento, descoloração, deformações e/ou outras irregularidades ao utilizar a bateria pela primeira vez, pare de utilizá-la e devolva-a ao seu fornecedor ou vendedor.

AVISO

Se um objecto estranho condutor de electricidade entrar nos terminais da bateria de iões de lítio, pode ocorrer um curto-circuito, com o consequente risco de incêndio. Obedeça às indicações seguintes quando guardar a bateria.

○Não coloque rebarbas, pregos, fio de aço, fio de cobre ou qualquer outro tipo de fios na mala de armazenamento.

○Instale a bateria na ferramenta eléctrica ou guarde-a em segurança premindo a tampa da bateria até que os orifícios de ventilação estejam ocultos, para evitar curtos-circuitos (Consulte a Fig. 1).

ESPECIFICAÇÕES

FERRAMENTA ELÉTRICA

Modelo DH25DL DH25DAL DH36DL DH36DAL
Sem velocidade Save/Power 0 - 550 min			-1 / 0 - 1100 min-1
Coeficiente de impacto em velocidade máxima Save/Power			0 - 2250 min-1 / 0 - 4500 min-1
Capacidade	Perfuração Aço	Concreto 26 mm
		13 mm
		Madeira 30 mm
	Aparafusamento	Parafuso para madeira	6,2 mm (diâmetro) × 40 mm (comprimento)
Bateria recarregável			BSL2530: Li-ion 25,2 V (3,0 Ah 14 células)		BSL3626: Li-ion 36 V (2,6 Ah 20 células)
Peso 3,5 kg 3,6 kg 3,9 kg 4,0 kg

Não use o modo "SAVE" ao fazer furos com a broca para madeira, pois existe a possibilidade de o motor fundir.

RECARREGADOR

Model	UC36YRL
Voltagem de recarga	25,2 V 36 V
Peso	0,9 kg

ACESSÓRIOS-PADRÃO

DH25DL (2SLRK)DH25DAL (2SLRK)
	1 Empunhadura lateral ........ 12 Sonda de profundidade .... 13 Recarregador .... 14 Estojo de plástico .... 15 Bateria extra .... 16 Tampa da bateria .... 1
DH36DL (2SLRK)DH36DAL (2SLRK)
	1 Empunhadura lateral .... 12 Sonda de profundidade .... 13 Recarregador .... 14 Estojo de plástico .... 15 Bateria extra .... 16 Tampa da bateria .... 1

Os acessórios-padrão estão sujeitos a mudanças sem aviso prévio.

Pode ser conveniente ter à mão baterias extras.

1. Perfuração de furos para ancoragem de tubos (rotação + martelada)

○Broca (cabo cônico) e adaptador de cabo cônico

Adaptador de cabo cônico (cabo SDS-plus)

Cavilha

Adaptador de cabo cônico

Modo cônico	Broca aplicável
Mordente cônico (N° 1) (cabo cônico)	Broca	11,0 - 17,5 mm
Mordente cônico (N° 2) (cabo cônico)	Broca	21,5 mm
Cone A	O adaptador de cabo cônico formado de cone A ou cone B é fornecido como acessório opcional, porém a broca para ele não é fornecida.
Cone B

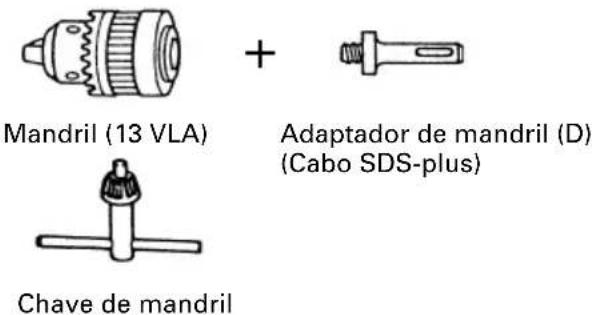

○Mandril de 13 mm de martelo perfurador

Chave de mandril

3. Montagem de âncora (rotação + martelada)

○Adaptador de montagem de âncora (para martelo perfurador)

Tamanho da âncora

W1/4"

W5/16"

W3/8"

○Adaptador de montagem de âncora (para martelo manual)

4. Operação de colocação de parafuso com Âncora Química. (rotação e martelagem)

1. Operação de trituração (apenas para martelagem) (Somente o modelo DH25DAL e DH36DAL) Ponta principal (Tipo Redondo) (cabo SDS-plus)

Ponta principal (tipo quadrado) (cabo SDS-plus)

6. Abertura de ranhura e alinhamento (apenas para martelagem)

8. Fazer furos e aparafusar (somente rotação)

○Mandril, adaptador de mandril (G), parafuso especial e chave de mandril

Chave de mandril

9. Fazer furos (somente rotação)

○Montagem de mandril de 13 mm (inclui chave de mandril) e mandril (para perfurar em aço ou madeira)

10. Aparafusar (somente rotação)

N° do palhetão	Tamanho do parafuso	Comprimento
No. 2 3 – 5 mm 25 mm
No. 3 5 – 8 mm 25 mm

11. Receptáculo de poeira, Coletor de poeira (B)

Os acessórios opcionais estão sujeitos a mudanças sem aviso prévio.

APLICAÇÕES

Função de rotação e martelagem

○Para fazer furos de âncora

○Para fazer furos no concreto

○Para fazer furos em azulejos

Função de rotação apenas

○Para fazer furos em aço ou madeira (com acessórios opcionais)

○Aperto de parafusos de fixação e parafusos para madeira (com acessórios opcionais)

Função apenas para martelagem (Somente o modelo DH25DAL e DH36DAL)

○Burilamento leve de cimento, cavamento da ranhura e alinhamento.

RETIRADA/INSTALAÇÃO DA BATERIA

1. Retirada da bateria

Segure o cabo firmemente e empurre a lingüeta da bateria para retirá-la (ver Figs. 1 e 2).

CUIDADO:

Nunca provoque curto-circuito na bateria.

2. Instalação da bateria

Insira a bateria alinhando a guia da grade da bateria e o do estojo. Certifique-se de que a bateria está fixada com firmeza.

RECARGA

Antes de utilizar a ferramenta, carregue a bateria do seguinte modo.

1. Ligue o cabo elétrico do recarregador numa tomada de corrente alternada

Quando estiver conectado, a lâmpada piloto do recarregador vai piscar em vermelho (Em intervalos de 1 segundo).

2. Insira a bateria no recarregador

Introduza firmemente a bateria, até que entre em contacto com o fundo do compartimento das baterias.

CUIDADO

○Se a bateria for inserida na direção inversa, não somente será impossível recarregá-la como também pode causar problemas no carregador como, por exemplo, deformação no terminal de recarga.

3. Recarga

A recarga se inicia ao inserir a bateria no recarregador e a lâmpada piloto se acenderá continuamente em vermelho.

Quando a bateria ficar completamente recarregada, a lâmpada piloto vai piscar em vermelho (Em intervalos de 1 segundo) (Veja Quadro 1).

(1) Indicação da lâmpada piloto

As indicações da lâmpada piloto serão como as mostradas na Quadro 1, de acordo com a condição do recarregador ou da bateria recarregável.

Quadro 1

Indicações das lâmpadas
Antes da recarga	Pisca (VERMELHO)	Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo)
Durante a recarga	Acende (VERMELHO)	Fica continuamente acesa
Recarga completa	Pisca (VERMELHO)	Acende-se por 0,5 segundo. Não se acende por 0,5 segundo. (desliga-se por 0,5 segundo)
Recarga impossível	Pisca (VERMELHO)	Acende-se por 0,1 segundo. Não se acende por 0,1 segundo. (desliga-se por 0,1 segundo)	Defeito na bateria ou no carregador.
Standby em caso de sobreaquecimento	Acende (VERDE)	Fica continuamente acesa	Bateria sobreaquecida. Não é possível carregar (a carga inicia quando a bateria arrefecer).

NOTA: Quando se encontra em standby para arrefecimento da bateria, o UC36YRL arrefece a bateria sobreaquecida através da ventoinha.

(2) Quanto a temperaturas da bateria recarregável As temperaturas das baterias recarregáveis são as mostradas no quadro abaixo. As baterias que se aqueceram devem ser esfriadas por um tempo antes de serem recarregadas.

(3) Quanto ao tempo de recarga Dependendo do tipo de bateria, o tempo de recarga será como mostra a Quadro 3.

Quadro 3 Tempo de recarga (a 20° C)

NOTA: O tempo de recarga pode variar conforme a temperatura e a voltagem da fonte de energia.

1. Desconecte da tomada o cabo de energia do recarregador

2. Segure o recarregador firmemente e puxe a bateria para fora

NOTA

Não esqueça de retirar a bateria do recarregador depois da utilização, e de guardá-la de forma correta.

CUIDADO

○Se a bateria for carregada enquanto estiver quente por ter permanecido por um longo tempo em local sujeito à luz direta do sol, ou porque acabou de ser usada, a lâmpada-piloto do carregador se acende no verde. Nesse caso, primeiro deixe a bateria esfriar para depois iniciar a recarga.

○ Quando a lâmpada piloto piscar em vermelho rapidamente (em intervalos de 0,2 segundo), verifique se existe algum objeto estranho no orifício de instalação do recarregador da bateria. Caso exista, retire-o de lá imediatamente. Se não houver nenhum objeto estranho, é provável que a bateria ou o recarregador estejam com defeito. Leve ambos até o serviço autorizado.

○Visto que o micro computador integrado leva cerca de 3 segundos a confirmar a extracção da bateria em carga com UC36YRL, aguarde um mínimo de 3 segundos antes de a recolocar para continuar o processo de carregamento. Se a bateria for novamente inserida dentro de 3 segundos, a bateria poderá não ser correctamente carregada.

Quanto à descarga elétrica no caso de novas baterias, etc.

Como a substância química interna das novas baterias e daquelas que não foram usadas por um prolongado período não está ativada, pode haver uma pequena descarga elétrica ao usá-las pela primeira e segunda vez. Este fenômeno é temporário e o tempo normal requerido para a recarga será restabelecido depois da recarregar a bateria umas duas ou três vezes.

Como prolongar a vida útil das baterias

(1) Recarregue as baterias antes que elas se descarreguem completamente.
Quando sentir que a potência da ferramenta enfraquece, pare de usá-la e recarregue a bateria. Se continuar a usar a ferramenta e descarregar a corrente elétrica, a bateria pode se danificar e sua vida útil ficará menor.
(2) Evite fazer a recarga em altas temperaturas. Um bateria recarregável se aquece imediatamente depois do uso. Se ela for recarregada imediatamente depois de ter sido usada, sua substância química interna pode deteriorar e sua vida útil pode diminuir. Deixe a bateria descansar e recarregue-a somente depois que ela tiver esfriado por algum tempo.

ANTES DA OPERAÇÃO

1. Montagem da broca (Fig. 4, 5)

CUIDADO:

Para evitar acidentes, certifique-se de desligar o interruptor.

NOTA:

Ao utilizar ferramentas como brocas, etc., certifique-se de usar peças genuínas indicadas por nossa companhia.

(1) Limpe a parte da haste da broca.
(2) Insira a broca torcendo-a no suporte da ferramenta até que ela se trave sozinha. (Fig. 4)
(3) Verifique o travamento puxando a broca para fora.
(4) Para retirar a broca, puxe completamente a garra na direção da seta e puxe a broca para fora.

1. Verifique se a bateria está montada corretamente.

2. Instalação do receptáculo de poeira ou do coletor de poeira (B) (Acessórios opcionais) (Fig. 6, Fig. 7) Para uma operação mais fácil, ao utilizar um martelo perfurador para fazer furos para cima, prenda um receptáculo de poeira ou um coletor de poeira (B) para recolher a poeira ou partículas que se soltam durante a operação.

○Instalação do receptáculo de poeira Use o receptáculo de poeira prendendo-o à broca, como mostra a Fig. 6. Ao utilizar uma broca que possua um diâmetro grande, aumente o furo do centro do receptáculo de poeira com este martelo perfurador.

○Instalação do coletor de poeira (B) Ao utilizar o coletor de poeira (B), insira-o a partir da ponta da broca alinhando-o com a ranhura da garra. (Fig. 7)

CUIDADO:

○O receptáculo de poeira e o coletor de poeira (B) são para uso exclusivo de trabalho de perfuração no concreto. Não os utilize para trabalhos de perfuração em madeira ou em metal.

○Insira o coletor de poeira (B) completamente no mandril do aparelho principal.

○Ao ligar o martelo perfurador enquanto o coletor de poeira (B) estiver separado de uma superfície de concreto, esse coletor de poeira (B) vai girar junto com a broca. Certifique-se de ligar o interruptor depois de pressionar o receptáculo de poeira na superfície de concreto. Ao utilizar o coletor de poeira (B) preso a uma broca que possui mais de 190 mm de comprimento total, o coletor de poeira (B) não pode tocar a superfície de concreto e vai girar. Portanto, utilize o coletor de poeira (B) prendendo-o às brocas de comprimento total de 166 mm, 160 mm e 110 mm.

○Ao fazer perfurações, jogue as partículas depois de cada dois ou três furos.

○Substitua a broca depois de retirar o coletor de poeira (B).

4. Seleção do palhetão

As cabeças de parafusos ou os palhetões podem se danificar se uma broca não apropriada para o diâmetro do parafuso for utilizada para o trabalho de apertar os parafusos.

5. Verifique a direção da rotação da broca (Fig. 9)

A broca gira no sentido horário (vista pela parte detrás) quando se aperta o botão de pressão do lado R. (Fig. 9-a)

O lado L do botão de pressão é apertado para girar a broca no sentido antihorário. (Fig. 9-b)

6. Perfurações contínuas

O número de furos que podem ser feitos no concreto depois de uma recarga está na Quadro 4.

Quadro 4

Diám. de broca (mm)	Profundo (mm)	Número de perforaciones contínuas posibles (orificios)
		DH25DL/DH25DAL	DH36DL/DH36DAL
6,5 115	160
8,5 70	90
12,5 55	65
14,5 60	45 55
18 25	40
24 12	16
26 7 8

Estes dados são valores de referência. O número de furos que podem ser feitos varia de acordo com a agudeza da broca utilizada ou com as condições do concreto que está sendo perfurado.

CUIDADO:

Ao usar o aparelho continuamente, ele pode se sobreaquecer, levando a danos no motor e no interruptor.

Deixe o aparelho descansar por aproximandamente 15 minutos.

MODO DE USAR

PRECAUÇÕES para a bateria de iões de lítio

Para aumentar a vida útil, a bateria de iões de lítio está equipada com uma função de protecção para impedir a transmissão de corrente. Assim, se a ferramenta estiver sobrecarregada, o motor poderá parar. No entanto, isto não constitui uma avaria, sendo o resultado da função de protecção. Nesse caso, solte o botão da ferramenta e elimine as causas da sobrecarga.

1. Operação do interruptor

○Ao apertar o gatilho do interruptor, a ferramenta gira. Quando se solta o gatilho do interruptor, a ferramenta pára de funcionar.

○A velocidade de rotação do martelo perfurador pode ser controlada variando-se a força com que se aperta o gatilho do interruptor. A velocidade é baixa quando o gatilho do interruptor é apertado bem pouquinho e aumenta à medida em que se aperta o gatilho com mais força.

○Ao soltar o gatilho do interruptor, o freio será aplicado para que a ferramenta pare imediatamente de funcionar.

2. Rotação + Martelada

Alinhe a marca “▶” com a marca “T girando o selector para definir a função “Rotação + Martelada”. (Fig. 8-a, Fig. 8-b)

(1) Monte a ponta da broca.

(2) Aperte o gatilho do interruptor depois de aplicar a ponta da broca na posição de perfuração. (Fig. 10)

(3) Não é necessário de jeito nenhum empurrar o martelo perfurador com força. Basta empurrá-lo ligeiramente de maneira que a poeira da perfuração saia gradualmente.

CUIDADO:

Quando a broca toca a barra de ferro da construção, ela pára imediatamente e o martelo perfurador reagirá tendo um movimento de rotação. Portanto, segure com firmeza a empunhadura e a empunhadura lateral, como mostra a Fig. 10.

3. Somente rotação

Alinhe a marca “▶” com a marca “◀” girando o selector para definir a função “Somente Rotação”. (Fig. 8-a, Fig. 8-b)

Para fazer furos em madeira ou metal usando o mandril opcional e o adaptador de mandril, faça o que se segue.

Instalação do mandril e do adaptador de mandril. (Fig. 11)

(1) Prenda o mandril ao adaptador de mandril.

(2) A parte do cabo SDS-plus é a mesma da broca. Para prender o mandril, siga os mesmos passos descritos em "Montagem da broca".

CUIDADO:

○A aplicação de força maior que a necessária pode apressar o trabalho, mas também vai deteriorar a ponta da broca, além de reduzir a vida útil do martelo perfurador.

○As brocas podem se romper ao se retirar o martelo perfurador do orifício perfurado. Na retirada, é importante fazer um movimento de empurrar.

○Não tente utilizar o martelo perfurador na função de rotação e martelada com o mandril e o adaptador de mandril instalados nela, do contrário a vida útil da cada um dos componentes da máquina se reduzirá drasticamente.

4. Ao apertar parafusos de madeira (Fig. 13)

(1) Seleção de um palhetão de fenda apropriado Se possível, use parafusos de cabeça Philips já que o palhetão de fenda escorrega facilmente para fora das cabeças dos parafusos que só tem uma fenda.

(2) Aperto de parafusos na madeira

Antes de apertar os parafusos na madeira, faça orifícios-pilotos apropriados para eles na tábua de madeira. Aplique o palhetão nas ranhuras da cabeça do parafuso e aperte cuidadosamente os parafusos nos orifícios.

CUIDADO:

Preste atenção ao preparar o orifício-piloto apropriado para o parafuso, levando em consideração a dureza da madeira. Se o orifício for excessivamente pequeno ou raso demais, requerendo muito mais força para aparafusar, a rosca desse parafuso poderá em alguns casos se danificar.

5. Somente Martelada

Alinhe a marca “▶” com a marca “T rodando a alavanca de comutação para a função “Somente Martelada”. (Fig. 8-a)

(1) Instale a ponta touro ou o cinzel frio.

1. Utilização de sonda (Fig. 12)

(1) Afrouxe o botão da empunhadura lateral e insira a sonda no orifício de montagem do cabo.

(2) Ajuste a posição da sonda de acordo com a profundidade do orifício e aperte firmemente o botão.

1. Como usar o palhetão (cabo cônico) e o adaptador de cabo cônico.

(1) Monte o adaptador de cabo cônico no martelo perfurador. (Fig. 14)

(2) Monte o palhetão (cabo cônico) no adaptador de cabo cônico. (Fig. 14)

(3) Ligue a máquina e faça um furo na profundidade prescrita.

(4) Para retirar o palhetão (cabo cônico), insira a cavilha na ranhura do adaptador de cabo cônico e martele a cabeça da cavilha, apoiada em suportes. (Fig. 15)

1. Alternando entre os modos "POWER" e "SAVE" A força de martelagem do martelo pode ser aumentada ou diminuída conforme o uso pretendido, operando-se o seletor como mostra a Fig. 16. Ajuste a força para corresponder ao uso pretendido.

(1) Modo "SAVE" ... diminui a força de martelagem Pode-se evitar assim que brocas finas que possuem um diâmetro menor que 5 mm se entortem ou quebrem.

(2) Modo "POWER" ... aumenta a força de martelagem

○Pode ser usado para fazer furos de maneira rápida e eficiente quando as brocas que são usadas possuem um diâmetro maior que 5 mm.

○Pode ser usado para fazer furos em madeira ou metal.

CUIDADO:

Não faça furos na madeira no modo "SAVE". Existe a possibilidade de o motor se fundir porque ele se trava facilmente devido à baixa potência.

LUBRIFICAÇÃO

Este martelo perfurador utiliza lubrificante de baixa viscosidade, de maneira que possa ser usado por um longo período de tempo sem ser trocado. Caso haja vazamento causado por um parafuso frouxo, entre em contato com a oficina de assistência técnica autorizada mais próxima para troca de lubrificante.

Utilizar o martelo perfurador com perda de lubrificante provocará emperramento da máquina, reduzindo sua vida útil.

CUIDADO:

Esta máquina utiliza um lubrificante específico (FG-6A). O desempenho normal da máquina pode, portanto, ser afetado negativamente pelo uso de outro tipo de lubrificante. Utilize sempre nossos serviços de assistência técnica para realizar a troca do lubrificante.

MANUTENÇÃO E INSPEÇÃO

1. Inspeção da ferramenta

Como o uso de uma ferramenta sem fio diminui a eficiência e causa possíveis falhas no motor, afie ou troque a ferramenta assim que notar que ela está ficando cega.

1. Inspeção dos parafusos de fixação

Inspezione regularmente todos os parafusos de fixação e se certifique de que estão corretamente apertados. Caso algum parafuso esteja frouxo, reaperte-o imediatamente, do contrário existe risco de um grave acidente.

1. Manutenção do motor

A unidade de enrolamento do motor é o verdadeiro "coração" da ferramenta elétrica. Cuide bem para assegurar que o enrolamento não se danifique e/ou se molhe com óleo ou água.

1. Limpeza externa

Quando o berbequim aparafusadora estiver manchado, limpe-o com um pano macio e seco umedecido com água com sabão. Não utilize solventes clorídricos, gasolina ou solventes de tinta, pois eles derretem plásticos.

1. Armazenagem

Guarde o berbequim aparafusadora num local cuja temperatura seja menor que 40°C e fora do alcance de crianças.

1. Lista de peças para conserto

CUIDADO:

Consertos, modificações e inspeção de Ferramentas Elétricas da Hitachi devem ser realizados por uma Oficina Autorizada da Hitachi.

Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da Hitachi ao solicitar conserto ou manutenção.

Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.

MODIFICAÇÃO:

As Ferramentas Elétricas da Hitachi estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos.

Dessa forma, algumas peças podem mudar sem aviso prévio.

GARANTIA

Garantimos que a Hitachi Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado Hitachi.

NOTA:

Devido ao contínuo programa de pesquisa e desenvolvimento da HITACHI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.

Informação a respeito de ruídos e vibração do ar Os valores medidos foram determinados de acordo com a EN60745 e declarados em conformidade com a ISO 4871.

Nível de potência sonora ponderada A medida: 103 dB (A) Nível de pressão sonora ponderada A medida: 92dB (A) Imprecisão KpA: 3 dB (A)

Use proteção auditiva.

Os valores totais da vibração (soma do vector triax) são determinados de acordo com a norma EN60745.

[DH36DAL]

Perfuração com martelo em cimento: Valor de emissão de vibrações , HD = 18,6 m/s ^2 Incerteza de K = 1,5 m/s ^2

Valor equivalente de burilagem: Valor de emissão de vibrações ah, CHeq = 12,5 m/s ^2 Incerteza de K = 1,5 m/s ^2

[DH25DAL]

Perfuração com martelo em cimento: Valor de emissão de vibrações , HD = 16,7 m/s ^2 Incerteza de K = 1,5 m/s ^2

Valor equivalente de burilagem: Valor de emissão de vibrações ah, CHeq = 11,9 m/s ^2 Incerteza de K = 1,5 m/s ^2

AVISO

○O valor de emissão de vibrações durante a utilização da ferramenta eléctrica pode ser diferente do valor declarado, consoante as formas de utilização da ferramenta.
○Para identificar as medidas de segurança para proteger o operador, que são baseadas numa estimativa de exposição nas actuais condições de utilização (tendo em conta todas as partes do ciclo de funcionamento, tais como os tempos em que a ferramenta é desligada e quando está a funcionar ao ralenti, além do tempo de accionamento do gatilho).

DH25DL

Item No.	Part Name Q'TY
47 COLLAR		1
48 FIRST GEAR		1
49 SPACER		1
50 FINION		1
51 BALL BEARING 626VVC2PS2L		1
52	TAPPING SCREW (W/FLANGE) D4×16	4
53 O-RING (P-22)		1
54 BALL BEARING 608DDC2PS2L		1
55	ARMATURE AND PINION ASS'Y (INCLUD.50,54,57,58)	1
56 MAGNET 1
57 WASHER (A)		1
58 BALL BEARING 608DDC2PS2L		1
59 SPRING		2
60 BRUSH HOLDER		1
61 CARBON BRUSH		2
62 PUSHING BUTTON		1
63	TAPPING SCREW (W/FLANGE) D4×20	6
64 NAME PLATE		1
65 BATTERY BSL2530		2
66 HOUSING (A).(B) SET		1
67 FERRITE CORE		1
68 DC-SPEED CONTROL SWITCH		1
69 INTERNAL WIRE (RED)		1
70 INTERNAL WIRE (BLACK)		1
71 HITACHI LABEL		1
72 INTERNAL WIRE		1
73 BATTERY TERMINAL		1
74 CONTROLLER		1
75 HEAT SINK		1
76 SHIFT KNOB 1
77	MACHINE SCREW (W/WASHERS) M3×12	1
78 RUBBER HOLDER		1
79 NUT M4		2
80 GRIP COVER 1
81 MACHINE SCREW M4×8		2
501	SIDE HANDLE	1
502	DEPTH GAUGE	1
503	CHARGER (MODEL UC36YRL)	1
504	CASE	1
505	BATTERY COVER	1

Item No.	Part Name Q'TY
1 FRONT CAP 1
2 STOPPER RING 1
3 GRIP 1
4 BALL HOLDER 1
5 HOLDER PLATE 1
6 HOLDER SPRING 1
7 WASHER (B) 1
8 RETAINING RING FOR D20 SHAFT 1
9	TAPPING SCREW (W/FLANGE)D5×25	4
10 GEAR COVER (A) 1
11 OIL SEAL 1
12 SLEEVE 1
13 BALL BEARING 6904DDPS2L 1
14 SLEEVE (A) 1
15 RETAINING RING 37MM 1
16 STEEL BALL D7.0		1
17 CYLINDER		1
18 HITACHI PLATE		1
19 TAPPING SCREW D2.6×10		1
20 CHANGE LEVER (A)		1
21 O-RING (S-18)		1
22 SECOND GEAR		1
23 SPRING (A)		1
24 WASHER (A)		1
25 RETAINING RING D30		1
26 SECOND HAMMER		1
27 O-RING (1AP-20)		1
28 HAMMER HOLDER		1
29 O-RING (B)		1
30 DAMPER (A)		1
31 O-RING (C)		1
32 DAMPER HOLDER		1
33 STOPPER RING 1
34 STRIKER		1
35 O-RING (I.D. 16)		1
36 PISTON 1
37 WASHER (C) 2
38 O-RING (I.D. 72)		1
39 INNER COVER ASS'Y (INCLUD.51)		1
40 BALL BEARING 608DDC2PS2L		1
41 SECOND SHAFT (A)		1
42 WASHER (B) 1
43 CLUTCH SPRING		1
44 CLUTCH		1
45 PISTON PIN 1
46 RECIPROCATING BEARING		1
