MANUAL DE UTILIZADOR FI 56 KC.B INDESIT

Placa de identificação

Descrição do aparelho' 45

Vista de conjunto

Painel de comandos

Início e utilização' 46

Início do forno

Utilização do timer

Programas' 47-48

Programas de cozedura

Conselhos práticos para cozedura

Tabela de cozedura

precauções e conselhos' 50

Segurança geral

Eliminação

Economia e respeito do meio ambiente

Manutenção e cuidados' 51

Substituição da lâmpada

Assistência técnica

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda cessão ou mudança' assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (ve p em precauções e Conselho):

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais' materiais e a animais'

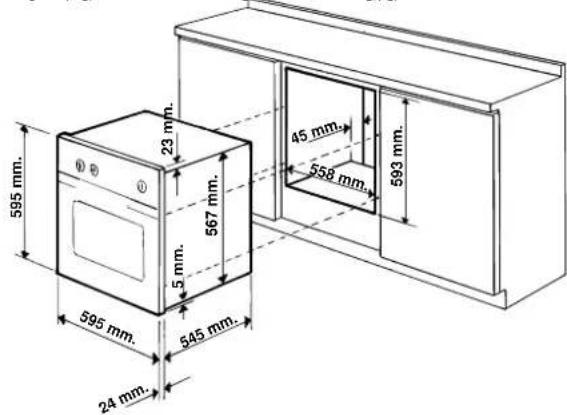

Encajxe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas:

• os painéis adjacentes ao forno devem ser de material resistente ao calor;
• no caso de móveis de madeira contraplacada: as cojas devem ser resistentes à temperatura de 100°C.

- para encaixar o forno' quer no caso de instalação sob uma banca (ve a a figura) quer em coluna' o móvel deve ter as seguintes medidas:

595 mm. 23 mm. 567 mm. 5 mm. 45 mm. 558 mm. 593 mm. 595 mm. 645 mm. 24 mm.

! Depois de ter encaixado o aparelho' não deve ser possível contacto com as partes eléctricas' As declarações de consumo' indicadas na placa de identificação' foram medidas para este tipo de instalação'

ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira' ou sobre uma tábua com uma abertura de pejo menos 45 x 560 mm. (ve p as figuras).

Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira' nos 4 furos situados na moldura ao redor.

! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta:

Ligação eléctrica

! Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir).

Montagem do cabo de fornecimento

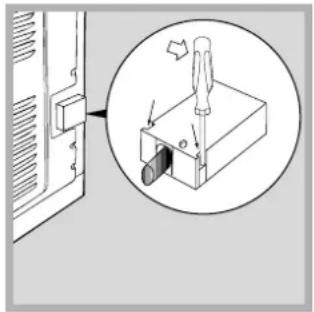

1. para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a figura).

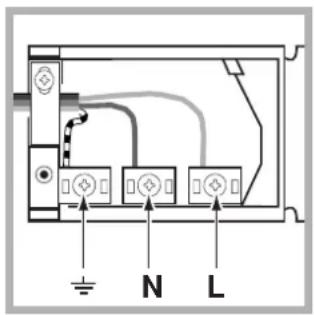

2' Instale o cabo de alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos dos contactos L-N-e' em seguida' prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L)

Amarelo-Verde ±= (veja a figura).

3' Prenda o cabo no respectivo grampo
4' Feche a tampa da caixa dos terminais

Ligação à rede do cabo de fornecimento eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede será necessário interpor entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contactos de 3 mm: na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança:

Antes de efectuar a ligação certifique-se que:

- a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir);
• a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir);
• a tomada seja compatível com a tomada do aparelho. Em caso contrário substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho' o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil

! O cabo não deve ser dobrado nem comprimido

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica)

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas:

PLACA DAS CARACTERÍSTICAS
Medidas	largura cm. 43,5altura cm. 32profundidade cm. 40
Volume	Litros 56
Ligações eléctricas	tensão de 220-230V ~ 50/60Hz ou 50Hz (veja a placa das características)potência máxima absorvida 2250W
ETIQUETA DE ENERGIA	Directiva 2002/40/CE acerca dos fornos eléctricos.Norma EN 50304Modelos com ventilação para refrigeração:Consumo de energia com convecção natural função de aquecimento: — TradicionalConsumo de energia da declaração de Classe com convecção forçada função de aquecimento:Cozedura MúltiplaModelos sem ventilação para refrigeração:Consumo de energia com convecção Forçada função de aquecimento: Cozedura MúltiplaConsumo de energia da declaração de Classe com convecção Natural função de aquecimento: — Tradicional
	Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:- 73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações- 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações- 93/68/CEE de 22/07/93 e posteriores modificações- 2002/96/CE

Vista de conjunto

painel de comandos pratelejra GRADE pratelejra BANDEJA PINGADEIRA GUIAS de escorrimento das pratelejras posição 5 posição 4 posição 3 posição 2 posição 1

Painel de comandos

Selector dos PROGRAMAS Selector do TIMER* Indicator luminoso TERMOSTATO P 0 5 45 15 30 max 220 60 180 140 100 Selector dos TERMOSTATO

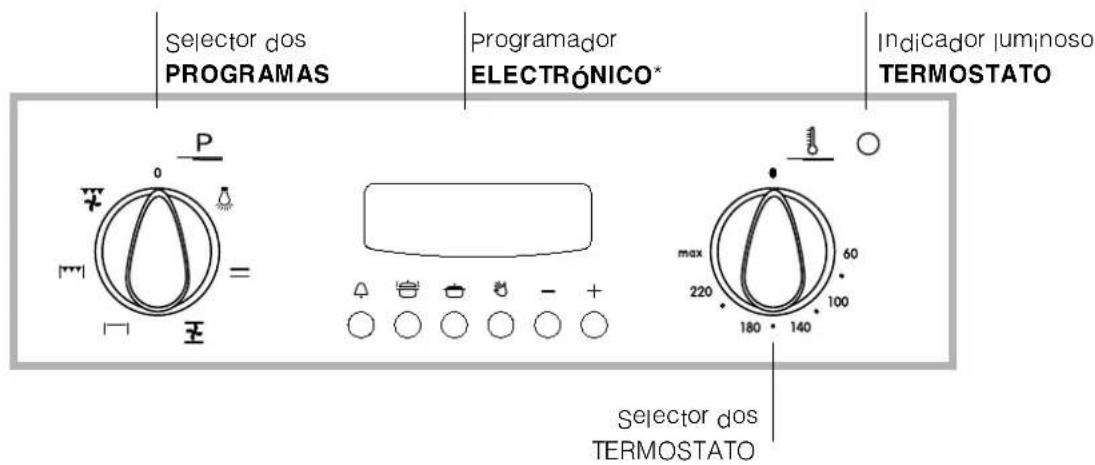

Selector dos PROGRAMAS programador ELECTRÓNICO* Indicador luminoso TERMOSTATO P - = - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +

* Há somente em alguns modelos

! Quando o acender pela primeira vez a conselhamos de fazer funcionar o forno vazio pelo menos durante uma hora com o termóstato posto à temperatura máxima e a porta fechada. Em seguida pode apagar abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substâncias empregadas para proteger o forno.

Início do forno

1. Para seleccionar o programa de cozedura que desejar' rode o selector dos PROGRAMAS
2. Para escolher a temperatura rode o selector do TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os programas).
3. O indicador luminosos do TERMOSTATO aceso fixo no painel dos comandos avisa que o pré aquecimento foi completado: coloque dentro os alimentos a serem cozidos:
   4' Durante a cozedura é sempre possível:
4. modificar o programa de cozedura mediante o selector de PROGRAMAS:
5. modificar a temperatura mediante o selector do TERMÓSTATO;
6. interromper a cozedura se recolocar o selector dos PROGRAMAS na posição "0"

! Coloque sempre os recipientes de cozedura sobre a grade fornecida

ventilação de arrefecimento

Para obter uma redução das temperaturas externas' alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que saj entre o painel de comandos e a porta do forno. No final da cozedura a ventoinha continua a funcionar até o forno arrefecer suficientemente.

! No final da cozedura' a ventoinha continua a funcionar até o forno arrefecer suficientemente

Luz do forno

Acende-se se for seleccionado mediante o selector dos PROGRAMAS Permanece acesa quando se seleccionar um programa de cozedura:

Utilização do timer \*

1. Antes de mais nada para dar corda na campainha é necessário rodar o selector do TIMER uma volta quase inteira na direcção dos pontejos do relógio
   2' Volte na direcção contrária aos ponteiros do relógio para configurar o tempo que desejar' faça coincidir os minutos indicados no selector do TIMER com a referência fixa do painel de comandos.
2. O timer é um contador de minutos: quando tiver passado o tempo, toca um sinal acústico.

! O timer não comando o forno para acender-se nem se apagar

Programas de cozedura

! Para todos os programas pode ser regulada uma temperatura entre 60°C e MÁX, excepto:

• GRILL (é aconselhável configurar somente em MÁX');
• GRATIN (é aconselhável não ultrapassar a temperatura de 200°C)

Programa de FORNO TRADIÇÃO

Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única pratelejra: com mais de uma pratelejra haverá má distribuição da temperatura.

Programa de COZEDURA MÚLTIPLA

Activam-se todos os elementos aquecedores (superior e inferior) e entra em funcionamento a ventojinha. Como o calor é constante e uniforme em todo o forno o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente.

Programa FORNO DE CIMA

Acende-se o elemento aquecedor superior. Esta função pode ser utilizada para retoques na cozedura:

Programade GRILL

Acende-se o elemento aquecedor superior: A temperatura muito alta e directa do grill possibilita corar imediatamente a superfície dos alimentos que como obstruem a saída dos líquidos' mantém o interior mais macio: A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de viteja ou vaca' entrecôte' filés' hambúrgueres et ... Alguns exemplos de utilização estão apresentados na parágrafo "Conselhos práticos para a cozedura" Coza com a porta do forno fechada.

Programa de GRATIN

Activa-se o elemento aquecedor superior e começa a funcionar a ventoinha. Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.

Conselhos práticos para cozedura

! Nas cozeđuras ventiladas não utilize as posições das prateleiras 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados'

! Nas cozeduras de GRILL e GRATIN' coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura):

COZEDURA MÚLTIPLA

• Utilize as posições 2 e 4 das prateleiras' coloque na 2 os alimentos que necessitarem de mais calor
• Coloque a bandeja pingadeira embaixo e a grade em cima

GRILL

- Coloque a grade na posição 3 ou 4' disponha os alimentos no centro da grade.

- É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato;

PIZZA

• Para cozer bem uma pizza utilize o programa de COZEDURA MJULTIPLA'
• Utilize uma forma de alumínio leve' apoie-a na grelha do forno' Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.
• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura:

Tabela de cozedura

Programas Alimentos		Peso (Kg.)	Posição das prateleiras	Pré aquecimento (minutos)	Temperatura aconselhada	Duração da cozedura (minutos)
Forno Tradicional	Pato	1	3	15	200	65-75
	Carne de vitela ou vaca assada	1	3	15	200	70-75
	Carne de porco assada	1	3	15	200	70-80
	Biscoitos (de massa tenra)	-	3	15	180	15-20
	Tortas doces	1	3	15	180	30-35
Cozedura Múltipla	Pizza (em 2 prateleiras)	1	2 e 4).	15	230	15-20
	Lasanha	1	3	10	180	30-35
	Cordeiro	1	2	10	180	40-45
	Frango assado com batatas	1+1	2 e 4).	15	200	60-70
	Cavala	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Bignés (em 2 prateleiras)	0.5	2 e 4).	10	190	20-25
	Biscoitos (em 2 prateleiras)	0.5	2 e 4).	10	180	10-15
	Pão-de-ló (em 1 prateleira)	0.5	2	10	170	15-20
	Pão-de-ló (em 2 prateleiras)	1	2 e 4).	10	170	20-25
	Tortas salgadas	1.5	3	15	200	25-30
Forno de cima	Retoques na cozedura - 3/4 15 220 -
Grill	Linguado e chocas	1	4	5	Max	8-10
	Espetinhos de calamares e camarão	1	4	5	Max	6-8
	Filé de bacalhau	1	4	5	Max	10
	Verduras na grelha	1	3 o 4	5	Max	10-15
	Bife de vitela	1	4	5	Max	15-20
	Costeletas	1	4	5	Max	15-20
	Hambúrgueres	1	4	5	Max	7-10
	Cavala	1	4	5	Max	15-20
	Tostas	n.° 4	4	5	Max	2-3
Gratinado	Frango na grelha	1.5	2	5	200	55-60
	Chocas	1.5	2	5	200	30-35

Possibilita programar o forno ou o grill nos funcionamentos:

• início posterior da cozedura com duração estabelecida;
• início imediato com duração estabelecida;
• contador de minutos

Função das tecias :

: duração da cozedura

: final da cozedura

: comutação manual

—: programação adjantar tempos

+: programação atrasar tempos

Como acertar o relógio digital

Depois da ligação à rede eléctrica ou depois de falta de corrente o mostrador piscará com: 0'00

• Prima contemporaneamente as teclas e e sucessivamente (dentro de 4 segundos) mediante as teclas — e + acerte a hora exacta Com a tecla + o tempo aumenta Com a tecla — o tempo diminui

É possível' se for preciso' acertar novamente a hora de duas maneiras:

1' Repetir todas as fases acima descritas
2: Premer a tecla e em seguida mediante as teclas — e +acertar o relógio

Funcionamento manual do forno

Depois de ter regulado a hora o programador passa automaticamente para a posição manual:

Observação: Prima a tecla para restabelecer o funcionamento manual depois de cada vez que cozer em "Automático"

Início da cozedura posterior com duração estabelecida

É preciso programar a duração da cozedura e a hora de final da cozedura: Suponhamos que o ecrã indique 10:00 horas

1. Girar os botões de comando do forno para a função e a temperatura desejada (por exemplo: forno estático 200°C)
   2° Prima a tecia e sucessivamente (dentro de 4 segundos) mediante as tecias — e +programe a duração desejada. Suponhamos programar uma cozedura de 30 minutos; aparece:

0·30

Ao soltar-se a tecla' depois de 4 segundos' será novamente visualizada a hora actual com o símbolo e a escrita "auto"

3' Prima a tecja e sucessivamente prima as tecjas — e até programar a hora do final da cozedura desejada' suponhamos às 13:00

13·00

4 Ao soltar a tecla' no ecrã' depois de 4 segundos' aparece a hora actual:

10·00

A escrita "auto" acesa recorda nos que foi realizada a programação da duração e do final da cozedura com funcionamento automático. Nesta altura o forno acende se automaticamente às 12:30 de modo que termine depois de 30 minutos. Quando o forno estiver aceso aparece a panelinha acesa durante toda a duração da cozedura. A qualquer momento se for premida a tecla é possível visualizar a duração programada; se for premida a tecla visualiza-se a hora de final de cozedura.

No final da cozedura' tocará o sinal acústico; para interrompê-lo prima uma tecia qualquer excepto as tecias e +

Início imediato com duração estabelecida

Se for programada somente a duração (pontos 1 e 2 do parágrafo "Início cozedura posterior com duração estabelecida") a cozedura iniciará imediatamente:

para anujar uma cozedura já programada

Prema a tecia e mediante tecia coloque o tempo novamente em:

0·00

e' em seguida' prima a tecia de funcionamento manual

Função contador de minutos

No funcionamento contador de minutos é programado o momento a partir do qual começa uma contagem regressiva. Esta função não comanda para acender nem apagar o forno, somente emite um ajarme acústico quando o tempo esgotar-se. Prima a tecia ♀ aparece:

0·00

Em seguida mediante as teclas — e + programe o tempo desejado Solte a tecla' o tempo partirá no segundo exacto' no ecrã aparece a hora actual

10:00

No final do tempo tocará um sinal acústico que pode ser parado se for premida uma tecla qualquer (excepto as teclas — e +) e o símbolo △ apaga-se.

Correccão e cancelamento dos dados

• É possível mudar os dados programados a qualquer momento se for premida a tecia correspondente e premida a tecia — ou +
• Ao cancelar a duração de cozedura' cancela-se automaticamente também o final do funcionamento e vice-versa.
• No caso de funcionamento programado o aparelho não aceita tempos de final de cozedura anteriores ao de início de cozedura propostos pelo próprio aparelho:

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança: Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção:

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas:
• Este aparelho não deve ser instalado ao ar livre mesmo num sítio protegido porque é muito perigoso deixá-lo exposto a chuva e temporais:
• Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno
• Não toque na máquina se estiver descalço ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos' somente por pessoas adultas e segundo as instruções apresentadas neste folheto.
• Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor
• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.
• Utilize luvas de forno para colocar e tirar recipientes;
• Não forre o fundo do forno com folhas de alumínio
• Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderão arder.

• Assegure-se sempre que os selectores estejam na posição “●”/“O quando não estiver a utilizar o aparelho

• Não puxe pelo cabo para deslizar a ficha da tomada eléctrica' pegue pela ficha

• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica:
• Se houver avarias' em nenhum caso mexa nos mecanismos internos para tentar reparálas: Contacte a Assistência Técnica (Veja a Assistência técnica):
• Não coloque objectos pesados sobre a porta do forno aberta:

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais' de maneira que as embalagens possam ser reutilizadas
• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE) prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economia e respeito do meio ambiente

• Se utilizar o forno nos horários a partir do fim da tarde' até as primeiras horas da manhã' colabora-se para reduzir a carga de absorção do fornecimento de electricidade
• É recomendável realizar as cozeduras ao GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados' quer para uma sensível economia de energia (aproximadamente 10%)
• Mantenha as guarnições eficientes e limpas' para poderem aderir bem na porta e não causar dispersão de calor

Antes de realizar qualquer operação desligue o aparelho da alimentação eléctrica

Limpeza do aparelho

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpadas com uma esponjinha molhada com água morna e sabão neutro. Se for difícil remover as manchas' empregue produtos específicos: É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas
• O interior do forno deve ser sempre limpado de preferência depois de cada utilização' enquanto ainda estiver morno. Utilize água quente e detergente' enxagúe e enxugue com um pano macio. Evite abrasivos:
• Os acessórios podem ser facilmente lavados como quaisquer utensílios' inclusive numa máquina de lavar joiça

Limpeza da porta

Limpe o vidro da porta do forno utilizando esponjas e produtos não abrasivos e enxugue com um pano macio

Para uma limpeza mais cuidadosa' é possível retirar a porta do forno.

1' abra a porta inteiramente (ve p a figura);

2' levante e rode as alavancas situadas nas duas dobradiças;

3' segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura) Para montar novamente a porta realize na ordem contrária as mesmas operações:

Verificação das guarnições

verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos' contacte o Centro de Assistência Técnica mais perto (veja a Assistência técnica) E aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do forno:

1° Desatarraxe a tampa em vidro do bocal da lâmpada
2° Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W' engate E 14°
3' Retire a tampa (veja a figura)

Assistência técnica

Comunique:

• o modelo da máquina (Mod')
• o número de série (S/N)
  Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem:

Italiano' 1 English'12

Français' 22

Espanol' 32 Portuges' 42

Nederlands' 52

Deutsch' 62

FI 51'B

FI 51'B IX

FI 51 K'B

FI 51 K'B IX

FI 56 K'B

FI 56 K'B IX

FI 56 KC'B

FI 56 KC'B IX

Samenvatting
