GEBRUIKSAANWIJZING FI 56 KC.B INDESIT

Het installeren' 53\~54

Plaatsing

Elektrische aansluiting

Typepiaatje

Beschrijving van het apparaat' 55

Algemeen aanzicht

Bedieningspaneel

Starten en gebruik' 56

De oven starten

De timer gebruiken

Programma's' 57-58

Kookprogramma's

Praktische kooktips

Kooktabel

Voorzorgsmaatregelen en advies' 60

Algemene veiligheidsmaatregelen

Afvalverwijdering

Energiebesparing en milieubesef

Onderhoud en verzorging' 61

De elektrische stroom afsluiten

Schoonmaken van de oven

De ovendeur reinigen

vervangen van het lampje

Service

indesit

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging' Wanneer u het product weggeeft 'verkoopt' of wanneer u verhuist' dient u dit boekje bij de oven te bewaren zodat alle nodige informatie voorhanden blijft

! Lees de gebruiksaanwijzingen zorgvuldig: er staat belangrijke informatie in over installatie' gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen (zie Voorzorgsmaatregeijen en advies):

! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen dieren of dingen.

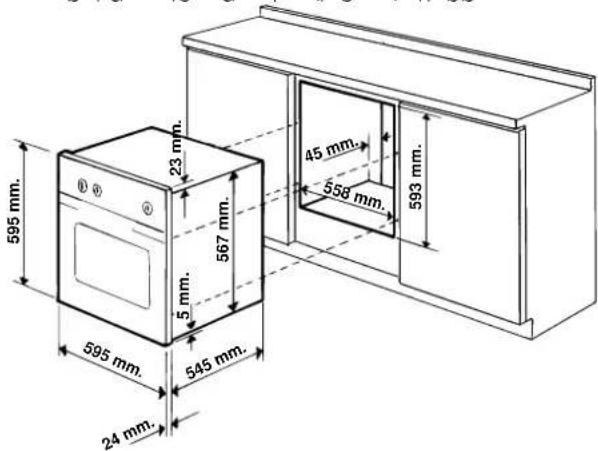

Inbouw

voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben:

• de zijkanten van de kastjes die aan de oven grenzen moeten hittebestendig zijn;
• in het bijzonder moet 'in geval van meubels met fineer' de lijm bestand zijn tegen temperaturen van 100°C;
• voor het inbouwen van de oven' zowel onder het aanrecht (zie figuur) als in stapelbouw' dient het meubel de volgende afmetingen te hebben:

595 mm. 23 mm. 567 mm. 5 mm. 45 mm. 558 mm. 593 mm. 595 mm. 545 mm. 24 mm.

! Nadat het apparaat is ingebouwd' mag er geen contact meer mogelijk zijn met de elektrische onderdeien. Het gebruik dat staat aangegeven op het typeplaatje is gebaseerd op dit soort installatie.

ventilatie

Om een goede ventilatie te hebben is het noodzakelijk de achterkant van het meubel te verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

Om het apparaat aan het keukenkastje te bevestigen: open de ovendeur en schroef de 4 houtschroeven in de 4 gaten in de zijrand:

! Alle beschermende onderdeien moeten zodanig worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting

! De ovens met driepolige voedingskabel functioneren met de wisselstroom' de spanning en de frequentie die aangegeven staan op het typeplaatje (zie onder)

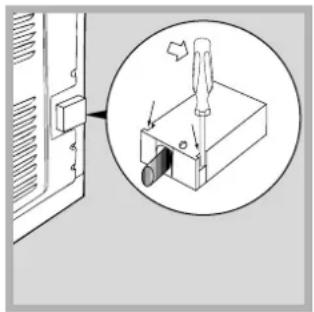

Monteren voedingskabel

1' Licht de lijpes aan de zijkant van het deksel van het klemmenbord op met een schroevendraajer: trek het deksel van het klemmenbord open (Zje afb)

2' De voedingskabel in werking stellen: schroef de schroef van de kabelklem en de drie schroeven van de contacten L-N- = los' en bevestig de draden onder de schroeven met inachtneming van de kleuren: Blauw (N) Bruin (L) Geel-Groen = (Zie afb')

3' Maak de kabel vast aan de daarvoor bestemde kabelklem.
4 Maak het deksel van het klemmenbord dicht

Het aansluiten van de voedingskabel aan het net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje (zje hiernaast). Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet men tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm' aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig geplaatst worden dat hij nergens een temperatuur bereikt die 50°C hoger is dan de kamertemperatuur.

! De installateur is verantwoordelijk voor de correcte elektrische verbinding en het in acht nemen van de geldende veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

- het stopcontact geaard is en voldoet aan de geldende normen;

• het stopcontact in staat is het maximale vermogen van het apparaat te verdragen' zoals aangegeven op het typeplaatje (zie onder);
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje (zie onder);
• het stopcontact en de stekker overeenkomen. Als dat niet zo is' dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geinstalleerd is' moeten het snoer en het stopcontact makkelijk te bereiken zijn

! De kabel mag niet worden gebogen of samengedrukt

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (Zje Service)

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

TYPEPLAATJE
Afmetingen		breedte 43,5 cmhoogte 32 cmdiepte 40 cm.
Inhoud		liter 56
Elektrische aansluitingen		spanning 220-230V ~ 50/60Hz of 50Hz (zie typeplaatje)maximum vermogen 2250W
ENERGY LABEL		Richtlijn 2002/40/EG op etiket van elektrische ovens.Norm EN 50304Modellen metverkoelingsventilatie:Energieverbruik convectieNatuurlijkverwarmingsfunctie:——TraditioneelEnergieverbruik verklaring Klasse convectie Heteluchtverwarmingsfunctie:——MultikokenModellen zonderverkoelingsventilatie:Energieverbruik convectieHeteluchtverwarmingsfunctie:——MultikokenEnergieverbruik verklaring Klasse convectie Natuurlijkverwarmingsfunctie:——Traditioneel
		Dit apparaat voldoet aan de volgende EU Richtlijnen:- 73/23/EEG van 19/02/73(laagspanning) en daaropvolgende wijzigingen;- 89/336/EEG van 03/05/89(elektromagnetische compatibiliteit)en daaropvolgende wijzigingen- 93/68/EEG van 22/07/93 endaaropvolgende wijzigingen- 2002/96/EC

Beschrijving van het apparaat

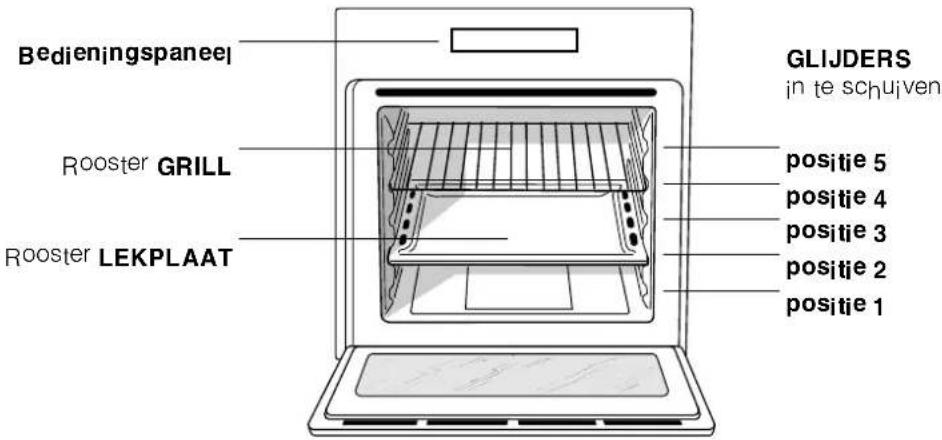

Algemeen aanzicht

Bedieningspaneel Grooster GRILL Grooster LEKPLAAT GLIJDERS in te schuiven positie 5 positie 4 positie 3 positie 2 positie 1

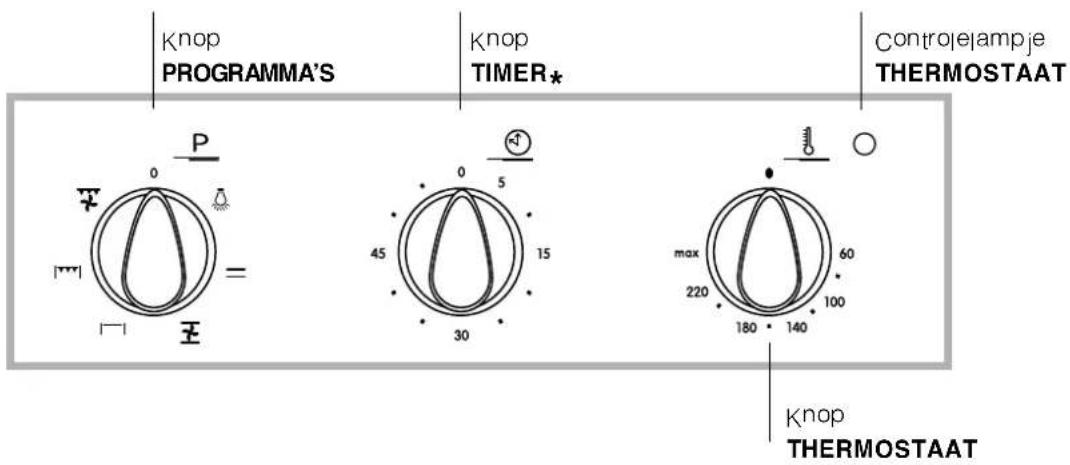

Bedieningspaneel

Knop PROGRAMMA'S Knop TIMER* Controieampje THERMOSTAAT P 0 5 45 15 30 max 220 60 180 140 100 Knop THERMOSTAAT

Knop PROGRAMMA'S ELEKTRONISCHE* programmering Controjeampje THERMOSTAAT Knop THERMOSTAAT

* Slechts op enkele modellen aanwezig

! Wij raden u aan bij het eerste gebruik de oven minstens een uur leeg te laten functioneren' op maximum temperatuur en met de deur dicht' Nadat u de oven hebt uitgedaan' opent u de ovendeur en lucht u het vertrek'. De lucht die u ruikt komt door het verdampen van de middelen die worden gebruikt om de oven te beschermen.

De oven starten

1 Door aan de knop PROGRAMMA'S te draaien kunt u het gewenste kookprogramma kiezen:
2' Kies de temperatuur door aan de knop THERMOSTAAT te draaien. Een lijst met kooktijden en aanbevolen kooktemperaturen kunt u terugvinden in de Kooktabel (Zje Programmars).
3. Als het controlelampje THERMOSTAAT aan is bevindt de oven zich in de verwarmingsfase en is bezig de ingestelde temperatuur te bereiken
4' Tijdens het koken kunt u nog altijd:
- het kookprogramma veranderen met behulp van de knop PROGRAMMA'S:
- de temperatuur veranderen met behulp van de knop THERMOSTAAT;
- het koken onderbreken door de knop PROGRAMMA'S weer op stand "0" te zetten

! Bij de apparaten voorzien van elektronische programmering moet voor gebruik van de elektrische oven de knop (op de display verschijnt het symbool) worden ingedrukt voordat u de gewenste kookfunctie gaat kiezen:

! Zet nooit voorwerpen op de bodem van de oven; u riskeert hiermee het email te beschadigen.

! Plaats de ovenschalen altijd op bijgeleverde roosters:

ventilator

Teneinde de hitte aan de buitenkant van de oven te beperken' zijn enkele modellen voorzien van een ventilator. Hierdoor ontstaat een luchtstroom die tussen het bedieningspaneel en de ovendeur naar buiten komt

! Aan het einde van de kooktijd blijft de ventilator draaien totdat de oven voldoende is afgekoeld.

Ovenverlichting

Deze gaat werken door de knop PROGRAMMA'S op te draaien. Ze blijft aan wanneer u een kookprogramma selecteert

Gebruik van de timer\*

1' U dient in eerste instantie het geluidssignaal op te laden door de knop TIMER bijna 360° met de klok mee te draaien.
2° Draai de knop weer tegen de klok in en stel de gekozen tijd in' Zorg ervoor dat de minuten die zijn aangegeven op de knop TIMER overeenkomen met de vaste aanwijzer op het bedieningspaneel
3' De timer is een kookwekker: als de tijd verstreken is' hoort u een geluidssignaal'

! De timer heeft niets te maken met het functioneren van de oven.

Kookprogramma's

• GRILL (hierbij is het aanbevolen alleen MAX te gebruiken);
• GRATINEREN (hierbij is het aanbevolen niet meer dan 200°C in te stellen)

Programma TRADITIONELE OVEN

De onderste en bovenste verwarmingselementen gaan aan. Met deze traditionele kookwijze is het beter een enkel rooster te gebruiken: met meerdere roosters riskeert u een slechte temperatuursverspreiding.

Programma MULTIKOKEN

Alle verwarmingselementen gaan aan (onder' boven en cirkelvormig) en de ventilator gaat draaien. Aangezien de warmte in de hele oven constant is zorgt de lucht dat de gerechten op gelijkmatige wijze gekookt en gebakken worden. Hierbij is het mogelijk maximaal twee roosters tegelijk te gebruiken.

Programma OVEN BOVEN

Si accende l'elemento riscaldante superiore. Deze functies kunnen worden gebruikt voor het afmaken van een gerecht.

Programma GRILL

Het bovenste verwarmingselement gaat aan. De hoge en rechtstreekse hitte bruiht de oppervlakten van het vlees onmiddelijk zodat er geen vocht verloren gaat en de binnenkant mais blijft. Het koken onder de grill is vooral aan te raden voor gerechten die een hoge temperatuur aan de bovenkant nodig hebben: biefstuk' entrecôte' filet hamburger etc… U vindt enkele voorbeelden in de tabel "Praktische raadgevingen voor het koken" Kook met de ovendeur dicht

Programma GRATINEREN

Het bovenste verwarmingselement gaat aan en de ventilator gaat draaien. Hiermee wordt de rechtstreekse bovenhitte van de grill gecombineerd met de circulatie van de lucht in de oven. Eventueel verbranden van de buitenkant wordt zo vermeden; de warmte dringt gemakkelijker door naar de binnenkant Kook met de ovendeur dicht

Praktische kooktips

! Gebruik voor het koken met de heteluchtoven nooit de standen 1 en 5: de hete lucht zou fijne gerechten kunnen verbranden:

! Bij de functies GRILL of GRATINEREN raden wij u aan de lekplaat op stand 1 te zetten om eventueel vet of jus op te vangen.

MULTIKOKEN

• Gebruik de standen 2 en 4' en plaats de gerechten die meer warmte nodig hebben op stand 2'
• Plaats de lekplaat op de onderste stand en de grill op de hoogste'

GRILL

• Plaats de grill op stand 3 of 4' plaats de gerechten op het midden van de grill
• We raden u aan het energieniveau op de hoogste stand te zetten. Het is normaal dat het bovenste verwarmingselement niet constant aan blijft zijn werking wordt geregeld door een thermostaat

PIZZA

• Per una buona cottura della pizza utilizzate il programma MULTICOTTURA'
• Gebruik een lichte aluminium ovenschaal en zet hem op het bijgeleverde ovenrooster: Bij gebruik van de bakplaat duurt het langer en krijgt u waarschijnlijk geen krokante pizza:
• Bij zeer gevulde pizza's raden wij aan de mozzarella of andere kaas pas halverwege de kooktijd toe te voegen.

Kooktabel

Programma's Gerechten		Gewicht (kg)	Roosterstanden	Voorverwarming (minuten)	Aangeraden temperatuur	Kooktijd (minuten)
Traditionele oven	Eend	1	3	15	200	65-75
	Braadstuk	1	3	15	200	70-75
	Varkensrollade	1	3	15	200	70-80
	Koekjes (kruimeldeeg)	-	3	15	180	15-20
	Taarten	1	3	15	180	30-35
Multikoken	Pizza (op 2 roosters)	1	2 en 4	15	230	15-20
	Lasagne	1	3	10	180	30-35
	Lamsvlees	1	2	10	180	40-45
	Kip + gebakken aardappels	1+1	2 en 4	15	200	60-70
	Makreel	1	2	10	180	30-35
	Plum-cake	1	2	10	170	40-50
	Soesjes (op 2 roosters)	0.5	2 en 4	10	190	20-25
	Koekjes (op 2 roosters)	0.5	2 en 4	10	180	10-15
	Cake (op 1 rooster)	0.5	2	10	170	15-20
	Cake (op 2 roosters)	1	2 en 4	10	170	20-25
	Quiche	1.5	3	15	200	25-30
Oven Boven	Afmaken van het gerecht - 3/4 15 220 -
Grill	Tong en inktvis	1	4	5	Max	8-10
	Calamari- en garnalenspiesjes	1	4	5	Max	6-8
	Kabeljauwfilet	1	4	5	Max	10
	Gegrilde groenten	1	3 of 4	5	Max	10-15
	Kalfsbiefstuk	1	4	5	Max	15-20
	Koteletten	1	4	5	Max	15-20
	Hamburgers	1	4	5	Max	7-10
	Makreel	1	4	5	Max	15-20
	Toast	n.° 4	4	5	Max	2-3
Gratineren	Gegrilde kip	1.5	2	5	200	55-60
	Inktvis	1.5	2	5	200	30-35

Deze maakt het mogelijk de oven of grill te programmeren in de functies:

• uitgestelde start met vastgestelde kooktijd:
• onmiddelijke start met vastgestelde kooktijd;

- timer Functies van de knoppen:

♀: timer uren' minuten
: kooktijd : einde kooktijd
: handmatig omschakelen
—: instelling tijd achteruit
+: instelling tijd vooruit

Het gelijkzetten van het klokje

Na het aansluiten aan het net of na uitvallen van de stroom knippert op de display 0'00

• druk gelijktijdig op de knoppen en en vervolgens (binnen de 4 seconden) zet u de klok gelijk met de knoppen en + Met de knop +gaat de tijd vooruit Met de knop -gaat de tijd achteruit

Eventueel verder gelijkzetten kan op twee manieren worden uitgevoerd:

1' Herhaal de boven beschreven fasen
2' Druk op de knop en vervolgens de knoppen en +zet de klok gelijk

Handmatig gebruik van de oven

Nadat u de klok gelijk heeft gezet gaat de programmering automatisch in de handmatige positie. N'B':Druk na jeder "automatisch" gebruik op de knop om hem weer op handmatig te zetten.

Uitgestelde start met vastgestelde kooktijd

De kooktijd en het einde van de kooktijd worden ingesteld. Laten we aannemen dat het uur op de display 10:00 uur aangeeft

1° Draai de ovenknoppen op de gewenste functie en temperatuur (b'v': statische oven' 200°C)
2' Druk op de knop en stel vervolgens (binnen de 4 seconden) met de knoppen — en + de gewenste kooktijd in. Laten we een kooktijd van 30 minuten nemen; u ziet:

0·30

Bij het loslaten van de knop verschijnt na 4 seconden wederom de juiste tijd met het symbool en het woord "auto"

3' Druk op de knop - en vervolgens op de knoppen - en + voor het instellen van het einde van de kooktijd' laten we zeggen 13:00

13·00

4' Als u de knop loslaat verschijnt na 4 seconden de huidigen tijd op de display:

10·00

Het verschenen woord auto betekent dat de kooktijd en het einde van de kooktijd automatisch geprogrammeerd zijn. De oven gaat automatisch aan om 12:30 en gaat uit na 30 minuten. Als de oven aan is verschijnt het verlichte pannetje " gedurende de gehele kooktijd" U kunt met de knop op ieder willekeurig moment de ingestelde kooktijd zien; met de knop kunt u het einde van de kooktijd zien. Aan het einde van de kooktijd hoort u een geluidssignaal; om dit af te zetten drukt u op een willekeurige knop' behalve op de knoppen — en +

Onmiddelijke start met vastgestelde kooktijd

Door alleen de kooktijd vast in te stellen (punten 1 en 2 van paragraaf "Uitgestelde start met vastgestelde kooktijd") begint deze onmiddelijk:

Het ongedaan maken van een reeds ingesteld programma

Druk de knop in en zet de klok met de knop op

0·00

en druk vervolgens op de knop voor handmatige functie.

Timer

Met de timer stelt u een tijd in waarvandaan het terugstellen begint. Deze functie heeft niets te maken met het aan of uitgaan van de oven, hij geeft alleen een geluidssignaal als de tijd verlopen is. Druk op de knop ♀, er verschijnt:

0·00

Stel de gewenste tijdsduur in met de knoppen — en + Zodra u de knop loslaat begint de tijd af te tellen; op de display verschijnt de huidige tijd.

10:00

Als de tijd is afgelopen hoort u een geluidssignaal' dat kan worden afgezet door op een willekeurige knop te drukken (behalve de knoppen — en †; het symbool gaat uit

Correctie/ongedaanmaken van de instelling

• De instelling kan op ieder willekeurig moment worden veranderd. Druk op de betreffende knop en op de knop — of +
• Als de kooktijd ongedaan wordt gemaakt wordt automatisch ook het einde hiervan ongedaan gemaakt en viceversa:
• Bij geprogrammeerd functioneren accepteert de oven geen einde kooktijd die eerder is dan het begin kooktijd dat door het apparaat zelf is gesteld

Voorzorgsmaatregelen en advies

NL

! Dit apparaat voldoet aan de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis:
• Het apparaat dient niet buitenshuis te worden geplaatst' ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert
• Maak gebruik van de handgrepen aan de Zijkant van de oven als u het apparaat moet verplaatsen:
• Raak de oven niet blootsvoets of met natte handen of voeten aan
• Het apparaat dient om gerechten te koken. Het mag uitsluitend worden gebruikt door volwassenen en alleen volgens de instructies die beschreven staan in deze handleiding.
• Gedurende het gebruik van de oven worden de verwarmingselementen en enkele delen van de ovendeur heet' Raak er niet aan en houd de kinderen op een afstand'
• voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme deien van de oven terechtkomen:
• Laat de ventilatieopeningen en warmteafvoer vrij
• Pak het handvat van de ovendeur alleen in het midden vast: aan de zijkant zou het heet kunnen zijn
• Gebruik altijd ovenwanten om gerechten in de oven te zetten en eruit te halen:
• Plaats geen aluminiumfolie op de bodem van de oven
• Plaats geen brandbaar materiaal in de oven: als de oven plotseling aan zou worden gezet zou dit materiaal vlam kunnen vatten.

• Controleer altijd dat de knoppen in de positie "●"/ "O" staan als de oven niet gebruikt wordt

• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken:

• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit
• Als de oven defect is mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (Zie Service).
• Plaats geen zware voorwerpen op de open ovendeur.

Afvalverwijdering

• verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen' zodat het verpakkingsmateriaal hergebruikt kan worden'
• De Europese Richtlijn 2002/96/EC over vernietiging van Electrische en Electronische Apparatuur (WEEE)' vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting' dat wanneer u het apparaat vernietigt' het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat

Energiebesparing en milieubesef

• Door de oven te gebruiken vanaf het late middaguur tot aan de vroege ochtend zorgt u ervoor dat uw elektriciteitscentrale minder wordt belast tijdens het 'spitsuur'
• Houdt bij de functie GRILL en GRATINEREN altijd de ovendeur dicht: dit om betere resultaten te bereiken en voor een betere energiebesparing (circa 10%)
• Houdt de afdichtingen altijd schoon zodat ze goed aansluiten op de deur en er geen hitte vrij kan komen:

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat

Schoonmaken van de oven

• De buitenkant dus zowel het email en het roestvrij staal als de rubberen afdichtingen' kunnen met een spons en een sopje worden afgenomen. Als de vlekken moeilijk te verwijderen zijn' kunt u een speciaal reinigingsmiddel gebruiken. Na het reinigen dient u alles goed af te spoelen en te drogen' Gebruik geen schuurmiddelen of bijtende producten'
• De binnenkant van de oven kunt u het beste direct na gebruik schoonmaken' als hij nog lauw is Gebruik warm water en een schoonmaakmiddel' spoel vervolgens af en droog met een zachte doek! Gebruik geen schuurmiddelen.
• De accessoires kunnen gewoon worden afgewassen (eventueel ook in de vaatwasser)

De ovendeur reinigen

Reinig het glas van de ovendeur met producten en sponzen die niet schuren' en droog het af met een zachte doek.

U kunt voor een grondige reiniging de ovendeur verwijderen:

1' open de deur volledig (zie afbeelding)

2' til de hendeltjes op die zich aan de scharnieren bevinden en draai ze (zie afb');

3' pak de deur aan de zijkanten beet en sluit hem langzaam' maar niet helemaal' Trek dan de deur naar u toe en haal hem uit zijn voegen (zie afbeelding) Zet de deur weer op zijn plaats door deze handelingen in omgekeerde volgorde uit te voeren

Controleer de afdichtingen

Controleer regelmatig de staat van de afdichting rondom de ovendeur. In het geval de afdichtingen beschadigd zijn dient u zich tot de dichtstbijzijnde Technische Dienst te wenden (Zie Service). Gebruik de oven niet voordat de reparatie is uitgevoerd.

vervangen van het lampje

voor het vervangen van het ovenlampje:

1' Schroef het glazen lampenkapje los
2' Schroef het lampje los en vervang het met eenzelfde soort lampje: sterkte 25W' fitting E 14'
3' Plaats het deksel er weer op (Zie afb')

Service

Dit dient u door te geven:

• het model oven (Mod')
• het serienummer (S/N)
  Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking

Italiano' 1 English'12

Espanol' 32 Portuges' 42

Français' 22

Deutsch' 62

Nederlands' 52

FI 51'B

FI 51'B IX

FI 51 K'B

FI 51 K'B IX

FI 56 K'B

FI 56 K'B IX

FI 56 KC'B

FI 56 KC'B IX

Inhaltsverzeichnis

Installation' 63\~64

Aufstellung

Elektroanschluss

Typenschild
