Tipo de produto	Plaina elétrica
Marca	Makita
Modelo	KP0800
Largura de plaina	82 mm
Profundidade máxima de aplainamento	2,5 mm
Profundidade de desbaste de ângulo	9 mm
Comprimento total	285 mm
Peso líquido	2,7 kg
Alimentação	Rede monofásica, dupla isolação (classe II)
Velocidade em vazio	Não especificada (estimativa ~16000 min-1)
Funções principais	Aplainamento, chanframento, desbaste de ângulo (rebate)
Ajuste de profundidade	Por botão rotativo frontal
Interruptor	Com botão de trava ou de segurança conforme versão
Pé de proteção	Sim, bascula após o corte para proteger as facas
Extração de pó	Bocal para aspirador (diâmetro 45 mm) ou saco de pó opcional
Manutenção corrente	Afiação das facas, substituição das escovas, limpeza do bocal
Nível de ruído (pressão sonora)	88 dB(A)
Nível de vibrações	2,5 m/s² (aplainamento de coníferas)
Segurança	Dupla isolação, botão de segurança, guia paralela, suporte com duas mãos
Peças de reposição disponíveis	Facas (aço rápido ou carboneto), escovas, suporte de afiação, gabarito
Reparabilidade	Centros de serviço autorizados Makita
Acessórios inclusos	Chave de soquete, guia paralela (de acordo com o país)

Perguntas frequentes - KP0800 MAKITA

Como ajustar a profundidade de corte na plaina Makita KP0800?

Gire o botão localizado na frente da ferramenta até que o indicador aponte para a profundidade desejada. A profundidade máxima é de 2,5 mm.

Como trocar as facas da plaina?

Desconecte a ferramenta. Use a chave de soquete fornecida para desapertar os parafusos do tambor. Remova a tampa e as facas usadas. Para instalar as novas facas, coloque-as no gabarito alinhando o fio de corte com a borda interna da placa do gabarito, depois aperte os parafusos alternadamente.

Posso usar um aspirador com esta plaina?

Sim, remova a tampa de cavacos e fixe o bocal (acessório opcional). Conecte a mangueira do aspirador (diâmetro interno 45 mm) ao bocal. Recomenda-se um aspirador Makita para máxima eficiência.

Como afiar as facas da plaina?

Use o suporte de afiação opcional. Mergulhe a pedra de afiar em água por 2-3 minutos. Insira as facas no suporte alinhando-as com os lados, aperte as porcas e depois esfregue contra a pedra.

Quando substituir as escovas?

Substitua as escovas quando atingirem a marca de desgaste. As duas escovas devem ser trocadas ao mesmo tempo. Use apenas escovas Makita idênticas.

Como usar o saco de pó?

Fixe o bocal (se ausente), depois encaixe firmemente o saco de pó no bocal. Esvazie-o quando estiver meio cheio, abrindo o zíper e batendo para soltar as partículas.

Qual é a profundidade máxima de desbaste de ângulo?

A profundidade máxima de desbaste de ângulo (rebate) é de 9 mm.

Como fazer um chanframento?

Alinhe o entalhe em 'V' na borda da peça e aplaina. O entalhe guia a ferramenta para fazer um chanfro uniforme.

A ferramenta possui dispositivo de segurança?

Sim, possui um botão de trava (para manter em funcionamento contínuo) ou um botão de segurança que deve ser pressionado antes de acionar o gatilho. Além disso, um pé de proteção evita danificar as facas após o uso.

Quais acessórios estão disponíveis para o KP0800?

Acessórios opcionais: facas de carboneto de tungstênio, mini-facas, suporte de afiação, gabarito, guia paralela, guia prolongadora, bocal, saco de pó, cotovelo, pedra de afiar, etc.

MANUAL DE UTILIZADOR KP0800 MAKITA

P Plaina Manual de instruções

DK Høvl Brugsanvisning

PORTUGUÊS (Instruções de origem)
Descrição geral

1. Ponteiro	17. Lado posterior da base de medição	32. Início
2. Manípulo		33. Fim
3. Botão de bloqueio ou Botão de desbloqueio	18. Chapa de medição	34. Linha de corte
	19. Base de medição	35. Parafuso
4. Gatilho	20. Parafuso de cabeça plana	36. Protecção de escarificação (Acessório)
5. Lâmina da plaina	21. Engates de posicionamento da lâmina da plaina	37. Suporte de afiamento
6. Base traseira
7. Pé	22. Calcanhar da chapa de ajuste	38. Porca de orelhas
8. Chave de bocas	23. Chapa de fecho	39. Lâmina (A)
9. Parafuso	24. Flanco interior da base de medição	40. Lâmina (B)
10. Tambor		41. Lado (D)
11. Tampa do tambor	25. Lâmina da mini-plaina	42. Lado (C)
12. Chapa de afinação	26. Encaixe	43. Marca limite
13. Extremidade interior da chapa de medição	27. Parafuso flange sextavado	44. Tampa de farpas
	28. Bocal	45. Chave de parafusos
14. Extremidade da lâmina	29. Cotovelo	46. Tampa do porta-escovas
15. Parafusos	30. Saco de pó
16. Calcanhar	31. Fixador

ESPECIFICAÇÕES

Modelo KP0800
Largura de plainagem 82 mm
Profundidade de plainagem 2,5 mm
Profundidade de encaixe flutuante 9 mm
Velocidade de rotação sem carga (mín. ^-1 )	1
Comprimento total 285 mm
Peso líquido 2,7 kg
Classe de segurança /II	回

- Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

- Estas especificações podem diferir de país para país.

- O valor de peso líquido inclui o(s) acessório(s) para utilização normal e segura que está(ão) especificado(s) no manual de instruções.

Utilização prevista

ENE001-1

A ferramenta destina-se a plainar madeira.

Fonte de alimentação

ENF002-2

A ferramenta apenas deve ser ligada a uma fonte de alimentação da mesma tensão que a indicada na chapa de especificações, e apenas pode funcionar com uma alimentação CA monofásica. Estão blindadas duplamente e podem, assim, ser igualmente ligadas a tomadas sem fio terra.

Avisos gerais de segurança para ferramentas elétricas GEA010

AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. O não cumprimento de todas as instruções indicadas em baixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para futuras referências.

O termo "ferramenta elétrica" nos avisos refere-se às ferramentas elétricas ligadas à corrente elétrica (com cabo) ou às ferramentas elétricas operadas por meio de bateria (sem cabo).

Avisos de segurança da plaina

GEB167-1

1. Aguarde que o cortador pare antes de colocar a ferramenta em baixo. Um cortador rotativo exposto pode prender na superfície levando a possível perda de controlo e a ferimentos graves.

2. Segure a ferramenta elétrica pelas superfícies de agarramento isoladas, porque o cortador pode entrar em contacto com o seu próprio cabo. Cortar um fio sob tensão poderá colocar peças metálicas expostas da ferramenta elétrica sob tensão e pode causar um choque elétrico no operador.

3. Utilize braçadeiras ou outra forma prática de fixar e suportar a peça de trabalho numa plataforma estável. Segurar a peça de trabalho com a mão ou contra o corpo deixa-a instável e pode levar a perda de controlo.

4. Os trapos, panos, cabos, cordas e outros semelhantes não devem ser deixados junto da área de trabalho.
5. Evite cortar pregos. Inspezione e remova todos os pregos da peça de trabalho antes da operação.
6. Utilize apenas lâminas afiadas. Manuseie as lâminas com extremo cuidado.
7. Certifique-se de que os pernos de instalação da lâmina estão bem apertados antes da operação.
8. Segure a ferramenta firmemente com as duas mãos.
9. Mantenha as mãos afastadas das peças rotativas.
10. Antes de utilizar a ferramenta numa peça de trabalho real, deixe-a a funcionar durante algum tempo. Verifique se existem vibrações ou movimentos irregulares que possam indicar má instalação ou uma lâmina mal equilibrada.
11. Certifique-se de que a lâmina não está em contacto com a peça de trabalho antes de o interruptor ser ligado.
12. Aguarde até a lâmina atingir a velocidade máxima antes de cortar.
13. Desligue sempre e espere que as lâminas parem completamente antes de ajustar.
14. Nunca leve o seu dedo até ao separador de aparas. O separador pode encravar quando cortar madeira húmida. Limpe as aparas com um pau.
15. Não deixe a ferramenta a funcionar. Opere a ferramenta apenas quando a tiver nas mãos.
16. Mude sempre as duas lâminas ou tampas no tambor, caso contrário o desequilíbrio resultante provocará vibrações e uma menor vida útil da ferramenta.
17. Utilize apenas lâminas Makita especificadas neste manual.
18. Utilize sempre a máscara contra o pó/respirador correto relativamente ao material e à aplicação em que está a trabalhar.

GUARDE ESTAS INSTRUÇÕES.

AVISO:

NÃO permita que o conforto ou a familiaridade com o produto (adquirido com o uso repetido) substitua a adesão estrita às regras de segurança da ferramenta. A MÁ INTERPRETAÇÃO ou o não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais graves.

DESCRIÇÃO DO FUNCIONAMENTO

PRECAUÇÃO:

- Certifique-se sempre de que a ferramenta está desligada e com o fio desligado da corrente antes de proceder a ajustamentos ou testar a ferramenta.

Regular a profundidade de corte (Fig. 1)

A profundidade de corte poderá ser ajustada rodando o manípulo na frente da ferramenta, para que o ponteiro aponte para a profundidade de cor pretendida.

O gatilho/interruptor (Fig. 2)

PRECAUÇÃO:

- Antes de inserir a ficha da ferramenta na tomada, verifique se o gatilho está a funcionar correctamente e se volta à posição “OFF” quando o solta.

Para as ferramentas com botão de bloqueio

PRECAUÇÃO:

- O interruptor pode ser bloqueado na posição "ON" para um maior conforto do operador durante uma utilização prolongada. Tenha cuidado quando bloquear a ferramenta na posição "ON" e segure bem a ferramenta.

Para pôr a ferramenta a funcionar, prima o gatilho. Para parar a ferramenta, solte o gatilho.

Para um funcionamento contínuo, puxe o gatilho e pressione o botão de bloqueio.

Para parar a ferramenta da posição de bloqueada, puxe totalmente o gatilho e solte-o.

Para as ferramentas com botão de desbloqueio

Para evitar que o gatilho seja acidentalmente puxado, é fornecido botão de bloqueio.

Para iniciar a ferramenta, pressione o botão de bloqueio e puxe o gatilho. Para parar a ferramenta, solte o gatilho.

Pé (Fig. 3)

Após uma operação de corte, levante o lado posterior da ferramenta, saindo um pé debaixo da parte nivelada da base traseira. Isto evita danificar as lâminas da ferramenta.

MONTAGEM

PRECAUÇÃO:

- Certifique-se sempre de que a ferramenta está desligada e com o fio desligado da corrente antes de efectuar qualquer trabalho com a ferramenta.

Remover ou instalar as lâminas da plaina

PRECAUÇÃO:

• Aperte bem os parafusos de fixação da lâmina quando fixar as lâminas à ferramenta. Um parafuso de fixação solto pode ser perigoso. Verifique sempre se estão bem apertados.
• Manuseie as lâminas com muito cuidado. Utilize luvas ou panos para proteger os dedos ou mãos quando retirar ou instalar as lâminas.
• Utilize apenas a chave Makita fornecida para instalar ou remover as lâminas. Caso contrário, poderá apertar em demasia ou insuficientemente os parafusos de fixação. Isto poderá causar ferimentos.

Para as ferramentas com as lâminas de plaina convencionais (Fig. 4 - 6)

Para remover as lâminas no tambor, desaperte os parafusos de fixação com a chave de bocas. A tampa do tambor sai juntamente com as lâminas.

Para montar as lâminas, limpe primeiro todas as farpas ou material estranho que esteja colado ao tambor ou lâminas. Utilize lâminas das mesmas dimensões e peso, caso contrário resultará em oscilação/vibração do tambor, o que causará uma fraca acção de plainagem e, por fim, a avaria da ferramenta.

Coloque a lâmina na base de medição, para que a extremidade da lâmina esteja perfeitamente encaixada com a extremidade interior da chapa de medição.

Coloque a chapa de ajuste na lâmina e pressione o calcanhar da chapa de ajuste até encaixar com o lado posterior da base de medição e aperte os dois parafusos na chapa de ajuste. Agora, deslize o calcanhar a chapa de ajuste para a ranhura do tambor e coloque a tampa do tambor por cima. Aperte todos os parafusos de fixação de forma uniforme e alternada com a chave de bocas. Repita os procedimentos acima para a outra lâmina.

Para as ferramentas com as lâminas de plaina mini (Fig. 7)

1. Retire a lâmina existente, se a ferramenta tiver estado em utilização, limpe cuidadosamente as superfícies do tambor e a tampa do tambor. Para remover as lâminas no tambor, desaperte os três parafusos de fixação com a chave de bocas. A tampa do tambor sai juntamente com as lâminas. (Fig. 8)
2. Para montar as lâminas, coloque a chapa de ajuste sem prender na chapa de acerto com os parafusos de cabeça plana e coloque a lâmina da mini-plaina na base de medição, para que a extremidade de corte da lâmina esteja perfeitamente encaixada com o flanco interior da chapa de medição.
3. Coloque a chapa de acerto/chapa de ajuste na base de medição, de forma a que os engates de posicionamento da lâmina da plaina na chapa de

acerto assentem no encaixe da lâmina da mini-plaina, de seguida pressione o calcanhar da chapa de ajuste até encaixar com o lado posterior da base de medição e aperte os parafusos de cabeça plana.

1. É importante que a lâmina encaixe totalmente com o flanco interior da chapa de medição, que os encaixes de posicionamento da lâmina da plaina assentem no encaixe da lâmina e que o calcanhar da chapa de ajuste esteja totalmente encaixada com o lado posterior da base de medição. Verifique cuidadosamente este alinhamento para garantir um corte uniforme.
2. Deslize o calcanhar da chapa de ajuste no encaixe do tambor. (Fig. 9)
3. Coloque a tampa do tambor por cima da chapa de acerto/chapa de ajuste e aparafuse os três parafusos de flange sextavados, de forma exista uma folga entre o tambor e a chapa de acerto para deslizar a lâmina da mini-plaina para a posição adequada. A lâmina será posicionada pelos engates de posicionamento da lâmina da plaina na chapa de acerto.
4. O ajuste da lâmina ao comprimento terá de ser posicionado manualmente, de forma a que as extremidades da lâmina estejam afastadas e equidistantes do alojamento num dos lados e o suporte de metal no outro.
5. Aperte os três parafusos de flange sextavados (com a chave de bocas fornecida) e rode o tambor para verificar a existência de folgas entre as extremidades da lâmina e o corpo da ferramenta.
6. Verifique os três parafusos de flange sexatavados para o aperto final.
7. Repita os procedimentos 1 - 9 para a outra lâmina.

Para a definição correcta da lâmina da plaina

A superfície de plainagem ficará áspera e irregular, a não ser que a lâmina esteja acertada correcta e fixamente. A lâmina deve ser montada de forma a que a extremidade de corte esteja absolutamente nivelada, ou seja, paralela à superfície da base traseira.

Consulte em baixo alguns exemplos de acertos adequados e incorrectos.

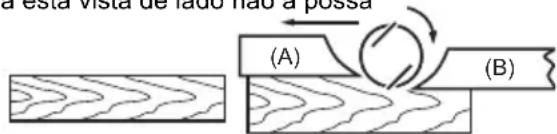

(A) Base frontal (sapata móvel)
(B) Base traseira (sapata fixa)

Acerto correcto Embora esta vista de lado não a possa

mostrar, as extremidades das lâminas deslizam perfeitamente em paralelo com a superfície da base traseira.

Imperfeições na superfície

Causa: Uma ou ambas as lâminas não possuem uma extremidade paralela à linha da base traseira.

Ranhuras no início Causa: Uma ou ambas as extremidades das

lâminas não estão suficientemente salientes em relação à linha da base traseira.

Ranhuras no fim Causa: Uma ou ambas as extremidades das

lâminas estão demasiado salientes em relação à linha da base traseira.

Pó

AVISO:

- Em função do material em que se está a trabalhar e do acessório utilizado, o pó gerado pela utilização da ferramenta pode ser nocivo. Recomenda-se que o utilizador utilize um extrator de pó adequado para reduzir a exposição.

Consulte a secção “ACESSÓRIOS OPCIONAIS” deste manual de instruções para ficar a saber todos os acessórios de extrator de pó opcionais disponíveis.

Avisos adicionais:

• Para evitar a inalação de pó, recomenda-se também a utilização de uma máscara antipó FFP2 ou de um respirador P2.
• Consulte a secção "MANUTENÇÃO" do manual de instruções do extrator de pó ligado para manter a recolha de pó eficaz.
• Siga todos os requisitos regulamentares aplicáveis para controlo de pó no país em que o trabalho está a ser efetuado.
• Não utilize um extrator de pó para trabalhos de metalurgia com ferramentas elétricas. As partículas de metal produzidas durante os trabalhos de metalurgia podem inflamar o pó acumulado e danificar o filtro de pó no interior dos extratores de pó, constituindo um risco de incêndio grave.
• Apenas para os países europeus Recomenda-se que o utilizador utilize um extrator de pó de classe M ou H (conforme definido na EN 60335-2-69).

Para obter ajuda e suporte relativamente a extratores de pó, contacte o seu centro de assistência da Makita local.

Ligar a um extrator de pó (Fig. 10)

Para ferramentas sem bocal

Quando pretender efectuar uma operação de plainagem limpa, ligue um aspirador Makita à sua ferramenta. Antes de ligar o aspirador, retire a tampa de farpas da ferramenta. De seguida, ligue um tubo flexível do aspirador ao bocal (acessório opcional), tal como indicado nas ilustrações.

Utilize a bainha frontal 38 para ligar a mangueira.

O diâmetro interior do bocal para a ligação da mangueira é de 45 mm.

Para ferramentas com bocal

Quando pretender efectuar uma operação de plainagem limpa, ligue um aspirador Makita à sua ferramenta. De seguida, ligue um tubo flexível do aspirador ao bocal, tal como indicado nas figuras.

Utilize a bainha frontal 38 para ligar a mangueira.

O diâmetro interior do bocal para a ligação da mangueira é de 45 mm.

Cotovelo (acessório opcional) (Fig. 11)

A utilização do cotovelo permite mudar a direcção da descarga de farpas para efectuar um trabalho mais limpo.

Para ferramentas sem bocal

Retire a tampa de farpas e instale o bocal (acessório opcional). Encaixe o cotovelo (acessório opcional) no bocal da ferramenta, encaixando-o. Para o remover, basta retirá-lo.

Para ferramentas com bocal

Encaixe o cotovelo (acessório opcional) no bocal da ferramenta, encaixando-o. Para o remover, basta retirá-lo.

Limpeza do bocal

Limpe regularmente o bocal.

Utilize ar comprimido para limpar o bocal obstruído.

Saco do pó (acessório) (Fig. 12)

Para ferramentas sem bocal

Retire a tampa de farpas e instale o bocal (acessório opcional). Encaixe o saco de pó no bocal. O bocal é cónico. Quando colocar o saco do pó, empurre-o firmemente ao máximo para o bocal, para evitar que saia durante o funcionamento.

Para ferramentas com bocal

Encaixe o saco de pó no bocal. O bocal é cónico. Quando colocar o saco do pó, empurre-o firmemente ao máximo para o bocal, para evitar que saia durante o funcionamento. (Fig. 13)

Quando o saco do pó estiver meio cheio, retire o saco do pó da ferramenta e puxe o fixador para fora. Esvazie o saco do pó, batendo-lhe ligeiramente de forma a remover as partículas coladas ao interior, que poderão interferir nas recolhas posteriores.

NOTA:

- Se ligar um aspirador Makita a esta ferramenta, poderão ser efectuadas operações mais eficientes e mais limpas.

FUNCIONAMENTO

AVISO:

- Para reduzir o risco de ferimentos nas pessoas, não utilize sem o bocal ou tampa de farpas instalados.

Segure firmemente com uma mão no manípulo e a outra mão na pega do gatilho, quando trabalhar com a ferramenta.

Operação de plainagem (Fig. 14)

Em primeiro lugar, assente a base frontal da ferramenta na superfície da peça de trabalho, sem que as lâminas façam qualquer contacto. Ligue e aguarde até que as lâminas atinjam a velocidade máxima. De seguida, mova a ferramenta suavemente para a fronte. Aplique pressão na frente da ferramenta no início da plainagem e na parte posterior no fim da plainagem. A plainagem será mais fácil se inclinar a peça de trabalho de forma fixa, para que possa plainar um pouco inclinado para baixo.

A velocidade e profundidade de corte determinam o tipo de acabamento. A plaina eléctrica continua a cortar a uma velocidade que não resulte em encravamento devido a farpas. Para desbaste, é possível aumentar a profundidade de corte, embora para obter um bom acabamento deva reduzir a profundidade de corte e avançar a ferramenta mais lentamente.

Ranhuragem (Fig. 15)

Para fazer um corte de degrau tal como o apresentado na figura, utilize a protecção de escarificação (guia) que é obtida como acessório. (Fig. 16)

Desenhe uma linha de corte na peça de trabalho. Insira a protecção de escarificação no orifício na frente da ferramenta. Alinhe a extremidade da lâmina com a linha de corte. (Fig. 17)

Ajuste a protecção de escarificação até entrar em contacto com a parte lateral da peça de trabalho, de seguida, fixe-a apertando o parafuso. (Fig. 18)

Quando plainar, mova a ferramenta com a protecção de escarificação encostada ao lado da peça de trabalho.

Caso contrário, poderá ocorrer uma plainagem irregular. A profundidade máxima de ranhuragem é de 9 mm.

(Fig. 19)

Poderá pretender acrescentar ao comprimento da protecção colocando um pedaço adicional de madeira. Existem orifícios convenientes na protecção para este objectivo e também para colocar um guia de extensão (acessório opcional).

Chanfradura (Fig. 20 e 21)

Para fazer um corte de chanfradura tal como mostrado na figura, alinhe o encaixe "V" na base frontal com a extremidade da peça de trabalho e faça a plainagem.

MANUTENÇÃO

PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e o fio desligado da corrente antes de inspeccionar ou fazer a manutenção da ferramenta.

- Nunca utilize gasolina, benzina, diluente, álcool ou semelhante. Podem formar-se descolorações, deformações ou fissuras.

Afiar as lâminas da plaina

Apenas para lâminas convencionais (Fig. 22)

Mantenha sempre as lâminas afiadas para obter o melhor desempenho possível. Utilize o fixador de afiamento (acessório opcional) para remover as imperfeições e produzir uma extremidade fina. (Fig. 23)

Em primeiro lugar, solte as duas porcas de orelhas no suporte e insira as lâminas (A) e (B), de forma a que entrem em contacto com os lados (C) e (D). De seguida, aperte as porcas de orelhas. (Fig. 24)

Coloque a pedra de amolar em água durante 2 ou 3 minutos antes de afiar. Segure no suporte de forma a que ambas as lâminas entrem em contacto com a pedra de amolar, para afiar ao mesmo tempo no mesmo ângulo.

Substituir as escovas de carvão (Fig. 25)

Remova e verifique regularmente as escovas de carvão.

Substitua-as quando o desgaste atingir a marca limite. Mantenha-as limpas para poderem deslizar no porta-escovas. Substitua as duas ao mesmo tempo. Utilize unicamente escovas de carvão idênticas. (Fig. 26 e 27)

Utilize uma chave de fendas para retirar a tampa de farpas ou bocal. (Fig. 28)

Utilize uma chave de parafusos para remover as tampas do porta-escovas. Retire as escovas usadas, coloque umas novas e fixe as tampas do porta-escovas.

Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, as reparações e os procedimentos de manutenção ou ajustes devem ser executados por centros de assistência Makita

autorizados, utilizando sempre peças de substituição Makita.

ACESSÓRIOS OPCIONAIS

PRECAUÇÃO:

- Os seguintes acessórios ou extensões são os recomendados para utilizar com a ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios poderá representar um risco de ferimento para as pessoas. Apenas utilize o acessório para o fim indicado.

Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

- Lâmina da plaina de aço de alta velocidade

- Lâmina da plaina de carboneto de tungsténio (para uma maior longevidade da lâmina)

• Lâmina da mini-plaina

- Suporte de afiamento

- Medidor da lâmina

- Chapa de acerto

- Vedação para escarificação (guia paralela)

- Conjunto de guia de extensão

- Pedra de amolar

• Bocal

• Montagem do saco de pó

- Cotovelo

- Chave de bocas

NOTA:

- Alguns itens na lista podem estar incluídos no pacote de ferramentas como acessórios de série. Podem diferir de país para país.

Ruído

ENG102-2

Os níveis acústicos ponderados A típicos foram determinados segundo a EN62841-2-14:

Nível de pressão sonora (LpA): 88 dB (A)

Nível de potência sonora (L _WA ): 96 dB (A)

Imprecisão (K): 3 dB (A)

NOTA:

- O(s) valor(es) da emissão de ruído indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

- O(s) valor(es) da emissão de ruído indicado(s) pode(m) também ser utilizado(s) numa avaliação preliminar da exposição.

AVISO:

- Utilize protetores auriculares.

- A emissão de ruído durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) total(ais) indicado(s), dependendo das formas em que a ferramenta é utilizada.

- Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento).

Vibração

O valor total da vibração contínua (soma do vetor triaxial) determinado de acordo com a EN62841-2-14:

Modo de trabalho: plainar madeira de resinosas Emissão de vibração ( a_h ): 2,5 m/s ^2 Imprecisão (K): 1,5 m/s ^2

NOTA:

• O(s) valor(es) total(ais) de vibração indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.
• O(s) valor(es) total(ais) de vibração indicado(s) pode(m) também ser utilizado(s) numa avaliação preliminar da exposição.

AVISO:

• A emissão de vibração durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) total(ais) indicado(s), dependendo das formas em que a ferramenta é utilizada.
• Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento).

A seguir são apresentados os valores médios da amplitude de pico da aceleração de vibrações de choque repetidas, p_F , com a incerteza correspondente (K) determinada de acordo com EN62841-2-14.

Modo de trabalho: desbaste de superfície p_F : 154 m/s ^2 Variabilidade (K): 54 m/s ^2

NOTA:

- Estes valores declarados não devem ser utilizados para determinar a exposição à vibração transmitida ao sistema mão-braço.

Declarações de conformidade

Apenas para os países europeus

É possível aceder à Declaração de Conformidade da UE a partir do URL a seguir indicado.

https://support.makita.biz/doc/doc_index.html

Para o Reino Unido

Anexo A do presente manual de instruções ou em formato digital utilizando o URL acima.
