MANUAL DE UTILIZADOR MVG 4652 N Meireles

Placa a gás e elétrica

O nosso objetivo é fazer com que este produto lhe forneça o melhor do que é fabricado nas nossas modernas instalações num ambiente de trabalho minucioso, em conformidade com o conceito de qualidade total.

Portanto, sugerimos que antes de usar o produto leia o manual do utilizador com atenção e que o mantenha permanentemente à sua disposição.

Nota: Este manual do utilizador está preparado para mais do que um modelo. Algumas das funções especificadas no manual podem não estar disponíveis no seu aparelho.

Todos os nossos aparelhos são apenas para uso doméstico, não para uso comercial.

Os produtos marcados com (*) são opcionais.

"Em conformidade com a regulamentação REEE."

Conteúdo

Advertências importantes...63

Ligação elétrica 72

Ligação do gás...73

Apresentação do aparelho 77

Funções técnicas...78

Instalação da placa...80

Dimensões de corte da bancada 83

Painel de controlo...84

Uso da sua placa...85

Manutenção e limpeza 89

Resolução de problemas...90

Regras de manuseamento...91

Eliminação amiga do ambiente...91

Informação sobre a embalagem ...91

ADVERTÊNCIAS IMPORTANTES

1. A instalação e reparação devem ser sempre realizadas por “ASSISTÊNCIA AUTORIZADA”. O fabricante não será responsável pelas operações realizadas por pessoas não autorizadas.
2. Deve ler cuidadosamente estas instruções de funcionamento. Apenas desta forma pode usar o aparelho em segurança e de forma correta.
3. O fogão deverá ser usado de acordo com as instruções de funcionamento.
4. Manter afastadas as crianças com menos de 8 anos e os animais quando estiver a utilizar.
5. ADVERTÊNCIA: Perigo de incêndio; não armazenar os materiais sobre a superfície de cozedura.
6. ADVERTÊNCIA: O aparelho e as peças acessíveis ficam quentes durante o funcionamento.
7. As condições de montagem deste dispositivo são especificadas na etiqueta. (Ou na chapa de dados)
8. As partes acessíveis podem ficar quentes quando o grelhador é usado. As crianças pequenas devem ser mantidas afastadas.
9. ADVERTÊNCIA: Este aparelho é destinado para cozinhar. Não deve ser usado para outros fins como para aquecer uma sala.
10. Não usar aparelhos de limpeza a vapor para limpar o aparelho.

PO

1. NUNCA tentar apagar o fogo com água. Desligar apenas o circuito do dispositivo e cobrir a chama com uma cobertura ou uma manta corta-fogo.
2. Crianças menores de 8 anos de idade devem ser mantidas afastadas, se não puderem ser vigiadas continuamente.
3. Deve ser evitado tocar nos elementos de aquecimento.
4. CUIDADO: O processo de cozedura deve ser vigiado. O processo de cozedura deve ser sempre vigiado.
5. O aparelho não é adequado para usar com um temporizador externo ou sistema de controlo remoto separado.
6. Este dispositivo pode ser utilizado por crianças com mais de 8 anos de idade, pessoas com problemas físicos, auditivos ou mentais ou pessoas com falta de experiência ou conhecimento; desde que o controlo seja assegurado ou seja fornecida informação em relação aos perigos.
7. Este dispositivo foi concebido apenas para uso doméstico.
8. As crianças não devem brincar com o aparelho. A limpeza ou manutenção do utilizador não deve ser feita por crianças a menos que tenham mais de 8 anos e sejam vigiadas por adultos.

9. Manter o aparelho e o respetivo cabo de alimentação afastado das crianças com menos de 8 anos.

10. Colocar as cortinas, tules, papel ou qualquer material inflamável (comburente) longe do aparelho antes de começar a usar o aparelho. Não colocar materiais comburentes ou inflamáveis sobre ou no interior do aparelho.

11. Manter os canais de ventilação abertos.

12. Não aquecer latas fechadas e frascos de vidro. A pressão pode levar os frascos a explodir.
13. Não usar o produto em estados como sob influência de medicamentos e/ou de álcool que possam afetar a sua capacidade de discernimento.
14. Após cada utilização, verificar se a unidade está desligada.
15. Ter cuidado quando usar álcool nos seus alimentos. O álcool irá evaporar a temperaturas elevadas e pode incendiar-se provocando um incêndio, se entrar em contacto com superfícies quentes.
16. Se o aparelho estiver defeituoso ou apresentar danos visíveis, não utilizar o aparelho.
17. Não colocar sobre o aparelho objetos que as crianças possam alcançar.
18. Os materiais de embalagem são perigosos para as crianças. Manter o material de embalagem afastado do alcance das crianças.
19. A alimentação do fogão pode ser desligada durante qualquer trabalho de construção em casa. Depois de concluir o trabalho, deve ser a assistência autorizada a ligar de novo o fogão.

PO

1. Não colocar utensílios de metal, como faca, garfo, colher sobre a superfície do aparelho, pois ficarão quentes.
2. Para evitar o sobreaquecimento, o aparelho não deve ser instalado atrás de uma cobertura decorativa.
3. Desligar o aparelho antes de retirar as proteções. Depois de limpar, instalar as proteções de acordo com as instruções.
4. O ponto de fixação do cabo deverá ser protegido.
5. CUIDADO: Se o vidro do fogão se partir, desligar de imediato todos os elementos de aquecimento e desligar o aparelho da fonte de alimentação, não tocar na superfície do aparelho e não usar o mesmo.
6. O utilizador não deve tratar do forno por si mesmo.
7. O uso deve ser cuidadoso ao limpar queimadores a gás. Pode causar danos pessoais.
8. Uma vez que a placa aquece durante a cozedura ou logo após a cozedura, podem ocorrer queimaduras devido à temperatura extrema e ao vapor.
9. Quando não desligar o fugão durante a cozedura, se o utilizador tocar nas superfícies quentes pode sofrer queimaduras.
10. Se forem colocadas cargas muito pesadas em cima do fogão, as mesmas podem tombar-se. Pode causar danos pessoais.
11. Deve permitir o desligamento do aparelho depois da instalação, através de uma ficha acessível ou de um interruptor na ligação fixa.

Segurança elétrica

1. Ligar o aparelho a uma tomada com ligação à terra protegida por um fusível, em conformidade com os valores especificados no quadro de especificações técnicas.
2. Pedir a um eletricista autorizado o equipamento de ligação à terra. A nossa empresa não será responsável pelos danos que serão incorridos devido ao uso do produto sem ligação à terra de acordo com os regulamentos locais.
3. ADVERTÊNCIA: Se a s8uperfície estiver partida, desligar o aparelho para evitar risco de choque elétrico.
4. Nunca lavar o produto pulverizando-o ou deitando água sobre o mesmo! Há um risco de eletrocução.
5. Não tocar na ficha com as mãos molhadas. Não puxar o cabo para desligar, segurar sempre pela ficha.
6. Desligar a unidade da ficha durante a instalação, manutenção, limpeza e reparação.
7. Assegurar que a ficha está firmemente inserida na tomada de parede para evitar faíscas.
8. Se o cabo de alimentação (o cabo com ficha) estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência ou por pessoal igualmente qualificado para evitar uma situação perigosa.
9. Não usar cabos cortados ou danificados ou cabos de extensão que não sejam o cabo original.

PO

1. Não usar aparelhos de limpeza a vapor para limpar o aparelho, caso contrário poderá ocorrer choque elétrico.
2. Assegurar que não há líquido ou humidade na tomada onde a ficha do produto for instalada.
3. É necessária um interruptor unipolar capaz de desligar a fonte de alimentação para a instalação. O desligamento da fonte de alimentação deve ser fornecido com um interruptor ou um fusível integrado instalado na fonte de alimentação fixa de acordo com o código do edifício.
4. O cabo de alimentação (o cabo com ficha) não deve entrar em contacto com as partes quentes do aparelho.
5. Desligar a unidade da ficha durante a instalação, manutenção, limpeza e reparação.
6. O aparelho está equipado com um cabo de fio tipo "Y".
7. Os interruptores do disjuntor do forno devem ser colocados de forma que o utilizador final os possa alcançar quando o forno estiver instalado.
8. As ligações fixas devem ser ligadas a uma fonte de alimentação que permita desligamento unipolar. Para aparelhos com categoria de sobretensão abaixo de III, o dispositivo de desligamento deve ser ligado à fonte de alimentação fixa de acordo com o código de fiação.
9. Não retirar os interruptores de ignição do aparelho. Caso contrário, pode haver acesso a cabos elétricos ao vivo. Isso pode provocar um choque elétrico.

Segurança do gás

1. Este aparelho não está ligado a dispositivos de exaustão de produtos de combustão. Este aparelho deve ser ligado e instalado de acordo com os regulamentos de instalação em vigor. Devem ser consideradas condições referentes à ventilação.
2. Quando um aparelho de cozinhar a gás é utilizado; são gerados produtos de humidade, calor e combustão na divisão. Antes de mais nada, assegurar que a cozinha é bem ventilada quando o aparelho funcionar e manter as aberturas de ventilação natural ou instalar um equipamento de ventilação mecânica.
3. Depois de usar o aparelho intensamente durante um longo período de tempo, pode ser necessária ventilação adicional. Por exemplo, abrir uma janela ou ajustar uma velocidade superior para a ventilação mecânica, se houver.
4. Este aparelho deve ser usado apenas em locais bem ventilados de acordo com as normas vigentes. Deve ler este manual antes de instalar ou usar este produto.
5. Antes de posicionar o aparelho, assegurar que as condições de rede locais (tipo de gás e pressão do gás) cumpre os requisitos do aparelho.
6. O mecanismo não pode funcionar durante mais de 15 segundos. Se o queimador não estiver ligado após 15 segundos, parar o mecanismo e aguardar pelo menos um minuto antes de tentar acender o queimador novamente.

PO

1. Todos os tipos de operações a serem realizadas na instalação de gás devem ser realizados por pessoas autorizadas e competentes.
2. Este aparelho está ajustado para gás natural (GN). Se precisar de usar o seu produto com um tipo de gás diferente, terá que solicitar a assistência autorizada para a conversão.
3. Para funcionamento adequado, o exaustor, o tubo de gás e o grampo devem ser substituídos periodicamente de acordo com as recomendações do fabricante e quando necessário.
4. O gás deve queimar bem em produtos gasosos. O gás bem queimado pode ser entendido a partir da chama azul e da queima contínua. Se o gás não queimar suficientemente, pode ser gerado monóxido de carbono (CO). O monóxido de carbono é um gás incolor, inodoro e muito tóxico; mesmo pequenas quantidades têm efeito letal.
5. Peça ao seu fornecedor de gás local os números de telefone para emergências relacionadas com o gás e as medidas a serem tomadas quando for detetado odor a gás.

O que fazer quando for detetado odor a gás

1. Não usar chama livre e não fumar.
2. Não ligar nenhum interruptor elétrico.
   (Por exemplo: interruptor da lâmpada ou campainha)
3. Não usar telefone ou telemóvel.
4. Abrir as portas e janelas.
5. Fechar todas as válvulas dos aparelhos que utilizam gás e os contadores de gás.
6. Chamar os bombeiros de um telefone fora de casa.
7. Verificar todas as mangueiras e as suas ligações contra fugas. Se ainda sentir cheiro a gás, sair de casa e avisar os seus vizinhos.
8. Não entrar na casa até que as autoridades clarifiquem se é seguro.

Utilização prevista

1. Este produto é concebido para utilização doméstica. Não é permitido o uso comercial do aparelho.
2. Este aparelho apenas deve ser usado para fins culinários. Não deve ser usado para outros fins como para aquecer uma sala.
3. O fabricante não assumes responsabilidades por qualquer dano devido a uso indevido ou inadequado.
4. A vida útil do produto que adquiriu é de 10 anos. Este é o período para o qual as peças de reposição necessárias para o funcionamento deste produto são fornecidas pelo fabricante, conforme definido.

Ligação Elétrica

1. As condições de definição deste aparelho são indicadas na etiqueta ou placa de dados.
2. Este aparelho não está ligado a qualquer mecanismo de descarga de produtos queimados. Deve ser ligado e instalado em conformidade com o regulamento de montagem aplicável.
3. Deve ser tida muita atenção às condições relacionadas com a ventilação.
4. O seu aparelho deve ser ligado a um disjuntor adequado de acordo com a potência elétrica. Se necessário, é recomendado que a ligação seja feita por serviço autorizado.
5. O seu aparelho é configurado de acordo com a alimentação elétrica de 220-240V AC 50/60Hz.
6. Se a rede elétrica for diferente destes valores, deve contactar o seu serviço autorizado.
7. As ligações elétricas do seu aparelho devem apenas ser feita aos fusíveis que tenham um sistema de ligação a terra adequado. Se não existir um fusível disponível no local onde o seu aparelho é para ser instalado, contactar imediatamente o serviço autorizado. O fabricante não é definitivamente responsável por danos causados por fusíveis sem ligação à terra e ligados ao aparelho.
8. A ligação do aparelho deve ser perto o suficiente para acesso fácil ao fusível cuja ligação à terra seja feita sem o uso de cabo de extensão.
9. Não permitir o contacto do cabo de alimentação do seu aparelho com zonas quentes. Do mesmo modo, manter o cabo afastado de rebordos e cantos aguçados.
10. Se o cabo de alimentação estiver danificado deve ser substituído pelo fabricante ou por um serviço de reparação ou por pessoal qualificado de modo a evitar uma situação perigosa.
11. Uma ligação elétrica errada pode danificar o aparelho. Neste caso, o seu aparelho ficará fora do âmbito da garantia. A ligação elétrica do seu aparelho deve ser feita por um serviço autorizado.

Esquema de ligação elétrica

A ligação elétrica do seu aparelho deve ser feita por pessoa autorizada conforme o seguinte esquema.

220-240 V ~ 50/60 Hz L1 Neutral Neutre Earth Terre Erdung H05 VV-F 3G 1.5 mm²

Ligação Do Gás

ADVERTÊNCIA: Antes de iniciar qualquer trabalho relacionado com a instalação de gás, desligar o fornecimento de gás. Risco de explosão.

1. Ligar o aparelho à torneira de gás da forma mais curta e de modo a prevenir qualquer fuga. Por razões de segurança, a mangueira usada deve ter um máximo de 125 cm e um mínimo de 40 cm.
2. Enquanto está a fazer o controlo de fuga de gás; nunca usar um isqueiro, fósforo, cigarro incandescente ou qualquer outro produto similar inflamável.
3. Aplicar bolha de sabão no ponto de ligação. Se existir fuga/derrame, pode ocorrer a formação de espuma na região com sabão.

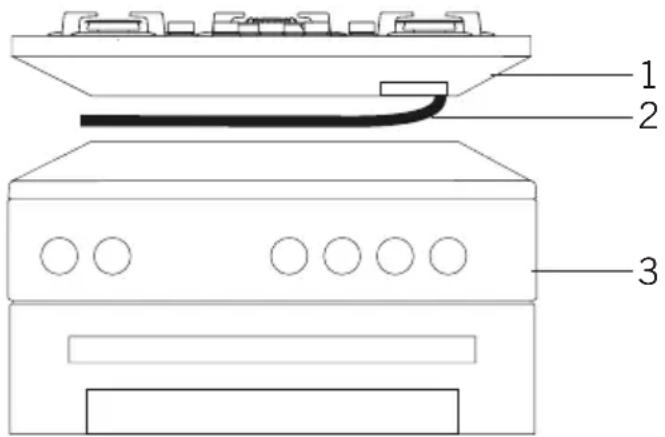

4. Se a placa for para ser montada num armário ou numa gaveta de abrir, deve ser montado um painel de proteção de calor com uma abertura mínima de 15 mm por baixo da placa.

Para ligação de GPL;

Tubo de gás principal Vedante Conector de entrada da mangueira Abraçadeira de metal Mangueira de ligação GPL

Para ligação GPL (garrafa), colocar abraçadeira de metal na mangueira proveniente da garrafa de GPL. Colocar uma ponta da mangueira no conector de entrada da mangueira por trás do aparelho empurrando a extremidade depois de aquecer a mangueira em água a ferver. Depois, trazer a abraçadeira para o fim da seção na mangueira e apertá-la com chave de fendas. O vedante e o conector de entrada da mangueira, requeridos para a ligação, são mostrados na imagem abaixo.

NOTA: O regulador a ser colocado na garrafa de GPL deve ter a caraterística de 300 mmSS.

ADVERTÊNCIA: A mangueira de gás e a ligação elétrica do aparelho não devem passar perto de áreas quentes como a parte de trás do aparelho. A mangueira de gás deve ser ligada fazendo voltas de ângulo largo contra a possibilidade de se dobrar. A deslocação do aparelho cuja ligação de gás está feita pode dar origem a fugas de gás.

Correto Incorreto Correto Correto

Para ligação de gás natural;

Principal gás Vedante Porca Mangueira de ligação a gás natural

AVISO: A ligação de gás natural deve ser feita por serviço autorizado. Para a ligação de gás natural, colocar vedante na porca na ponta da mangueira de ligação de gás natural. Para instalar a mangueira no tubo de gás principal, rodar a porca. Completar a ligação fazendo o teste de fuga de gás.

Transformação Do Gás Natural Para GPL E Do GPL Para Gás Natural

1. Desligar o gás e a eletricidade da placa. Se a placa estiver quente, deixar que arrefeça.
2. Para substituição do injetor, utilizar uma chave de fendas cuja ponta é como na figura 1.
3. Conforme mostrado na figura 2, desmontar o espalhador do queimador e o queimador da placa e certificar que o injetor está visível.
4. Remover o injetor rodando conforme mostrado na figura 3 com a chave de fendas e substituí-lo por outro novo.

Figura 1

1. Depois, remover os interruptores de controlo da placa. Fazer a definição rodando o parafuso no meio das torneiras do gás com uma chave de fendas pequena na forma mostrada na seguinte imagem. Para regular o parafuso de taxa de fluxo, utilizar uma chave de fendas com a dimensão adequada. Para GPL, rodar o parafuso no sentido horário. Para o gás natural, rodar o parafuso uma vez no sentido anti-horário. Na posição mais baixa, o comprimento da chama normal deverá ser de 6-7 mm. Para um último controlo, verificar se a chama está aberta ou fechada.

A definição do seu aparelho pode diferir conforme o tipo de torneira de gás utilizada.

Ventilação do espaço

O ar necessário para queimar é recebido a partir do ar existente no espaço e os gases libertados são diretamente libertados para o espaço. Para um funcionamento seguro do seu produto, é condição essencial uma boa ventilação do espaço. Se não for para ser utilizada uma janela para ventilação do espaço, deve ser instalada ventilação adicional. No entanto, se o espaço tiver uma porta a abrir para o exterior, não são necessários orifícios de ventilação.

Dimensão do espaço Abertura de ventilação
Inferior a 5 m^3 min. 100 cm^2
Entre 5 m^3 - 10 m^3 min. 50 cm^2
Superior a 10 m^3 não é necessário
Em cave ou adega min. 65 cm^2

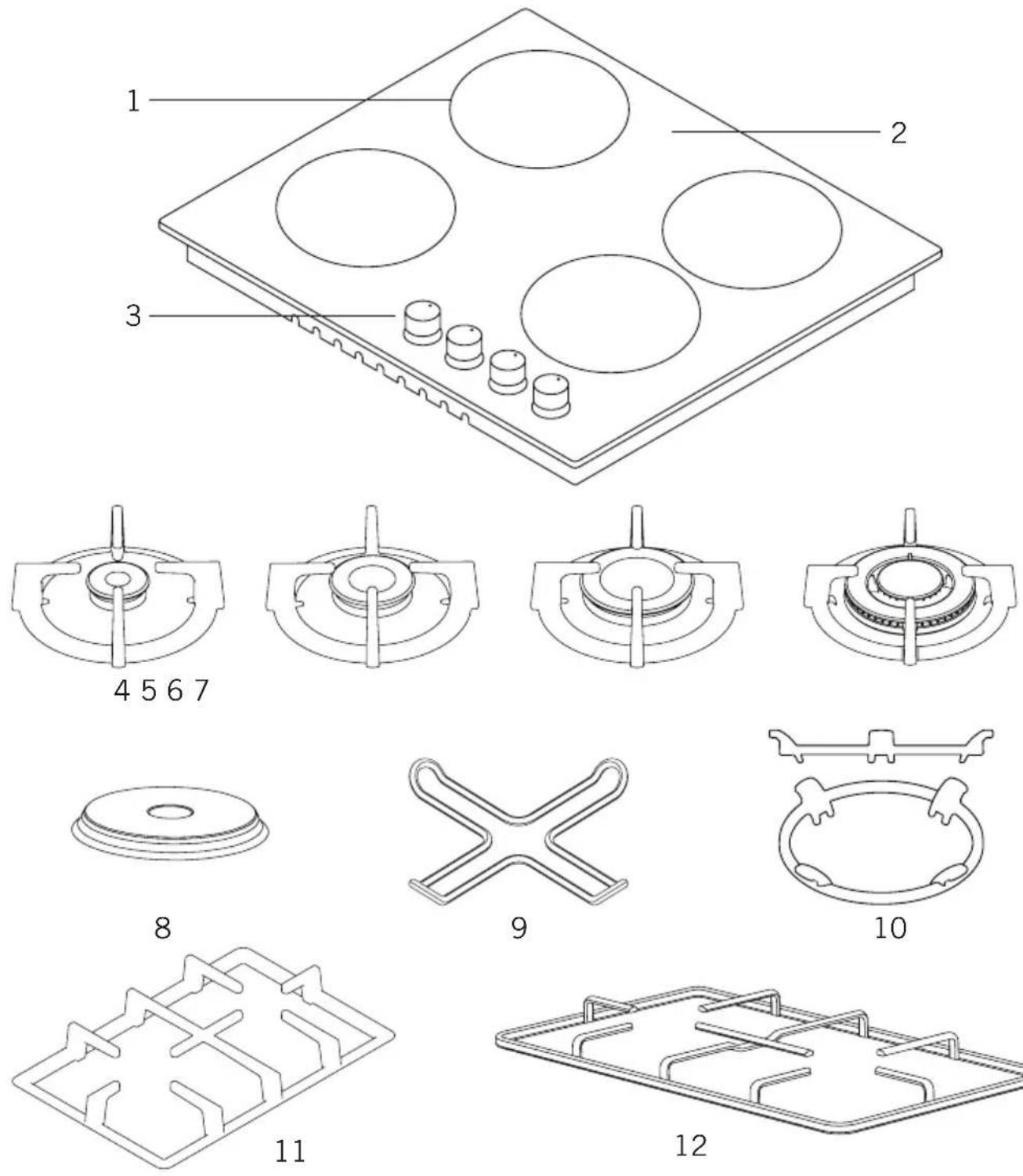

APRESENTAÇÃO DO APARELHO

1. Posições do queimador
2. Superfície de vidro ou metal
3. Botões de controlo
4. Queimador pequeno
5. Queimador médio

6. Queimador grande

7. Queimador wok *

8. Placa de aquecimiento *
9. Adaptador de café *
10. Adaptador de queimador wok *
11. Grelhador de ferro
12. Grelhador de esmalte

Funções Técnicas

Pode operar a placa elétrica rodando o botão no painel de controlo que pretende usar para o nível pretendido. As potências das placas são por níveis e são indicadas na seguinte tabela.

Especificações Nível 1 Nível 2 Nível 3 Nível	4 Nível 5 Nível 6
80 mm placa de aquecimento 200 W 25	50 W 450 W --- --- ---
145 mm placa de aquecimento 250 W 7	50 W 1000 W --- --- ---
180 mm placa de aquecimento 500 W 7	50 W 1500 W --- --- ---
145 mm placa de aquecimento rápida 5	500 W 1000 W 1500 W --- --- ---
180 mm placa de aquecimento rápida 8	50 W 1150 W 2000 W --- --- ---
145 mm placa de aquecimento 95 W 15	5 W 250 W 400 W 750 W 1000 W
180 mm placa de aquecimento 115 W 1	75 W 250 W 600 W 850 W 1500 W
145 mm placa de aquecimento rápida 1	35 W 165 W 250 W 500 W 750 W 1500 W
180 mm placa de aquecimento rápida 1	75 W 220 W 300 W 850 W 1150 W 2000 W
Tensão de alimentação 220-240 V 50/60	Hz.

Injetor, fluxo de gás e potência mesa

Queimador especificações	G20,20 mbar G25,25 mbar			G20,25 mbar G20,13 mbar
	Gás natural Gás natural Gás natural
Wok Queimador (3,5)	Injetor	1,40	mm	1,28	mm	1,60	mm
	Fluxo de gás	0,333	m^3/h	0,333	m^3/h	0,333	m^3/h
	Potência	3,50	kW	3,50	kW	3,50	kW
Wok Queimador (2,5)	Injetor	1,15	mm	1,06	mm	1,35	mm
	Fluxo de gás	0,243	m^3/h	0,243	m^3/h	0,243	m^3/h
	Potência	2,50	kW	2,50	kW	2,50	kW
Wok Queimador (4,5)	Injetor	1,60	mm	1,35	mm	1,84	mm
	Fluxo de gás	0,468	m^3/h	0,468	m^3/h	0,468	m^3/h
	Potência	4,50	kW	4,50	kW	4,50	kW
Rápido Queimador	Injetor	1,15	mm	1,10	mm	1,45	mm
	Fluxo de gás	0,276	m^3/h	0,276	m^3/h	0,276	m^3/h
	Potência	2,90	kW	2,90	kW	2,90	kW
Semi-rápido Queimador	Injetor	0,97	mm	0,92	mm	1,10	mm
	Fluxo de gás	0,162	m^3/h	0,162	m^3/h	0,162	m^3/h
	Potência	1,70	kW	1,70	kW	1,70	kW
Auxiliar Queimador	Injetor	0,72	mm	0,70	mm	0,85	mm
	Fluxo de gás	0,96	m^3/h	0,96	m^3/h	0,96	m^3/h
	Potência	0,95	kW	0,95	kW	0,95	kW
Queimador especificações	G30,28-30 mbarG31,37 mbar			G30,50 mbar G30,37 mbar
	LPG LPG LPG
Wok Queimador (3,5)	Injetor 0,9	6 mm 0,76	mm 0,96 mm
	Fluxo de gás	254 g/h 254	g/h 254 g/h
	Potência 3	50 kW 3,50	kW 3,50 kW
Wok Queimador (2,5)	Injetor 0,8	2 mm 0,73	mm 0,78 mm
	Fluxo de gás	182 g/h 182	g/h 182 g/h
	Potência 2	50 kW 2,50	kW 2,50 kW
Wok Queimador (4,5)	Injetor 1,0	7 mm 0,92	mm 1,00 mm
	Fluxo de gás	327 g/h 327	g/h 327 g/h
	Potência 4	50 kW 4,50	kW 4,50 kW
Rápido Queimador	Injetor 0,8	5 mm 0,75	mm 0,85 mm
	Fluxo de gás	211 g/h 211	g/h 211 g/h
	Potência 2	90 kW 2,90	kW 2,90 kW
Semi-rápido Queimador	Injetor 0,6	5 mm 0,60	mm 0,65 mm
	Fluxo de gás	124 g/h 124	g/h 124 g/h
	Potência 1	70 kW 1,70	kW 1,70 kW
Auxiliar Queimador	Injetor 0,5	0 mm 0,43	mm 0,50 mm
	Fluxo de gás	69 g/h 69 g/h	69 g/h
	Potência 0	95 kW 0,95	kW 0,95 kW

ADVERTÊNCIA: Os valores de diâmetro gravados no injetor são especificados sem vírgula. Por exemplo; O diâmetro de 1,70 mm é especificado como 170 no injetor.

ADVERTÊNCIA: Deve ser considerada esta tabela para a modificação ser feita pela assistência autorizada. O fabricante não pode ser responsabilizado por qualquer problema que surja devido a qualquer modificação defeituosa.

ADVERTÊNCIA: Para aumentar a qualidade do produto, as especificações técnicas podem ser alteradas sem aviso prévio.

ADVERTÊNCIA: Os valores fornecidos com o aparelho ou dos documentos que a acompanham são leituras de laboratório em conformidade com as respetivas normas. Estes valores podem diferir dependendo das condições de utilização e ambientais.

PO

INSTALAÇÃO DA PLACA

Verificar se a instalação elétrica é adequada para colocar o aparelho em condições de funcionamento. Se a instalação elétrica não for adequada, contactar um eletricista e um canalizador para fazer as adequações necessárias. O fabricante não será responsável por danos caudados por operações realizadas por pessoas não autorizadas.

ADVERTÊNCIA: É responsabilidade do cliente preparar o local onde o produto será colocado e também preparar a instalação elétrica.

ADVERTÊNCIA: Devem ser seguidas as regras das normas locais sobre as instalações elétricas durante a instalação do produto.

ADVERTÊNCIA: Verificar se há algum dano no dispositivo antes de o instalar. Não instalar o produto se estiver danificado. Produtos danificados causam riscos à sua segurança.

Lugar Correto Para A Instalação

650 mm min.

O produto é concebido de acordo com as bancadas de cozinha existentes no mercado. Deve ser mantida uma distância segura entre o produto, as paredes da cozinha e os móveis.

Se for instalado um exaustor / aspirador sobre o aparelho, deve obedecer às recomendações do fabricante dos mesmo para a altura da montagem. (mín. 65 cm)

Deve existir uma folga entre a placa e a bancada que deve estar alinhada com as dimensões de instalação da placa.

Para a instalação do produto, devem ser cumpridas as regras especificadas nas normas locais relacionadas com a eletricidade.

Instalação

1. Remover os queimadores, as cabeças dos queimadores e as grelhas do produto.
2. Voltar a placa na posição inversa e colocar a mesma numa superfície lisa.
3. De modo a impedir a entrada de substâncias estranhas e de líquidos entre a placa e a bancada, aplicar a massa fornecida na embalagem nos lados da proteção inferior da bancada. Para os cantos, colocar massa até encher as folgas nos cantos.
4. Voltar a placa de novo e alinhar com e colocar na bancada
5. Fixar a placa à bancada utilizando uma abraçadeira e os parafusos fornecidos.

Esquema Da Instalação

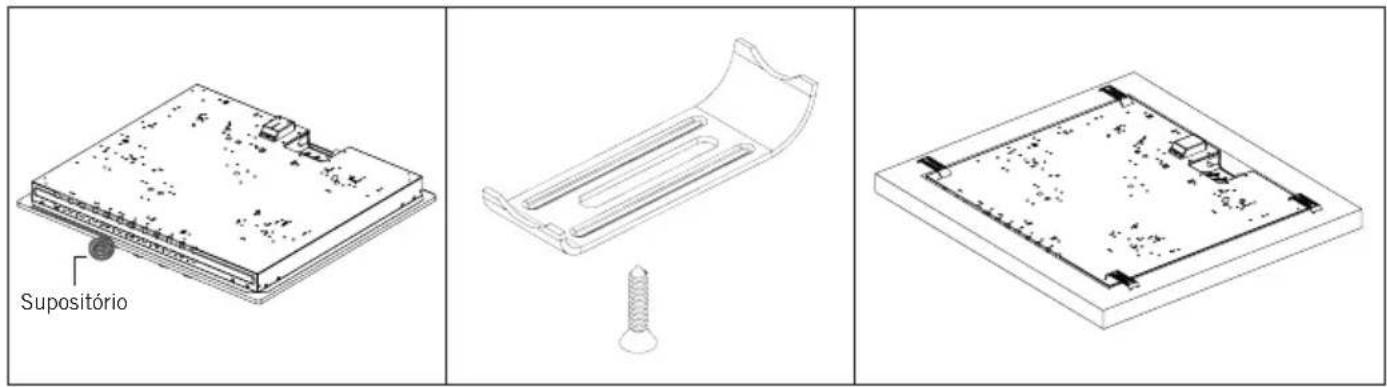

Supositório

1. Quando o produto é montado numa gaveta, se for possível tocar na parte inferior do produto, esta secção deve ser separada com uma prateleira em madeira.

min. 30 mm

1. Quando estiver a montar a placa num armário, conforme mostrado na figura acima, de modo a fazer a separação entre o armário e a placa, deve ser montada uma prateleira. Se for montado um forno de encastrar, não é necessário fazer isto.
2. Se a sua placa for montada junto à parede esquerda ou direita, a distância mínima entre a parede e a placa deve ser de 50 mm.

Se For Colocado Um Forno De Encastrar Por Baixo Da Placa;

1 2 3

1. Placa
2. Mangueira
3. Forno

O tubo de gás deve ser afixado de forma a não tocar no forno por baixo, nas arestas e cantos aguçados, não deve ser empurrado de forma a ficar torcido e em tensão. Fazer a ligação do gás a partir da parte apropriada da placa, apertar a mangueira com o uso de uma abraçadeira.

Dimensões De Corte Da Bancada

Deve prestar atenção aos desenhos e dimensões dadas em baixo enquanto estiver a fazer a instalação e a ajustar as dimensões de corte da bancada.

PO

PAINEL DE CONTROLO

Visor Da Placa De 70-90 cm E 100 cm

1 2 3 4 5

Visor Da Placa De 60 cm

1 2 3 4

Visor Da Placa De 45 cm

1 2 3

Visor Da Placa De 30 cm

1 2

1. Queimador frontal esquerdo
2. Queimador frontal traseiro
3. Queimador wok
4. Queimador direito traseiro

5. Queimador frontal direito

6. Queimador frontal esquerdo

7. Queimador frontal traseiro
8. Queimador direito traseiro

9. Queimador frontal direito

10. Queimador esquerdo inferior

11. Queimador esquerdo superior

12. Queimador direito

13. Queimador inferior

14. Queimador superior

ADVERTÊNCIA: O painel de controlo acima é apenas para fins de ilustração. Considerar o painel de controlo no seu dispositivo.

USO DA SUA PLACA

1. Antes de começar a usar a sua placa, assegurar que os espalhadores dos queimadores estão na posição correta. A colocação correta dos espalhadores do queimador é mostrada na figura seguinte.

1. As torneiras de gás têm um mecanismo especial de bloqueio. Portanto, para operar a zona da placa, premir o botão pressionando para a frente e enquanto abre ou fecha a torneira, manter o botão premido.

- Fechado

Totalmente aberto

Semi-aberto

1. Para modelos de ignição automática, a ignição é realizada através da eletricidade. Portanto, antes de operar com o aparelho, assegurar que o mesmo tem ligação elétrica. A ignição destes modelos é como se indica.

A torneira da placa está na posição de fechada.

Para ativar a ignição da placa, em primeiro lugar premir o botão todo para a frente.

Enquanto está a manter premido o botão, o isqueiro acende e começa a ignição.

Ao rodar o botão enquanto o mantém premido, pode permitir a ignição da chama com a altura pretendida.

1. Deve prestar atenção para que as grelhas da placa estejam colocadas totalmente na base da mesma. No caso de falha relativamente a isto, isso pode dar origem ao derramamento dos materiais a serem colocados por cima das grelhas.

PO

1. Para os modelos que têm a função de segurança, depois de realizar o procedimento de segurança conforme as orientações acima, deve aguardar 5-10 segundos empurrando o botão para a frente sem tirar as mãos. O mecanismo de segurança atuará durante este período de tempo e assegurará o funcionamento da placa. No que se refere à libertação de gás pelo aparelho, as torneiras do gás cortam o gás que está a entrar na zona da placa no caso de a chama da mesma se apagar por qualquer razão.

FFD

1. Dispositivo de segurança de corte de chama (FDD) *; funciona instantaneamente quando o mecanismo de segurança é ativado devido ao excesso de líquido sobre as placas superiores.

2. Quando estiver a usar o utensílio para café fornecido com a placa, assegurar que os pés do mesmo são colocados exatamente na grelha da placa e se mantém na zona da placa de forma centrada. Usar apenas o utensílio num queimador pequeno.

3. Quando estiver a usar as placas a gás, utilizar uma caçarola, colocada na superfície da placa o mais afastado possível. Graças a isso, pode poupar energia. Na tabela seguinte, são indicados os diâmetros recomendados das caçarolas a serem usadas conforme os queimadores. A caráterística Wok da zona da placa é para cozinhar rapidamente.
4. Assegurar que as grelhas estão totalmente assentes na placa de cozinha. Caso a grelha não esteja corretamente assente, isso pode provocar salpicos dos materiais colocados em cima da mesmo.
5. Colocar os recipientes e as panelas de modo que as pegas das mesmas não fiquem colocadas por cima dos queimadores, para evitar o aquecimento das mesmas.
6. Colocar a quantidade adequada de alimentos nos recipientes e nas panelas. Deste modo, pode evitar o derrame dos cozinhados e uma limpeza desnecessária.
7. O tamanho do recipiente e da chama do gás deve coincidir. Colocar as chamas de modo a que não saiam da base do recipiente.

8. Não usar recipientes que sejam instáveis e que possam tombar com facilidade sobre a placa de cozinha.

9. Não colocar recipientes e panelas vazias sobre os queimadores com a chama acesa.

10. Desligar sempre os queimadores após cada utilização.
11. Não colocar recipientes que possam ser afetados pelo calor no produto.
12. Não operar os queimadores sem quaisquer recipientes e panelas e colocados sobre os mesmos.
13. Não colocar as tampas dos recipientes e das panelas em cima dos queimadores.
14. Quando colocar o recipiente noutro queimador, deve retirá-lo em vez de o arrastar.
15. Deve manter a tampa no recipiente que utiliza para aquecer óleo.
16. Não colocar óleo numa quantidade superior a um terço da quantidade total que o recipiente leva. Não deixar o óleo sem supervisão quando o mesmo está a ser aquecido. Óleo demasiado quente pode provocar um incêndio.

Queimador Wok \*

Dado possuir um sistema de anel de chama duplo, permite uma distribuição de calor homogénea por baixo da caçarola a alta temperatura. É ideal para cozedura curta e a alta temperatura. Quando pretender usar uma caçarola normal no queimador wok, é necessário remover o adaptador de caçarola wok da placa.

Dimensões Das Panelas

Os diâmetros recomendado dos recipientes a serem usados são indicados na tabela seguinte.

Placas de vidro	30 cm fogão	45 cm fogão	60 cm controle de mão	60 cm frente de controle	70 cm frente de controle	90 cm frente de controle
Auxiliar queimador 12-18 cm	12-18 cm	12-18 cm	18 cm	12-18 cm
Semi-rápido queimador --- 18-20 cm	18-20 cm	18-20 cm	18-20 cm	18-22 cm
Rápido queimador 18-24 cm	22-24 cm	22-24 cm	24 cm	22-26 cm
Wok queimador 24-26 cm	--- 24-26 cm	24-26 cm	24-26 cm	26-30 cm

Placas de metal	30 cm fogão	45 cm fogão	60 cm controle de mão	60 cm frente de controle	70 cm frente de controle	90 cm frente de controle
Auxiliar queimador 12-18 cm	12-18 cm	12-18 cm	18 cm	12-18 cm
Semi-rápido queimador -- 18-20 cm	18-20 cm	18-20 cm	18-20 cm	18-22 cm
Rápido queimador 18-22 cm	22-26 cm	22-24 cm	22-24 cm	22-26 cm
Wok queimador 24-26 cm	24-26 cm	24-26 cm	24-26 cm	24-32 cm

ADVERTÊNCIA: A caçarola a ser usada com produtos deve ter um diâmetro mínimo de 120 mm.

Os salpicos e derramamentos podem provocar danos na superfície da placa de cozinha e provocar um incêndio.

Os salpicos e derramamentos podem provocar danos na superfície da placa de cozinha e provocar um incêndio.

Caso o diâmetro do recipiente seja inferior ao diâmetro do queimador, isso implicará consumo de energia.

Usar recipientes e panelas apenas com bases planas.

MANUTENÇÃO E LIMPEZA

Antes de começar a manutenção ou limpeza, em primeiro lugar deve desligar da tomada de alimentação elétrica à placa e fechar a válvula do gás. Se a placa estiver quente, deixar que arrefeça.

1. Para que a sua placa tenha uma vida útil longa e económica, deve ser realizada uma limpeza e manutenção regulares.
2. Não limpar a sua placa com instrumentos que possam riscar como escova de arame, palha-de-aço ou facas. Não usar materiais ou detergentes abrasivos, que riscam ou ácidos.
3. Seguidamente enxaguar a placa com um pano humedecido em detergente, enxaguar e depois passar com um pano macio.
4. Limpar as superfícies de vidro com substâncias de limpeza de vidro especiais. Dado que os riscos das superfícies de vidro levam à quebra das mesmas, quando estiver a limpar as mesmas, não usar soluções de limpeza abrasivas ou utensílios de metal afiados para raspar.
5. Não limpar a sua placa com equipamentos de limpeza a vapor.
6. Limpar os canais e tampas das zonas da placa com água com detergente e limpar os canais de gás com uma escova.
7. No decorrer da limpeza da sua placa, nunca usar materiais inflamáveis como ácido, diluente e gás.
8. Não lavar as partes de plástico e alumínio na máquina de lavar loiça.
9. Limpar de imediato o vinagre, limão, sal, coca-cola e substâncias semelhantes contendo ácidos e alcalinos que caiam sobre a placa.
10. Com o uso, os botões da placa rodam com maior dificuldade ou nunca mais rodam, nestas circunstâncias, pode ser necessário substituir os mesmos. A substituição deve ser feita por serviço autorizado.

RESOLUÇÃO DE PROBLEMAS

Pode resolver os problemas que pode encontrar no seu produto verificando os seguintes pontos antes de chamar a assistência técnica.

Pontos de verificação

Caso tenha algum problema com o fogão, verificar primeiro a tabela abaixo e experimentar as sugestões.

Problema Causa Possível Solução
Não há ignição.	Não há centelhas. Verificar a fonte de alimentação.
	A tampa do fogão não está corretamente encaixada.	Colocar a tampa na posição correta.
	O fornecimento de gás está fechado. Abrir totalmente o fornecimento de gás.
Não há ignição correta.	O fornecimento de gás não está totalmente aberto.	Abrir totalmente o fornecimento de gás.
	A tampa do fogão não está corretamente encaixada.	Colocar a tampa na posição correta.
	A ficha de ignição está obstruída com materiais estranhos.	Remover os metareiais estranhos com um pano.
	As placas estão molhadas. Secar cuidadosamente as placas.
	Os orfícios dos espalhadores estão obstruídos	Limpar o espalhador.
É produzido ruído quando está a queimar ou durante a ignição.	A tampa do fogão não está corretamente encaixada.	Colocar a tampa na posição correta.
A chama apaga-se durante o funcionamento.	O dispositivo de regulação da chama está obstruído com materiais estranhos.	Limpar o dispositivo de regulação da chama.
	O derramamento de alimentos apaga a chama.	Desligar a placa. Aguardar um minuto e acender novamente.
	Um fluxo forte de ar apaga a chama.	Deve verificar a placa correspondente e verificar se a zona de cozedura relativamente às correntes de ar, por exemplo de uma janela aberta. Aguardar um minuto e acender novamente.
Chama amarela.	Os orfícios dos espalhadores estão obstruídos	Limpar o espalhador.
	Está a ser usado um gás diferente. Verificar qual o gás que está a ser usado.
Chama instável.	A tampa do fogão não está corretamente encaixada.	Colocar a tampa na posição correta.
Cheiro a gás.	O bico de gás foi deixado aberto.	Verificar se foi deixado aberto algum bico de gás.
	Fuga na ligação da garrafa de gás ao fogão. As segurar que as ligações são anti-fuga.
Isqueiro não está a funcionar.	Extremidades ou corpo das fichas de ignição estão entupidos.	Limpar as extremidades ou corpo das fichas de ignição.
	Tubos dos queimadores de gás estão entupidos.	Limpar os tubos dos queimadores de gás.

REGRAS DE MANUSEAMENTO

1. Realizar a movimentação e transporte na embalagem original.
2. Prestar muita atenção ao aparelho durante o carregamento/descarregamento e manuseio.
3. Assegurar que a embalagem está firmemente fechada durante o manuseio e transporte.
4. Proteger de fatores externos (tais como humidade, água, etc.) que possam danificar a embalagem.
5. Ter cuidado para não danificar o aparelho devido a colisões, choques, quedas, etc. durante o manuseio e transporte e para não o partir ou deformar durante a operação.

ELIMINAÇÃO AMIGA DO AMBIENTE

Elimine a embalagem em condições amigas do ambiente Este aparelho está etiquetado de acordo com a Diretiva Europeia 2012/19/UE relativa a aparelhos elétricos e eletrónicos usados (Resíduos de Equipamentos Elétricos e eletrónicos REEE). As orientações determinam o enquadramento para a devolução e reciclagem de aparelhos elétricos aplicável em toda a UE.

INFORMAÇÃO SOBRE A EMBALAGEM

Os materiais de embalagem do produto são fabricados a partir de materiais recicláveis, de acordo com as nossas Normas Ambientais Nacionais. Não elimine os materiais de embalagem junto com o lixo doméstico ou outros. Leve-os aos pontos de recolha de material de embalagem indicados pelas autoridades locais.
