Tipo de produto	Aquecedor de pratos embutível
Marca	De Dietrich
Modelo	DWD1114X
Dimensões (A x L x P)	135 x 560 x 592 mm (variante DWD1114/94)
Peso líquido	Cerca de 20 kg
Alimentação elétrica	220-240 V ~ 50/60 Hz, 10 A, secção do fio 1 mm²
Potência	700 W (estimativa)
Funções principais	Aquecimento por ar quente com ventilador, seletor de temperatura (30-70 °C), temporizador com campainha, luz de funcionamento, fundo antiderrapante, grade de proteção
Capacidade de carga	20 kg no máximo
Instalação	Embutível, dimensões mínimas do nicho: A 130 x L 550 x P 590 mm (para DWD1114/94)
Manutenção e limpeza	Limpeza com esponja e água com sabão, secar com pano macio. Não utilizar produtos abrasivos, álcool, diluente ou limpador a vapor. Fundo antiderrapante removível para limpeza
Segurança	Não utilizar para alimentos ou bebidas, não subir na gaveta, não guardar plásticos ou objetos inflamáveis. Usar luvas térmicas para loiça quente. Desligar em caso de anomalia
Peças sobresselentes e reparabilidade	Utilizar exclusivamente peças sobresselentes certificadas originais. Contacte o serviço pós-venda De Dietrich
Informações gerais	Manual disponível em vários idiomas. Registo do produto em www.de-dietrich.com. Atendimento ao consumidor: 0892 02 88 04

Perguntas frequentes - DWD1114X DE DIETRICH

Qual é a função principal da gaveta de aquecimento De Dietrich DWD1114X?

A gaveta de aquecimento DWD1114X foi concebida exclusivamente para pré-aquecer a loiça. Utiliza um sistema de aquecimento por ar quente com ventilador para distribuir o calor uniformemente, permitindo aquecer pratos, chávenas e travessas antes de servir.

Quais temperaturas posso ajustar e para que tipo de loiça?

O seletor de temperatura permite ajustar uma temperatura entre 30 e 70 °C. Para chávenas e copos, utilize 40 °C. Para pratos e travessas, ajuste 60 °C para conservar o calor dos alimentos sem risco de queimadura.

Quanto tempo é necessário para pré-aquecer a loiça?

O tempo de pré-aquecimento depende do material, da espessura, da carga e da temperatura ajustada. A título indicativo, para 60 °C, conte cerca de 30 minutos para uma loiça de 6 pessoas e 40 minutos para 12 pessoas.

Qual é a capacidade de carga máxima da gaveta de aquecimento?

A capacidade de carga máxima é de 20 kg, independentemente da variante (DWD1114/94 de 135 mm ou DWD1129 de 295 mm). O número de pratos depende do seu peso e dimensões.

Como fazer a manutenção e limpeza da gaveta de aquecimento?

Antes de qualquer manutenção, desligue o aparelho e deixe-o arrefecer. Limpe todas as superfícies com uma esponja, detergente para loiça e água quente, depois seque com um pano macio. Não utilize limpador a vapor, produtos abrasivos, álcool ou diluente. O fundo antiderrapante é removível e pode ser limpo separadamente.

Posso usar a gaveta de aquecimento para aquecer alimentos ou bebidas?

Não, a gaveta de aquecimento destina-se exclusivamente ao pré-aquecimento da loiça. A humidade dos alimentos ou bebidas pode causar corrosão do aparelho. Além disso, aquecer alimentos pode danificar o aparelho ou representar risco de incêndio.

Quais são as precauções de segurança importantes a respeitar?

Nunca subir ou sentar na gaveta aberta. Não guarde recipientes de plástico ou objetos inflamáveis. Use luvas térmicas para retirar a loiça quente (temperatura até 70 °C). O aparelho deve ser embutido e ligado corretamente com um fusível de 10 A. Em caso de anomalia, desligue o aparelho ou remova o fusível.

Como instalar a gaveta de aquecimento num móvel?

A instalação deve ser feita embutida. As dimensões mínimas do nicho para o modelo DWD1114/94 são: altura 130 mm, largura 550 mm, profundidade 590 mm. Após a embutir, fixe o aparelho às paredes laterais do móvel com os parafusos e espaçadores fornecidos. A ligação elétrica deve ser feita antes da colocação.

O que fazer em caso de avaria ou anomalia da gaveta de aquecimento?

Em caso de anomalia, desligue imediatamente o aparelho ou remova o fusível correspondente. Contacte um profissional qualificado autorizado da marca para qualquer intervenção. Para o serviço pós-venda, ligue para 0892 02 88 04 e mencione a referência completa do aparelho (modelo, tipo, número de série) na placa de características.

Onde encontrar o manual de instruções e as peças sobresselentes?

O manual de instruções está disponível gratuitamente para download em formato PDF em notice-facile.com ou no site da De Dietrich. Para peças sobresselentes, utilize exclusivamente peças certificadas originais fornecidas pelo serviço pós-venda De Dietrich. Pode também registar o seu produto em www.de-dietrich.com.

MANUAL DE UTILIZADOR DWD1114X DE DIETRICH

PT GUIA DE UTILIZAÇÃO

Descobrir os produtos De Dietrich é experimentar emoções únicas que apenas os objectos de valor podem produzir.

A atracção é imediata desde o primeiro olhar. A qualidade do design é ilustrada pela estética intemporal e os acabamentos cuidados que tornam cada objecto elegante e refinado, em perfeita harmonia uns com os outros.

A seguir, vem a irresistível vontade de tocar. O design De Dietrich assenta em materiais robustos e prestigiantes; O autêntico é privilegiado.

Ao associar a tecnologia mais evoluída aos materiais nobres, a De Dietrich assegura a criação de produtos de alta execução ao serviço da arte da culinária, uma paixão partilhada pelos apaixonados pela cozinha.

Esperamos que desfrute bastante da utilização deste novo aparelho e teremos todo o prazer em receber as suas sugestões e de responder às suas dúvidas. Convidamo-lo(a) a enviá-las para o nosso serviço de apoio ao cliente ou para o nosso website.

Convidamo-lo(a) a registar o seu produto em www.de-dietrich.com para desfrutar das vantagens da marca.

Agradecemos a sua confiança.

De Dietrich

Encontre todas as informações acerca da marca em www.de-dietrich.com

INDICE

PT

1 / PROTECÇÃO DO AMBIANTE 33
2 / DESCRIÇÃO DO APARELHO 34
3 / MEDIDAS DE SEGURANÇA 35
4 / INSTALAÇÃO 36
5 / ENCASTRAMENTO 37
6 / UTILIZAÇÃO DO APARELHO 38
7 / MANUTENÇÃO E LIMPEZA 41
8 / SERVIÇOS AUTORIZADOS 41

1 / PROTECÇÃO DO AMBIANTE

O material de embalagem deste aparelho é reciclável. Participe na sua reciclagem e contribua assim para a protecção do ambiente, depositandoo nos contentores previstos para o efeito (papelões).

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

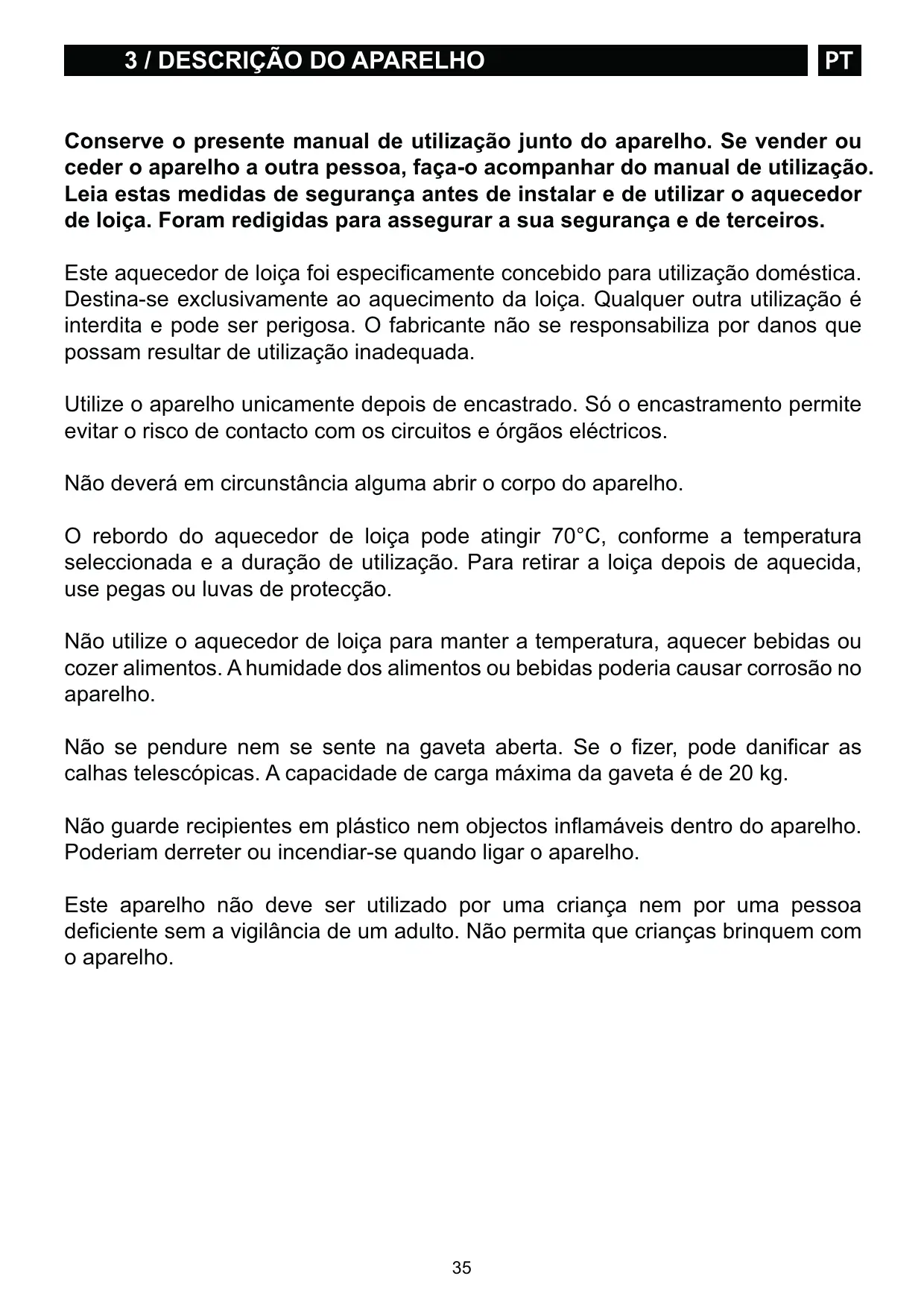

Conserve o presente manual de utilização junto do aparelho. Se vender ou ceder o aparelho a outra pessoa, faça-o acompanhar do manual de utilização. Leia estas medidas de segurança antes de instalar e de utilizar o aquecedor de loiça. Foram redigidas para assegurar a sua segurança e de terceiros.

Este aquecedor de loiça foi especificamente concebido para utilização doméstica. Destina-se exclusivamente ao aquecimento da loiça. Qualquer outra utilização é interdita e pode ser perigosa. O fabricante não se responsabiliza por danos que possam resultar de utilização inadequada.

Utilize o aparelho unicamente depois de encastrado. Só o encastramento permite evitar o risco de contacto com os circuitos e órgãos eléctricos.

Não deverá em circunstância alguma abrir o corpo do aparelho.

O rebordo do aquecedor de loiça pode atingir 70°C, conforme a temperatura seleccionada e a duração de utilização. Para retirar a loiça depois de aquecida, use pegas ou luvas de protecção.

Não utilize o aquecedor de loiça para manter a temperatura, aquecer bebidas ou cozer alimentos. A humidade dos alimentos ou bebidas poderia causar corrosão no aparelho.

Não se pendure nem se sente na gaveta aberta. Se o fizer, pode danificar as calhas telescópicas. A capacidade de carga máxima da gaveta é de 20 kg.

Não guarde recipientes em plástico nem objectos inflamáveis dentro do aparelho. Poderiam derreter ou incendiar-se quando ligar o aparelho.

Este aparelho não deve ser utilizado por uma criança nem por uma pessoa deficiente sem a vigilância de um adulto. Não permita que crianças brinquem com o aparelho.

Antes de efectuar a ligação, verifique que os cabos eléctricos têm uma secção adequada para alimentar normalmente o aparelho. O fusível da instalação deve ser de 10 amperes.

É necessário prever no circuito de alimentação um disjuntor diferencial bipolar, cuja distância de abertura entre os contactos seja superior a 3 mm.

A ligação eléctrica deve ser efectuada antes da instalação do aparelho no móvel.

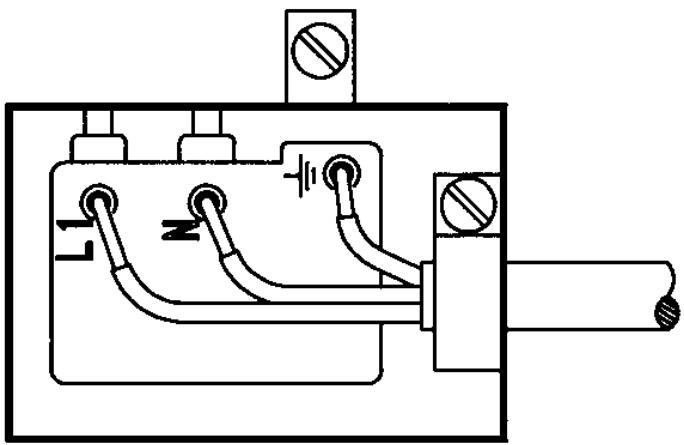

A gaveta deve ser ligada com um cabo de alimentação (normalizado) de 3 condutores de 1 mm² (1 fase + 1 neutro + terra) que, por sua vez, devem ser ligados à rede monofásica (220-240 V) por intermédio de uma tomada de alimentação eléctrica (1 fase + 1 neutro + terra) normalizada em conformidade com a norma CEI 60083 ou com as regras de instalação. O cabo de protecção (verde/amarelo) está ligado ao terminal do aparelho e deve ser protegido por condutores de terra.

No caso de ligação a uma tomada eléctrica, esta deve permanecer acessível uma vez instalado o aparelho.

O fio neutro do aquecedor de loiça (fio azul) deve ser ligado ao fio neutro da rede.

ATENÇÃO : Se o aquecedor de loiça apresentar qualquer anomalia, desligue o aparelho ou retire o fusível correspondente à linha de ligação do aquecedor de loiça.

Instale o aparelho no espaço previsto para o efeito. Confirme que a gaveta está bem nivelada.

Abra a gaveta e fixe-a às paredes laterais do móvel, utilizando os 2 parafusos e os 2 espaçadores fornecidos.

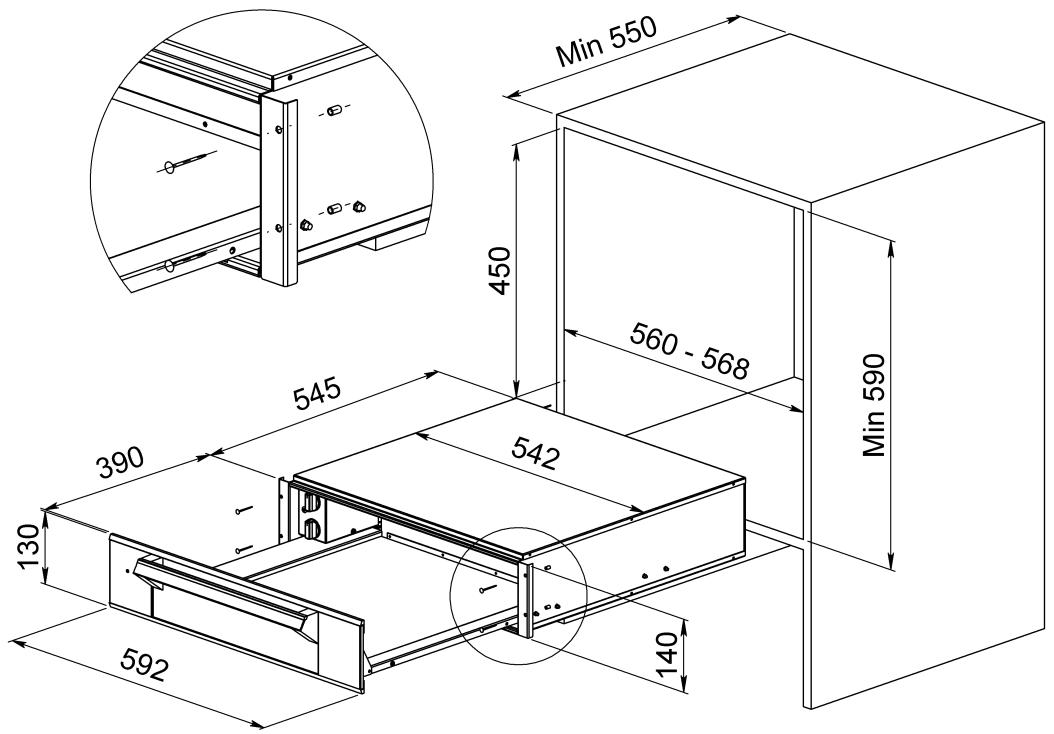

DWD1114/94

Min 550 450 560 - 568 Min 590 545 390 542 130 140 592

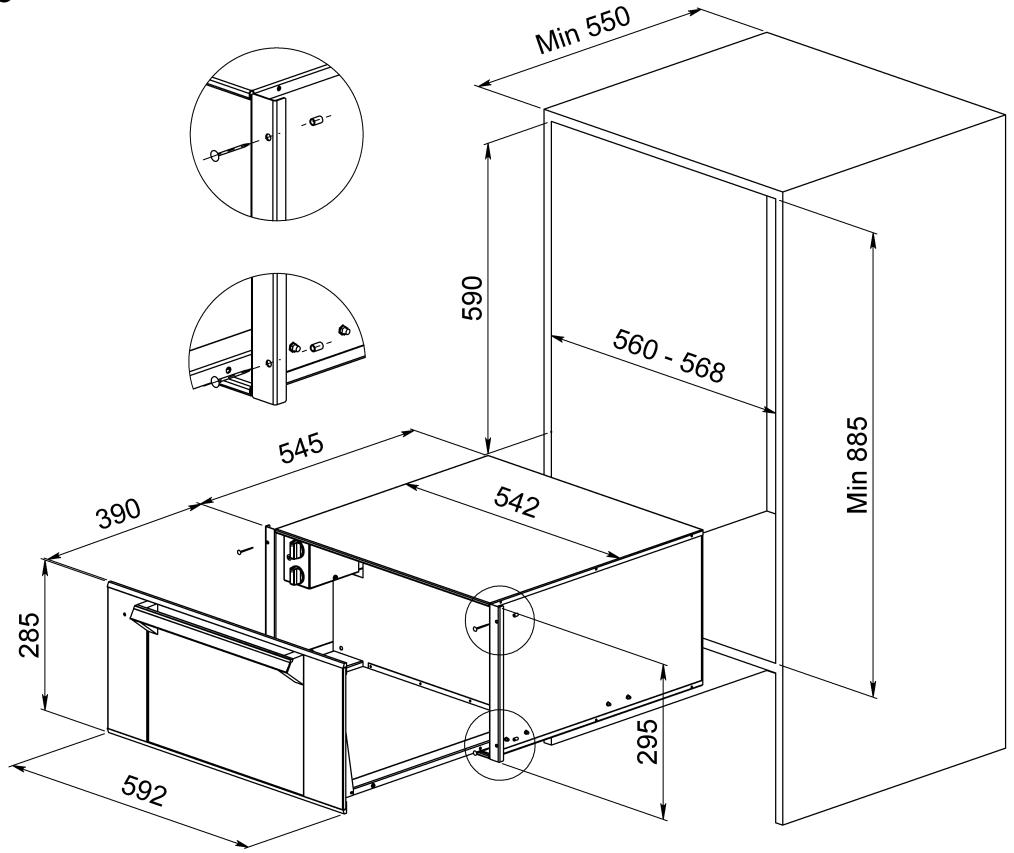

DWD1129

Min 550 590 560 - 568 545 390 542 285 295 592 Min 885

INFORMAÇÃO PRÉVIA

Este aparelho serve exclusivamente para aquecer loiça.

O aparelho dispõe de um sistema de aquecimento por convecção. Um ventilador distribui o calor da resistência na gaveta. A loiça é aquecida uniforme e rapidamente graças à circulação de ar.

Uma grelha de protecção evita o contacto com a resistência e o ventilador.

A base da gaveta tem revestimento anti-deslizante para impedir que a loiça se desloque ao abrir e fechar a gaveta.

Para o modelo DWD1194GX: a gaveta abre e fecha através de leve pressão no centro do painel.

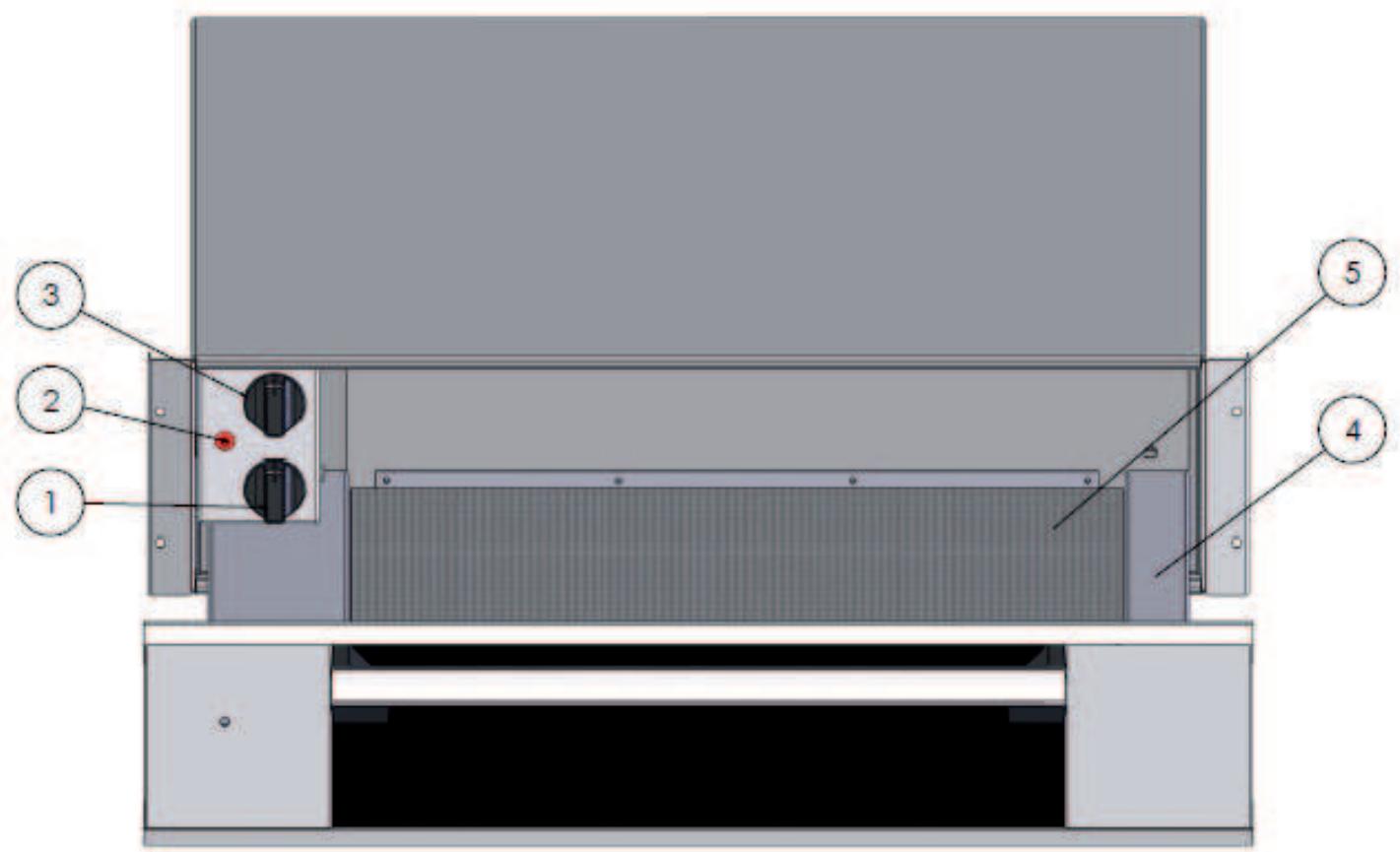

ELEMENTOS DE COMANDO

O aparelho dispõe de um selector de temperatura e de um interruptor temporizado. Estes elementos só são visíveis quando a gaveta está aberta.

Quando a gaveta está fechada, o indicador luminoso situado no exterior do aparelho permite-lhe ver se este está em funcionamento.

PRINCÍPIO DE COMANDO

• Coloque a loiça na gaveta.
- Seleccione a temperatura.
- Marque o tempo de aquecimento (mínimo 10 minutos).

O indicador luminoso acende-se.

- Feche a gaveta.

Quando se esgota o tempo seleccionado, o sistema de aquecimento por convecção pára e é emitido um aviso sonoro.

Para desactivar o aviso sonoro, coloque o marcador na posição 0.

SELECÇÃO DA TEMPERATURA

O selector de temperatura permite marcar uma temperatura compreendida entre 30 e 70°C.

Seguem-se os valores de temperatura mais adaptados ao tipo de loiça utilizado:

• 40°C: para chávenas ou copos. Servidas em chávenas ou copos a esta temperatura, as bebidas quentes conservam o seu calor mais tempo e o recipiente pode ser tocado sem que se queime.
• 60°C: para pratos e travessas. As iguarias em pratos ou travessas aquecidas conservam o calor. Os pratos e as travessas podem, no entanto, ser tocados sem que se queime.

TEMPO DE AQUECIMENTO

O tempo de aquecimento depende de vários factores :

• material e espessura da loiça
• carga
• disposição da carga
• regulação da temperatura

Não é, pois, possível indicar valores precisos.

Pontos de referência :

Para uma regulação de temperatura de 60°C, o aquecimento uniforme :

• da loiça necessária a uma refeição para seis pessoas é de aproximadamente 30 minutos.
• da loiça necessária a uma refeição para doze pessoas é de aproximadamente 40 minutos.

A experiência determinará o tempo de aquecimento mais adequado para a sua loiça.

CAPACIDADE

Este modelo existe em duas versões com alturas diferentes.

• DWD1114/94 : 135 mm de altura
• DWD1129 : 295 mm de altura

A capacidade depende da altura do modelo e do peso, tamanho e formato da loiça.

As duas versões têm uma capacidade de carga máxima de 20 kg.

Os exemplos seguintes são apresentados a título meramente informativo:

DWD1114/94As quantidades são determinadas pelo volume		DWD1129As quantidades são determinadas pelo peso
Loiça para 6 pessoas:6 pratos grandes∅ 28 cm6 pratos de sopa∅ 22 cm1 saladeira∅ 22 cm1 saladeira∅ 20 cm1 saladeira∅ 18 cm2 travessas de carne36 cm		Loiça para 12 pessoas:12 pratos grandes∅ 28 cm12 pratos de sopa∅ 22 cm2 saladeiras∅ 22 cm2 saladeiras∅ 20 cm2 saladeiras∅ 18 cm2 travessas de carne36 cm
ou 16 pratos grandes∅ 28 cm+ 8 tijelas∅ 10 cm		ou 32 pratos grandes∅ 28 cm(± 600 g/cada)
ou 24 pratos de sopa∅ 22 cm		ou 50 pratos de sopa∅ 22 cm(± 400 g/cada)
ou 40 tijelas∅ 10 cm		ou 60 taças (± 330 g/cada)∅ 10 cm
ou 60 chávenas∅ 8 cm		ou 132 chávenas∅ 8 cm(± 150 g/cada)
ou...		ou...

Antes de qualquer operação de manutenção, desligue o aparelho e deixe-o arrefecer.

Limpe todas as superfícies unicamente com uma esponja, detergente para loiça e água quente. Seque seguidamente com um pano suave.

Não limpe o aparelho com máquinas ou pistolas de limpeza a vapor.

Não é aconselhável a utilização de produtos abrasivos, álcool ou diluente, porque são susceptíveis de deteriorar o aparelho.

A face do aparelho em aço inoxidável é sensível a riscos e golpes. Utilize um produto não abrasivo especial para aço inoxidável.

A base com anti-deslizamento pode ser retirada para limpar a gaveta.

A base da gaveta pode ser limpa com água quente e detergente para loiça. A seguir, seque-a bem e, quando estiver perfeitamente seca, volte a colocar na gaveta.

8 / SERVIÇOS AUTORIZADOS

Qualquer intervenção no seu aparelho deve ser realizada:

• quer pelo seu revendedor,
• quer por outro profissional qualificado autorizado pela marca.

Ao contactá-los, indique a referência completa do seu aparelho (modelo, tipo e número de série).

Estas informações figuram na placa de identificação fixada no aparelho.
