MANUAL DE UTILIZADOR JACR-24HRN1/QB8W Jocel

Manual do Utilizador Manual del Usuário

Indice

NOTA AMBIENTAL

Nota ambiental....2

PRECAUÇÕES DE SEGURANÇA

Aviso 3

Cuidado ....3

INSTRUÇÕES DE FUNCIONAMENTO

Nome das partes ....4

Temperatura de funcionamento....5

Funcionamento manual 5

Controlo da direcção do ar ....6

Como funciona o ar condicionado ....7

CUIDADO E MANUTENÇÃO

Cuidado e manutenção ....8-9

CONSELHOS DE FUNCIONAMENTO

Conselhos de funcionamento 10-11

CONSELHOS PARA RESOLUÇÃO DE PROBLEMAS

Conselhos para resolução de problemas ....12

CUIDADO

• Contacte a Assistência Técnica autorizado para reparação ou manutenção desta unidade.
• Contacte um técnico qualificado para fazer a instalação desta unidade.
• O ar condicionado não deve ser utilizado por crianças nem pessoas inválidas sem vigilância.
• As crianças devem ser vigiadas para garantir que não brincam com o ar condicionado.
• Se o cabo eléctrico necessitar de ser substituído, esta substituição só deve ser efectuada por técnico qualificado..
• O trabalho de instalação deve ser efectuado de acordo com as normas eléctricas nacionais e só por técnicos qualificados

Nota Ambiental

ELIMINAÇÃO: Não coloque este aparelho no lixo doméstico comum. Coloque este aparelho nos locais de recolha adequados para um tratamento especial, se necessário.

É proibido colocar este aparelho no lixo doméstico comum.

Precauções de Segurança

Para evitar danos no utilizador ou em outras pessoas e danos na propriedade, deve seguir as seguintes instruções. O funcionamento incorrecto devido ao não conhecimento das instruções pode provocar danos ou ferimentos. A gravidade é classificada de acordo com as seguintes indicações.

AVISO	Este símbolo indica possibilidade de morte ou ferimentos graves.
CUIDADO	Este símbolo indica possibilidade de ferimentos ou danos na propriedade.

■ O significado dos símbolos utilizados neste manual são mostrados abaixo:

	Nunca faça isto
	Faça sempre isto

Ligue correctamente o aparelho.

- Caso contrário, pode provocar um choque eléctrico ou incêndio devido à geração de calor excessiva.

Não altere o comprimento do cabo eléctrico, nem partilhe a tomada com outros aparelhos.

- Pode provocar um choque eléctrico ou um incêndio devido à geração de calor.

Garanta sempre uma correcta ligação à terra.

- A inexistência de uma ligação à terra pode provocar um choque eléctrico.

Desligue o aparelho se saírem fumos, cheiros ou sons estranhos do aparelho.

- Pode provocar um choque eléctrico ou um incêndio.

Utilize um disjuntor e o fusível correctos.

- Existe o risco de incêndio ou choque eléctrico.

Se existir uma fuga de gás de outro aparelho, ventile a divisão antes de colocar o ar condicionado em funcionamento.

- Pode provocar uma explosão, incêndio ou queimaduras.

Não ligue nem desligue o aparelho na ficha.

- Pode provocar um choque eléctrico ou um incêndio devido à geração de calor.

Não mexa com as mãos molhadas nem coloque o aparelho em funcionamento num ambiente húmido.

Não deixe que a água entre nas partes eléctricas.

- Pode provocar a avaria do aparelho ou um choque eléctrico.

Não beba a água drenada do ar condicionado.

- Contém poluentes e pode ficar doente.

Não utilize o cabo eléctrico próximo de aquecedores.

- Pode provocar um incêndio ou choque eléctrico.

Não desmonte nem altere a unidade.

- Pode provocar uma avaria ou choque eléctrico.

Não danifique o cabo eléctrico nem utilize um cabo não adequado.

- Pode provocar um choque eléctrico ou um incêndio.

Não direccione a circulação do ar directamente para as pessoas.

- Pode prejudicar a saúde.

Coloque sempre um disjuntor e um circuito eléctrico dedicado.

- A não instalação pode provocar um incêndio ou choque eléctrico.

Não abra a unidade durante o funcionamento.

Não utilize o cabo eléctrico próximo de gases inflamáveis ou combustíveis, tais como, gasolina, benzeno, diluente, etc.

- Pode provocar uma explosão ou incêndio.

CUIDADO

Quando retirar o filtro do ar, não toque nas partes metálicas da unidade.

- Pode provocar ferimentos.

- Quando limpar a unidade, retire a ficha da tomada e desligue o disjuntor.

- Não limpe a unidade quando está ligada porque pode provocar um incêndio ou choque eléctrico. Pode também provocar ferimentos.

Pare o funcionamento e feche a janela. D urante uma tempestade ou furacão, desligue o aparelho.

- O funcionamento com as janelas abertas pode provocar a entrada da água da chuva e o consequente dano das mobílias.

Não utilize detergentes fortes, tais como, graxas ou diluentes. Utilize um pano suave para limpar.

- A aparência pode ficar deteriorada devido à alteração da cor do produto ou devido aos riscos.

Não coloque objectos pesados em cima da unidade e tenha cuidado para que o cabo não fique comprimido.

- Existe o perigo de incêndio ou choque eléctrico.

Não limpe o ar condicionado com água.

- A água pode entrar para a unidade e danificar o isolamento. Pode provocar um choque eléctrico.

Não coloque nenhum animal nem planta directamente sob o ar que sai do aparelho.

- Pode magoar o animal ou danificar a planta.

Não coloque obstáculos à volta das entradas de ar ou no interior das saídas de ar.

- Pode provocar a avaria do aparelho ou um acidente.

Certifique-se que o suporte de montagem da unidade exterior não está danificado devido à exposição prolongada.

- Se o suporte estiver danificado, existe o risco de queda da unidade.

Tenha cuidado quando desembalar e instalar. As esquinas pontiagudas podem magoá-lo

Ventile bem a divisão quando o utilizar ao mesmo tempo que um fogão, etc.

- Pode provocar uma ausência de oxigénio.

Não utilize para fins específicos.

- Não utilize este ar condicionado para preservar aparelhos de precisão, alimentos, animais, plantas ou objectos de arte. Pode provocar a deterioração da qualidade, etc.

Desligue o interruptor principal quando não utilizar a unidade durante um longo período de tempo.

- Pode provocar a avaria do aparelho ou um incêndio.

Coloque sempre os filtros de forma correcta. Limpe o filtro a cada duas semanas.

- O funcionamento sem filtros pode provocar uma avaria.

Se a água entrar na unidade, desligue-a e retire a ficha da tomada. Contacte a Assistência Técnica

Instruções de Funcionamento

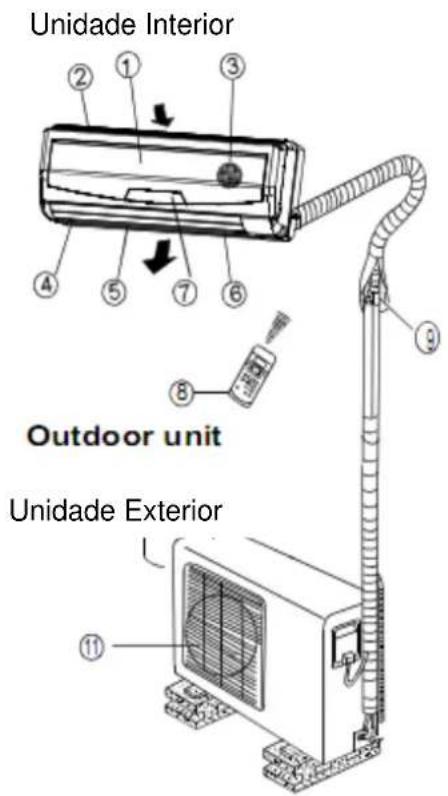

Unidade interior

NOTA: A unidade interior que adquiriu deve ser igual a uma das seguintes. Existe uma pequena diferença no painel frontal e ecrã, mas as características são as mesmas.

Unidade Interior Outdoor unit Unidade Exterior

Unidade interior

1. Painel frontal
2. Entrada do ar
3. Filtro do ar no (interior)
4. Saida do ar
5. Fluxo de ar horizontal
6. Persiana de circulação de ar vertical (interior)
7. Painel de visualização
8. Comando
9. Mangueira de drenagem

Unidade exterior

1. Entrada do ar (lateral e traseiro)

2. Saída de ar

1. Ecrã VLED
2. Luz indicadora de FUNCIONAMENTO

Esta lâmpada acende-se quando o ar condicionado está em funcionamento.

1. Luz indicadora do TEMPORIZADOR

Esta luz acende-se durante o funcionamento do temporizador.

Ecrã VLED

Esta lâmpada acende-se durante o funcionamento automático.
2. Luz indicadora de DESCONGELAÇÃO

Esta luz acende-se quando o ar condicionado inicia a descongelação automaticamente ou quando o controlo de ar quente é activada durante o

NOTA: Este manual não inclui as instruções de funcionamento do comando. Consulte as “Instruções do Comando” que vem na embalagem da unidade, para mais detalhes.

Temperatura de funcionamento

Temperatura\Modo	Arrefecimento	Aquecimento	Secagem
Temperatura ambiente	17^ 32^	0^ 30^	10^ 32^ (modelos<21000Btu/h)
			17^ 32^ (modelos≥21000Btu/h)
Temperatura exterior	18^ 43^	-7^ 24^	11^ 43^ (modelos<21000Btu/h)
	(-5^ 43^: para modelos com sistema de arrefecimento a baixa temperatura)		18^ 43^ (modelos≥21000Btu/h)
	(21^ 52^: para modelos especiais para os trópicos)		21^ 52^ (modelos especiais para os trópicos)
NOTA:1. Se as condições acima indicadas não forem respeitadas, determinadas funções de segurança começam a funcionar e a unidade pode funcionar anormalmente.2. Humidade r elativa da divisão inferior a 80%. Se o ar condicionado funcionar com humidade em excesso, pode aparecer condensação na superfície do ar condicionado. Por favor, coloque as persianas verticais de circulação de ar no seu ângulo máximo (verticalmente em relação ao chão) e coloque a ventoinha na velocidade MÁXIMA.3. O desempenho óptimo é alcançado dentro das temperaturas de funcionamento acima indicadas.

Funcionamento manual

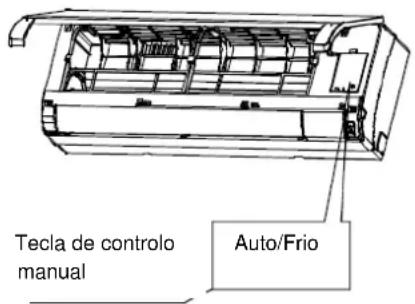

O funcionamento manual pode ser utilizado temporariamente no caso de não encontrar o comando ou se as pilhas estiverem gastas.

1. Abra e levante o painel frontal até um ângulo que esteja fixo e ouvir um clique.
2. Pressione a tecla e a luz de funcionamento acende-se. A unidade começa a funcionar no modo "AUTO" (a temperatura fica bloqueada nos 24°C).
3. Pressione a tecla novamente para desligar o ar condicionado.

CUIDADO:

- Sempre que pressiona a tecla de controlo manual, o modo de funcionamento altera da seguinte maneira:

AUTO - ARREFECIMENTO - DESLIGADO

• O modo de ARREFECIMENTO só é utilizado para fins de testes. É melhor não o escolher.
• Para restaurar o funcionamento do comando, utilize-o directamente.

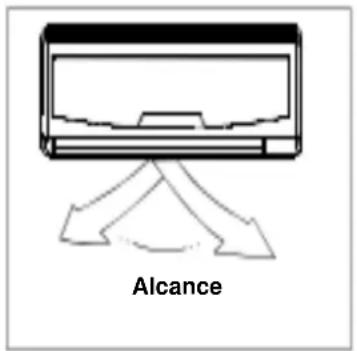

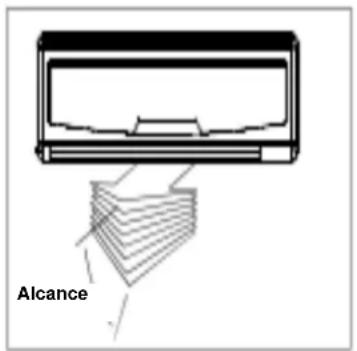

Alcance

Persiana

Alcance

• Regule adequadamente a direcção da circulação do ar. Caso contrário, pode provocar desconforto ou uma temperatura irregular na divisão.
• Regule as persianas horizontais utilizando o comando.
• Regule as persianas verticais manualmente.

Regulação da direcção da circulação do ar vertical (para cima – para baixo)

Faça isto enquanto a unidade está em funcionamento. Utilize o comando para regular a direcção da circulação do ar. A persiana horizontal pode ser movida 6°C cada vez que pressiona, ou andar para cima e para baixo automaticamente. Por favor, consulte o “MANUAL DE FUNCIONAMENTO DO COMANDO”, para informação mais detalhada.

Regulação da direcção da circulação do ar horizontal (esquerda – direita)

- Movimente manualmente a persiana vertical para regular a circulação do ar para a direcção que desejar.

IMPORTANTE: Antes de regular as persianas verticais, desligue o aparelho.

- Em alguns modelos, a persiana vertical pode ser regulada utilizando o comando. Por favor, consulte o “MANUAL DE FUNCIONAMENTO DO COMANDO”, para informação mais detalhada.

CUIDADO

• No modo de arrefecimento ou de desumidificação não coloque o aparelho em funcionamento, durante longos períodos de tempo, com a circulação de ar direcionada para baixo.
• Caso contrário, pode aparecer condensação na superfície das persianas horizontais provocando a queda de água no chão ou em cima dos móveis.
• Não mova manualmente a persiana horizontal a não ser que seja necessário. Utilize sempre o comando.
• Quando o ar condicionado começa a funcionar logo após ser desligado, a persiana horizontal pode não funcionar durante aproximadamente 10 minutos.
• O ângulo de abertura da persiana horizontal não deve ser muito pequeno porque o desempenho de AQUECIMENTO ou ARREFECIMENTO pode ser afectado devido à restrição na circulação do ar.
• Não coloque a unidade a funcionar com a persiana horizontal fechada.
• É normal a persiana horizontal fazer um ruído durante aproximadamente 10 segundos

• Quando coloca o ar condicionado no modo AUTO, começa automaticamente a funcionar no modo de arrefecimento, aquecimento ou ventoinha dependendo da temperatura escolhida e da temperatura ambiente da divisão.
• Se o modo AUTO for desconfortável, pode escolher manualmente as condições desejadas.

Funcionamento em BAIXO CONSUMO

Quando pressiona a tecla de BAIXO CONSUMO no comando durante o modo de arrefecimento, aquecimento ou AUTO, o ar condicionado aumenta (arrefecimento) ou diminui (aquecimento) automaticamente 1º C por hora.

A temperatura ficará constante duas horas mais tarde. O ar condicionado desliga-se passadas 7 horas. A velocidade da ventoinha será controlada automaticamente. Esta característica permite manter a temperatura mais confortável e poupar mais energia.

Funcionamento de SECAGEM

- A temperatura é regulada enquanto desumidifica ligando e desligando repetidamente no modo de arrefecimento ou no modo só ventoinha. O indicador de velocidade da ventoinha mostrará AUTO e esta funcionará na velocidade baixa.

Funcionamento óptimo

Para atingir um desempenho óptimo, por favor, tenha em atenção o seguinte:

• Regule correctamente a direcção da circulação do ar para que não esteja direcionado directamente para as pessoas.
• Regule a temperatura para alcançar o nível máximo de conforto. Não regule a unidade para níveis de temperatura excessivos.
• Feche as portas e as janelas nos modos de AQUECIMENTO e ARREFECIMENTO, ou o desempenho da unidade ficará reduzido.
• Utilize a tecla LIGAR TEMPORIZADOR do comando para escolher a hora que o seu ar condicionado deve ligar.
• Não coloque objetos próximo da entrada ou da saída do ar porque a eficiência do ar condicionado pode ficar reduzida e a unidade pode parar de trabalhar.
• Limpe periodicamente o filtro do ar. Caso contrário, os desempenhos do aquecimento ou do arrefecimento podem ficar reduzidos.
• Não coloque a unidade em funcionamento com a persiana horizontal fechada.

Cuidado e Manutenção

Cuidado e manutenção

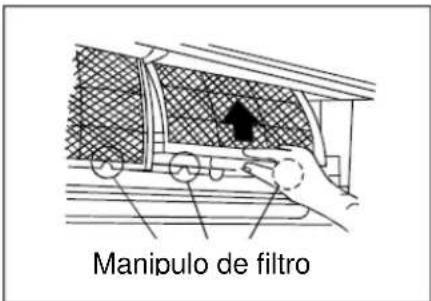

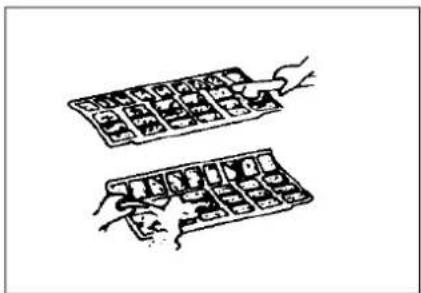

Limpeza da Grelha, da Caixa e do Comando

- Desligue a unidade antes de limpar. Para limpar, utilize um pano suave e seco. Não utilize lixívias nem abrasivos.

NOTA: O cabo eléctrico tem que ser desligado antes de limpar a unidade interior.

Manipulo de filtro

CUIDADOS

- Se a unidade interior estiver muito suja pode utilizar um pano humedecido em água fria para a limpar.

- Não utilize panos com tratamentos químicos nem vaporizadores para limpar a unidade.

- Não utilize benzina, diluente, pós de polimentos ou solventes equivalente para limpar a unidade. Isto pode provocar a deterioração das partes plásticas.

- Nunca utilize água com temperatura superior a 40°C para limpar o painel frontal. Caso contrário pode ficar deformado e descolorado.

Um filtro do ar obstruído reduz a eficácia de arrefecimento desta unidade. Por favor, limpe o filtro a cada 2 semanas.

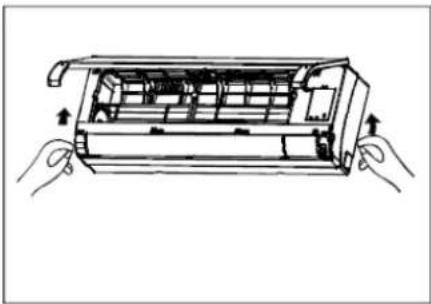

1. Levante o painel da unidade interior até ouvir um clique.

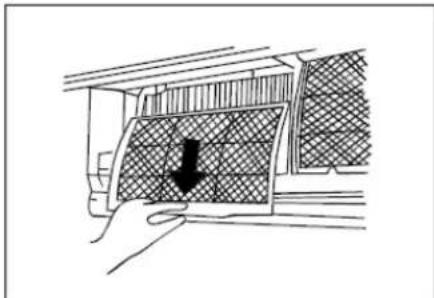

2. Segure na pega do filtro do ar e levante-a ligeiramente para retirar o filtro do suporte. Depois, puxe-o para baixo.
3. Retire o FILTRO DO AR da unidade interior

- Limpe o FILTRO DO AR a cada duas semanas.

- Limpe o FILTRO DO AR com um aspirador ou com água. Depois, deixe-o secar num local fresco.

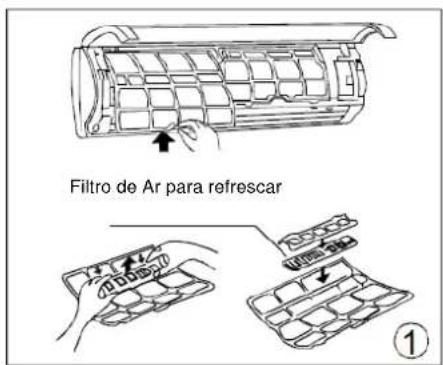

Filtro de Ar para refrescar ①

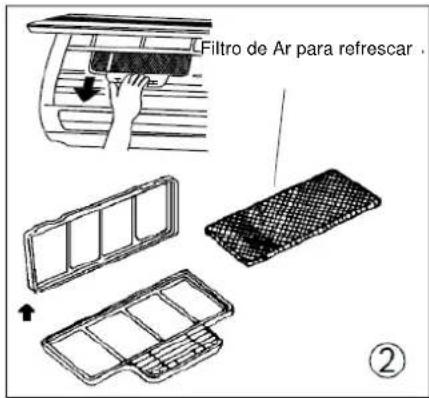

Filtro de Ar para refrescar ②

1. Retire o filtro de refrigeração do ar (filtro opcional incluído: colector de pó plasma/ filtro Bio /Filtro de vitamina C/ Filtro purificador de ar 3M) do suporte. (O método de colocação e de remoção são ligeiramente diferentes. Veja as imagens ① e ② no lado esquerdo.

- Limpe o filtro de refrigeração do ar pelo menos uma vez por mês e substitua-o a cada 4-5 meses.

- Limpe-o com um aspirador e depois seque-o num local fresco.

Não toque no Colector de Pó Plasma no espaço de 10 minutos após a abertura do painel frontal. Pode apanhar um choque eléctrico.

1. Coloque novamente o filtro de refrigeração do aparelho no sítio.

2. Coloque a parte superior do filtro do ar na unidade, tendo em atenção que as pontas esquerda e direita estão na posição correcta e o filtro fica no sítio.

Manutenção

Se não tenciona utilizar a unidade durante um longo período de tempo, faça o seguinte:

1) Coloque a ventoinha em funcionamento durante cerca de meio-dia para secar o interior da unidade.

2) Pare o ar condicionado e desligue a energia. Retire as pilhas do comando.

3) A unidade exterior requer manutenção e limpeza periódicas. Não tente fazer você mesmo. Contacte o vendedor ou a assistência.

Verificações antes de funcionamento

- Verifique se os fios estão partidos ou desligados.

- Verifique se o filtro do ar está colocado.

- Verifique se a saída e a entrada do ar estão bloqueadas depois do aparelho não ser utilizado durante um longo período de tempo.

Cuidado

• Não toque nas partes metálicas da unidade quando retirar o filtro. Pode magoar-se se tocar nas esquinas metálicas afiadas.
• Não utilize água para limpar o interior do ar condicionado. A exposição à água pode destruir o isolamento, provocando um choque eléctrico.
• Quando limpar a unidade, certifique-se primeiro que o cabo eléctrico e o disjuntor estão desligados.

As sitações abaixo descritas podem ocorrer durante o funcionamento normal.

1. Protecção do ar condicionado

Protecção do compressor

- O compressor não pode ser iniciado 3 ou 4 minutos após ter parado.

Anti ar frio

- Unidade foi concebida para não libertar ar frio no modo de AQUECIMENTO, quando o comutador de calor interior está numa das seguintes três condições e a temperatura escolhida ainda não foi alcançada.

A) Quando o aquecimento acabou de iniciar.
B) Descongelação.
C) Aquecimento a baixa temperatura.

- A ventoinha interior e exterior pára de funcionar durante a descongelação.

Descongelação (só nos modelos com aquecimento e arrefecimento)

• Durante o ciclo de aquecimento pode aparecer gelo na unidade exterior, quando a temperatura exterior é baixa e a humidade é elevada, provocando uma menor eficácia de aquecimento do ar condicionado.
• Durante esta condição o ar condicionado pára de aquecer e começa automaticamente a descongelar.
• O tempo de descongelação pode variar entre 4 e 10 minutos consoante a temperatura exterior e a quantidade de gelo formada na unidade exterior.

2. Saída de uma névoa branca da unidade interior.

• A névoa branca pode formar-se devido à grande diferença de temperatura entre a entrada e a saída do ar no modo de ARREFECIMENTO, num ambiente interior com um elevado nível de humidade relativa.
• A névoa branca pode formar-se devido à humidade gerada pelo processo de descongelação quando o ar condicionado inicia no modo de funcionamento de AQUECIMENTO após a descongelação.

3. Ruído baixo do ar condicionado

• Pode ouvir um som sibilante quando o compressor está a funcionar e quando acabou de parar. Este é o som do líquido de refrigeração a circular ou a parar.
• Pode também ouvir um ligeiro ruído quando o compressor está a trabalhar ou quando acabou de parar. Isto é provocado pela expansão do calor e pela contracção do frio das partes plásticas da unidade quando a temperatura é alterada.
• Pode também ser ouvido um ruído quando as persianas regressam à sua posição original, quando a energia é ligada pela primeira vez.

4. Saída de pó da unidade interior

Isto é normal quando o ar condicionado não foi utilizado durante um longo período de tempo ou durante a primeira utilização.

5. A unidade interior emite um cheiro peculiar

Isto é a unidade interior a libertar os cheiros dos materiais de construção, do mobiliário ou fumos.

6. O ar condicionado muda do modo de ARREFECIMENTO ou AQUECIMENTO para o modo de VENTOINHA

Quando a temperatura interior atinge a temperatura escolhida no ar condicionado, o compressor pára automaticamente e o ar condicionado muda para o modo de VENTOINHA. O compressor inicia novamente quando a temperatura interior aumenta no modo de ARREFECIMENTO ou desce no modo de AQUECIMENTO até ao ponto programado.

1. O gotejamento de água pode aparecer na superfície da unidade interior quando o arrefecimento é efectuado com humidade relativa muito elevada (humidade relativa superior a 80%). Regule a persiana horizontal para a posição máxima de saída de ar e escolha a velocidade MÁXIMA da ventoinha.

8. Modo de aquecimento

O ar condicionado puxa o calor da unidade exterior e liberta-o pela unidade interior durante o processo de aquecimento. Quando a temperatura exterior desce, o ar quente puxado pelo ar condicionado diminui de modo correspondente. Ao mesmo tempo, a carga de aquecimento do ar condicionado aumenta devido à grande diferença entre a temperatura interior e exterior. Se não conseguir alcançar uma temperatura confortável com o ar condicionado, aconselhamos que utilize um aparelho de aquecimento suplementar.

9. Função de reinício automático

Uma falha de energia durante o funcionamento pára totalmente a unidade.

Para uma unidade sem reinício automático, quando a energia voltar, o indicador de FUNCIONAMENTO da unidade interior começa a piscar. Para reiniciar o funcionamento, pressione a tecla Liga/Desliga no comando. Para uma unidade com reinício automático, quando a energia regressa, a unidade reinicia automaticamente com todas as programações anteriores preservadas pela função de memória.

1. A trovoada ou um telemóvel a funcionar nas proximidades pode provocar um funcionamento incorrecto da unidade. Desligue o cabo eléctrico da unidade e volte a ligar. Pressione a tecla Liga/Desliga no começar para reiniciar o funcionamento.

Conselhos para Resolução de Problemas

Conselhos para resolução de problemas

Se acontecer uma das seguintes avarias, desligue imediatamente o aparelho. Desligue o cabo eléctrico e contacte a Assistência Técnica.
Problema	Se aparecer qualquer uma das indicações seguintes no ecrã: E1, E2, E3, E4. E5 e E6.
	O fusível funde-se ou o disjuntor dispara frequentemente.
	Entrou água ou outros objectos para dentro do ar condicionado.
	O comando não funciona ou funciona incorrectamente.
	Outras situações anormais.

Avarias	Causa	O que deve fazer
A unidade não inicia.	Corte de energia.	Espere que a energia regresse.
	A unidade pode estar desligada.	Verifique se a ficha está bem ligada na tomada.
	O fusível pode estar fundido.	Substitua o fusível
	As pilhas do comando podem estar gastas.	Substitua as pilhas.
	A hora que programou no temporizador pode estar incorrecta.	Espere ou cancele a programação do temporizador.
A unidade não refresca ou não aquece convenientemente a divisão	Programação incorrecta da temperatura.	Programe correctamente a temperatura. Para mais detalhes consulte as “Instruções do comando”.
	O filtro do ar está obstruído.	Limpe o filtro do ar.
	As portas ou as janelas estão abertas.	Fecha as portas ou as janelas.
	A entrada ou a saída do ar da unidade interior ou exterior estão bloqueadas.	Primeiro, limpe as obstruções. Depois reinicie a unidade.
	A protecção do compressor foi activada durante 3 ou 4 minutos.	Espere.
Se o problema persistir, por favor, contacte a Assist~encia Técnica. Certifique-se que os informa detalhadamente sobre a avaria e o modelo da unidade.

Notas: Não tente reparar a unidade.

Consulte sempre a Assistência Técnica

ÍNDICE

INSTRUCCIONES DE FUNCIONAMIENTO

CUIDADOS Y MANTENIMIENTO

CONSEJOS DE FUNCIONAMIENTO
