MANUAL DE UTILIZADOR ORCD-350 Orima
Mais qualidade na sua vida!
Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar este aparelho.
SERVIÇO DE APOIO A CLIENTES
Apoio ao Cliente: (+351) 231 467 436
email: apoiocliente@orima.pt
Assistência Pós-Venda: (+351) 231 467 427
email: assistencia@orima.pt
www.orima.pt
PT
INSTRUÇÕES DE SEGURANÇA
Leia atentamente o manual de instruções. O não cumprimento das instruções pode dar origem a ferimentos, danos no aparelho e perda do direito à assistência gratuita ao abrigo da garantia. Recomendamos que guarde o manual de instruções enquanto estiver na posse do aparelho. Quando vender o aparelho, passe o manual de instruções ao novo proprietário.
! AVIS O!
- Não tape os orifícios de ventilação no topo e nas laterais do aparelho.
- Não utilize meios mecânicos nem dispositivos eléctricos para acelerar o processo de descongelação quando limpar o compartimento do congelador.
- Se o cabo eléctrico de alimentação estiver danificado, a sua substituição deverá ser feita pelo fabricante, agente de serviço ou uma pessoa com qualificações semelhantes para evitar acidentes.
- A eliminação do aparelho deve ser feita de acordo com as regras nacionais.
- Não danifique o sistema de refrigeração do aparelho. Contém gás refrigerante R600a. Se o sistema de refrigeração estiver danificado:
- Não utilize chamas desprotegidas.
- Evite faíscas — não ligue aparelhos eléctricos nem acessórios de iluminação.
- Ventile imediatamente a divisão.
- O aparelho não deve ser ligado à rede sem primeiro remover todos os materiais de embalagem e de transporte.
- Uma vez o aparelho desembalado, certifique-se de que está completo, de que o corpo e o cabo eléctrico não estão danificados.
- É proibido utilizar um aparelho tecnicamente danificado.
! LIGAÇÃO À REDE ELÉCTRICA
- O aparelho tem que ser ligado a uma tomada eléctrica ligada à terra. A tomada eléctrica ligada à terra através da qual o aparelho é ligado à alimentação de rede deve estar num lugar acessível.
- SE O APARELHO FOR PRODUZIDO COM O CABO DE ALIMENTAÇÃO ESPECIAL, APENAS PODERÁ SER SUBSTITUÍDO POR OUTRO IGUAL FORNECIDO PELO FABRICANTE.
- POR RAZÕES DE SEGURANÇA, O CABO DE ALIMENTAÇÃO DEVERÁ SER SUBSTITUIDO SÓ POR UM TÉCNICO QUALIFICADO.
- NÃO UTILIZE extensões ou adaptadores.
- A frequência e potência da alimentação eléctrica em sua casa tem que respeitar os parâmetros de dados gerais do aparelho conforme indicados na tabela.
- Quando posicionar o aparelho, tenha cuidado para não entalar o cabo eléctrico danificando-o. Não coloque objectos pesados como, por exemplo, dispositivos de refrigeração, outros electrodomésticos junto do aparelho de tal forma que entalem e danifiquem o cabo eléctrico. Pode provocar um curto-circuito e incêndio.
- Tenha o cuidado de se certificar que o cabo eléctrico não fica entalado pela parede de trás do aparelho nem danificado de qualquer outra forma. Uma ficha danificada pode provocar um incêndio!
- ATENÇÃO! NÃO ABRA A TAMPA da iluminação LED. Caso verifique que a iluminação LED se en contra danificada contacte um Técnico qualificado
- SE O APARELHO FOR DESLIGADO NA TOMADA (PARA LIMPAR, MUDAR PARA OUTRO LUGAR, ETC.), PODE SER LIGADO REPETIDAMENTE AO FIM DE 15 MIN.
- O aparelho não pode ser eliminado queimando-o.
- Este aparelho não foi concebido para guardar substâncias explosivas como latas de aerossóis com propulsor inflamável.
- É proibido guardar gasolina ou outros líquidos inflamáveis próximo do aparelho.
- Não coloque dispositivos eléctricos ligados (como microondas, secadores de cabelo, ferros, cafeteiras eléctricas ou outros aparelhos eléctricos) em cima do aparelho porque podem provocar a ignição de peças plásticas.
- Não coloque pratos com líquidos em cima do aparelho, nem jarras com flores ou outros recipientes com líquidos em cima do aparelho.
- Não suba para cima do aparelho nem se sente em cima dele, não se apoie ou pendure nas portas do aparelho e não deixe que as crianças façam o mesmo.
SE O APARELHO ESTIVER AVARIADO E NÃO FOR POSSÍVEL REPARÁ-LO COM AS RECOMENDAÇÕES POR NÓS FORNECIDAS, DESLIGUE-O DA TOMADA, ABRA AS PORTAS E CONTACTE O ESPECIALISTA DA ASSISTÊNCIA. SOMENTE UM REPRESENTANTE DA ASSISTÊNCIA PODE SOLUCIONAR TODOS OS PROBLEMAS TÉCNICOS OU AVARIAS RELACIONADAS COM A CONSTRUÇÃO.
INFORMAÇÃO GENERAL
O aparelho é vitrine. Este aparelho é composto por um compressor feito como se fosse um compartimento, este compartimento poderá ser branco ou de côr, tem portas de vidro, e poderá ter ou não chave. Esta vitrine foi concebida para a manutenção de vinhos em frio, poderá ser usada em casa, bares, cafés, etc.
O APARELHO É ECOLOGICAMENTE LIMPO, NÃO CONTENDO MATERIAIS NOCIVOS PARA A CAMADA DE OZONO: o refrigerante utilizado é o R600a, o agente de espuma utilizado para o isolamento do aparelho é ciclopentano C 5 H 10 .
O FABRICANTE GARANTE A OPERAÇÃO FIÁVEL DO FRIGORÍFICO DESDE QUE A TEMPERATURA AMBIENTE SE SITUE ENTRE OS +16 E +32 GRAUS CELSIUS E A HUMIDADE DE AR RELATIVA NÃO SEJA SUPERIOR A 60 POR CENTO.
A classe de climatização do aparelho é 3.
| MODELO | CD 350 | CD 350 2P | |
| Volume total bruto (L) | 350 | ||
| Volume total alimentos (L) | 320 | ||
| Dimensões (AxLxP), cm | 173 x 60 x 60 | ||
| Area de prateleiras ( dm^2 ) | 115 | ||
| Temperatura compartimento frigoríficos, °C | 0 ... +10 | ||
| Corrente ( A ) | 1,7 | ||
| Tensão utilizada | 220 – 230 V / 50 HZ | ||
| Entrada ( W ) | 230 | ||
| Amplitude da abertura da porta vitrines ( m^2 ) | 0,80 | ||
| Superfície de exposição do produto ( m^2 ) | 0,62 | 0,58 | |
| Unidades de garrafas.: | 0,33 l | 329 | |
| 0,5 l | 197 | ||
| Capacidade máx. por prateleira, kg | 50 | ||
| Consumo de energia a temp. amb. +25 °C” | |||
| Com Luz acesa, kWh/ano | 781 | ||
| Com Luz apagada, kWh/ano | 756 | ||
| Entrada de potência de Luz ( W) | 3 | ||
NOTA. O fabricante reserva-se o direito de fazer alterações futuras nas especificações e parâmetros técnicos.
ESTRUTURA DAS VITRINES (Fig.1)
AVISO! OS ACESSÓRIOS PODEM DIFERIR CONFORME O APARELHO QUE COMPROU. Antes de ler texto descrito em baixo, observe com atenção as figures.
2 Botão de controle de temperature
3 Escala de Controle de Temperatura
4 Luz sinalizadora verde (sistema eléctrico)
5 Luz (LED)
6 Ventoinha
7 Prateleira
8 Dispositivo de limpeza
9 Termómetro
10 Condensador
11 Compressor
COMANDOS E LUZES DE AVISO (Fig.1)
Uma luz verde (4) indicará que a vitrine se encontra ligada à corrente. O termostato desliga somente o compressor quando este se encontra na posição "0". A temperatura no interior do compartimento é ajustada pelo botão de controle 2.
O controle de temperatura é desligado quando o botão 2 coincide com a marca "0" no controle de temperatura com escala 3. Se o botão de controle de temperatura for virado no sentido do relógio, a temperatura no interior se reduz. Se necessitar de iluminação interior vire o botão 1.
PREPARAR O APARELHO PARA SER COLOCADO EM FUNCIONAMENTO
Recomendamos que a preparação do aparelho para ser colocado em funcionamento seja feita por duas pessoas.
- Retire a embalagem. Levante o aparelho da base de poliestireno de espuma. Tire as fitas adesivas.
Nunca levante nem empurre o vitrine, pois podem partir-se. Pegue antes pelas pegas.
- Quando for posicionar o aparelho no local escolhido, poderá deslocá-lo mais facilmente se levantar um pouco a parte da frente e o inclinar para trás, deixando-o rolar sobre as suas rodas.
- Retire todas as peças vermelhas das prateleiras – É UNICAMENTE PARA TRANSPORTE.
- Elimine o material de embalagem correctamente.
-
◀ Tire dois suportes do saco e introduza-os nas guias na parte de trás superior do aparelho.
-
Se o aparelho tiver estado ao frio (temperatura não superior a +12 °C), deverá aguardar duas horas antes de o ligar à alimentação da rede.
- O aparelho não deve ser ligado à rede sem primeiro remover todos os materiais de embalagem e de transporte.
POSICIONAMENTO
- Coloque o aparelho numa divisão seca e bem ventilada.
AV ISO! O aparelho não deve ser utilizado numa divisão não aquecida ou alpendre. Coloque o aparelho afastado de fontes de calor como fogões/fornos de cozinha, radiadores ou luz directa do sol.
AVISO! O aparelho não deve ficar encostado a tubos de aquecimento, gás ou canos de água, nem a outros aparelhos eléctricos.
- Não tape os orifícios de ventilação no topo dos aparelhos – tem de haver uma boa circulação de ar à volta do aparelho. O não cumprimento desta norma faz com que o aparelho consuma mais energia eléctrica e seu compressor pode sobreaquecer.
- Se o aparelho for colocado num canto, deve ser deixada uma folga de pelo menos 1 cm.
- O aparelho tem que estar sobre uma superfície plana e não pode tocar na parede. Se for necessário, regule a altura do aparelho ajustando os pés de nivelamento: rodando-os para a direita – a parte da frente do aparelho levanta, rodando-os para a esquerda, desce. Se o aparelho ficar ligeiramente inclinado para trás, as portas fechar-se-ão por elas próprias.
A temperatura no compartimento do frigorífico é controlada pelo botão de termóstato 2 (fig. 1) rodando-o para um lado ou para outro. A indicação da temperatura em dígitos é mostrada ao lado do botão do termóstato.
A temperatura é regulada na escala de cinco algarismos.
0 = Compressor está desligado. AVISO! Corrente eléctrica não está desligada.
1 = temperatura mais elevada (menor arrefecimento)
5 = temperatura mais baixa (maior arrefecimento)
Se os produtos alimentares no compartimento do frigorífico estiverem frios demais, regule o botão do termóstato para 1, 2 ou 3. Se os produtos alimentares no compartimento do frigorífico não estiverem a ser suficientemente arrefecidos, regule o botão do termóstato para 4 ou 5. Regule a temperatura do aparelho de ac or do com aquilo qu e p reci s.
A TEMPERATURA NO COMPARTIMENTO DO FRIGORÍFICO PODE VARIAR DEPENDENDO DA TEMPERATURA AMBIENTE, DA QUANTIDADE DE PRODUTOS ALIMENTARES, DA TEMPERATURA DOS PRODUTOS ALIMENTARES E DA FREQUÊNCIA COM QUE A PORTA DO APARELHO É ABERTA E FECHADA.
SE A DIVISÃO ESTIVER FRESCA, O APARELHO ARREFECE MENOS. POR CONSEGUINTE, A TEMPERATURA NO APARELHO PODE SUBIR. Utilize a roda do termóstato para regular para uma temperatura mais baixa.
DESCONGELAR O COMPARTIMENTO DO FRIGORÍFICO
O compartimento do frigorífico descongela automaticamente. As gotas de gelo que se formam na parede do fundo do compartimento de refrigeração descongelam durante o tempo em que o compressor não está a trabalhar e a água de descongelação escorre pelo canal de escoamento da água de descongelação para o tabuleiro em cima do compressor (Fig. 1), onde evapora.
LIMPEZA E CUIDADOS A TER
LIMPE REGULARMENTE O APARELHO.
Lembre-se que de limpar a parte de trás do corpo do aparelho, tem que desligar a ficha do aparelho na tomada.
- Proteja as superfícies interiores do aparelho bem como as peças de plástico de gorduras, ácidos e molhos. No caso de derrame acidental – limpe imediatamente com água quente com sabão ou detergente de lavar a loiça. Seque com um pano.
- Limpe as superfícies interiores do aparelho com água quente com sabão. Também se pode utilizar detergente de lavar a loiça. Utilize um pano para secar as superfícies interiores e exteriores.
- Limpe regularmente as juntas herméticas das portas. Seque com um pano.
- Lave regularmente os tabuleiros e os outros acessórios.
- LIMPE REGULARMENTE O ESPAÇO DO CANAL DE ÁGUA DE DESCONGELAÇÃO COM UM PRODUTO DE LIMPEZA ESPECIAL 8 PARA ESSE EFEITO (Fig. 1).
- Pelo menos uma vez por ano limpe o pó da parte de trás do corpo
do aparelho e do compressor. Poderá utilizar uma escova macia, um pano electrostático ou aspirador para limpar. ▶
- NÃO utilize detergentes contendo partículas abrasivas, ácido, álcool ou benzeno para limpar as superfícies interiores e exteriores do aparelho.
- NÃO utilize para limpar panos ou esponjas com superfícies ásperas que se destinam a esfregar.
- ATENÇÃO! Exteriores das portas - vidro – estes deverão ser limpos somente com produtos específicos para o mesmo.
- SE VAI DEIXAR O APARELHO DESLIGADO POR UM GRANDE PERÍODO DE TEMPO, DEIXE AS PORTAS ABERTAS.
PROBLEMAS DE FUNCIONAMENTO E SUAS SOLUÇÕES (DETECÇÃO DE AVARIAS)
E se ...
- O aparelho estiver ligado na tomada à alimentação da rede mas não funciona. Verifique se a instalação eléctrica em sua casa está a funcionar correctamente. Verifique se a ficha está inserida correctamente na tomada.
-
O ruído ficar mais alto. Verifique se o aparelho está estável num lugar plano. Para nivelá-lo regule os pés da frente. Verifique se o aparelho está encostado a mobiliário e se alguma parte do sistema de refrigeração na parte de trás do corpo do aparelho está a tocar na parede. Afaste o aparelho do mobiliário ou das paredes. Verifique se a causa do ruído crescente se deve a garrafas, latas ou pratos no aparelho que podem estar em contacto entre si.
-
Aparecer água na parte debaixo do compartimento do frigorífico. Verifique se o espaço do canal de água de descongelação não está bloqueado. Limpe o espaço do canal de água de descongelação com um produto de limpeza para esse efeito.
- Aparecer água debaixo do aparelho. O tabuleiro de recolha de água de descongelação escorregou para fora do compressor. Coloque o tabuleiro em cima do compressor.
- Quando a porta do aparelho é aberta, a junta vedante de borracha é puxada para fora. A junta está suja com alimentos pegajosos (gordura, geleia). Limpe a junta vedante e a respectiva ranhura com água quente contendo sabão ou detergente de lavar a loiça e depois passe um pano para secar. Monte a junta vedante de borracha no lugar.
- Temperatura elevada no aparelho, as pausas de funcionamento do aparelho são curtas. Veja se a porta do aparelho está a fechar bem, se não esteve aberta durante mais tempo do que o necessário ao tirar ou a colocar alimentos ou se foi colocada uma grande quantidade de comida quente no aparelho.
- A parte de cima do aparelho tem condensação em cima. A humidade relativa do ar ambiente é superior a 60%. Ventile a divisão onde se encontra o aparelho e, se possível, retire a causa da humidade.
MUDAR A DIRECÇÃO DE ABERTURA DAS PORTAS
Recomendamos que a mudança da direcção de abertura das portas seja feita por duas pessoas. Vai precisar de duas chaves N.º 8 e N.º 10 e de uma chave de parafusos Philips.
! Quando mudar a direcção de abertura das portas, NÃO PODE deitar o frigorífico na horizontal.

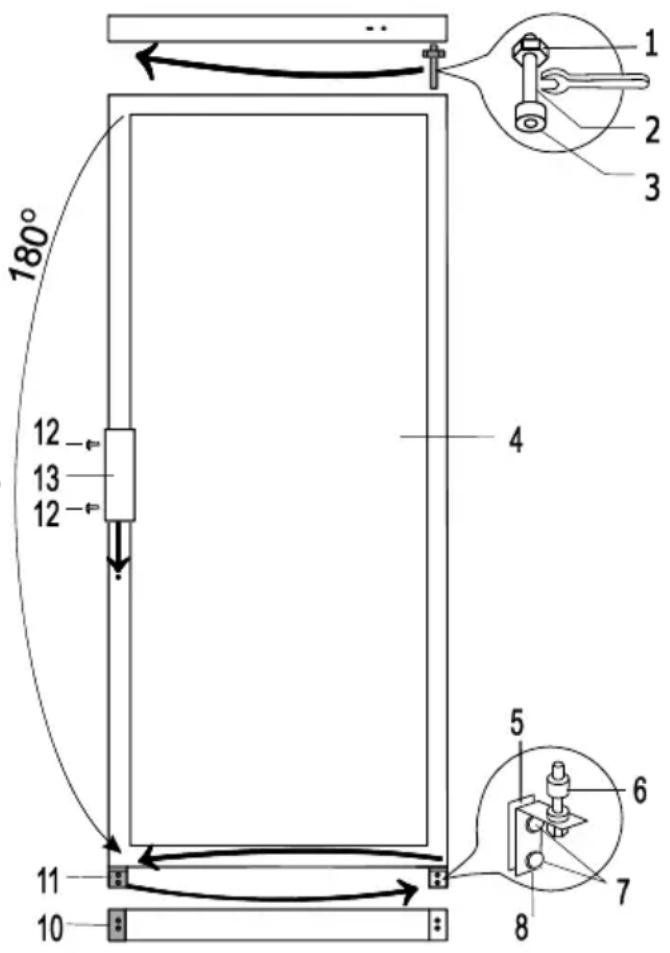

Modelo CD 350
Execute as acções a seguir pela ordem enumerada:
AVISO! Desligue o aparelho no interruptor e a ficha da tomada.
- Desemparafuse dois parafusos (7) e retire a parte de baixo do suporte (8) junto com oconjunto de anilhas (6) no eixo e no dispositivo (5).
- Desemparafuse dois parafusos (7) e retire o suporte (11). Retire a porta (4).
- Desaperte o eixo (2) junto c/ a porca do parafuso (1) e as anilhas (3) do suporte superior e aperte novamente este conjunto no lado inverso da porta.
- Antes de fixar a porta, vire-a de maneira a que se proceda a um ângulo de 180º e insira o eixo superior na porta. Desaperte os parafusos fixadores (12) das portas, retire os manípulos (13) e fixe-os no lado inverso, nos orifícios que là se encontram p/ o efeito.


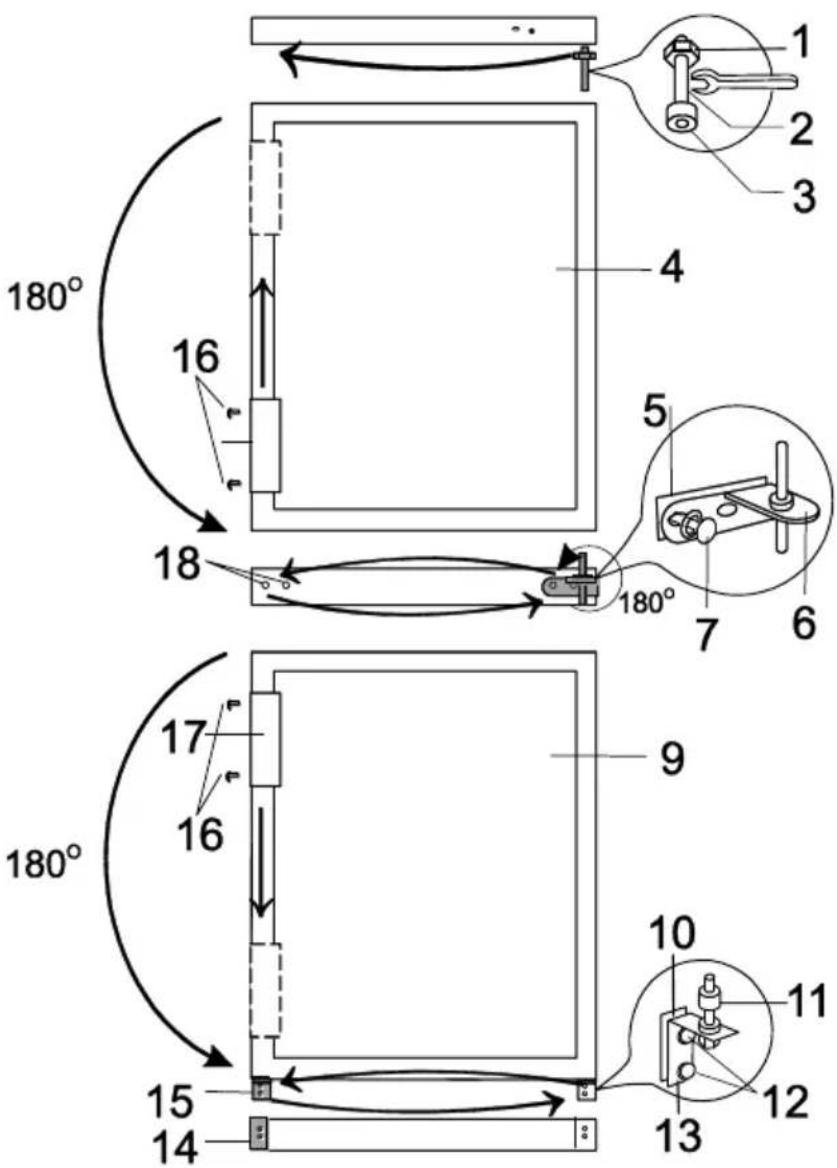

Modelo CD 350 2P
AVISO! Desligue o aparelho no interruptor e a ficha da tomada.
- Desemparafuse dois parafuses (12) e retire a parte de baixo do suporte (13) com o jogo de anilhas (11) no eixo e o dispositivo (10).
- Desemparafuse dois parafusos (12) e retire o suporte (15).
- Retire a parte de baixo (9).
- Desemparafuse os parafusos fixadores (7) do meio do suporte.
- Retire o suporte do meio (6) junto com as anilhas no eixo e o dispositivo (5).
- Retire a porta de cima.
- Desaperte o eixo (2) junto com a porca do parafuso (1) e as anilhas (3) do suporte superior e aperte novamente este conjunto no lado inverso da porta.
- Retire a ficha (18) da zona cruzada e disponha-a no lado inverso.
- Antes de fixar a porta superior, vire-a de maneira a que se proceda a um ângulo de 180º e insira o eixo superior na porta.
- Antes de emparafusar o suporte (6) com o conjunto de anilhas e o dispositivo no lado inverso da vitrine, insira o eixo do suporte na porta superior.
- Antes de fixar a porta inferior no eixo do suporte do meio, vire-a num ângulo de 180º.
- Desaperte os parafusos fixadores (16) de ambas as portas, retire os manípulos (17) e fixeos no lado inverso, nos orifícios que là se encontram p/ o efeito.
- A placa (14) mantem-se no seu local original.
- Antes de fixar o suporte de baixo (13) junto com o conjunto de anilhas e dispositivos no lado inverso da vitrine, insira o eixo do suporte na porte.
- -Aperte o suporte (15) no lado inverso da vitrine.
O FABRICANTE NÃO SERÁ RESPONSÁVEL POR QUAISQUER DANOS NO APARELHO QUE RESULTEM DO NÃO CUMPRIMENTO DAS INSTRUÇÕES DE TRANSPORTE.
- O aparelho deve ser transportado apenas na posição vertical.
- Durante o transporte, o aparelho deve estar protegido das condições atmosféricas (chuva, neve, humidade).
- O aparelho deve estar bem preso durante o transporte para não escorregar nem chocar dentro do veículo de transporte.
- Se o aparelho tiver sido transportado numa posição que não na vertical, pode ser ligado à alimentação da rede ao fim de 4 horas no mínimo. Se não seguir estas instruções, o compressor do aparelho pode avariar.
INFORMAÇÃO PARA PROTECÇÃO DO AMBIENTE
Este símbolo indica que quando o aparelho já não for preciso, não pode ser eliminado juntamente com outro lixo municipal diverso. Deve ser recolhido e eliminado separadamente, isto é, em contentores especialmente marcados com este símbolo em áreas de recolha de lixo de grandes dimensões, utilizando o serviço de recolha de monstros.
Para obter informações completas sobre onde deixar o aparelho velho com segurança, contacte as autoridades governamentais locais, a loja onde comprou o aparelho ou os representantes do fabricante.
Se decidiu deitar fora o aparelho, torne impossível a sua utilização para evitar quaisquer possíveis acidentes. Desligue a ficha na tomada e depois corte o cabo. Rasgue e tire a junta vedante. Parta o fecho da porta, se tiver um.
AVISO! Não desmonte o aparelho. Passe-o para as empresas de reciclagem.

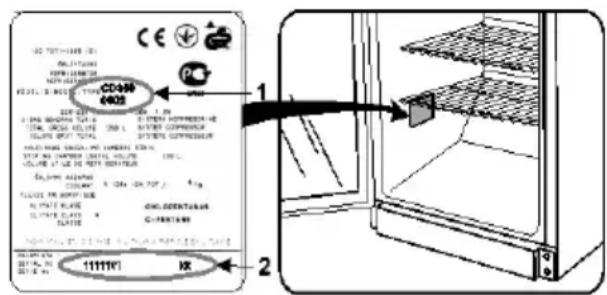

ASSISTÊNCIA PRESTADA AO ABRIGO DA GARANTIA
SE O APARELHO NÃO ESTIVER A FUNCIONAR BEM, VEJA SE CONSEGUE SER VOCÊ A RESOLVER O PROBLEMA DO MAU FUNCIONAMENTO. Se não conseguir resolver o problema sozinho, contacte o representante de assistência do frigorífico mais perto de si por telefone ou por escrito. Quando entrar em contacto, indique o modelo 1 e o número 2 do frigorífico. Encontrará estes dados no rótulo do produto, que está colado na parede esquerda do compartimento do frigorífico.
