MANUAL DE UTILIZADOR GT 18B A Becken

Manual de Instruções

Caro(a) cliente,

Agradecemos a sua compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais, que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil, junto enviamos as instruções detalhadas do mesmo. Estas deverão assegurar uma rápida e segura utilização.

Queira ler atentamente as instruções e medidas de segurança que se encontram descritas neste manual.

Desejamos aos nossos clientes uma grande satisfação na utilização do seu novo aparelho.

Índice

1. Instruções de Segurança....5

1.1. Energia de Alimentação....6
1.2. Cabo de Alimentação e Outros Cabos....6
1.3. Humidade e Água....6
1.4. Limpeza 6
1.5. Precauções Gerais 7

2. Utilização e Funcionamento 9

2.1. Descrição do Produto 9

2.1.1. Comando.... 10
2.1.2. Operações Gerais 14
2.1.3. Funções Especiais .... 15
2.1.4. Substituição de Pilhas.... 16

2.2. Princípio de Funcionamento .... 17

2.2.1. Função Anti-Congelante.... 17
2.2.3. Função de Ar Anti-Congelante 18
2.2.4. Função Brisa....18
2.2.5. Controlo da Luz do Mostrador do Aparelho de Interior.... 19
2.2.6. Operação de Urgência 20

2.3. Manutenção 20

2.3.1. Painel Frontal 20
2.3.2.Filtro de Ar....20
2.3.3. Antes da Utilização.... 21
2.3.4. Depois da Utilização.... 21

2.4.Instalação 21

2.4.1. Requisitos Básicos....21
2.4.2. Selecção do Local do Aparelho de Interior.... 22
2.4.3. Selecção do Local do Aparelho de Exterior 22
2.4.4. Requisitos de Segurança 23
2.4.5. Requisitos de Ligação à Terra 23

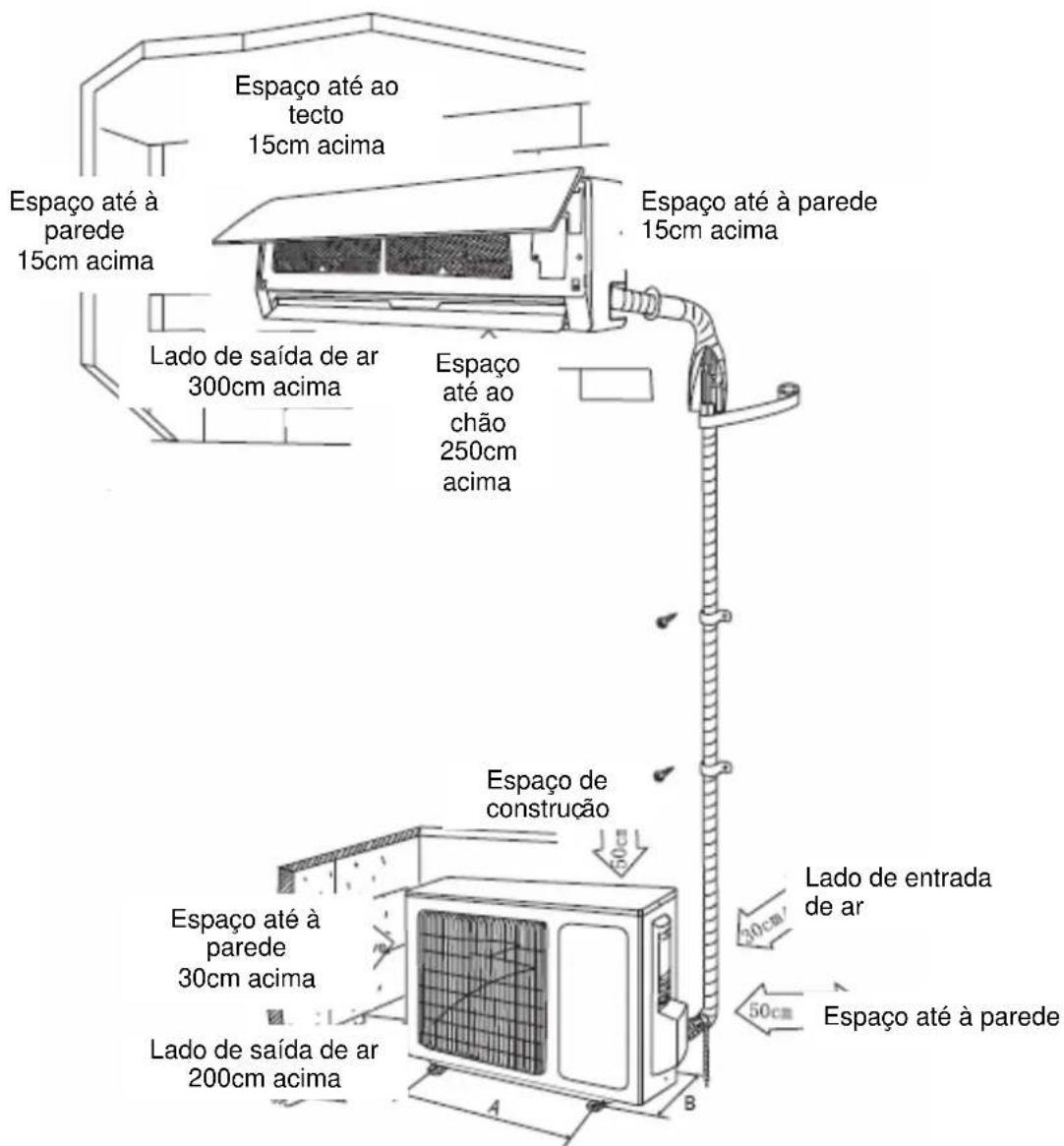

2.5. Diagrama de Instalação 24

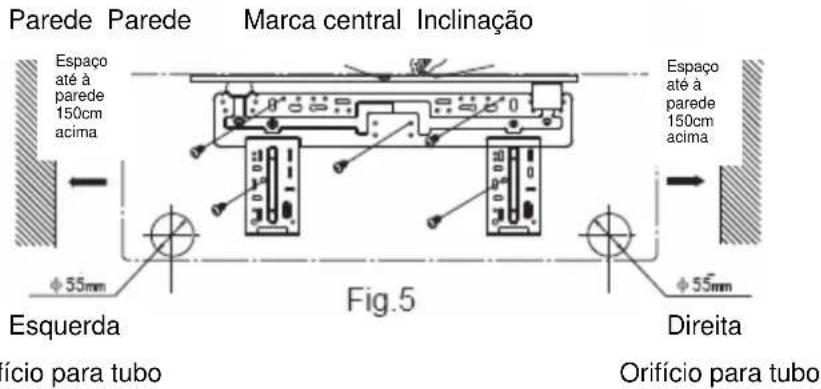

2.5.1. Painel Traseiro 24
2.5.2. Orifício para Tubo.... 25

2.5.3. Tubo de Drenagem 25

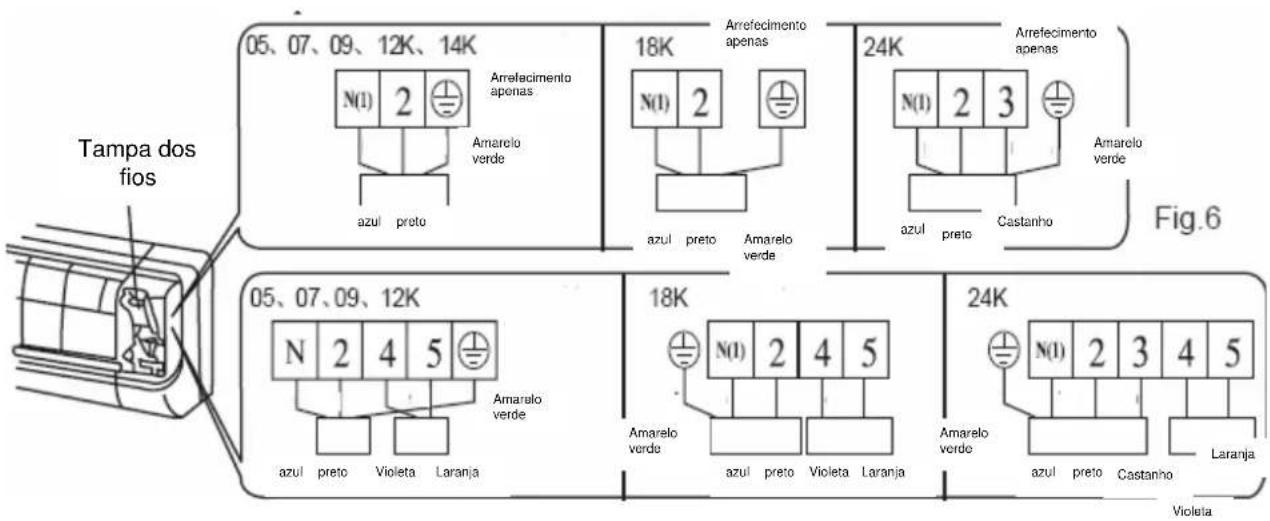

2.5.4. Fios Eléctricos.... 26
2.5.5. Aparelho de Interior.... 27

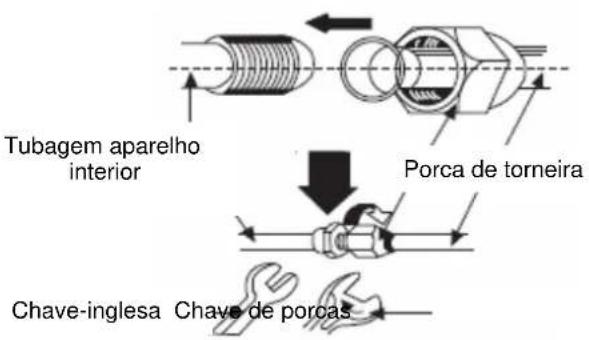

2.5.6. Tubagem de Conexão.... 28
2.5.7. Fios Eléctricos.... 28
2.5.8. Purgação do Ar e Teste de Vazamento 29
2.5.9. Drenagem de Condensação do Aparelho Exterior 30
2.5.10. Verificação da Instalação 30
2.5.11. Teste de Verificação....31
2.5.12. Instalação de Filtro de Saúde.... 31
2.5.13. Manutenção do Filtro.... 32
2.5.13.1. Serviço....32
3. Pós Venda.... 33
4. Conservação do Ambiente 38

1. Instruções de Segurança

	ATENÇÃO
	Risco de choque eléctrico Não Abrir
Atenção: para evitar o risco de choque eléctrico não retire a tampa. O interior não contém peças que possam ser reparadas pelo utilizador. Solicite assistência a pessoal qualificado.

Avisos Importantes

Antes de utilizar o seu aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras.

Antes de pôr o seu aparelho em funcionamento, e de forma a garantir uma utilização correcta, não o utilize se:

• Caiu ao chão;
• Notar algum vestígio de dano;
• Durante o seu funcionamento surgir alguma anomalia;

Para evitar perigos e deterioração do seu aparelho por utilizações incorrectas, aconselha – se uma leitura atenciosa e cuidadosa das instruções.

O seu aparelho não deverá ser utilizado para outros fins que não estejam previstos no manual de instruções. A sua segurança está prevista apenas para uso doméstico e não para uso comercial. A utilização incorrecta não será abrangida e cancela automaticamente o direito da garantia.

Assistência

Certifique-se que, em caso de avaria, entrega o seu aparelho para assistência a um técnico qualificado.

NAO PERMITA QUE AS CRIANÇAS UTILIZEM APARELHOS ELÉCTRICOS SEM VIGILÂNCIA.

NÃO PERMITA QUE CRIANÇAS OU ADULTOS COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIS REDUZIDAS, OU PESSOAS COM FALTA DE EXPERIÊNCIA/CONHECIMENTO, UTILIZEM APARELHOS ELÉCTRICOS SEM VIGILÂNCIA.

1.1. Energia de Alimentação

1. Verifique se a voltagem da rede eléctrica é compatível com a indicada no aparelho (este aparelho apenas pode ser conectado a uma voltagem de 12V, com ligação à terra). Caso não corresponda consulte o vendedor ou Serviço de Apoio ao Cliente.

1.2. Cabo de Alimentação e Outros Cabos

Desligue o seu aparelho sempre que não o estiver a utilizar.

Não enrole nem puxe pelo fio para desligar o aparelho, nem o utilize para envolver o aparelho. Mantenha o fio longe de superfícies aquecidas.

Nunca utilize este aparelho se este tiver um fio ou ficha danificados, ou se não estiver a funcionar adequadamente.

Caso o cabo de alimentação esteja danificado, não utilize o seu aparelho, leve-o a uma assistência técnica autorizada para que o substituam.

1.3. Humidade e Água

Não utilize o seu aparelho em locais húmidos. Não deixe que o seu aparelho apanhe água sobre qualquer forma, já que tal poderá ser perigoso. PARA EVITAR O PERIGO DE INCÊNCIO OU CHOQUE ELÉCTRICO NÃO EXPONHA O APARELHO À ÁGUA OU HUMIDADE. Não coloque o seu aparelho debaixo de água (por exemplo para lavagem).

Desligue o aparelho antes de o limpar; algum tempo depois limpe-o com um pano macio e seco. Não utilize produtos de limpeza.

1.5. Precauções Gerais

- Seleccione a temperatura mais adequada, mantendo a temperatura interior a cerca de 5 °C inferiores à temperatura no exterior.

- Não deixe as janelas abertas por um longo período de tempo, enquanto o aparelho se encontrar em funcionamento. Esta situação resultará na perda de eficácia da performance do aparelho.

- Não bloqueie as entradas e as saídas de ar do aparelho tanto da unidade interior como exterior. Pode danificar o aparelho.

- Mantenha gases inflamáveis afastados dos aparelhos, a uma distância mínima de 1m.

- Assegure-se de que o local onde colocou o aparelho é estável. Caso contrário há o perigo de danificar o aparelho devido a queda.

- Nunca se coloque a si ou objectos em cima da unidade exterior.

- Em caso de avaria do aparelho não tente repará-lo sozinho. Consulte um técnico especializado.

- A direcção do fluxo de ar pode ser ajustada da forma desejada. Durante o funcionamento do aparelho ajuste a direcção do fluxo de ar vertical, ajustando as grelhas para cima e para baixo. De seguida, segure as duas extremidades das grelhas (esquerda e direita) para ajustar o fluxo de ar horizontal.

- Não insira as mãos na entrada e saída de ar para evitar acidentes.

- Não exponha directamente as suas plantas ou animais ao ar saído do aparelho pois pode trazer malefícios a ambos.

- Não se exponha directamente ao aparelho para não lhe causar problemas de saúde.

- Não utilize o aparelho para outros propósitos além dos que foi concebido, tais como preservar comida ou secar roupa.

- Não posicione o aparelho perto de fontes de calor, pois podem ocorrer intoxicações por dióxido de carbono.

2. Utilização e Funcionamento

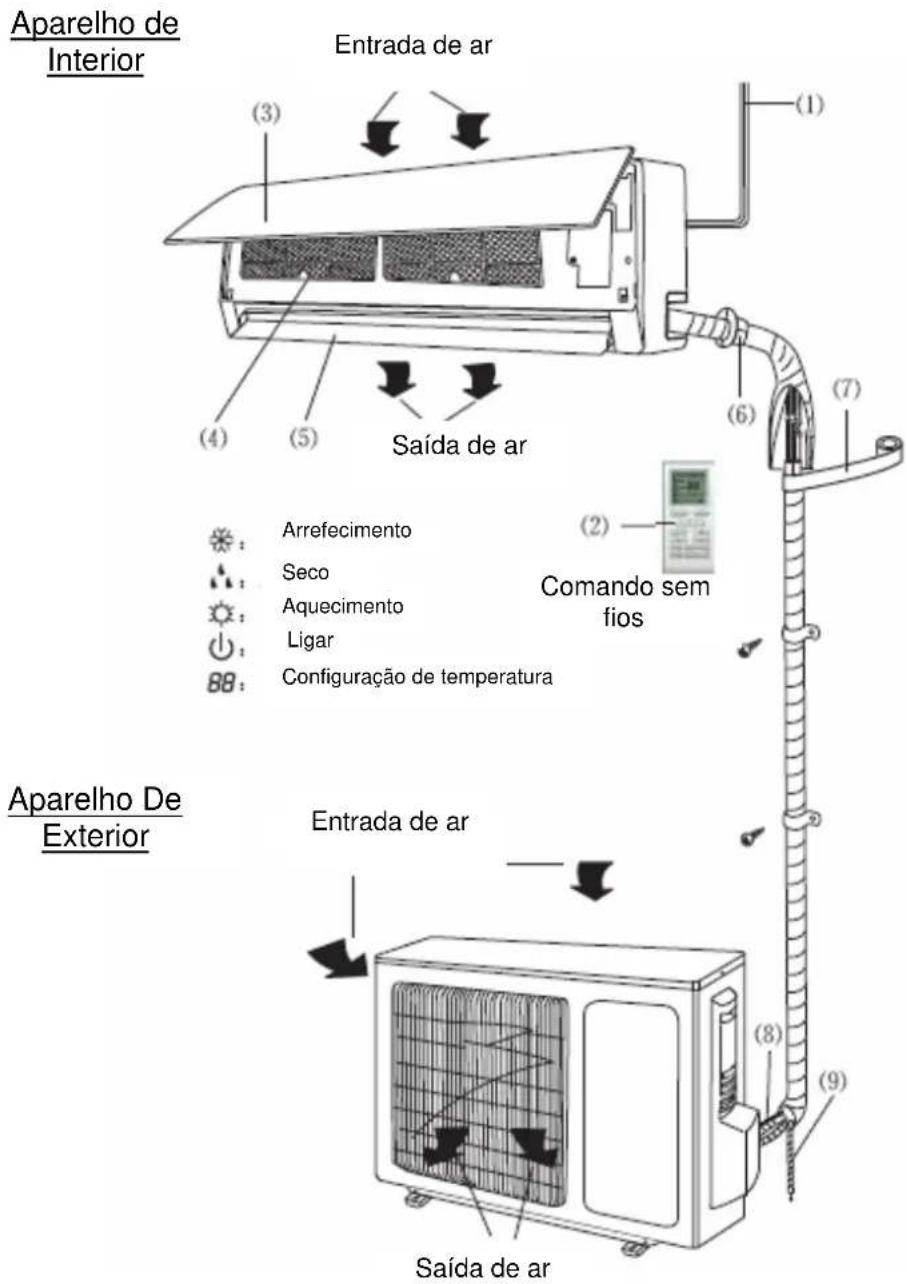

2.1. Descrição do Produto

Aparelho de Interior Entrada de ar (1) (2) (3) (4) (5) Saída de ar (6) (7) (8) (9) Aparelho De Exterior Arrrefecimento Seco Aquecimento Ligar Configuração de temperatura Comando sem fios (2) (3) (4) (5) (6) (7) (8) (9) Entrada de ar Saída de ar

1. Cabo de alimentação
2. Comando
3. Painel frontal
4. Filtro

5. Grelha de direcção

6. Tubo de parede

7. Fita adesiva
8. Fio de conexão
9. Tubo de drenagem

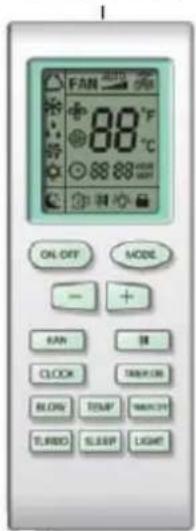

2.1.1. Comando

Transmissor de Sinal

Ligar/Desligar: pressione este botão para ligar o aparelho. Quando pressionar novamente este irá desligar-se.

Modo: ao pressionar este botão as funções, Auto (automático), Cool (Arrefecimento), Dry (Seco), Fan (Ventilação) e Heat (Aquecimento) podem ser seleccionadas em sequência.

O modo Auto é o modo seleccionado de origem e será neste modo que o aparelho irá funciona sempre que ligar o aparelho. Neste modo, a temperatura não será mostrada.

Em modo Heat (Aquecimento) a temperatura inicial é de 28 °C.

Nos restantes modos a temperatura inicial é de 25°C.

A sequência de selecção de modos é a seguinte:

(apenas para aparelhos em modo aquecimento e arrefecimento)

SLEEP: pressione este botão para ligar ou desligar o modo Sleep (temporizador).

Após ter desligado o aparelho o modo Sleep será desactivado.

Quando activar este modo o sinal será visualizado e poderá ajustar o tempo do temporizador do aparelho.

Se os modos Fan (Ventilação) ou Auto (Automático) estiverem seleccionados não poderá escolher esta função.

FAN: pressione o botão para poder seleccionar alternadamente os modos de ventilação Auto (Automática), Baixa, Média ou Alta.

Ao ligar o aparelho, o modo seleccionado de origem será o Auto.

Caso tenha seleccionado o modo Desumidificador apenas poderá configurar a ventilação baixa.

Quando o aparelho estiver configurado em modo Dry (Seco) a velocidade de ventilação não é ajustável e será automaticamente baixa.

CLOCK: pressione este botão para configurar o relógio do aparelho. Poderá visualizar da piscar.

Dentro de 5 segundos o valor poderá ser configurado ao pressionar + ou -. Se pressionar durante 2 segundos a cada meio segundo, o valor dos minutos aumenta, ou diminui, de um em um.

Enquanto o ícone está a piscar pressione novamente o botão de relógio e o sinal Ⓐ será visualizado fixo, o que significa que a configuração está completa. Sempre que ligar o aparelho serão visualizados o valor de origem (12:00) e o ícone Ⓑ. Se este sinal não surgir o valor observado é referente à função Timer (relógio).

LUZ: pressione este botão para ligar ou desligar a luz do mostrador.

Quando a luz estiver ligada será visualizado ícone 🎥 e o indicador luminoso estará ligado. Quando a desligar, o ícone 🎥 será visualizado e o indicador luminoso estará desligado.

BLOW: pressione este botão para ligar/desligar a função de secagem.

Quando os modos Cool (Arrefecimento) ou de Desumidificador estiverem activos, pressione o botão Blow (brisa forte) – irá visualizar “Blow” no mostrador. Se pressionar novamente a função será desligada e “Blow” desaparecerá do mostrador.

Sempre que ligar o aparelho esta função estará desligada.

Quando os modos Auto (Automático), Fan (Ventilação) ou Heat (Aquecimento) estiverem activos não poderá seleccionar esta função.

TEMP: pressione este botão para visualizar a temperatura ambiente da divisão ou a temperatura que configurou anteriormente.

Quando a unidade interior for ligada em primeiro lugar, irá visualizar a temperatura configurada. Se o estado de configuração da temperatura for alterado para “”, será mostrada a temperatura ambiente. Caso não configure o estado de visualização da temperatura ou não altere a temperatura num espaço de tempo de 5 segundos, o aparelho irá mostrar a temperatura seleccionada (esta função é apenas aplicável a alguns modelos).

Sempre que ligar o aparelho, a temperatura configurada será a de origem e o ícone correspondente não será visualizado no comando.

Quando visualizar o ícone da direita, pressione o botão e será mostrada a temperatura pré-configurada.

Quando visualizar o ícone da direita, pressione o botão e será mostrada a temperatura ambiente interior.

Ao ser mostrada a temperatura ambiente interior, caso o aparelho receba um sinal através do comando, irá ser mostrada a temperatura pré-configurada, voltando a mostrar a temperatura ambiente interior quando decorridos 5 segundos (esta função é apenas aplicável a alguns modelos).

TURBO: Nos modos Cool (Arrefecimento) ou Heat (Aquecimento) pressione este botão para ligar ou desligar a função turbo. O símbolo da mesma será mostrado assim que a activar.

Quando alterar o modo de funcionamento ou a velocidade de ventilação, esta função será automaticamente cancelada.

ALTERAÇÃO DIRECCIONAL: pressione este botão para activar ou desactivar o ângulo direccional, pela seguinte sequência:

Este comando é universal. O estado principal de alteração direccional é:

Este sinal aparecerá quando seleccionar um dos seguintes estados:

Quando desligar o aparelho a grelha de direcção irá parar na

posição em que estava configurado. O ícone indica que a grelha de direcção irá oscilar para cima e para baixo entre as 5 posições possíveis.

+: para uma temperatura superior, pressione este botão durante o funcionamento do aparelho.

• Pressione e segure o botão por mais de 2 segundos e os conteúdos correspondentes serão alterados até deixar de pressionar o botão.
• “°C” será visualizado durante todo o processo.
• Em modo Auto (Automático), a temperatura não pode ser configurada. A temperatura de configuração varia entre 16 °C e 30 °C.

-: para uma temperatura inferior, pressione este botão durante o funcionamento do aparelho.

• Pressione e segure o botão por mais de 2 segundos e os conteúdos correspondentes serão alterados até deixar de pressionar o botão.
• “°C” será visualizado durante todo o processo.
• Em modo Auto (Automático), a temperatura não pode ser configurada.

LIGAR TEMPORIZADOR

• Ao pressionar este botão o ícone “ON” irá piscar e o ícone ⏻ será ocultado.
• Enquanto “ON” piscar, pode seleccionar + para aumentar ou – para diminuir de um em um minuto.
• Se pressionar + ou – durante cerca de 2 segundos, os valores serão alterados rapidamente.
• Quando terminar a configuração, pressione o botão de Temporizador para terminar a configuração.
• Se pressionar de seguida o botão “Ligar Temporizador”, esta função será cancelada.

DESLIGAR TEMPORIZADOR

- Ao pressionar este botão acederá à configuração para desligar o temporizador. O ícone correspondente irá piscar.

- O método de configuração é o mesmo do que TIMER ON.

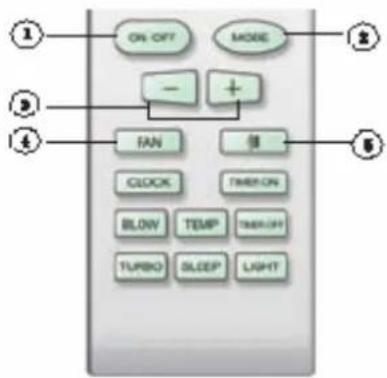

2.1.2. Operações Gerais

1. Depois de conectar à tomada pressione o botão Ligar/Desligar e o aparelho começará a funcionar.

2. Pressione o Botão Mode (Modo) e seleccione o modo de funcionamento pretendido, ou pressione Cool (Arrefecimento) ou Heat (Aquecimento) para inserir a operação correspondente directamente.

3. Pressione + ou – para configurar a temperatura desejada. Não será necessário configurar a temperatura em modo Auto (Automático).

4. Pressione o botão Fan (Ventilação) para configurar a velocidade do ventilador.

5. Pressione o botão para seleccionar a oscilação.

6. Pressione o botão Sleep (Temporizador) para configurar o desligar automático do aparelho.

7. Pressione o botão Ligar ou Desligar Temporizador para poder configurar o tempo para ligar ou desligar o aparelho automaticamente.

8. Pressione Light (Luz) para controlar a visualização (esta função poderá estar disponível apenas para alguns modelos).

9. Pressione Turbo para activar ou desactivar a função Turbo.

ON-OFF MODE - + FAN 倍 CLOCK TIME ON BLOW TEMP TIME ON TURBO SLEEP LIGHT

ON OFF + + IAN B CLOCK TIME ON BLOW TEMP TURBO SLEEP LIGHT 1 2 3 4

Notas:

- Certifique-se de que não existem obstáculos entre o comando e o aparelho.

- Não deixe cair nem atire o comando.

- Não entorne nenhum líquido sobre o comando e, caso tal aconteça, coloque-o ao sol ou num local quente.

- Este comando é de uso geral, e pode ser utilizado com os aparelhos multifunções. Para algumas funções, caso o aparelho não possua uma determinada característica, o aparelho manterá o seu estado de funcionamento corrente ao ser pressionado o botão.

2.1.3. Funções Especiais

AUTO-SECAGEM

A função irá secar qualquer humidade localizada no evaporador do aparelho de interior após este ser desligado, de forma a evitar a formação de dolor.

Quando activar esta função, e após ter desligado o aparelho, a ventilação irá continuar ligada a baixa velocidade durante 10 minutos. Durante esta fase, se pretender desligar a função, pressione o botão “Blow” (Secagem).

FUNCIONAMENTO AUTOMÁTICO

Ao seleccionar o modo de funcionamento automático, a temperatura configurada não será visualizada. O aparelho funcionará em concordância com a temperatura da divisão e automaticamente seleccionará o modo de funcionamento adequado.

TURBO

Quando iniciar a função, o aparelho irá mudar A velocidade do ventilador no máximo para modo Cool (Arrefecimento) ou Heat (Aquecimento) rápido, para que a temperatura ambiente fique próxima da temperatura pré-configurada.

AUTO-SECAGEM EM MODO AQUECIMENTO

Quando o aparelho estiver a funcionar em modo Heat (Aquecimento) ou Auto (Automático) o compressor e ventilador interior também estarão em funcionamento. Quando desligar, as placas de direcção (superior e inferior) rodarão para a posição horizontal e o ventilador interior diminuirá a sua velocidade. Passados 10 segundos o aparelho irá desligar-se.

BLOQUEIO

• Pressione os botões + e – em simultâneo para bloquear ou desbloquear as teclas. Quando estas se encontrarem bloqueadas, poderá visualizar
  . Este irá piscar três vezes caso pressione alguma tecla. Quando o teclado se encontrar desbloqueado, o ícone desaparecerá.

ALTERAÇÃO DIRECCIONAL

• Pressione “swing up” e “swing down” (oscilação para cima e para baixo) continuadamente por mais de 2 segundos. O aparelho principal irá oscilar para trás e para a frente, para cima e para baixo.
• Solte o botão e o aparelho irá parar de oscilar - a posição actual da grelha de direcção irá manter-se.
• Neste modo, quando ligar o aparelho e escolher o modo ➞ e ao pressionar o botão novamente 2 segundos depois o estado de direcção irá seguir a sequência anteriormente apresentada.

Quando o aparelho se encontrar desligado pressione os botões “—” e “Mode” (Modo) em simultâneo para alternar ente °C e °F.

NOVA FUNÇÃO DESCONGELANTE

Após ter iniciado a função de descongelamento, se desligar o aparelho através do comando, a função não irá parar até terminar a função.

Se seleccionar outra função depois da função descongelante, a mesma apenas se iniciará depois de o descongelamento terminar.

Quando o aparelho se encontrar desligado pressione os botões Mode (Modo) e Blow (Brisa Forte) em simultâneo para activar ou desligar a função.

Se o aparelho se encontrar no modo de descongelamento, a posição duplo-8 no comando irá visualizar H1.

Se alterar para o modo Heat (Aquecimento), a posição irá mostrar H1, que piscará por 5 segundos. Neste caso pressione “+” ou “-” e a função H1 será ocultada e a temperatura configurada surgirá em visualização.

Sempre que ligar o comando, esta função descongelante estará desligada.

2.1.4. Substituição de Pilhas

- Pressione ligeiramente para retirar a tampa traseira do comando.

Fig.1

• Retire as pilhas usadas.
• Insira novas pilhas AAA1.5V e tenha em atenção a polaridade das mesmas.
• Volte a colocar a tampa.

• Quando substituir as pilhas não utilize pilhas usadas ou de tipos diferentes. Se o fizer pode provocar danos no comando.
• Se o comando sem fios não for utilizado durante um longo período de tempo deve retirar as pilhas do interior e não deixar que ocorram fugas dentro do mesmo.
• A distância máxima entre o comando e o aparelho deve ser de 1 metro.
• Se o comando sem fios não se encontrar a funcionar bem retire as pilhas e volte a colocá-las 30 segundos depois.

2.2. Princípio de Funcionamento

2.2.1. Função Anti-Congelante

O aparelho absorve o calor na sala e transmite-o para o exterior, para que a temperatura ambiente diminua. A capacidade de arrefecimento irá aumentar ou diminuir dependendo da temperatura ambiente exterior.

Se o aparelho interior for seleccionado em modo Cool (Arrefecimento) e a temperatura baixa for seleccionada, poderá formar-se gelo no alterador de calor. Quando a temperatura do alterador de calor no interior se encontrar abaixo dos 0 °C, o microcomputador do aparelho de interior irá parar o funcionamento do compressor e proteger o aparelho.

2.2.2. Função de Aquecimento

O ar condicionado absorve o calor do exterior e transmite para o interior para que a temperatura da sala aumente. Este é o princípio do funcionamento da bomba de aquecimento. A capacidade de aquecimento dependerá da temperatura exterior. Se a temperatura exterior se tornar muito baixa utilize outros aparelhos de aquecimento.

Quando a temperatura exterior estiver muito baixa mas com alta humidade, depois de um longo período em funcionamento, irá formar-se gelo no aparelho de exterior, o que afectará o efeito de aquecimento. Nesta altura, a função de descongelamento irá ser activada e o aquecimento irá parar por um período de tempo de 8 a 10 minutos.

Durante o descongelamento automático, os motores da ventilação do aparelho de interior e de exterior irão parar.

Durante a descongelação o indicador luminoso do aparelho de interior piscará e no aparelho de exterior poderá observar-se a saída de vapor, o que será normal.

Quando a função de descongelamento terminar, o aparelho irá retomar o aquecimento.

2.2.3. Função de Ar Anti-Congelante

Quando o aparelho se encontrar em modo Heat (Aquecimento) e se o alterador de calor não for activado a uma certa temperatura, o ventilador de interior não será activado para prevenir o ar frio de sair Isto acontecerá se o aparelho se encontrar num dos seguintes modos, num espaço de tempo de 2 minutos: início do modo Heat (Aquecimento), após o descongelamento automático terminar, e aquecimento a baixas temperaturas.

2.2.4. Função Brisa

O aparelho de interior pode libertar uma leve brisa e a grelha de guia rodar para uma certa posição quando:

• Em modo Heat (Aquecimento), o aparelho estiver ligado e o compressor não for accionado;
• Em modo Heat (Aquecimento), a temperatura atingir o nível para que foi configurada, e o compressor parar por um minuto.

Temperatura de Funcionamento
Interior DB/WB (°C) Exterior DB/WB (°C)
Arrefecimento Máximo 32/23 43/26
Arrefecimento Mínimo 21/15 21/-
Aquecimento Máximo 27/- 24/18
Aquecimento Mínimo 20/- -5/-6

A temperatura de funcionamento (temperatura exterior) para o aparelho de arrefecimento é de 21 °C\~43 °C; para o aparelho de arrefecimento e aquecimento é de -5 °C\~43 °C.

2.2.5. Controlo da Luz do Mostrador do Aparelho de Interior

Uma função de selecção especial para os utilizadores que não possuem o hábito de dormir com luz.

• Ligar: quando configurar a função de luz, o ícone 📋 irá ser visualizado no ecrã do comando. Neste caso a luz do mostrador estará activa AC receber o sinal.
• Desligar: Se cancelar esta função, o ícone 📋 irá ser ocultado no ecrã do comando. Neste caso a luz do mostrador ficará desactivada.

2.2.6. Operação de Urgência

- Se o comando sem fios se perder ou avariar utilize o botão manual de ligar/desligar. O aparelho irá funcionar em modo automático mas a temperatura e velocidade do ventilador não pode ser alterada.

- Se abrir o painel no aparelho, o botão ligar/desligar estará no mostrador.

- Ligue o aparelho pressionando o botão. A temperatura irá ajustar-se automaticamente.

- Para desligar o aparelho volte a pressionar o mesmo botão.

Controlo manual

2.3. Manutenção

2.3.1. Painel Frontal

- Quando limpar o painel frontal imersa o pano em água com temperatura abaixo dos 45°C.

- Retire do pano a água em excesso e limpe.

2.3.2.Filtro de Ar

Se o aparelho se encontrar num local especialmente rodeado de poeiras, o filtro deve ser limpo muitas vezes.

Após retirar o filtro não toque na aba da unidade de interior para evitar magoar os dedos.

Para limpar o filtro:

- Retire o filtro do painel de superfície (fig. 4a e 4b).

- Limpe o filtro. Para retirar a poeira do filtro pode utilizar aspirador ou lavar com água quente (abaixo dos 45°C) com detergente neutro e seque-o à sombra. Se utilizar água acima dos 45°C, para limpar o filtro, pode resultar deformação ou descoloração.

- Insira novamente o filtro. Estenda-o em cima e feche o aparelho.

2.3.3. Antes da Utilização

• Assegure-se de que nada obstrui a entrada e saída de ar.
• Verifique se o fio com ligação à terra se encontra correctamente conectado.

2.3.4. Depois da Utilização

• Desligue o aparelho da tomada.
• Limpe o filtro e o aparelho de interior e exterior.
• Retire toda a poeira e obstrução do aparelho de exterior.
• Arranje as superfícies do aparelho de exterior para não te estender o estrago.
• Adopte uma cobertura especial para cobrir o aparelho de exterior para evitar que água, poeira de entrar no aparelho.

2.4. Instalação

A instalação do aparelho tem que ser efectuada por um técnico especializado de acordo com a legislação local e este manual.

Antes de instalar ou quando pretender remover o aparelho para novo local contacte um centro de manutenção autorizado.

2.4.1. Requisitos Básicos

Instalar nos seguintes locais pode causar danos ao aparelho:

• Locais onde existam fortes fontes de calor, vapores, gases inflamáveis ou objectos voláteis sejam emitidos.
• Locais onde são geradas ondas de alta-frequência por equipamento de rádio, metais e equipamento médico.
• Locais onde exista alta salinidade.
• Locais onde o ar contém óleo.
• Locais onde o gases sulfúricos são gerados, tais como, zonas com clima primaveril.
• Outros locais com circunstâncias especiais.

2.4.2. Seleção do Local do Aparelho de Interior

- A entrada e saída de ar devem estar afastadas da obstrução. Assegure de que o ar pode ser distribuído por toda a sala.

- Seleccione a posição onde a condensação da água possa ser facilmente drenada, e onde se possam efectuar ligações para o aparelho de exterior.

- Seleccione a localização onde o aparelho se encontre fora do alcance das crianças.

- Assegure-se de que o local onde colocou o aparelho é forte o suficiente para arcar com todo o peso e vibração. E também que é estável o suficiente para evitar aumento do barulho proveniente do aparelho.

- Assegure-se de que deixa espaço suficiente que permita o acesso para a manutenção de rotina. A altura a que deve ser instalado deve ser de pelo menos 2,50m ou mais do chão.

- Seleccione um local de cerca de 1 metro ou mais de distância da televisão ou outros electrodomésticos.

- Seleccione um local onde o filtro possa ser retirado facilmente.

- Assegure-se de que o aparelho de interior é instalado de acordo com o diagrama de requisitos de dimensões de instalação

- Não utilize o local onde a unidade está instalada para criar uma lavandaria ou duche ou mesmo uma piscina.

2.4.3. Seleção do Local do Aparelho de Exterior

- Seleccione um local onde o barulho e saída de ar não incomodem vizinhos, animais ou plantas.

- Seleccione um local onde exista ventilação suficiente.

- Seleccione um local onde não existam obstruções à entrada e saída de ar.

- O local deve suportar o peso total e vibração do aparelho de exterior e permita a sua instalacao em segurança.

- Seleccione um local seco mas que não esteja exposto directamente à luz solar ou vento forte.

• Assegure-se de que o aparelho de exterior é instalado de acordo com o diagrama de requisitos de dimensões de instalação, conveniente para a manutenção e reparações.
• A conexão da tubagem deve ser efectuada dentro de 5 metros, e o comprimento deve ser de 10 metros.
• Seleccione o local onde o aparelho se encontre fora do alcance das crianças.
• Seleccione o local onde não bloqueie a passagem e não influencie aspecto do edifício.

2.4.4. Requisitos de Segurança

• O mínimo de distância entre o aparelho e superfície combustível deve ser de 1.5m.
• Um interruptor desconecto deve possuir uma separação de pelo menos de 3mm em todos os postes e devem ser conectados em fios fixos.

Nota:

• Assegure-se de que a conexão está correctamente realizada para evitar perigo de incêndio.
• Deve ter atenção para que os fios estejam bem conectados devido ao perigo de incêndio.

2.4.5. Requisitos de Ligação à Terra

- O fio de cor dupla (verde e amarela) no aparelho é fio com ligação à terra e não pode ser utilizado para outro propósito. Não o corte ou fixe com parafuso para evitar perigo de choque – eléctrico.

- Deve verificar se a fonte de energia fornece um terminal para ligação à terra de confiança. Não conecte o fio de ligação à terra nos seguintes locais:

• Tubo da torneira
• Tubo de gás
• Tubo de contaminação
• Outros locais que os profissionais considerem de pouca confiança

2.5. Diagrama de Instalação

Espaço até ao tecto 15cm acima Espaço até à parede 15cm acima Lado de saída de ar 300cm acima Espaço até ao chão 250cm acima Espaço até à parede 15cm acima Espaço até à parede Espaço até ao chão 250cm acima Espaço de construção Lado de entrada de ar Espaço até à parede 30cm acima Lado de saída de ar 200cm acima A B

- As dimensões do espaço necessário para instalação correcta do aparelho incluindo as distâncias às estruturas subjacentes.

2.5.1. Painel Traseiro

• Instale o painel traseiro sempre na horizontal.
• Devido ao tabuleiro de água do aparelho de interior ter sido adoptado o design de drenagem em dois sentidos, a saída deve ser ajustada ligeiramente para baixo quando estiver a ser instalada. Ou seja, a saída

do tabuleiro de água deve ser o centro de um círculo, com o ângulo incluído entre o evaporador. O nível deve ser de 0 ou mais.

• Fixe o painel traseiro na parede com parafusos.
• Assegure-se de que o painel traseiro foi fixado de forma estável, que permita suportar o peso de um adulto de 60 kg. O peso deve ser dividido entre cada parafuso.

Parede Parede Marca central Inclinação Espaço até à parede 150cm acima Esquerda ício para tubo Fig.5 Espaço até à parede 150cm acima Direita Orifício para tubo

2.5.2. Orifício para Tubo

- Assegure de que o buraco para o tubo (Φ55) na parede com uma inclinação para baixo para o lado exterior. - Insira a manga do buraco para o tubo no buraco de forma a prevenir a conexão da tubagem e fios sejam danificados quando passarem através do buraco.

INTERIOR – EXTERIOR

Tubo de parede

Enchimento para selar

Enchir Ø55

2.5.3. Tubo de Drenagem

• Para uma boa drenagem, a mangueira deve ser colocada com uma inclinação para baixo.
• Não dobre ou torça a mangueira de drenagem para evitar inundações.

- Quando a mangueira de drenagem passar através do interior deve envolver em materiais de isolamento.

Torcer Dobrar

• Abra o painel do aparelho.
  ■ Remova a tampa dos fios (fig. 6)
• Rode o cabo de alimentação e fio de controlo de sinal (para aparelho de arrefecimento e aquecimento apenas) da traseira do aparelho de interior e puxe-os para a frente através do buraco para conexão dos fios.
• Conecte o cabo de interconexão ao terminal e fixe o cabo.
• Volte a montar a cobertura do grampo dos fios.
• Volte a colocar a tampa.

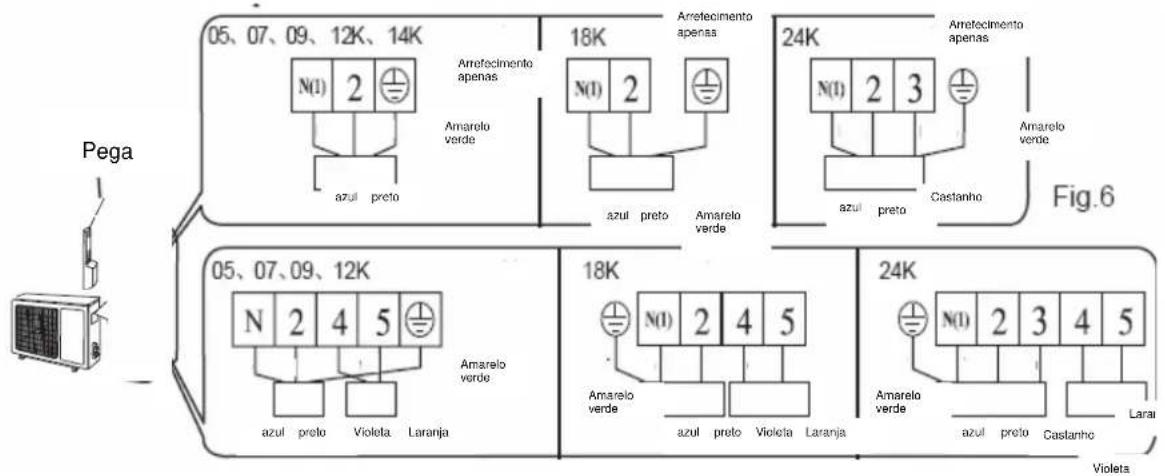

Tampa dos fios 05、07、09、12K、14K N(1) 2 Amarelo verde azul preto Arrefecimento apenas 18K N(1) 2 Amarelo verde azul preto Arrefecimento apenas 24K N(1) 2 Amarelo verde azul preto Castanho Fig.6 05、07、09、12K N 2 4 5 Amarelo verde azul preto Violeta Laranja 18K N(1) 2 Amarelo verde azul preto Violeta Laranja 24K N(1) 2 Amarelo verde azul preto Castanho Laranja Violeta

Notas:

• Todas estas imagens representam conexões do aparelho exterior.
• Quando conectar os fios eléctricos e estes não forem compridos o suficiente contacte um técnico especializado e autorizado.

2.5.5. Aparelho de Interior

• A tubagem pode ser direcionada da direita, traseira direita, esquerda, traseira esquerda.
• Quando a rodar a tubagem e fios da esquerda para a direita do aparelho interior corte as extremidades do chassis se necessário.
• Corte as extremidades 1 quando a rodar apenas os fios;
• Corte as extremidades 1 e extremidades 2 quando a rodar a tubagem e os fios.
• Retire a tubagem da caixa, envolva a tubagem e os fios eléctricos, o tubo da água com fita isoladora e puxe através do buraco de tubagem.
• Pendure as ranhuras e montagem do aparelho interior na parte superior do painel traseiro e verifique se está firme.
• A altura do local de instalação deve ser de 2,5m ou mais do chão.

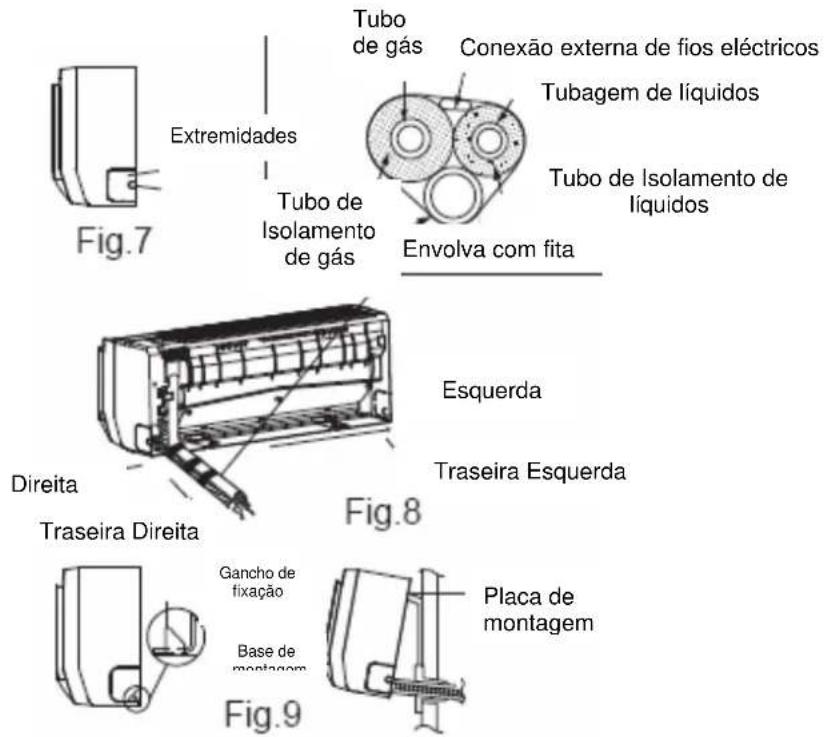

Fig.7 Extremidades Tubo de gás Conexão externa de fios eléctricos Tubagem de líquidos Tubo de Isolamento de líquidos Envolva com fita Direita Esquerda Traseira Esquerda Traseira Direita Gancho de fixação Base de montagem Placa de montagem Fig.8 Fig.9

2.5.6. Tubagem de Conexão

- Alinhe o centro da tubagem, com a válvula relevante.

- Aparafuse o sinal manualmente e aperte a porca com chave-inglesa e e consulte a seguinte tabela.

Diâmetro porca hexagonal Chave-inglesa
6	15 ~20
9.52	31 ~35
12	50 ~55
16	60 ~65
19	70 ~75

Tubagem aparelho interior Porca de torneira Chave-inglesa Chave de porcas

Notas:

- Conecte primeiro a conexão do tubo do aparelho de interior e de seguida o aparelho de exterior.

Tenha em atenção o dobrar da tubagem, não danifique.

Não aperte demasiado a junção da porca ou pode provocar um vazamento.

• Desmonte a pega do aparelho de exterior no lado direito da base.
• Retire o cabo de fixação. Conecte e fixe o cabo de conexão (para arrefecimento e aquecimento apenas) ao terminal.
• Confirme se está fixo correctamente.
• Instale a pega.

2.5.8. Purgação do Ar e Teste de Vazamento

• Conecte a mangueira de carregamento da válvula múltipla para carregar extremidade da válvula de pressão baixa (válvulas de pressão alta/baixa devem ser bem fechadas).
• Conecte a junção da mangueira de carregamento para a bomba de vácuo.
• Abra completamente a pega da válvula múltipla.
• Abra a bomba de vácuo para evacuar. No início deve estar ligeiramente solte a junção da porca da válvula de pressão baixa para verificar ar a ir para dentro (se o barulho da bomba de vácuo se alterou, a leitura do multímetro é 0) e depois aperte a porca.
• Continue a evacuar põe mais 15 minutos e assegure de que a leitura é de -1.0X10/5 pa (-76cmHg).
• Abra por completo as válvulas.
• Remova a mangueira de carregamento da extremidade da válvula de baixa pressão.
• Aperte cobertura da válvula de baixa pressão.

Multímetro Manómetro - 76cmHq Pega inferior Pega superior Mangueira Mangueira Bomba de vácuo Válvula de baixa pressão

Fig.10

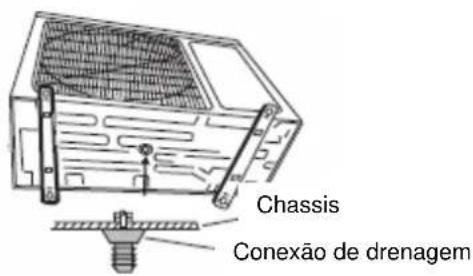

2.5.9. Drenagem de Condensação do Aparelho Exterior

• A condensação e descongelação da água durante o modo de aquecimento no aparelho exterior podem ser descarregada pelo tubo de drenagem.
• Método de instalação: configure a conexão de drenagem em buraco com ∅25 do chassis, que foi instalado e depois conecte o tubo de drenagem com bocal da mangueira para que a condensação e descongelação possam ser descarregadas adequadamente.

Chassis Conexão de drenagem

2.5.10. Verificação da Instalação

Após terminar a instalação deve verificar os seguintes pontos:

• Se o aparelho foi fixado correctamente para não cair, abanar ou emitir sons.
• Se efectuou o teste de vazamento de refrigeração para o arrefecimento/aquecimento do ambiente poder ser efectuado correctamente.

- Se o isolamento é suficiente ou drenagem está a ser bem executada para evitar a condensação e que pingue.

- Se a tubagem e conexão dos fios está correctamente instalada para evitar mau funcionamento ou danificar o aparelho.

2.5.11. Teste de Verificação

Antes do teste de operação:

- Não ligue o aparelho antes de a instalação estar completa.

- Retire as válvulas dos tubos de conexão, que devem estar abertos.

- Todas as impurezas, tais como, restos, poeiras devem ser limpas do aparelho.

Método

- Ligue o aparelho pressionando Ligar/desligar no comando wireless para iniciar o funcionamento.

- Pressione botão Mode (modo) para seleccionar Cool (arrefecimento), Heat (aquecimento) e Fan (ventilador) para verificar se o funcionamento está correcto ou não.

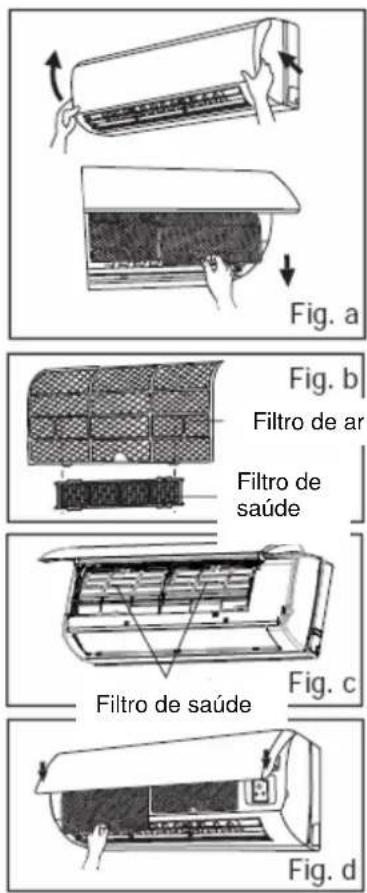

2.5.12. Instalação de Filtro de Saúde

- Puxe o painel para um ângulo específico das duas extremidades na frente do painel de acordo com na direcção da seta. Retire o filtro de ar para baixo.

- Coloque o filtro de saúde no lugar onde se encontrava o filtro de ar normal. Se o filtro de ar não pode ser instalado coloque o de saúde na caixa da frente.

- Coloque o filtro de ar correctamente na direcção da seta e feche o painel.

Fig. a Fig. b Filtro de ar Filtro de saúde Fig. c Filtro de saúde Fig. d

2.5.13. Manutenção do Filtro

• Retire o filtro de saúde antes de limpar e volte a colocar depois de o fazer.
• Tenha em atenção ao filtro de ião prateado que não pode ser lavado com água, enquanto que o filtro de carbono activo, foto catalisador, catalisador da conversão de temperatura baixa (LTC), eliminador de formaldeído, ou filtro anti ácaros pode mas não deve ser escovado ou objectos duros. Seque à sombra ou ao sol mas não esfregue.

2.5.13.1. Serviço

• O filtro de saúde é normalmente utilizado durante um ano, em condições standards.
• O filtro de ião prateado é inválido quando a superfície se torna preta/verde.

3. Pós Venda

A Becken concebeu este aparelho de forma a garantir a máxima fiabilidade. Contudo, se surgir algum problema, seguindo os procedimentos sugeridos neste capítulo, poderá conseguir determinar a sua causa.

Não abra o aparelho – risco de choque eléctrico.

Se não conseguir solucionar o problema, contacte o vendedor ou fabricante.

Todos os utilizadores devem familiarizar-se com este capítulo. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante irá invalidar a garantia.

Problema Solução
Quando reinicia o aparelho este não entra em funcionamento.	Quando o aparelho é reiniciado demora à volta de 3 minutos a voltar ao funcionamento.
Sente um cheiro estranho proveniente do aparelho.	O aparelho não possui um cheiro particular.Se sentir um cheiro estranho pode ser causado pelo acumular de cheiro no ambiente.Para solucionar deve limpar o filtro.Se mesmo assim o problema persistir, consulte um técnico especialista para limpeza a fundo do aparelho.
Ouve um barulho de fluxo de água durante o funcionamento do aparelho.	O aparelho, quando se encontra em funcionamento, e o compressor é activado ou desactivado pode, por vezes, efectuar alguns sons semelhantes a murmúrio de água. Este som é resultado do fluxo da refrigeração, não ao mau funcionamento do aparelho.
Em modo Cool (arrefecimento) observa saída de vapores.	Quando a temperatura e humidade interior são muito altas, este fenómeno pode acontecer.Isto é resultado do ar da sala ser rapidamente arrefecida.Após estar a funcionar há algum tempo, a temperatura e humidade irão baixar e o vapor desaparecer.
O aparelho não inicia.	Verifique se:O aparelho se encontra conectado à tomada;O dispositivo do circuito de protecção foi abaixo;A voltagem é maior ou menor do que a necessária;O temporizador está a ser utilizado correctamente.
O aparelho não está a arrefecer o ar como devia.	Verifique se:A temperatura configurada é adequada;O filtro está sujo;As entradas e saídas de ar estão obstruídas;As janelas e portas estão fechadas;A velocidade do ventilador está configurada para ser baixa;Há outras fontes de calor na sala.
O comando wireless não funciona.	O aparelho está a ser influenciado por alguma função anormal.Desconecte da tomada e volte a inserir.A distância de 1 metro entre o comando e o aparelho não está a ser respeitada ou com alguma obstrução entre eles.O comando wireless está danificado.
Observa um vazamento na sala. Há humidade na sala.A água da condensação está em excesso.A posição da conexão do aparelho de drenagem está instável.
Observa um vazamento no aparelho de exterior.	Quando o modo Cool (arrefecimento) está em funcionamento, o tubo e conexão do tubo, podem ser alvo de condensação devido à água ter arrefecido.
Houve um som de alerta proveniente do aparelho.	O som da retransmissão do compressor ou ventilador a ligar-se ou desligar-se.Quando a descongelação é iniciada ou pausada.
O aparelho de interior não distribui o ar.	No modo Heat (aquecimento), quando a temperatura do alterador de calor se encontra muito baixo, irá parar de sair ar para evitar que arrefeça muito (durante 2 minutos).No modo Heat (aquecimento), quando a temperatura no exterior possui muita ou baixa humidade, pode formar-se gelo no aparelho. Esta situação resulta na activação automática da descongelação, que fará com que o aparelho para durante 3-12 minutos.Durante esta função poderá haver água a sair do aparelho ou vapor a ser produzido.Em modo de desumidificar, o ventilador de interior pode, por vezes, parar para evitar a condensação e restringir aumento da temperatura.
Humidade na saída de ar. Se o aparelho	Ho se encontrar a funcionar sobre alta humidade, durante um longo período, a humidade será condensada na saída de ar.
Quando inicia ou para o funcionamento do aparelho ouve um estalo proveniente do mesmo.	Estes estalos são normais e resultado de deformações no aparelho ou devido a alterações de temperatura.

Caso o problema persista, leve o seu aparelho a um balcão de pós-venda de qualquer loja Worten, Modelo ou Continente, para a resolução do problema.

A Modelo Continente Hipermercados garante por um período de 2 anos, após a data de compra deste aparelho, uma garantia contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correcto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual.

Caso não se verifiquem estas condições, as avaria não estarão cobertas pela garantia.

As reparações de aparelhos eléctricos deverão ser efectuadas apenas por técnicos especializados, já que, não sendo feito pelos mesmos, poderão surgir posteriores complicações nos aparelhos.

Para evitar perigos desnecessários, caso surjam avarias quer nos cabos ou noutro tipo de componentes, as reparações devem ser efectuadas nos postos de assistência técnica especializados, para as quais são necessárias ferramentas apropriadas.

4. Conservação do Ambiente

Tentamos reduzir ao máximo o volume das embalagens que se limitam a três materiais de fácil separação: cartão, papel e plástico.

O aparelho é constituído por material reciclável, uma vez desmontado por uma empresa especializada. Siga a legislação local respeitante à reciclagem de todo o material.

FUNCIONAMIENTO AUTOMÁTICO
