MANUAL DE USUARIO GT 18B A Becken

2.5.4. Fios Eléctricos

2.5.7. Fios Eléctricos

- Os fios eléctricos devem estar conectados correctamente.

Manual de Instrucciones

Estimado(a) cliente,

Agradecemos su preferencia en la compra de este producto.

Este aparato fue sometido a diversos tests que prueban su calidad. Para que el uso de aparato sea más fácil, enviamos en anexo sus instrucciones. Éstas deberán asegurar una utilización rápida y segura.

Haga el favor de leer atentamente las instrucciones así como las medidas de seguridad descritas en este manual.

Deseamos que nuestros clientes se sientan plenamente satisfechos con el funcionamiento de su nuevo aparato.

Índice

1. Instrucciones de Seguridad....4

1.1. Energía de Alimentación.... 5
1.2. Cable de Alimentación y Otros Cables 5
1.3. Humedad y Agua 5
1.4. Limpieza 5
1.5. Precauciones Generales....6

2. Utilización e Funcionamiento.... 8

2.1. Descripción del Producto 8
2.1.1. Mando a Distancia....9
2.1.2. Operaciones Generales ....13
2.1.3. Funciones Especiales ....14
2.1.4. Substitución de Pilas....16

2.2. Principio de Funcionamiento....17

2.2.1. Función Anti-Congelante....17
2.2.2. Función de Calefacción....17
2.2.3. Función de Aire Anti-Congelante ....18
2.2.4. Función Brisa ....18
2.2.5. Control de la Luz del Monitor del Aparato de Interior .....19
2.2.6. Operación de Urgencia ....19

2.3. Mantenimiento ....20

2.3.1. Panel Frontal....20
2.3.2. Filtro de Aire....20
2.3.3. Antes de su Utilización....20
2.3.4. Tras la Utilización....20

2.4. Instalación....21

2.4.1. Requisitos Básicos....21
2.4.2. Selección del Lugar de instalación para el Aparato de Interior .....21
2.4.3. Selección del Lugar de instalación para el Aparato Exterior .....22
2.4.4. Requisitos de Seguridad 23
2.4.5. Requisitos de Conexión a Tierra....23

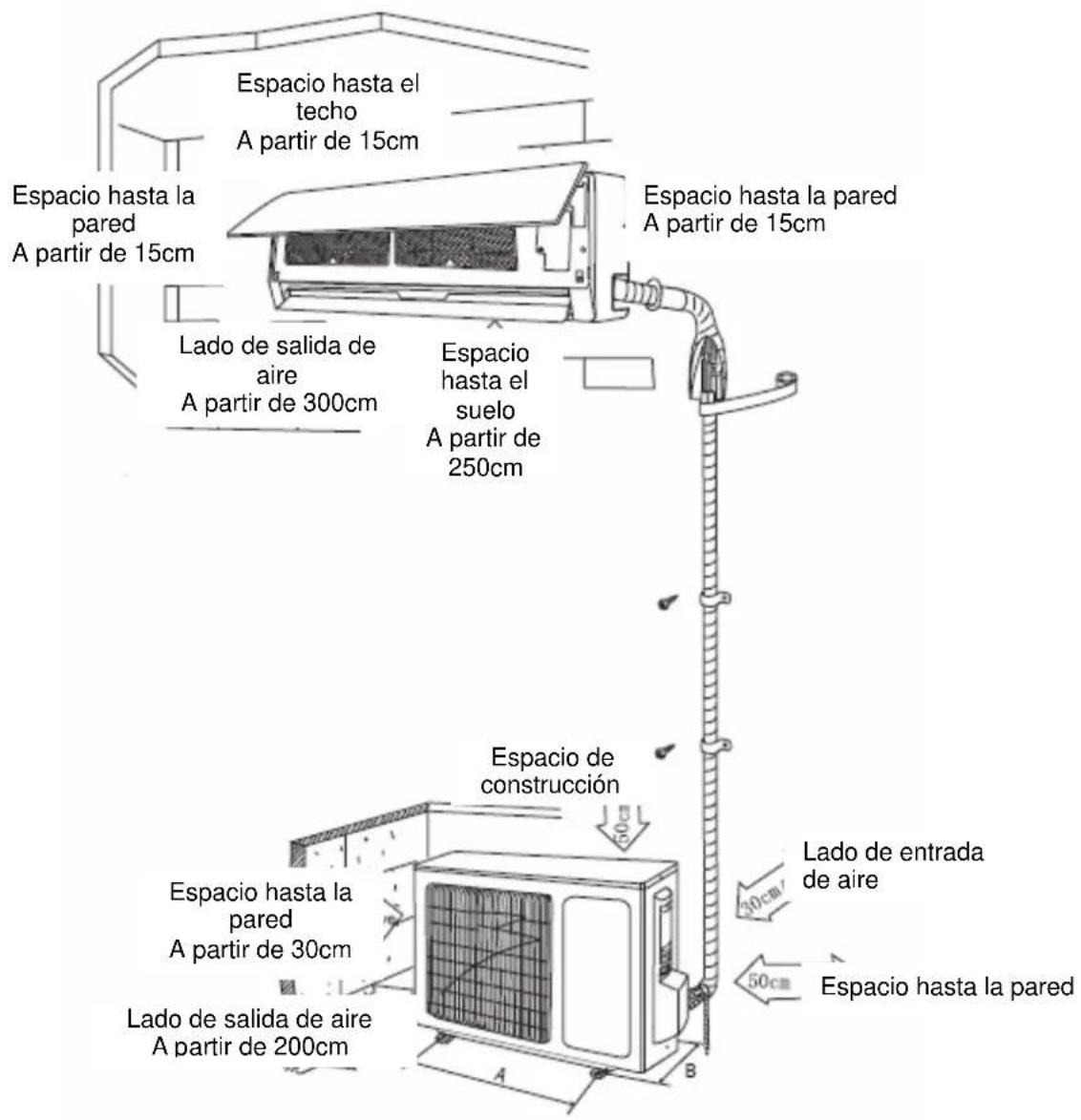

2.5. Diagrama de Instalación ....24

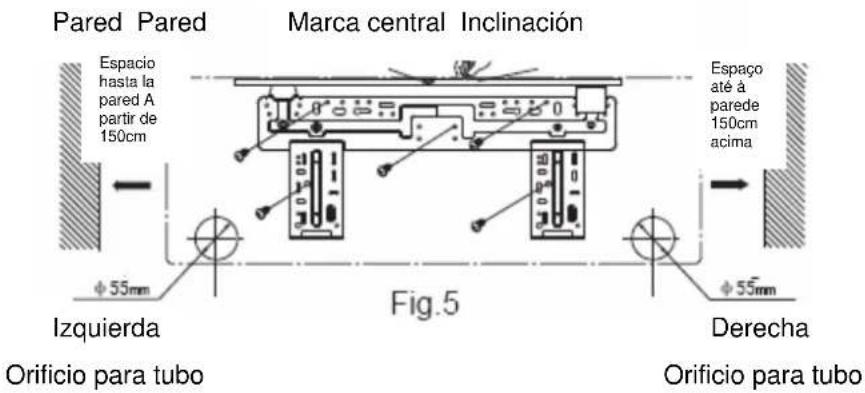

2.5.1. Panel Trasero....24
2.5.2. Orificio para Tubo....25
2.5.3. Tubo de Drenaje....25
2.5.4. Cables Eléctricos....26
2.5.5. Aparato de Interior....27
2.5.6. Tubos de Conexión .....28
2.5.7. Cables Eléctricos....28

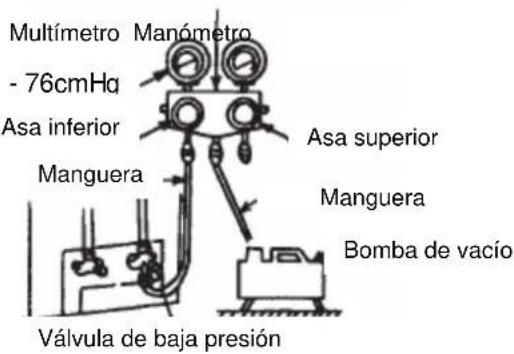

2.5.8. Purgar el Aire y Control de Fugas....29

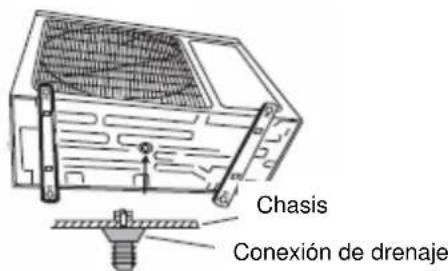

2.5.9. Drenaje de Condensación del Aparato Exterior 30
2.5.10. Verificación de la Instalación....30
2.5.11. Control de Verificación ....31

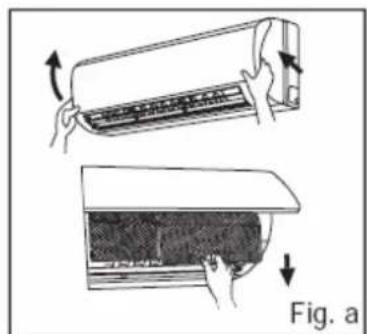

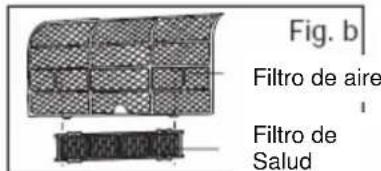

2.5.12. Instalación de Filtro de Salud 31
2.5.13. Mantenimiento del Filtro....32
2.5.13.1. Servicio....32

1. Postventa 33
2. Conservación del Medio-ambiente....38

1. Instrucciones de Seguridad

	ATENCIÓN
	Riesgo de electrocuciónNo Abrir
Atención: para reducir el riesgo de electrocución, no abra esta unidad. No contiene elementos que deba reemplazar el usuario. Solicite la asistencia de personal especializado.

Avisos Importantes

Antes de usar su aparato lea atentamente este manual de instrucciones y guárdelo en un lugar seguro, puede volver a necesitarlo en el futuro.

Antes de poner el aparato en funcionamiento y de forma a garantizar su correcta utilización, no lo utilice si:

Cayó al suelo;

Nota algún vestigio de daño;

Surge alguna anomalía durante su funcionamiento;

Para evitar peligro y deterioro de su aparato debido a su uso incorrecto, se aconseja que se lea atenta y cuidadosamente las instrucciones.

Este aparato no deberá ser utilizado para otros fines que no sean los previstos en el manual de instrucciones. Su seguridad está prevista para el uso doméstico y no para su uso comercial. Su uso incorrecto anula automáticamente el derecho a la garantía.

Asistencia

Compruebe que, en caso de avería, entrega su aparato a personal especializado.

NO PERMITA QUE LOS NIÑOS UTILICEN APARATOS ELÉCTRICOS SIN VIGILANCIA.

NO PERMITA QUE LOS NIÑOS O ADULTOS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS O PERSONAS CON FALTA DE EXPERIENCIA/CONOCIMIENTO, UTILICEN APARATOS ELÉCTRICOS SIN VIGILANCIA.

1.1. Energía de Alimentación

Compruebe que el voltaje de la red eléctrica es compatible con el que viene indicado en el aparato (este aparato se deberá conectar a un voltaje de 12V, con conexión tierra). En caso de que no sean compatibles consulte a su vendedor o al servicio de apoyo al cliente.

1.2. Cable de Alimentación y Otros Cables

Desconecte su aparato siempre que no lo vaya a utilizar.

No enrolle ni tire del cable para desenchufar el aparato, ni lo utilice para envolverlo. Mantenga el cable alejado de superficies calientes.

Nunca utilice este aparato si el cable o el enchufe están dañados, o si no funciona correctamente.

En el caso de que el cable de alimentación esté dañado, no utilice su aparato, llévelo a un servicio de asistencia técnica autorizado para que procedan a su sustitución.

1.3. Humedad y Agua

No utilice su aparato en lugares húmedos. No deje que su aparato se moje, puede ser peligroso. PARA EVITAR PELIGRO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA EL APARATO AL AGUA O A HUMEDAD. No sumerja su aparato (por ejemplo para lavarlo).

1.4. Limpieza

Apague el equipo antes de limpiarlo. Poco después límpielo con un paño suave y seco. No utilice productos de limpieza.

1.5. Precauciones Generales

- Seleccione la temperatura más adecuada intentando mantener la temperatura interior cerca de 5 °C por debajo de la temperatura que se registra en el exterior.

- No deje las ventanas abiertas durante un largo período de tiempo mientras el aparato se encuentre en funcionamiento. Esta situación provocará la pérdida de eficacia en el rendimiento del aparato.

- No bloquee las entradas ni las salidas de aire del aparato, ya se trate de la unidad interior como exterior. Puede dañar el aparato.

- Mantenga cualquier tipo de gases inflamables apartado de los aparatos, al menos a una distancia mínima de 1m.

- Asegúrese de que el lugar en el que instaló el aparato es estable. En caso contrario, podrá existir el peligro de que el aparato suíra daños a consecuencia de una posible caída.

- En caso de avería del aparato, no intente repararlo solo. Consulte con un técnico especializado.

- La dirección del flujo de aire se puede ajustar como lo desee. Durante el funcionamiento del aparato, ajuste la dirección del flujo de aire vertical, ajustando las rejillas hacia arriba o hacia abajo. A continuación, sujete los dos

extremos de las rejillas (izquierda y derecha) para ajustar el flujo de aire horizontal.

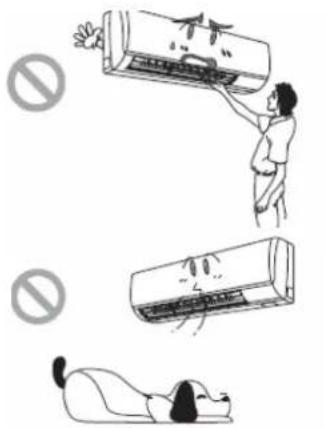

- No introduzca las manos en la entrada o salida de aire para evitar accidentes.

- No exponga directamente sus plantas o animales al aire que sale del aparato, ya que puede causar perjuicio a ambos.

- No se exponga directamente al flujo del aparato para evitar que le cause problemas de salud.

- No utilice el aparato para otros propósitos diferentes a aquellos para los que fue concebido, tales como preservar comida o secar ropa.

- No posicione el aparato cerca de fuentes de calor, ya que se pueden producir intoxicaciones por inhalación de dióxido de carbono.

2. Utilización e Funcionamiento

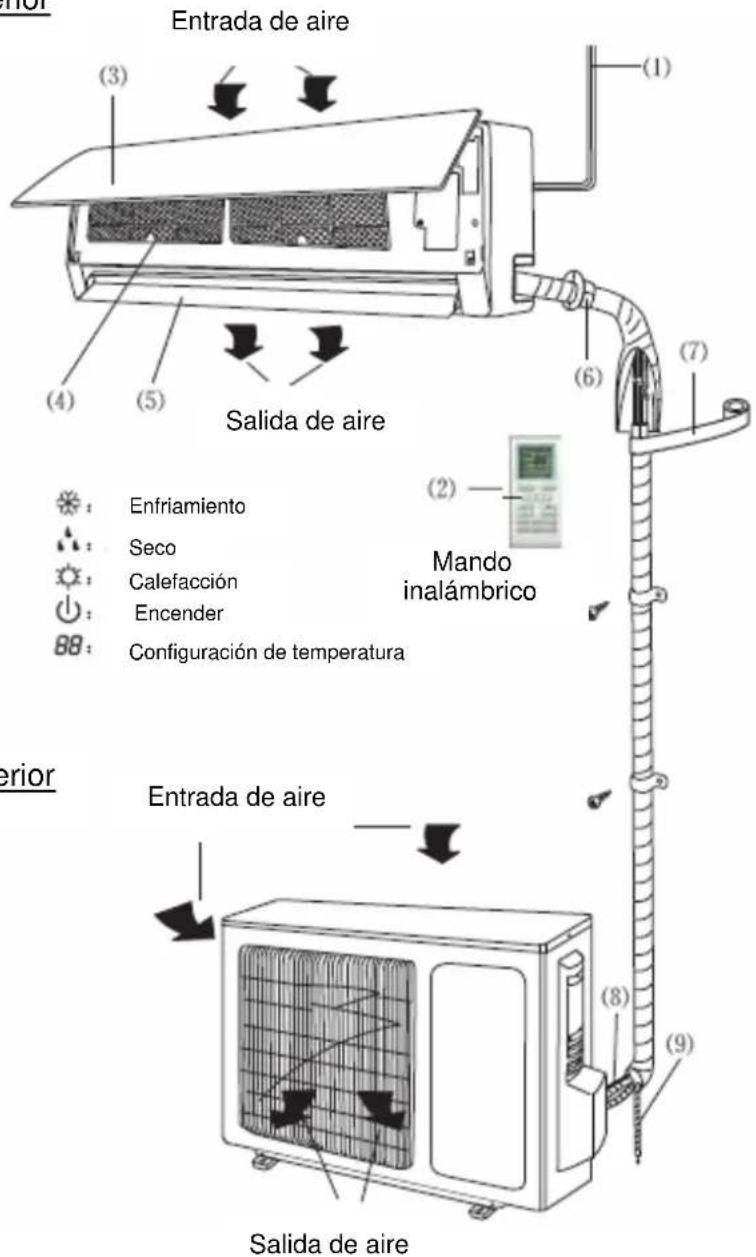

2.1. Descripción del Producto

Aparato Interior

Entrada de aire (1) (2) (3) (4) (5) (6) (7) Salida de aire Mando inalámbrico Enfriamiento Seco Calefacción Encender 88: Configuración de temperatura Entrada de aire (8) (9) Salida de aire

1. Cable de alimentación
2. Mando a distancia
3. Panel frontal
4. Filtro

5. Rejilla de dirección

6. Tubo de pared

7. Cinta adhesiva
8. Cable de conexión
9. Tubo de drenaje

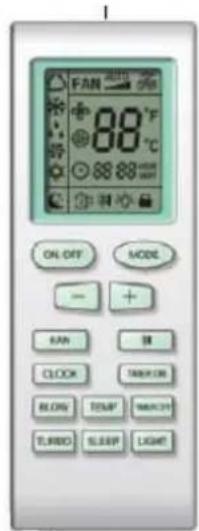

2.1.1. Mando a Distancia

Transmisor de la señal

Encender/Apagar: presione este botón para encender el aparato. Al pulsar nuevamente este se apagará.

Modo: al presionar este botón las funciones, Auto (automático), Cool (Enfriamiento), Dry (Seco), Fan (Ventilación) y Heat (Calefacción) se podrán seleccionar en secuencia.

El modo Auto es el modo seleccionado de origen y será en este modo en el que el aparato funcionará siempre que se encienda.

En este modo, no se mostrará la temperatura.

En modo Heat (Calefacción) la temperatura inicial será de 28 °C.

En los restantes modos, la temperatura inicial será de 25°C.

La secuencia de selección de modos es la siguiente:

FAN ON OFF MODE - + RAN CLOCK TREMOR BLOW TEMP MAX10 TURBO SLEEP LIGHT

(únicamente para aparatos en modo calefacción y enfriamiento)

SLEEP: presione este botón para activar o desactivar el modo Sleep (temporizador).

Tras haber apagado el aparato, el modo Sleep será desactivado.

Al activar este modo, será visualizada una señal y podrá ajustar el reloj del temporizador del aparato.

Si los modos Fan (Ventilación) o Auto (Automático) están seleccionados, no podrá escoger esta función.

FAN: presione el botón para poder seleccionar alternadamente los modos de ventilación Auto (Automática), Baja, Media o Alta.

Al encender el aparato, el modo seleccionado de origen será el modo Auto.

En caso de haber seleccionado el modo Deshumidificador, únicamente podrá configurar la ventilación baja.

Cuando el aparato esté configurado en modo Dry (Seco), la velocidad de ventilación no será ajustable y será automáticamente seleccionada como baja.

CLOCK: presione este botón para configurar el reloj del aparato. Podrá visualizar el indicador parpadeando.

Durante los 5 segundos siguientes, el valor podrá ser configurado al presionar + o -. Si presiona durante 2 segundos cada medio segundo, el valor de los minutos aumentará, o disminuirá, de uno en uno.

Mientras el icono está parpadeando, presione nuevamente el botón de reloj y la señal —pasará a aparecer fija, lo que significa que la configuración está completa.

Siempre que encienda el aparato, se mostrará el valor de origen (12:00) y el icono. Si esta señal no surge, el valor observado será el referente a la función Timer (reloj).

LUZ: presione este botón para encender o apagar la luz del panel.

Cuando la luz esté encendida aparecerá el icono 🎉 y el indicador luminoso estará encendido. Cuando la apague, el icono 🎉 será visualizado y el indicador luminoso estará apagado.

BLOW: presione este botón para encender/apagar la función de secado.

Cuando los modos Cool (Enfriamiento) o Deshumidificador estén activos, presione el botón Blow (brisa fuerte) - aparecerá "Blow" en la pantalla. Si presiona nuevamente la función será desactivada y la indicación "Blow" desaparecerá de la pantalla.

Siempre que encienda el aparato esta función estará apagada.

Cuando los modos Auto (Automático), Fan (Ventilación) o Heat (Calefacción) estén activos, no podrá seleccionar esta función.

TEMP: presione este botón para visualizar la temperatura ambiente de la habitación o la temperatura que configuró anteriormente.

Cuando se enciende la unidad interior en primer lugar, visualizará la temperatura configurada. Si el estado de configuración de la temperatura es alterado para “♡”, aparecerá en pantalla la temperatura ambiente. En caso de no configurar el estado de visualización de la temperatura o no alterar la temperatura en un intervalo de tiempo de 5 segundos, el aparato indicará la temperatura seleccionada (esta función se aplica únicamente a algunos modelos).

Siempre que encienda el aparato, la temperatura configurada será la de origen y el icono correspondiente no aparecerá reflejado en la pantalla del mando a distancia.

Cuando visualice el icono de la derecha, presione el botón y aparecerá la temperatura configurada previamente.

Cuando visualice el icono de la derecha, presione el botón y aparecerá la temperatura ambiente interior.

Al aparecer la temperatura ambiente interior, y si el aparato recibe una señal a través del mando a distancia, aparecerá la temperatura configurada previamente, y volverá a mostrar la temperatura ambiente interior cuando hayan transcurrido 5 segundos (esta función sólo es aplicable a algunos modelos).

TURBO: en los modos Cool (Enfriamiento) o Heat (Calefacción) presione este botón para activar o desactivar la función turbo. El símbolo de esta función será mostrado nada más sea activada.

Cuando altere el modo de funcionamiento o la velocidad de ventilación, esta función será automáticamente desactivada.

ALTERACIÓN DE LA DIRECCIÓN: presione este botón para activar o desactivar el ángulo de la dirección, siguiendo la secuencia recogida a continuación:

Este mando a distancia es universal. El estado principal de alteración de dirección es:

Esta señal aparecerá al seleccionar uno de los siguientes estados:

Cuando apague el aparato la rejilla de dirección se parará en la

posición en la que estaba configurado. El icono indica que la rejilla de dirección oscilará hacia arriba y hacia abajo alternando entre las 5 posiciones posibles.

+: Para alcanzar una temperatura superior, presione este botón mientras el aparato esté en funcionamiento.

• Presione y deje pulsado el botón durante más de 2 segundos y los contenidos correspondientes serán alterados hasta que deje de presionar el botón.
• “ ^0 C” aparecerá en la pantalla durante todo o proceso.
• En modo Auto (Automático) no podrá configurar la temperatura. La temperatura de configuración varía entre 16 °C y 30 °C.

-: para alcanzar una temperatura inferior, presione este botón mientras el aparato esté en funcionamiento.

- Presione y deje pulsado el botón durante más de 2 segundos y los contenidos correspondientes serán alterados hasta que deje de presionar el botón.

- “°C” aparecerá en la pantalla durante todo o proceso.

- En modo Auto (Automático) no podrá configurar la temperatura.

ACTIVAR EL TEMPORIZADOR

• Al presionar este botón, el icono “ON” parpadeará y el icono ⏻ será ocultado.
• Mientras “ON” este parpadeando, puede seleccionar + para aumentar o – para disminuir de un en un minuto.
• Si presiona + o - durante cerca de 2 segundos, los valores serán alterados rápidamente.
• Cuando termine la configuración, presione el botón de Temporizador para terminar la configuración.

- Si a continuación presiona el botón "Activar Temporizador", esta función será cancelada.

DESACTIVAR TEMPORIZADOR

- Al presionar este botón accederá a la configuración para desactivar el temporizador. El icono correspondiente parpadeará.

- El método de configuración es semejante al de TIMER ON.

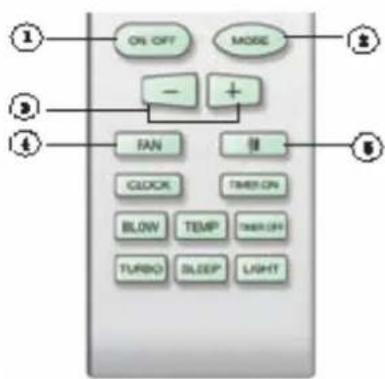

2.1.2. Operaciones Generales

1. Tras conectar al enchufe, presione el botón Encender/Apagar y el aparato comenzará a funcionar.
2. Presione el botón Mode (Modo) y seleccione el modo de funcionamiento deseado, o presione Cool (Enfriamiento) o Heat (Calefacción) para seleccionar la operación correspondiente directamente.
3. Presione + o – para configurar la temperatura deseada. No será necesario configurar la temperatura en modo Auto (Automático).
4. Presione el botón Fan (Ventilación) para configurar la velocidad del ventilador.

5. Presione el botón para seleccionar la oscilación.

6. Presione el botón Sleep (Temporizador) para configurar la función de apagado automático del aparato.

7. Presione el botón Activar o Desactivar Temporizador para poder configurar el tiempo para que el aparato se encienda o apague automáticamente.
8. Presione Light (Luz) para controlar la visualización. (Esta función podrá estar disponible únicamente en algunos modelos).
9. Presione Turbo para activar o desactivar la función Turbo.

ON OFF MODE - + IAN II CLKR TIME ON BLOW TEMP TIME ON TURBO SLEEP LIGHT

ON/OFF MORE - + FAN 8 CLOCK TIMERON BLOW TEMP TURBO SLEEP LIGHT ④ ① ③

Notas:

- Certifíquese de que no existen obstáculos entre el mando a distancia y el aparato.

• No deje caer ni tire el mando a distancia.
• No vierta ningún líquido sobre el mando a distancia y si tal sucediese, póngalo al sol o en un lugar caliente.
• Este mando a distancia es de uso general y pode ser utilizado con aparatos multifunciones. Para algunas funciones, en caso de que el aparato no posea una determinada característica, el aparato mantendrá su estado de funcionamiento normal cuando se presione el botón destinado a la misma.

2.1.3. Funciones Especiales

AUTO-SECADO

Con esta función se secará cualquier tipo humedad localizada en el evaporador del aparato de interior una vez éste sea apagado, de forma a evitar así la formación de moho.

Cuando active esta función, y tras haber apagado el aparato, la ventilación continuará encendida a velocidad baja durante 10 minutos. Durante esta fase, si desease apagar la función, presione el botón “Blow” (Secado).

Al seleccionar el modo de funcionamiento automático, la temperatura configurada no aparecerá en pantalla. El aparato funcionará en concordancia con la temperatura de la sala y seleccionará automáticamente el modo de funcionamiento adecuado.

TURBO

Cuando inicio esta función, el aparato cambiará la velocidad del ventilador hasta el máximo para modo Cool (Enfriamiento) o Heat (Calefacción) rápido, para que la temperatura ambiente se aproxime a la temperatura configurada previamente.

AUTO-SECADO EN MODO CALEFACCIÓN

Cuando el aparato este funcionando en modo Heat (Calefacción) o Auto (Automático), el compresor y el ventilador interior también estarán en

funcionamiento. Cuando lo apague, las placas de dirección (superior e inferior) girarán hasta alcanzar la posición horizontal y el ventilador interior disminuirá su velocidad. Pasados 10 segundos el aparato se apagará.

BLOQUEO

- Presione los botones + e – en simultáneo para bloquear o desbloquear las teclas. Cuando éstas se encuentren bloqueadas, podrá visualizar 🔒. Esta señal parpadeará tres veces si presiona alguna tecla. Cuando el teclado se encuentre desbloqueado, el icono 🔒 desaparecerá.

ALTERACIÓN DE LA DIRECCIÓN

• Presione “swing up” y “swing down” (oscilación hacia arriba y hacia abajo) continuadamente durante más de 2 segundos. El aparato principal oscilará hacia atrás y hacia delante, hacia arriba y hacia abajo.
• Suelte el botón y el aparato dejará de oscilar - la posición actual de la rejilla de dirección se mantendrá.
• En este modo, si enciende el aparato y escoge el modo →, al presionar el botón nuevamente 2 segundos después, el estado de dirección seguirá la secuencia anteriormente presentada.

ALTERNAR ENTRE GRADOS CENTÍGRADOS Y FARENHEIT

Cuando el aparato se encuentre apagado, presione los botones “—” y “Mode” (Modo) en simultáneo para alternar ente °C y °F.

NUEVA FUNCIÓN DESCONGELADORA

Tras haber activado la función de descongelamiento, si apaga el aparato a través del mando a distancia, la función no se detendrá hasta que la función termine.

Si selecciona otra función después de la función descongeladora, aquélla únicamente se iniciará una vez que el descongelamiento haya terminado.

Cuando el aparato se encuentre apagado, presione los botones Mode (Modo) y Blow (Brisa Forte) en simultáneo para activar o desactivar la función.

Si el aparato se encuentra en el modo de descongelamiento, la posición doble-8 en el mando a distancia mostrará H1.

Si pasa para el modo Heat (Calefacción), la posición mostrará la indicación H1, que parpadeará durante 5 segundos. En este caso presione “+” o “-” y la función H1 desaparecerá mientras que la temperatura configurada aparecerá en pantalla.

Siempre que conecte el mando a distancia, esta función descongeladora estará desactivada.

2.1.4. Substitución de Pilas

• Presione ligeramente para retirar la tapa trasera del mando a distancia.
• Retire las pilas usadas.
• Introduzca las nuevas pilas AAA1.5V y preste atención al sentido de la polaridad de las mismas.
• Vuelva a colocar la tapa.

• Cuando substituya las pilas, no utilice pilas usadas o de tipos diferentes. Si lo hace, puede provocar daños en el mando a distancia.
• Si el mando a distancia inalámbrico no va a ser utilizado durante un largo período de tiempo, debe retirar las pilas del interior y no dejar que se produzcan fugas del líquido de las baterías dentro del mismo.
• La distancia máxima entre el mando a distancia y el aparato debe ser de 1 metro.
• Si el mando a distancia inalámbrico no funciona bien, retire las pilas y vuelva a colocarlas pasados 30 segundos.

2.2. Principio de Funcionamiento

2.2.1. Función Anti-Congelante

El aparato absorbe el calor en la sala y lo transmite para el exterior, y así hace que la temperatura ambiente disminuya. La capacidad de enfriamiento aumentará o disminuirá dependiendo de la temperatura ambiente exterior.

Si en el aparato interior está seleccionado el modo Cool (Enfriamiento) y selecciona una temperatura más baja, podrá formarse hielo en el alterador de calor. Cuando la temperatura do alterador de calor en el interior se encuentre por debajo de los 0 °C, el microcomputador del aparato de interior detendrá el funcionamiento del compresor para proteger el aparato.

2.2.2. Función de Calefacción

El aire acondicionado absorbe el calor del exterior y lo transmite para el interior lo que hace que la temperatura de la sala aumente. Éste es el principio del funcionamiento de la bomba de calefacción. La capacidad de calentamiento dependerá de la temperatura exterior. Si la temperatura exterior desciende mucho, utilice otros aparatos de calentamiento.

Cuando la temperatura exterior sea muy baja y además con un grado de humedad alto, transcurrido un largo período en funcionamiento, se formará hielo en el aparato exterior, lo que afectará el resultado del efecto de calentamiento. En este momento, la función de descongelamiento será activada y la calefacción parará durante un período de tiempo entre 8 y 10 minutos.

Durante el descongelamiento automático, los motores de la ventilación del aparato de interior y de exterior se pararán.

Durante la descongelación, el indicador luminoso del aparato de interior parpadeará y en el aparato exterior podrá observarse que sale vapor, lo que será totalmente normal.

Cuando la función de descongelamiento termine, el aparato retomará el trabajo de calefacción.

2.2.3. Función de Aire Anti-Congelante

Cuando el aparato se encuentre en modo Heat (Calefacción) y si el alterador de calor no es activado a una temperatura adecuada, el ventilador de interior no será activado para prevenir que salga aire frio. Esto sucederá si el aparato se encuentra en uno de los siguientes modos, en un intervalo de tiempo de 2 minutos: inicio del modo Heat (Calefacción), una vez que el descongelamiento automático ha terminado, y modo calefacción a bajas temperaturas.

2.2.4. Función Brisa

El aparato de interior puede emitir una leve brisa y la rejilla de guía rodará hasta alcanzar una determinada posición cuando:

• En modo Heat (Calefacción), el aparato esté encendido y el compresor no sea accionado;
• En modo Heat (Calefacción), la temperatura alcanzará el nivel al que fue configurado, y el compresor parará durante un minuto.

Temperatura de Funcionamiento
Interior DB/WB (°C) Exterior DB/WB (°C)
Enfriamiento Máximo 32/23 43/26
Enfriamiento Mínimo 21/15 21/-
Calefacción Máxima 27/-	24/18
Calefacción Mínima 20/-	-5/-6

La temperatura de funcionamiento (temperatura exterior) para el aparato de enfriamiento es de 21 °C\~43 °C; para el aparato de enfriamiento y calefacción es de -5 °C\~43 °C.

2.2.5. Control de la Luz del Monitor del Aparato de Interior

Es una función de selección especial para los usuarios que no tienen el hábito de dormir con alguna luz.

• Activar: cuando configure la función de luz, el icono 🔒 aparecerá en la pantalla del mando a distancia. En este caso, la luz del monitor estará activa si el aparato recibe una señal.
• Desactivar: si cancela esta función, el icono 🚙 desaparecerá de la pantalla del mando a distancia. En este caso la luz del monitor quedará desactivada.

2.2.6. Operación de Urgencia

- Si el mando a distancia inalámbrico se pierde o avería, utilice el botón manual de encender/apagar. El aparato funcionará en modo automático pero la temperatura y velocidad del ventilador no podrán ser alteradas.

• Si abre el panel del aparato, el botón encender/apagar estará en el monitor.
• Encienda el aparato presionando el botón. La temperatura se ajustará automáticamente.
• Para apagar el aparato, vuelva a presionar el mismo botón.

2.3. Mantenimiento

2.3.1. Panel Frontal

- Cuando limpie el panel frontal, moje un paño en agua que se encuentre a una temperatura por debajo de los 45°C.

- Retire del paño el exceso de agua y límpielo.

Si el aparato se encuentra en un lugar especialmente rodeado de polvo, deberá lavar el filtro con bastante regularidad.

Tras retirar el filtro, no toque en el aspa de la unidad de interior para evitar dañarse los dedos.

Para limpiar el filtro:

• Retire el filtro del panel de superficie (fig. 4a y 4b).
• Limpie el filtro. Para retirar el polvo del filtro, puede utilizar un aspirador o lavar con agua caliente (por debajo de los 45°C) utilizando detergente neutro. Déjelo secar a la sombra. Si utiliza agua por encima de los 45°C para limpiar el filtro, puede causar la deformación o descoloración del mismo.
• Introduzca nuevamente el filtro. Extiéndalo bien sobre la superficie y cierre el aparato.

2.3.3. Antes de su Utilización

• Asegúrese de que nada obstruye la entrada o la salida de aire.
• Verifique que el cable con conexión a tierra se encuentra correctamente conectado.

2.3.4. Tras la Utilización

• Limpie el filtro y la superficie del aparato de interior y exterior.
• Retire todo el polvo y cualquier obstrucción del aparato de exterior.
• Repare las superficies del aparato de exterior para evitar que se agrave el deterioro.
• Adopte una cobertura especial para cubrir el aparato de exterior para evitar que agua o polvo entre en el aparato.

2.4. Instalación

La instalación del aparato deberá ser efectuada por un técnico especializado de acuerdo con la legislación local y este manual.

Antes de instalar o cuando pretenda retirar el aparato para llevarlo a un nuevo lugar, contacte con un centro de mantenimiento autorizado.

2.4.1. Requisitos Básicos

Instalar en los siguientes lugares puede causar daños en el aparato:

• Lugares en los que se registren fuentes intensas de calor, vapores, gases inflamables o se emitan objetos volátiles.
• Lugares en los que se generan ondas de alta frecuencia emitidas por equipamiento de radio, metales y equipamiento médico.
• Lugares en los que exista alta salinidad.
• Lugares en los que el aire contenga aceite.
• Lugares en los que se generan gases sulfúricos, tales como zonas con un clima primaveral.
• Otros locales en los que se registren circunstancias especiales.

2.4.2. Selección del Lugar de instalación para el Aparato de Interior

• La entrada y salida de aire deben estar alejadas de la obstrucción. Asegúrese de que el aire puede ser distribuido por toda a sala.

• Seleccione una posición en la que la condensación del agua pueda ser fácilmente drenada, y en la que se puedan efectuar conexiones con el aparato exterior.

• Seleccione una localización en la que el aparato se encuentre fuera del alcance de los niños.

• Asegúrese de que el lugar en el que instaló el aparato es lo suficientemente resistente para soportar todo el peso y las vibraciones. Asimismo, compruebe que es suficientemente estable para evitar que el ruido emitido con normalidad por el aparato aumente.
• Asegúrese de que deja espacio suficiente para permitir el acceso para que se lleve a cable el mantenimiento de rutina. La altura a la que tiene que estar instalado debe ser de al menos 2,50m o superior con respecto al suelo.
• Seleccione un lugar apartado al menos 1 metro o más de distancia con respecto a la televisión u otros electrodomésticos.
• Seleccione un lugar en el que el filtro pueda ser retirado fácilmente.
• Asegúrese de que el aparato de interior es instalado respetando el diagrama de requisitos de dimensiones de instalación
• No utilice en lugar en el que está instalada la unidad para crear un área de lavandería o ducha, ni siquiera una piscina.

2.4.3. Selección del Lugar de instalación para el Aparato Exterior

• Seleccione un espacio en el que el ruido y la salida de aire no molesten a los vecinos, animales o plantas.
• Seleccione un lugar en el que exista ventilación suficiente.
• Seleccione un lugar en el que no existan obstrucciones ni para la entrada ni para la salida de aire.
• El espacio debe soportar el peso total y vibraciones del aparato exterior y permitir su instalación de un modo seguro.
• Seleccione un lugar seco pero que no esté expuesto directamente a la luz solar o a viento fuerte.
• Asegúrese de que el aparato de exterior es instalado respetando el diagrama de requisitos de dimensiones de instalación, conveniente para su mantenimiento y reparaciones.

• La altura de la conexión de los tubos no debe exceder los 5 metros, y la largura total no debe exceder los 10 metros.

• Seleccione un lugar en el que el aparato se encuentre fuera del alcance de los niños.

• Seleccione un lugar en donde no bloquee el paso y no altere el aspecto de la fachada exterior del edificio.

2.4.4. Requisitos de Seguridad

• La distancia mínima entre el aparato y una superficie combustible debe ser de 1,5m.
• Debe instalarse en cada cable fijo un conmutador de desconexión de polos, con una separación mínima de 3mm entre todos los polos.

Nota:

• Asegúrese de que la conexión está correctamente realizada para evitar peligro de incendio.
• Debe prestar atención para que los cables estén bien conectados debido al peligro de incendio.

2.4.5. Requisitos de Conexión a Tierra

• El cable de doble color (verde y amarillo) del aparato es el cable con conexión a tierra y no pode ser utilizado para otro propósito. No lo corte o sujete con un tornillo para evitar riesgo de descarga eléctrica.

• Debe verificar si la fuente de energía suministra un terminal con conexión a tierra fiable. No conecte el cable de conexión a tierra con los siguientes lugares:

• Tubo del grifo

• Tubo de gas
• Tubo de extracción
• Otros lugares considerados por los profesionales como poco seguros.

2.5. Diagrama de Instalación

Espacio hasta el techo A partir de 15cm Espacio hasta la pared A partir de 15cm Lado de salida de aire A partir de 300cm Espacio hasta el suelo A partir de 250cm Espacio hasta la pared A partir de 15cm Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Lado de entrada de aire 50cm Lado de entrada de aire 50cm Lado de salida de aire A partir de 30cm Lado de salida de aire A partir de 200cm

- Las dimensiones del espacio necesario para una instalación correcta del aparato incluye las distancias con respecto a las estructuras subyacentes.

2.5.1. Panel Trasero

• Instale el panel trasero siempre en posición horizontal.
• Ya que debido a la bandeja de recogida de agua del aparato de interior ha sido adoptado un diseño de drenaje en dos sentidos, la salida debe

ser ajustada ligeramente hacia abajo cuando esté procediendo a su instalación. Es decir, la salida de la bandeja de agua debe ser el centro de un círculo, con el ángulo incluido entre el evaporador. El nivel debe ser de 0 o más.

• Fije el panel trasero en la pared utilizando tornillos.
• Asegúrese de que el panel trasero queda sujeto de forma estable, de modo que permita soportar el peso de un adulto de 60 kg. El peso debe ser dividido entre cada tornillo.

Pared Pared Marca central Inclinación Espacio hasta la pared A partir de 150cm Espaço até à parede 150cm acima Ø 55mm Fig.5 Izquierda Orificio para tubo Derecha Orificio para tubo

2.5.2. Orificio para Tubo

• Asegúrese de que el orificio para el tubo (Φ55) de la pared cuenta con una inclinación hacia abajo para el lado exterior.
• Introduzca la manga del orificio para el tubo en el agujero para prevenir que la conexión de los tubos y los cables se vea dañada al pasarlos a través del agujero.

INTERIOR - EXTERIOR

Tubo de pared Rellenos para sellar Ø55

2.5.3. Tubo de Drenaje

- Para asegurar un buen drenado, debe colocar la manguera inclinada hacia abajo.

2.5. Diagrama de Instalación

Espacio hasta el techo A partir de 15cm Espacio hasta la pared A partir de 15cm Lado de salida de aire A partir de 300cm Espacio hasta el suelo A partir de 250cm Espacio hasta la pared A partir de 15cm Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Espacio hasta la pared Lado de entrada de aire 50cm Lado de entrada de aire 50cm Lado de salida de aire A partir de 30cm Lado de salida de aire A partir de 200cm

- Las dimensiones del espacio necesario para una instalación correcta del aparato incluye las distancias con respecto a las estructuras subyacentes.

2.5.1. Panel Trasero

• Instale el panel trasero siempre en posición horizontal.
• Ya que debido a la bandeja de recogida de agua del aparato de interior ha sido adoptado un diseño de drenaje en dos sentidos, la salida debe

ser ajustada ligeramente hacia abajo cuando esté procediendo a su instalación. Es decir, la salida de la bandeja de agua debe ser el centro de un círculo, con el ángulo incluido entre el evaporador. El nivel debe ser de 0 o más.

• Fije el panel trasero en la pared utilizando tornillos.
• Asegúrese de que el panel trasero queda sujeto de forma estable, de modo que permita soportar el peso de un adulto de 60 kg. El peso debe ser dividido entre cada tornillo.

Pared Pared Marca central Inclinación Espacio hasta la pared A partir de 150cm Espaço até à parede 150cm acima Ø 55mm Fig.5 Izquierda Orificio para tubo Derecha Orificio para tubo

2.5.2. Orificio para Tubo

• Asegúrese de que el orificio para el tubo (Φ55) de la pared cuenta con una inclinación hacia abajo para el lado exterior.
• Introduzca la manga del orificio para el tubo en el agujero para prevenir que la conexión de los tubos y los cables se vea dañada al pasarlos a través del agujero.

INTERIOR - EXTERIOR

Tubo de pared Rellenos para sellar Ø55

2.5.3. Tubo de Drenaje

- Para asegurar un buen drenado, debe colocar la manguera inclinada hacia abajo.

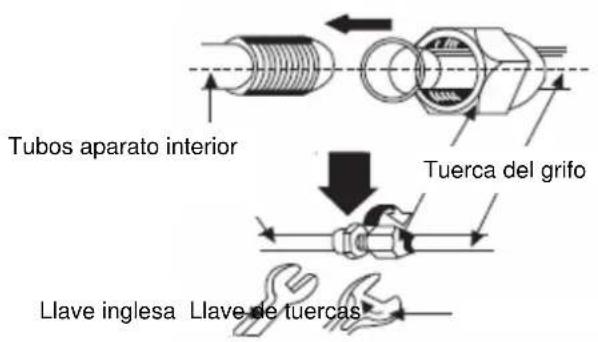

- Alinee el centro de los tubos con la válvula relevante.

- Atornille manualmente y apriete la tuerca con llave inglesa consultando la siguiente tabla.

Diámetro tuerca hexagonal	Llave inglesa
6	15 ~20
9.52	31 ~35
12	50 ~55
16	60 ~65
19	70 ~75

Tubos aparato interior Tuerca del grifo Llave inglesa Llave de tuercas

Notas:

- Conecte primero la conexión del tubo del aparato de interior y a continuación el del aparato exterior.

Preste atención al doblar el tubo para no dañarlo.

No apriete demasiado la junta de la tuerca ya que pude provocar fugas de agua.

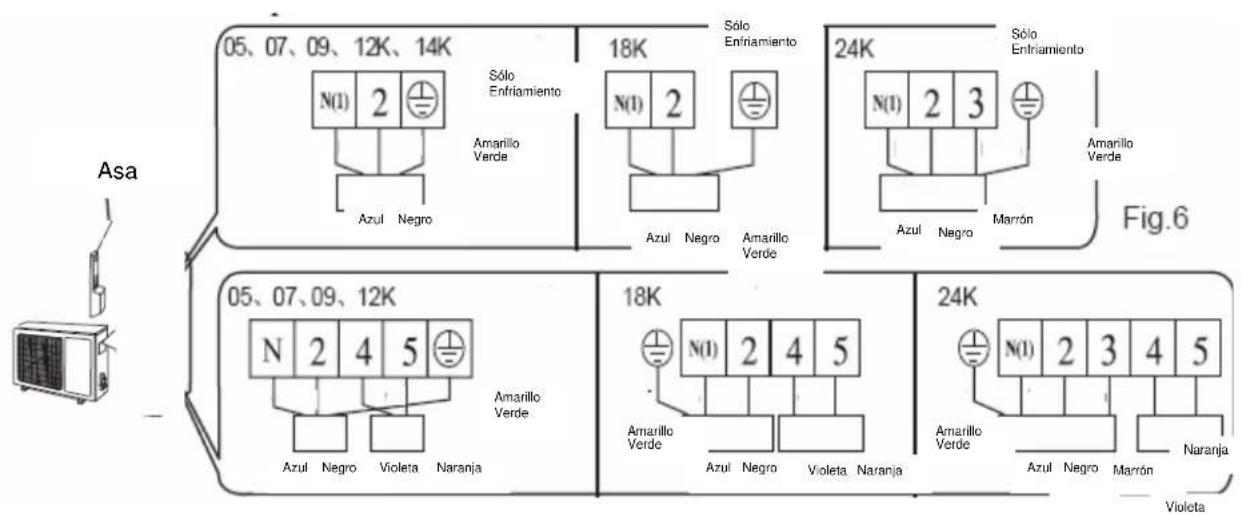

2.5.7. Cables Eléctricos

- Desmonte el asa del aparato exterior que se sitúa en el lado derecho de la base.

• Retire el cable de fijación. Conecte y fije el cable de conexión (únicamente para enfriamiento y calefacción) al terminal.
• Confirme si está fijado correctamente.
• Instale el asa.

2.5.8. Purgar el Aire y Control de Fugas

• Conecte la manguera de cargamento de la válvula múltiple para cargar el extremo de la válvula de baja presión (válvulas alta/baja presión deben estar bien cerradas).
• Conecte la junta de la manguera de carga con la bomba de vacío.
• Abra completamente el asa de la válvula múltiple.
• Abra la bomba de vacío para evacuar. Al inicio, suelte ligeramente la junta de la tuerca de la válvula de baja presión para verificar si sale aire del interior (si el ruido de la bomba de vacío se altera, la lectura del manómetro es de 0) y después apriete la tuerca.
• Continúe evacuando durante 15 minutos y compruebe que la lectura es de -1.0X10/5 pa (-76cmHg).
• Abra por completo las válvulas.
• Retire la manguera de carga del extremo de la válvula de baja presión.
• Apriete la cubierta de la válvula de baja presión.

Multímetro Manómetro - 76cmHg Asa inferior Asa superior Manguera Manguera Bomba de vacío Válvula de baja presión

Fig.10

2.5.9. Drenaje de Condensación del Aparato Exterior

• Los residuos de la condensación y descongelación del agua durante el modo de calefacción en el aparato exterior pueden ser evacuados a través del tubo de drenaje.
• Método de instalación: configure la conexión de drenaje en un orificio con que se encuentra en el chasis, que fue instalado, y después conecte el tubo de drenaje con la boca de la manguera para que los residuos de la condensación y descongelación puedan ser descargados adecuadamente.

Chasis Conexión de drenaje

2.5.10. Verificación de la Instalación

Concluida la instalación, debe verificar los siguientes puntos:

- Si el aparato fue fijado correctamente para evitar que caiga, se agite o emita sonidos.

• Si efectuó el control de vacío de refrigeración para que el enfriamiento/calefacción del ambiente pueda ser efectuado correctamente.
• Si el aislamiento es suficiente y si el drenaje está siendo bien ejecutado para evitar la condensación de agua y que ésta gotee.
• Si el tubo de conexión de los cables está correctamente instalado para evitar un mal funcionamiento o que el aparato sufra daños.

2.5.11. Control de Verificación

Antes del control de operación:

■ No encienda el aparato antes de que la instalación esté completa.
- Los cables eléctricos deben estar conectados correctamente.
- Retire las válvulas de los tubos de conexión, que deben estar abiertos.
- Todas las impurezas, tales como restos de suciedad o polvo, deben ser limpiadas del aparato.

Método

• Encienda el aparato presionando Encender/Apagar a través del mando a distancia inalámbrico para iniciar el funcionamiento.
• Presione el botón Mode (modo) para seleccionar Cool (enfriamiento), Heat (calefacción) y Fan (ventilador) para verificar si funciona correctamente o no.

2.5.12. Instalación de Filtro de Salud

• Tire del painel hacia el ángulo específico de los dos extremos de la parte frontal del panel de siguiendo la dirección de la flecha. Retire el filtro de Aire tirando hacia abajo.
• Coloque el filtro de salud en el lugar en el que se encontraba el filtro de aire normal. Si no puede instalar el filtro de aire, coloque el de salud en la caja de frente.

Fig. a

Fig. b Filtro de aire Filtro de Salud

Filtro de Salud Fig. c

- Coloque el filtro de aire correctamente siguiendo la dirección de la flecha y cierre el panel.

2.5.13. Mantenimiento del Filtro

• Retire el filtro de salud antes de limpiarlo y vuelva a colocarlo una vez esté listo.
• Preste atención al filtro de iones plateado ya que no puede ser lavado con agua. Por su parte, el filtro de carbono activo, foto catalizador, catalizador de conversión de baja temperatura (LTC), eliminador de formaldehido, o filtro anti ácaros pueden serlo, pero no se les puede cepillar o frotar con objetos duros. Seque a la sombra o al sol pero no frote.

2.5.13.1. Servicio

• El filtro de salud se utiliza normalmente durante un período de un año, en condiciones estándar.
• El filtro de iones plateado deja de servir cuando su superficie se vuelve negra/verde.

3. Postventa

Becken concibió este aparato de manera a garantizar la máxima fiabilidad. No obstante, en caso de que surja algún problema, podrá conseguir determinar su causa si sigue las indicaciones sugeridas en este capítulo.

No abra el equipo, corre peligro de electrocución.

Si no consigue resolver el problema contacte con el vendedor o con el fabricante.

Todos los usuarios deben familiarizarse con este capítulo. El hecho de saber qué puede salir mal puede servirle de ayuda para evitar que se causen mayores problemas.

AVISO: cualquier intento de arreglar el aparato sin haber contactado al fabricante invalidará la garantía.

Problema Solución
Cuando reinicia el aparato, éste no entra en funcionamiento.	Cuando se reinicia el aparato, tarda cerca de 3 minutos para retomar su funcionamiento.
Siente un olor extraño procedente del aparato.	El aparato no posee un olor particular. Si detecta un olor extraño puede ser causado por una acumulación de otros olores en el ambiente.Para solucionar esta situación, debe limpiar el filtro.Si incluso así el problema persiste, consulte con un técnico especialista para realizar una limpieza a fondo del aparato.
Oye un ruido de flujo de agua durante el funcionamiento del aparato.	El aparato, cuando se encuentra en funcionamiento y el compresor es activado o desactivado, puede a veces efectuaralgunos sonidos semejantes al murmullo de agua. Este sonido es resultado del flujo de la refrigeración, no se debe al mal funcionamiento del aparato.
En modo Cool (enfriamiento) observa salida de vapores.	Cuando la temperatura y humedad interior son muy altas, se puede producir éste fenómeno. Esto resulta porque el aire de la sala es enfriado rápidamente.Tras funcionar durante algún tiempo, la temperatura y humedad bajarán y el vapor desaparecerá.
El aparato no inicia su funcionamiento.	Verifique si:El aparato se encuentra conectado a la corriente eléctrica;El dispositivo del circuito de protección se vino abajo;El voltaje es mayor o menor al necesario;El temporizador está siendo utilizado correctamente.
El aparato no está enfriando el aire como debía.	Verifique si:La temperatura configurada es la adecuada;El filtro está sucio;Las entradas y salidas de aire están obstruidas;Las puertas y ventanas están cerradas;La velocidad del ventilador está configurada para ser baja;Hay otras fuentes de calor en la sala.
El mando a distancia inalámbrico no funciona.	El aparato está a recibir influencias de alguna función ajena a su funcionamiento.Desconecte del enchufe y vuelva a conectar.No se está respetando la distancia de 1 metro entre el mando a distancia y el aparato o hay algún obstáculo entre ellos.El mando a distancia inalámbrico está averiado.
Observa una fuga de agua en la sala. H	Hay humedad en la sala.Hay un exceso de agua procedente de la condensación.La posición de la conexión del aparato de drenaje es inestable.
Observa una fuga de agua en el aparato exterior.	Cuando el modo Cool (enfriamiento) está en funcionamiento, el tubo y conexión del tubo, pueden ser foco de condensación debido a que la temperatura del agua se ha enfriado.
Registró un sonido de alerta procedente del aparato.	Es el sonido del compresor o ventilador cuando se enciende o se apaga.Cuando se inicia o para el proceso de descongelación.
El aparato de interior no distribuye el aire.	En el modo Heat (calefacción), cuando la temperatura del alterador de calor se encuentra muy baja, dejará de salir aire para evitar que enfríe demasiado (durante 2 minutos).En el modo Heat (calefacción), cuando la temperatura exterior tenga mucha o poca humedad, puede formarse hielo en el aparato. Esta situación provoca la activación automática de la función de descongelación, que hará que el aparato pare durante 3-12 minutos.Con esta función en marcha, podrá haber agua que salga del aparato o podrá generarse vapor.En modo deshumidificador, el ventilador de interior puede, a veces, parar para evitar la condensación de agua y puede restringirse así el aumento de la temperatura.
Humedad en la zona de salida de aire.	Si el aparato se encuentra funcionando bajo condiciones de gran humedad durante un largo periodo, la humedad acabará condensándose en la salida de aire.
Cuando el aparato inicia o para su funcionamiento se oye un golpe procedente del mismo.	Estos golpes son normales, resultado de deformaciones del aparato o debido a alteraciones de temperatura.

En caso de que el problema persista, lleve su equipo para un puesto de servicio postventa de cualquier tienda Worten, Modelo o Continente, para solucionar el problema.

Modelo Continente Hipermercados da garantía, por un periodo de 2 años, desde el momento de compra de este artículo, contra cualquier defecto de fabricación que pueda surgir. La garantía presupone una manutención y uso correctos de este producto, concretamente conforme a las instrucciones establecidas en este manual. En caso de que no se verifiquen estas condiciones, las averías surgidas no estarán cubiertas por la garantía.

Las reparaciones de aparatos eléctricos deberán efectuarse apenas por personal especializado pudiendo, en caso contrario, surgir posteriores complicaciones en el equipamiento.

Para evitar peligros innecesarios, en caso de que surjan averías ya sea en los cables o en otro tipo de componentes, las reparaciones deben ser efectuadas en los puestos de asistencia técnica especializados ya que es necesario el uso de herramientas propias para su reparación.

4. Conservación del Medio-ambiente

Intentamos reducir al máximo el volumen de los embalajes que se limitan a 3 materiales de fácil separación: cartón, papel y plástico.

O equipo está constituido por material reciclable debiendo ser desmontado por una empresa especializada. Siga la respectiva legislación local sobre el reciclaje de todo el material.
