MANUAL DE UTILIZADOR TRM 16 Orbegozo

Leia este manual cuidadosamente antes de utilizar este aparelho e guarde-o para consulta futura. Só assim, poderá obter os melhores resultados e a máxima segurança na utilização.

CARACTERÍSTICAS DE FUNCIONAMIENTO

CONHECIMENTO OPERACIONAL COMUM

1. Este aparelho pode ser usado por crianças maiores de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, sempre que lhes seja dada a supervisão apropriada ou instruções para a utilização do aparelho de forma segura e de modo a que compreendam os perigos inerentes. Não deixe que crianças brinquem com o aparelho. Não permita a limpeza e manutenção do aparel-ho pelo utilizador a crianças sem vigilância.
2. As crianças deverão ser supervisionadas, para se assegurar de que não brincam com a unidade.
3. Mantenha o aparelho e o seu cabo fora do alcance de crianças menores de 8 anos.
4. PRECAUCÃO: Para a segurança dos seus filhos, nao deixe partes da embalagem (sacos plásticos, papelao, esferovite, etc.) ao alcance dos mesmos.
5. Se o cabo de ligação estiver danificado recorra a um serviço técnico autorizado.
6. Nunca desligue o aparelho puxando pelo cabo.

7. Não ponha em funcionament se o cabo ou a ficha estiverem estragados ou se observa que o aparelho não funciona correctamente.

8. Não utilize o aparelho com as mãos molhadas.

9. Não mergulhe o aparelho em agua nem em nengum outro liquido.
10. Antes de efectuar a sua limpeza comprobé que o aparelho está desligado.
11. O aparelho deve ser instalado de acordo com a regulamentação nacional para instalações eléctricas.
12. Este aparelho destina-se apenas a uso domméstico.
13. No caso em que você precisa de uma cópia do manual de instruções, você pode perguntar para ele por a escrita um e-mail para [e-mail].
14. ATENÇÃO: Em caso de utilização incorreta do aparelho, há um risco de possíveis lesões.

PRECAUÇÕES ESPECIFICAS

• A água pode vazar do dispositivo limitador de pressão de um tubo de descarga, e este tubo deve ser mantida aberta para a atmosfera.

• Deve ser executado regularmente o dispositivo limitador de pressão, a fim de remover os depósitos de cal e para verificar se ele não está bloqueado.

• O tubo de descarga ligado ao dispositivo de alívio de pressão deve ser instalado em um ambiente livre de geada e inclinação contínua para baixo.

• A empresa não assume qual responsabilidade no que diz respeito a situações de instalação desapropriada deste esquentador.
• Leia cuidadosamente todas as instruções antes de instalar e utilizar o novo esquentador eléctrico da marca. O não cumprimento dos métodos necessários neste manual de instruções para efectuar as instalações ou utilizar, isso pode provocar vários acidentes graves e perdas de propriedade.
• Todas as intervenções e as operações de manutenção devem ser realizadas por profissionais (na sua posse os requisitos exigidos pelas normas em vigor sobre o assunto).
• Deve encher o esquentador eléctrico completamente antes de cada utilização. Após isso, pode ligar o dispositivo à fonte de alimentação.
• Não consuma e/ou utilize a água que se encontra no reservatório do esquentador eléctrico numa situação de falha da água da torneira.
• Drene completamente toda a água que se encontra no reservatório do esquentador eléctrico se não o for utilizar durante um período prolongado de

tempo e estiver numa zona fria e com formação de gelo durante o Inverno. Os métodos de drenagem são listados na secção Características de Segurança deste manual de instruções.

- É possível que saiam gotas de água do bocal de fuga da pressão da válvula de segurança durante o funcionamento normal do esquentador eléctrico. Esta é uma condição normal. Tenha cuidado para não bloquear esta saída da fuga da pressão. Pode utilizar tubos de plástico para encaminhar o fluxo. Mas o fluxo deve ser sempre direcionado para a atmosfera.

- A saída da fonte de alimentação deve possuir uma ligação à terra fiável para o uso.

- Interruptor de protecção de nível duplo de limitação da temperatura: Este esquentador possui um interruptor de protecção de nível duplo de limitação da temperatura obrigatório e com função de reinicialização artificial da posição. A sua activação corta automaticamente as fontes de alimentação quando o esquentador eléctrico está numa situação de sobreaquecimento acidental ou quando a temperatura da água for demasiado elevada. Garante o corte dos dois pólos. Isto assegura a segurança da sua utilização.

- Os métodos de reinicialização da posição do dispositivo de posição dupla de limitação da temperatura:

1) Retire a ficha da tomada da fonte de alimentação.
2) Abra a tampa de plástico no lado inferior do esquentador eléctrico com as ferramentas apropriadas.
3) Prima o botão de reinicialização da posição de cor branca no dispositivo de limitação da temperatura com duas posições.
4) Feche a tampa de plástico.
5) Reduza ligeiramente o valor de definição da temperatura.
6) Reintroduza a ficha na tomada da fonte de alimentação e ligue a fonte de alimentação.

Se o dispositivo não ligar e funcionar normalmente após a realização das operações previamente mencionadas, isso significa que a temperatura da água no reservatório continua a ser demasiado elevada. Abra a válvula de saída da água do reservatório do esquentador e esvazie-o durante alguns minutos; repita os procedimentos mencionados anteriormente depois de esperar para que a temperatura da água desça.

- Prima o botão de teste semanalmente para assegurar a eficiência da função de protecção da

fuga de electricidade. O botão de reinicialização da posição irá regressar à sua posição superior nesta altura. Prima o botão de reinicialização da posição para baixo para retomar imediatamente a operação normal do dispositivo.

CARACTERÍSTICAS DO DESEMPENHO

1. Controlo completamente automático: adição automática de água quente, aquecimento automático.

2. Protecção de segurança com quatro funções: dispositivos de protecção de múltipla segurança, como protecção de aquecimento a seco, protecção de temperatura extra, protecção de fuga eléctrica, protecção de pressão hidráulica, etc., com segurança e fiabilidade.

3. Recipiente interior em esmalte verde safira, anti-ferrugem, anti-corrosivo, resistente a incrustações, previne de fugas, com duração de vida mais prolongada.

4. Tubos de aquecimento com carga térmica baixa: seguros e fiáveis, com duração de vida mais prolongada.

5. Equipado com dispositivos anti-corrosivos e retardadores de incrustações: produtos duráveis.

6. Espuma integral em uretano espessa: bom efeito de isolamento térmico, energia eficaz e poupança de electricidade.

7. Controlo da temperatura importado: Controlo da temperatura preciso e fiável.

8. Intervalo da temperatura da água ajustável de 30 a 75°C.

9. Funcionamento simples e utilização fácil.

BREVE INTRODUÇÃO DA ESTRUTURA DO PRODUTO

MÉTODOS DE INSTALAÇÃO

Nota: Certifique-se de que utiliza os acessórios fornecidos pela nossa empresa para instalar este termoacumulador eléctrico. Este termoacumulador eléctrico não pode ser suspenso no suporte até ter confirmado que está seguro e firme.

Caso contrário, o termoacumulador eléctrico pode cair da parede, causando-lhe danos e mesmo acidentes com ferimentos graves. Quando determinar a localização dos orifícios dos parafusos, deve assegurar-se de que a distância não deve ser inferior a 0,2 m do lado direito do termoacumulador eléctrico, para tornar conveniente a sua manutenção, se necessário.

1. Instalação da máquina principal

• Este termoacumulador eléctrico deve ser instalado numa parede sólida. Se a resistência da parede não puder suportar uma carga igual a duas vezes o peso total do acumulador totalmente cheio com água, é necessário instalar um suporte especial.
• Depois de seleccionar um local adequado, determine as posições dos dois orifícios para a instalação se forem utilizados para os parafusos de expansão com grampo (determinados de acordo com a especificação do produto que seleccionou). Faça dois orifícios na parede com a profundidade correspondente utilizando um trépano de corte com o tamanho correspondente ao dos parafusos de expansão da máquina, insira os parafusos, coloque o grampo para cima, aperte os parafusos fixando-os bem e depois suspenda o termoacumulador na parede.

- Coloque a tomada de alimentação na parede. Os requisitos da tomada são os seguintes: 250V/10A, monofásica e três eléctrodos. Recomenda-se que coloque a tomada do lado

direito superior do termoacumulador. A altura da tomada até ao solo não deve ser inferior a 1,8 m.

- Se a casa-de-banho é demasiado pequena, o termoacumulador pode ser instalado noutro local sem intensidade de sol ou infiltração de água. No entanto, para diminuir a perda de aquecimento na tubagem, a posição da instalação do termoacumulador deve ser o mais próxima possível do local para utilização da água.

2. Ligação da tubagem

• Cada tubo tem a dimensão de G1/2.
- Ligação da válvula de segurança de uma via: Instale a válvula de segurança de uma via fornecida com a máquina na entrada de água da máquina principal. (Tenha atenção a manter os tubos flexíveis de drenagem instalados da válvula de segurança inclinados para baixo e ligados para a atmosfera).
- Para evitar fugas quando ligar a tubagem, a junta de vedação em borracha fornecida com a máquina deve ser colocada na extremidade dos fios.

Cabo de alimentação Saida de agua quente Parafuso saida agua quente Manipulo de ajuste para a válvula de mistura Entrada de água fria Parafuso com junta para a entrada de agua fria Orifício de abertura de pressão Válvula de segurança de uma via Jacto de chuveiro

- Se os utilizadores quiserem construir um sistema de vias múltiplas, devem consultar o método a realizar mostrado na Fig. 4 para a ligação da tubagem.

Cabo de alimentação Máquina principal Válvula de segurança de uma via Válvula de segurança de uma via Junta tripla Entrada de água fria Jacto de chuveiro Válvula de entrada de água Depósito de água Válvula de mistura Tubo de água corrente

MÉTODOS DE UTILIZAÇÃO

1. Em primeiro lugar, abra uma das válvulas de saída à saída do termoacumulador e depois abra a válvula de entrada. O termoacumulador eléctrico começa a ser cheio com água. Quando a água estiver a sair normalmente da válvula de saída, isso quer dizer que o termoacumulador foi cheio totalmente com água e que a válvula pode ser fechada.

Nota: Durante o funcionamento normal, a válvula de entrada deve estar definida para o estado “aberta”.

1. Insira a ficha de alimentação na tomada e os dois indicadores acendem nesse momento.

2. Esta máquina pode controlar automaticamente a temperatura. Quando a temperatura da água no interior da máquina tiver atingido a temperatura definida (para os 75°C), será desligada automaticamente e pára no estado de isolamento térmico. Quando a temperatura da água diminui para um certo ponto, será desligada automaticamente para reiniciar o aquecimento e a utilização não será interrompida. Quando o termoacumulador é desligado automaticamente, o indicador de aquecimento será desligado.

PRECAUÇÕES

1. A tomada de alimentação deve estar ligada à terra de maneira segura. A corrente nominal da tomada não deve ser inferior a 10A. A tomada e a ficha devem ser mantidas secas para evitar fugas eléctricas. Inspeccione com frequência se há um bom contacto da ficha com a tomada. Inspeccione seguindo o seguinte método: Insira a ficha de alimentação na tomada e, depois de utilizar durante meia hora, feche a unidade e retire a ficha da tomada, inspeccionando a ficha para saber se está quente. Se estiver quente (a uma temperatura superior a 50°C), nude a tomada que tem bom contacto para evitar que a ficha se danifique, incendeie ou cause outros danos pessoais resultantes de mau contacto.

2. Nos locais ou na parede para onde a água possa ser projectada, a altura da instalação da tomada não deve ser inferior a 1,8 m.

3. A parede na qual o termoacumulador está instalado deve ser capaz de suportar uma carga superior a duas vezes mais a do termoacumulador cheio com água sem deformação ou quebra. Caso contrário, outras medidas de resistência devem ser adoptadas.

4. A válvula de segurança de uma via fornecida com a máquina deve ser instalada à entrada de água fria desta máquina.

Cabo de alimentação Válvula de segurança de uma via Agua quente Agua fria

1. Ao utilizar pela primeira vez (ou ao utilizar pela primeira vez depois de manutenção ou limpeza), o termoacumulador não pode ser ligado até ter sido cheio totalmente com água. Quando o encher com água, pelo menos uma das válvulas de saída à saída do termoacumulador deve estar aberta para expelir o ar. Esta válvula pode ser fechada depois do termoacumulador ter sido cheio totalmente com água.

2. Durante o aquecimento, podem cair gotas de água do orifício de abertura da pressão de

uma das válvulas de segurança de uma via. Isto é normal. Se há uma grande quantidade de fuga de água, entre em contacto com o pessoal técnico de manutenção para reparação. Este orifício de abertura da pressão não deve, em circunstância alguma, ser bloqueado, caso contrário o termoacumulador pode ser danificado, causando mesmo acidentes na segurança.

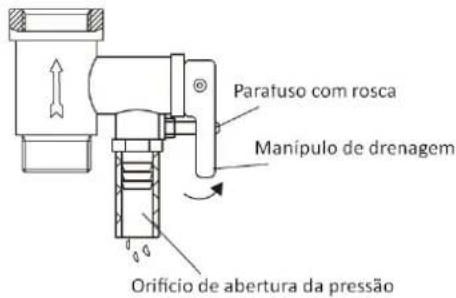

Parafuso com rosca Manipulo de drenagem Orificio de abertura da pressão

1. O tubo de drenagem ligado ao orifício de abertura da pressão deve ser mantido inclinado para baixo.

2. Uma vez que a temperatura da água no interior do termoacumulador pode atingir até 75°C, a água quente não deve ser exposta ao corpo de uma pessoa quando é inicialmente utilizada. Ajuste a temperatura da água para um ponto adequado para evitar queimaduras.

3. Para drenar a água existente no interior do recipiente, pode drená-la através da porta de saída (desaparafuse o parafuso de rosca da porta de saída). Também pode drená-la através da válvula de segurança de uma via (desaparafuse o parafuso de rosca da válvula de segurança de uma via e levante o manípulo de drenagem para cima).

4. Se o cabo de alimentação flexível está danificado, o cabo de alimentação especial fornecido pelo fabricante deve ser seleccionado e substituído pelo pessoal técnico de manutenção.

5. Se alguma das peças ou componentes deste termoacumulador eléctrico estiver danificada, entre em contacto com o pessoal técnico de manutenção para reparação e utilize as peças ou componentes sobresselentes especiais fornecidos pela nossa empresa.

TAREFAS DE MANUTENÇÃO DIÁRIAS E COMUNS

Para um melhor desempenho do dispositivo são aconselhados a prosseguir com o dimensionamento da resistência a cada dois anos.

O negócio, se você quiser usar os ácidos disso, podem ser feitas pelo desmoronamento crosta calcária, tomando cuidado para não danificar a armadura de resistência.

Para obter um bom rendimento do aparelho é aconselhável proceder à desencrostação da resistência todos os anos.

A operação, se não se quiser utilizar ácidos adequados, pode ser realizada retirando a crosta de calcário, tendo cuidado para não danificar a cobertura da resistência.

O ânodo de magnésio deve ser substituído todos os anos, mas se se tratar de águas agressivas ou ricas em cloro é necessário verificar o estado do ânodo a cada seis meses.

Para substituí-lo é necessário desmontar a resistência e desaparafusá-lo da braçadeira de fixação. As operações de manutenção devem ser realizadas por um serviço técnico autorizado.

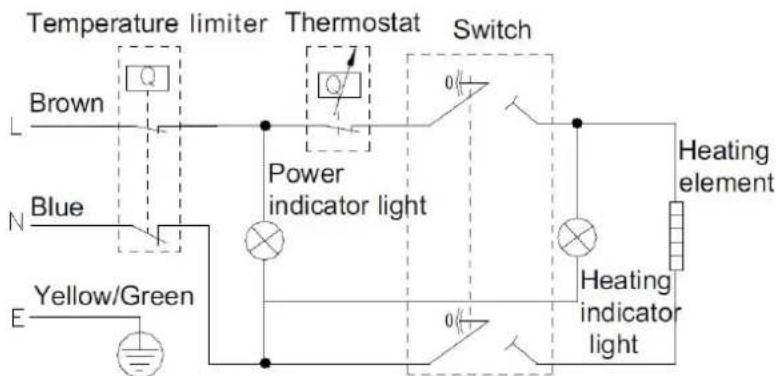

DIAGRAMA ELÉCTRICO

Circunstâncias dos problemas	Causas dos problemas	Métodos de resolução dos problemas
Falha da luz do indicador	1. A ficha da fonte de alimentação não tem alimentação ou contactos fracos.	Inspeccione para determinar se existe alimentação e se existe uma boa ligação entre a ficha e a tomada.
	2. Os materiais interiores do cabo estão danificados.	Ajuste o controlo da temperatura para a definição mais elevada.
	3. O indicador está danificado.	A reparação deve ser efectuada por técnicos profissionais
	4. O protector do sobreaquecimento foi activado.
	5. A ficha de protecção contra a fuga de electricidade não está activada para a posição apropriada.
Baixa temperatura da água de saída	1. Tempo de aquecimento insuficiente.	Aguarde pelo tempo de aquecimento apropriado.
	2. O ajuste da temperatura da válvula de mistura da água está demasiado baixo.	Ajuste a temperatura de saída da água misturada para uma definição mais elevada.
	3. Avaria do controlador da temperatura.	A reparação deve ser efectuada por técnicos profissionais após as devidas inspecções.
	4. O tubo de aquecimento está danificado.
Não sai água no bocal de saída da água quente.	1. Corte da água da torneira.	Aguarde até a água da torneira disponibilize a água.
	2. Pressão da água da torneira demasiado fraca.	Reutilize a água enquanto espera que a pressão da água suba.
	3. O controlador da temperatura está avariado.	Substitua a peça avariada.
	4. A válvula de mistura da água está avariada.
	5. Os tubos foram ligados incorrectamente.	Ligue correctamente os tubos segundo os requisitos indicados no diagrama.
Fuga de água	1. As várias posições de ligação do bocal do tubo não estão hermeticamente seladas.	Vede hermética e devidamente o bocal da ligação.
	2. Existe uma fuga de água no reservatório.	Um técnico profissional deve inspeccionar a unidade e repará-la se necessário.

Recolha dos eletrodomésticos.

A diretiva Européia 2002/96/CE referente à gestão de resíduos de aparelhos elétricos e eletrônicos (RAEE), prevê que os eletrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desatualizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contendor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contatar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os eletrodomésticos velhos.

DECLARAÇÃO DE CONFORMIDADE:

Este dispositivo está em conformidade com as exigências da Directiva de Baixa Tensão 2006/95/CE e os requisitos da directiva EMC 2004/108/CE.
