RCFB31 - Congelador MIDEA - Manual de utilização gratuito

Tipo de produto	Congelador
Modelo	RCFB31
Marca	Midea
Capacidade total	210 L
Classe energética	A+
Consumo anual de energia	280 kWh/ano
Nível de ruído	40 dB (A)
Sistema de refrigeração	Estático
Descongelamento	Manual
Temperatura ajustável	Sim, termóstato mecânico
Alarme de porta aberta	Não
Fecho de segurança	Sim
Iluminação interior	Não
Dimensões (LxPxA)	1000 x 600 x 850 mm
Peso líquido	45 kg
Tensão	220-240 V ~ 50 Hz
Refrigerante	R600a
Classe climática	SN/N/ST
Garantia	2 anos
Cor	Branco
Número de cestos	1
Pés niveladores	Sim

Perguntas frequentes - RCFB31 MIDEA

Como instalar corretamente o congelador RCFB31?

Coloque o congelador em local bem ventilado, longe de fontes de calor e exposição solar. Utilize os pés niveladores para manter o aparelho estável. Deixe um espaço mínimo de 10 cm nas laterais e 15 cm na parte superior para circulação de ar.

Com que frequência devo descongelar o congelador?

Descongele quando a camada de gelo atingir 5 a 10 mm de espessura. Geralmente, isso ocorre a cada 6-12 meses, dependendo da utilização. Nunca use objetos cortantes para remover o gelo.

Qual a temperatura ideal para conservar alimentos?

A temperatura recomendada é de -18°C. Esta temperatura mantém os alimentos congelados com segurança por longos períodos.

Como limpar o interior do congelador?

Desligue o aparelho, retire os alimentos e deixe descongelar. Limpe o interior com um pano macio humedecido em água morna e detergente neutro. Seque bem antes de religar. Não use produtos abrasivos.

O que fazer se o congelador não arrefecer?

Verifique se a porta está bem fechada, se o termóstato está na posição correta e se o condensador (traseiro) está limpo. Se o problema persistir, contacte a assistência técnica.

O barulho do congelador é normal?

Sim, alguns ruídos são normais: zumbido do compressor, gorgolejo do refrigerante e estalos devido à expansão térmica. Se ouvir ruídos incomuns, verifique se o aparelho está nivelado.

Como poupar energia com o congelador?

Evite colocar alimentos quentes, não abra a porta desnecessariamente e mantenha a porta fechada. Descongele regularmente e verifique a vedação da porta. Mantenha o condensador limpo.

Posso usar uma extensão elétrica?

Não, ligue o congelador diretamente a uma tomada compatível com a tensão indicada (220-240 V). O uso de extensões pode causar sobrecarga e risco de incêndio.

O que significa o código de erro no display?

Consulte o manual do utilizador para interpretar códigos de erro. Em caso de dúvida, contacte o suporte técnico da Midea.

Como ajustar os pés niveladores?

Gire os pés frontais no sentido horário para levantar o aparelho e anti-horário para baixar. Utilize um nível para garantir que o congelador fique bem nivelado, evitando vibrações.

MANUAL DE UTILIZADOR RCFB31 MIDEA

Obrigado por escolher a Midea!

A Midea é uma empresa comprometida com o bem-estar das pessoas. Com a combinação de design inteligente e tecnologia, seu novo equipamento trará novas experiências e deixará seu dia a dia muito mais agradável. Uma receita simples que fez da Midea uma das maiores fabricantes de eletrodomésticos e condicionadores de ar do mundo.

Este manual foi feito especialmente para que você conheça todas as características do seu aparelho, além de informações sobre manutenção, execução de serviços e claro, como obter o máximo das suas funcionalidades.

Caso precise de informações adicionais ou tenha dúvidas sobre a garantia, entre em contato através do nosso Serviço de Atendimento ao Consumidor, pelos telefones ou pelo site abaixo.

SAC - Serviço de Atendimento ao Consumidor 3003 1005 (capitais e regiões metropolitanas) 0800 648 1005 (demais localidades)

Os componentes desse produto e sua embalagem são recicláveis. Não descarte no lixo comum.

Existe um sistema de reciclagem de eletrodomésticos e eletroeletrônicos que tem como principal objetivo a preservação do meio ambiente. Esse processo é chamado de logística reversa e a ABREE é a entidade gestora da qual somos associados, que gerencia a logística reversa de nossos produtos e suas embalagens. Existem pontos de recebimento espalhados por sua cidade. Ao levar o eletroeletrônico ou eletrodoméstico até lá, eles serão corretamente armazenados e depois terão o correto destino até a reciclagem. Confira no site da ABREE o ponto de coleta mais próximo a você: http://www.abree.org.br/pontos-de-recebimento

Agradecemos sua colaboração para tornarmos este planeta cada dia mais verde!

CONTEÚDO

OBSERVAÇÕES IMPORTANTES 4

1 - SEGURANÇA 5

1.1 - Medidas Importantes de Segurança .... 5

2 - DESCRIÇÃO DOS COMPONENTES....8

2.1 - Características Técnicas Gerais 8
2.2 - Componentes....9
2.3 - Acessórios....9
2.4 - Painel de Controle ....10

3 - INSTALAÇÃO....11

3.1 - Instalação no Local....11
3.2 - Rodízios e Regulagem dos Pés ....12

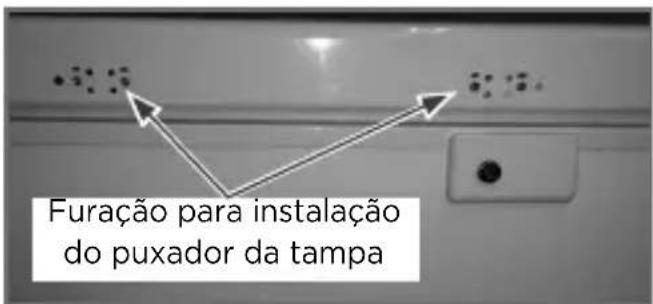

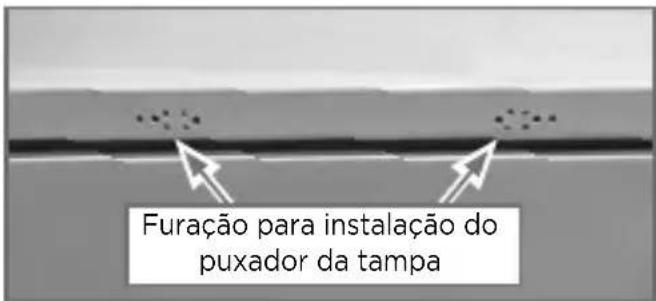

3.3 - Instalação do(s) Puxador(es) 13

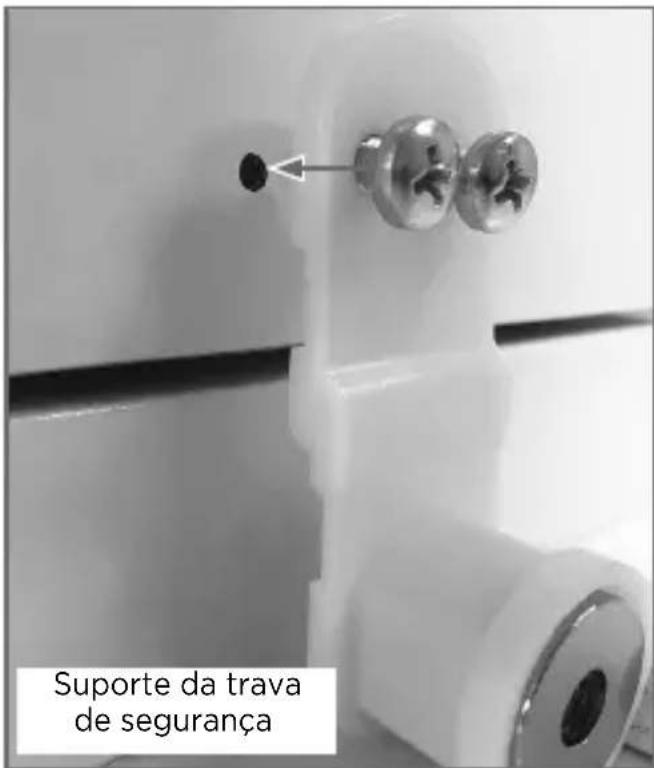

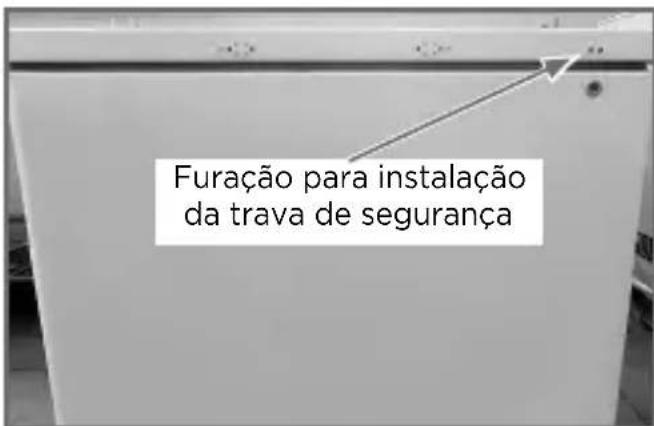

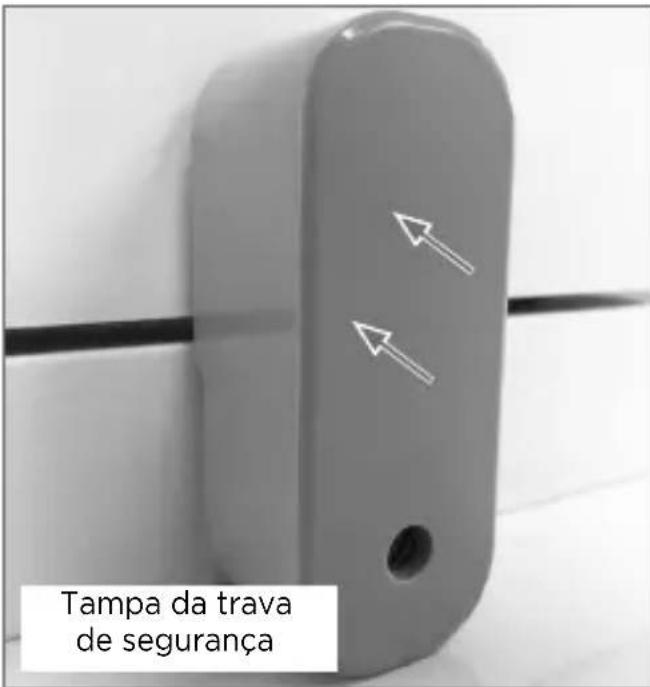

3.4 - Instalação da Trava de Segurança .....14

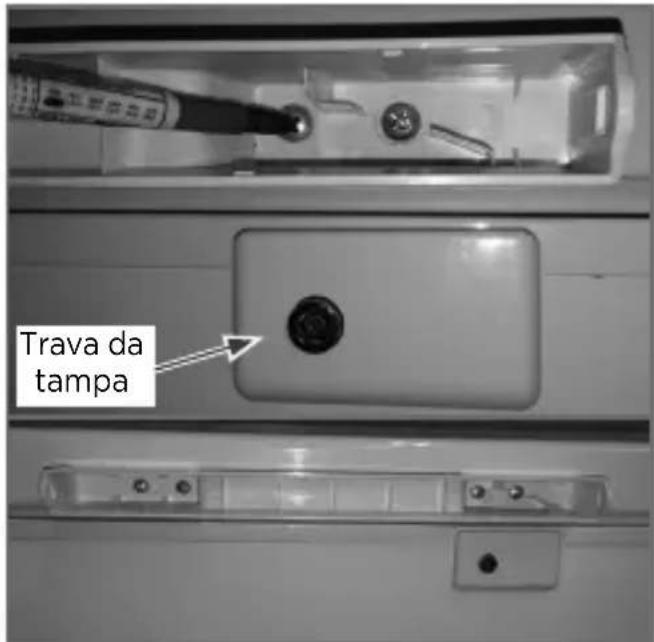

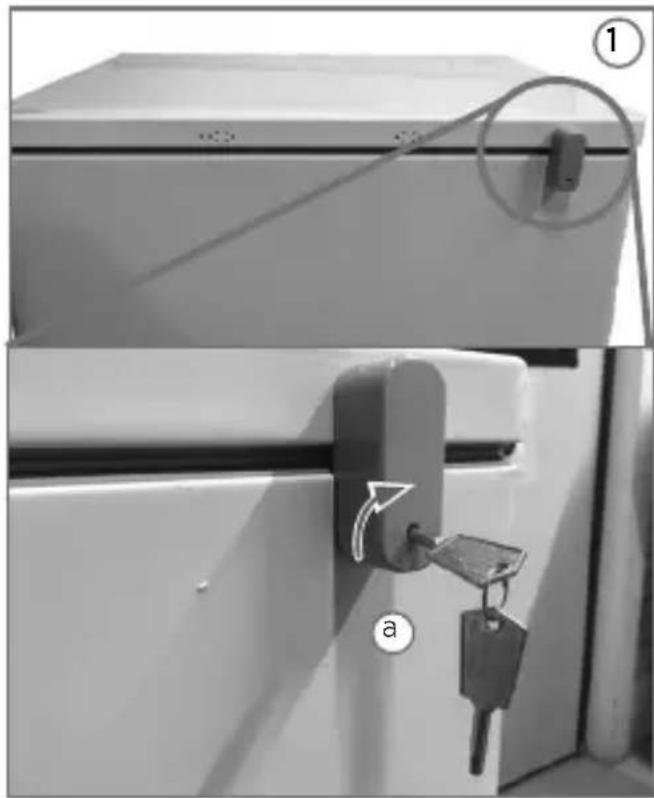

3.5 - Travamento da(s) Tampa(s) e Chaves ....15
3.6 - Instruções para Instalação Elétrica ....16

4 - UTILIZAÇÃO....17

4.1 - Controle de Temperatura ....17
4.2 - Compartimento Interno e Cesta de Armazenamento .....18
4.3 - Batente Central (modelos 385L) .....18

5 - LIMPEZA E MANUTENÇÃO ....19

5.1 - Limpeza do Aparelho ....19
5.2 - Descongelamento do Freezer .....20
5.3 - Períodos de Ausência .....21
5.4 - Troca de Local 21

6 - DICAS PARA ECONOMIA DE ENERGIA....21

7 - SOLUÇÃO DE PROBLEMAS 22

OBSERVAÇÕES IMPORTANTES

O manual do usuário que acompanha seu equipamento foi desenvolvido com o objetivo de esclarecer quaisquer dúvidas que possam surgir durante o uso. Além disso, ele contém informações importantes sobre segurança que se seguidas corretamente, podem garantir o bom funcionamento do aparelho e, mais importante, garantir a sua segurança.

Pensando no consumidor, este manual foi produzido com textos objetivos e claros, imagens e fotos que facilitam o entendimento dos procedimentos descritos e enfatizando observações que requerem maior atenção para o melhor uso do aparelho.

NOTA

DICA

IMPORTANTE

ATENÇÃO

PERIGO

Indica ao usuário detalhes sobre o funcionamento do aparelho, geralmente recomendações da melhor utilização deste.

Indica ao usuário um breve conselho e detalhes específicos para a utilização do aparelho, geralmente são dicas que auxiliam no melhor preparo dos alimentos.

Indica ao usuário observações muito importantes sobre o funcionamento, evitando práticas inseguras, as quais podem resultar em danos menores a pessoas ou a propriedade, mas também a saúde do usuário se não realizados corretamente.

Indica ao usuário procedimentos que requerem maior atenção, recomendações e advertências que não podem deixar de ser realizadas para garantir sua segurança e integridade física.

Indica ao usuário práticas inseguras quanto ao funcionamento do aparelho, que podem resultar em alto risco à saúde e/ou acidentes graves ou fatais.

ATENÇÃO

• Algumas figuras/fotos apresentadas neste manual podem ter sido feitas com equipamentos similares ou com a retirada de proteções/componentes para facilitar a representação, entretanto o modelo real adquirido é que deverá ser considerado.
• Este manual do usuário também está disponível em nosso site; em caso de perda por favor acesse-o através do endereço eletrônico: www.midea.com/br.

PERIGO

Ao descartar o aparelho, as tampas devem ser retiradas. Freezers que estejam fora de operação podem apresentar perigo iminente, especialmente a crianças, pois, ao brincarem com o produto, podem ficar presas em seu interior, com risco grave de falta de ar e até mesmo de um acidente fatal. Verifique na página 2 como realizar o correto descarte.

1 - SEGURANÇA

Para garantir o melhor desempenho de seu produto leia atentamente todas as recomendações a seguir. Não descarte o Manual do Usuário, guarde-o para eventuais consultas. Leia todas as instruções antes de usar o aparelho.

1.1 - Medidas Importantes de Segurança

Para reduzir os riscos de queima, choques elétricos, incêndio, explosões ou ferimentos pessoais siga as recomendações básicas de segurança ao usar este aparelho:

IMPORTANTE

Este aparelho não pode ser utilizado por crianças ou pessoas com capacidades físicas, sensoriais ou mentais reduzidas sem a supervisão de um responsável. Os usuários devem ser bem instruídos sobre as questões de segurança e também dos perigos do uso inapropriado do aparelho. Crianças devem ser supervisionadas para não brincarem com o aparelho.

1. Verifi que se a tensão da rede elétrica no local de instalação é a mesma indicada na etiqueta localizada no aparelho.
2. Para evitar acidentes, mantenha o material da embalagem fora do alcance de crianças, após desembalar o produto.
3. Não utilize o produto para fi ns diferentes dos previstos neste Manual do Usuário.
4. Evite instalar o aparelho em um local onde exista a incidência de raios solares.
5. Não instale o produto perto de um ponto de gás.
6. Não utilizar o aparelho ao ar livre.

7. Para se proteger contra choques elétricos, não mergulhe o cabo de alimentação elétrica nem o plugue em água ou em qualquer outro líquido.

8. Para desligar, retire o plugue da tomada elétrica. Sempre desconecte segurando pelo plugue, nunca puxe pelo cabo de alimentação.

9. Mantenha o cabo de alimentação longe de superfícies aquecidas.
10. Fique atento para que o cabo de alimentação não esteja dobrado ou pressionado por algum móvel ou pelo próprio aparelho.
11. Para não perder a garantia e para evitar problemas técnicos, jamais tente consertar o produto em casa. Caso necessário, entre em contato com o SAC Midea.
12. Não instale o aparelho em locais muito úmidos, com altas temperaturas nem próximos de fontes de calor. Instale em um local seco para evitar danos, umidade ou ferrugem.

NOTA

Este aparelho deve receber manutenção apenas de técnicos de serviço qualifi cados. Entre em contato com o SAC Midea para realizar um exame, reparo ou ajuste.

1. Este aparelho é destinado para uso doméstico ou similar, tais como:

2. Cozinhas de funcionários em lojas, escritórios ou outros ambientes de trabalho;

3. Para uso por clientes em hotéis, motéis e outros ambientes de tipo residencial;
4. Ambientes do tipo cama e café da manhã;

5. Cantinas e ambiente não comerciais similares.

6. Não deixe que o cabo de alimentação fi que pendurado na beirada de mesas, nos balcões, sobre outras superfícies e nem toque superfícies quentes.

1.1 - Medidas Importantes de Segurança (cont.)

ATENÇÃO

Não danifi que o circuito refrigerante.

ATENÇÃO

Se o cordão de alimentação está danifi cado, ele deve ser substituído pelo fabricante, agente autorizado ou pessoa qualificada, a fim de evitar riscos.

1. Em caso de mau funcionamento, retire o plugue da tomada.
2. Não respingue água ou outros líquidos sobre o aparelho, pois poderá causar mau funcionamento ou choques elétricos.
3. Caso ocorra a deformação de alguns dos componentes, o bom funcionamento do aparelho fi cará comprometido.

NOTA

Não exerça nenhuma pressão sobre qualquer componente do aparelho, como por exemplo sobre à(s) tampa(s), para evitar que se deformem.

1. Evite manusear o aparelho com os pés e as mãos úmidos e/ou pés descalços.
2. É normal que o condensador, o compressor e as laterais do aparelho apresentem temperaturas elevadas.

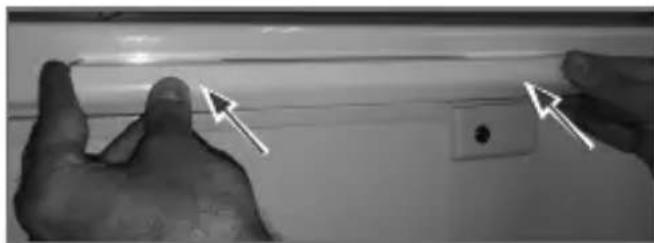

NOTA

Ao fechar a(s) tampa(s) do aparelho, haverá formação de vácuo interno, dificultando a abertura da mesma, o que é normal devido a vedação, a qual contribui para a redução do consumo de energia. Aguarde de um a dois minutos antes de abrir a(s) tampa(s) novamente.

1. Produtos em aerossol não devem ser armazenados no aparelho sob risco de explosão.

2. Não guarde substâncias inflamáveis, como por exemplo, éter, benzina, gases e colas dentro do aparelho.

3. Não coloque objetos ou recipientes com líquido em cima do aparelho para evitar choques elétricos e danos ao produto.
4. Mantenha o produto sempre limpo e higienizado a fim de prolongar a vida útil deste.

NOTA

Não utilize equipamentos mecânicos ou outras formas para acelerar o processo de degelo que não estejam descritas neste manual.

1. Sempre ao fazer limpeza ou manutenção, retire o plugue da tomada.
2. Antes de ligar o aparelho à rede elétrica, mantenha-o na posição normal de funcionamento por, aproximadamente, 2 a 3 horas. Isto reduzirá a possibilidade de mau funcionamento devido ao manuseio ocorrido durante o transporte.
3. Instale seu aparelho em um piso que seja resistente o sufi ciente para suportá-lo, inclusive quando este estiver totalmente carregado.
4. Observe os espaçamentos mínimos entre paredes e o aparelho, para permitir uma circulação de ar adequada.

NOTA

Não utilize ferramentas elétricas dentro dos compartimentos para armazenagem de comida a não ser que sejam recomendadas pelo fabricante.

1. Tenha o cuidado em não colocar as mãos sob o aparelho, podem existir arestas que venham a causar ferimentos.

2. Alimentos em grande quantidade irão diminuir a efi ciência de refrigeração do aparelho. Atente-se em carregá-lo aos poucos, a fi m de não prejudicar o seu funcionamento.

NOTA

Mantenha aberturas para ventilação nas imediações do equipamento, livres de obstruções

1. A(s) tampa(s) do aparelho pode ser danifi cada por um acúmulo excessivo de gelo. Lembre-se de descongelar sempre que o gelo atingir de 5 mm a 10 mm de espessura.

2. Este aparelho não é destinado a ser operado por meio de um temporizador externo ou sistema de controle remoto separado.

3. O uso de acessórios não recomendados pela Midea pode provocar acidentes e danos ao aparelho e/ou acessórios.

4. Não utilize estabilizador ou "No-break" de computadores, eles poderão incendiar-se ou danifi car o aparelho.

5. A Nota Fiscal e o Certificado de Garantia são documentos importantes e devem ser guardados para efeito de garantia.

IMPORTANTE

A adaptação e a preparação do local para a instalação do produto, tais como: rede hidráulica, alvenaria, carpintaria, gesso, rebaixamento, mobiliário, preparação da rede elétrica do ambiente (tomada, disjuntor, bitola de cabos, eletroduto, etc), é de inteira responsabilidade do usuário/consumidor.

2 - DESCRIÇÃO DOS COMPONENTES

MODELOS	RCFA31	RCFA32	RCFB31	RCFB32	RCFC41	RCFC42
Tensão (V)	127	220	127	220	127	220
Frequência (Hz)	60
Capacidade (l)	295		385		430
Quantidade de Tampas	1		2		1
Corrente (A)	2,20	0,75	1,8	1,6	2,32	1,50
Classe Climática	T
Peso do Produto (kg)	42,0		50,0		54,0
Temperatura de Operação* (Mínima / Máxima)	-28°C / 10°C
Dimensões Externas LxAxP (cm)**	112,0x85,0x68,0		125,5x82,5x74,5		141,6x75,0x82,5
Altura com tampa aberta e puxador (cm)	155,0

* Veja neste manual detalhes sobre as faixas de temperatura no subitem 4.1 - Controle de Temperatura.

** Itens considerados: aparelho, dobradiças traseiras e rodízios (observando a altura máxima de ajuste dos pés).

NOTA

Este produto é destinado para a conservação e congelamento de alimentos.

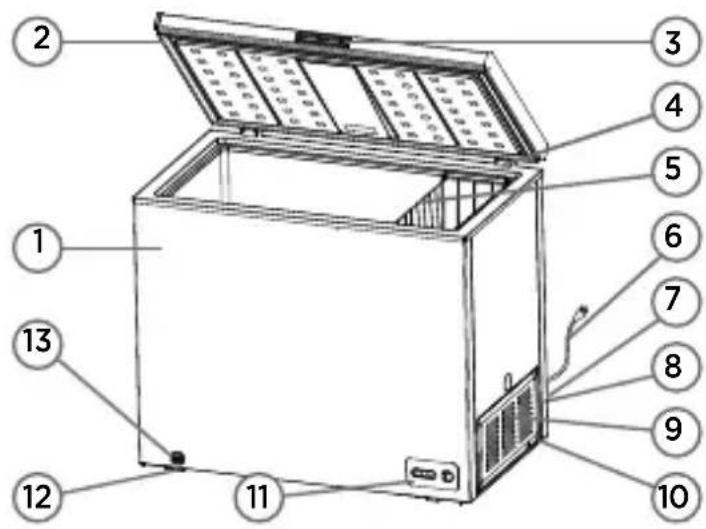

2.2 - Componentes

CFA10B_(100L)/RCFA1_(150L)/RCFA2_(202L)/RCFB2_(205L)/RCFA3_(295L)/RCFC4_(430L)

Os aparelhos possuem os seguintes componentes:

1. Gabinete
2. Tampa (1 unid. para modelos 100L/150L/202L/205L/295L/430L e 2 unid. para modelos 385L)
3. Puxador (ver acessórios - subitem 2.3)
4. Dobradiças da tampa (2 unid. para modelos 100L/150L/202L/205L/295L/430L e 4 unid. para modelos 385L)
5. Cesto de armazenagem (ver acessórios)
6. Cabo de alimentação elétrica
7. Saída de ar traseira
8. Suporte do cabo de alimentação (apenas para modelos 202L/295L/385L/430L)
9. Saída de ar lateral
10. Rodízios (2 unid. para modelos 150L/202L/295L e 4 unid. para modelos 385L/430L - ver acessório)
11. Painel de controle de temperatura
12. Pés reguláveis (2 unid.)
13. Saída para drenagem

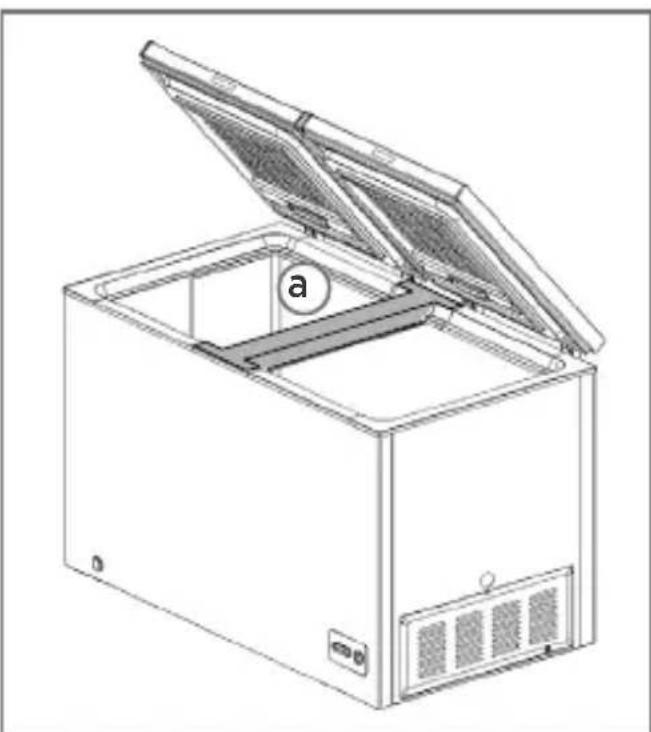

14. Batente central (somente para os modelos 385L)

2.3 - Acessórios

Os aparelhos possuem os seguintes acessórios (em unidades):

ITENS	CFA10B_	RCFA1_	RCFB2_	RCFA2_	RCFA3_	RCFB3_	RCFC4_
Puxador	1* 1* 1	1 1 2 1
Parafusos de fixação do puxador	-		-	4	2	2	4
Chaves	-		-	2	2	2	4
Cesta de armazenagem	1	1	1	1	2	2	2
Rodízios	2 2 - 2 2		4**	4**
Trava de segurança	-	-	1	-	-	-	-
Parafusos de fixação da trava	-	-	2	-	-	-	-

* Nos modelos CFA10B_ (100L) / RCFA1_ (150L) o puxador é fixo e instalado de fábrica.
** Com parafusos para fixação (16 unidades).

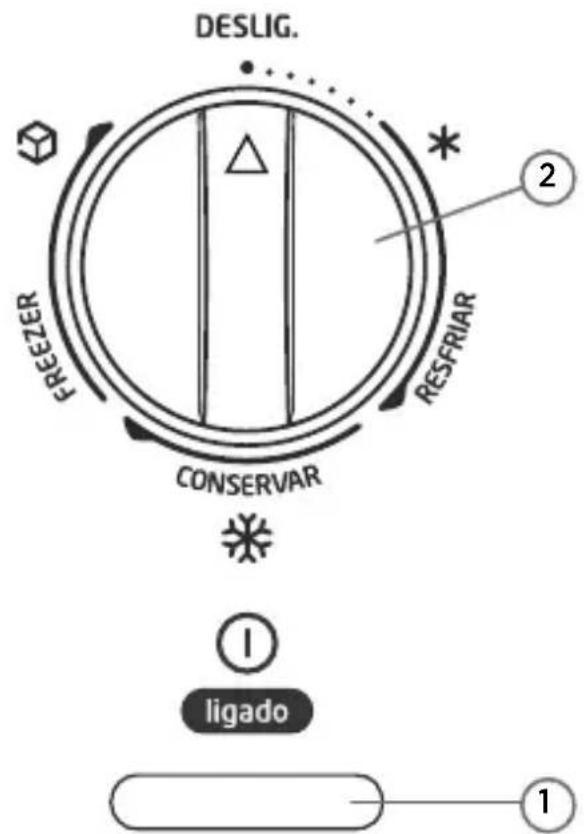

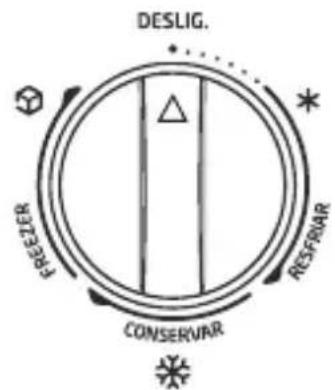

2.4 - Painel de Controle

Modelos: CFA10B_(100L)/RCFA1_(150 L)/RCFB2_(205L)

1. Lâmpada indicadora de Ligado.
2. Termostato: Utilizado para ajuste do modo de operação.

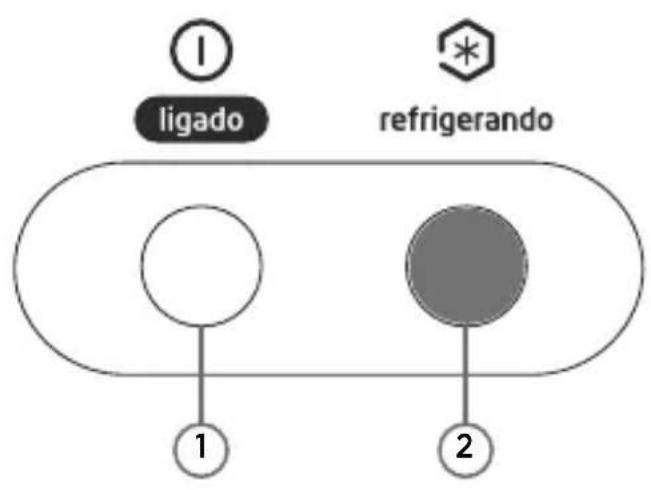

Modelos:

RCFA2_(202L) / RCFA3_(295L) / RCFB3_(385L) / RCFC4_(430L)

1. Lâmpada indicadora de Ligado: A luz branca indica que o aparelho está conectado na rede elétrica.
2. Lâmpada indicadora de Refrigerando: A luz azul indica que o compressor do aparelho está em funcionamento, pois o aparelho ainda não alcançou a temperatura selecionada.

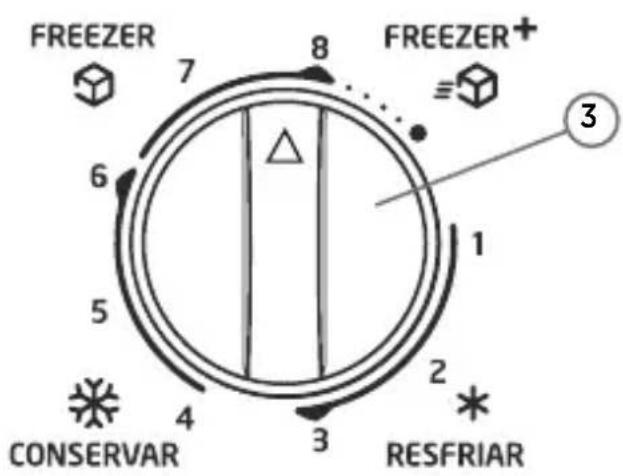

3. Termostato: Utilizado para ajuste do modo de operação.

3 - INSTALAÇÃO

3.1 - Instalação no Local

1. Retire as embalagens externa e interna que envolvem seu aparelho. Para facilitar, recomenda-se que a instalação seja feita por 2 pessoas.

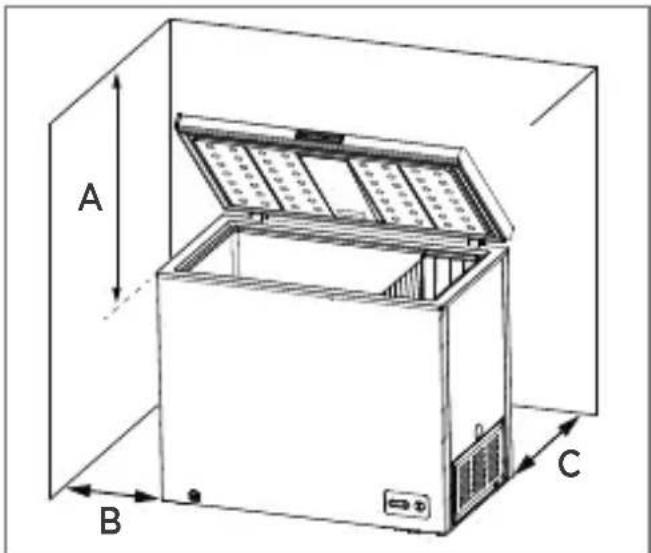

2. Na escolha do local para instalação, considere os espaçamentos livres conforme a fi gura e a tabela a seguir, garantindo que as saídas de ar não fi quem obstruídas.

Espaçamento (cm)	Observações
A 160 Da tampa fechada até o teto
B 20 Em ambas laterais
C 20 A partir da parte traseira

1. Esse aparelho foi concebido para ser uma unidade independente e não deve ser embutido ou encaixado em recessos.
2. Evite colocar o aparelho em áreas úmidas.
3. Instale o aparelho em um piso que seja resistente o sufi ciente para suportá-lo, inclusive quando este estiver totalmente cheio.

ATENÇÃO

Ao transportar/deslocar o aparelho, se houver inclinação deste, aguarde pelo menos 2 a 3 horas antes de ligá-lo novamente.

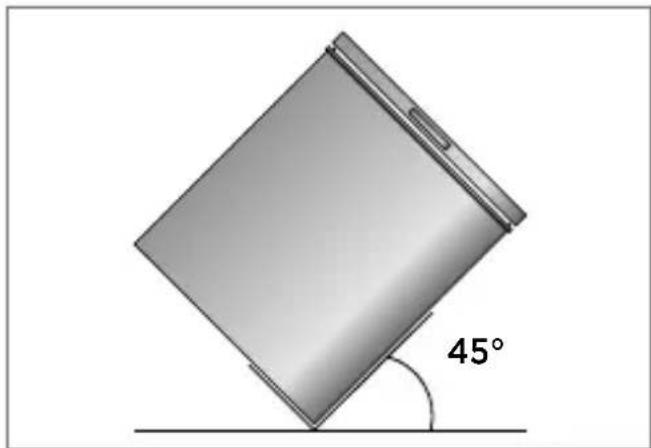

1. A inclinação máxima permitida durante o transporte do aparelho é de 45°.

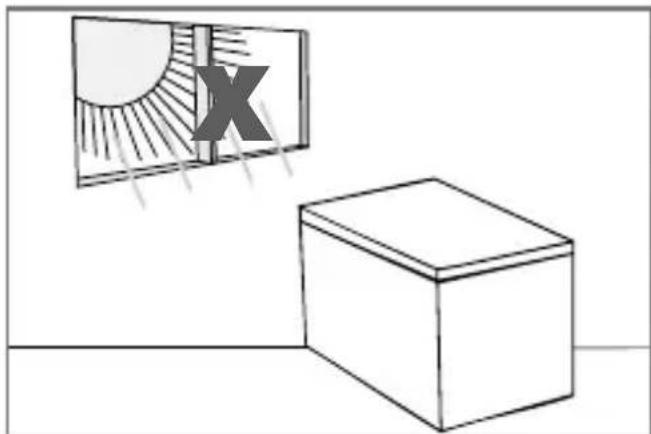

1. Instale o aparelho afastado da luz solar direta e de fontes de calor (fogões, aquecedores, radiadores, etc.). A luz solar direta pode afetar a pintura do aparelho e fontes de calor podem elevar o consumo de energia. Uma temperatura ambiente extremamente baixa também pode fazer com que o aparelho não opere corretamente.

1. Antes de ligar o aparelho à rede elétrica, mantenha-o na posição normal de funcionamento por, aproximadamente, 2 a 3 horas. Isto reduzirá a possibilidade de mau funcionamento devido ao manuseio ocorrido durante o transporte.
2. Após ligar o aparelho a uma tomada, deixe que resfrie durante 2 ou 3 horas, antes de colocar os alimentos em seu interior.

3.2 - Rodízios e Regulagem dos Pés

Os modelos de 100L, 150L, 202L e 295L possuem dois (2) rodízios e dois (2) pés reguladores de altura, ambos já instalados de fábrica. O modelo 205L possui apenas os dois pés reguladores.

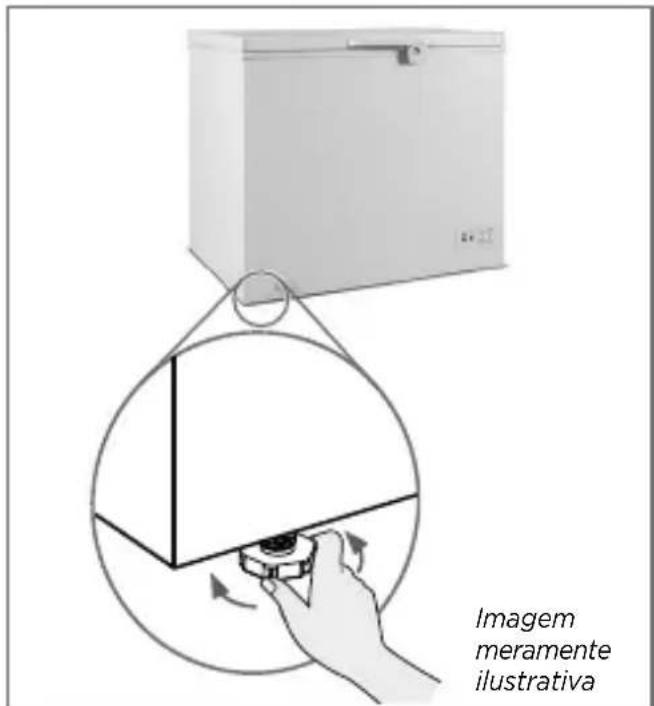

Para ajustar os pés frontais gire manualmente para direita ou para esquerda, em ambos os lados caso seja necessário, até que o aparelho fi que corretamente nivelado.

Os modelos 385L e 430L possuem dois (2) pés reguladores de altura e opcionalmente quatro (4) rodízios (enviados como acessório), e que deverão ser ajustados ou fixados no local de instalação; para isto observe os procedimentos a seguir:

- Para ajustar os dois (2) pés gire manualmente para direita ou para esquerda até que o aparelho fi que corretamente nivelado.

- Para colocar os rodízios posicione-se em frente ao aparelho e coloque um tapete ou um papelão (para proteger a lateral de possíveis danos) no lado direito deste ("a" na próxima fi gura).

ATENÇÃO

É recomendável que este procedimento seja feito por 2 pessoas.

- Incline o aparelho lateralmente até a posição vertical (com o lado do compressor voltado para o chão - "b" na fi gura).

ATENÇÃO

Tenha extremo cuidado especialmente com as mãos ao inclinar o aparelho, pois além do peso existem arestas na parte inferior deste.

- Retire os dois (2) pés reguladores girando-os em sentido anti-horário até que saiam completamente da base ("c" na fi gura).

- Utilize uma chave adequada ("d" na fi gura) para fi xar cada um dos 4 rodízios com 4 parafusos ("e" na fi gura).

Após este procedimento aguarde pelo menos 6 horas antes de ligá-lo novamente.

3.3 - Instalação do(s) Puxador(es)

Modelo: RCFB2\_(205L)

O Puxador vem desmontado e deve ser instalado na tampa do aparelho conforme as instruções a seguir:

1. Fixe o puxador na tampa com os (4) parafusos de fi xação.

1. Pressione com as duas mãos em ambos os lados da tampa do puxador até que esta se encaixe completamente no puxador.

Os puxadores vêm desmontados e deverão ser instalados na(s) tampa(s) do aparelho conforme as instruções a seguir:

1. Fixe o puxador na tampa com os quatro (4) parafusos de fi xação.

NOTA

O puxador deverá ser colocado com a abertura para a trava, localizada na parte inferior direita, voltada para o lado de baixo - lado da trava da tampa.

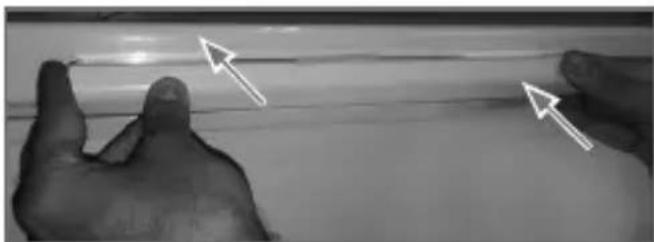

1. Pressione com as duas mãos em ambos os lados da tampa do puxador até que esta se encaixe completamente no puxador.

Nos modelos CFA10B_ (100L) / RCFA1_ (150L) o puxador é fixo e instalado de fábrica.

3.4 - Instalação da Trava de Segurança

APENAS PARA MODELO: RCFB2\_(205L)

A trava de segurança vem desmontada e deve ser instalada na tampa do aparelho (lado direito) conforme as instruções a seguir:

NOTA

Certifique-se de que o freezer esteja fechado antes de iniciar a instalação.

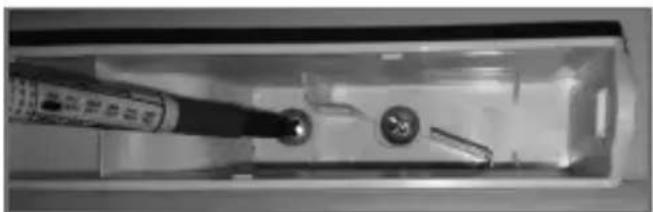

1. Com a ajuda de uma chave Philips, fi xe o suporte da trava de segurança com os dois (2) parafusos de fi xação.

2. Pressione com a mão a tampa da trava de segurança até que esta se encaixe completamente.

3.5 - Travamento da(s) Tampa(s) e Chaves

NOTA

Os modelos 100L e 150L não dispõem de trava de segurança.

O aparelho possui uma trava de segurança na tampa, sendo esta recomendável para evitar que crianças brinquem ou tenham acesso ao interior do freezer sem a devida supervisão de um adulto.

Para bloquear a tampa basta introduzir a chave na trava, pressionando-a para frente e girando no sentido horário ("a" - fi gura 1) para o modelo RCFB2_ e sentido anti-horário ("a" - fi gura 2) para os modelos RCFA2_, RCFA3_, RCFB3_ e RCFC4.

Em caso de perda das chaves, entre em contato com o SAC Midea.

NOTA

É importante observar que a chave serve apenas como segurança para o acesso indevido de crianças e não como uma trava antirroubo.

Modelos: RCFB2_(205L)

3.6 - Instruções para Instalação Elétrica

ATENÇÃO

• A tomada elétrica, por motivo de segurança, deve estar localizada em um local de fácil acesso após a instalação do aparelho.
• Verifique atentamente a tensão do aparelho antes de ligá-lo na tomada. Este aparelho NÃO é bivolt.
• Não utilize adaptadores, extensões, benjamins ou conectores "T".
• Conecte este aparelho a uma tomada exclusiva.
• Não remova o pino de aterramento do plugue do cabo de alimentação.
• A tomada utilizada pelo aparelho deve estar com o fio terra devidamente conectado internamente para garantia do aterramento do aparelho através do plugue do mesmo.
• O aterramento garante a proteção do usuário contra choques elétricos através das partes metálicas do aparelho.
• Não seguir estas instruções pode trazer risco de vida, incêndio ou choque elétrico.

Este aparelho é equipado com cabo de alimentação e plugue de aterramento e deverá ser ligado em uma rede elétrica com aterramento de acordo com a norma NBR 5410 (instalações elétricas de baixa tensão).

NOTA

O cabo de alimentação com plugue 2P+T (2 polos + terra) está de acordo como novo padrão NBR 14136.

Consulte sempre um eletricista ou instalador qualificado para que as instruções de aterramento sejam devidamente observadas.

IMPORTANTE

Risco de Choque Elétrico!

Não desmonte o aparelho. A desmontagem somente poderá ser realizada por técnico habilitado e autorizado, devido aos componentes elétricos que fi carão expostos durante a operação de desmontagem, testes, etc.

Exemplo de cálculo do dimensionamento da rede elétrica:

A seção nominal do cabo (mm ^2 ), até a tomada onde o aparelho será ligado, deverá ser dimensionada em função da capacidade de condução de corrente elétrica - Como referência ver tabela abaixo, obtida da norma NBR 5410.

Por exemplo, para produtos com corrente máxima de 24,0 A; a tabela indica a utilização, para efeito de segurança, de cabos com seção nominal de pelo menos 2,5 mm ^2

Tipo de Linha Elétrica (B1)*
No condutores (de cobre) carregados: 2
Capacidade de condução de corrente (A)	Seção Nominal do cabo (mm2)
24,0 2,5

* Método de referência B1: Condutores isolados ou cabos unipolares em eletroduto de seção circular embutido em alvenaria. (Fonte: Tabela de tipos de linhas elétricas - NBR 5410).

NOTA

No exemplo acima consideramos a utilização de uma tomada exclusiva para o aparelho.

4 - UTILIZAÇÃO

4.1 - Controle de Temperatura

1. Este aparelho possui um termostato para selecionar a temperatura de operação mais adequada à sua necessidade.

O controle de temperatura situa-se no canto inferior direito na parte da frente do aparelho.

Modelos 100L / 150L / 205L:

Modelos 202L / 295L / 385L / 430L:

1. Para utilizar o aparelho como refrigerador, ponha o termostato na faixa RESFRIAR.

ATENÇÃO

A faixa RESFRIAR opera com temperaturas aproximadamente entre 10°C e 0°C.

1. Para utilizar o aparelho como um conservador de alimentos, já previamente congelados, utilize o termostato na faixa CONSERVAR.

ATENÇÃO

A faixa CONSERVAR opera com temperaturas aproximadamente entre -12°C e -18°C.

1. Para utilizar o aparelho como freezer, utilize o termostato na faixa FREEZER.

ATENÇÃO

A faixa FREEZER opera com temperaturas aproximadamente entre -18°C e -24°C.

IMPORTANTE

A faixa FREEZER ^+ (somente para modelos 202L a 430L) opera com temperaturas aproximadamente entre -24°C e -28°C. Esta faixa permite que o aparelho atinja temperaturas mais baixas em menos tempo, como por exemplo para congelar alimentos descongelados em grandes quantidades. Essa posição tem prioridade sobre o termostato e fará com que o compressor opere continuamente, reduzindo a temperatura do aparelho ainda mais que o ajuste do termostato.

1. É recomendável que ao alterar o ajuste do termostato, acione o controle em um incremento numérico por vez, aguardando algumas horas para que a temperatura se estabilize.

2. Caso o aparelho esteja fora da tomada, sem energia ou desligado, será preciso esperar de 3 minutos a 5 minutos antes de reiniciar o aparelho. Caso tente reiniciar antes desse tempo de pausa, o aparelho não irá ligar.

DICAS

• Distribua os produtos a serem congelados uniformemente por todo o aparelho.
• Alimentos em grande quantidade irão diminuir a efi ciência de refrigeração do aparelho.

4.2 - Compartimento Interno e Cesta de Armazenamento

1. O compartimento interno foi projetado para uma armazenagem de longo prazo para alimentos congelados.
2. O tempo de armazenamento de alimentos congelados pode variar; nunca exceda o tempo de armazenagem recomendado pelo fabricante do alimento. Ao desligar o aparelho, será preciso seguir as instruções relativas aos cuidados com alimentos congelados.
3. Alimentos congelados pré-embalados comercialmente devem ser armazenados de acordo com as instruções do fabricante.

DICA

Coloque os alimentos congelados no aparelho logo após a compra. Se houver instruções na embalagem, siga atentamente essas instruções sobre tempos de armazenagem.

NOTA

A(s) cesta(s) de armazenagem pode(m) suportar até 25kg de alimentos. Para os modelos 150L o limite de peso é de 5kg.

4.3 - Batente Central (modelos 385L)

É normal o batente central ("a" na figura abaixo) ficar quente durante algum período de tempo, este aquecimento contribui para evitar que haja formação de gelo ou sudação nessa área do aparelho.

5 - LIMPEZA E MANUTENÇÃO

ATENÇÃO

Retire o plugue da tomada ou desligue o disjuntor e antes de realizar qualquer serviço de instalação, limpeza ou manutenção.

5.1 - Limpeza do Aparelho

IMPORTANTE

Jamais limpe o seu aparelho com fl uídos inflamáveis como álcool, querosene, gasolina, tíner, solventes, removedores ou com produtos químicos como detergentes com amoníacos, ácidos, vinagres, soda ou abrasivos como saponáceos, esponjas plásticas ou de aço, lã de aço, etc, nem use produtos que liberem vapores químicos corrosivos e/ou tóxicos no aparelho.

1. Após finalizar a instalação de seu aparelho, recomenda-se que este seja totalmente limpo, interna e externamente.

2. Retire o plugue da tomada; em seguida, remova os alimentos e a cesta de armazenagem.

3. Lave a parte interna e o(s) cesto(s) de armazenagem com um pano macio umedecido em água e uma solução de detergente neutro.

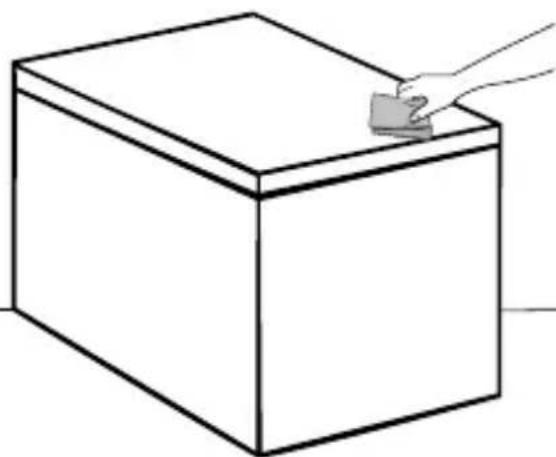

4. A parte externa do aparelho deve ser limpa com detergente neutro e água morna.

5. Seque as partes interna e externa com um pano macio.

6. Recomenda-se efetuar a limpeza do aparelho sempre que o descongelamento for feito, para ajudá-lo a manter-se livre de odores e operando de forma efi ciente.

Um dos fatores que pode causar a formação de odores no aparelho é a falta de limpeza nas vedações. A limpeza periódica com uma esponja molhada ou com uma escova macia e pequena poderá evitar isso. Mantenha a vedação de borracha da(s) tampa(s) sempre limpa, para que o aparelho opere de forma efi ciente.

5.2 - Descongelamento do Freezer

Para uma operação mais eficiente e menor consumo de energia, descongele o aparelho quando o gelo em suas paredes for excessivo ou apresentar uma espessura entre 5 mm e 10 mm. Escolha um período com pouca quantidade de alimentos congelados.

IMPORTANTE

Não use água quente, pois ela pode danificar as peças de plástico. Nunca use instrumentos afiados ou metálicos para remover o gelo, pois as serpentinas de resfriamento podem ser danifi cadas e a garantia do produto anulada.

1. Remova alimentos congelados do aparelho e coloque-os em um outro compartimento refrigerado para protegê-los.
2. Desligue o aparelho. As luzes do painel deverão então se apagar.
3. Durante o descongelamento, o gelo irá derreter no interior do aparelho.
4. Coloque um recipiente raso sob a saída de drenagem. A água do descongelamento irá escorrer para fora.
5. Remova os tampões de drenagem do aparelho (interno e externo), puxando-os para fora.

6. Verifique o recipiente de tempos em tempos para que a água não transborde.

7. Limpe o interior do aparelho.

8. Recoloque os tampões de drenagem no aparelho.
9. Ligue o aparelho na rede elétrica.
10. Ajuste novamente o termostato para o valor desejado.
11. Aguarde o resfriamento do aparelho por 2 horas.
12. Recoloque os alimentos no aparelho.

NOTA

O procedimento de descongelamento requer normalmente algumas horas. Mantenha a(s) tampa(s) aberta(s) caso queira acelerar o processo.

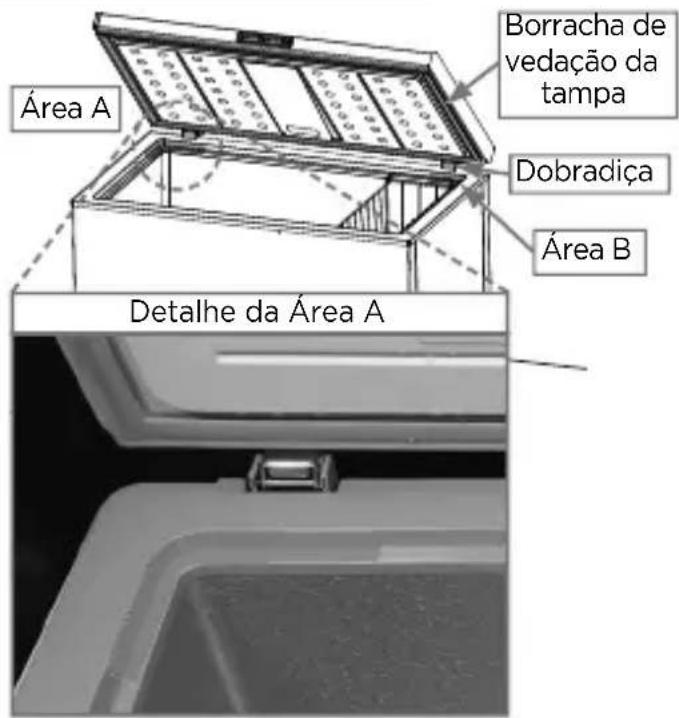

NOTA - FORMAÇÃO DE GELO NA REGIÃO PRÓXIMA ÀS DOBRADIÇAS

O Freezer horizontal dispõe de saídas de ar na borracha de vedação, próximo às dobradiças, para facilitar a abertura e fechamento da(s) tampa(s).

Em função deste fl uxo de ar ao interior do aparelho, em regiões ou períodos muito úmidos, pode ocorrer uma pequena formação de gelo nas áreas A e/ou B (fi gura e detalhe ao lado); esta ocorrência não é um problema e tampouco interfere no funcionamento, na vedação ou mesmo na performance de seu aparelho.

Caso ocorra a formação de gelo no local é recomendável apenas remover o gelo devidamente (veja as recomendações no quadro IMPORTANTE acima) e secar a área com um pano macio.

5.3 - Períodos de Ausência

1. Caso o período de ausência seja inferior a 3 semanas, ele poderá ser mantido em funcionamento normalmente.

2. Caso o aparelho não seja utilizado por vários meses, siga os passos abaixo:

- Remova todos os alimentos do aparelho.

- Desligue-o da tomada.

- Limpe e seque totalmente o compartimento interno do aparelho.

- Deixe a(s) tampa(s) ligeiramente aberta, (trave-a na posição aberta se necessário) para evitar a possível formação de condensação, fungos ou odores.

IMPORTANTE

Tenha maior cuidado caso haja crianças no local. É recomendável travar a(s) tampa(s) com a chave. O aparelho NÃO DEVE ser acessível ao acesso por crianças.

5.4 - Troca de Local

1. Remova todos os alimentos do interior do aparelho.
2. Use fita adesiva para fixar todos os itens soltos dentro do aparelho.
3. Trave a tampa com a chave.
4. Certifique-se que o aparelho seja mantido na posição horizontal durante o transporte/troca de local.
5. Siga as recomendações do subitem 3.1 - Instalação no Local para uma correta reinstalação do aparelho.

IMPORTANTE

Nunca movimente o aparelho puxando-o pelo cabo de alimentação.

ATENÇÃO

Ao transportar/deslocar o aparelho, se houver inclinação deste, aguarde pelo menos 6 horas antes de ligá-lo novamente.

6 - DICAS PARA ECONOMIA DE ENERGIA

• O aparelho deve estar localizado na área mais fria do ambiente, afastado de aparelhos geradores de calor ou dutos de aquecimento e longe da luz direta do sol.
• Deixe que os alimentos quentes esfriem até a temperatura ambiente antes de colocá-los no aparelho.
• Não é recomendado sobrecarregar o aparelho, pois o compressor irá operar por mais tempo, aumentando o consumo de energia.
• Tenha cuidado com alimentos que congelam muito lentamente, pois podem perder a qualidade ou estragar.
• Lembre-se de embrulhar os alimentos corretamente e seque os recipientes antes de colocá-los no aparelho. Isto reduz a formação de gelo no interior do aparelho.
• A cesta de armazenagem do aparelho não deve ser forrada com papel alumínio, papel encerado ou toalhas de papel. Esses revestimentos interferem na circulação de ar frio, tornando o aparelho menos eficiente.
• Organize e identifique os alimentos, a fim de reduzir a abertura da(s) tampa(s) e buscas prolongadas. Remova todos os itens necessários de uma só vez e feche-o assim que possível.

7 - SOLUÇÃO DE PROBLEMAS

A Assistência Técnica Autorizada Midea está sempre a sua disposição. Entretanto, caso seu aparelho apresente problema de funcionamento verifique na tabela abaixo as prováveis causas. Efetue as correções que possam ser realizadas em casa. Se o problema persistir entre em contato com a Assistência Técnica Autorizada.

PROBLEMA CAUSA	POSSÍVEL
O aparelho não funciona	Verifi que se o aparelho está ligado a uma tomada.
	Verifique se o disjuntor está desarmado ou esteja com um fusível queimado.
O compressor liga e desliga com frequência	A temperatura ambiente está mais quente do que o normal.
	Alimentos em grandes quantidades foram colocados no aparelho.
	A(s) tampa(s) é aberta com frequência.
	A(s) tampa(s) não está totalmente fechada.
	O controle de temperatura não está ajustado corretamente.
	A vedação da(s) tampa(s) não está vedando corretamente.
	O aparelho não foi instalado com os espaçamentos corretos em relação as paredes (20 cm).
	O aparelho foi desligado recentemente, por um certo período de tempo. São necessárias pelo menos 4 horas para que o aparelho congele totalmente.
A temperatura interna do aparelho está muito alta	O controle de temperatura está ajustado para modo refrigerador (entre 1 e 3). Passe o controle para um ajuste mais baixo e aguarde pelo menos 4 horas até que a temperatura estabilize.
	A(s) tampa(s) permanece aberta por muito tempo ou é aberta com muita frequência. O ar quente entra sempre que a(s) tampa(s) é aberta. Procure abrir a(s) tampa(s) com menos frequência.
	A(s) tampa(s) não está totalmente fechada.
	A vedação da(s) tampa(s) não está vedando corretamente.
	Alimentos quentes ou mornos em grande quantidade podem ter sido guardados recentemente. Aguarde até que o aparelho possa alcançar a temperatura selecionada.
	O aparelho foi desligado recentemente, por um certo período de tempo. São necessárias pelo menos 4 horas para que o aparelho congele totalmente.
A temperatura interna do aparelho está muito baixa	O controle de temperatura está ajustado para um nível frio. Passe o controle para um ajuste mais quente e aguarde algumas horas até que a temperatura estabilize.
	O termostato está na posição 8. Isto faz o compressor operar continuamente e impede o controle de temperatura.
PROBLEMA CAUSA POSSÍVEL
Ouve-se ruídos estranhos quando o compressor começa a funcionar	Peças de metal sofrem expansão e contração. Isto é normal e os ruídos irão diminuir ou desaparecer com o funcionamento do aparelho.
Ouve-se ruídos semelhantes aos de água fervendo	O refrigerante (usado para resfriar o aparelho) está circulando através do sistema. São ruídos normais.
Vibrações	Veja se o aparelho está corretamente nivelado.
	O piso está desnivelado ou cedendo. O aparelho oscila no chão ao ser movido ligeiramente. Veja se o piso pode suportar o aparelho de forma adequada. Coloque o aparelho em um piso corretamente nivelado.
	O aparelho está encostado na parede. Nivele o aparelho novamente e afaste-o da parede, respeitando as distâncias mínimas de instalação.
Há formação de umidade nas paredes internas do aparelho	O clima é quente e úmido, elevando a taxa de formação interna de gelo. É uma condição normal.
	A(s) tampa(s) está ligeiramente aberta.
	A(s) tampa(s) permanece aberta por muito tempo ou é aberta com muita frequência. Procure abrir a(s) tampa(s) com menos frequência.
	A(s) tampa(s) não está vedada corretamente.
Há formação de umidade na parte externa do aparelho	A(s) tampa(s) está ligeiramente aberta, fazendo com que o ar frio interno do congelador encontre o ar quente e úmido externo.
A(s) tampa(s) não fecha corretamente	O aparelho não está corretamente nivelado.
	A borracha de vedação está suja.
	A(s) cesta(s) de armazenagem está fora de posição.
	Há formação de gelo perto da borracha ou alimentos bloqueando o fechamento correto do aparelho.
A parte externa do produto apresenta temperaturas elevadas.	O sistema de troca de calor deste aparelho é embutido e fica em contato com a superfície, com isso a temperatura externa do aparelho pode elevar em até 43°C acima da temperatura ambiente, dependendo das condições de utilização.Apesar da sensação de temperatura elevada é uma ocorrência normal e não indica mau funcionamento do aparelho.
O batente central está aquecendo.	Esta situação é completamente normal durante algum período de tempo, o aquecimento do batente central contribui para evitar que haja formação de gelo ou sudação nessa área do aparelho.Apesar da sensação de aquecimento é uma ocorrência normal e não indica mau funcionamento do aparelho.

O Freezer Horizontal MIDEA é garantido contra defeitos de fabricação, pelo prazo de 12 (doze) meses contados a partir da emissão da Nota Fiscal ao Consumidor. Dentro do período de garantia estão compreendidos 03 (três) meses de garantia legal e 9 (nove) meses de garantia especial, concedida pela Midea.

A MIDEA CARRIER concederá, no COMPRESSOR, garantia de 10 (dez) anos, contados a partir da emissão da nota fi scal de venda ao consumidor.

As garantias legal e/ou especial compreendem a substituição de peças e mão de obra necessárias para o reparo de defeitos devidamente constatados, pelo fabricante ou pela assistência técnica credenciada Midea como sendo de fabricação.

A fabricante não concede qualquer forma e/ou tipo de garantia para produtos desacompanhados de Nota Fiscal de venda ao consumidor, ou produtos cuja Nota Fiscal esteja preenchida incorretamente.

As garantias fi carão automaticamente inválidas se:

• Na utilização do produto não forem observadas as instruções e recomendações contidas no Manual do Usuário;
• Na instalação do produto não forem observadas as especificações e recomendações do Manual do Usuário quanto às condições de instalação do produto, tais como, nivelamento do produto, adequação do local para instalação, tensão elétrica compatível com o produto etc;
• Constatada corrosão provocada por riscos, deformações ou similares decorrentes da má utilização do produto, bem como eventos consequentes da aplicação de produtos químicos, abrasivos ou similares que danifiquem a qualidade ou material componente;
• O produto for avariado, inadequadamente utilizado ou ainda sofrer alterações, modificações ou consertos feitos por pessoas ou empresas não autorizadas pela MIDEA;
• O defeito for causado por acidente ou má utilização do produto pelo consumidor;
• O produto for embutido ou instalado dentro de armários fechados;
• Houver sinais de violação do produto, remoção e/ou adulteração do número de série ou da etiqueta de identifi cação do produto.

As garantias não cobrem:

• Despesas com a instalação do produto.
• Transporte do produto até o local da instalação.
• Despesas decorrentes e consequentes de instalação de peças e acessórios, mesmo que comercializados pela Midea.
• Despesas com mão de obra, materiais, peças e adaptações necessárias à preparação do local para instalação do produto, ou seja: rede elétrica, de gás e hidráulica, alvenaria, aterramento, bem como suas adaptações.
• Falhas no funcionamento do produto decorrentes de insuficiência, interrupções, problemas ou falta de fornecimento de energia elétrica.
• Serviços e/ou despesas de manutenção e/ou limpeza do produto.
• Falhas no funcionamento normal do produto decorrentes de falta de limpeza e excesso de resíduos, ou ainda, decorrentes da existência de objetos em seu interior estranhos ao seu funcionamento e finalidade de utilização.
• Produtos ou peças que tenham sido danificados em consequência de remoção, manuseio, quedas ou atos decorrentes da natureza.
• Despesas por procedimentos de inspeção e diagnóstico, incluindo a taxa de visita do técnico, que determinem que a falha no produto foi causada por motivo não coberto por esta garantia.
• Deslocamento para atendimentos de produtos instalados fora do município sede da assistência autorizada, a qual poderá cobrar taxa de locomoção do técnico, previamente aprovada pelo consumidor.
• As seguintes peças são garantidas contra vícios de fabricação apenas pelo prazo legal de 90 (noventa) dias, contados a partir da emissão da nota fiscal de compra do produto: vidros, lâmpadas, acessórios, peças plásticas, borrachas e cabo de alimentação.
• Danos causados em caso de produto ligado em tensão diferente a qual foi destinado;
• Peças sujeitas ao desgaste natural, descartáveis ou consumíveis, peças móveis ou removíveis em uso normal, tais como, lâmpadas, filtros, botões de comando, puxadores, bem como, a mão de obra utilizada na aplicação dessas peças e as consequências advindas dessas ocorrências.
• Danos causados por movimentação incorreta e avarias de transporte.
• Aberturas de notificações para atendimento técnico na residência através de nosso SAC, relacionadas unicamente a orientação de uso constantes no Manual do Usuário ou no próprio produto serão passíveis de cobranças.

Condições Gerais:

A Midea reserva-se o direito de alterar características gerais, técnicas e estéticas de seus produtos, sem aviso prévio. Este termo de garantia é válido para produtos vendidos e instalados no território brasileiro.

Para a sua tranquilidade, preserve e mantenha o Manual do Usuário com este Termo de Garantia, Nota Fiscal de Compra e Comprovante de Entrega do produto em local seguro e de fácil acesso.

ESTA GARANTIA É VALIDA APENAS EM TERRITÓRIO BRASILEIRO

SPRINGER CARRIER LTDA

Rua Berto Círio, 521

Bairro São Luis - Canoas - RS

CEP: 92.420-030

3003.1005 para capitais e regiões metropolitanas 0800.648.1005 para demais localidades

Atendimento On-line: https://www.midea.com/br/contato/
