MANUAL DE UTILIZADOR CLG64SPN CANDY

1. Instruções Para O Instalador 35
   1.1 Preparacao 35
   1.2 Localização Adequada 35
   2.1. Ligação Eléctrica 35
   2.2.Ligaço A Rede De Gás 35
   2.3. Adaptação Da Placa A Diferentes Tipos De Gás 36
   2.4. RegULA Da Altura Minima Da Chama 36
2. Utilização Da Placa Instruções Para O Utilizador 36
   3.1. Como Utilizar O Queimador De Gás 36
   3.2. Utilização Das Placas Elétricas De Vitrocerâmina 36
3. Manutenção E Limpeza 37
4. Antes De Chamar A Assistencia Técnica 37
5. Proteção Do Ambiente 37

CUPRINS

RO

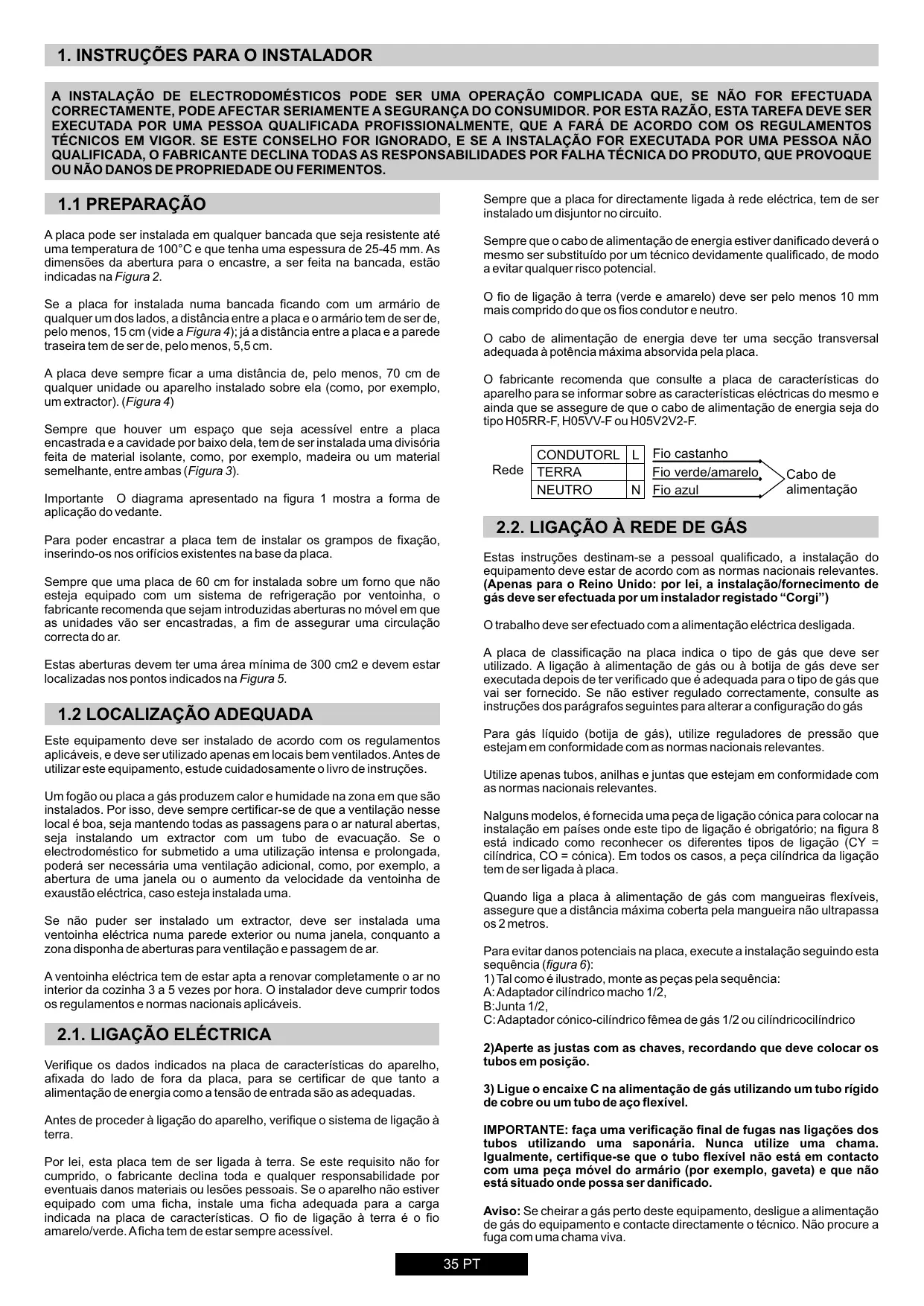

A INSTALAÇÃO DE ELECTRODOMÉSTICOS PODE SER UMA OPERação COMPLICADA QUE, SE NÃO FOR EFFECTUADA CORRECTAMENTE, PODE AFFECTAR SERIAMENTE A SEGURANÇA DO CONSUMIDOR. POR ESTA RAZão, ESTA TAREFA DEVE SER EXECUTADA POR UMA PESSOA QUALIFICADA PROFISSIONALMENTE, QUE A FARÁ DE ACORDO COM OS REGULAMENTOS TÉCNICOS EM VIGOR. SE ESTE CONSELHO FOR IGNORADO, E SE A INSTALAÇÃO FOR EXECUTADA POR UMA PESSOA NÃO QUALIFICADA, O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES POR FALHA TÉCNICA DO PRODUCTO, QUE PROVOQUE OU NÃO DANOS DE PROPRIEDADE OU FERIMENTOS.

1.1 PREPARACAO

A placarode ser instalada em qualquer bancada que sera resistente ate umatemperatura de 100^ eque tenhauma espessura de 25-45 mm.As dimensoes da abertura para o encastre, a ser feita na bancada, está indicadas na Figura 2.

Se a placu for instalada numa bancada ficando com um armario de qualquer um dos lados, a distancia entre a placu e o armario tem de ser de,elo menos, 15 cm (vide a Figura 4); ja a distancia entre a placu e a parede traseira tem de ser de,elo menos, 5,5 cm.

A placă delve sempre ficar a uma distância de,elo menos,70 cm de qualquer unidade ou aparelho instalado sobre ela (como, por exemple, um extractor). (Figura 4)

Sempre que houver um espoço que está acessível entre a placar encastrada e a cavidade por boaixo dela, tem de ser instalada uma divisória feita de material isolante, como, por exemplo, madeira ou um material semelhante, entre ambas (Figura 3).

Importante O diagrama aparecido na figura 1 minha forma de aplicação do vedante.

Para poder encasar a placatem de instalar os gramos de fixacao, inserinido-os nos orificios existentes na base da placa.

Sempre que uma placá de 60 cm for instalada sobre umorno que não estéja equipado com umsystema de refrigeração por ventoinha, o fabricante recomenda que sejam introduzidas abertas no mais em que as unidades não ser encastradas, a fim de assegurar uma circulaca correctado ar.

Estas aberturas devem ter una area minima de 300 cm2 e devem estar localizadas nos pontos indicados na Figura 5.

Este equipamento deve ser instalado de acordo com os regulamentos aplicáveis, e deve serutilizzatoapanas em locais bem ventilados.Antes de utilizesse este equipamento, estude cuidadosamente o livre de instruções.

Um fogão ou placá a gás produzem calor e humidade na zona em que são instalados. Por isto, deve sempre certificar-se de que a ventilação)nesse local é boa, sera mantendo todas as passagens para o ar natural abertas, sera instalando um extractor com um tubo de evacuação. Se o electrodométrico for submetido a uma utilização intensa e prolongada, poderá ser necessária uma ventilação adicular, como, por exemplo, a abertura de uma janela ou o aumento da velocidade da ventoinha de exaustão eletrica, caso esteja instalada uma.

Se não puder ser instalado um extractor, deve ser instalada uma ventoinha elétrica numa parede exterior ou numa janela, conquanto a zona disponha de aberturas para ventilação e passagem de ar.

A ventoinha eletrica tem de estar apta a renovar completeness o ar no interior da cozinha 3 a 5 vezes por hora. O instalador deve cumprimir todos os regulamentos e normasnationais aplicáveis.

2.1. LIGAÇAO ELECTRICA

Verifique os dados indicados na placar de caracteristicas do aparelho, afixada do lado de fora da placar, para se certificar de que tanto a alimentacao de energia como a tensione de entrada sao as adequadas.

Antes de proceder à ligação do aparelho, verifique o Sistema de ligação à terra.

Por lei, esta plac a tem de ser ligada a terra. Se este requisito nao for cumprido, o fabricante declina toda e qualquer responsabilitadepor eventuais danos materiais ou lesoes pessoas. Se o aparelho nao estiver equipado com uma ficha, instale uma ficha adequada para a carga indica na placac de caracteristicas.O fio de ligaao a terra e o fio amarelo/verde.Aficha tem de estar sempre accesivel.

Sempre que a placía for directamente ligada à rede electrica, tem de ser instalado um disjuntor no circuito.

Sempre que o cabo de alimentação de energia estiver danificado deverá o mesmo ser substituído por um专业技术e devidamente qualificado, de modo a fazer qualquer risco potencial.

O fio de ligação à terra (verde e amarelo) deve ser pelo menos 10 mm mais comprido do que os fios conductor e neutro.
O cabo de alimentação de energia deve ter uma�� transversal adequada à potência maxima absorvida pela plac.
O fabricante recomenda que consulte a placá de caracteristicas do aparelho para se informar sobre as caracteristicas electrolycicas do mesmo e não que se assegure de que o cabo de alimentação de energia está do tipo H05RR-F, H05VV-F ou H05V2V2-F.

Rede	CONDUTORL	L	Fio castinho
	TERRA		Fio verde/amarelo
	NEUTRO	N	Fio azul

2.2. LIGACAO A REDE DE GÁS

Estas instruções destinam-se a pessoal qualificado, a instalação do equipamento deve estar de acordo com as normas nationais relevantes. (Apenas para o Reino Unido: por lei, a instalação/ fornecimento de gás deve ser efectuada por um instalador registado "Corgi")

O trabalho deve ser efectuado com a alimentacao eletrica desligada.

A placá de classificação na placá indica o tipo de gás que deve ser realizado. A ligation à alimentação de gás ou à botija de gás deve ser executada antes de ter verificado que é adequada para o tipo de gás que vai ser fornecido. Se não estiver regulado corretoamente, consulte as instruções dos parágrafos seguides para alterar a configuração do gás

Para gás liquido (botija de gás), utilize reguladores de pressão que estejam em conformidade com as normasnationais relevantes.

Utilize開放es tubos, anilhas e juntas que estejam em conformidade com as normasnationais relevantes.

Nalguns modelos, é fornecida uma coisa de ligação cónica para colocar na instalação em paises onde este tipo de ligação é obrigatório; na figura 8 está indicado como reconhecer os不同类型icos de ligação (CY = cilindrica, CO = cónica). Em todos os casos, a coisa cilindrica da ligação tem de ser ligada à placá.

Quando liga a colocar a alimentação de gás com mangueiras flexíveis, assegure que a distência Tmaxa coberta pela mangueira não ultrapassa os 2 metros.

Para fazer danos potecções na plac, executar a instalação seguido esta sequência (figura 6):

1) Tal como é ilustrado, monte as peçasPGA sequencia:
A: Adaptador cilindrico macho 1/2,
B:Junta 1/2,
C: Adaptador cónico-cilindrico femea de gás 1/2 ou cilindricocilindrico

2)Aperte as justas com as chaves, recordando que deve colocar os tubos em posicao.

3) Ligue o encaixe C na alimentacao de gásutilizando um tubo rígode cobre ou um tubo de aço flexivel.

IMPORTANTE: fazer umaverification final de fugas nas ligações dos tubos utilizingando uma saponária. Nunca utilize uma chama. Igualmente, certifique-se que o tubo flexível não está em contacto com uma coisa男方 do armário (por exemplo, gaveta) e que não está situado quando possa ser danificado.

Aviso: Se cheirar a gás perto deste equipamento,DSLigue a alimentação de gás do equipamento e contacte directramente o técnico. Não procure a fuga com uma chama viva.

2.3. ADAPTAÇÃO DA PLACA A DIFERENTES TIPOS DE GÁS

Para adaptar a placá acosDifferentestipsde gásdeferé executar as operações que passamos a redesver em seguida:

• remove as grelhas e os queimadores
• insira una chave hexagonal (7 mm) no suporte do queimador (Figura 7)
• Desenosque o injector e substitua-o por um que sera adequado ao tipo de gás que vai ser utilizado (consulta aanela dos temas de gás.)

2.4. REGULAÇÃO DA ALTURA MINIMA DA CHAMA

DepoS de acender os queimadores, rode o botão de commando para a posicao correspondente ao minimum e remove o botão da plac (basta aplicar a pressao ligeira).

Servindo-se de uma chave de fendas pequena, pode fazer a posicao do parafuso da forma indicaça na Figura 9.

Se rodar o parafuso para a direita está a reduzir o fluxo de gás, e se o rodar para a esquerda está a AUGmente-lo. Ajuste o parafuso esta forma até obter uma chama com uma alta aproximada de 3 a 4 mm e, em seguida, volta a montar o botão de commando.

Sempre que o gás disponible for o gás GPL (gás de garrafa), o parafuso de regulação da chama piloto tem de ser rodado (para a direita) às prender.

DepoS de ter regulado a placa para o tipo de gás que vai ser utilizado, substitua a placa de caracteristicas antigia, com os dados relativos ao gás para que a placa está preparada, pela placa adequada ao tipo de gás para que a placa foi regulada (this placá é fornecida com a placá).

3. UTILIZACAO DA PLACA INSTRUÇOES PARA O UTILIZADOR

Esta placíasolepodserutilizada paraofimparaquefoiconcebida,ouseja,paraumuliterativaiondomestica,sendo qualquerotradutilizaçãoconsideradaprópriae,porconsequinte,perigosa.Ofabricantedeclinatodéqualquerresponsabildade pordanodescorrentedesumautilizaçãoimprósipra daplaca.

Este electrodométrico não se destina a ser realizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentalais diminuidas, ou que não disponham da experiencia e dos acontecimentos necessários, a menos que lhes tenham sido dadas instruções sobre a utilização do electrodométrico por uma pessoa responsavel pela sua segança, ou que o utilizesbem sob a supervisão dessa persona.

As crianças devem ser sempre vigiadas para garantir que não brincam com o electrodométrico.

3.1. COMO UTILIZAR O QUEIMADOR DE GÁS

Para ligar os queimadores, aproxime um fósforo acesso do queimador, empurre o botão de commando para dentro e rode-o para a esquerda.

Se os queimadores não tiverem sido realizados durante eles dias, espere elesseguns antes de acender o queimador, para permitir a evacuação de arque se tenha acumulado nos canos.

Se a sua placapdispuser de um isqueiro electrico,proceda da segunte forma:

empurre o botão de commando para dentro e rode-o para a esquerda, para a posicao com o símbolo do isqueiro.

ligue o queimador, premindo o botão com o símbolo da fazer.

Se a sua placá estiver equipada com ignião electrónicasole tem de empurrar o botão de commando para dentro e de o rodar até ao símbolo de ignião

O Sistema de ignicao (isqueiro) continua a gerar faicas quando o botao de commando estiver a ser premido.

Se o queimador não se acender em 5 segundos, rode o botão de commando para a posicao 0 e repita a operacao.

No caso dos modelos com torneira de segurarca (que certa a alimentacao de gás no caso de a chama se apagar acidentalmente), os queimadores são acessos da forma descrita acima, sentido que, no entanto, delve manter o botão de commando premido duranteperia de 5 a 6segundos depos de o queimador estar aceso.

ATENCAO:

Antes de ligar a placá a gás,deferécertificar-sede que os queimadores e os espalhadores está correctamente instalados. CONSELHOS GERAIS

Para asseguar os melhores resultados possíveis,deer ter o cuidado deaabstarotamanho dosrecipientesdefundoplanoa tamanho dos queimadores de gás, conforme pode ver naabela abaixo. TabelaA.

Tabela A

Tipo di queimador		Ø recipiente (cm)
A	Auxiliar	12 - 18
SR	Semi-rápido	18 - 24
R	Rápido	24 - 26

Sempre que utilizes recipientes≦queiros,regule o queimador de modo a que a chama nao saia pelos lados do recipiente. Nunca utilize recipientes com um fundo concave ou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão para a posicao de desligado e espere pelo menos 1 minuto antes de o voltar a tentar ligar.

Se, com o passar do tempo, as torneiras do gás ficarem perras é necessário lubrificá-las.

Trata-se de uma的操作ação quesoleve ser levada acabo por um专业技术evidamente qualificado.

3.2. UTILIZÇÃO DAS PLACAS ELECTRICAS DE VITROCERÁMICA

Gire o botão até a posicao desejada para ter placá quente e o calor desejado. A lámpada do Indicador da placá quente acende e a mesma começa a aquecer-se.

Gire o botão para posicao "0"(before da cozedura. (Figura 10). Não deixe a placá quente ligada quando não há uma panela sobre a mesma. A base e o diâmetro da panela usada tíme grande importância. O diâmetro máximo da base da panela é de 14 cm e delve ser rasa. Aqueça a placá durante 5 minutos sem colocar nenhuma panela sobre a mesma, quando usada pela primeira vez. Esta faz com que o revestimento da placá, que é resistível ao calor, se endureça gratças ao fogo.

Use detergent e um pano molhado para limparas placas quentes. Não tente eliminar os restos de comida com uma faca ou outros objectos duros e afiados.

Deixe a placar quente ligada por uns minutos para que esta fique seca antes de sua limpeza. Não a deixe ligada varios minutos caso não tenho uma panela sobre a mesma.

Posicao	Potência (Watt)	Potência (Watt)	Definição
0	0	0	Desligada
1	100 W	135 W	Aquecidoamento
2	180 W	220 W	Cozer a baixa temperatura
3	250 W	300 W	Cozer a baixa temperatura
4	500 W	850 W	Cozer, Assar, Ferver
5	750 W	1150 W	Cozer, Assar, Ferver
6	1000 W	1500 W	Cozer, Assar, Ferver

Adequalidade das panelas da cozedura: (Figura 11)

Não se esqueça que maiores panelas tem maiores superficies de cozedura. Panelas grandes fazem com que o prato está cozinho mais rapidamente em comparacao com panelas algumas.

Use panelas apropiadas para a quantidade do prato que deseja cozinhar. Para prevenir salpicos, não use panelas muito preocupas, sobretudo quando coze pratos com mais molho. Os molhos da comida ficam colados à panela, e ficam restos na mesma quando o prato é deitado para及其他 recipientesa caso use uma grande panela para os pratos que são cozidos rápidamente. Aconselha-se a utilizesçao de panelas cobertas, tabuleiros de foggão e formas de bolos para cozer sobremesas.Molhos e acçucar que salpicam de uma panela aberta pode fazer colados à superficie da cozedura e a remoçao destes pode ser dificil.

Isto é importante sobretudo para panelas que são usadas para assar a temperatas altas e cozer sob pressão.

Não deixe a zona de cozedura abandonada quando não há uma panela ou uma panela vazia sobre o mesmo.

Verifique as superficies das panelas tendo em conta os seguients pontos:Devem ser pesadas.

Devem cobrir totalmente a superficie da zona de cozedura (podem ser um peuicos moores mas não devem ser de nenhum modo menores).

As superficies da base devem ser totalmente rasas e colocadas devidamente na superficie da cozedura.

• Usam-se as panelas com superficies rasas para reduzir o consumo de energia e para usar as placas electrolycas da melhor forma. O tamanho da panela deve ser tao proximo quando possivel ao diametro da plac, não deve ser menor de nenhum modo. A base da panela deve estar seca e os salpicos do prato devem ser impedidos. Panelas bazias não devem ser deixadas sobre a plac e a mesma não deve ser deixada ligada quando não ha uma panela sobre ela.

4. MANUTENÇAO E LIMPEZA

Antes de limpar a plac, certificque-se de que ela ja está fria. Desligue a ficha do cabo de alimentacao da tomada de rede ou, no caso de a plac estar directamente ligada à rede, corte a alimentacao de energia à plac.

Nunca utilize abrasivos, detergentes corrosivos, produits de branqueamento ou acidos. Evite quaisquer produits acidos ou alcalinos (limão, sumo, vinagre, etc.) nas zonas esmaltadas, envernizadas ou de aço inoxidável.

"AVISO - não utilize máquinas de vapor para limpar as placas".

Quando limpa as zonas esmaltadas, envernizadas ou Cromadas, utilize a saponaria quente ou um detergente não caustico. No aço inoxidável, utilize a soluão de limpeza apropriada.

Os queimadores podem ser limpos com uma saponária. Para restuarar o seu brilho original, utilize um produto dométrico para aço inoxidável. Depois de limpar, seque os queimadores e coloque-os de novo.

É importante que os queimadores sejam colocadoscorrectamente.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

Antes de solicitar a comparência de um técnico do Servço de Assistência Técnica, agradecemos que proceeda às seguides verificações:

• certifique-se de que a ficha está devidamente inserida na tomada e de que o fusível tem a amperagem correcta e não disparou;

• de que o gás está a ser devidamente alimentado à vez.

Se não consuerigir detectar o problema:

deslgue o aparelho, não o tente reparar, e entre em contacto com a Assistência Técnica.

6. PROTEÇÃO DO AMBIENTE

Este electrodométrico está marcado em conformidade com o disposto na directiva comunitária 2002/96/CE relativa aos resíduos de equipamentos electricos e electrónicos (REEE).

Ao assegurar que este produits é eliminado correctamente, está aaabdar a prevenir as potecuarias consequences negativas para o ambiente e para a saude Pública resultantes de uma eliminação Incorrecta deste

produto.

O*símbolo no produit indica que este produit não pode ser eliminado com os residuos domesticos. De facto, ele tem de ser entrega nos pontos de recolhapropriados, para reciclagem de equipamentos electricos e electrónicos.

A eliminacao deste produits tem de ser efectuada em conformidade com a leiislação local sobre eliminacao de resíduos.

Para informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, agradecemos que entre em contacto com as entidades responsaveis do seu@municipo, com o seu service de eliminação de residuos dométricos ou com o estabelecimento em que este produit foi adquirido.

Declaração de conformidade: Este equipamento, nas zonas destinadas a estar em contacto com alimentos, está em conformidade com os regulamentos constantes nas directivas EEC 89/109.

CE O equipamento cumpre as Direcivas Europeias 73/23/CEE e 89/336/CEE, substituidas por 2006/95/CE e 2004/108/CE, emendas posteriores.

O fabricante não sera responsable por qualquer impreciso resultante da impressão ou erros de transcrição contidos esta documentação. Reservamos o direito de efetuar modifies ao produits de acordo com o necessário, incluindo os direitos de consumo, sem prejuizo das caractéricas relacionadas com segurança ou função.

Tabela 1

PIANI COTTURA DA INCASSO
Queimador	1	2
	4 gás R /2SR / AUX	3 gás R / SR / AUX / E
Tipo/referência	S60 / HBGS	S60 / HBGS
Dispositivos de proteção em caso de apagamento acidental da chama	SIM	SIM
Auxiliar(AØ 50 mm)	1	1
Placa Eléctrica	-	1
Semi-rápido(SR Ø 75 mm)	2	1
Rápido(R Ø 100 mm)	1	1
Tipo de gás/energia instalados:
Energia	7.1 kW	5.4 kW
G 20/20 mbar (metano)	676 l/h	514 l/h
G 30/28-30 mbar (GPL)	516 g/h	393 g/h
Classe de instalação	3	3
Tensão/frequency V/Hz	220-240 V / 50-60 Hz	220-240 V / 50-60 Hz
Potência absorvida	15 W	1500 W
Isqueiro (ignícia电解trica)	SIM	SIM
Dimensoes do produits	585 x 510	585 x 510

Este aparelho foi exclusivamente concebido para uma utilização não profissional, ou sera, dométrica.
