MANUAL DE UTILIZADOR PL2250XX CANDY

Placas 60x50	A	A	B	B	C	C	D	D
Queimadores	4 a gás	4 a gás	3 a gás	3 a gás	4 a gás	4 a gás	4 a gás	4 a gás
Referência do Modelo	-	-	1 eletrico	1 eletrico	-	-	-	-
Alimentação (V/Hz)	PL01	PL02	PL01	PL02	PL01	PL02	PL01	PL02
	230/50	230/50	230/50	230/50	230/50	230/50	230/50	230/50
Tensão (W)	-	-	1400	1400	-	-	-	-
Queimador semi-rápido	1	1	-	-	1	1	1	1
Queimador traseiro<rápido	1	1	1	1	1	1	1	1
Queimador pouco	1	1	1	1	1	1	1	1
Queimador frontal<rápido	1	1	1	1	-	-	-	-
Queimador duplo	-	-	-	-	-	-	1	1
Queimador grande	-	-	-	-	1	1	-	-
Potência de gás instalada:
- gás metano (G20/20 mbar) kW**	8,2	8,2	6,7	6,7	8,6	8,6	8,6	8,6
- gás butano (G30/28-30 mbar) g/h	597	597	488	488	620	620	620	620
Isqueiro electrónico*	sim	sim	sim	sim	sim	sim	sim	sim
Dispositivo de segança do gás	-	sim	-	sim	-	sim	-	sim
Dimenso do aparelho (I x p) mm.	595x510	595x510	595x510	595x510	595x510	595x510	595x510	595x510
Grau de proteção	-	-	Tipo Y	Tipo Y	-	-	-	-
Classe	3	3	3	3	3	3	3	3

Fig. 1

• Apenas em algunos modelos

** Parâmetros de fabrico

IPT cat. II2H3+

D

C

A

B
Fig. 1b

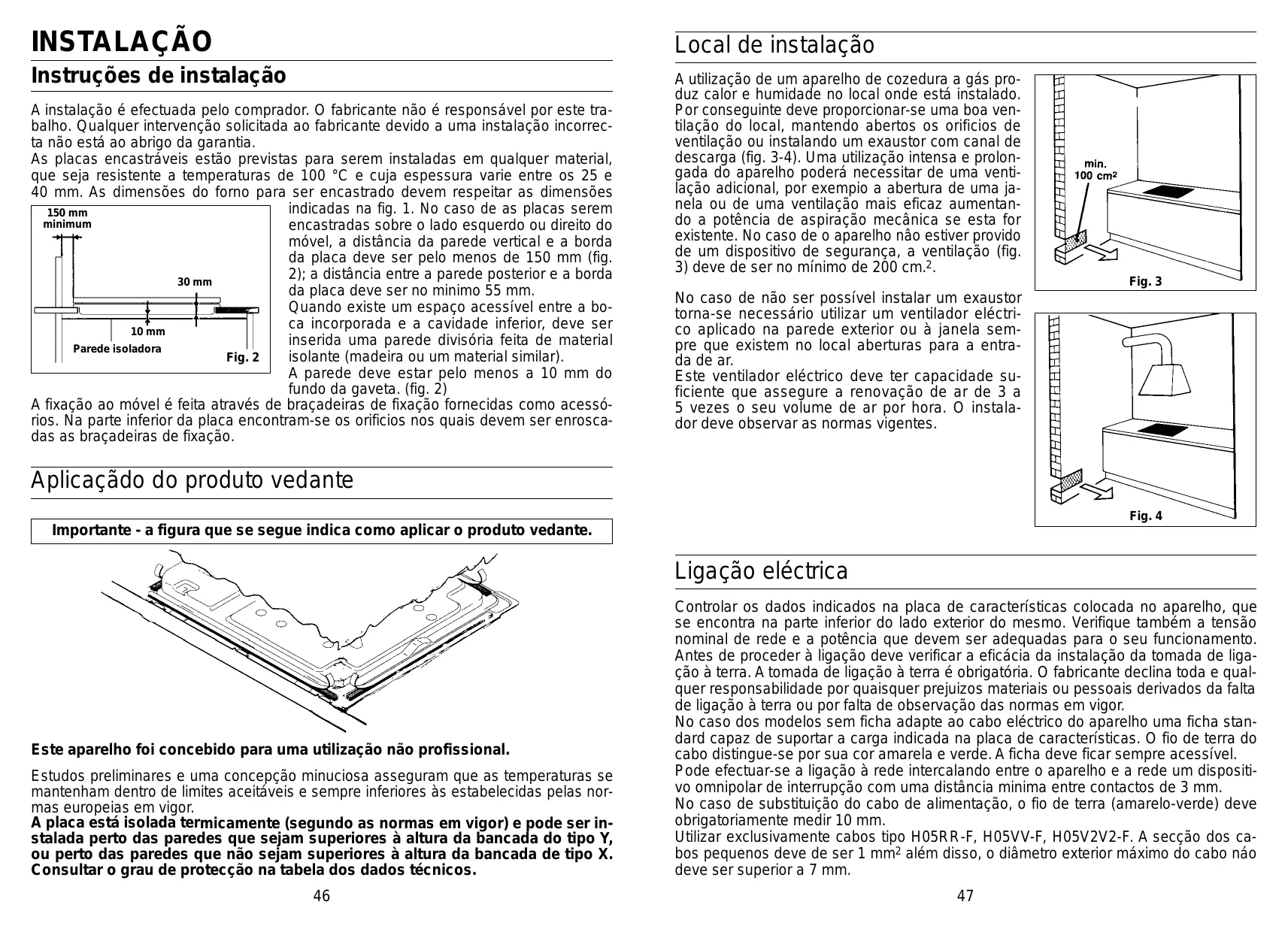

Instruções de instalação

A instalação é efectuada pelo comprador. O fabricante não é responsavel por este trabalho. Qualquer intervenção solicitada ao fabricante devido a uma instalação Incorrecta não está ao abrigo da garantia.

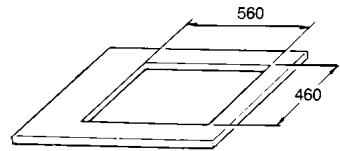

As placas encastráveis está previstas para serem instaladas em qualquer material, que sera resistente a temperatas de 100^ e sua espessura varie entre os 25 e 40~mm . As dimensoes doorno para ser encastrado devem respeitar as dimensoes

indicadas na fig. 1. No caso de as placas serem encastradas sobre o lado esquerdo ou direito do mover, a distência da parede vertical e a borda da placá deve ser pelo menos de 150~mm (fig. 2); a distência entre a parede posterior e a borda da placá deve ser no minimo 55~mm .

Quando existe um espaço acessível entre a bocá incorpORA e a cavidade inferior, deve ser inserida uma parede divisória feita de material isolante (madeira ou um material similar).

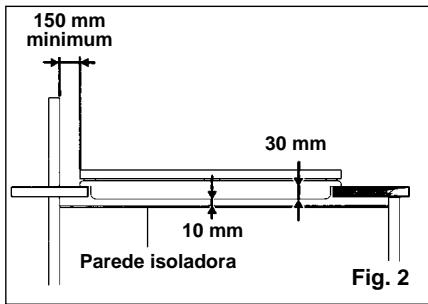

A paredeuveestarpelooenosa 10mm dofundoda gaveta.(fig.2)

A fixação ao mover é feita atraves de braçadeiras de fixação fornecidas como acessórios. Na parte inferior da placaretram-se os orificios nos quais devem ser enrosca-das as braçadeiras de fixação.

Este aparecido foi acontecido para uma utilização não profissional.

Estudos preliminares e uma concepcao minuciosa asseguram que as temperatas se mantenham dentro de limites aceitaveis e sempre inferiores as estabelecidas pelas normas europeias em vigor.

A placá está isolada termicamente (segundo as normas em vigor) e pode ser instalada perto das paredes que sejam superiores à alta da bancada do tipo Y, ou perto das paredes que não sejam superiores à alta da bancada de tipo X. Consultar o grau de proteção naanela dos dados关键时刻.

Local de instalacao

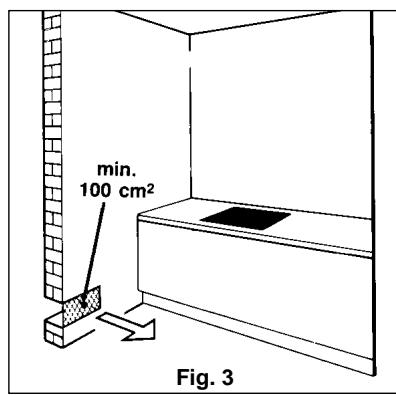

Autilização de um aparelho de cozedura a gás produz calor e humidade no local onde está instalado. Por consiguito deve proportionar-se uma boa ventilação do local, mantendo abertos os orificios de ventilação ou instalando um exaustor com canal de descarga (fig. 3-4). Umautilização intensa e prolongada do aparelho pode necessitar de uma ventilação adicular, por exemplo a abertura de uma janela ou de uma ventilação mais eficaz augmentando a potência de aspiração mecânia se esta for existente. No caso de o aparelho não estiver provido de um dispositivo de seguranca, a ventilação (fig. 3) delve de ser no minimo de 200~cm.^2

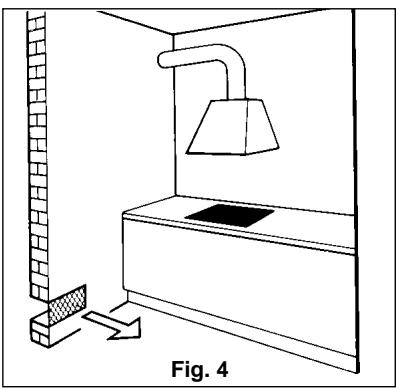

No caso de não ser possível instalar um exaustor torna-se necessário usar um ventilador eletrico aplicado na parede exterior ou à janela sempre que existem no local aberturas para a entrada de ar.

Este ventilador eletrico deve ter capacidade suficiente que assegure a renovacao de ar de 3 a 5 vezes o seu volume de ar por hora. O instalador deve observar as normas vigentes.

Ligação eletrica

Controlar os dados indicados na plac de caracteristicas colocada no aparelho, que se encontrar na parte inferior do lado exterior do mesmo. Verifique tambem a tensao nominal de rede e a potencia que devem ser adequadas para o seu functimento. Antes de proceder a ligaao deve vericirar a eficacia da instalação da tomada de ligaao a terra. A tomade de ligaao a terra e obligatoria. O fabricante declina toda e qualquer responsabilitadpe por quaisquer prejuizos materiais ou personais derivados da falta de ligaao a terra ou por falta de observacao das normas em vigor.

No caso dos modelos semília adapte ao cabo eletrico do aparelho umaília standard capaz de suportar a entrega indica na placá de caracteristicas. O fio de terra do cabo distinguue-se por sua cor amarela e verde. A ficha deve ficar sempre acessível.

Pode efectuar-se a ligaçao à rede intercalando entre o aparelho e a rede um dispositivo omnipolar de interrupcao com uma distancia minima entre contactos de 3 mm.

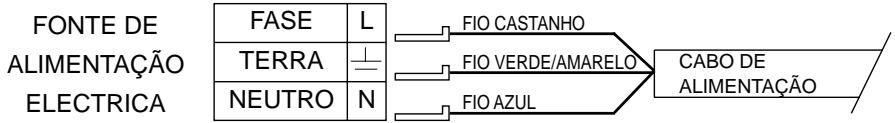

No caso de substituição do cabo de alimentação, o fio de terra (amarelo-verde) deve obligatoriamente medir 10 mm.

Utilizar exclusivamente cabos tipo H05RR-F, H05VV-F, H05V2V2-F. A secção dos cabos preocupos deve de ser 1 mm² às tem disso, o diametro exterior máximo do cabo não deve ser superior a 7 mm.

Declaração de conformidade. Este aparecido destina-se ao contacto com produits alimentares e está em conformidade com a norma CEE 89/109.

C Aparelho em conformidade com as direcitasas europeias 89/336/CEE, 90/396/CEE, 73/23/CEE e modificações successivas.

Ligação à alimentação de gás

Na bancada de trabajo está indicado o tipo de gás para o qual o aparelho está preparado. No entanto pode'utilizar-se outros temas de gás; torna-se necessário estarapenas a algumas simples adaptações (ver instruções nos parágrafos seguides).

A) Ligação à alimentação

— A ligação do aparelho ao tubo ou à botija de gás deve ser efectuada conforme indicado pelas normas, no entanto, previamente deve-se certificar se o aparelho está regulado para o tipo de gás escolhido para a alimentação. Caso contrário deve-se proceder às operações indicadas no capítulo «Adaptação a diversos想不到gás». Se o aparelho for alimentado com gás liquido de botija, deve-se utilizes reguladores de pressão de acordo com as normas vigentes.

Importante: para um functiOnamento com o maior de seguranca, para umutilizaçao adequada da energia e uma maior duração de aparelho, verifique se a pressão de alimentacao está de acordo com os values indicados na tabela da pag. 49).

— Ligação com o tubo rígido (ver instruções pág. 55)

A ligaçao à instalacao de gás deve ser efectuada de forma a não provocar qualque tipo de solicitações ou tensoes no aparelho.

— Ligação com tubo flexivel de aço (ver instruções pág. 55)

A união de entrada do gás no aparecido é uma união roscada 1/2 gás macho cilindrica. Utilizar exclusivamente tubos e guarinções de fixação em conformidade com as normas vigentes.

A colocação emServiço desses tubosdeerá ser efectuada de modo à que o seu comprimento, na sua extensão maior não ultrapasse os 2000 mm.

Importanta: uma vez conclusuia a instalação é fundamental verificar se as uniónes e os tubos, e demais componentes de ligaçao, se encontrar devidamente ligados, a melhor forma de proceber a esta verificacao é recorrer a uma solucao de agua com sabao. A existencia de eventuais fugas nunca devera ser verificada com uma chama. Certifique-se de que o tubo flexivel não esteja em contacto com uma parte molev do modulo de encastre (gaveta) e que não sera colocado em locais onde possa ser danificado.

Adaptação a diversos temas de gás

Para adaptar a placá a um tipo de gás diferente aquele para o qual está preparada, deve-se proceder as seguiñes operações:

• remove a grelha e o queimador

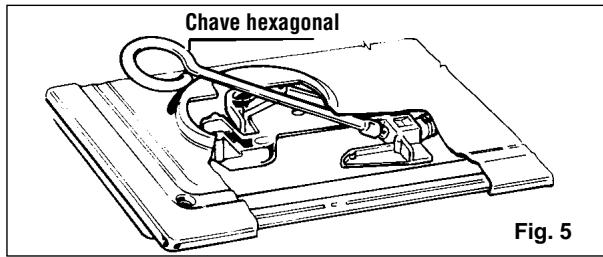

  — introduzir una chave hexagonal para tubos no suporte do queimador (fig. 5). (Esta chave è fornecida jintamente com a placà)
  — desaparafusar o injector e substitui-loengo que melhor se adeque ao tipo de gás disponible (verabela de consumo de gás)
  — efectuar a regulação do queimador.

Tabela de consumos de gás				1W = 0,860 kcal/h						Lado X em funcão do tipo de gás
	G20/G25	G30	G20/G30				G25			G20	G30	G25	G31
Queimador	Ø injectores 1/100 mm	Ø injectores 1/100 mm	Qn kW	l/h G20	g/h G30	g/h G31	Qn kW	l/h G25	Qmin. kW	reg. do ar	reg. do ar	reg. do ar	reg. do ar
rácido traseiro direito	120	80	2,65	252	193	189	2,5	277	0,650	4 mm	2 mm	4 mm	5 mm
rácido frontal esquérindo	127	84	2,95	281	215	211	2,8	310	0,650	4 mm	2 mm	4 mm	5 mm
semi-rácido	93	61	1,5	143	109	107	1,45	161	0,380	2 mm	5 mm	2 mm	7 mm
pequeno	80	54	1,1	105	80	79	1,05	116	0,280	6 mm	4 mm	6 mm	6 mm
duplo	2x94	2x65	3,3	314	238	236	3,1	314	0,900	13 mm	0 mm	15 mm	15 mm
grande	2x94	2x65	3,3	314	238	236	3,1	314	0,900	13 mm	0 mm	13 mm	13 mm

RegULAÇÃO dos queimadores

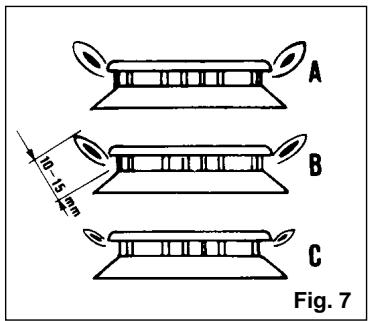

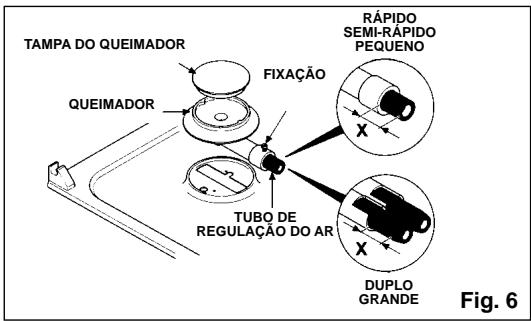

Para obter um rendimento máximo dos queimadores, é necessário que a carburação sera regularada com exactidão (verabela de consumo de gásazo "X"). Uma boa chama deve estar-se bem delineada e sem pontas amarelas (fig. 7/B); se o ar for excessivo a chama é nitida mas muito curta (fig. 7/C); se houver falta de ar a chama aparece na chama-se mal delineada e termina numa ponta amarela (fig. 7/A); tanto num caso ou não é fundamental proceder à regulação da carburação. Se houver falta de ar está necessário fazer entrada o tubo de regulação do ar (fig. 6) no tubo Venturi; em caso de excesso de ar é necessário fazer sair o tubo de regulação do ar do interior do tubo Venturi. Antes de regularar a posicao do tubo de regulação do ar é necessario soltar o respectivo parafuso de fixação. Uma vez conclusuia a regulação é necessário voltar a apertar devidamente este parafuso.

Verabela de consumo de gás para as dimensoes «X»

Regulacao da Altura Minima da Chama

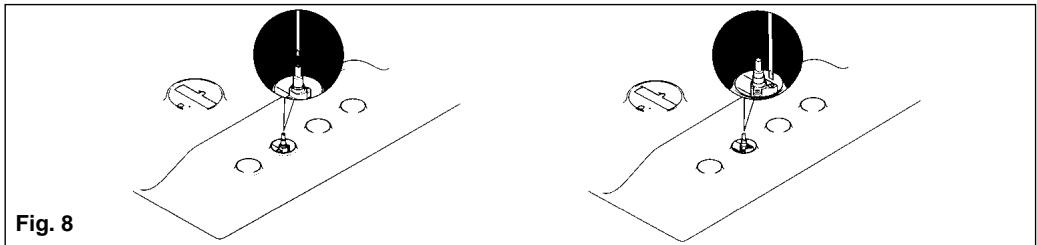

Acenda os queimadores, colocando aorneira na posicao correspondente ao minimum, e retire o botao de commando para fora (este botao de commando pode ser fácilmente extraido porquanto está montado por pressao). Isto feito, e servindo-se de uma chave de fendas很小a, rode o parafuso de regulacao daorneira (fig. 8) no sentido contrario ao dos ponteiros do religio para augmentar a saida de gas e no sentido dos ponteiros do religio para a diminuir, de modo a obter uma chama com uma alta de 3 a 4 mm. Para o uso de gas GPL (em botija) deve enroscar o by-pass no sentido do ponteiro do religio até ao final.

Parafuso de regulacao minima da torneira (em funcao dos diversos modelos)

Uma vez conclusu a regulação do gás, substituir na placá do seu aparecido a placá de caracteristicas por uma nova correspondendo ao gás instalado.

Lubrificacao das torneiras de gas

Se una volta de gás se entupir é necessário desmontá-la, limpa-la cautadosamente com benzina e untá-la com um pouco de massa especial resistente a temperatas altas. Effectue as següentes operações:

— desligar o aparelho da electricidade e feche aorneira de gás, cortando a alimentação de gás da rede de distribuição ou da bilha;
— desmontar os botões e a placá desapertando os parafusos situados na parte deTRS da placá e por boa do céada queimador.
— desaparafusar osinous parafusos que fixam a flange frontal;
- remover a flange frontal e a mola oposta da haste porta-botoes
- remover o cone da regulação do gás, limpa-lo com benzina, lubrifica-lo com um pouco de gordura resistente a altas temperatas, tendo o cuidado de não obstruiç os oririfios de passagem do gás;
— voltar a montar todos os componentes assegurando-se que a mola e o pino de rotação do cone montado na haste porta-botoes estejam devida e correctamente montados.

UTILIZACAO DA PLACA

Instruções

Este aparecidoenso se destina ao uso para que foi especificamente concebido, ou sera para cozinhados dométricos. Qualquer及其他o tipo deutilização éconsiderado improprio e, portanto, perigo.

O fabricante não se responsabiliza por eventuais danos decorrentes de uma utilização Incorrecta.

Utilização dos queimadores

Para acender os queimadores da placá basta aproximar uma chama do queimador, e, isto feito, premir e rodar o respectivo botão para a esquerda, àsposicao correspondente ao maior. Se os queimadores não foram realizados durante varidos dias, sera conveniente esperar algois segudos antes de os acender, para dar tempo ao ar existente nos tubos para sair.

Para fogoes equipados com acendedor electrico, proceder assim:

• premir e rodar o botão do sentido contrário ao dos ponteiros do relógio para o símbolo ★

• acender o queimador premindo o botão de fazer

Para bocas equipadas com ignicao automatica, basta premir e rodar o botao para o simbolo

O gerador de ignicao é do tipo de descarga repetitiva.

Se o queimador não acender em 5 segundos, rodar o botão para a posicao 0 e repetir a的操作。

Para os modelosequipados com torneira de seguranca (que corta o fluxo de gás quando a chama se extinguue acidentalmente) os queimadores são aceses como descripto anterior-mente, mas deve ter-se o cuidado de manter o botão premido durante 5 ou 6 segundos antes o acendimento.

Este tempo permite ao dispositivo de segança activar-se e que a chama permança acesa.

Atença: Uma vez que a placá tenha sido limpa proceber a verificação da posicao correctao do queimador que não pode interferir com a很小a vela do isqueiro.

Para garantir uma melhor UTILIZATION dos queimadores, recomendamos a Utilização de tachos e panelas com diámetros adequados ao queimador escolhido:

— Queimador frontal direito de 6 a 12 cm.

— Queimador frontal esquerdo de 24 a 26 cm.

— Queimador traseiro esquerdo de 12 a 18 cm.

Queimador traseiro direito de 18 a 24 cm.

ver fig. 1b pag. 45.

Se os recipientes a utiliser aparecem um diametro muito reduzido (cafeteiras, chaleiras, etc.) regule a chama de modo a que esta toque no fundo do recipiente sem, no entanto, sair pelos lados. Nunca utilize recipientes com fundo cônçavo o convexo.

ADVERTENCIA: Em caso de a chama do queimador se apagar acidentalmente, desligar o botão e esperar no minimo 1 minuto até voltar a acender o queimador.

Antes de fechar a tampa, a fim de proteger o vidro temperado de variações tírmicas bruscas, espere sempre que as placas electrolycicas e os queimadores arrefecam.

Utilização das chapas electricas

Para uma melhor UTILização das chapas elétricas e um menor consumo de energia é recomendável regular a posicao dos botões de commando das chapas de acordo com os dados daanela que se segue:

POTÊNCIA DAS PLACAS NAS VÁRIAS POSIções DOS BOTões DE COMANDO
Posições
0	APAGADO
1	Muito Lento	Para manter um cozinho quente, derreter manteiga, chocolate, etc.
2	LENTO	Para cozhar um prato a lume brando, para fazer muito bêchamel, para guisados, arroz doce, olvos estrelados, etc.
3	MODERADO	Legumes secs, alimentos congelados, fruta, ferver água, etc.
4	MÉDIO	Para cozer muitas a vapor, legumes frescos, massas, crepes, peixes, etc.
5	FORTE	Para cozhar pratos a lume mais forte, para friar omeletes, para cozhar bifes, tri-pas, etc.
6	Muito FORTE	Bifes, escalopes, frituras, etc.

O funciona da chapa é assinalado pelos indicadores especialicos.

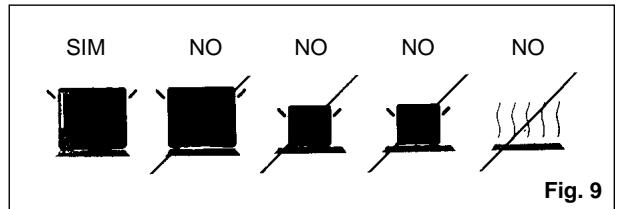

Sempre que utilizes as placas eletricas, utilize somente recipientes de dato perfeita-mente plano e com o diametro similar ao da placac escolhida, mas nunca inferior a este (fig. 9). Seque bem o dato dos recipientes, evite derramar os liquidos em ebulicao e não deixe nunca as placas acesas sem um recipiente, cheio ou vazio, em cima.

Manutenção e limpeza

Antes de effetuar qualquer operacao, deslige sempre a ficha da tomada de corrente ou deslige o aparelho da corrente por meio do interruptor geral da instalacao eletrica.

Espere sempre que a placar arrefeca antes de proceder a qualquer limpeza.

Limpe as peças esmaltadas, envernizadas ou cromadas com água morna e sabão ou detergente liquido não abrasivo.

Para as peças de aço inoxidável, utilize um algodão ou um pano embebido em oleo de vaselina ou de sementes. Limpe e passe com alcool.

Não deixe substâncias acidas ou corrosivas (sumo de limão, vinagre, etc.) em cima das peças esmaltadas, envernizadas ou de aço inoxidável.

Limpe os queimadores comágua e sabão: se quiser recuperar o seu brilho original, limpe-os com produits especialicos para ligas de alúnio.

Depois de limpar os queimadores, seque-os bem e torne a colocá-los nos seu'sítios correspondentes.

Certifique-se sempre de que os queimadores ficaram correctamente montados, não que uma montagem Incorrecta pode ser causa de graves anomalias na combustão.

Assistência Tecnica

Se o seu electrodométrico não estiver a funcional nas devidas condições, e antes de recorrer aos Serviços de Assistência Tecnica autorizados, verifique se:

— a ficha está correctamente introduzida na tomada de corrente
— o fluxo de gás está regular e os tubos de borracha não estejam dobrados em nenhum punto.

Em caso de não consiguiar descobrir a causa do mau funciona:

— desligue o electrodoméstico, não o Manipule e chame os Servços de Assistência Tecnica.

Este electrodométrico está abrangido por una Garantia que Ihe permite desfrutar gratuitoamente dos Serviços de Assistência Tecnica.

Grelhas cromadas e queimadores

As grelhas cromadas e os queimadores tem tendencia para escurecer com o uso.

Este é o fenómeno natural e inevitavel, mas não põe de forma alguma, em perigo, o acontecimiento da plac.

Tampa

Antes de fechar a tampa, a fim de proteger o vidro temperado de variaçõesTERMICAS bruscas, espere que as placas electrolyticas e os queimadores arrefecam. Antes de remover o tempo, certifique-se que a mesmo se encontrar limpo.

Salvaguardam-se erros e alteracoes!

INSTRUÇÉS PARA A MONTAGEM AO SISTEMA DE ALIMENTação DE GÁS

Estas instruções são dirigidas ao pessoal autorizzato para a instalação deste electrodométrico em conformidade com as normas vigentes. Qualquer intervençãodeer ser efectuada com o aparecido desigado da corrente electrica.

SEQUÊNCIA DOS PASSOS DE MONTAGEM

Para a montagem da iauna sao necessarias 2 chaves hexagonais de 17 e 23 mm. respectivamente

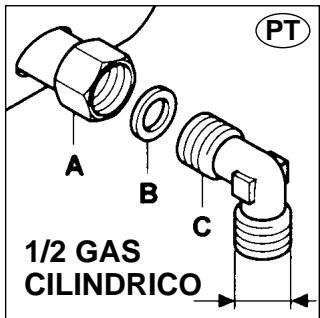

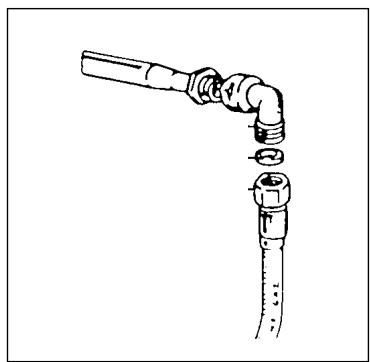

1) Enroscar as partes na sequência ilustrada
A) Tubagem
B) Anilha
C) Junta

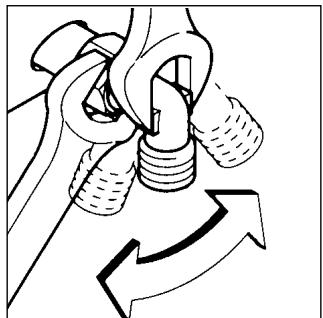

2) Apertar com fora as juntas,utilizando as chaves hexagonais, tendo atencao para orientar a junta na direccao desejada antes de quando a aperture.

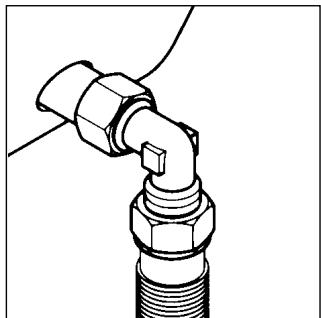

3) Ligar a iunta C à re de alimentação de gás atraves de um tubo rígidó de cobre ou um tubo flexível de aco inoxidável.

Atença:

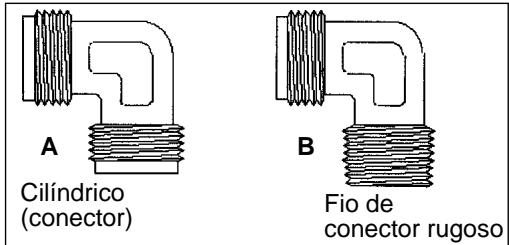

Alguns modelos está equipados com eles conectores, conicos e cilindricos, para fornecimento do gás. Seleciono o tipo de conector correto para o tipo de gás.

MUITO IMPORTANTE

Para fazer a instalação e para fazer fugas de gás, aconselho-se a unir o tubo de gás como descririto na sequência abaixo indica:

• primeiro sobre a junta da união;
• sucessivamente sobre a junta da rede de alimentação.
  A inversão这对于a sequência poderá Criar problemas de fuga de gás entre o tubo e umão.

DEPOIS DA INSTALAÇÃO ASSEGURE-SE SEMPRE DE QUE NÃO EXISTEM, FUGAS DE GÁS. PARA TAL RECORRER A UMA SOLUÇÃO DE ÁGUA COM SABÃO
